7. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Hátsó irányjelz
, féklámpa/hátsó lámpa
(„B” típus)
1. Ellen
rizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a fedél ne
sérüljön, majd a lapos fej
&
csavarhúzóval távolítsa el a fedelet.
3. Hajtsa ki a csavarokat az óramutató
járásával ellentétes irányban, és
távolítsa el azokat.
4. Az eltávolításához húzza hátra az
egységet.
5. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
6. Vegye ki az izzót a foglalatból.
Hátsó irányjelz
k
Féklámpák/hátsó helyzetjelz
k
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
6-53

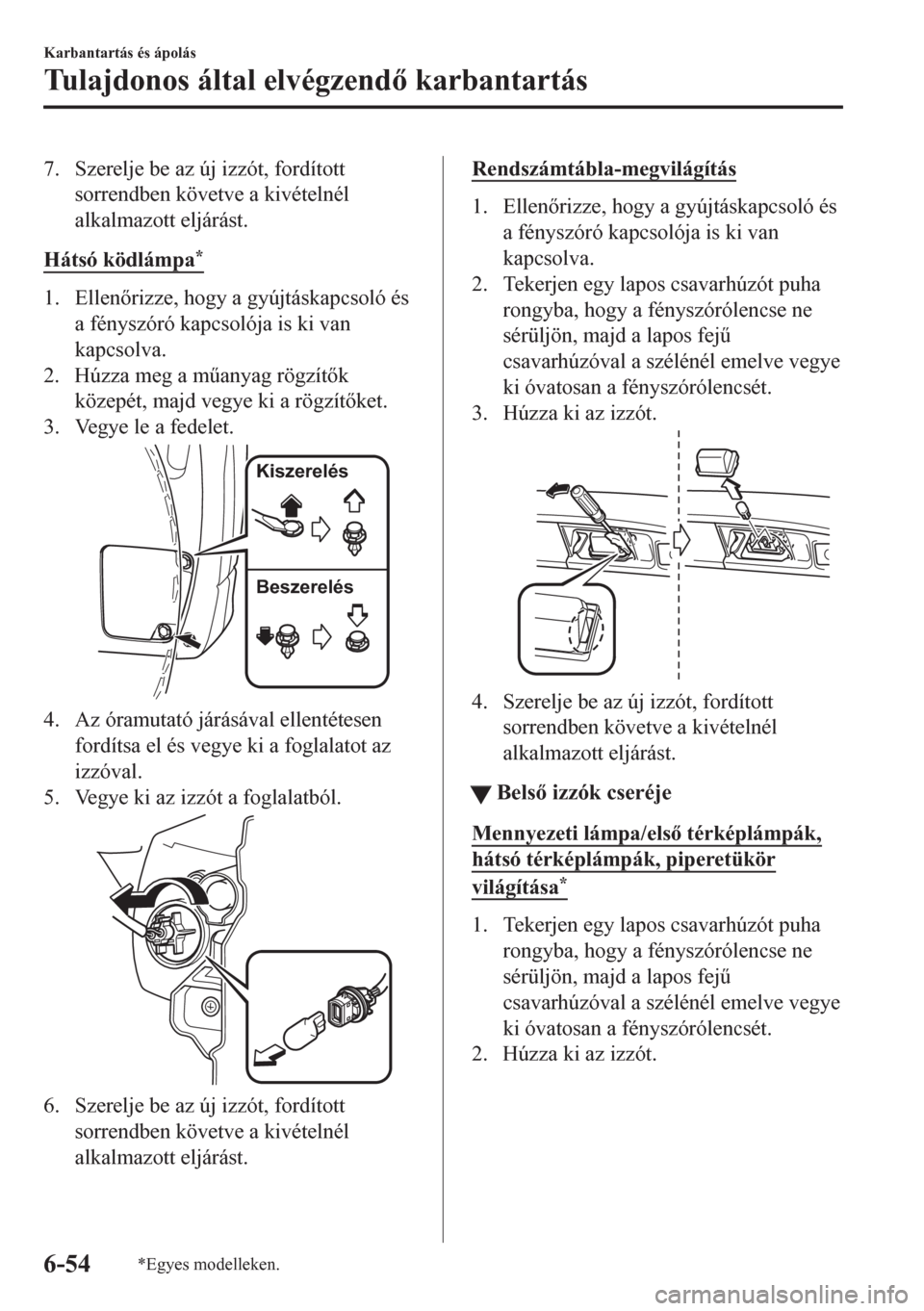

7. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Hátsó ködlámpa
*
1. Ellen
rizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Húzza meg a m
&anyag rögzít
k
közepét, majd vegye ki a rögzít
ket.
3. Vegye le a fedelet.
Kiszerelés
Beszerelés
4. Az óramutató járásával ellentétesen
fordítsa el és vegye ki a foglalatot az
izzóval.
5. Vegye ki az izzót a foglalatból.
6. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Rendszámtábla-megvilágítás
1. Ellen
rizze, hogy a gyújtáskapcsoló és
a fényszóró kapcsolója is ki van
kapcsolva.
2. Tekerjen egy lapos csavarhúzót puha
rongyba, hogy a fényszórólencse ne
sérüljön, majd a lapos fej
&
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
3. Húzza ki az izzót.
4. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
ttBels
 izzók cseréje
Mennyezeti lámpa/els
 térképlámpák,
hátsó térképlámpák, piperetükör
világítása*
1. Tekerjen egy lapos csavarhúzót puha
rongyba, hogy a fényszórólencse ne
sérüljön, majd a lapos fej
&
csavarhúzóval a szélénél emelve vegye
ki óvatosan a fényszórólencsét.
2. Húzza ki az izzót.
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
6-54*Egyes modelleken.

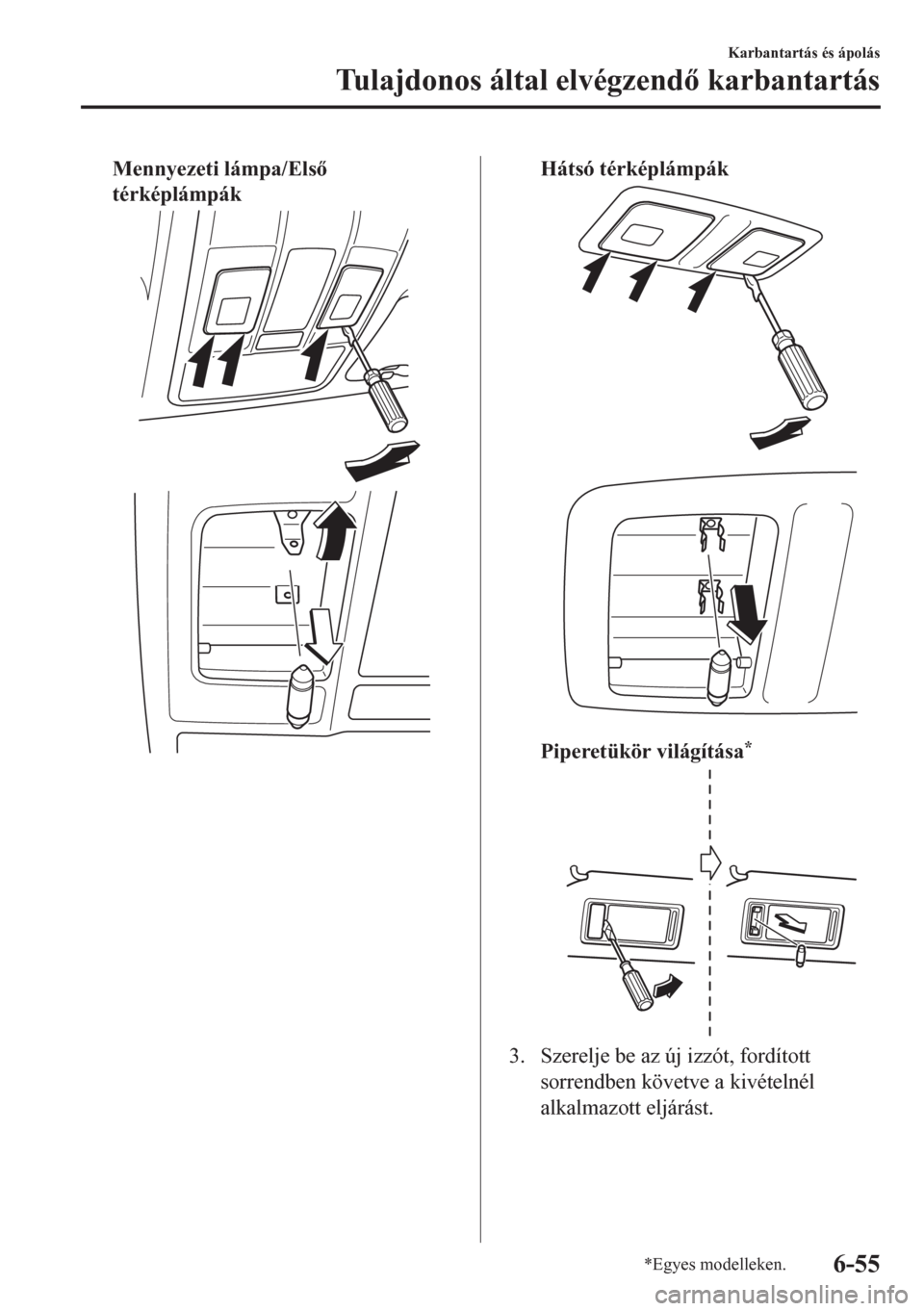

Mennyezeti lámpa/Els

térképlámpákHátsó térképlámpák
Piperetükör világítása*
3. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
*Egyes modelleken.6-55

Csomagtér-világítás
1. Tekerjen egy kisebb lapos csavarhúzót
puha rongyba, hogy a lencse ne
sérüljön, ezután a lapos fej
&
csavarhúzóval a szélénél emelve vegye
ki óvatosan a lencseegységet.
2. Válassza le az izzóról az elektromos
csatlakozót úgy, hogy az ujjával
benyomja a rajta lév
 fület, majd
kihúzza a csatlakozót.
VIGYÁZAT
Izzó cseréjekor először mindig vegye le
a csatlakozót. Ellenkező esetben az
elektronikus és az elektromos
berendezésekben rövidzárlat léphet fel.
3. Illessze a kis lapos fej
& csavarhúzót a
lencse és a lencseegység közötti résbe,
majd a csavarhúzót forgatva válassza
le a lencsét.
4. Húzza ki az izzót.
5. Szerelje be az új izzót, fordított
sorrendben követve a kivételnél
alkalmazott eljárást.
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
6-56

Biztosítékok
Járm
&vének elektromos rendszerét
biztosítékok védik.

Ha valamelyik lámpa, tartozék vagy
vezérl
 nem m
&ködik, ellen
rizze az adott
áramkör biztosítékát. Ha a biztosíték kiég,
a bels
 eleme megolvad.

Ha ugyanaz a biztosíték ismét kiég, ne
használja a hozzá tartozó rendszert, és
forduljon szakm
&helyhez; mi valamelyik
hivatalos Mazda márkaszervizt javasoljuk.
tBiztosíték cseréje
Biztosíték cseréje a járm
& bal oldalán
Ha az elektromos rendszer nem m
&ködik,
el
ször a járm
& bal oldali biztosítékait
ellen
rizze.

1. Ellen
rizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Nyissa ki a biztosítéktábla fedelét.
3. Húzza ki egyenesen a biztosítékot a
mellékelt biztosítékfogóval, amelyet a
motortérben lév
 biztosítéktáblán talál.
4. Ellen
rizze a biztosítékot, és ha
kiégett, cserélje ki.
NormálKiégett
5. Tegyen be az eredetivel megegyez

amperszámú új biztosítékot, és
ügyeljen arra, hogy az szorosan
illeszkedjen. Ha nem illeszkedik
szorosan, szakemberrel szereltesse be.
Mi valamelyik hivatalos Mazda
márkaszervizt javasoljuk.
Ha nincs tartalék biztosítéka, vegyen
kölcsön egy ugyanolyan besorolású
biztosítékot egy másik áramkörr
l,
amely a járm
& m
&ködéséhez nem
annyira lényeges, például az AUDIO
(Hangrendszer) vagy az OUTLET
(Kimenet) áramkörb
l.
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
6-57

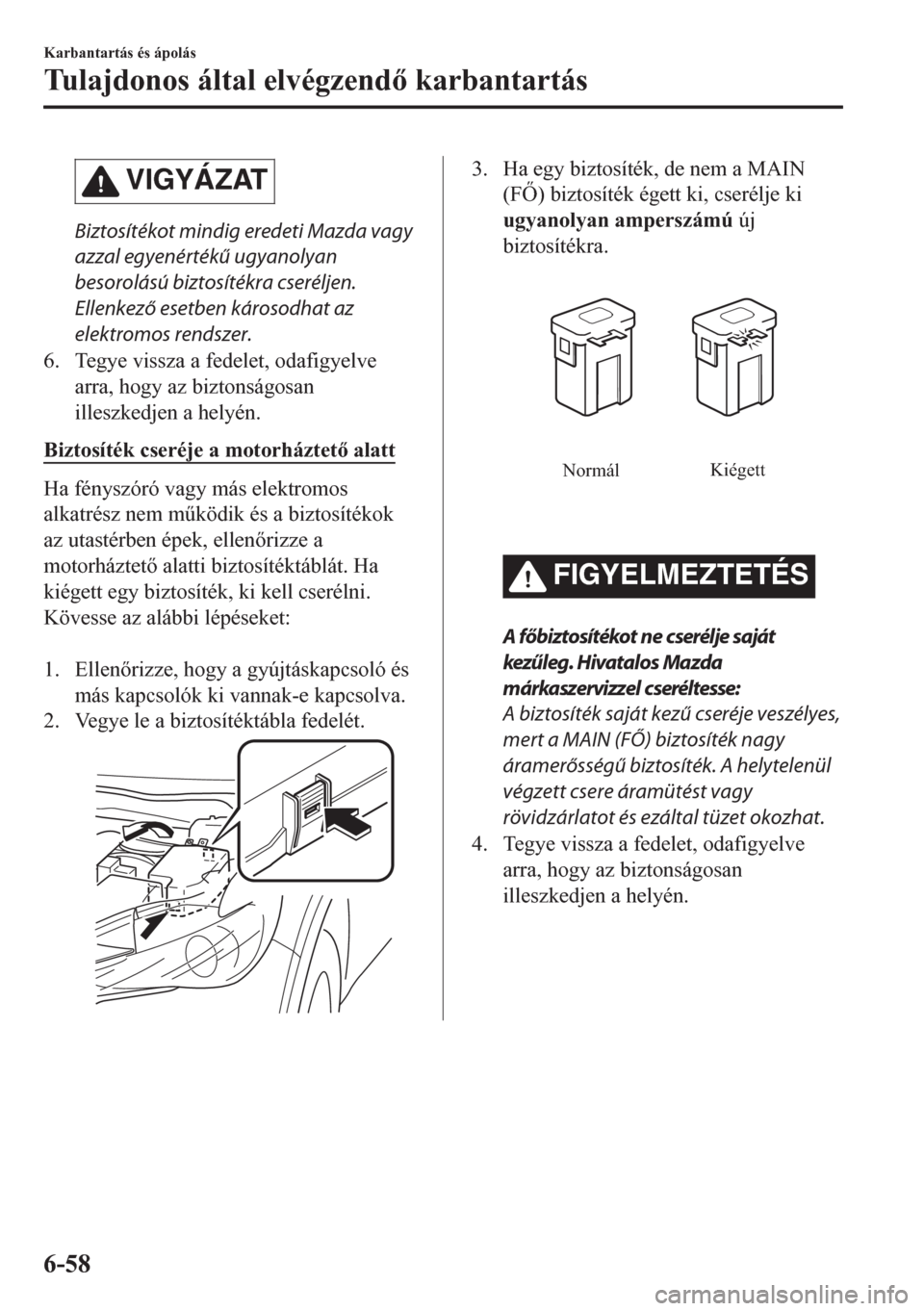

VIGYÁZAT
Biztosítékot mindig eredeti Mazda vagy
azzal egyenértékű ugyanolyan
besorolású biztosítékra cseréljen.
Ellenkező esetben károsodhat az
elektromos rendszer.
6. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Biztosíték cseréje a motorháztet
 alatt
Ha fényszóró vagy más elektromos
alkatrész nem m
&ködik és a biztosítékok
az utastérben épek, ellen
rizze a
motorháztet
 alatti biztosítéktáblát. Ha
kiégett egy biztosíték, ki kell cserélni.
Kövesse az alábbi lépéseket:

1. Ellen
rizze, hogy a gyújtáskapcsoló és
más kapcsolók ki vannak-e kapcsolva.
2. Vegye le a biztosítéktábla fedelét.
3. Ha egy biztosíték, de nem a MAIN
(F
) biztosíték égett ki, cserélje ki
ugyanolyan amperszámú új
biztosítékra.
NormálKiégett
FIGYELMEZTETÉS
A főbiztosítékot ne cserélje saját
kezűleg. Hivatalos Mazda
márkaszervizzel cseréltesse:
A biztosíték saját kezű cseréje veszélyes,
mert a MAIN (FŐ) biztosíték nagy
áramerősségű biztosíték. A helytelenül
végzett csere áramütést vagy
rövidzárlatot és ezáltal tüzet okozhat.
4. Tegye vissza a fedelet, odafigyelve
arra, hogy az biztonságosan
illeszkedjen a helyén.
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
6-58

tBiztosítéktábla leírása
Biztosítéktábla (motortér)
LEÍRÁSBIZTOSÍ-
TÉK BE-
SOROLÁ-
SAVÉDETT ÖSSZETEV

1
50 A Különböz
 áramkörök védelmére
2 IG2 30 A Különböz
 áramkörök védelmére
3INJECTOR
ENG.SUB30 A
Motorvezérl
 rendszer
*
4SCR1
EVVT20 A
Motorvezérl
 rendszer*
5 P.WINDOW1 30 A
Elektromos ablakok*
6R.HEATER 20 AŠ
7 ADD FAN DE 40 A
H
&t
ventilátor
*
8 WIPER.DEI 20 A
Ablaktörl
 lapát jégtelenítése*
9 DEFOG 40 A Hátsó szélvéd
 páramentesít
je
10 DCDC DE 40 A
Különböz
 áramkörök védelmére
*
11 EPB R 20 A Elektromos rögzít
fék (EPB) (J)
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
*Egyes modelleken.6-59

LEÍRÁSBIZTOSÍ-
TÉK BE-
SOROLÁ-
SAVÉDETT ÖSSZETEV

12 EPB L 20 A Elektromos rögzít
fék (EPB) (B)
13AUDIO
DCDC REG30 A
Hangrendszer
*
14 FAN GE 30 A
H
&t
ventilátor*
15 ENG.MAIN 40 A Motorvezérl
 rendszer
16 ABS/DSC M 50 A ABS, dinamikus stabilitás-szabályozó rendszer
17 FAN DE 40 A
H
&t
ventilátor
*
18 WIPER 20 A Els
 ablaktörl
 és -mosó
19 HEATER 40 A Klímaberendezés
20 ADD FAN GE 30 A
H
&t
ventilátor
*
21 ENGINE.IG1 7,5 A Motorvezérl
 rendszer
22 C/U IG1 15 A Különböz
 áramkörök védelmére
23 AUDIO2 7,5 A Hangrendszer
24 METER2 7,5 A
M
&szercsoport
*
25 ENGINE3 15 A Motorvezérl
 rendszer
26 ENGINE2 15 A Motorvezérl
 rendszer
27 ENGINE1 15 A
Motorvezérl
 rendszer
*
28 AT 15 ASebességváltó-differenciálm
& egység vezérl
rendszer*, gyúj-
táskapcsoló
29 H/CLEAN 20 A
Fényszórómosó
*
30 A/C 7,5 A
Klímaberendezés*
31 AT PUMP 15 A
Sebességváltó-differenciálm
& egység vezérl
rendszere*
32 HORN 15 A Kürt
33 R.WIPER 15 A Hátsó ablaktörl

34 H/L HI 20 A Távolsági fényszóró
35 ST.HEATER 15 A
F
&tött kormánykerék
*
36 FOG 15 A
Ködlámpák*
377,5 A Motorvezérl
 rendszer
38 H/L LOW L 15 A Tompított fényszóró (bal)
39 ENGINE4 15 A
Motorvezérl
 rendszer
*
40ŠŠ Š
41 METER1 10 A M
&szercsoport
42 SRS1 7,5 A Légzsák
43 BOSE 25 A
Bose
® hangrendszerrel felszerelt modell*
Karbantartás és ápolás
Tulajdonos által elvégzend
 karbantartás
6-60*Egyes modelleken.
