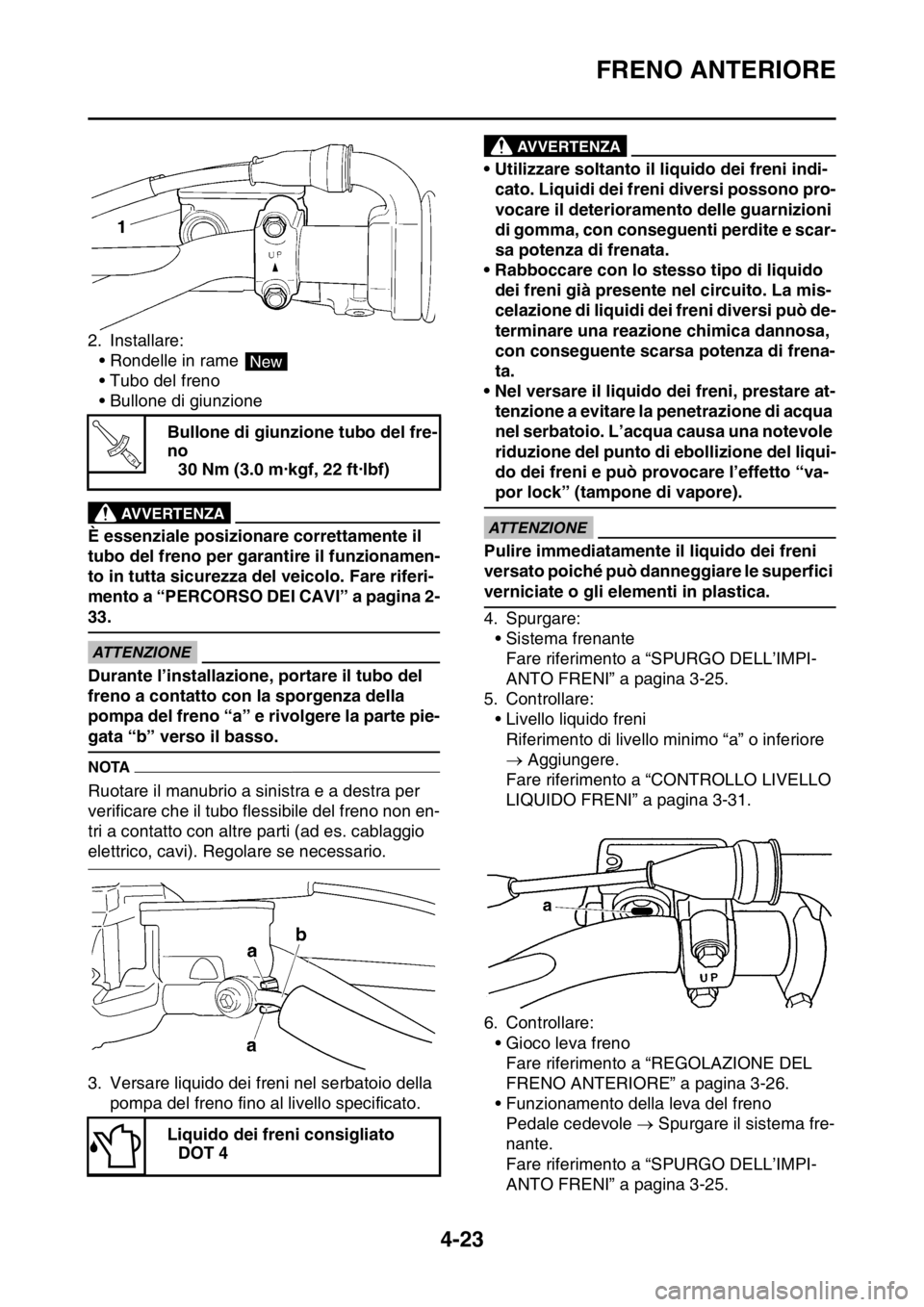

FRENO ANTERIORE
4-23
2. Installare:
• Rondelle in rame
• Tubo del freno
• Bullone di giunzione
EWA13530
AVVERTENZA
È essenziale posizionare correttamente il
tubo del freno per garantire il funzionamen-
to in tutta sicurezza del veicolo. Fare riferi-
mento a “PERCORSO DEI CAVI” a pagina 2-
33.
ECA1DX1007
ATTENZIONE
Durante l’installazione, portare il tubo del
freno a contatto con la sporgenza della
pompa del freno “a” e rivolgere la parte pie-
gata “b” verso il basso.
NOTA
Ruotare il manubrio a sinistra e a destra per
verificare che il tubo flessibile del freno non en-
tri a contatto con altre parti (ad es. cablaggio
elettrico, cavi). Regolare se necessario.
3. Versare liquido dei freni nel serbatoio della
pompa del freno fino al livello specificato.
EWA13540
AVVERTENZA
• Utilizzare soltanto il liquido dei freni indi-
cato. Liquidi dei freni diversi possono pro-
vocare il deterioramento delle guarnizioni
di gomma, con conseguenti perdite e scar-
sa potenza di frenata.
• Rabboccare con lo stesso tipo di liquido
dei freni già presente nel circuito. La mis-
celazione di liquidi dei freni diversi può de-
terminare una reazione chimica dannosa,
con conseguente scarsa potenza di frena-
ta.
• Nel versare il liquido dei freni, prestare at-
tenzione a evitare la penetrazione di acqua
nel serbatoio. L’acqua causa una notevole
riduzione del punto di ebollizione del liqui-
do dei freni e può provocare l’effetto “va-
por lock” (tampone di vapore).
ECA13540
ATTENZIONE
Pulire immediatamente il liquido dei freni
versato poiché può danneggiare le superfici
verniciate o gli elementi in plastica.
4. Spurgare:
• Sistema frenante
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
5. Controllare:
• Livello liquido freni
Riferimento di livello minimo “a” o inferiore
 Aggiungere.
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-31.
6. Controllare:
• Gioco leva freno
Fare riferimento a “REGOLAZIONE DEL
FRENO ANTERIORE” a pagina 3-26.
• Funzionamento della leva del freno
Pedale cedevole  Spurgare il sistema fre-
nante.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25. Bullone di giunzione tubo del fre-
no
30 Nm (3.0 m·kgf, 22 ft·lbf)
Liquido dei freni consigliato
DOT 4
New
T R..

FRENO POSTERIORE
4-24
HAS1SM1148
FRENO POSTERIORE

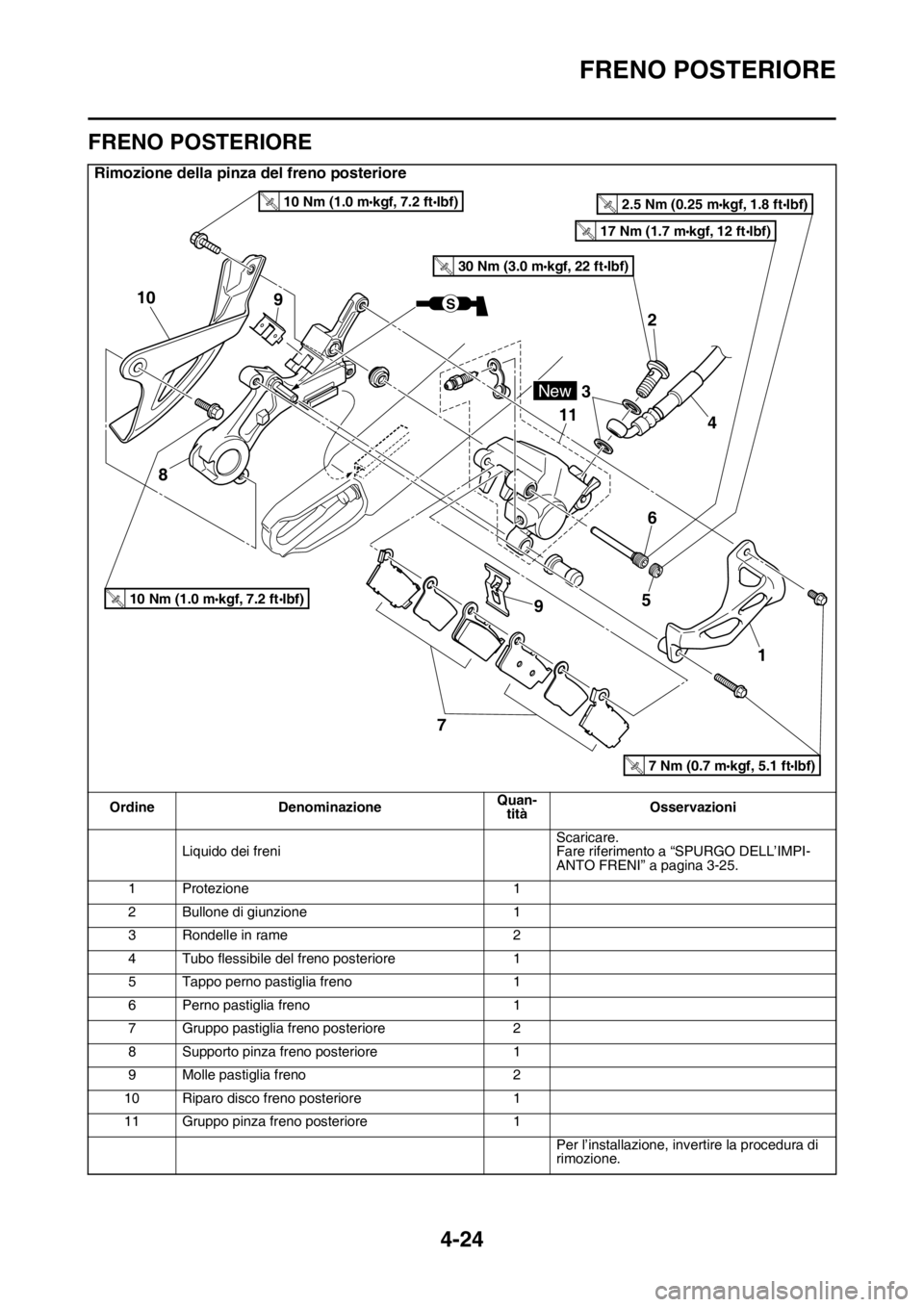

Rimozione della pinza del freno posteriore
Ordine DenominazioneQuan-
titàOsservazioni
Liquido dei freniScaricare.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
1Protezione 1
2 Bullone di giunzione 1
3 Rondelle in rame 2
4 Tubo flessibile del freno posteriore 1
5 Tappo perno pastiglia freno 1
6 Perno pastiglia freno 1
7 Gruppo pastiglia freno posteriore 2
8 Supporto pinza freno posteriore 1
9 Molle pastiglia freno 2
10 Riparo disco freno posteriore 1
11 Gruppo pinza freno posteriore 1
Per l’installazione, invertire la procedura di
rimozione.
2
3
4 11
56
79
1
8
9 10
2.5 Nm (0.25 m•kgf, 1.8 ft•Ibf)T.R.
10 Nm (1.0 m•kgf, 7.2 ft•Ibf)T.R.
10 Nm (1.0 m•kgf, 7.2 ft•Ibf)T.R.
17 Nm (1.7 m•kgf, 12 ft•Ibf)T.R.
30 Nm (3.0 m•kgf, 22 ft•Ibf)T.R.
New
S
7 Nm (0.7 m•kgf, 5.1 ft•Ibf)T.R.

FRENO POSTERIORE
4-25

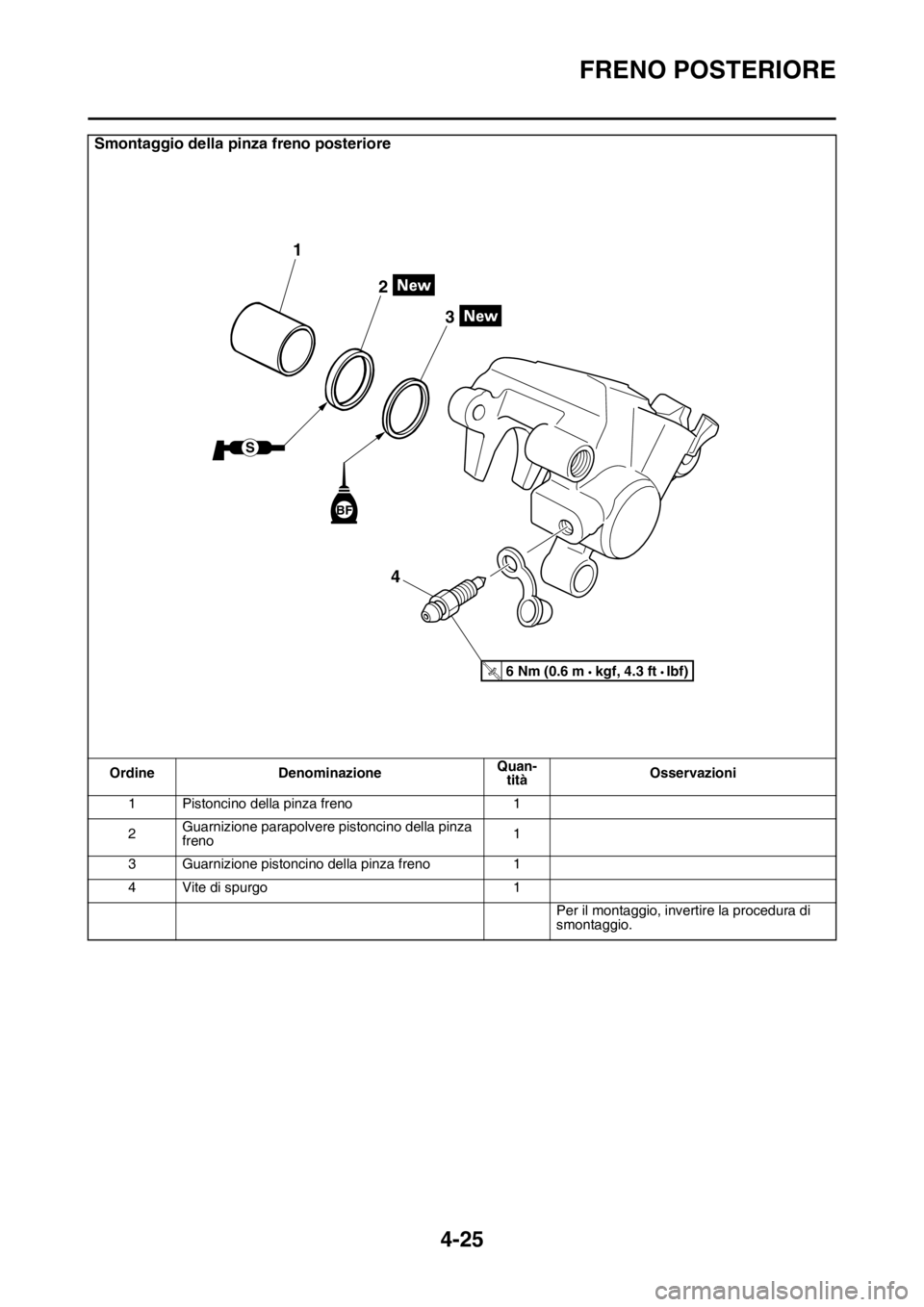

Smontaggio della pinza freno posteriore
Ordine DenominazioneQuan-
titàOsservazioni
1 Pistoncino della pinza freno 1
2Guarnizione parapolvere pistoncino della pinza
freno1
3 Guarnizione pistoncino della pinza freno 1
4 Vite di spurgo 1
Per il montaggio, invertire la procedura di
smontaggio.
1
2
3
4
S
BF
T R..6 Nm (0.6 m kgf, 4.3 ft Ibf)

FRENO POSTERIORE
4-26

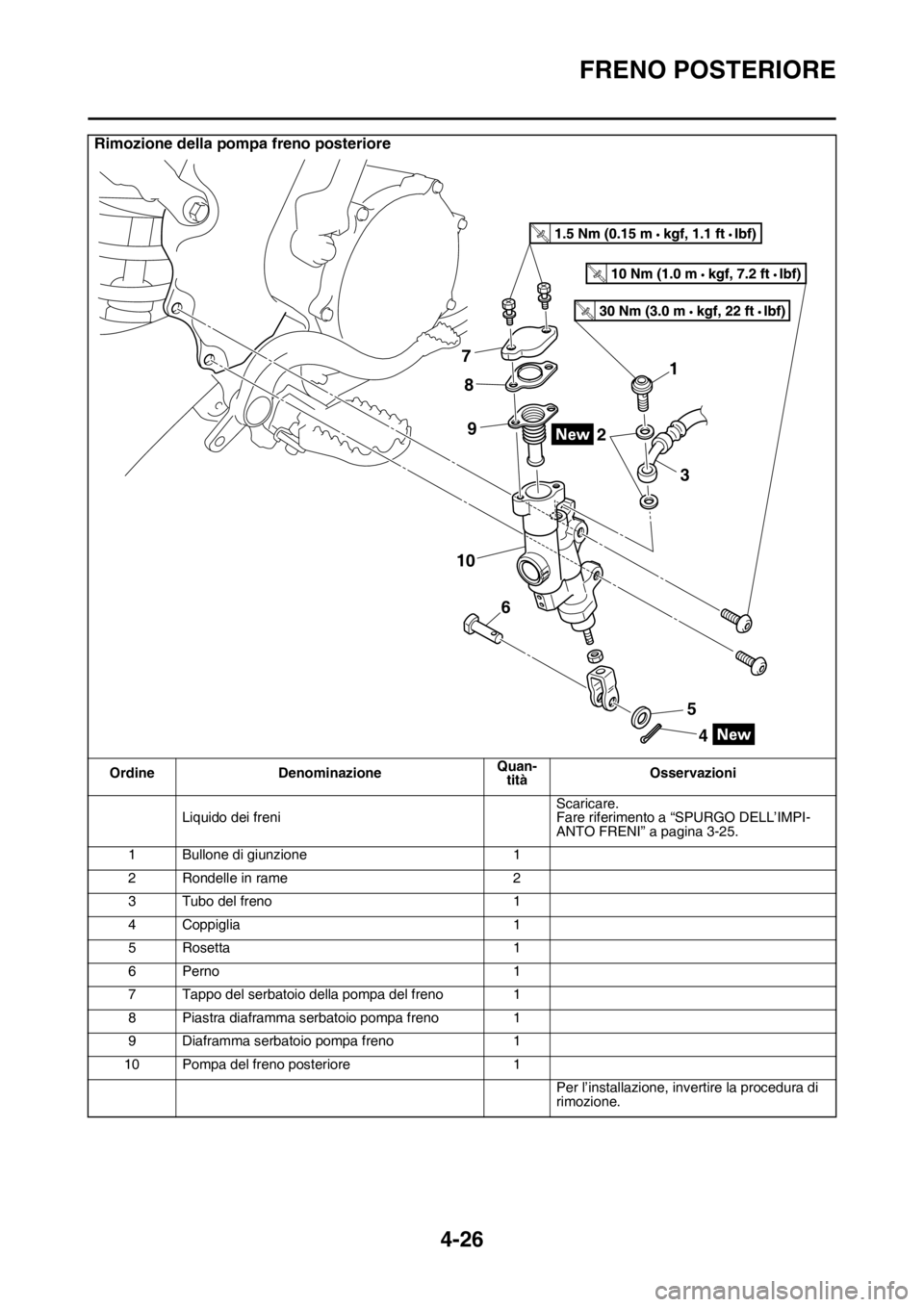

Rimozione della pompa freno posteriore
Ordine DenominazioneQuan-
titàOsservazioni
Liquido dei freniScaricare.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
1 Bullone di giunzione 1
2 Rondelle in rame 2
3 Tubo del freno 1
4 Coppiglia 1
5 Rosetta 1
6 Perno 1
7 Tappo del serbatoio della pompa del freno 1
8 Piastra diaframma serbatoio pompa freno 1
9 Diaframma serbatoio pompa freno 1
10 Pompa del freno posteriore 1
Per l’installazione, invertire la procedura di
rimozione.
1
2
3
4 7
5 8
6 9
T R..
T R..
10
T R..

FRENO POSTERIORE
4-27

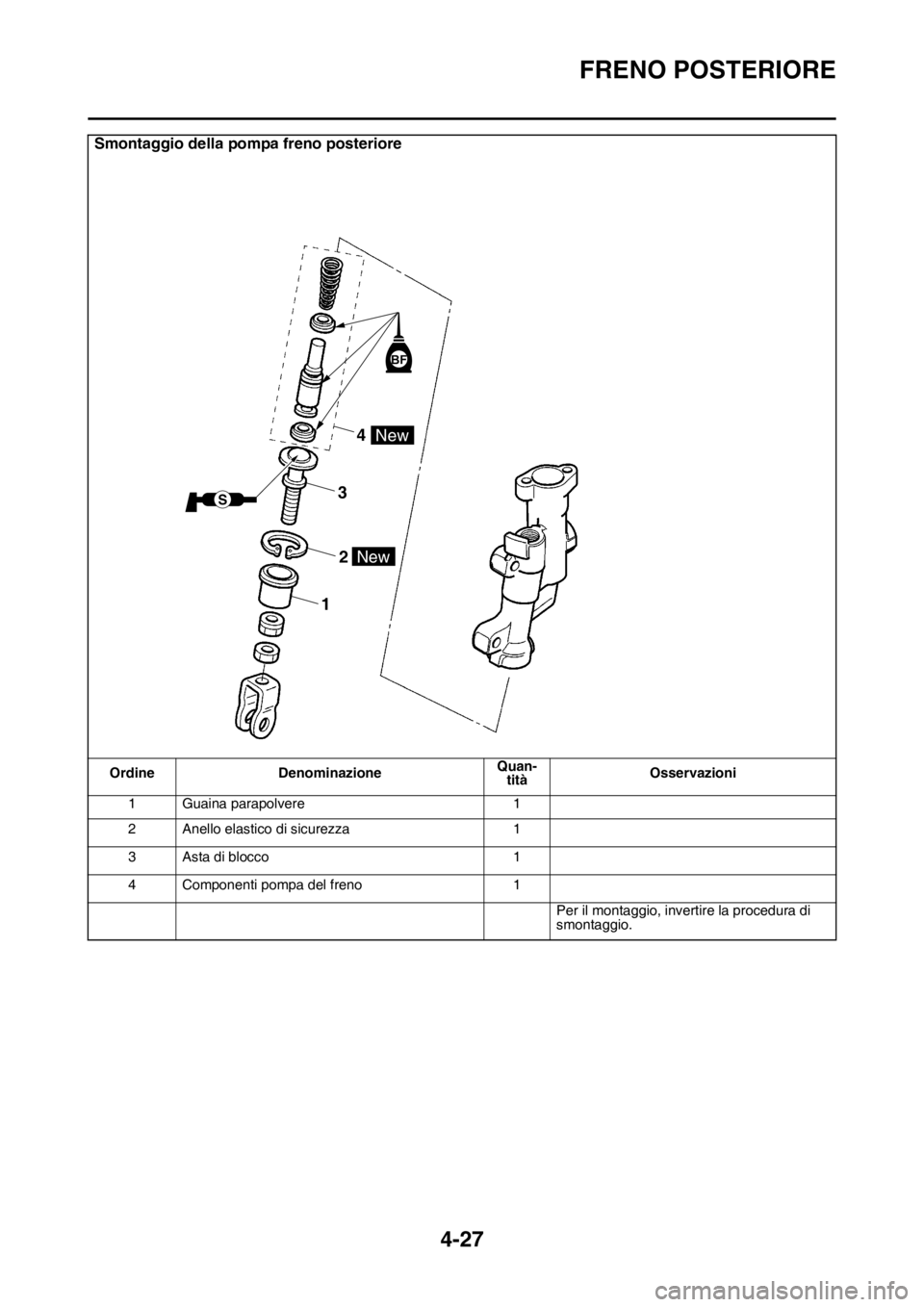

Smontaggio della pompa freno posteriore
Ordine DenominazioneQuan-
titàOsservazioni
1 Guaina parapolvere 1
2 Anello elastico di sicurezza 1
3 Asta di blocco 1
4 Componenti pompa del freno 1
Per il montaggio, invertire la procedura di
smontaggio.
4
3
2
1
BF
S
New
New

FRENO POSTERIORE
4-28
HAS1SM1149INTRODUZIONEEWA14300
AVVERTENZA
Se è necessario smontare i componenti del
freno a disco, osservare le precauzioni seg-
uenti.
• Non smontare mai i componenti del freno
a meno che non sia assolutamente neces-
sario.
• Se vi sono problemi dovuti ai collegamenti
sull’impianto freni idraulico, effettuare le
seguenti operazioni.
Smontare l’impianto dei freni, drenare il
liquido dei freni e pulirlo. Quindi aggiunge-
re una quantità adatta di liquido dei freni.
Quindi spurgare dopo il rimontaggio.
• Utilizzare solo liquido dei freni per il lavag-
gio dei componenti interni dei freni.
• Utilizzare liquido dei freni nuovo per pulire
i componenti dei freni.
• Pulire immediatamente il liquido dei freni
versato poiché può danneggiare le super-
fici verniciate o gli elementi in plastica.
• Manipolare il liquido dei freni con partico-
lare attenzione per evitare che venga a
contatto con gli occhi con conseguente
possibile perdita della vista.
• PRONTO SOCCORSO SE IL LIQUIDO DEI
FRENI ENTRA NEGLI OCCHI:
• Sciacquare con acqua per 15 minuti e riv-
olgersi immediatamente a un medico.

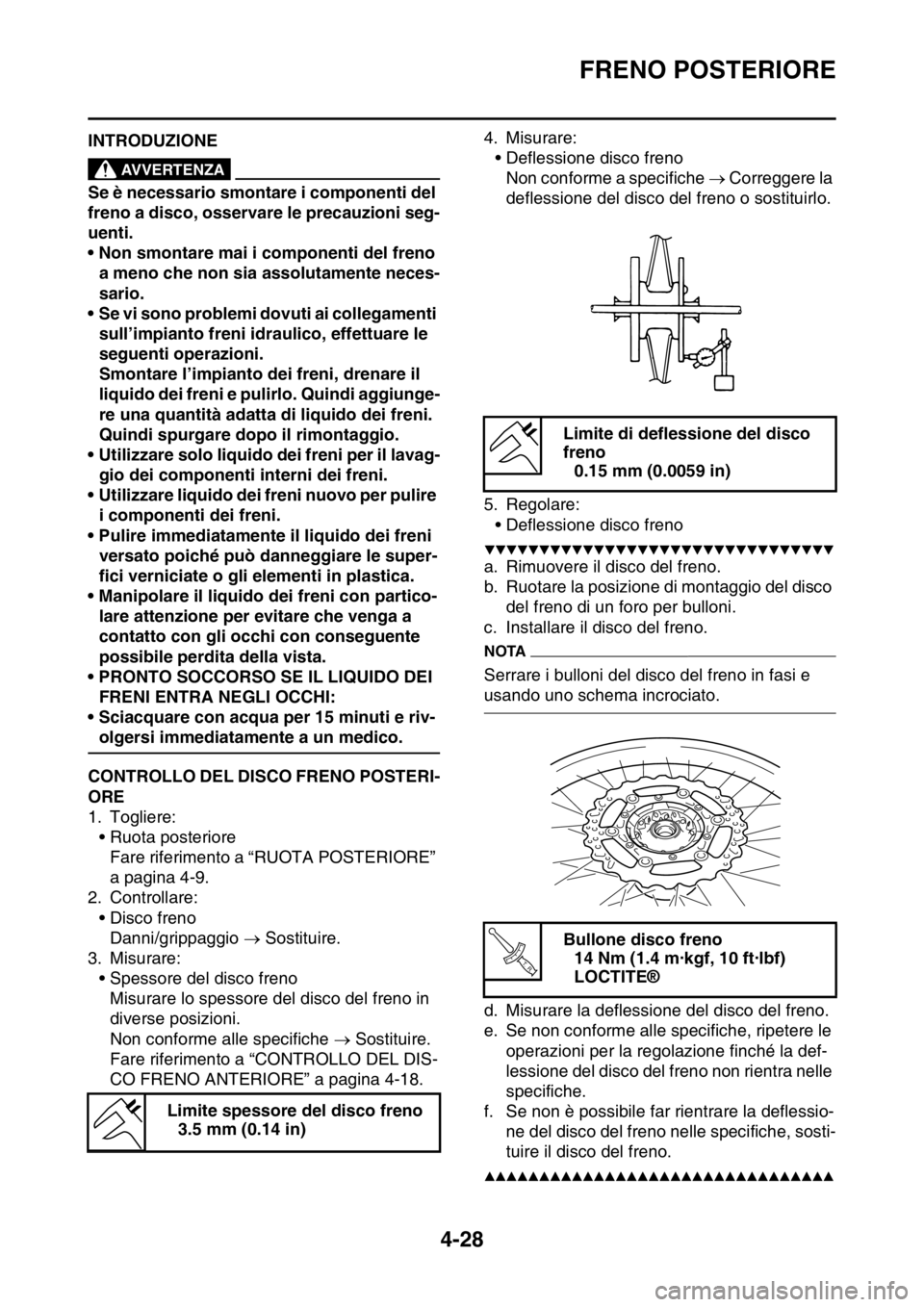

HAS1SM1150CONTROLLO DEL DISCO FRENO POSTERI-
ORE
1. Togliere:
• Ruota posteriore
Fare riferimento a “RUOTA POSTERIORE”
a pagina 4-9.
2. Controllare:
• Disco freno
Danni/grippaggio  Sostituire.
3. Misurare:
• Spessore del disco freno
Misurare lo spessore del disco del freno in
diverse posizioni.
Non conforme alle specifiche  Sostituire.
Fare riferimento a “CONTROLLO DEL DIS-
CO FRENO ANTERIORE” a pagina 4-18.4. Misurare:
• Deflessione disco freno
Non conforme a specifiche  Correggere la
deflessione del disco del freno o sostituirlo.
5. Regolare:
• Deflessione disco freno
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere il disco del freno.
b. Ruotare la posizione di montaggio del disco
del freno di un foro per bulloni.
c. Installare il disco del freno.
NOTA
Serrare i bulloni del disco del freno in fasi e
usando uno schema incrociato.
d. Misurare la deflessione del disco del freno.
e. Se non conforme alle specifiche, ripetere le
operazioni per la regolazione finché la def-
lessione del disco del freno non rientra nelle
specifiche.
f. Se non è possibile far rientrare la deflessio-
ne del disco del freno nelle specifiche, sosti-
tuire il disco del freno.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
Limite spessore del disco freno
3.5 mm (0.14 in)
Limite di deflessione del disco
freno
0.15 mm (0.0059 in)
Bullone disco freno
14 Nm (1.4 m·kgf, 10 ft·lbf)
LOCTITE®
T R..

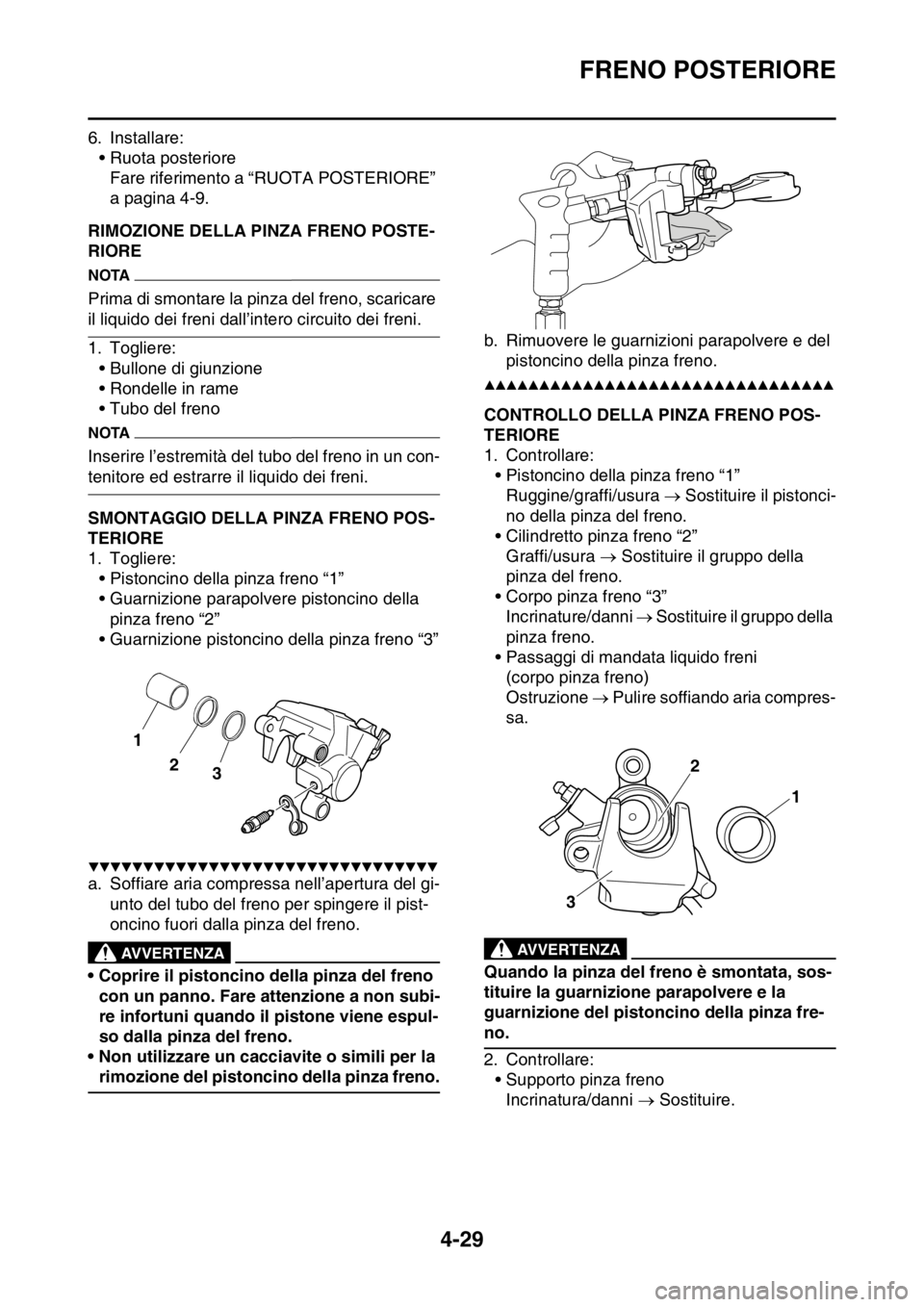

FRENO POSTERIORE
4-29
6. Installare:
• Ruota posteriore
Fare riferimento a “RUOTA POSTERIORE”
a pagina 4-9.
HAS1SM1151RIMOZIONE DELLA PINZA FRENO POSTE-
RIORE
NOTA
Prima di smontare la pinza del freno, scaricare
il liquido dei freni dall’intero circuito dei freni.
1. Togliere:
• Bullone di giunzione
• Rondelle in rame
• Tubo del freno
NOTA
Inserire l’estremità del tubo del freno in un con-
tenitore ed estrarre il liquido dei freni.
HAS1SM1152SMONTAGGIO DELLA PINZA FRENO POS-
TERIORE
1. Togliere:
• Pistoncino della pinza freno “1”
• Guarnizione parapolvere pistoncino della
pinza freno “2”
• Guarnizione pistoncino della pinza freno “3”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Soffiare aria compressa nell’apertura del gi-
unto del tubo del freno per spingere il pist-
oncino fuori dalla pinza del freno.
EWA13550
AVVERTENZA
• Coprire il pistoncino della pinza del freno
con un panno. Fare attenzione a non subi-
re infortuni quando il pistone viene espul-
so dalla pinza del freno.
• Non utilizzare un cacciavite o simili per la
rimozione del pistoncino della pinza freno.b. Rimuovere le guarnizioni parapolvere e del
pistoncino della pinza freno.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM1153CONTROLLO DELLA PINZA FRENO POS-
TERIORE
1. Controllare:
• Pistoncino della pinza freno “1”
Ruggine/graffi/usura  Sostituire il pistonci-
no della pinza del freno.
• Cilindretto pinza freno “2”
Graffi/usura  Sostituire il gruppo della
pinza del freno.
• Corpo pinza freno “3”
Incrinature/danni  Sostituire il gruppo della
pinza freno.
• Passaggi di mandata liquido freni
(corpo pinza freno)
Ostruzione  Pulire soffiando aria compres-
sa.
EWA13610
AVVERTENZA
Quando la pinza del freno è smontata, sos-
tituire la guarnizione parapolvere e la
guarnizione del pistoncino della pinza fre-
no.
2. Controllare:
• Supporto pinza freno
Incrinatura/danni  Sostituire.
HAS1SM1154
2
3
1
1 2
3

FRENO POSTERIORE
4-30

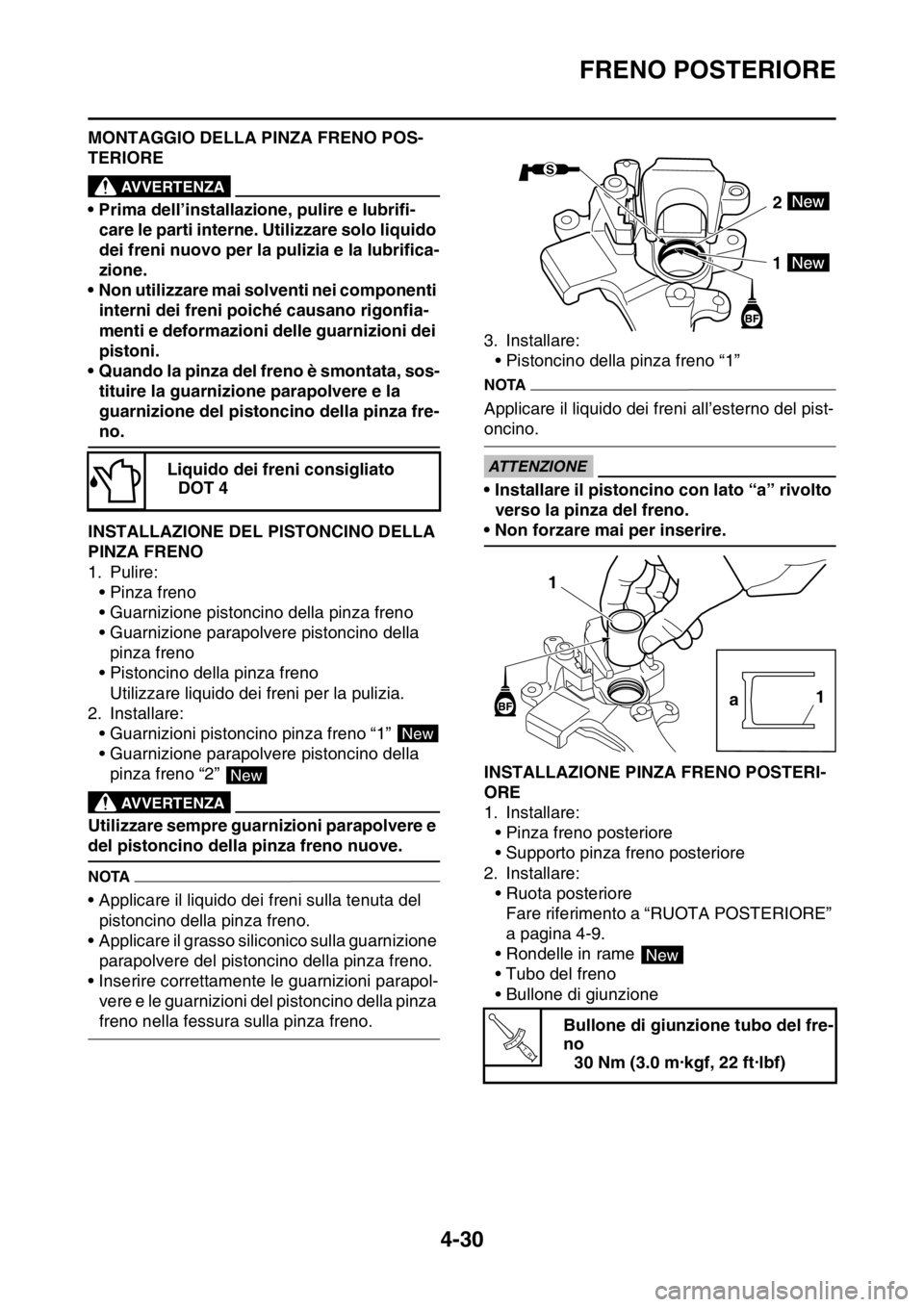

MONTAGGIO DELLA PINZA FRENO POS-
TERIORE
EWA13620
AVVERTENZA
• Prima dell’installazione, pulire e lubrifi-
care le parti interne. Utilizzare solo liquido
dei freni nuovo per la pulizia e la lubrifica-
zione.
• Non utilizzare mai solventi nei componenti
interni dei freni poiché causano rigonfia-
menti e deformazioni delle guarnizioni dei
pistoni.
• Quando la pinza del freno è smontata, sos-
tituire la guarnizione parapolvere e la
guarnizione del pistoncino della pinza fre-
no.
HAS1SM1155INSTALLAZIONE DEL PISTONCINO DELLA
PINZA FRENO
1. Pulire:
• Pinza freno
• Guarnizione pistoncino della pinza freno
• Guarnizione parapolvere pistoncino della
pinza freno
• Pistoncino della pinza freno
Utilizzare liquido dei freni per la pulizia.
2. Installare:
• Guarnizioni pistoncino pinza freno “1”
• Guarnizione parapolvere pistoncino della
pinza freno “2”
EWA33DD033
AVVERTENZA
Utilizzare sempre guarnizioni parapolvere e
del pistoncino della pinza freno nuove.
NOTA
• Applicare il liquido dei freni sulla tenuta del
pistoncino della pinza freno.
• Applicare il grasso siliconico sulla guarnizione
parapolvere del pistoncino della pinza freno.
• Inserire correttamente le guarnizioni parapol-
vere e le guarnizioni del pistoncino della pinza
freno nella fessura sulla pinza freno.3. Installare:
• Pistoncino della pinza freno “1”
NOTA
Applicare il liquido dei freni all’esterno del pist-
oncino.
ECA33DD047
ATTENZIONE
• Installare il pistoncino con lato “a” rivolto
verso la pinza del freno.
• Non forzare mai per inserire.
HAS1SM1156INSTALLAZIONE PINZA FRENO POSTERI-
ORE
1. Installare:
• Pinza freno posteriore
• Supporto pinza freno posteriore
2. Installare:
• Ruota posteriore
Fare riferimento a “RUOTA POSTERIORE”
a pagina 4-9.
• Rondelle in rame
• Tubo del freno
• Bullone di giunzione
EWA13530
Liquido dei freni consigliato
DOT 4
New
New
Bullone di giunzione tubo del fre-
no
30 Nm (3.0 m·kgf, 22 ft·lbf)
2
1
1
a1
New
T R..
