ALBERO A CAMME
5-20
c. Rilasciare il cacciavite, controllare che l’asta
del tenditore fuoriesca regolarmente, quindi
avvitare la guarnizione “5” e il bullone del
coperchio “6”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Ruotare:
• Albero motore
In senso antiorario per diversi giri.
4. Controllare:
• Riferimento punto morto superiore (PMS)
sul rotore
Allineare con la tacca d’allineamento del
carter.
• Riferimenti dell’albero a camme
Allinearli con la superficie della testa cilin-
dro.
Non allineati  Regolare.
5. Installare:
• Guida della catena di distribuzione (lato su-
periore) “1”
• Guarnizione del coperchio testa cilindro “2”
• Coperchio testa cilindro “3”
• Bullone (coperchio testa cilindro) “4”
NOTA
Prima dell’installazione applicare il sigillante
sulla guarnizione del coperchio della testa del
cilindro.6. Installare:
• Tubo sfiato testa cilindro
• Candela d’accensione Tappo filettato del tenditore
6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Bullone (coperchio testa cilindro)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Three Bond No.1215®
90890-85505
T R..
6 5
T R..
Candela d’accensione
13 Nm (1.3m·kgf, 9.4 ft·lbf)
4
4
3
21
T R..

TESTATA
5-21
HAS1SM1214
TESTATA

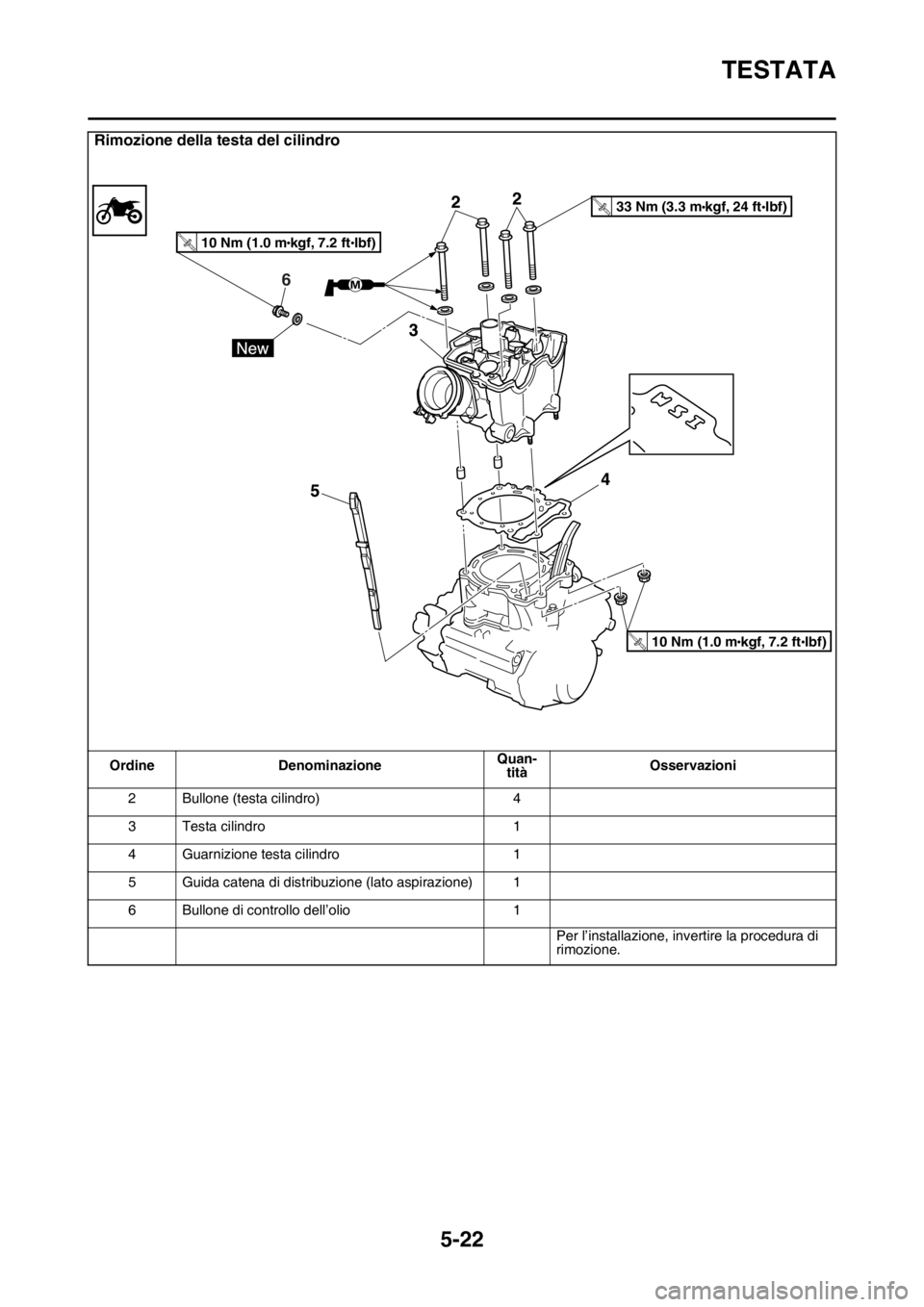

Rimozione della testa del cilindro
Ordine DenominazioneQuan-
titàOsservazioni
SellaFare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Fianchetto (sinistro/destro)Fare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Presa d’aria (sinistra/destra)Fare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Serbatoio del carburanteFare riferimento a “SERBATOIO DEL CAR-
BURANTE” a pagina 7-1.
Tubo di scarico e silenziatoreFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 5-1.
Flessibile radiatore Scollegare.
Connettore sensore temperatura liquido refrige-
ranteScollegare.
Corpo farfallatoFare riferimento a “CORPO FARFALLATO”
a pagina 7-7.
Albero a cammeFare riferimento a “ALBERO A CAMME” a
pagina 5-13.
Staffa superiore motoreFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 5-1.
1 Bullone (testa cilindro) 2
6
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
33 Nm (3.3 mkgf, 24 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.

TESTATA
5-22
2 Bullone (testa cilindro) 4
3 Testa cilindro 1
4 Guarnizione testa cilindro 1
5 Guida catena di distribuzione (lato aspirazione) 1
6 Bullone di controllo dell’olio 1
Per l’installazione, invertire la procedura di
rimozione.
Rimozione della testa del cilindro
Ordine DenominazioneQuan-
titàOsservazioni
6
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
33 Nm (3.3 mkgf, 24 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.

TESTATA
5-23

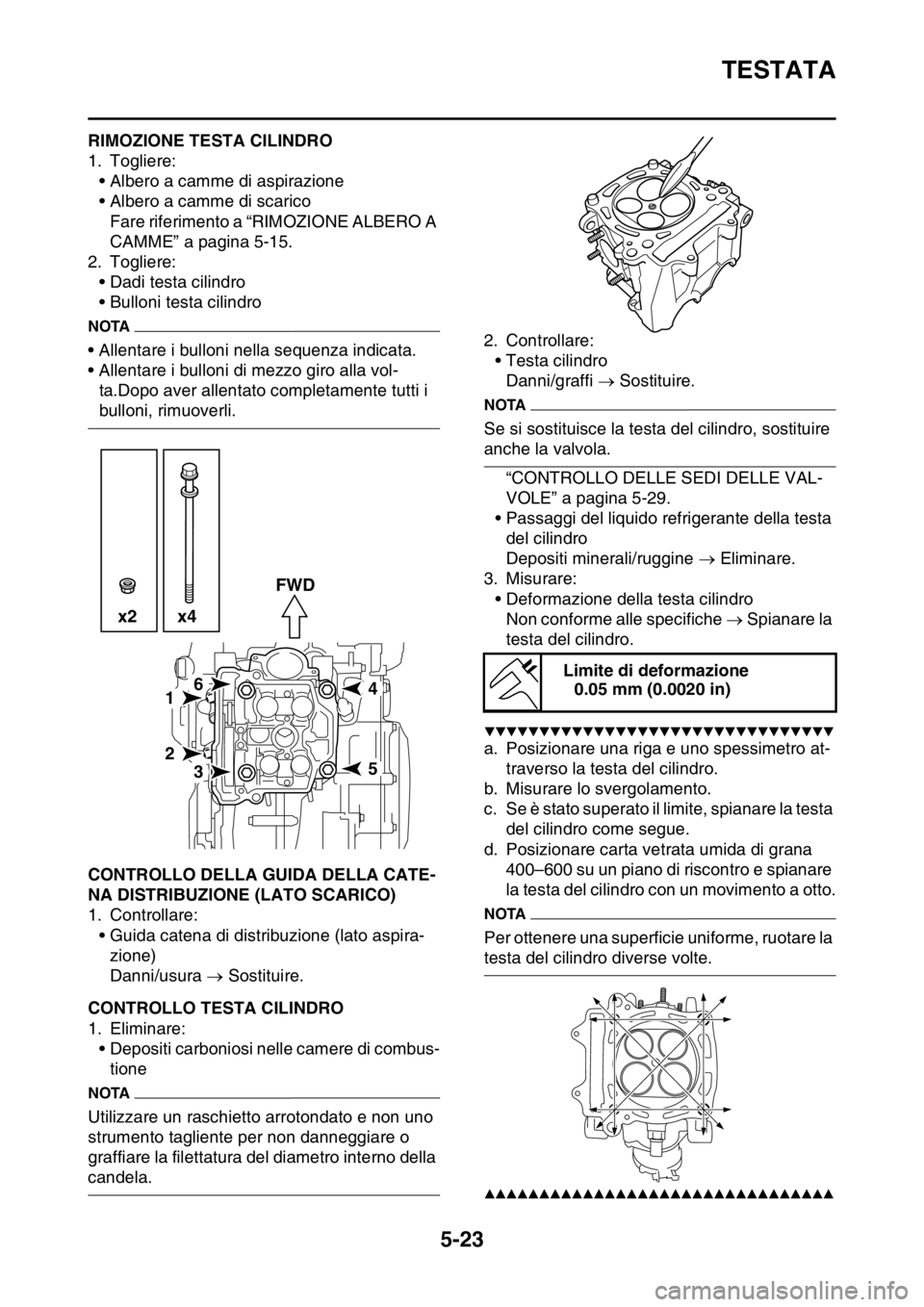

HAS1SM1215RIMOZIONE TESTA CILINDRO
1. Togliere:
• Albero a camme di aspirazione
• Albero a camme di scarico
Fare riferimento a “RIMOZIONE ALBERO A
CAMME” a pagina 5-15.
2. Togliere:
• Dadi testa cilindro
• Bulloni testa cilindro
NOTA
• Allentare i bulloni nella sequenza indicata.
• Allentare i bulloni di mezzo giro alla vol-
ta.Dopo aver allentato completamente tutti i
bulloni, rimuoverli.
HAS1SM1216CONTROLLO DELLA GUIDA DELLA CATE-
NA DISTRIBUZIONE (LATO SCARICO)
1. Controllare:
• Guida catena di distribuzione (lato aspira-
zione)
Danni/usura  Sostituire.
HAS1SM1217CONTROLLO TESTA CILINDRO
1. Eliminare:
• Depositi carboniosi nelle camere di combus-
tione
NOTA
Utilizzare un raschietto arrotondato e non uno
strumento tagliente per non danneggiare o
graffiare la filettatura del diametro interno della
candela.2. Controllare:
• Testa cilindro
Danni/graffi  Sostituire.
NOTA
Se si sostituisce la testa del cilindro, sostituire
anche la valvola.
“CONTROLLO DELLE SEDI DELLE VAL-
VOLE” a pagina 5-29.
• Passaggi del liquido refrigerante della testa
del cilindro
Depositi minerali/ruggine  Eliminare.
3. Misurare:
• Deformazione della testa cilindro
Non conforme alle specifiche  Spianare la
testa del cilindro.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Posizionare una riga e uno spessimetro at-
traverso la testa del cilindro.
b. Misurare lo svergolamento.
c. Se è stato superato il limite, spianare la testa
del cilindro come segue.
d. Posizionare carta vetrata umida di grana
400–600 su un piano di riscontro e spianare
la testa del cilindro con un movimento a otto.
NOTA
Per ottenere una superficie uniforme, ruotare la
testa del cilindro diverse volte.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
61
2
35
4 x2 x4FWD
Limite di deformazione
0.05 mm (0.0020 in)

TESTATA
5-24

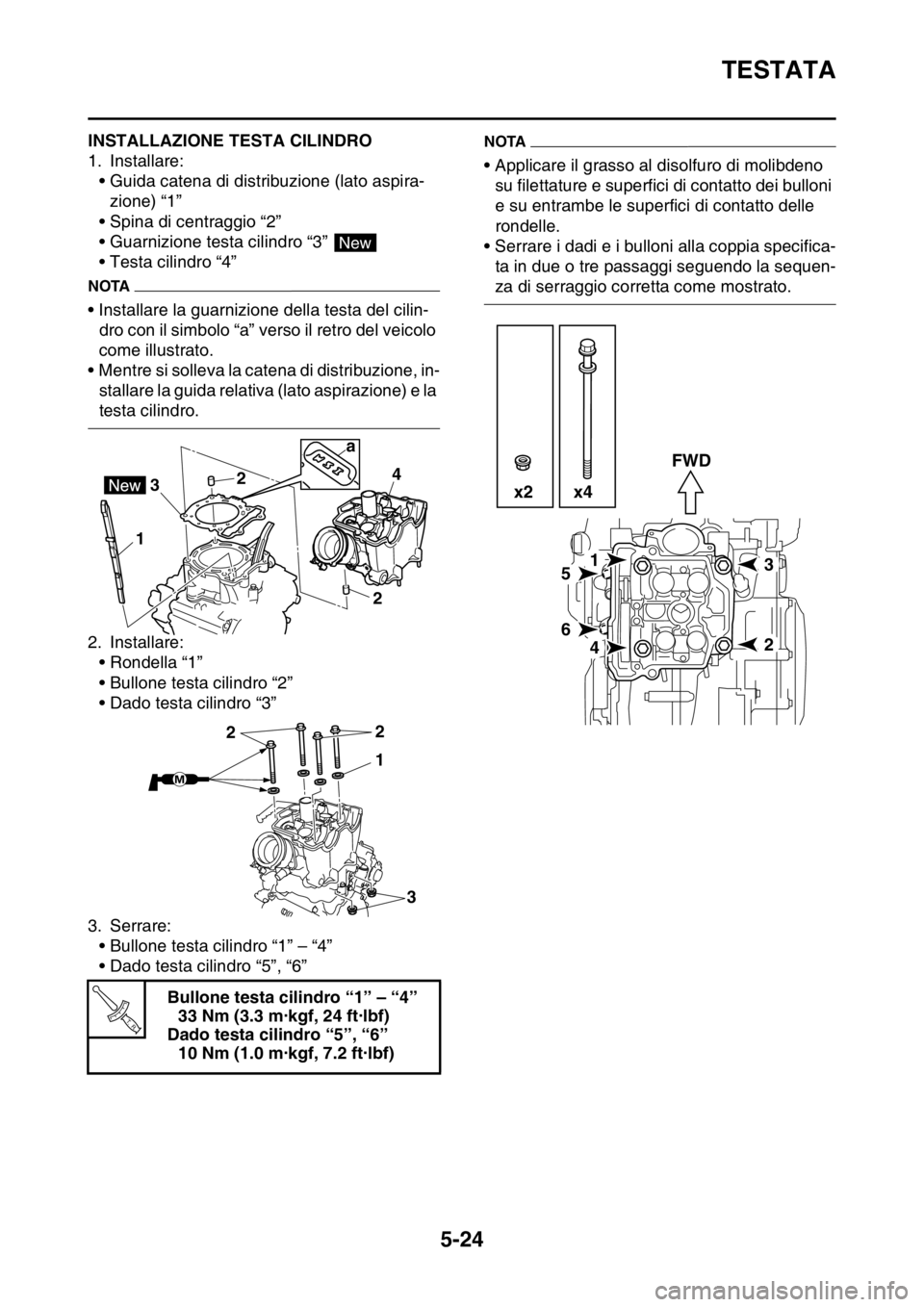

HAS1SM1218INSTALLAZIONE TESTA CILINDRO
1. Installare:
• Guida catena di distribuzione (lato aspira-
zione) “1”
• Spina di centraggio “2”
• Guarnizione testa cilindro “3”
• Testa cilindro “4”
NOTA
• Installare la guarnizione della testa del cilin-
dro con il simbolo “a” verso il retro del veicolo
come illustrato.
• Mentre si solleva la catena di distribuzione, in-
stallare la guida relativa (lato aspirazione) e la
testa cilindro.
2. Installare:
• Rondella “1”
• Bullone testa cilindro “2”
• Dado testa cilindro “3”
3. Serrare:
• Bullone testa cilindro “1” – “4”
• Dado testa cilindro “5”, “6”
NOTA
• Applicare il grasso al disolfuro di molibdeno
su filettature e superfici di contatto dei bulloni
e su entrambe le superfici di contatto delle
rondelle.
• Serrare i dadi e i bulloni alla coppia specifica-
ta in due o tre passaggi seguendo la sequen-
za di serraggio corretta come mostrato.
Bullone testa cilindro “1” – “4”
33 Nm (3.3 m·kgf, 24 ft·lbf)
Dado testa cilindro “5”, “6”
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
New
12
24
3
a
1
3 22
T R..
15
6
42
3 FWD
x2 x4

VALVOLE E MOLLE VALVOLE
5-25
HAS1SM1219
VALVOLE E MOLLE VALVOLE

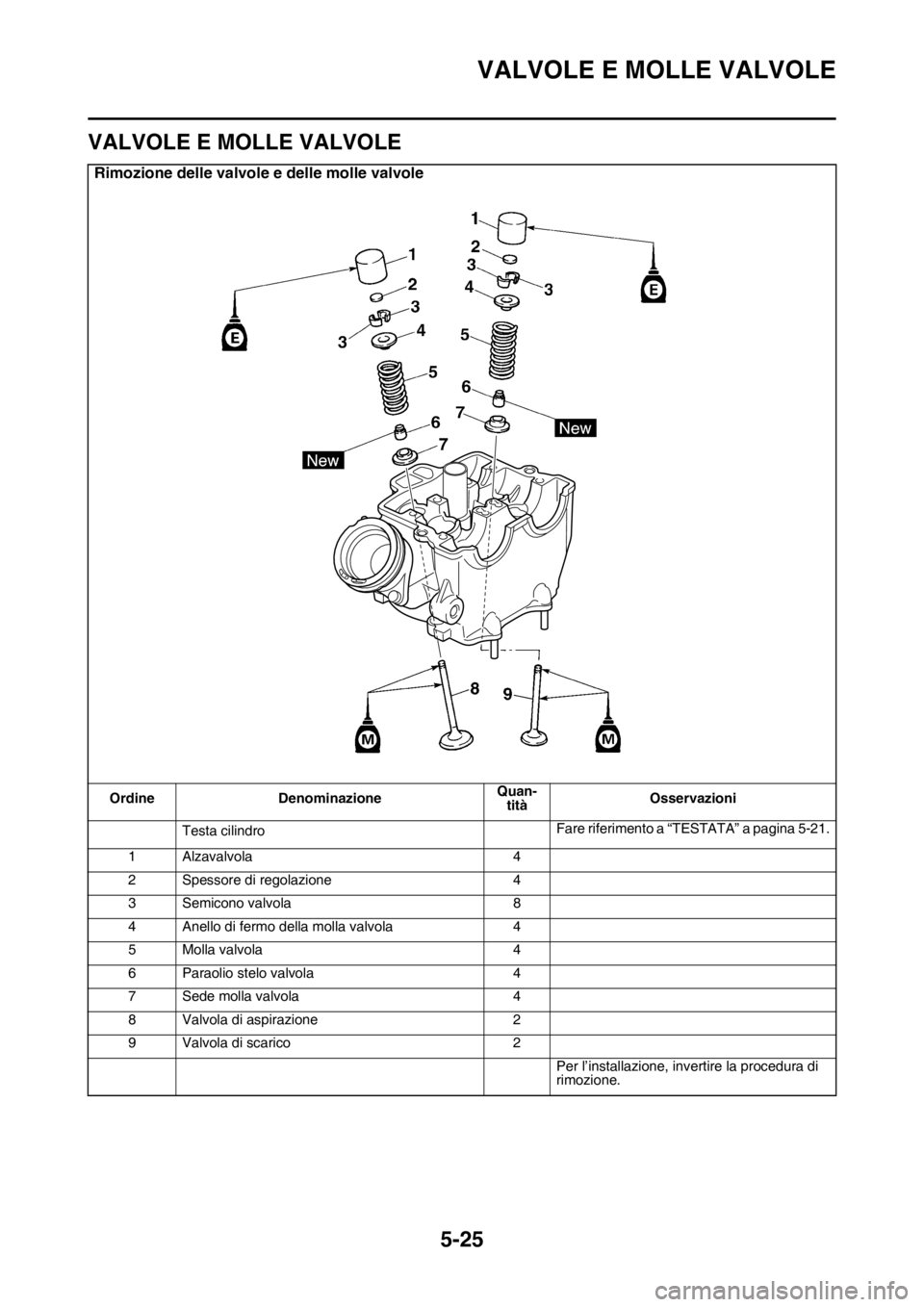

Rimozione delle valvole e delle molle valvole
Ordine DenominazioneQuan-
titàOsservazioni
Testa cilindroFare riferimento a “TESTATA” a pagina 5-21.
1 Alzavalvola 4
2 Spessore di regolazione 4
3 Semicono valvola 8
4 Anello di fermo della molla valvola 4
5 Molla valvola 4
6 Paraolio stelo valvola 4
7 Sede molla valvola 4
8 Valvola di aspirazione 2
9 Valvola di scarico 2
Per l’installazione, invertire la procedura di
rimozione.

VALVOLE E MOLLE VALVOLE
5-26

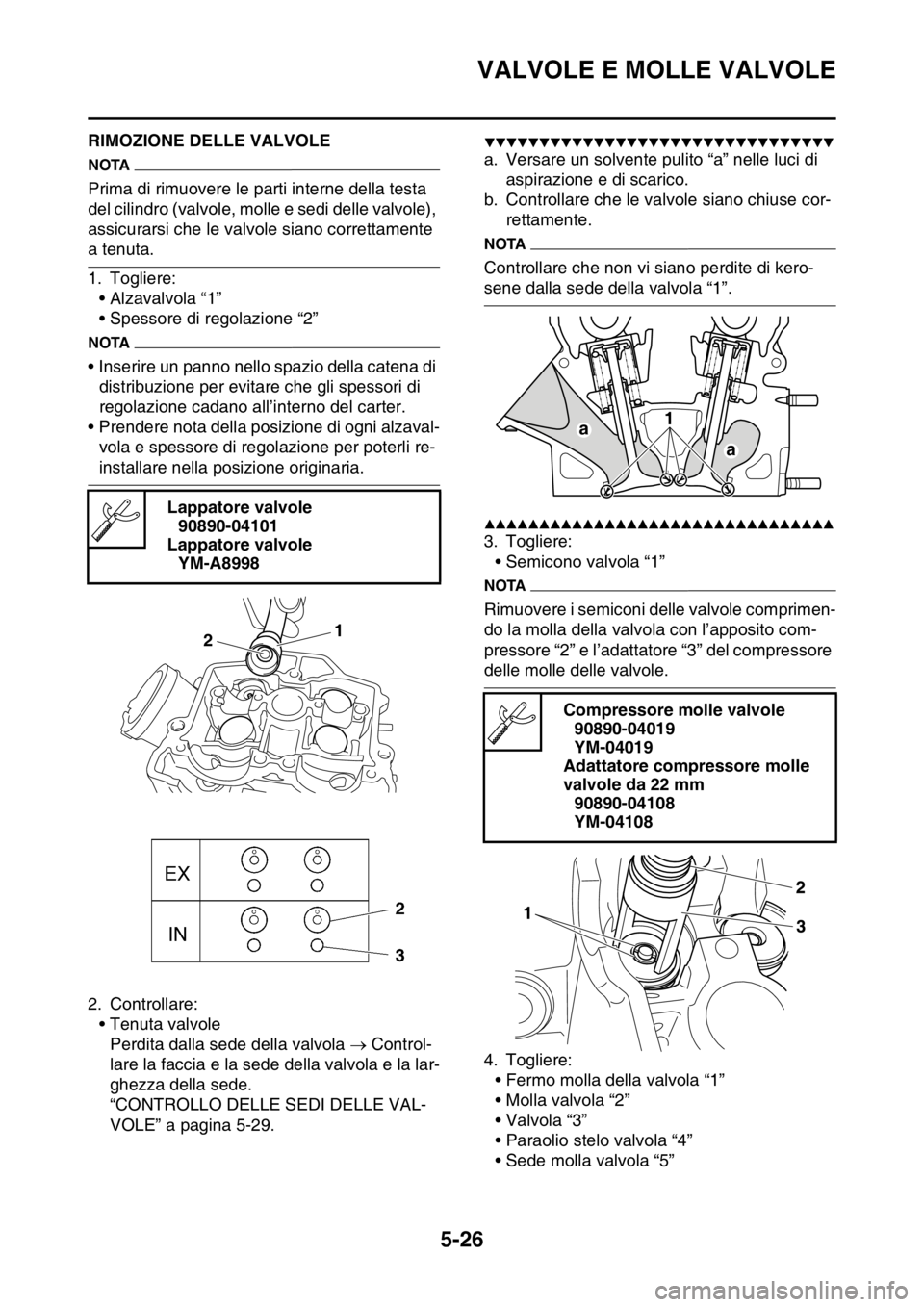

HAS1SM1220RIMOZIONE DELLE VALVOLE
NOTA
Prima di rimuovere le parti interne della testa
del cilindro (valvole, molle e sedi delle valvole),
assicurarsi che le valvole siano correttamente
a tenuta.
1. Togliere:
• Alzavalvola “1”
• Spessore di regolazione “2”
NOTA
• Inserire un panno nello spazio della catena di
distribuzione per evitare che gli spessori di
regolazione cadano all’interno del carter.
• Prendere nota della posizione di ogni alzaval-
vola e spessore di regolazione per poterli re-
installare nella posizione originaria.
2. Controllare:
• Tenuta valvole
Perdita dalla sede della valvola  Control-
lare la faccia e la sede della valvola e la lar-
ghezza della sede.
“CONTROLLO DELLE SEDI DELLE VAL-
VOLE” a pagina 5-29.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Versare un solvente pulito “a” nelle luci di
aspirazione e di scarico.
b. Controllare che le valvole siano chiuse cor-
rettamente.
NOTA
Controllare che non vi siano perdite di kero-
sene dalla sede della valvola “1”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Togliere:
• Semicono valvola “1”
NOTA
Rimuovere i semiconi delle valvole comprimen-
do la molla della valvola con l’apposito com-
pressore “2” e l’adattatore “3” del compressore
delle molle delle valvole.
4. Togliere:
• Fermo molla della valvola “1”
• Molla valvola “2”
•Valvola “3”
• Paraolio stelo valvola “4”
• Sede molla valvola “5” Lappatore valvole
90890-04101
Lappatore valvole
YM-A8998
1
2
Compressore molle valvole
90890-04019
YM-04019
Adattatore compressore molle
valvole da 22 mm
90890-04108
YM-04108
a1
a

VALVOLE E MOLLE VALVOLE
5-27

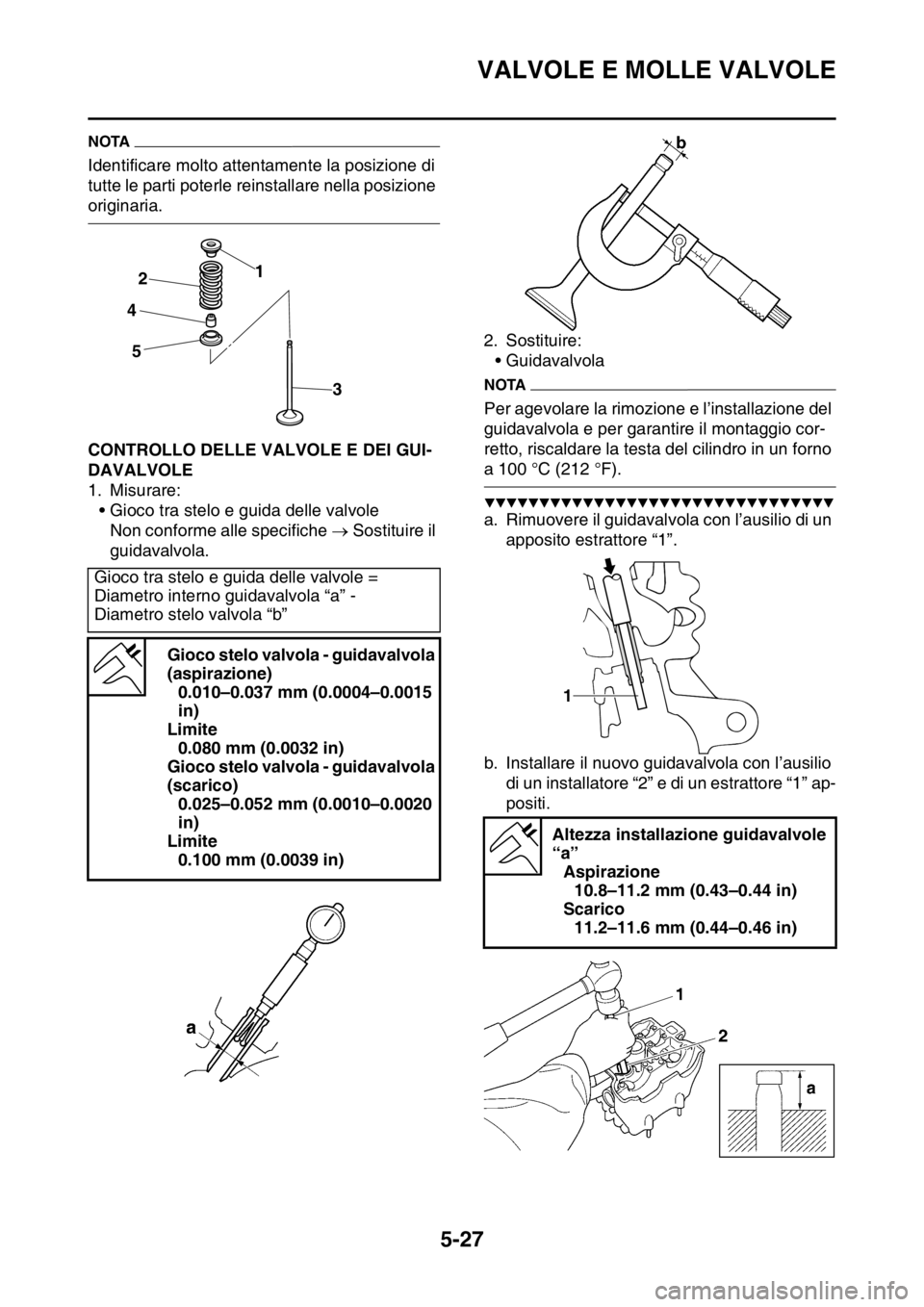

NOTA
Identificare molto attentamente la posizione di
tutte le parti poterle reinstallare nella posizione
originaria.
HAS1SM1221CONTROLLO DELLE VALVOLE E DEI GUI-
DAVALVOLE
1. Misurare:
• Gioco tra stelo e guida delle valvole
Non conforme alle specifiche  Sostituire il
guidavalvola.2. Sostituire:
• Guidavalvola
NOTA
Per agevolare la rimozione e l’installazione del
guidavalvola e per garantire il montaggio cor-
retto, riscaldare la testa del cilindro in un forno
a 100 °C (212 °F).
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere il guidavalvola con l’ausilio di un
apposito estrattore “1”.
b. Installare il nuovo guidavalvola con l’ausilio
di un installatore “2” e di un estrattore “1” ap-
positi. Gioco tra stelo e guida delle valvole =
Diametro interno guidavalvola “a” -
Diametro stelo valvola “b”
Gioco stelo valvola - guidavalvola
(aspirazione)
0.010–0.037 mm (0.0004–0.0015
in)
Limite
0.080 mm (0.0032 in)
Gioco stelo valvola - guidavalvola
(scarico)
0.025–0.052 mm (0.0010–0.0020
in)
Limite
0.100 mm (0.0039 in)
1
2
4
5
3
Altezza installazione guidavalvole
“a”
Aspirazione
10.8–11.2 mm (0.43–0.44 in)
Scarico
11.2–11.6 mm (0.44–0.46 in)
