POMPA DELL’ACQUA
6-4
HAS1SM1299

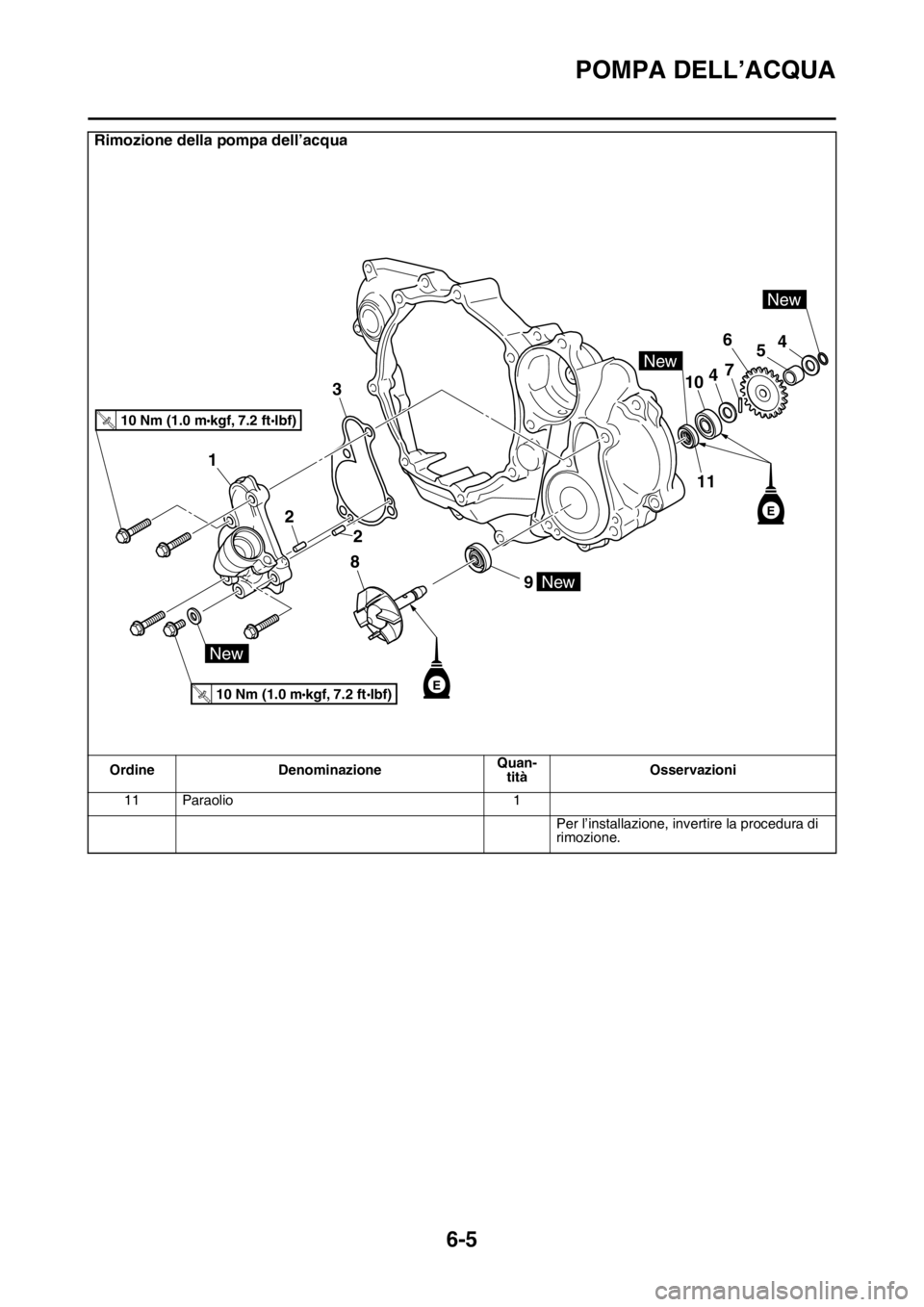

POMPA DELL’ACQUA

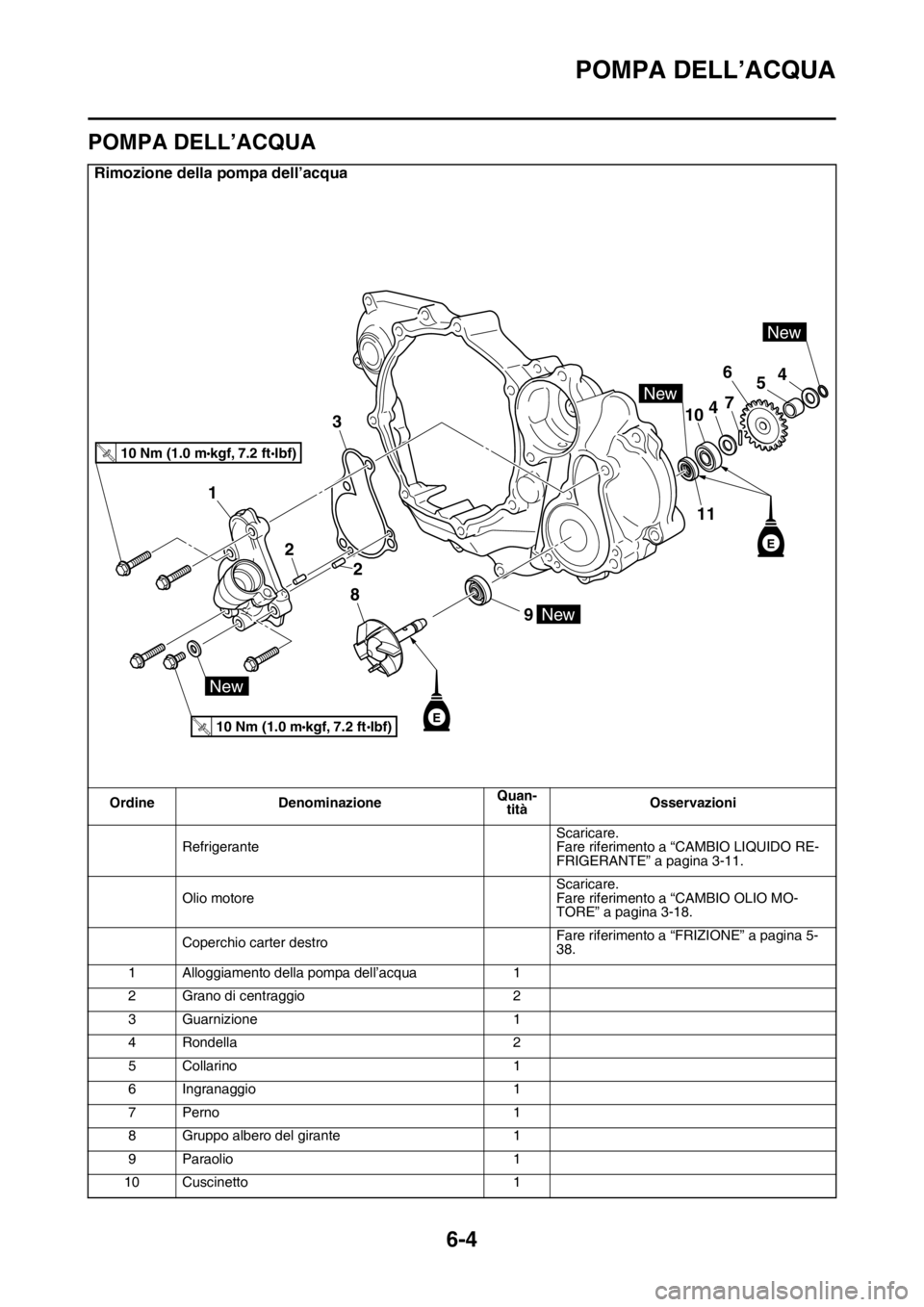

Rimozione della pompa dell’acqua
Ordine DenominazioneQuan-
titàOsservazioni
RefrigeranteScaricare.
Fare riferimento a “CAMBIO LIQUIDO RE-
FRIGERANTE” a pagina 3-11.
Olio motoreScaricare.
Fare riferimento a “CAMBIO OLIO MO-
TORE” a pagina 3-18.
Coperchio carter destroFare riferimento a “FRIZIONE” a pagina 5-
38.
1 Alloggiamento della pompa dell’acqua 1
2 Grano di centraggio 2
3 Guarnizione 1
4 Rondella 2
5 Collarino 1
6 Ingranaggio 1
7 Perno 1
8 Gruppo albero del girante 1
9 Paraolio 1
10 Cuscinetto 1
9
8
2
2
3
1
10
6
7
5
4
4
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
New
New
New
E
11
New
E

POMPA DELL’ACQUA
6-5
11 Paraolio 1
Per l’installazione, invertire la procedura di
rimozione.
Rimozione della pompa dell’acqua
Ordine DenominazioneQuan-
titàOsservazioni
9
8
2
2
3
1
10
6
7
5
4
4
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
New
New
New
E
11
New
E

POMPA DELL’ACQUA
6-6

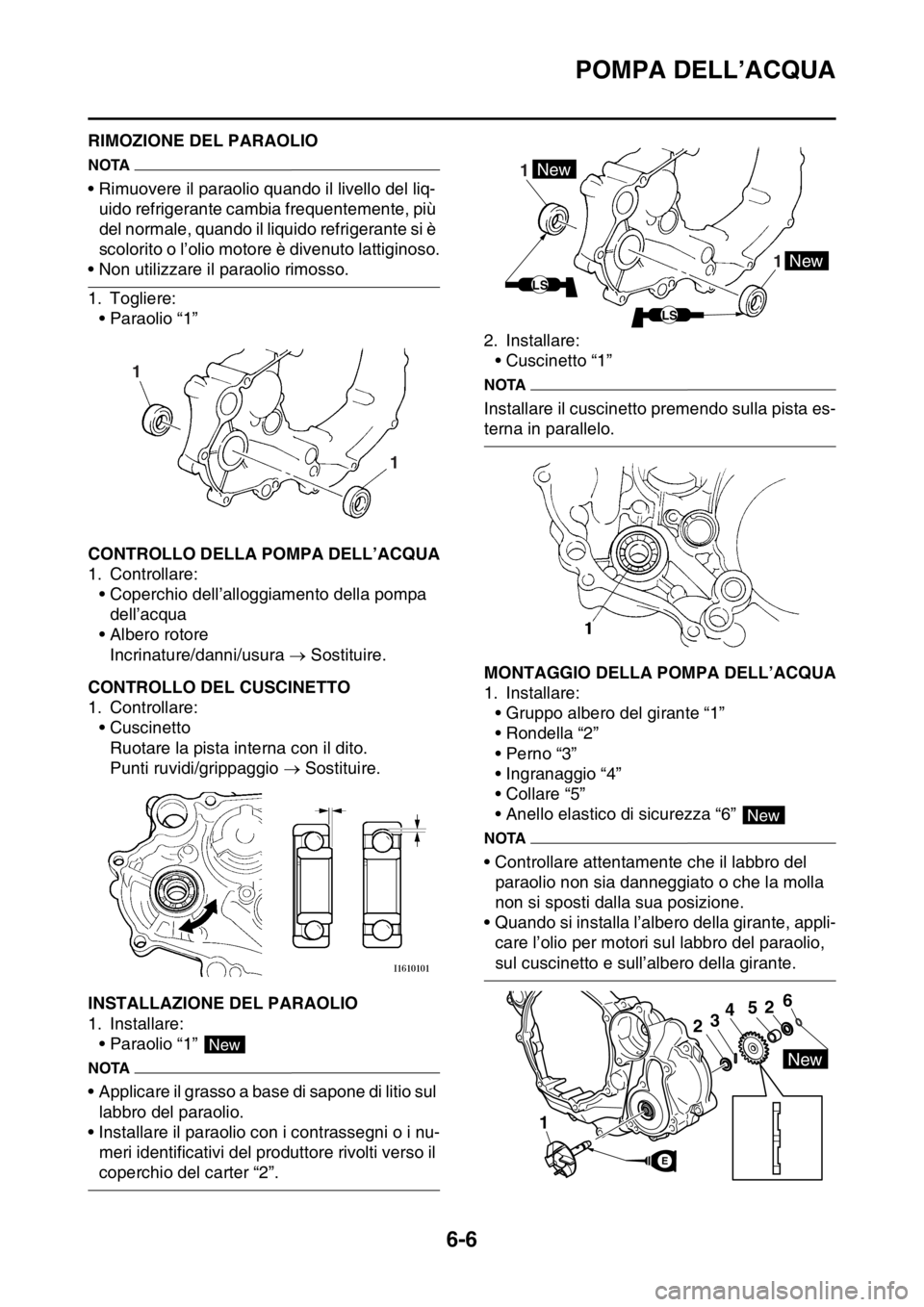

HAS1SM1300RIMOZIONE DEL PARAOLIO
NOTA
• Rimuovere il paraolio quando il livello del liq-
uido refrigerante cambia frequentemente, più
del normale, quando il liquido refrigerante si è
scolorito o l’olio motore è divenuto lattiginoso.
• Non utilizzare il paraolio rimosso.
1. Togliere:
• Paraolio “1”
HAS1SM1301CONTROLLO DELLA POMPA DELL’ACQUA
1. Controllare:
• Coperchio dell’alloggiamento della pompa
dell’acqua
• Albero rotore
Incrinature/danni/usura  Sostituire.
HAS1SM1302CONTROLLO DEL CUSCINETTO
1. Controllare:
• Cuscinetto
Ruotare la pista interna con il dito.
Punti ruvidi/grippaggio  Sostituire.
HAS1SM1303INSTALLAZIONE DEL PARAOLIO
1. Installare:
• Paraolio “1”
NOTA
• Applicare il grasso a base di sapone di litio sul
labbro del paraolio.
• Installare il paraolio con i contrassegni o i nu-
meri identificativi del produttore rivolti verso il
coperchio del carter “2”.2. Installare:
• Cuscinetto “1”
NOTA
Installare il cuscinetto premendo sulla pista es-
terna in parallelo.
HAS1SM1304MONTAGGIO DELLA POMPA DELL’ACQUA
1. Installare:
• Gruppo albero del girante “1”
• Rondella “2”
• Perno “3”
• Ingranaggio “4”
• Collare “5”
• Anello elastico di sicurezza “6”
NOTA
• Controllare attentamente che il labbro del
paraolio non sia danneggiato o che la molla
non si sposti dalla sua posizione.
• Quando si installa l’albero della girante, appli-
care l’olio per motori sul labbro del paraolio,
sul cuscinetto e sull’albero della girante.
1 1
New
1 1New
New
LS
LS
New
1
2
52346
New
E

POMPA DELL’ACQUA
6-7

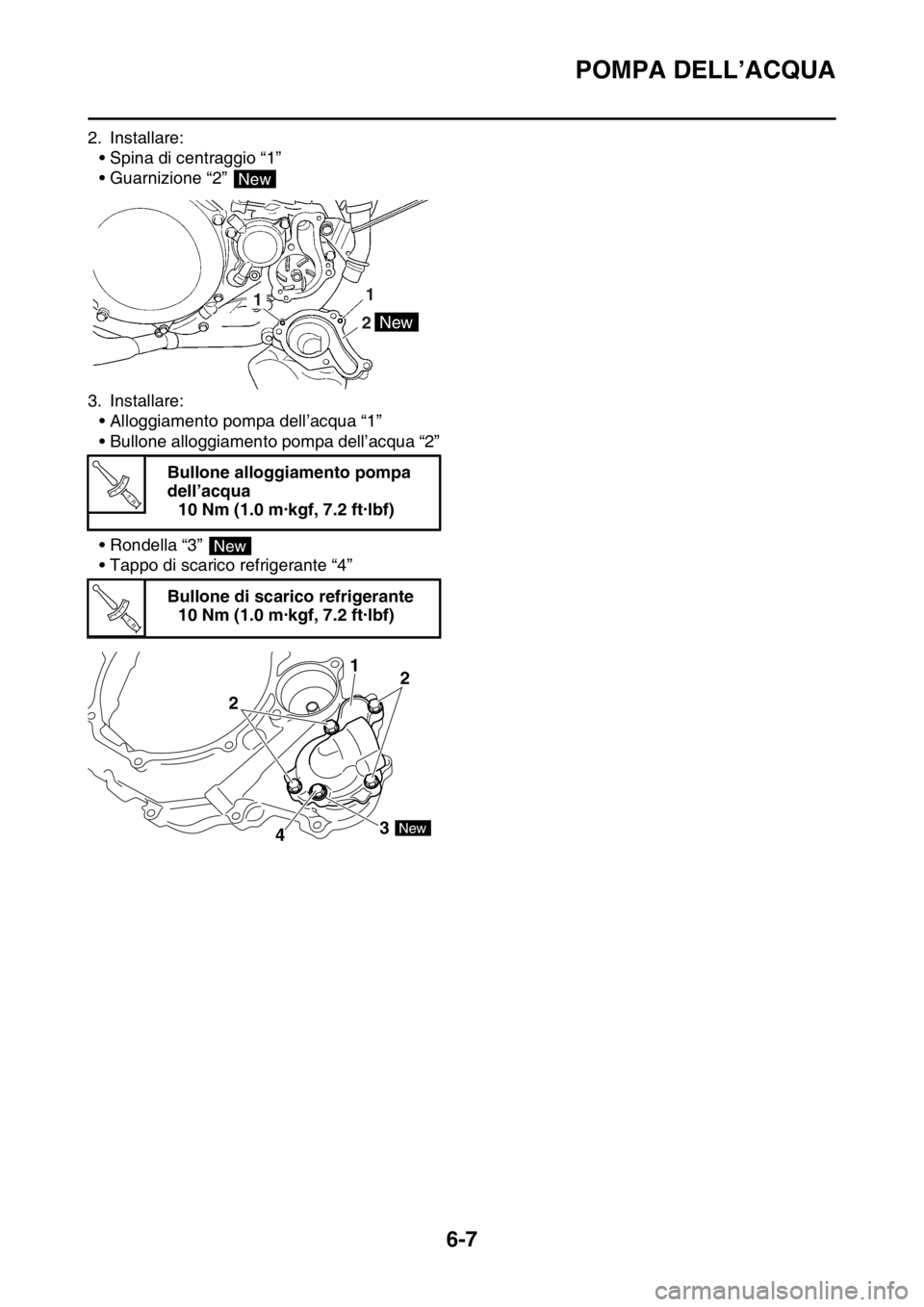

2. Installare:
• Spina di centraggio “1”
• Guarnizione “2”
3. Installare:
• Alloggiamento pompa dell’acqua “1”
• Bullone alloggiamento pompa dell’acqua “2”
• Rondella “3”
• Tappo di scarico refrigerante “4”Bullone alloggiamento pompa
dell’acqua
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bullone di scarico refrigerante
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
New
21
1New
T R..
New
T R..
2
2
43 1
New

7
IMPIANTO DEL CARBURANTE
SERBATOIO DEL CARBURANTE.................................................................. 7-1
RIMOZIONE DEL SERBATOIO DEL CARBURANTE ............................... 7-3
RIMOZIONE DELLA POMPA DEL CARBURANTE ................................... 7-3
CONTROLLO DEL CORPO DELLA POMPA DEL CARBURANTE ........... 7-3
INSTALLAZIONE DELLA POMPA DEL CARBURANTE ........................... 7-4
INSTALLAZIONE DEL SERBATOIO DEL CARBURANTE ........................ 7-4
CONTROLLO DELLA PRESSIONE DEL CARBURANTE ......................... 7-5
CONTROLLO DELL’AMMORTIZZATORE................................................. 7-5
CONTROLLO E SOSTITUZIONE DELLA PROTEZIONE ......................... 7-5
CORPO FARFALLATO.................................................................................... 7-7
CONTROLLO DELL’INIETTORE ............................................................. 7-10
CONTROLLO DEL CORPO FARFALLATO ............................................. 7-10
CONTROLLO DEL GIUNTO DEL CORPO FARFALLATO ...................... 7-11
REGOLAZIONE DEL SENSORE DELLA POSIZIONE DELLA
VALVOLA A FARFALLA .......................................................................... 7-11

SERBATOIO DEL CARBURANTE
7-1
HAS1SM1305
NOTA
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base relative
alla manutenzione di motocicli Yamaha (p.es. concessionari Yamaha, tecnici della manutenzione,
ecc.). Alle persone con scarse conoscenze e competenze in materia di manutenzione si consiglia di
non eseguire alcun intervento di ispezione, regolazione, smontaggio o rimontaggio facendo esclusi-
vamente riferimento al presente manuale. Ciò potrebbe comportare problemi di manutenzione e dan-
ni meccanici.

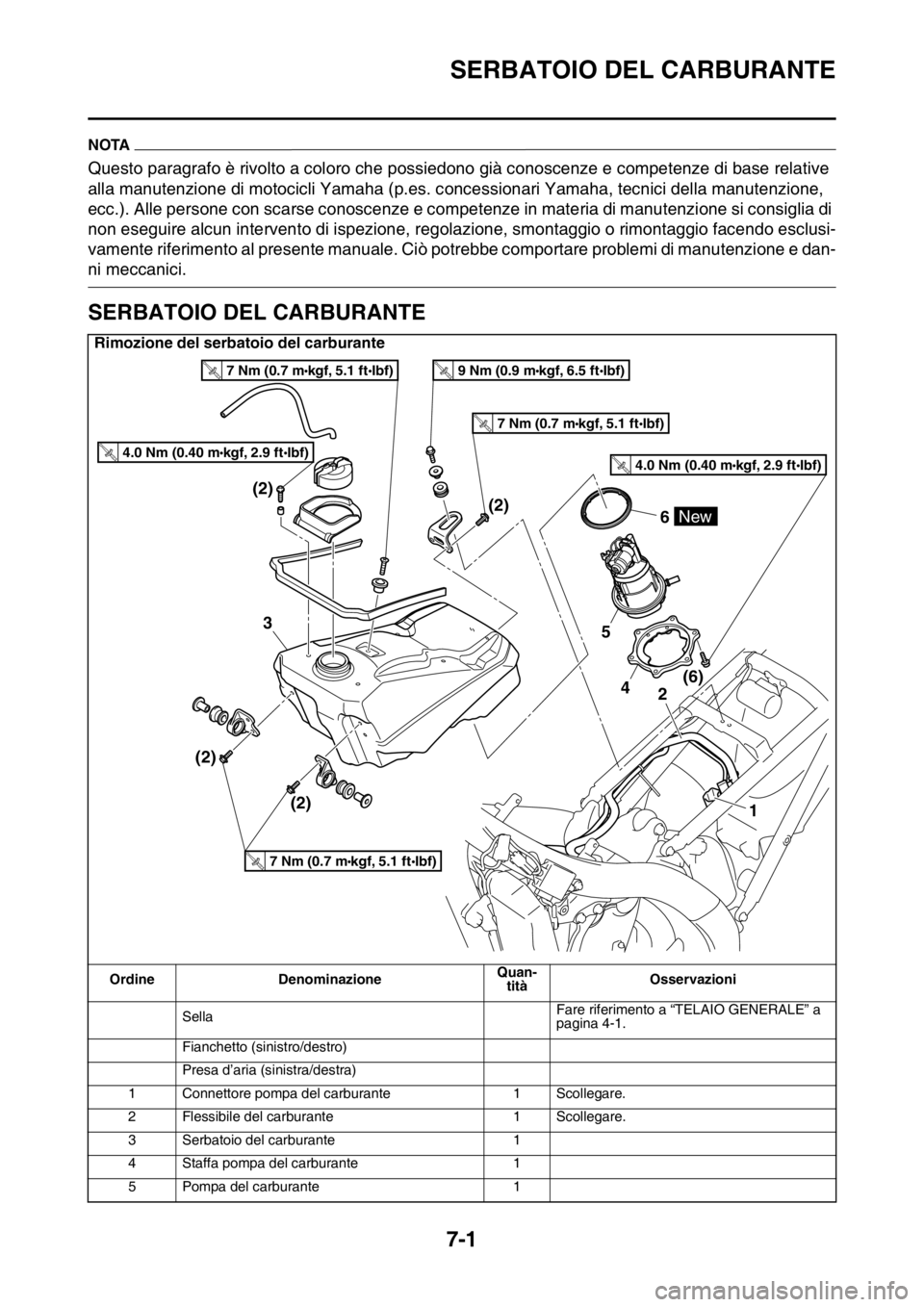

HAS1SM1306SERBATOIO DEL CARBURANTE
Rimozione del serbatoio del carburante
Ordine DenominazioneQuan-
titàOsservazioni
SellaFare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Fianchetto (sinistro/destro)
Presa d’aria (sinistra/destra)
1 Connettore pompa del carburante 1 Scollegare.
2 Flessibile del carburante 1 Scollegare.
3 Serbatoio del carburante 1
4 Staffa pompa del carburante 1
5 Pompa del carburante 1
4(6) (2)
(2) (2)(2)2
5
6
3
1
New
4.0 Nm (0.40 mkgf, 2.9 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
9 Nm (0.9 mkgf, 6.5 ftIbf)T.R.
4.0 Nm (0.40 mkgf, 2.9 ftIbf)T.R.

SERBATOIO DEL CARBURANTE
7-2
6 Guarnizione pompa carburante 1
Per l’installazione, invertire la procedura di
rimozione.

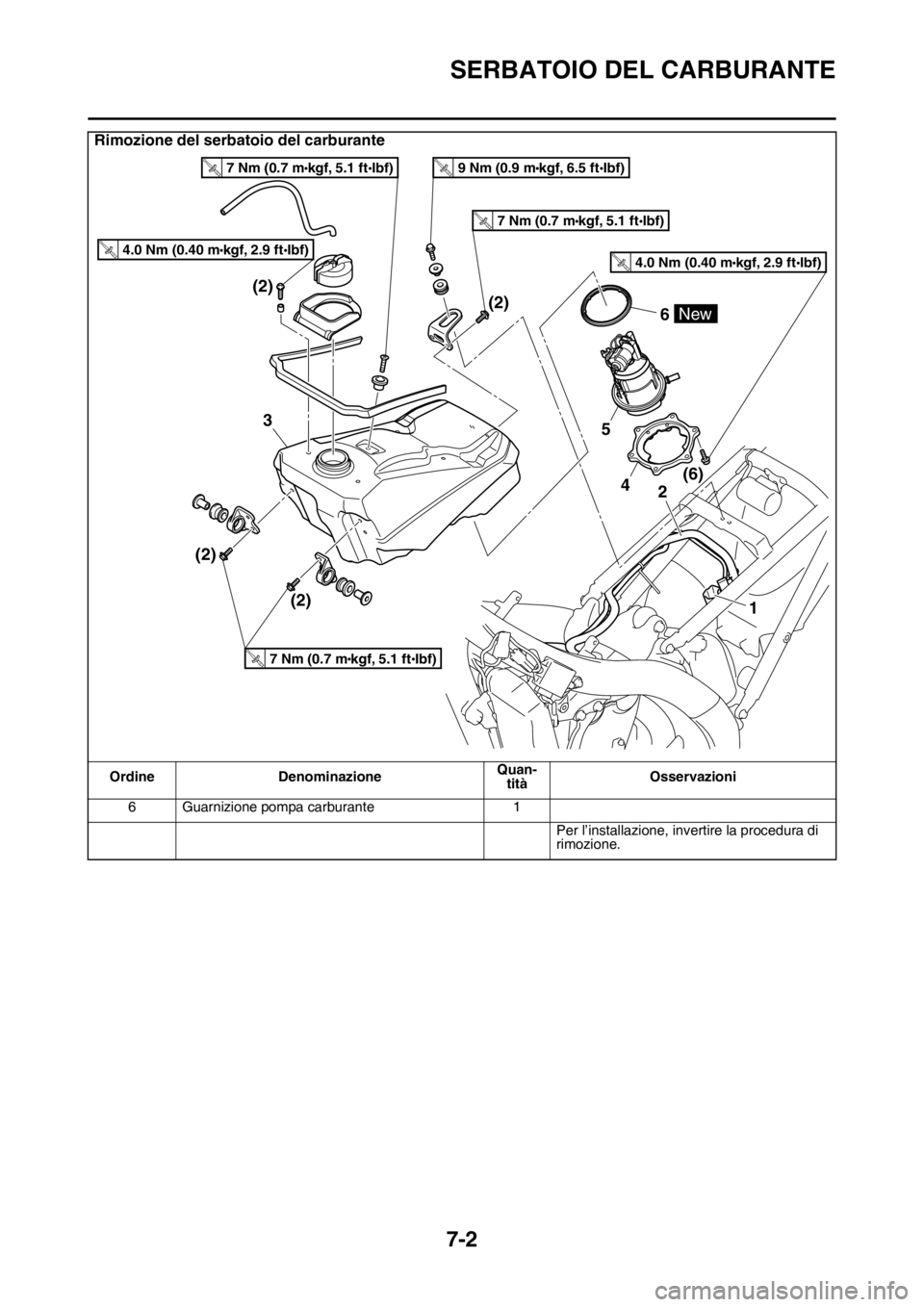

Rimozione del serbatoio del carburante
