2014 YAMAHA YZ250F Manuale duso (in Italian)

FRENO ANTERIORE
4-15
Smontaggio pinza del freno anteriore
Ordine DenominazioneQuan-
titàOsservazioni
1 Pistoncino della pinza freno 2
2Guarnizione parapolvere pistoncino della pinza
freno2
3 Guarnizione pistoncino della pinza freno 2
4 Vite di spurgo 1
Per il montaggio, invertire la procedura di
smontaggio.
12
34
S
S
BF
BF
T R..6 Nm (0.6 m kgf, 4.3 ft Ibf)

FRENO ANTERIORE
4-16

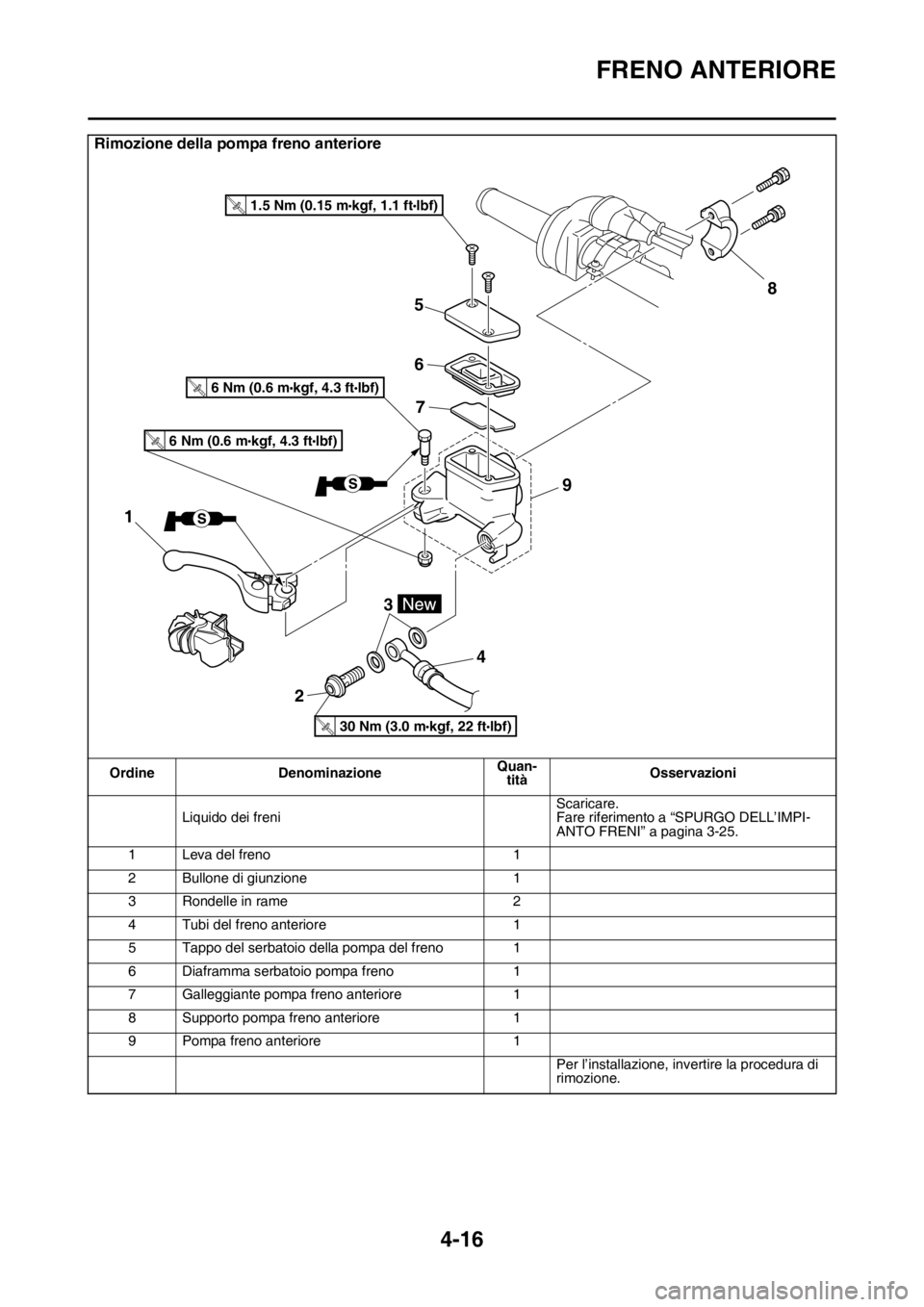

Rimozione della pompa freno anteriore
Ordine DenominazioneQuan-
titàOsservazioni
Liquido dei freniScaricare.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
1 Leva del freno 1
2 Bullone di giunzione 1
3 Rondelle in rame 2
4 Tubi del freno anteriore 1
5 Tappo del serbatoio della pompa del freno 1
6 Diaframma serbatoio pompa freno 1
7 Galleggiante pompa freno anteriore 1
8 Supporto pompa freno anteriore 1
9 Pompa freno anteriore 1
Per l’installazione, invertire la procedura di
rimozione.
5
6
7
23
48
9
1
T.R.30 Nm (3.0 mlbf) kgf, 22 ft
T.R.1.5 Nm (0.15 mlbf) kgf, 1.1 ft
T.R.6 Nm (0.6 mlbf) kgf, 4.3 ft
T.R.6 Nm (0.6 mlbf) kgf, 4.3 ft

FRENO ANTERIORE
4-17

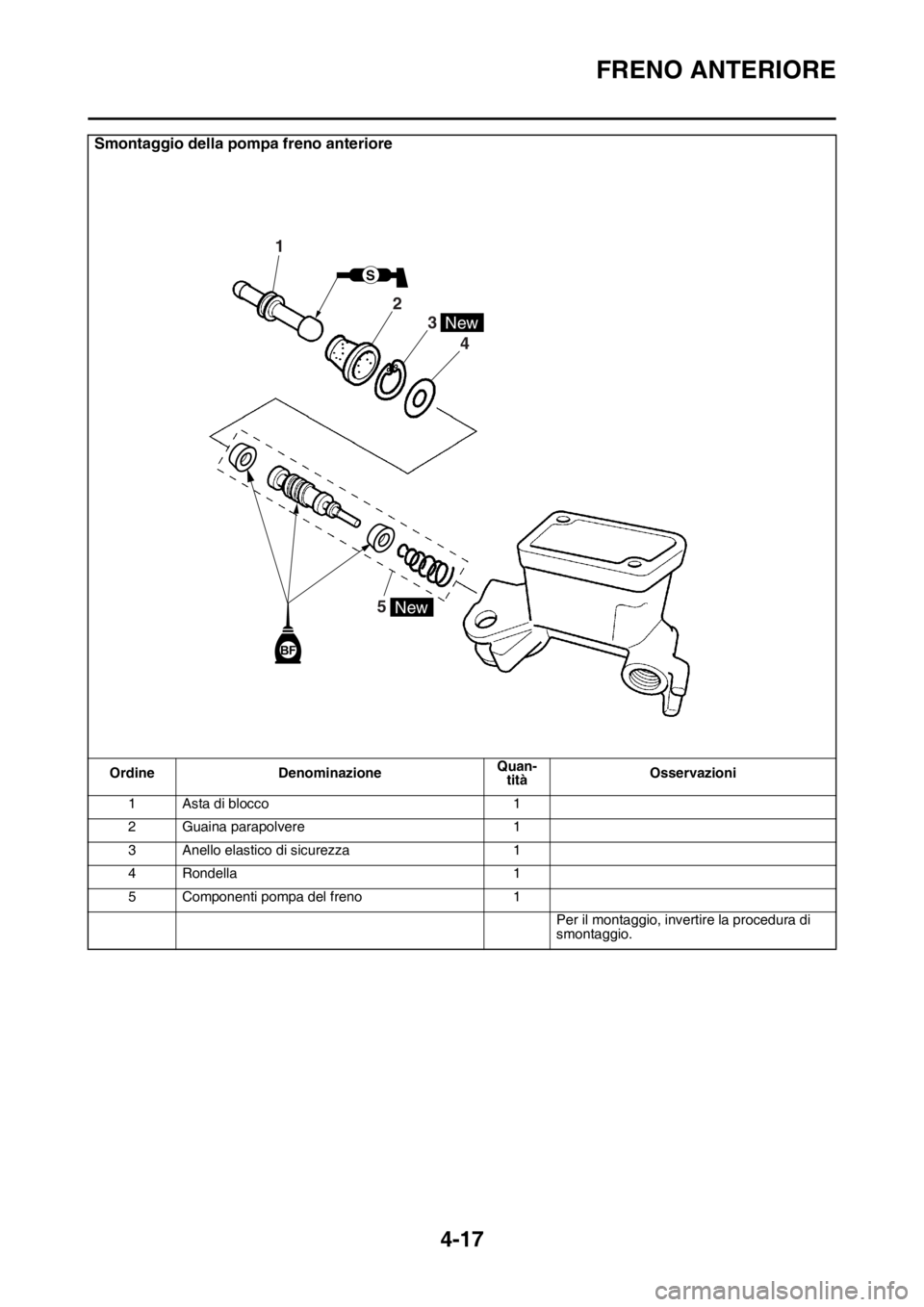

Smontaggio della pompa freno anteriore
Ordine DenominazioneQuan-
titàOsservazioni
1 Asta di blocco 1
2 Guaina parapolvere 1
3 Anello elastico di sicurezza 1
4 Rondella 1
5 Componenti pompa del freno 1
Per il montaggio, invertire la procedura di
smontaggio.
BF
5
4
3
2
1
S
New
New

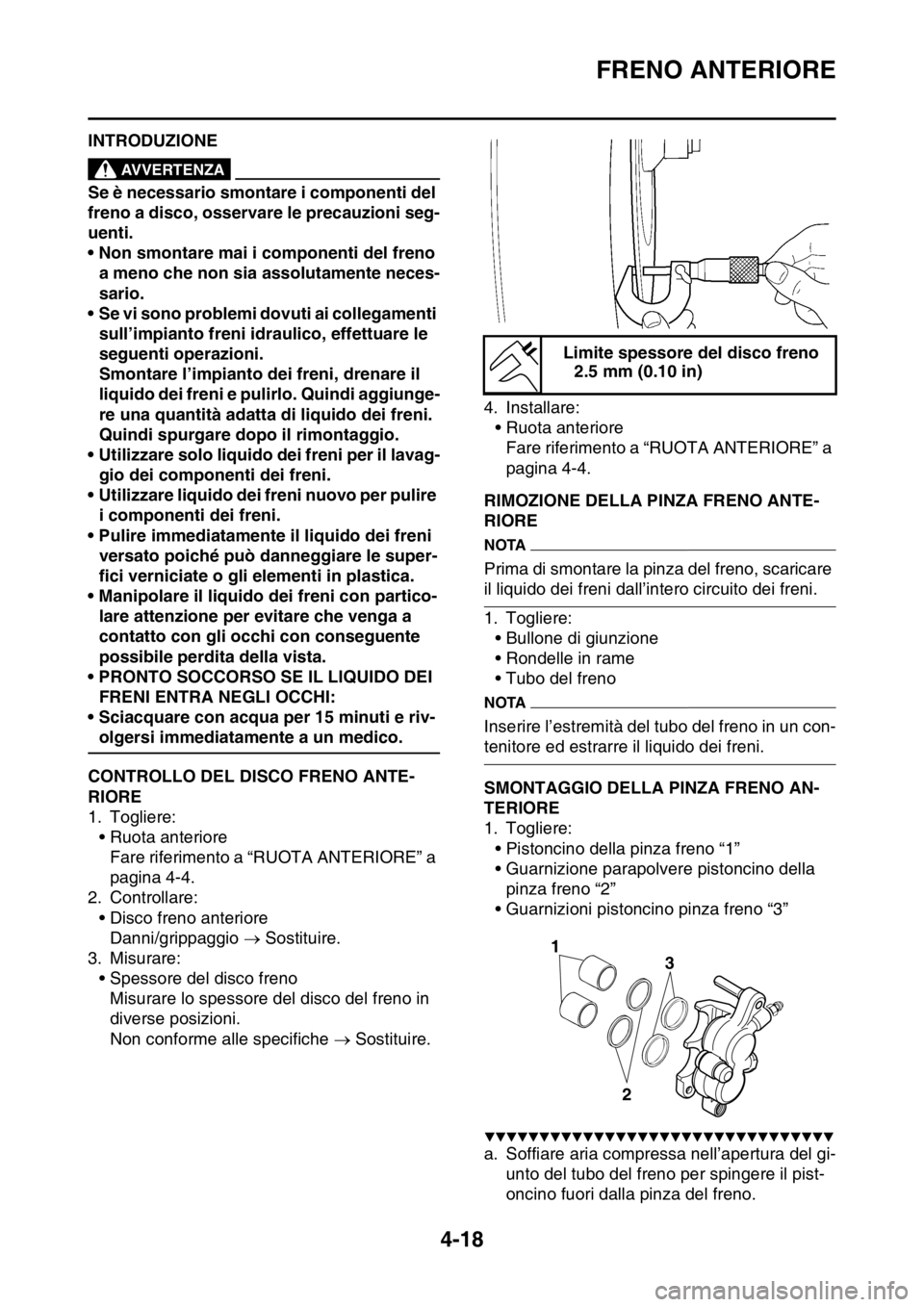

FRENO ANTERIORE
4-18
HAS1SM1136INTRODUZIONEEWA14100
AVVERTENZA
Se è necessario smontare i componenti del
freno a disco, osservare le precauzioni seg-
uenti.
• Non smontare mai i componenti del freno
a meno che non sia assolutamente neces-
sario.
• Se vi sono problemi dovuti ai collegamenti
sull’impianto freni idraulico, effettuare le
seguenti operazioni.
Smontare l’impianto dei freni, drenare il
liquido dei freni e pulirlo. Quindi aggiunge-
re una quantità adatta di liquido dei freni.
Quindi spurgare dopo il rimontaggio.
• Utilizzare solo liquido dei freni per il lavag-
gio dei componenti dei freni.
• Utilizzare liquido dei freni nuovo per pulire
i componenti dei freni.
• Pulire immediatamente il liquido dei freni
versato poiché può danneggiare le super-
fici verniciate o gli elementi in plastica.
• Manipolare il liquido dei freni con partico-
lare attenzione per evitare che venga a
contatto con gli occhi con conseguente
possibile perdita della vista.
• PRONTO SOCCORSO SE IL LIQUIDO DEI
FRENI ENTRA NEGLI OCCHI:
• Sciacquare con acqua per 15 minuti e riv-
olgersi immediatamente a un medico.
HAS1SM1137CONTROLLO DEL DISCO FRENO ANTE-
RIORE
1. Togliere:
• Ruota anteriore
Fare riferimento a “RUOTA ANTERIORE” a
pagina 4-4.
2. Controllare:
• Disco freno anteriore
Danni/grippaggio  Sostituire.
3. Misurare:
• Spessore del disco freno
Misurare lo spessore del disco del freno in
diverse posizioni.
Non conforme alle specifiche  Sostituire.4. Installare:
• Ruota anteriore
Fare riferimento a “RUOTA ANTERIORE” a
pagina 4-4.
HAS1SM1138RIMOZIONE DELLA PINZA FRENO ANTE-
RIORE
NOTA
Prima di smontare la pinza del freno, scaricare
il liquido dei freni dall’intero circuito dei freni.
1. Togliere:
• Bullone di giunzione
• Rondelle in rame
• Tubo del freno
NOTA
Inserire l’estremità del tubo del freno in un con-
tenitore ed estrarre il liquido dei freni.
HAS1SM1139SMONTAGGIO DELLA PINZA FRENO AN-
TERIORE
1. Togliere:
• Pistoncino della pinza freno “1”
• Guarnizione parapolvere pistoncino della
pinza freno “2”
• Guarnizioni pistoncino pinza freno “3”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Soffiare aria compressa nell’apertura del gi-
unto del tubo del freno per spingere il pist-
oncino fuori dalla pinza del freno.Limite spessore del disco freno
2.5 mm (0.10 in)
3
2
1

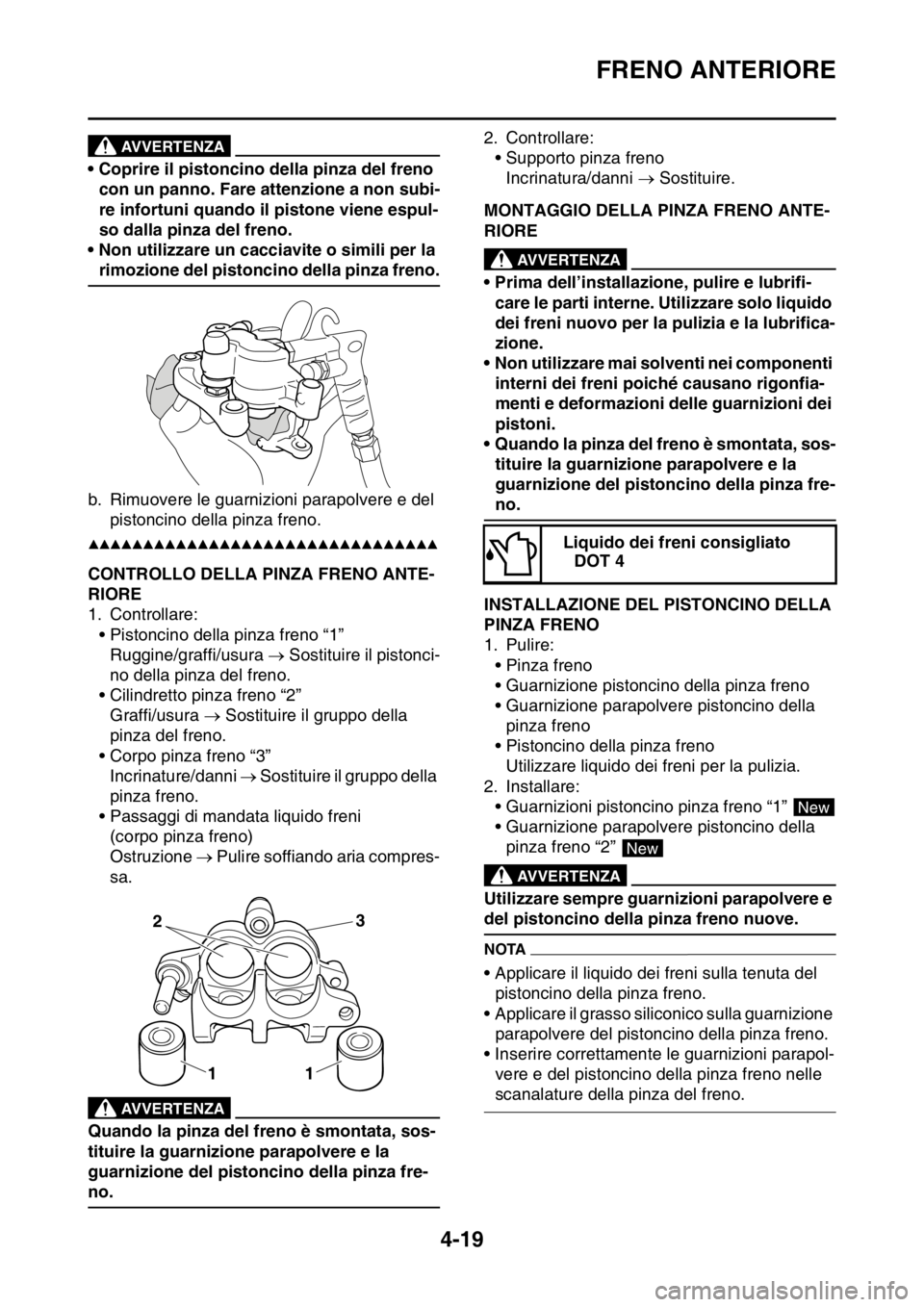

FRENO ANTERIORE
4-19
EWA13550
AVVERTENZA
• Coprire il pistoncino della pinza del freno
con un panno. Fare attenzione a non subi-
re infortuni quando il pistone viene espul-
so dalla pinza del freno.
• Non utilizzare un cacciavite o simili per la
rimozione del pistoncino della pinza freno.
b. Rimuovere le guarnizioni parapolvere e del
pistoncino della pinza freno.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM1140CONTROLLO DELLA PINZA FRENO ANTE-
RIORE
1. Controllare:
• Pistoncino della pinza freno “1”
Ruggine/graffi/usura  Sostituire il pistonci-
no della pinza del freno.
• Cilindretto pinza freno “2”
Graffi/usura  Sostituire il gruppo della
pinza del freno.
• Corpo pinza freno “3”
Incrinature/danni  Sostituire il gruppo della
pinza freno.
• Passaggi di mandata liquido freni
(corpo pinza freno)
Ostruzione  Pulire soffiando aria compres-
sa.
EWA13600
AVVERTENZA
Quando la pinza del freno è smontata, sos-
tituire la guarnizione parapolvere e la
guarnizione del pistoncino della pinza fre-
no.2. Controllare:
• Supporto pinza freno
Incrinatura/danni  Sostituire.
HAS1SM1141MONTAGGIO DELLA PINZA FRENO ANTE-
RIORE
EWA13620
AVVERTENZA
• Prima dell’installazione, pulire e lubrifi-
care le parti interne. Utilizzare solo liquido
dei freni nuovo per la pulizia e la lubrifica-
zione.
• Non utilizzare mai solventi nei componenti
interni dei freni poiché causano rigonfia-
menti e deformazioni delle guarnizioni dei
pistoni.
• Quando la pinza del freno è smontata, sos-
tituire la guarnizione parapolvere e la
guarnizione del pistoncino della pinza fre-
no.
HAS1SM1142INSTALLAZIONE DEL PISTONCINO DELLA
PINZA FRENO
1. Pulire:
• Pinza freno
• Guarnizione pistoncino della pinza freno
• Guarnizione parapolvere pistoncino della
pinza freno
• Pistoncino della pinza freno
Utilizzare liquido dei freni per la pulizia.
2. Installare:
• Guarnizioni pistoncino pinza freno “1”
• Guarnizione parapolvere pistoncino della
pinza freno “2”
EWA33DD033
AVVERTENZA
Utilizzare sempre guarnizioni parapolvere e
del pistoncino della pinza freno nuove.
NOTA
• Applicare il liquido dei freni sulla tenuta del
pistoncino della pinza freno.
• Applicare il grasso siliconico sulla guarnizione
parapolvere del pistoncino della pinza freno.
• Inserire correttamente le guarnizioni parapol-
vere e del pistoncino della pinza freno nelle
scanalature della pinza del freno.
2
113
Liquido dei freni consigliato
DOT 4
New
New

FRENO ANTERIORE
4-20
3. Installare:
• Pistoncino della pinza freno “1”
NOTA
Applicare il liquido dei freni all’esterno del pist-
oncino.
ECA33DD047
ATTENZIONE
• Installare il pistoncino con lato “a” rivolto
verso la pinza del freno.
• Non forzare mai per inserire.
HAS1SM1143INSTALLAZIONE DELLA PINZA FRENO AN-
TERIORE
1. Installare:
• Supporto pinza freno anteriore
• Pinza freno anteriore
(temporaneamente)
• Rondelle in rame
• Tubo del freno
• Bullone di giunzione
EWA13530
AVVERTENZA
È essenziale posizionare correttamente il
tubo del freno per garantire il funzionamen-
to in tutta sicurezza del veicolo. Fare riferi-
mento a “PERCORSO DEI CAVI” a pagina 2-
33.
ECA14170
ATTENZIONE
Assicurarsi che la parte del tubo “a” del
tubo del freno tocchi la sporgenza “b” sulla
pinza del freno.
2. Installare:
• Pinza freno anteriore
• Molla pastiglia freno
• Pastiglia del freno
• Perno pastiglia freno
• Supporto del tubo flessibile del freno
Fare riferimento a “CONTROLLO DELLE
PASTIGLIE DEL FRENO ANTERIORE” a
pagina 3-27.
3. Serrare:
• Bullone di montaggio del supporto del tubo
flessibile del freno “1”
NOTA
Assicurarsi che il supporto del tubo flessibile
del freno “2” sia installato con la sua estremità
superiore “a” allineata con il segno verniciato
“b” sul tubo flessibile dell'impianto dei freni.
Supporto pinza freno anteriore
28 Nm (2.8 m·kgf, 20 ft·lbf)
Bullone di giunzione tubo del fre-
no
30 Nm (3.0 m·kgf, 22 ft·lbf)
1
1
22
1
a
1
New
T R..
Perno pastiglia freno
17 Nm (1.7 m·kgf, 12 ft·lbf)
Bullone di montaggio del sup-
porto del tubo flessibile del freno
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
a
b
T R..
T R..
2
1 b
a

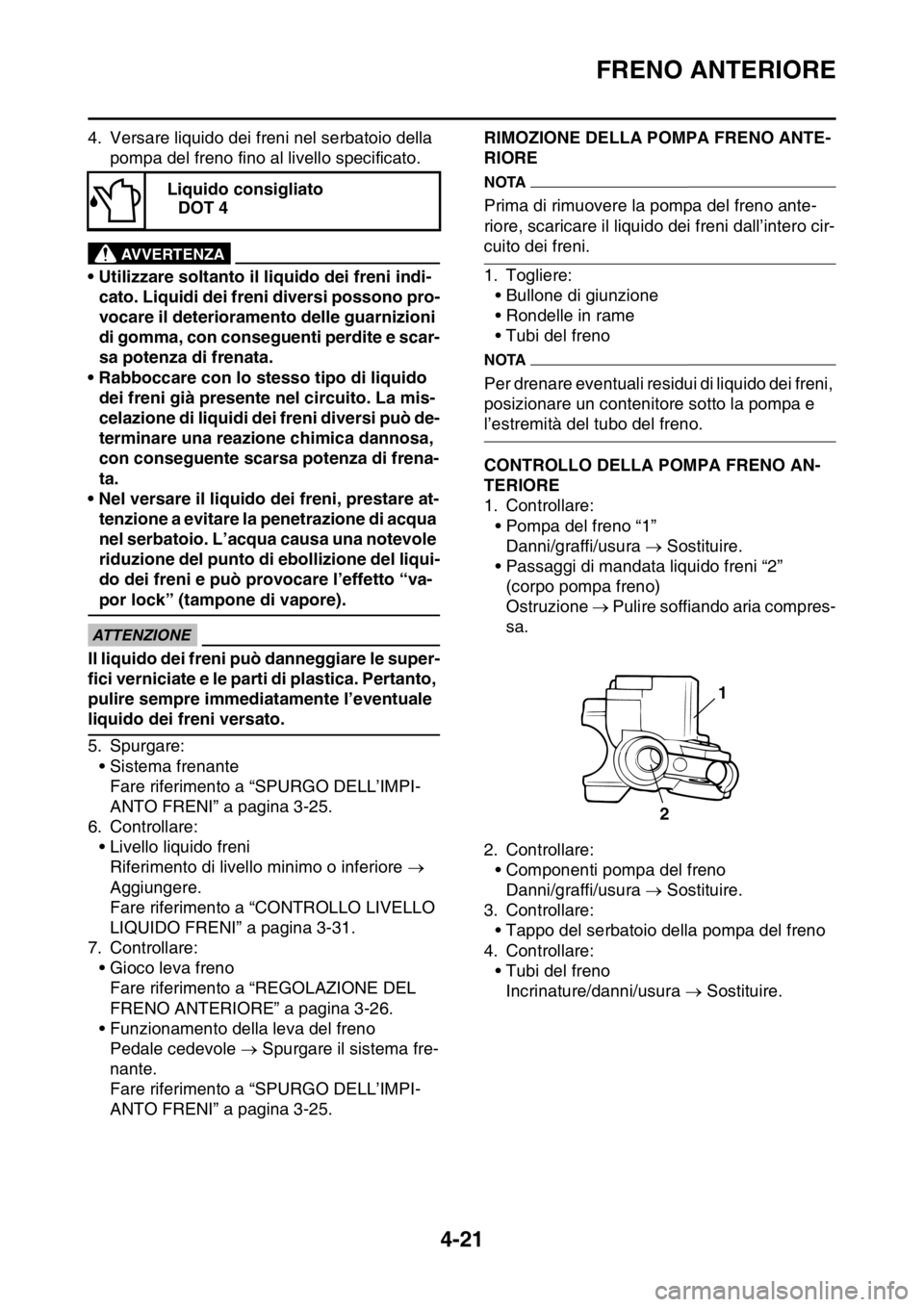

FRENO ANTERIORE
4-21
4. Versare liquido dei freni nel serbatoio della
pompa del freno fino al livello specificato.
EWA13090
AVVERTENZA
• Utilizzare soltanto il liquido dei freni indi-
cato. Liquidi dei freni diversi possono pro-
vocare il deterioramento delle guarnizioni
di gomma, con conseguenti perdite e scar-
sa potenza di frenata.
• Rabboccare con lo stesso tipo di liquido
dei freni già presente nel circuito. La mis-
celazione di liquidi dei freni diversi può de-
terminare una reazione chimica dannosa,
con conseguente scarsa potenza di frena-
ta.
• Nel versare il liquido dei freni, prestare at-
tenzione a evitare la penetrazione di acqua
nel serbatoio. L’acqua causa una notevole
riduzione del punto di ebollizione del liqui-
do dei freni e può provocare l’effetto “va-
por lock” (tampone di vapore).
ECA13540
ATTENZIONE
Il liquido dei freni può danneggiare le super-
fici verniciate e le parti di plastica. Pertanto,
pulire sempre immediatamente l’eventuale
liquido dei freni versato.
5. Spurgare:
• Sistema frenante
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
6. Controllare:
• Livello liquido freni
Riferimento di livello minimo o inferiore 
Aggiungere.
Fare riferimento a “CONTROLLO LIVELLO
LIQUIDO FRENI” a pagina 3-31.
7. Controllare:
• Gioco leva freno
Fare riferimento a “REGOLAZIONE DEL
FRENO ANTERIORE” a pagina 3-26.
• Funzionamento della leva del freno
Pedale cedevole  Spurgare il sistema fre-
nante.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
HAS1SM1144
RIMOZIONE DELLA POMPA FRENO ANTE-
RIORE
NOTA
Prima di rimuovere la pompa del freno ante-
riore, scaricare il liquido dei freni dall’intero cir-
cuito dei freni.
1. Togliere:
• Bullone di giunzione
• Rondelle in rame
• Tubi del freno
NOTA
Per drenare eventuali residui di liquido dei freni,
posizionare un contenitore sotto la pompa e
l’estremità del tubo del freno.
HAS1SM1145CONTROLLO DELLA POMPA FRENO AN-
TERIORE
1. Controllare:
• Pompa del freno “1”
Danni/graffi/usura  Sostituire.
• Passaggi di mandata liquido freni “2”
(corpo pompa freno)
Ostruzione  Pulire soffiando aria compres-
sa.
2. Controllare:
• Componenti pompa del freno
Danni/graffi/usura  Sostituire.
3. Controllare:
• Tappo del serbatoio della pompa del freno
4. Controllare:
• Tubi del freno
Incrinature/danni/usura  Sostituire.
HAS1SM1146
Liquido consigliato
DOT 4
1
2

FRENO ANTERIORE
4-22

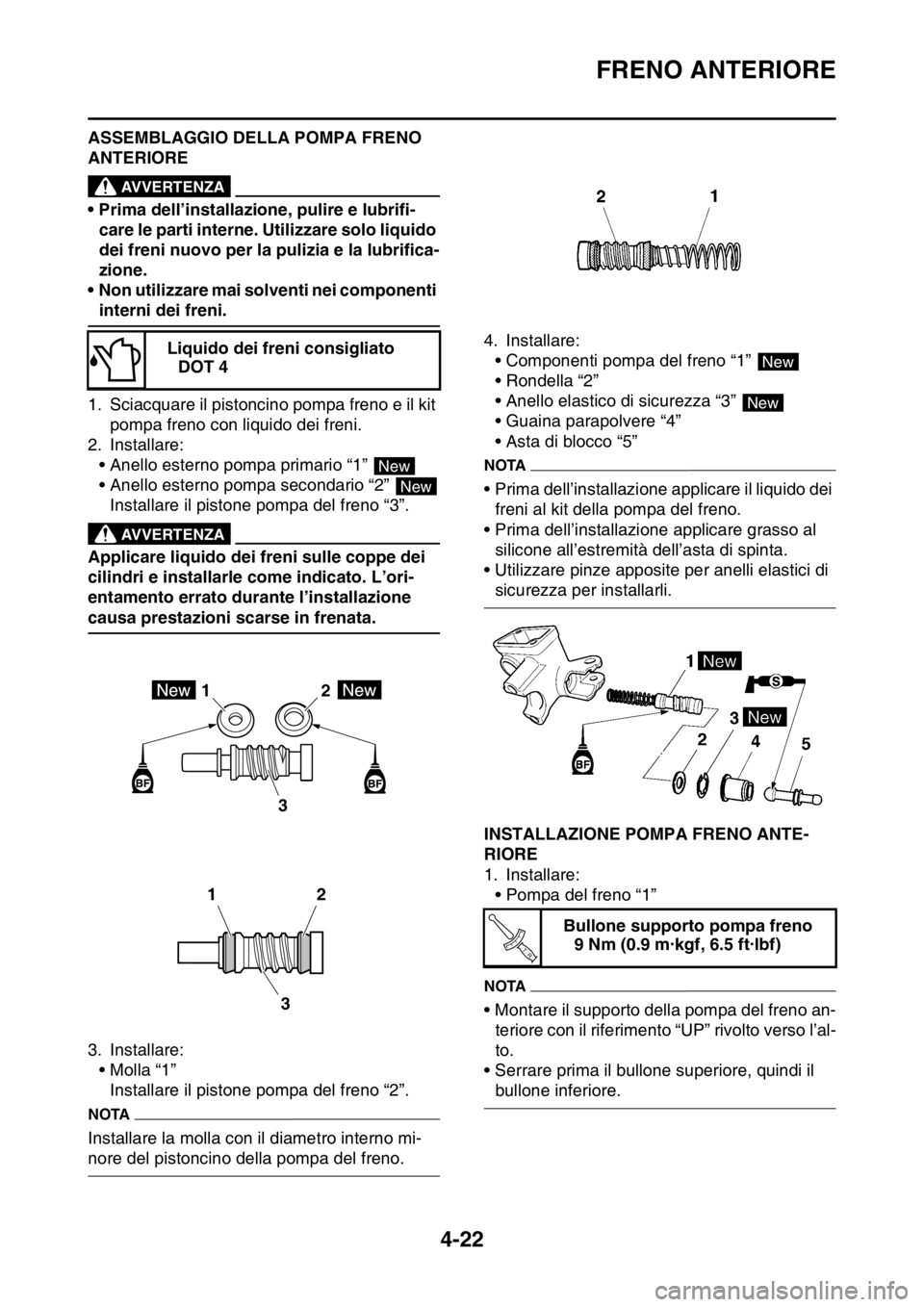

ASSEMBLAGGIO DELLA POMPA FRENO
ANTERIORE
EWA13520
AVVERTENZA
• Prima dell’installazione, pulire e lubrifi-
care le parti interne. Utilizzare solo liquido
dei freni nuovo per la pulizia e la lubrifica-
zione.
• Non utilizzare mai solventi nei componenti
interni dei freni.
1. Sciacquare il pistoncino pompa freno e il kit
pompa freno con liquido dei freni.
2. Installare:
• Anello esterno pompa primario “1”
• Anello esterno pompa secondario “2”
Installare il pistone pompa del freno “3”.
EWA13520
AVVERTENZA
Applicare liquido dei freni sulle coppe dei
cilindri e installarle come indicato. L’ori-
entamento errato durante l’installazione
causa prestazioni scarse in frenata.
3. Installare:
• Molla “1”
Installare il pistone pompa del freno “2”.
NOTA
Installare la molla con il diametro interno mi-
nore del pistoncino della pompa del freno.4. Installare:
• Componenti pompa del freno “1”
• Rondella “2”
• Anello elastico di sicurezza “3”
• Guaina parapolvere “4”
• Asta di blocco “5”
NOTA
• Prima dell’installazione applicare il liquido dei
freni al kit della pompa del freno.
• Prima dell’installazione applicare grasso al
silicone all’estremità dell’asta di spinta.
• Utilizzare pinze apposite per anelli elastici di
sicurezza per installarli.
HAS1SM1147INSTALLAZIONE POMPA FRENO ANTE-
RIORE
1. Installare:
• Pompa del freno “1”
NOTA
• Montare il supporto della pompa del freno an-
teriore con il riferimento “UP” rivolto verso l’al-
to.
• Serrare prima il bullone superiore, quindi il
bullone inferiore. Liquido dei freni consigliato
DOT 4
New
New
12
3
2 1
3
Bullone supporto pompa freno
9 Nm (0.9 m·kgf, 6.5 ft·lbf)
New
New
T R..
