2014 YAMAHA YZ250F Manuale duso (in Italian)

RUOTA ANTERIORE
4-7
2. Installare:
• Disco freno “1”
• Bullone disco freno “2”
NOTA
Serrare i bulloni in fasi e usando uno schema
incrociato.
3. Installare:
• Collare “1”
NOTA
Applicare il grasso a base di sapone di litio sul
labbro del paraolio.
HAS1SM1127
INSTALLAZIONE DELLA RUOTA ANTE-
RIORE (DISCO)
1. Installare:
• Ruota anteriore
NOTA
Installare correttamente il disco freno “1” tra le
pastiglie del freno “2”.
2. Installare:
• Asse ruota anteriore “1”
NOTA
Applicare il grasso a base di sapone di litio
sull’asse della ruota anteriore.
3. Serrare:
• Dado dell'asse ruota anteriore “1”
ECA14140
ATTENZIONE
Prima di stringere il dado dell’asse ruota an-
teriore, premere con decisione sul manu-
brio varie volte e controllare se la forcella
anteriore si alza e si abbassa agevolmente. Bullone disco freno
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
LOCTITE®
1
T R..
1
LS
Dado dell’asse ruota anteriore
115 Nm (11.5 m·kgf, 83 ft·lbf)
T R..

RUOTA ANTERIORE
4-8
4. Serrare:
• Bullone di serraggio asse della ruota ante-
riore “1”
Bullone di serraggio asse della
ruota anteriore
21 Nm (2.1 m·kgf, 15 ft·lbf)
1
T R..
1 1

RUOTA POSTERIORE
4-9
HAS1SM1128
RUOTA POSTERIORE
Rimozione della ruota posteriore
Ordine DenominazioneQuan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
1 Dado (asse della ruota posteriore) 1
2 Asse ruota posteriore 1
3 Estrattore catena di trasmissione 2
4 Ruota posteriore 1
5Collari 2
6 Corona della ruota posteriore 1
7 Paraolio 2
8 Anello elastico di sicurezza 1
9 Cuscinetto 3
10 Disco freno 1
Per l’installazione, invertire la procedura di
rimozione.
(6)
21 Nm (2.1 m•kgf, 15 ft•Ibf)T.R.
2 5
7 9
LS
LS(6)
46
1
(6) 3
LS
8
9 10
7 5
LT
14 Nm (1.4 m•kgf, 10 ft•Ibf)T.R.
3
21 Nm (2.1 m•kgf, 15 ft•Ibf)T.R.
42 Nm (4.2 m•kgf, 30 ft•Ibf)T.R.
135 Nm (13.5 m•kgf, 98 ft•lbf)T.R.

RUOTA POSTERIORE
4-10
HAS1SM1129RIMOZIONE DELLA RUOTA POSTERIORE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
EWA13120
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Togliere:
• Dado asse ruota posteriore “1”
3. Allentare:
• Controdado “2”
4. Serrare:
• Bullone di regolazione “3”
5. Togliere:
• Asse ruota posteriore
• Ruota posteriore
NOTA
• Spingere la ruota posteriore in avanti e rimuo-
vere la catena di trasmissione dalla corona
della ruota posteriore.
• Non premere il pedale del freno con la ruota
posteriore rimossa.
HAS1SM1130CONTROLLO DELLA RUOTA POSTERIORE
1. Controllare:
• Asse ruota posteriore
• Ruota posteriore
• Cuscinetto
• Paraolio
Fare riferimento a “CONTROLLO DELLA
RUOTA ANTERIORE” a pagina 4-5.
2. Controllare:
• Pneumatico/i
• Ruota posteriore
Danni/usura  Sostituire.
Fare riferimento a “CONTROLLO DEI
PNEUMATICI” a pagina 3-37 e “CONTROL-
LO RUOTE” a pagina 3-38.
3. Controllare:
• Raggi
Fare riferimento a “CONTROLLO DELLA
RUOTA ANTERIORE” a pagina 4-5.4. Misurare:
• Disassamento radiale della ruota
• Disassamento laterale della ruota
Fare riferimento a “CONTROLLO DELLA
RUOTA ANTERIORE” a pagina 4-5.
HAS1SM1131SMONTAGGIO DELLA RUOTA POSTERI-
ORE
1. Togliere:
• Paraolio
• Cuscinetto
Fare riferimento a “SMONTAGGIO DELLA
RUOTA ANTERIORE” a pagina 4-6.
HAS1SM1132CONTROLLO E SOSTITUZIONE DELLA CO-
RONA DELLA RUOTA POSTERIORE
1. Controllare:
• Corona della ruota posteriore
Usura di più di 1/4 di dente “a”  Sostituire
in blocco la corona della ruota posteriore e la
ruota dentata di trasmissione.
Dente piegato  Sostituire in blocco la coro-
na della ruota posteriore e la ruota dentata di
trasmissione.
2. Sostituire:
• Corona della ruota posteriore
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere i dadi autobloccanti e la corona
della ruota posteriore.
b. Pulire il mozzo della ruota posteriore con un
panno pulito, specie le superfici a contatto
con la corona.
3
12
Limite di disassamento radiale
ruota
2.0 mm (0.08 in)
Limite di disassamento laterale
ruota
2.0 mm (0.08 in)
b. Corretto
1. Rullo catena di trasmissione
2. Corona della ruota posteriore

RUOTA POSTERIORE
4-11
c. Installare la nuova corona della ruota poste-
riore.
NOTA
Serrare i dadi autobloccanti in fasi e usando
uno schema incrociato.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM1133MONTAGGIO DELLA RUOTA POSTERIORE
1. Installare:
• Cuscinetto (lato destro) “1”
• Anello elastico di sicurezza “2”
• Distanziale “3”
• Cuscinetto (lato sinistro) “4”
• Paraolio “5”
NOTA
• Applicare grasso a base di sapone di litio al
cuscinetto e al labbro del paraolio quando li si
installa.
• Installare il cuscinetto con la guarnizione riv-
olta verso l’esterno.
• Per prima cosa installare il lato destro del cus-
cinetto.
• Installare il paraolio con i contrassegni o i nu-
meri identificativi del produttore rivolti verso
l’esterno.
ECA1DX1006
ATTENZIONE
Installare il cuscinetto premendo sulla pista
esterna in parallelo.
NOTA
Utilizzare un alloggiamento “1” che corrisponda
al diametro della pista esterna del cuscinetto e
del paraolio.
2. Installare:
• Disco freno “1”
• Bullone disco freno “2”
NOTA
Serrare i bulloni in fasi e usando uno schema
incrociato. Dado autobloccante corona della
ruota posteriore
42 Nm (4.2 m·kgf, 30 ft·lbf)
T R..
New
NewBullone disco freno
14 Nm (1.4 m·kgf, 10 ft·lbf)
LOCTITE®
5
43 1
25
LSLS
1
T R..

RUOTA POSTERIORE
4-12
3. Installare:
• Collare “1”
NOTA
Applicare il grasso a base di sapone di litio sul
labbro del paraolio.
HAS1SM1134INSTALLAZIONE DELLA RUOTA POSTERI-
ORE (DISCO)
1. Installare:
• Ruota posteriore
NOTA
Installare correttamente il disco freno “1” tra le
pastiglie del freno “2”.
2. Installare:
• Catena di trasmissione “1”
NOTA
Spingere la ruota posteriore “2” in avanti e in-
stallare la catena di trasmissione.
3. Installare:
• Tendicatena sinistro “1”
• Asse ruota posteriore “2”
NOTA
• Installare l’estrattore sinistro della catena di
trasmissione e inserire l’asse della ruota pos-
teriore dal lato sinistro.
• Applicare il grasso a base di sapone di litio
sull’asse della ruota posteriore.
4. Installare:
• Tendicatena destro “1”
• Rondella “2”
• Dado asse ruota posteriore “3”
NOTA
A questo punto, serrare temporaneamente il
dado (asse ruota posteriore).
5. Regolare:
• Tensione della catena “a”
Fare riferimento a “REGOLAZIONE TEN-
SIONE DELLA CATENA” a pagina 3-31.
1
LS
Tensione della catena di trasmis-
sione
50–60 mm (1.97–2.36 in)
1 2
LS
2
1
3
a

RUOTA POSTERIORE
4-13
6. Serrare:
• Dado asse ruota posteriore “1”
• Controdado “2”Dado dell’asse ruota
135 Nm (13.5 m·kgf, 98 ft·lbf)
Controdado
21 Nm (2.1 m·kgf, 15 ft·lbf)
T R..
T R..
1
2

FRENO ANTERIORE
4-14
HAS1SM1135

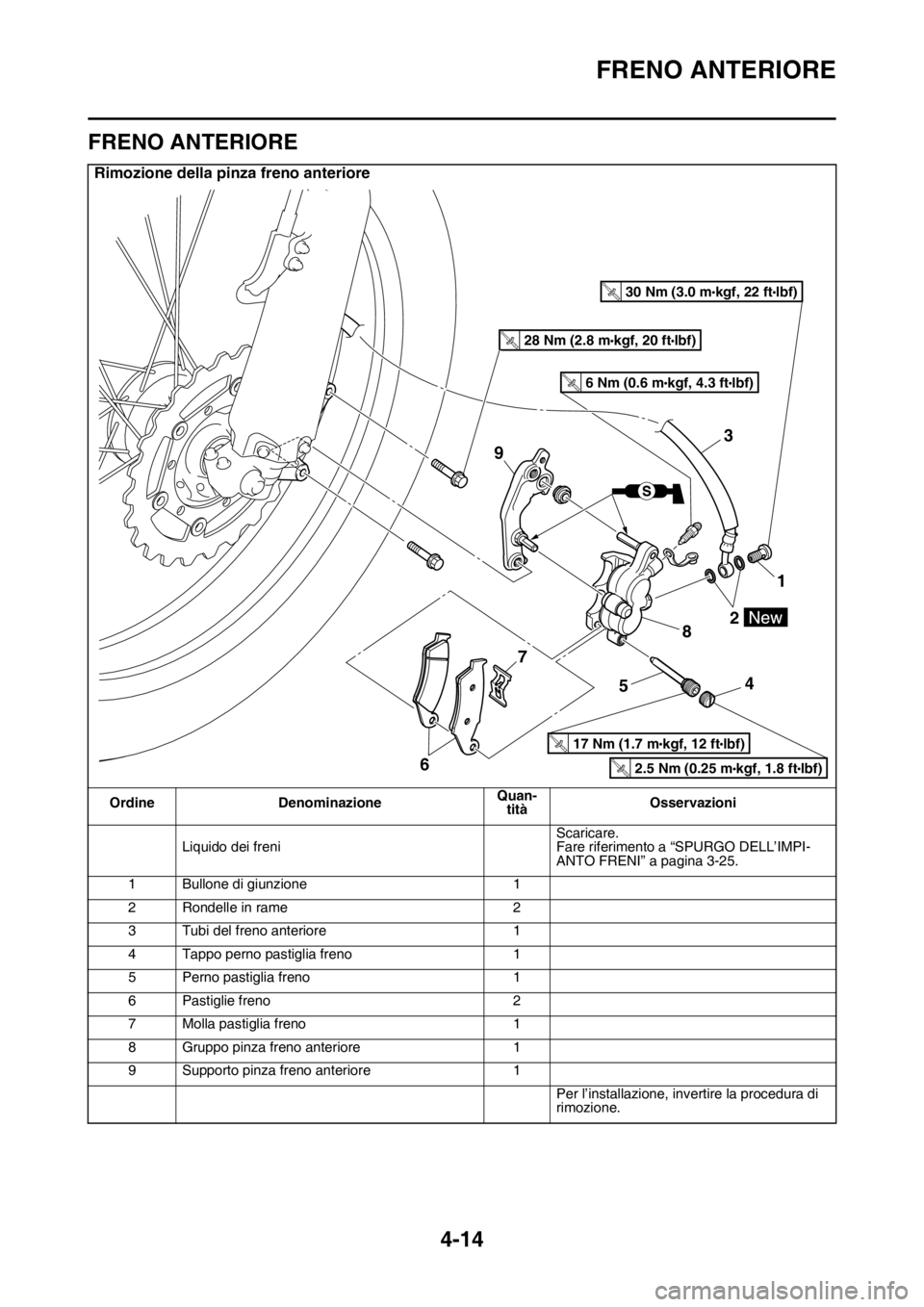

FRENO ANTERIORE
Rimozione della pinza freno anteriore
Ordine DenominazioneQuan-
titàOsservazioni
Liquido dei freniScaricare.
Fare riferimento a “SPURGO DELL’IMPI-
ANTO FRENI” a pagina 3-25.
1 Bullone di giunzione 1
2 Rondelle in rame 2
3 Tubi del freno anteriore 1
4 Tappo perno pastiglia freno 1
5 Perno pastiglia freno 1
6 Pastiglie freno 2
7 Molla pastiglia freno 1
8 Gruppo pinza freno anteriore 1
9 Supporto pinza freno anteriore 1
Per l’installazione, invertire la procedura di
rimozione.
3
9
1
2
8
4
5 7
6
T.R.30 Nm (3.0 mlbf) kgf, 22 ft
T.R.28 Nm (2.8 mlbf) kgf, 20 ft
T.R.17 Nm (1.7 mlbf) kgf, 12 ft
T.R.2.5 Nm (0.25 mlbf) kgf, 1.8 ft
T.R.6 Nm (0.6 mlbf) kgf, 4.3 ft
