2014 YAMAHA YZ250F Manuale duso (in Italian)

INFORMAZIONI DI SERVIZIO DI BASE
1-13
HAS1SM1029
INFORMAZIONI DI SERVIZIO DI
BASE
HAS1SM1030IMPIANTO ELETTRICO

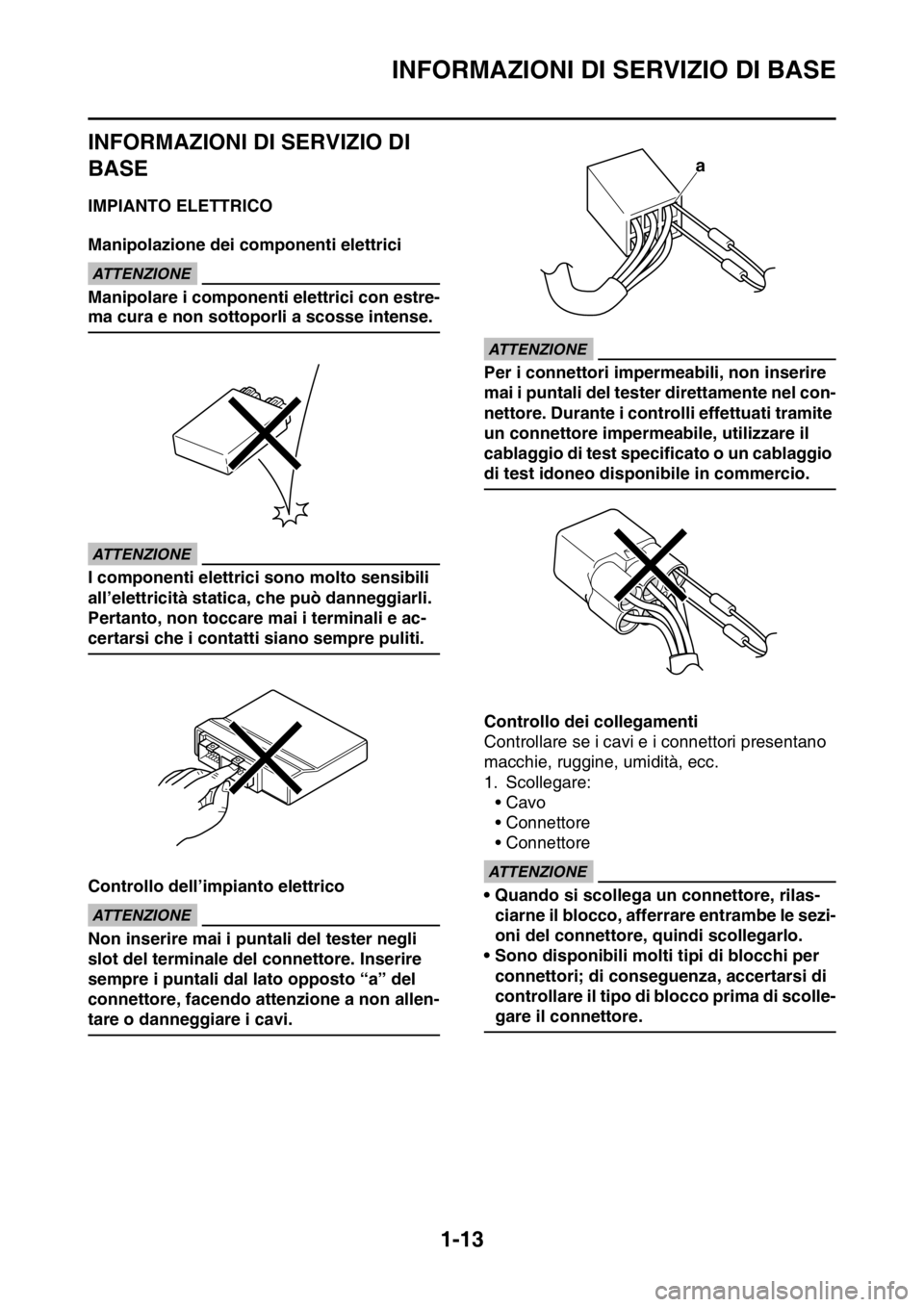

Manipolazione dei componenti elettrici
ECA16620
ATTENZIONE
Manipolare i componenti elettrici con estre-
ma cura e non sottoporli a scosse intense.
ECA16630
ATTENZIONE
I componenti elettrici sono molto sensibili
all’elettricità statica, che può danneggiarli.
Pertanto, non toccare mai i terminali e ac-
certarsi che i contatti siano sempre puliti.
Controllo dell’impianto elettrico
ECA14371
ATTENZIONE
Non inserire mai i puntali del tester negli
slot del terminale del connettore. Inserire
sempre i puntali dal lato opposto “a” del
connettore, facendo attenzione a non allen-
tare o danneggiare i cavi.
ECA16640
ATTENZIONE
Per i connettori impermeabili, non inserire
mai i puntali del tester direttamente nel con-
nettore. Durante i controlli effettuati tramite
un connettore impermeabile, utilizzare il
cablaggio di test specificato o un cablaggio
di test idoneo disponibile in commercio.
Controllo dei collegamenti
Controllare se i cavi e i connettori presentano
macchie, ruggine, umidità, ecc.
1. Scollegare:
•Cavo
• Connettore
• Connettore
ECA16780
ATTENZIONE
• Quando si scollega un connettore, rilas-
ciarne il blocco, afferrare entrambe le sezi-
oni del connettore, quindi scollegarlo.
• Sono disponibili molti tipi di blocchi per
connettori; di conseguenza, accertarsi di
controllare il tipo di blocco prima di scolle-
gare il connettore.
a

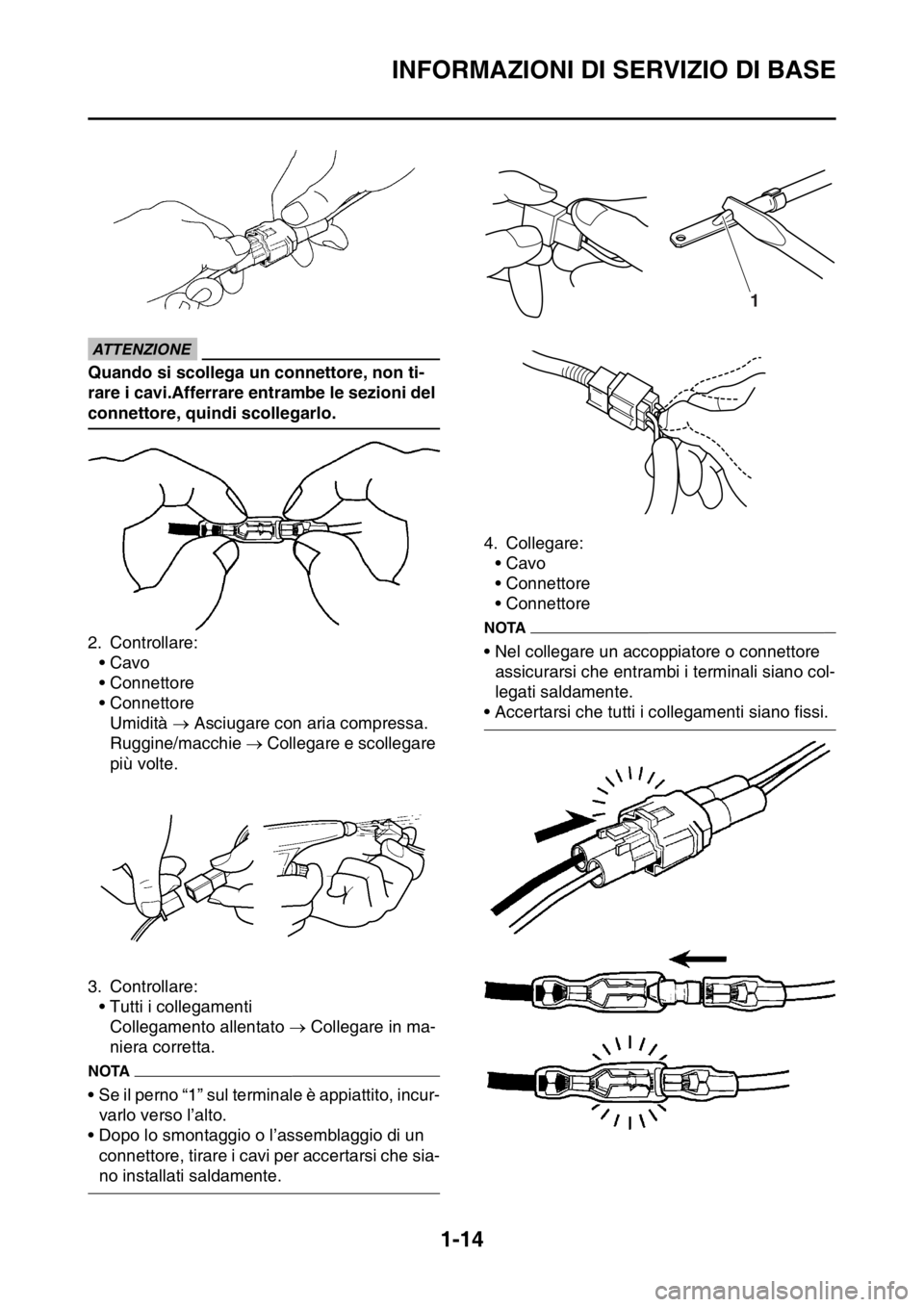

INFORMAZIONI DI SERVIZIO DI BASE
1-14
ECA16790
ATTENZIONE
Quando si scollega un connettore, non ti-
rare i cavi.Afferrare entrambe le sezioni del
connettore, quindi scollegarlo.
2. Controllare:
•Cavo
• Connettore
• Connettore
Umidità  Asciugare con aria compressa.
Ruggine/macchie  Collegare e scollegare
più volte.
3. Controllare:
• Tutti i collegamenti
Collegamento allentato  Collegare in ma-
niera corretta.
NOTA
• Se il perno “1” sul terminale è appiattito, incur-
varlo verso l’alto.
• Dopo lo smontaggio o l’assemblaggio di un
connettore, tirare i cavi per accertarsi che sia-
no installati saldamente.4. Collegare:
•Cavo
• Connettore
• Connettore
NOTA
• Nel collegare un accoppiatore o connettore
assicurarsi che entrambi i terminali siano col-
legati saldamente.
• Accertarsi che tutti i collegamenti siano fissi.
1

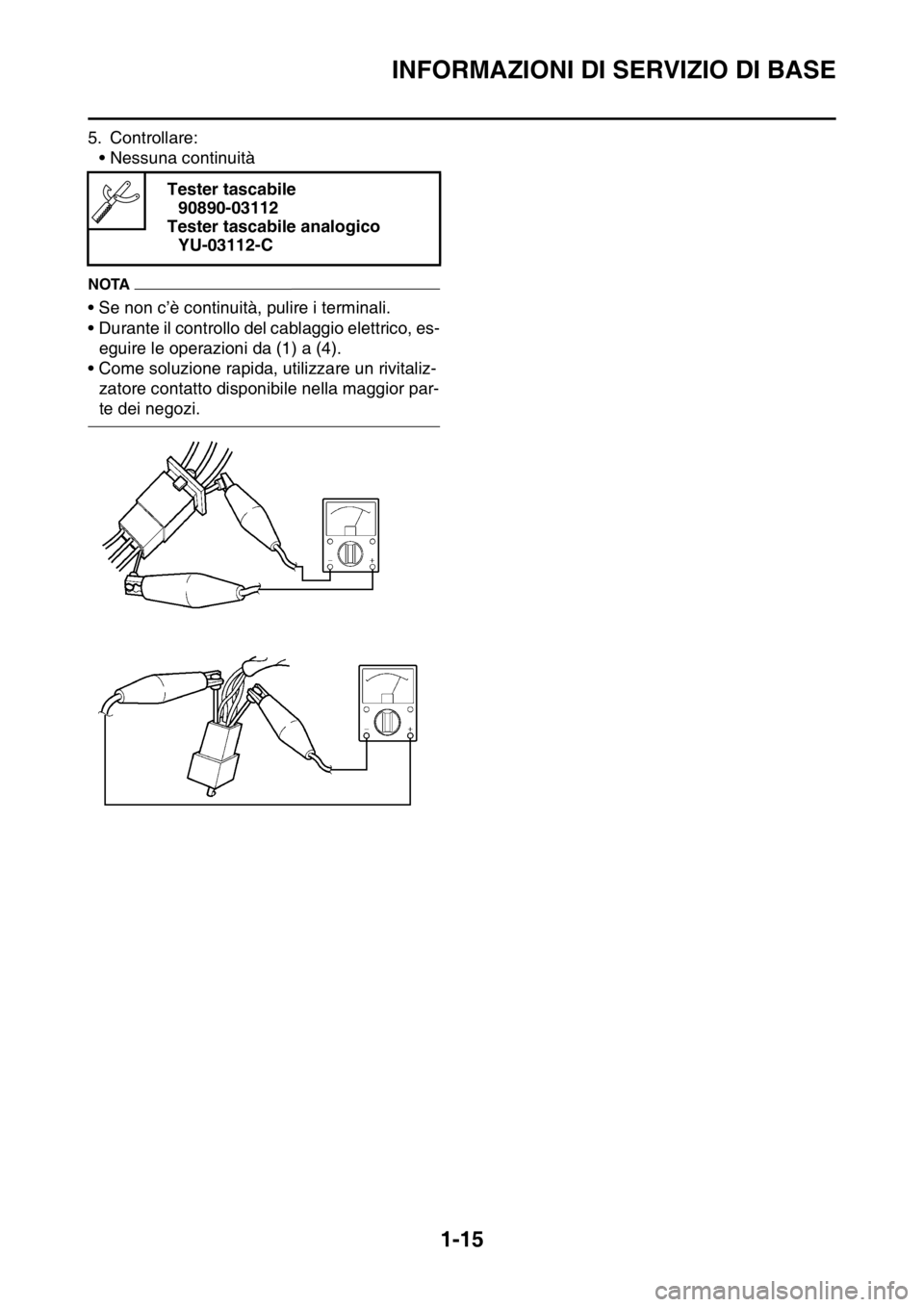

INFORMAZIONI DI SERVIZIO DI BASE
1-15
5. Controllare:
• Nessuna continuità
NOTA
• Se non c’è continuità, pulire i terminali.
• Durante il controllo del cablaggio elettrico, es-
eguire le operazioni da (1) a (4).
• Come soluzione rapida, utilizzare un rivitaliz-
zatore contatto disponibile nella maggior par-
te dei negozi.Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-C

ATTREZZI SPECIALI
1-16

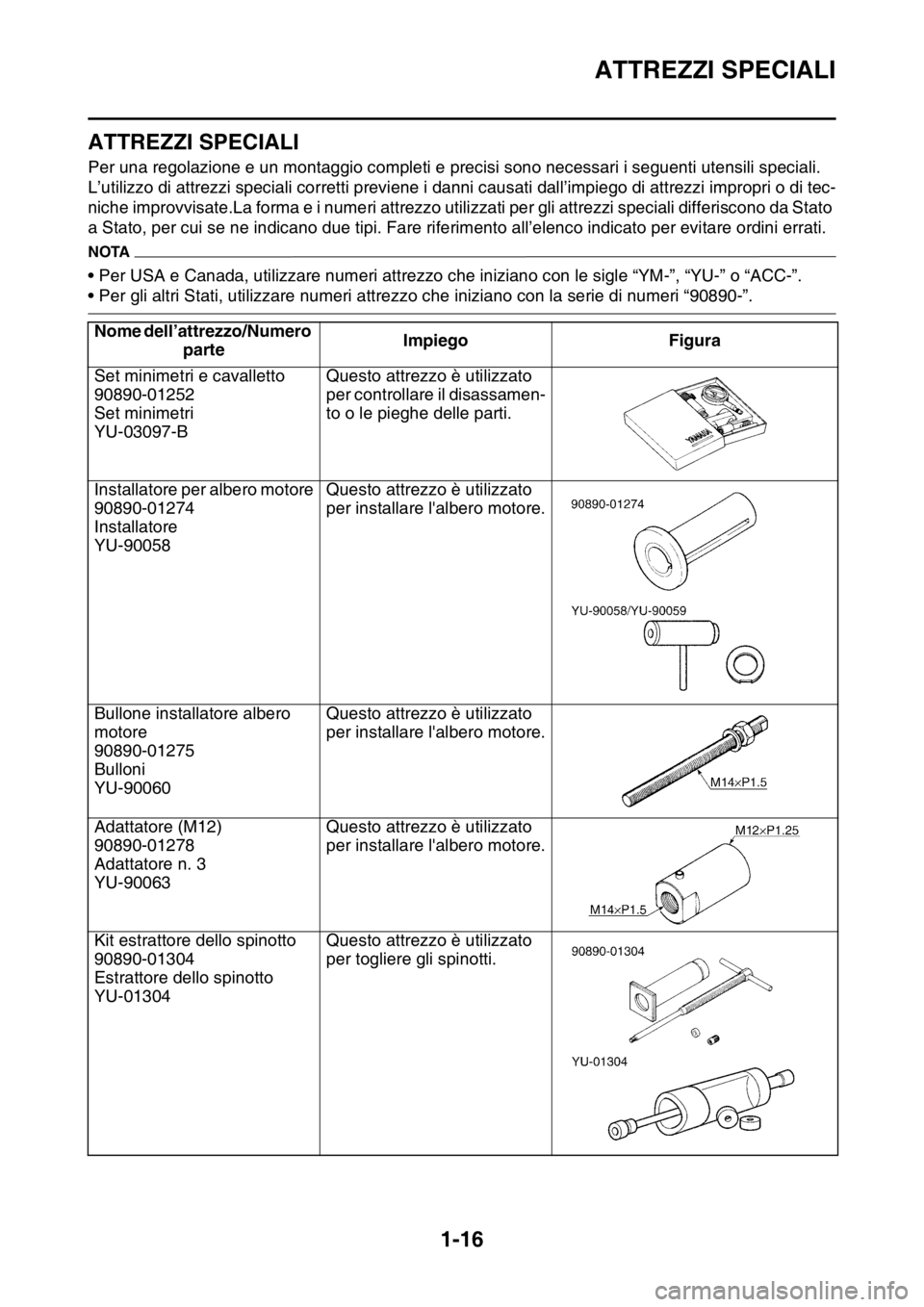

HAS1SM1031
ATTREZZI SPECIALI
Per una regolazione e un montaggio completi e precisi sono necessari i seguenti utensili speciali.
L’utilizzo di attrezzi speciali corretti previene i danni causati dall’impiego di attrezzi impropri o di tec-
niche improvvisate.La forma e i numeri attrezzo utilizzati per gli attrezzi speciali differiscono da Stato
a Stato, per cui se ne indicano due tipi. Fare riferimento all’elenco indicato per evitare ordini errati.
NOTA
• Per USA e Canada, utilizzare numeri attrezzo che iniziano con le sigle “YM-”, “YU-” o “ACC-”.
• Per gli altri Stati, utilizzare numeri attrezzo che iniziano con la serie di numeri “90890-”.
Nome dell’attrezzo/Numero
parteImpiego Figura
Set minimetri e cavalletto
90890-01252
Set minimetri
YU-03097-BQuesto attrezzo è utilizzato
per controllare il disassamen-
to o le pieghe delle parti.
Installatore per albero motore
90890-01274
Installatore
YU-90058Questo attrezzo è utilizzato
per installare l'albero motore.
Bullone installatore albero
motore
90890-01275
Bulloni
YU-90060Questo attrezzo è utilizzato
per installare l'albero motore.
Adattatore (M12)
90890-01278
Adattatore n. 3
YU-90063Questo attrezzo è utilizzato
per installare l'albero motore.
Kit estrattore dello spinotto
90890-01304
Estrattore dello spinotto
YU-01304Questo attrezzo è utilizzato
per togliere gli spinotti.

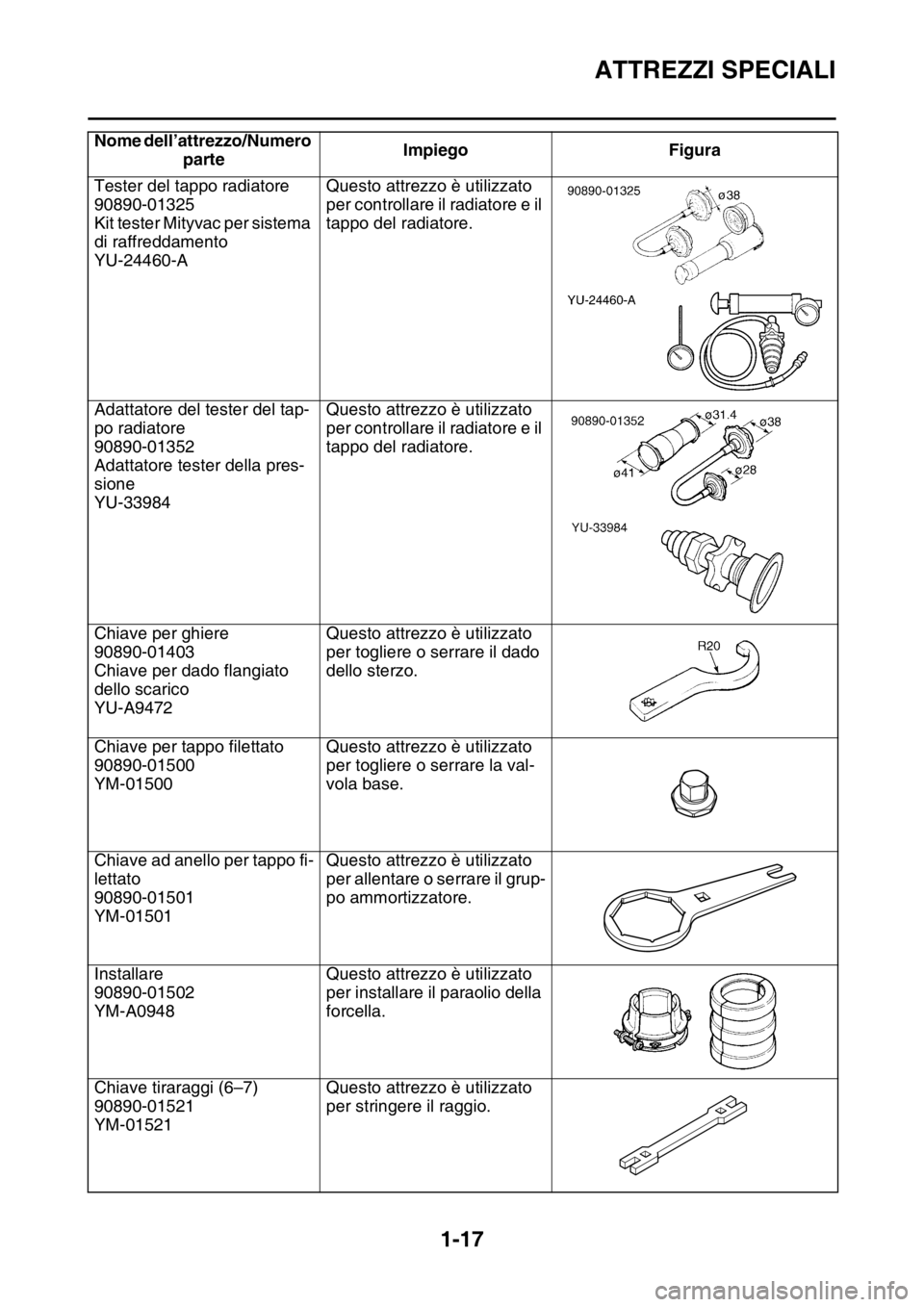

ATTREZZI SPECIALI
1-17
Tester del tappo radiatore
90890-01325
Kit tester Mityvac per sistema
di raffreddamento
YU-24460-AQuesto attrezzo è utilizzato
per controllare il radiatore e il
tappo del radiatore.
Adattatore del tester del tap-
po radiatore
90890-01352
Adattatore tester della pres-
sione
YU-33984Questo attrezzo è utilizzato
per controllare il radiatore e il
tappo del radiatore.
Chiave per ghiere
90890-01403
Chiave per dado flangiato
dello scarico
YU-A9472Questo attrezzo è utilizzato
per togliere o serrare il dado
dello sterzo.
Chiave per tappo filettato
90890-01500
YM-01500Questo attrezzo è utilizzato
per togliere o serrare la val-
vola base.
Chiave ad anello per tappo fi-
lettato
90890-01501
YM-01501Questo attrezzo è utilizzato
per allentare o serrare il grup-
po ammortizzatore.
Installare
90890-01502
YM-A0948Questo attrezzo è utilizzato
per installare il paraolio della
forcella.
Chiave tiraraggi (6–7)
90890-01521
YM-01521Questo attrezzo è utilizzato
per stringere il raggio. Nome dell’attrezzo/Numero
parteImpiego Figura

ATTREZZI SPECIALI
1-18
Tester tascabile
90890-03112
Tester tascabile analogico
YU-03112-CQuesto attrezzo è utilizzato
per misurare la tensione, la
corrente e la resistenza dei
componenti elettrici.
Stroboscopio
90890-03141
YU-03141Questo attrezzo è utilizzato
per misurare l’anticipo
dell’accensione.
Manometro
90890-03153
YU-03153Questo attrezzo è utilizzato
per misurare la pressione del
carburante.
Strumento di diagnostica
Yamaha
90890-03215Questo attrezzo è utilizzato
per controllare i codici di erro-
re o eseguire l’autodiagnosi.
Adattatore della pressione
del carburante
90890-03186
YM-03186Questo attrezzo è utilizzato
per montare il manometro.
Cablaggio di test per il sen-
sore della pressione S (3P)
90890-03207
YU-03207Questo attrezzo è utilizzato
per controllare la tensione in
ingresso del sensore di po-
sizione dell'acceleratore.
Cavo secondario strumento
di diagnostica FI
90890-03212
YU-03212Questo attrezzo è utilizzato
per collegare lo strumento di
diagnostica Yamaha a una
batteria.
Distanziatore (installatore per
albero motore)
90890-04081
Distanziale
YM-91044Questo attrezzo è utilizzato
per installare l’albero motore. Nome dell’attrezzo/Numero
parteImpiego Figura
YM-91044

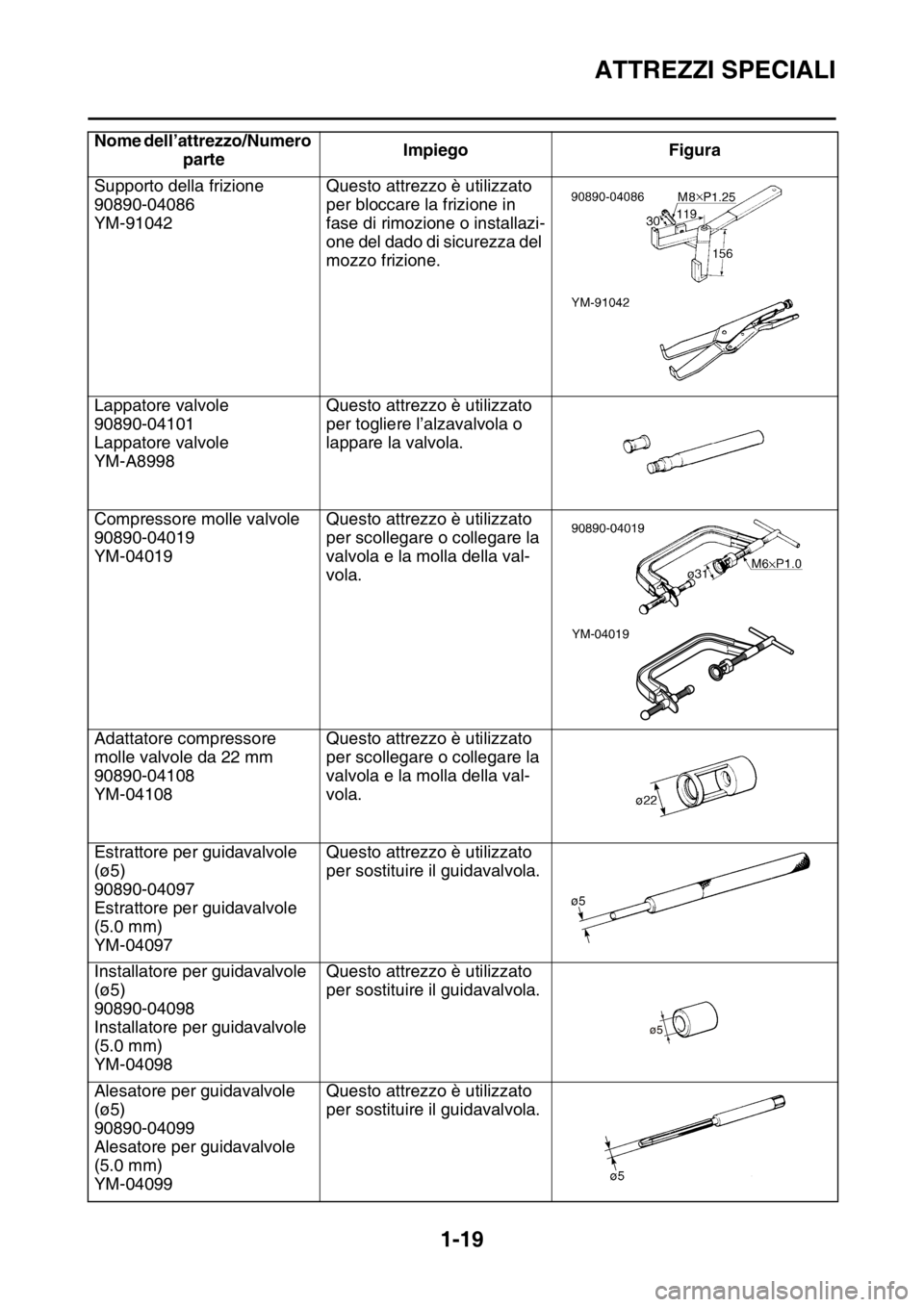

ATTREZZI SPECIALI
1-19
Supporto della frizione
90890-04086
YM-91042Questo attrezzo è utilizzato
per bloccare la frizione in
fase di rimozione o installazi-
one del dado di sicurezza del
mozzo frizione.
Lappatore valvole
90890-04101
Lappatore valvole
YM-A8998Questo attrezzo è utilizzato
per togliere l’alzavalvola o
lappare la valvola.
Compressore molle valvole
90890-04019
YM-04019Questo attrezzo è utilizzato
per scollegare o collegare la
valvola e la molla della val-
vola.
Adattatore compressore
molle valvole da 22 mm
90890-04108
YM-04108Questo attrezzo è utilizzato
per scollegare o collegare la
valvola e la molla della val-
vola.
Estrattore per guidavalvole
(ø5)
90890-04097
Estrattore per guidavalvole
(5.0 mm)
YM-04097Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Installatore per guidavalvole
(ø5)
90890-04098
Installatore per guidavalvole
(5.0 mm)
YM-04098Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Alesatore per guidavalvole
(ø5)
90890-04099
Alesatore per guidavalvole
(5.0 mm)
YM-04099Questo attrezzo è utilizzato
per sostituire il guidavalvola. Nome dell’attrezzo/Numero
parteImpiego Figura
YM-04019

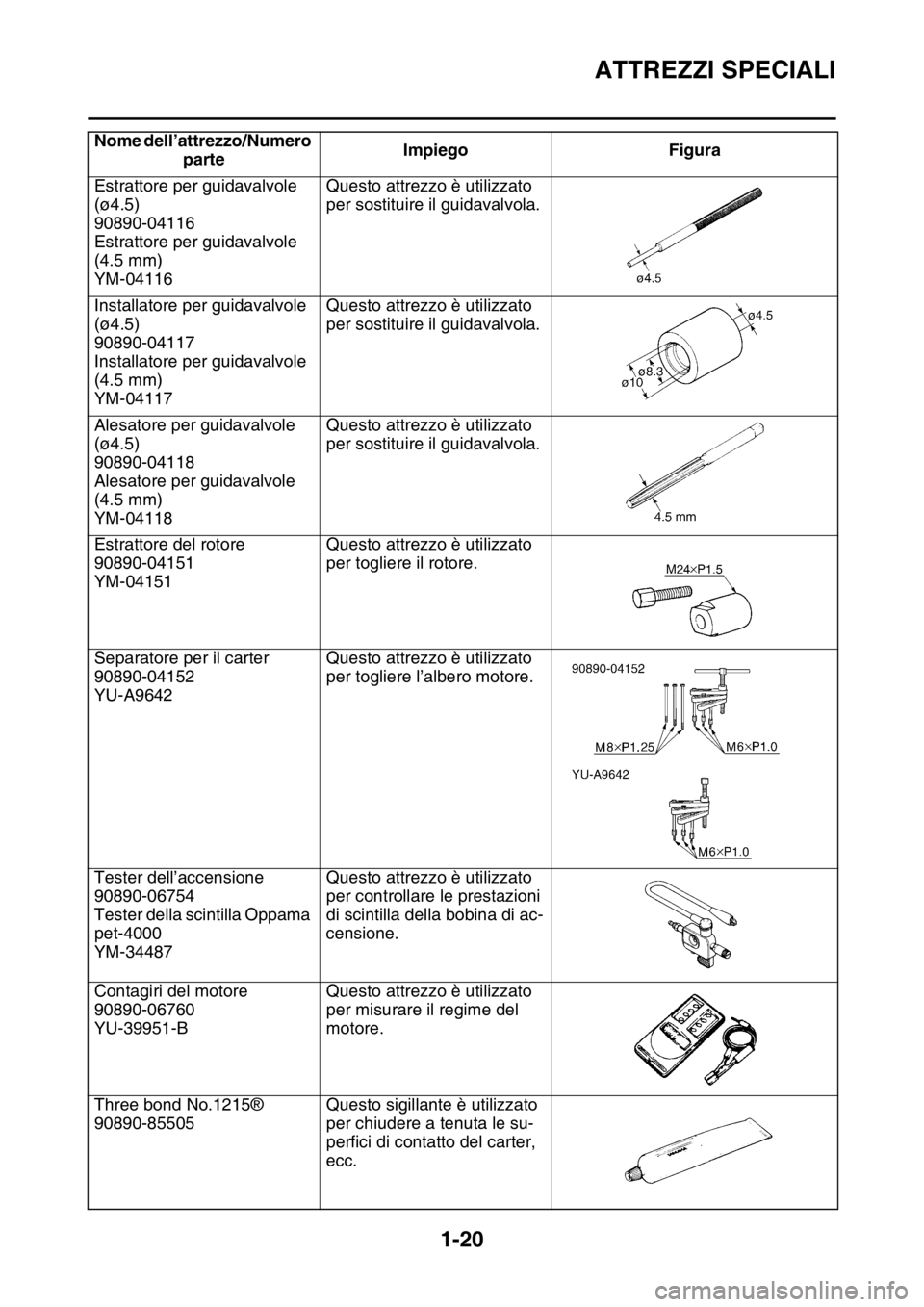

ATTREZZI SPECIALI
1-20
Estrattore per guidavalvole
(ø4.5)
90890-04116
Estrattore per guidavalvole
(4.5 mm)
YM-04116Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Installatore per guidavalvole
(ø4.5)
90890-04117
Installatore per guidavalvole
(4.5 mm)
YM-04117Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Alesatore per guidavalvole
(ø4.5)
90890-04118
Alesatore per guidavalvole
(4.5 mm)
YM-04118Questo attrezzo è utilizzato
per sostituire il guidavalvola.
Estrattore del rotore
90890-04151
YM-04151Questo attrezzo è utilizzato
per togliere il rotore.
Separatore per il carter
90890-04152
YU-A9642Questo attrezzo è utilizzato
per togliere l’albero motore.
Tester dell’accensione
90890-06754
Tester della scintilla Oppama
pet-4000
YM-34487Questo attrezzo è utilizzato
per controllare le prestazioni
di scintilla della bobina di ac-
censione.
Contagiri del motore
90890-06760
YU-39951-BQuesto attrezzo è utilizzato
per misurare il regime del
motore.
Three bond No.1215®
90890-85505Questo sigillante è utilizzato
per chiudere a tenuta le su-
perfici di contatto del carter,
ecc. Nome dell’attrezzo/Numero
parteImpiego Figura
