GRUPPO AMMORTIZZATORE POSTERIORE
4-63

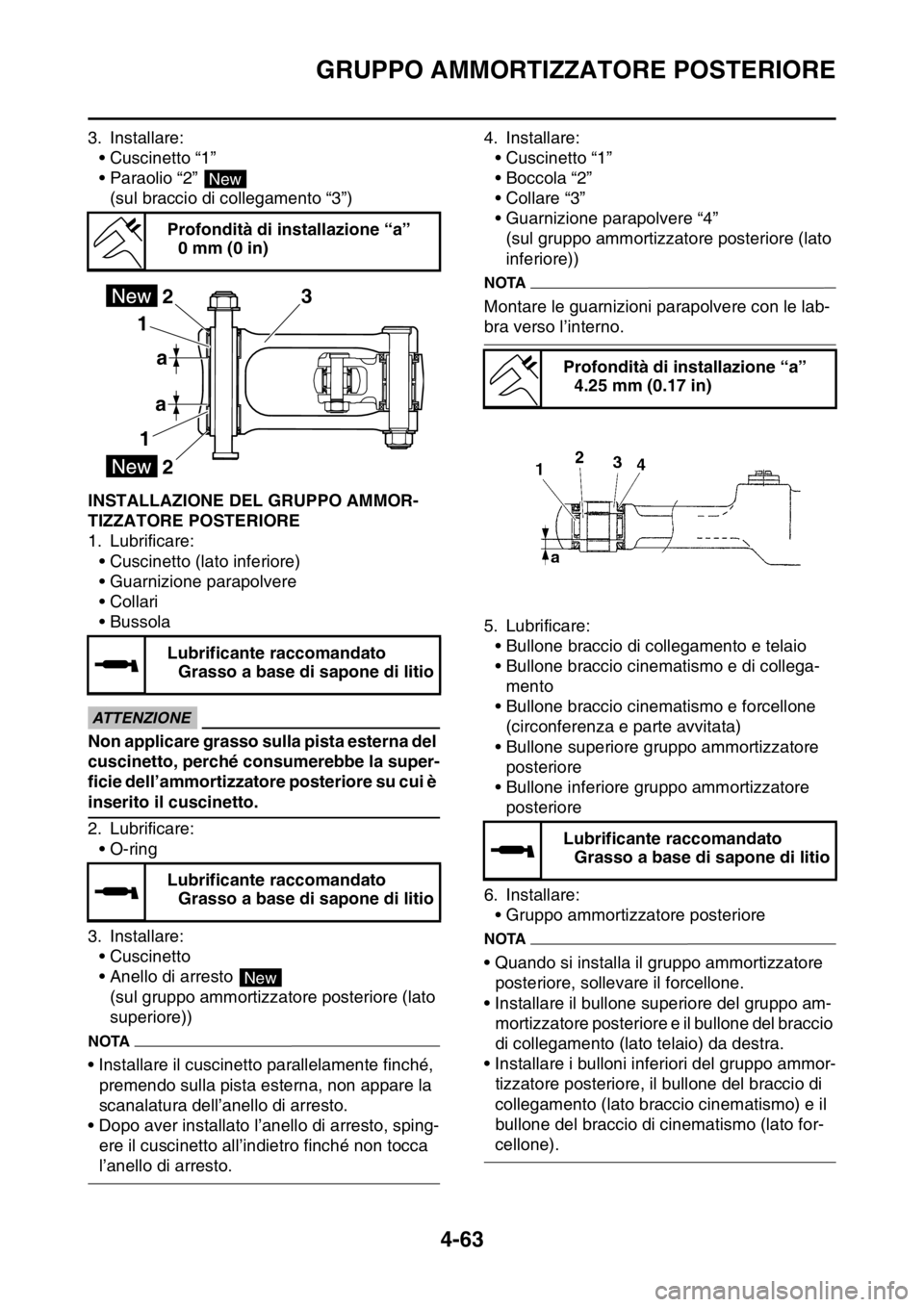

3. Installare:
• Cuscinetto “1”
• Paraolio “2”
(sul braccio di collegamento “3”)
HAS1SM1183INSTALLAZIONE DEL GRUPPO AMMOR-
TIZZATORE POSTERIORE
1. Lubrificare:
• Cuscinetto (lato inferiore)
• Guarnizione parapolvere
•Collari
•Bussola
ECA1DX1012
ATTENZIONE
Non applicare grasso sulla pista esterna del
cuscinetto, perché consumerebbe la super-
ficie dell’ammortizzatore posteriore su cui è
inserito il cuscinetto.
2. Lubrificare:
• O-ring
3. Installare:
• Cuscinetto
• Anello di arresto
(sul gruppo ammortizzatore posteriore (lato
superiore))
NOTA
• Installare il cuscinetto parallelamente finché,
premendo sulla pista esterna, non appare la
scanalatura dell’anello di arresto.
• Dopo aver installato l’anello di arresto, sping-
ere il cuscinetto all’indietro finché non tocca
l’anello di arresto.4. Installare:
• Cuscinetto “1”
•Boccola “2”
• Collare “3”
• Guarnizione parapolvere “4”
(sul gruppo ammortizzatore posteriore (lato
inferiore))
NOTA
Montare le guarnizioni parapolvere con le lab-
bra verso l’interno.
5. Lubrificare:
• Bullone braccio di collegamento e telaio
• Bullone braccio cinematismo e di collega-
mento
• Bullone braccio cinematismo e forcellone
(circonferenza e parte avvitata)
• Bullone superiore gruppo ammortizzatore
posteriore
• Bullone inferiore gruppo ammortizzatore
posteriore
6. Installare:
• Gruppo ammortizzatore posteriore
NOTA
• Quando si installa il gruppo ammortizzatore
posteriore, sollevare il forcellone.
• Installare il bullone superiore del gruppo am-
mortizzatore posteriore e il bullone del braccio
di collegamento (lato telaio) da destra.
• Installare i bulloni inferiori del gruppo ammor-
tizzatore posteriore, il bullone del braccio di
collegamento (lato braccio cinematismo) e il
bullone del braccio di cinematismo (lato for-
cellone). Profondità di installazione “a”
0 mm (0 in)
Lubrificante raccomandato
Grasso a base di sapone di litio
Lubrificante raccomandato
Grasso a base di sapone di litio
New
3
a 1
12
a
2
New
Profondità di installazione “a”
4.25 mm (0.17 in)
Lubrificante raccomandato
Grasso a base di sapone di litio

GRUPPO AMMORTIZZATORE POSTERIORE
4-64
7. Serrare:
• Bullone superiore gruppo ammortizzatore
posteriore
• Bullone braccio di collegamento (lato telaio)
• Bullone braccio di collegamento (lato brac-
cio cinematismo)
• Bullone braccio cinematismo (lato forcel-
lone)
• Bullone inferiore gruppo ammortizzatore
posterioreBullone superiore gruppo am-
mortizzatore posteriore
56 Nm (5.6 m·kgf, 41 ft·lbf)
Bullone braccio di collegamento
(lato telaio)
80 Nm (8.0 m·kgf, 58 ft·lbf)
Bullone braccio di collegamento
(lato braccio cinematismo)
80 Nm (8.0 m·kgf, 58 ft·lbf)
Bullone braccio cinematismo (la-
to forcellone)
70 Nm (7.0 m·kgf, 51 ft·lbf)
Bullone inferiore gruppo ammor-
tizzatore posteriore
53 Nm (5.3 m·kgf, 38 ft·lbf)
T R..
T R..
T R..
T R..
T R..

FORCELLONE OSCILLANTE
4-65
HAS1SM1184
FORCELLONE OSCILLANTE

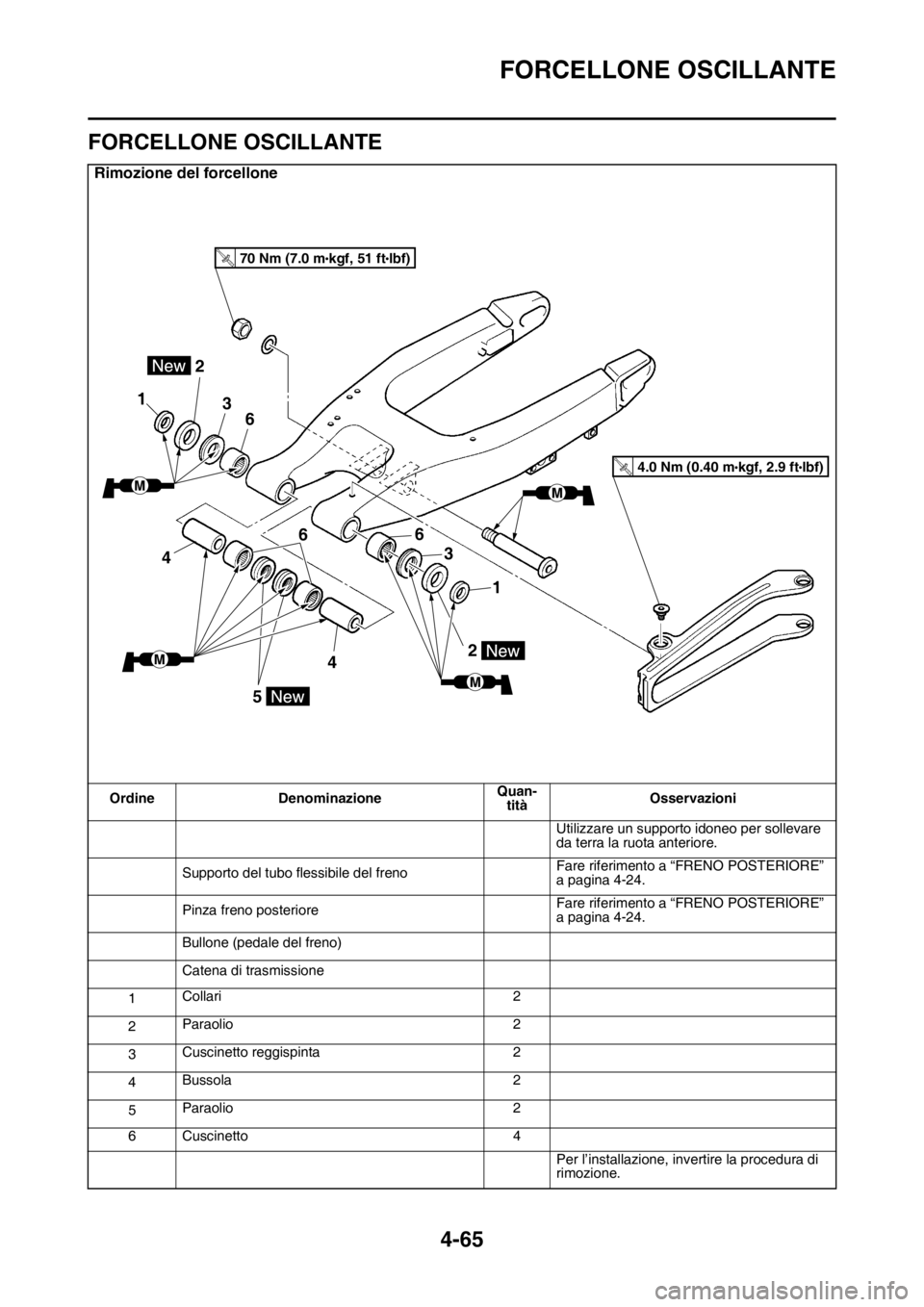

Rimozione del forcellone
Ordine DenominazioneQuan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
Supporto del tubo flessibile del frenoFare riferimento a “FRENO POSTERIORE”
a pagina 4-24.
Pinza freno posterioreFare riferimento a “FRENO POSTERIORE”
a pagina 4-24.
Bullone (pedale del freno)
Catena di trasmissione
1Collari 2
2Paraolio 2
3Cuscinetto reggispinta 2
4Bussola 2
5Paraolio 2
6 Cuscinetto 4
Per l’installazione, invertire la procedura di
rimozione.
1
2
3
6
4
6
4
1
3
6
2
5
T.R.70 Nm (7.0 mlbf) kgf, 51 ft
T.R.4.0 Nm (0.40 mlbf) kgf, 2.9 ft

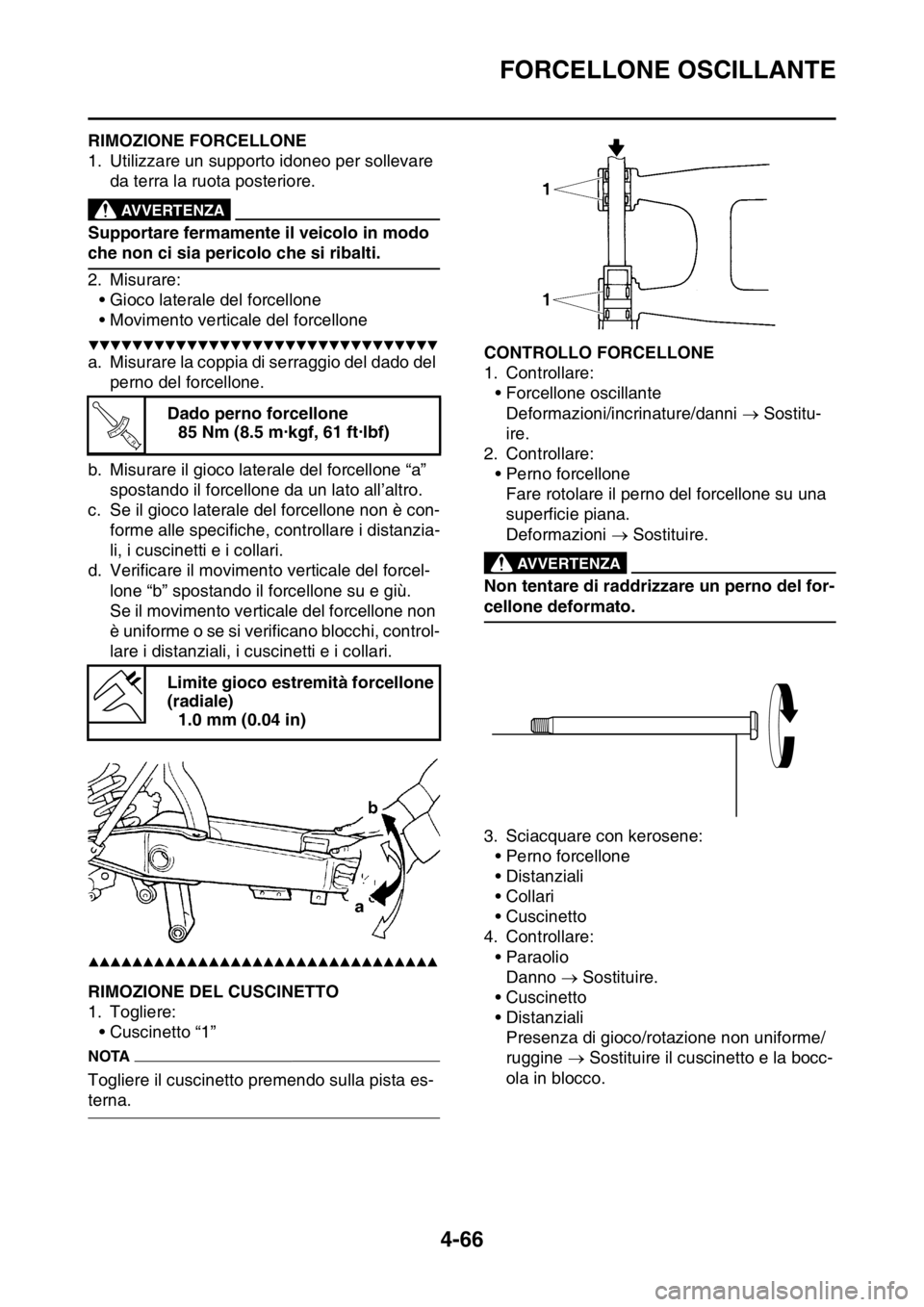

FORCELLONE OSCILLANTE
4-66
HAS1SM1185RIMOZIONE FORCELLONE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
EWA13120
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Misurare:
• Gioco laterale del forcellone
• Movimento verticale del forcellone
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Misurare la coppia di serraggio del dado del
perno del forcellone.
b. Misurare il gioco laterale del forcellone “a”
spostando il forcellone da un lato all’altro.
c. Se il gioco laterale del forcellone non è con-
forme alle specifiche, controllare i distanzia-
li, i cuscinetti e i collari.
d. Verificare il movimento verticale del forcel-
lone “b” spostando il forcellone su e giù.
Se il movimento verticale del forcellone non
è uniforme o se si verificano blocchi, control-
lare i distanziali, i cuscinetti e i collari.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM1186RIMOZIONE DEL CUSCINETTO
1. Togliere:
• Cuscinetto “1”
NOTA
Togliere il cuscinetto premendo sulla pista es-
terna.
HAS1SM1187CONTROLLO FORCELLONE
1. Controllare:
• Forcellone oscillante
Deformazioni/incrinature/danni  Sostitu-
ire.
2. Controllare:
• Perno forcellone
Fare rotolare il perno del forcellone su una
superficie piana.
Deformazioni  Sostituire.
EWA13770
AVVERTENZA
Non tentare di raddrizzare un perno del for-
cellone deformato.
3. Sciacquare con kerosene:
• Perno forcellone
• Distanziali
•Collari
• Cuscinetto
4. Controllare:
• Paraolio
Danno  Sostituire.
• Cuscinetto
• Distanziali
Presenza di gioco/rotazione non uniforme/
ruggine  Sostituire il cuscinetto e la bocc-
ola in blocco.
HAS1SM1188
Dado perno forcellone
85 Nm (8.5 m·kgf, 61 ft·lbf)
Limite gioco estremità forcellone
(radiale)
1.0 mm (0.04 in)
T R..

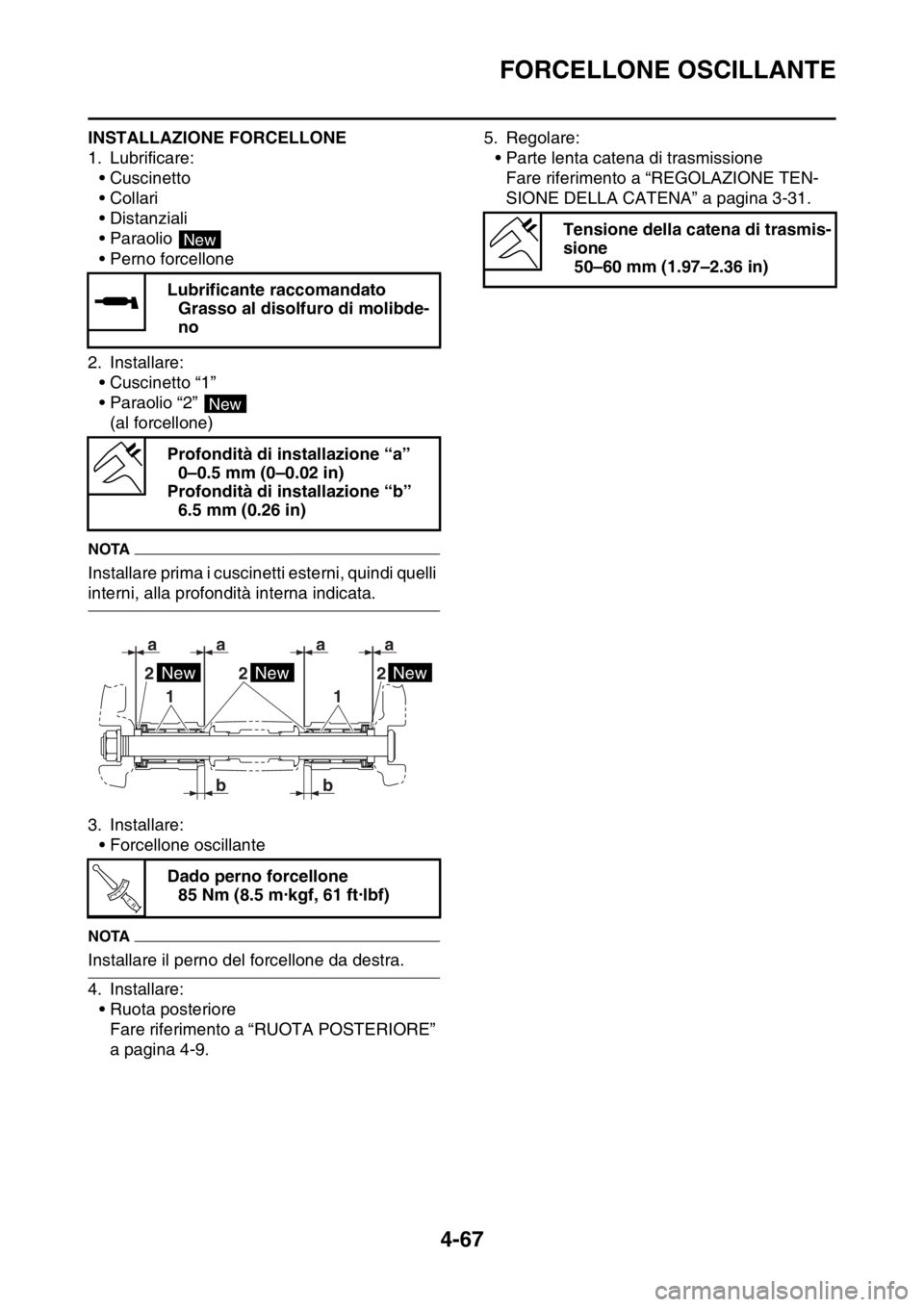

FORCELLONE OSCILLANTE
4-67
INSTALLAZIONE FORCELLONE
1. Lubrificare:
• Cuscinetto
•Collari
• Distanziali
• Paraolio
• Perno forcellone
2. Installare:
• Cuscinetto “1”
• Paraolio “2”
(al forcellone)
NOTA
Installare prima i cuscinetti esterni, quindi quelli
interni, alla profondità interna indicata.
3. Installare:
• Forcellone oscillante
NOTA
Installare il perno del forcellone da destra.
4. Installare:
• Ruota posteriore
Fare riferimento a “RUOTA POSTERIORE”
a pagina 4-9.5. Regolare:
• Parte lenta catena di trasmissione
Fare riferimento a “REGOLAZIONE TEN-
SIONE DELLA CATENA” a pagina 3-31.
Lubrificante raccomandato
Grasso al disolfuro di molibde-
no
Profondità di installazione “a”
0–0.5 mm (0–0.02 in)
Profondità di installazione “b”
6.5 mm (0.26 in)
Dado perno forcellone
85 Nm (8.5 m·kgf, 61 ft·lbf)
New
New
2 22
1 1
aaa
b ba
NewNewNew
T R..
Tensione della catena di trasmis-
sione
50–60 mm (1.97–2.36 in)

COMANDO A CATENA
4-68
HAS1SM1189
COMANDO A CATENA

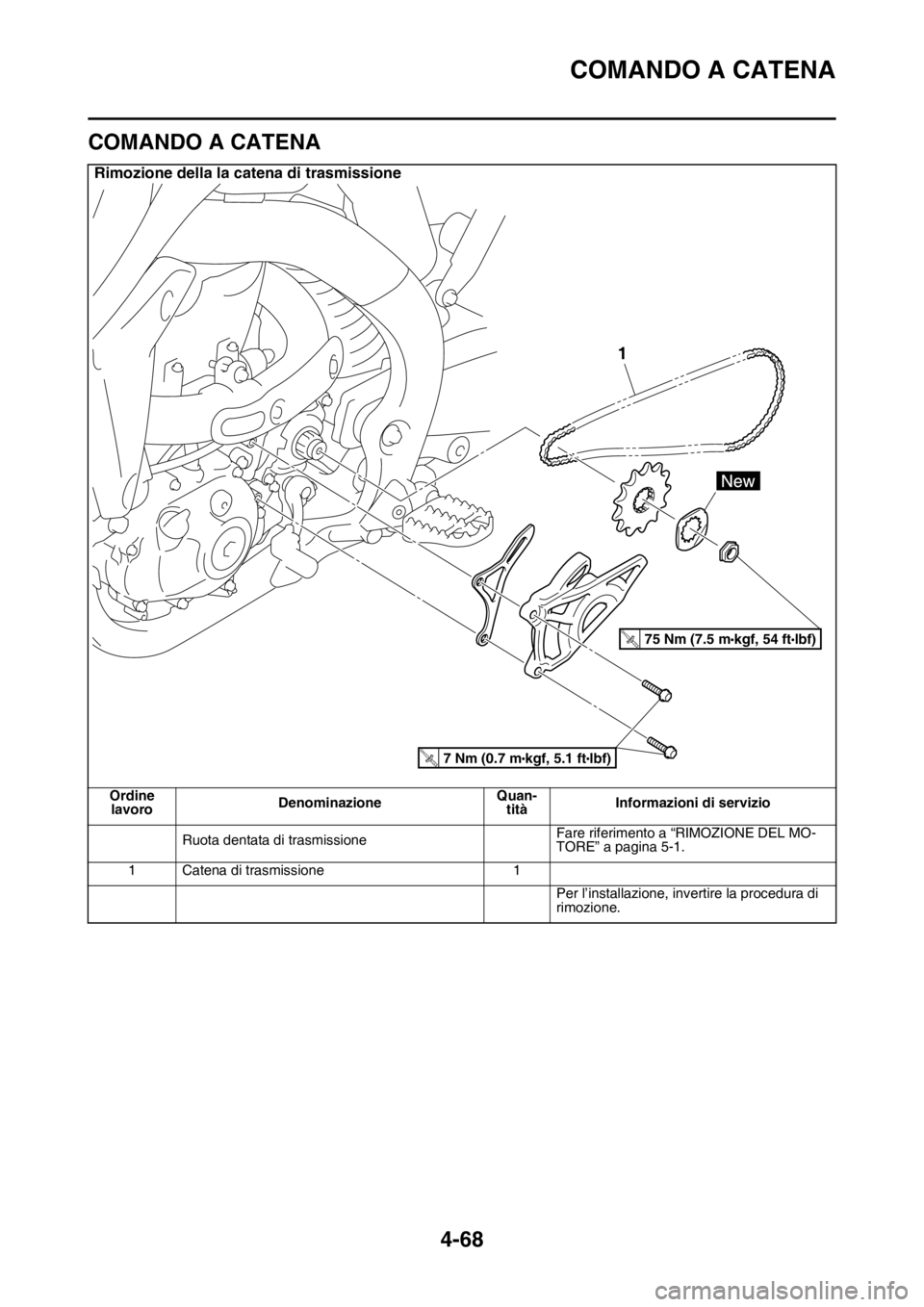

Rimozione della la catena di trasmissione
Ordine
lavoroDenominazioneQuan-
titàInformazioni di servizio
Ruota dentata di trasmissioneFare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 5-1.
1 Catena di trasmissione 1
Per l’installazione, invertire la procedura di
rimozione.
1
T.R.75 Nm (7.5 mlbf) kgf, 54 ft
T.R.7 Nm (0.7 mlbf) kgf, 5.1 ft

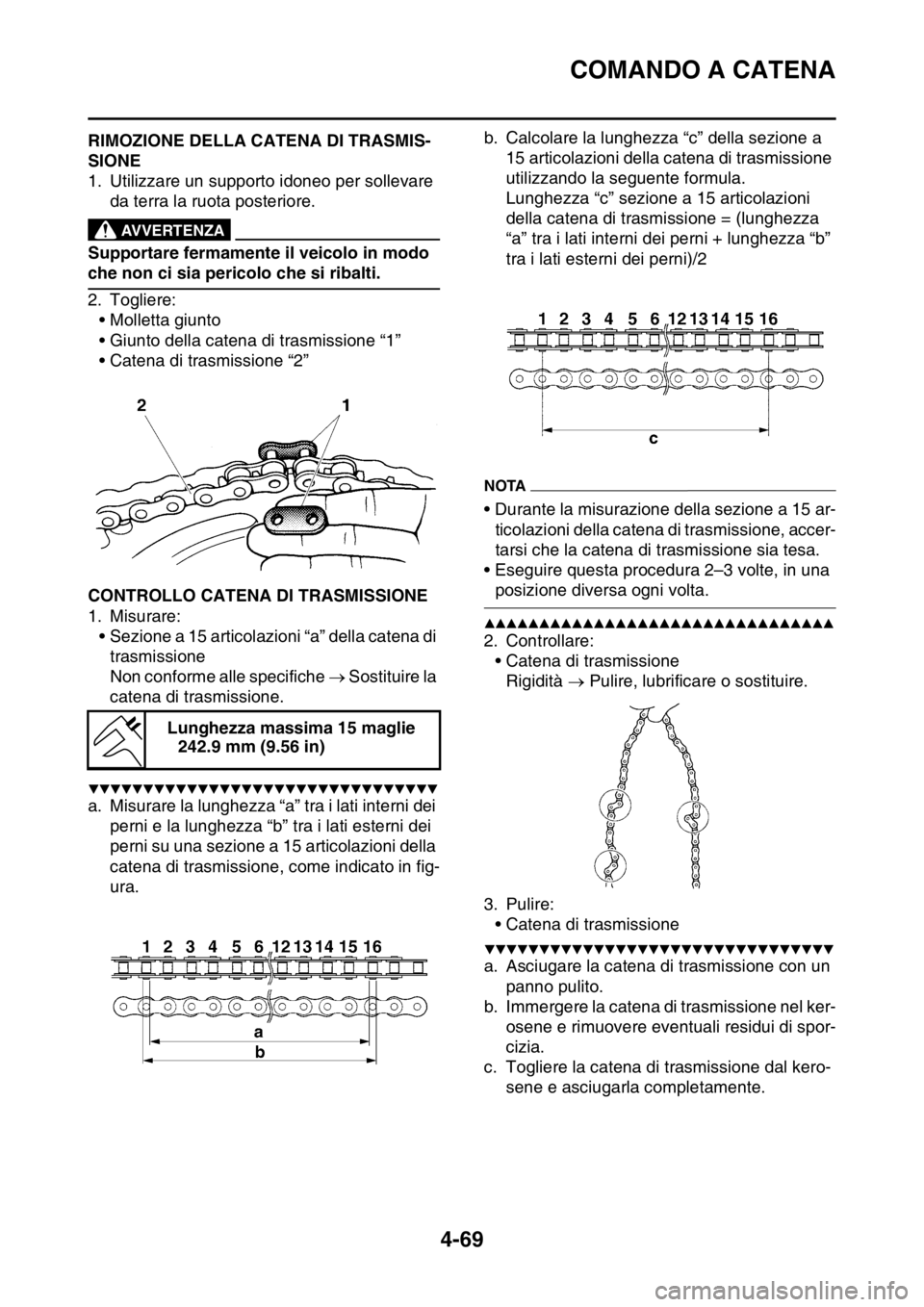

COMANDO A CATENA
4-69
HAS1SM1190RIMOZIONE DELLA CATENA DI TRASMIS-
SIONE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
EWA13120
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Togliere:
• Molletta giunto
• Giunto della catena di trasmissione “1”
• Catena di trasmissione “2”
HAS1SM1191CONTROLLO CATENA DI TRASMISSIONE
1. Misurare:
• Sezione a 15 articolazioni “a” della catena di
trasmissione
Non conforme alle specifiche  Sostituire la
catena di trasmissione.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Misurare la lunghezza “a” tra i lati interni dei
perni e la lunghezza “b” tra i lati esterni dei
perni su una sezione a 15 articolazioni della
catena di trasmissione, come indicato in fig-
ura.b. Calcolare la lunghezza “c” della sezione a
15 articolazioni della catena di trasmissione
utilizzando la seguente formula.
Lunghezza “c” sezione a 15 articolazioni
della catena di trasmissione = (lunghezza
“a” tra i lati interni dei perni + lunghezza “b”
tra i lati esterni dei perni)/2
NOTA
• Durante la misurazione della sezione a 15 ar-
ticolazioni della catena di trasmissione, accer-
tarsi che la catena di trasmissione sia tesa.
• Eseguire questa procedura 2–3 volte, in una
posizione diversa ogni volta.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Controllare:
• Catena di trasmissione
Rigidità  Pulire, lubrificare o sostituire.
3. Pulire:
• Catena di trasmissione
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Asciugare la catena di trasmissione con un
panno pulito.
b. Immergere la catena di trasmissione nel ker-
osene e rimuovere eventuali residui di spor-
cizia.
c. Togliere la catena di trasmissione dal kero-
sene e asciugarla completamente. Lunghezza massima 15 maglie
242.9 mm (9.56 in)

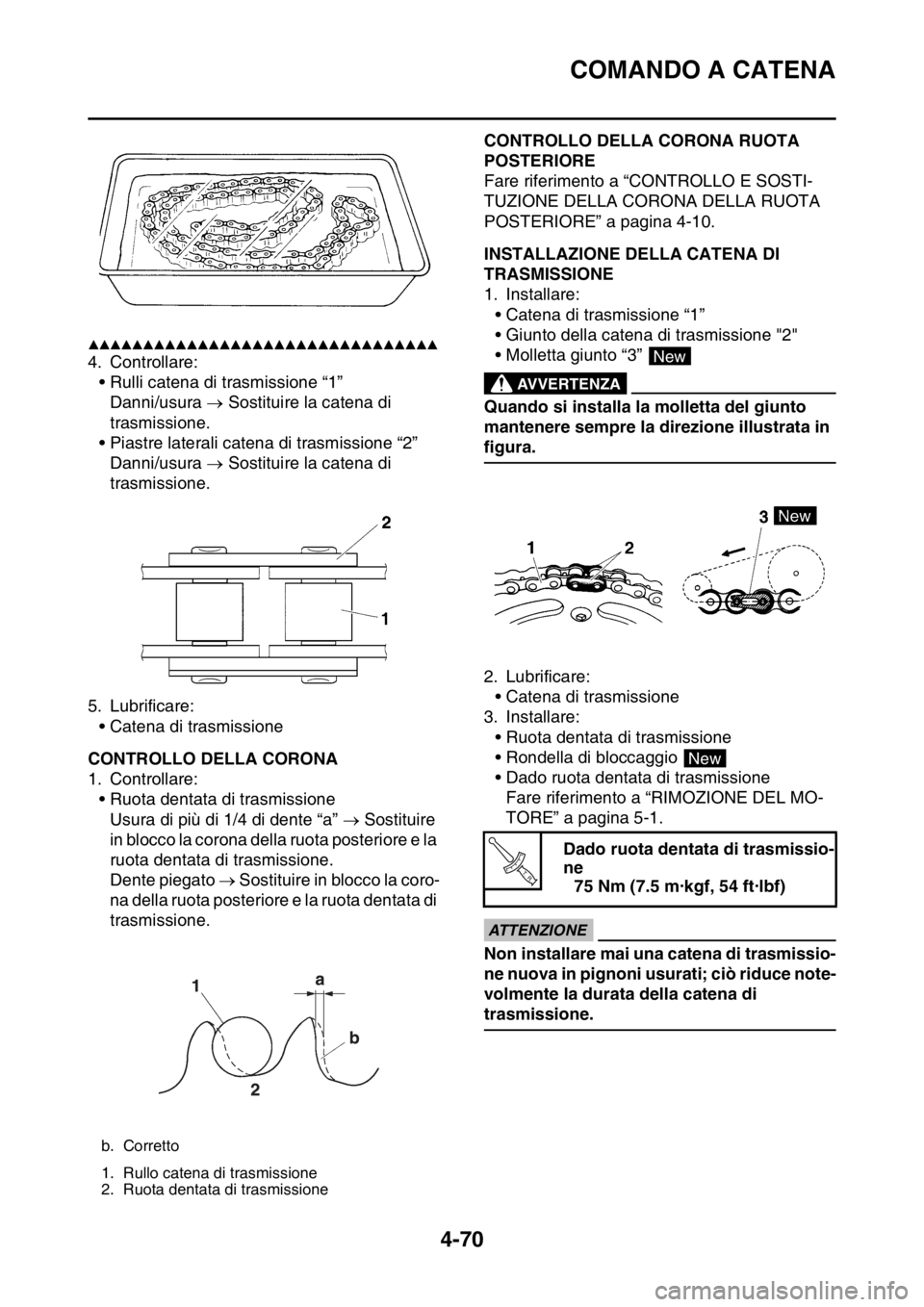

COMANDO A CATENA
4-70
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Controllare:
• Rulli catena di trasmissione “1”
Danni/usura  Sostituire la catena di
trasmissione.
• Piastre laterali catena di trasmissione “2”
Danni/usura  Sostituire la catena di
trasmissione.
5. Lubrificare:
• Catena di trasmissione
HAS1SM1192CONTROLLO DELLA CORONA
1. Controllare:
• Ruota dentata di trasmissione
Usura di più di 1/4 di dente “a”  Sostituire
in blocco la corona della ruota posteriore e la
ruota dentata di trasmissione.
Dente piegato  Sostituire in blocco la coro-
na della ruota posteriore e la ruota dentata di
trasmissione.
HAS1SM1193CONTROLLO DELLA CORONA RUOTA
POSTERIORE
Fare riferimento a “CONTROLLO E SOSTI-
TUZIONE DELLA CORONA DELLA RUOTA
POSTERIORE” a pagina 4-10.
HAS1SM1194INSTALLAZIONE DELLA CATENA DI
TRASMISSIONE
1. Installare:
• Catena di trasmissione “1”
• Giunto della catena di trasmissione "2"
• Molletta giunto “3”
EWA
AVVERTENZA
Quando si installa la molletta del giunto
mantenere sempre la direzione illustrata in
figura.
2. Lubrificare:
• Catena di trasmissione
3. Installare:
• Ruota dentata di trasmissione
• Rondella di bloccaggio
• Dado ruota dentata di trasmissione
Fare riferimento a “RIMOZIONE DEL MO-
TORE” a pagina 5-1.
ECA1DX1014
ATTENZIONE
Non installare mai una catena di trasmissio-
ne nuova in pignoni usurati; ciò riduce note-
volmente la durata della catena di
trasmissione.
b. Corretto
1. Rullo catena di trasmissione
2. Ruota dentata di trasmissione
Dado ruota dentata di trasmissio-
ne
75 Nm (7.5 m·kgf, 54 ft·lbf)
New
New
