2014 YAMAHA YZ250F Manuale duso (in Italian)

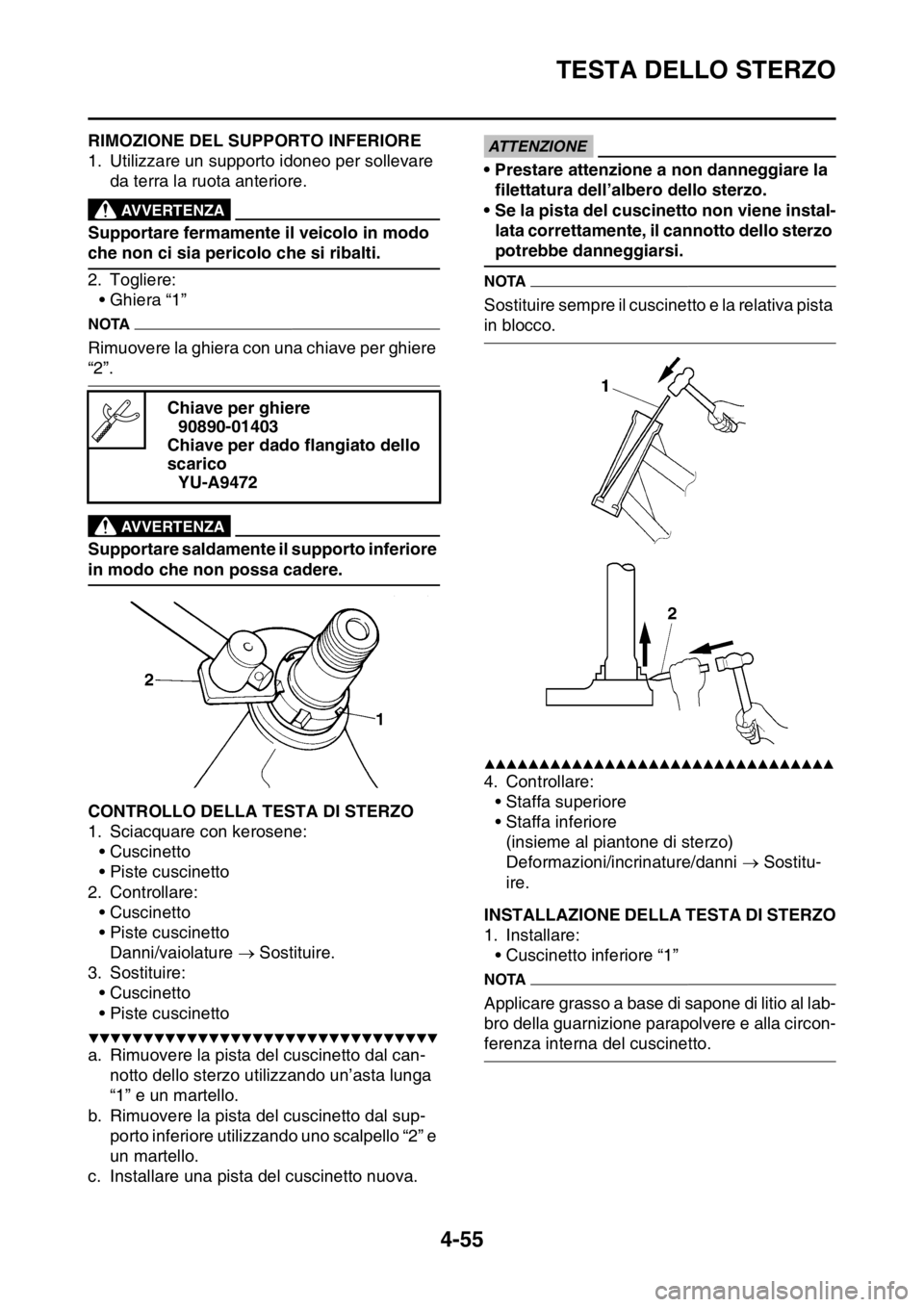

TESTA DELLO STERZO
4-55
HAS1SM1172RIMOZIONE DEL SUPPORTO INFERIORE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
EWA13120
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Togliere:
• Ghiera “1”
NOTA
Rimuovere la ghiera con una chiave per ghiere
“2”.
EWA13730
AVVERTENZA
Supportare saldamente il supporto inferiore
in modo che non possa cadere.
HAS1SM1173CONTROLLO DELLA TESTA DI STERZO
1. Sciacquare con kerosene:
• Cuscinetto
• Piste cuscinetto
2. Controllare:
• Cuscinetto
• Piste cuscinetto
Danni/vaiolature  Sostituire.
3. Sostituire:
• Cuscinetto
• Piste cuscinetto
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Rimuovere la pista del cuscinetto dal can-
notto dello sterzo utilizzando un’asta lunga
“1” e un martello.
b. Rimuovere la pista del cuscinetto dal sup-
porto inferiore utilizzando uno scalpello “2” e
un martello.
c. Installare una pista del cuscinetto nuova.
ECA14270
ATTENZIONE
• Prestare attenzione a non danneggiare la
filettatura dell’albero dello sterzo.
• Se la pista del cuscinetto non viene instal-
lata correttamente, il cannotto dello sterzo
potrebbe danneggiarsi.
NOTA
Sostituire sempre il cuscinetto e la relativa pista
in blocco.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
4. Controllare:
• Staffa superiore
• Staffa inferiore
(insieme al piantone di sterzo)
Deformazioni/incrinature/danni  Sostitu-
ire.
HAS1SM1174INSTALLAZIONE DELLA TESTA DI STERZO
1. Installare:
• Cuscinetto inferiore “1”
NOTA
Applicare grasso a base di sapone di litio al lab-
bro della guarnizione parapolvere e alla circon-
ferenza interna del cuscinetto. Chiave per ghiere
90890-01403
Chiave per dado flangiato dello
scarico
YU-A9472

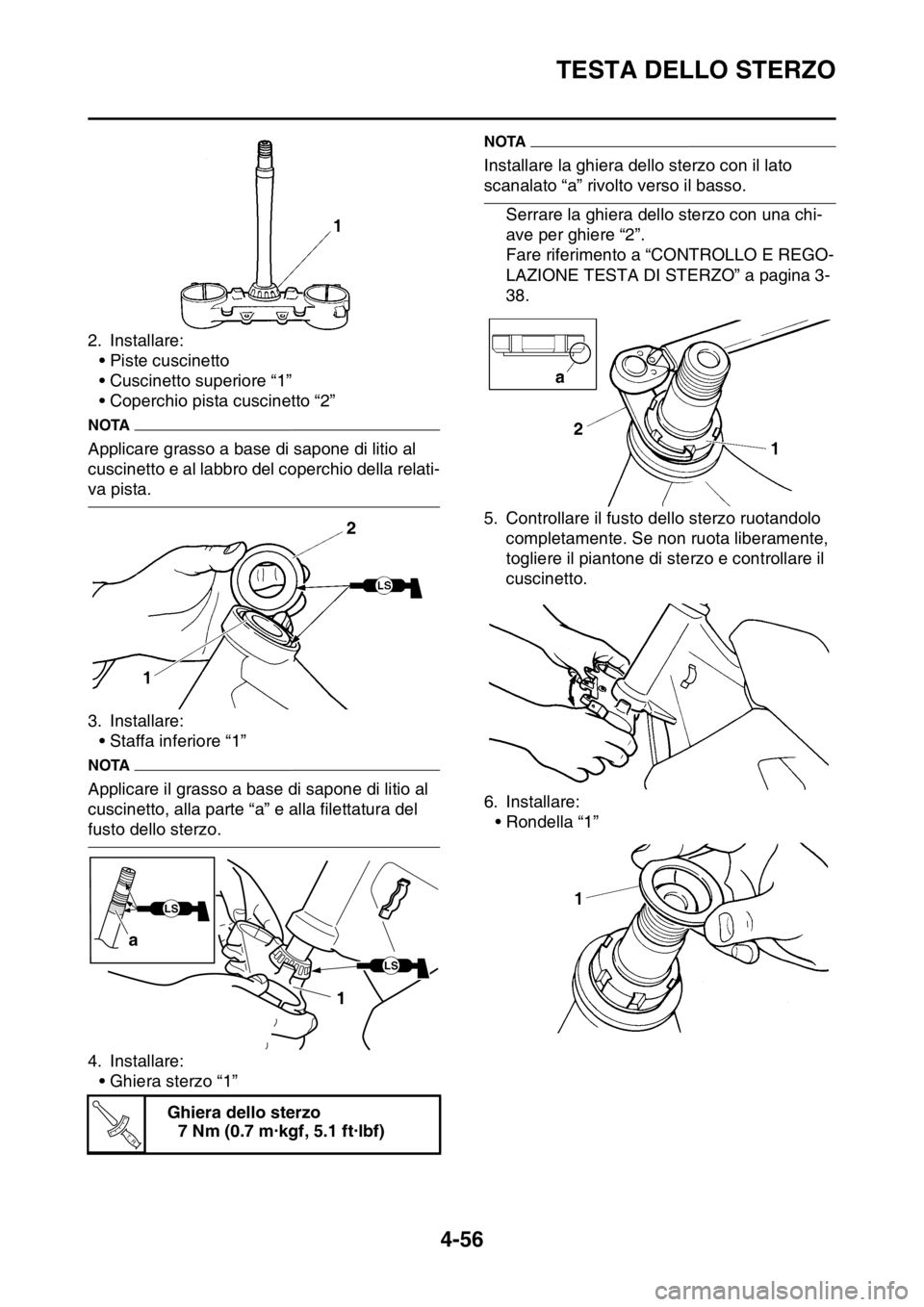

TESTA DELLO STERZO
4-56
2. Installare:
• Piste cuscinetto
• Cuscinetto superiore “1”
• Coperchio pista cuscinetto “2”
NOTA
Applicare grasso a base di sapone di litio al
cuscinetto e al labbro del coperchio della relati-
va pista.
3. Installare:
• Staffa inferiore “1”
NOTA
Applicare il grasso a base di sapone di litio al
cuscinetto, alla parte “a” e alla filettatura del
fusto dello sterzo.
4. Installare:
• Ghiera sterzo “1”
NOTA
Installare la ghiera dello sterzo con il lato
scanalato “a” rivolto verso il basso.
Serrare la ghiera dello sterzo con una chi-
ave per ghiere “2”.
Fare riferimento a “CONTROLLO E REGO-
LAZIONE TESTA DI STERZO” a pagina 3-
38.
5. Controllare il fusto dello sterzo ruotandolo
completamente. Se non ruota liberamente,
togliere il piantone di sterzo e controllare il
cuscinetto.
6. Installare:
• Rondella “1”
Ghiera dello sterzo
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
LS
1 a
LSLS
T R..

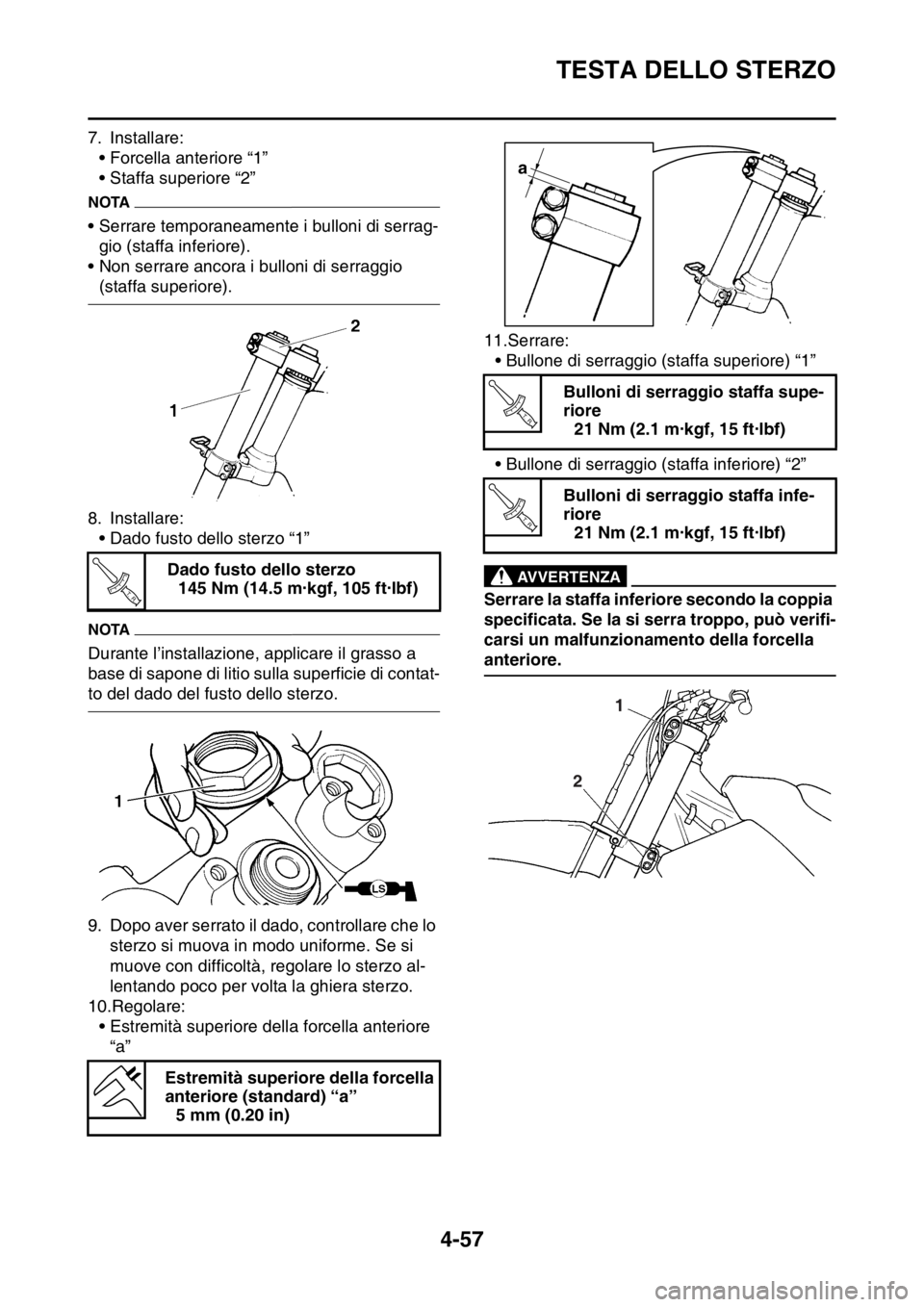

TESTA DELLO STERZO
4-57
7. Installare:• Forcella anteriore “1”
• Staffa superiore “2”
NOTA
• Serrare temporaneamente i bulloni di serrag-gio (staffa inferiore).
• Non serrare ancora i bulloni di serraggio
(staffa superiore).
8. Installare: • Dado fusto dello sterzo “1”
NOTA
Durante l’installazione, applicare il grasso a
base di sapone di litio sulla superficie di contat-
to del dado del fusto dello sterzo.
9. Dopo aver serrato il dado, controllare che lo sterzo si muova in modo uniforme. Se si
muove con difficoltà, regolare lo sterzo al-
lentando poco per volta la ghiera sterzo.
10.Regolare:
• Estremità superiore della forcella anteriore “a” 11.Serrare:
• Bullone di serraggio (staffa superiore) “1”
• Bullone di serraggio (staffa inferiore) “2”
EWA33DD049
AVVERTENZA
Serrare la staffa inferiore secondo la coppia
specificata. Se la si serra troppo, può verifi-
carsi un malfunzionamento della forcella
anteriore.
Dado fusto dello sterzo
145 Nm (14.5 m·kgf, 105 ft·lbf)
Estremità superiore della forcella
anteriore (standard) “a” 5 mm (0.20 in)
T R..
Bulloni di serraggio staffa supe-
riore21 Nm (2.1 m·kgf, 15 ft·lbf)
Bulloni di serraggio staffa infe-
riore 21 Nm (2.1 m·kgf, 15 ft·lbf)
a
T R..
T R..
2 1

GRUPPO AMMORTIZZATORE POSTERIORE
4-58
HAS1SM1175
GRUPPO AMMORTIZZATORE POSTERIORE

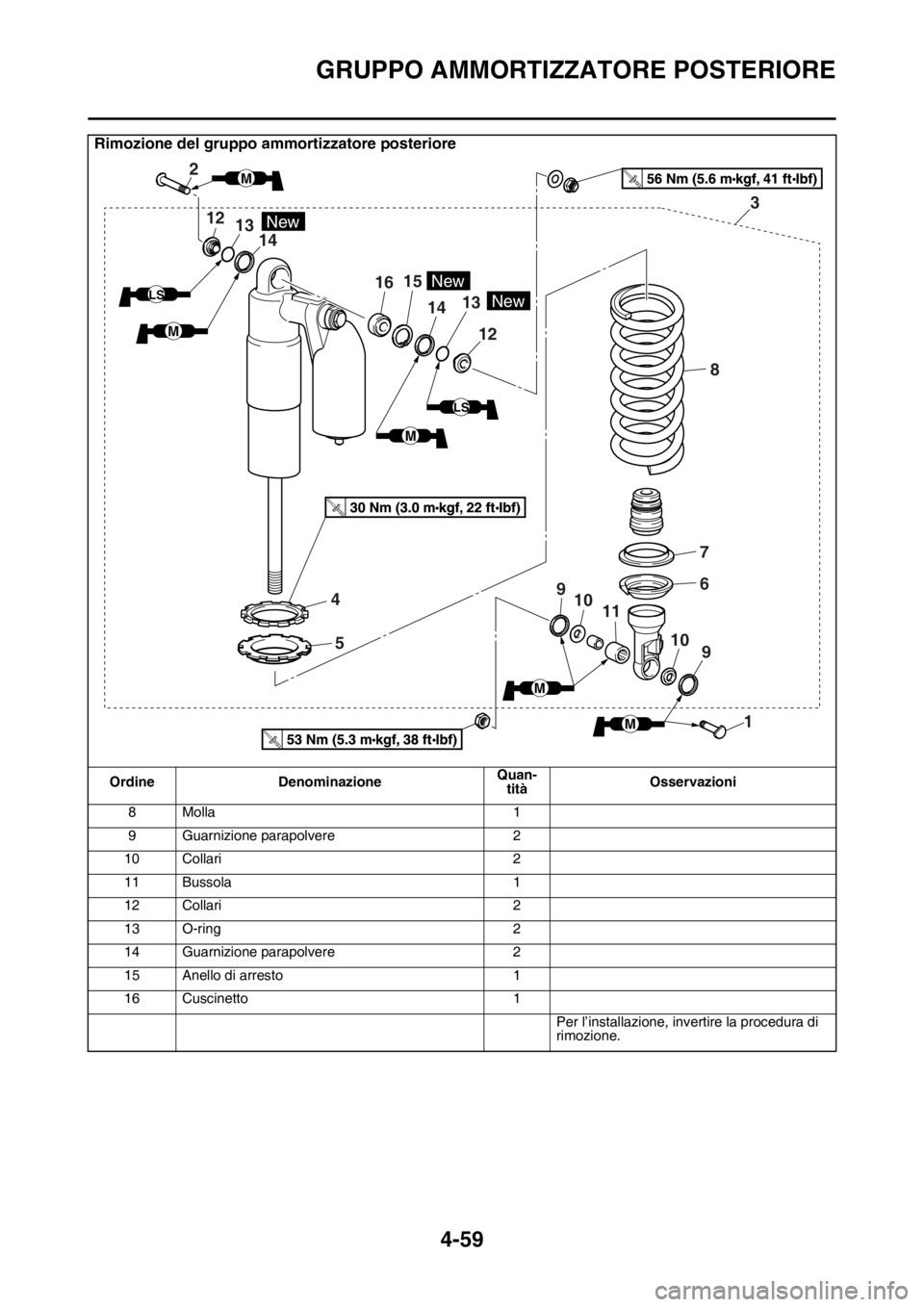

Rimozione del gruppo ammortizzatore posteriore
Ordine DenominazioneQuan-
titàOsservazioni
SellaFare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Fianchetto (sinistro/destro)Fare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Presa d’aria (sinistra/destra)Fare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Serbatoio del carburanteFare riferimento a “SERBATOIO DEL CAR-
BURANTE” a pagina 7-1.
1Bullone inferiore gruppo ammortizzatore posteri-
ore1
2Bullone superiore gruppo ammortizzatore poste-
riore1
3 Gruppo/i ammortizzatore posteriore 1
4 Controdado 1
5 Dado di regolazione 1
6 Guida molla inferiore 1
7 Guida molla superiore 1
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M

GRUPPO AMMORTIZZATORE POSTERIORE
4-59
Rimozione del gruppo ammortizzatore posteriore
Ordine DenominazioneQuan-
titàOsservazioni
8 Molla 1
9 Guarnizione parapolvere 2
10 Collari 2
11 Bussola 1
12 Collari 2
13 O-ring 2
14 Guarnizione parapolvere 2
15 Anello di arresto 1
16 Cuscinetto 1
Per l’installazione, invertire la procedura di
rimozione.
2
12
1615
1413
12
14
4
5
7
6
83
9
9 10
10 11
1
New
New
13New
LS
LS
M
M
M
M
M

GRUPPO AMMORTIZZATORE POSTERIORE
4-60

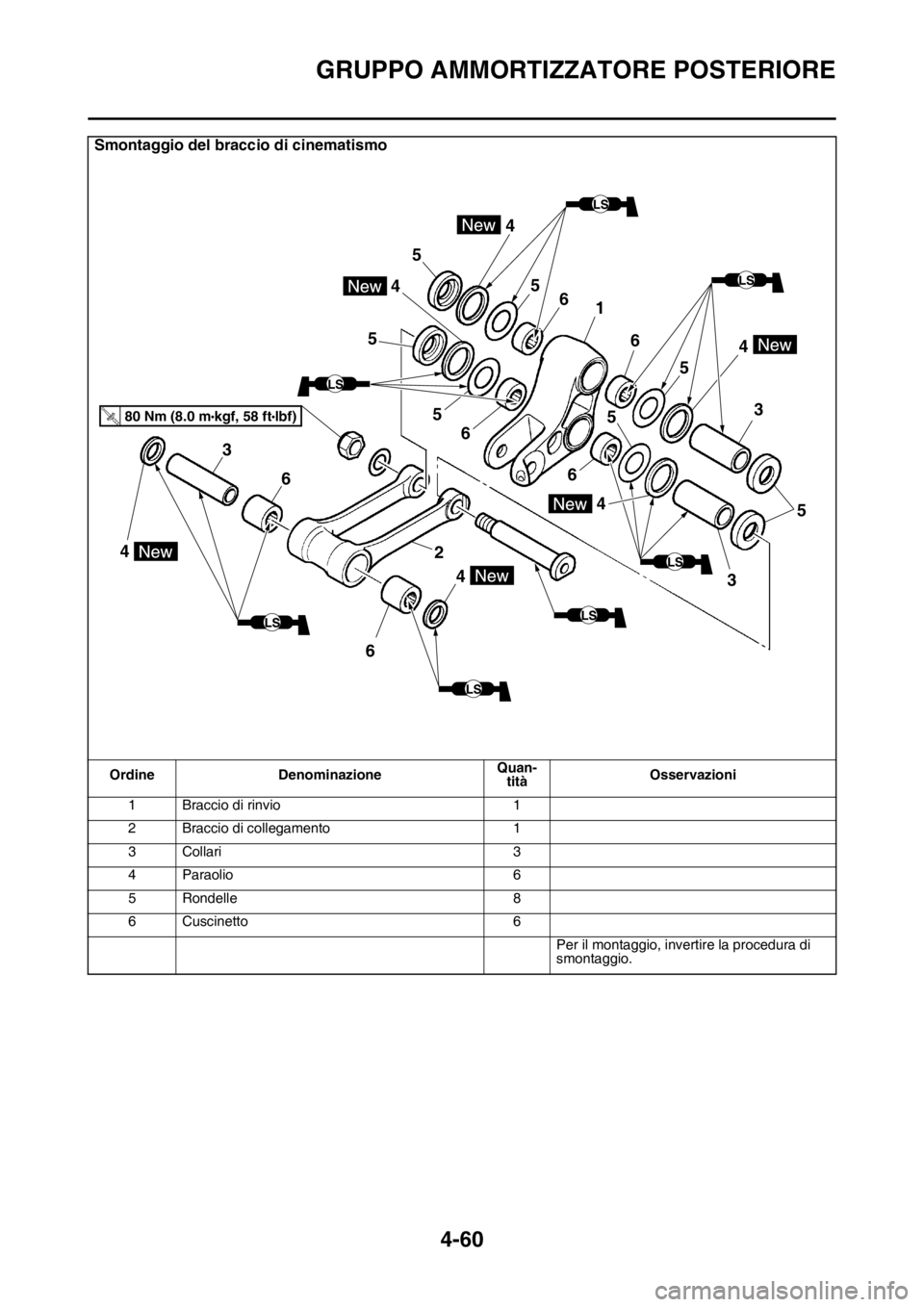

Smontaggio del braccio di cinematismo
Ordine DenominazioneQuan-
titàOsservazioni
1 Braccio di rinvio 1
2 Braccio di collegamento 1
3Collari 3
4 Paraolio 6
5 Rondelle 8
6 Cuscinetto 6
Per il montaggio, invertire la procedura di
smontaggio.
5
3
5
6
165
4
5
5
4
5
6
6
5
4
3
2
4
6
6
3
4
4
T.R.80 Nm (8.0 mlbf) kgf, 58 ft

GRUPPO AMMORTIZZATORE POSTERIORE
4-61

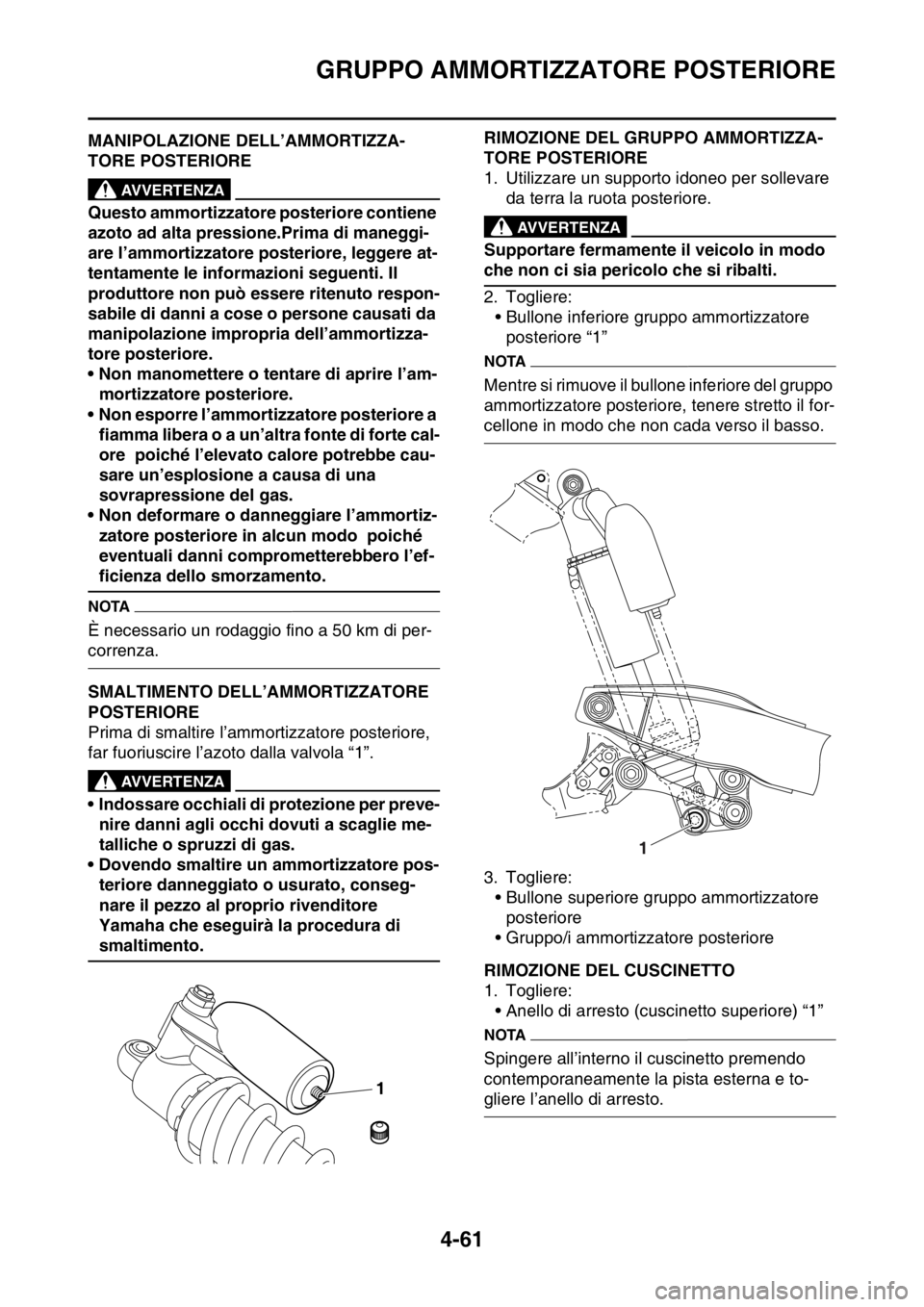

HAS1SM1176MANIPOLAZIONE DELL’AMMORTIZZA-
TORE POSTERIORE
EWA13740
AVVERTENZA
Questo ammortizzatore posteriore contiene
azoto ad alta pressione.Prima di maneggi-
are l’ammortizzatore posteriore, leggere at-
tentamente le informazioni seguenti. Il
produttore non può essere ritenuto respon-
sabile di danni a cose o persone causati da
manipolazione impropria dell’ammortizza-
tore posteriore.
• Non manomettere o tentare di aprire l’am-
mortizzatore posteriore.
• Non esporre l’ammortizzatore posteriore a
fiamma libera o a un’altra fonte di forte cal-
ore poiché l’elevato calore potrebbe cau-
sare un’esplosione a causa di una
sovrapressione del gas.
• Non deformare o danneggiare l’ammortiz-
zatore posteriore in alcun modo poiché
eventuali danni comprometterebbero l’ef-
ficienza dello smorzamento.
NOTA
È necessario un rodaggio fino a 50 km di per-
correnza.
HAS1SM1177SMALTIMENTO DELL’AMMORTIZZATORE
POSTERIORE
Prima di smaltire l’ammortizzatore posteriore,
far fuoriuscire l’azoto dalla valvola “1”.
EWA33DD052
AVVERTENZA
• Indossare occhiali di protezione per preve-
nire danni agli occhi dovuti a scaglie me-
talliche o spruzzi di gas.
• Dovendo smaltire un ammortizzatore pos-
teriore danneggiato o usurato, conseg-
nare il pezzo al proprio rivenditore
Yamaha che eseguirà la procedura di
smaltimento.
HAS1SM1178
RIMOZIONE DEL GRUPPO AMMORTIZZA-
TORE POSTERIORE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota posteriore.
EWA13120
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Togliere:
• Bullone inferiore gruppo ammortizzatore
posteriore “1”
NOTA
Mentre si rimuove il bullone inferiore del gruppo
ammortizzatore posteriore, tenere stretto il for-
cellone in modo che non cada verso il basso.
3. Togliere:
• Bullone superiore gruppo ammortizzatore
posteriore
• Gruppo/i ammortizzatore posteriore
HAS1SM1179RIMOZIONE DEL CUSCINETTO
1. Togliere:
• Anello di arresto (cuscinetto superiore) “1”
NOTA
Spingere all’interno il cuscinetto premendo
contemporaneamente la pista esterna e to-
gliere l’anello di arresto.1
1

GRUPPO AMMORTIZZATORE POSTERIORE
4-62
2. Togliere:
• Cuscinetto superiore “1”
NOTA
Togliere il cuscinetto premendo sulla pista es-
terna.
3. Togliere:
• Cuscinetto inferiore “1”
NOTA
Togliere il cuscinetto premendo sulla pista es-
terna.
HAS1SM1180CONTROLLO DEL GRUPPO AMMORTIZZA-
TORE POSTERIORE
1. Controllare:
• Asta ammortizzatore posteriore
Deformazioni/danni  Sostituire il gruppo
ammortizzatore posteriore.
• Ammortizzatore posteriore
Perdite di gas/olio  Sostituire il gruppo am-
mortizzatore posteriore.
• Molla
Danni/usura  Sostituire.• Guida molla
Danni/usura  Sostituire.
• Cuscinetto
Danni/usura  Sostituire.
• Bulloni
Deformazioni/danni/usura  Sostituire.
HAS1SM1181CONTROLLO DEL BRACCIO DI COLLEGA-
MENTO E DEL BRACCIO CINEMATISMO
1. Controllare:
• Braccio di collegamento
• Braccio di rinvio
Danni/usura  Sostituire.
2. Controllare:
• Cuscinetto
• Distanziali
Danni/vaiolature/graffi  Sostituire i cusci-
netti e i distanziali in blocco.
3. Controllare:
• Paraolio
Danni/vaiolature  Sostituire.
HAS1SM1182INSTALLAZIONE DEL BRACCIO CINE-
MATISMO
1. Lubrificare:
• Paraolio
• Cuscinetto
• Distanziali
• Rondelle
•Collari
2. Installare:
• Cuscinetto “1”
• Rondella “2”
• Paraolio “3”
(sul braccio cinematismo “4”)
1
Lubrificante raccomandato
Grasso a base di sapone di litio
Profondità di installazione “a”
0 mm (0 in)
New
3 3
43
2 2
22
a
1
11
