2014 YAMAHA YZ250F Manuale duso (in Italian)

PUNTI DI LUBRIFICAZIONE E TIPI DI LUBRIFICANTI
2-24
Estremità asta di spinta pompa freno anteriore
Kit pompa freno anteriore
Pistoncino della pinza freno posteriore
Guarnizione pistoncino della pinza freno posteriore
Guarnizione parapolvere pinza freno posteriore
Bullone e parapolvere perno pinza freno posteriore
Estremità asta di spinta pompa freno posteriore
Kit pompa del freno posteriorePunto di lubrificazione Tipi di lubrificantiS
S
S
S

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-25
HAS1SM1062
TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
HAS1SM1063SCHEMI DI LUBRIFICAZIONE

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-26

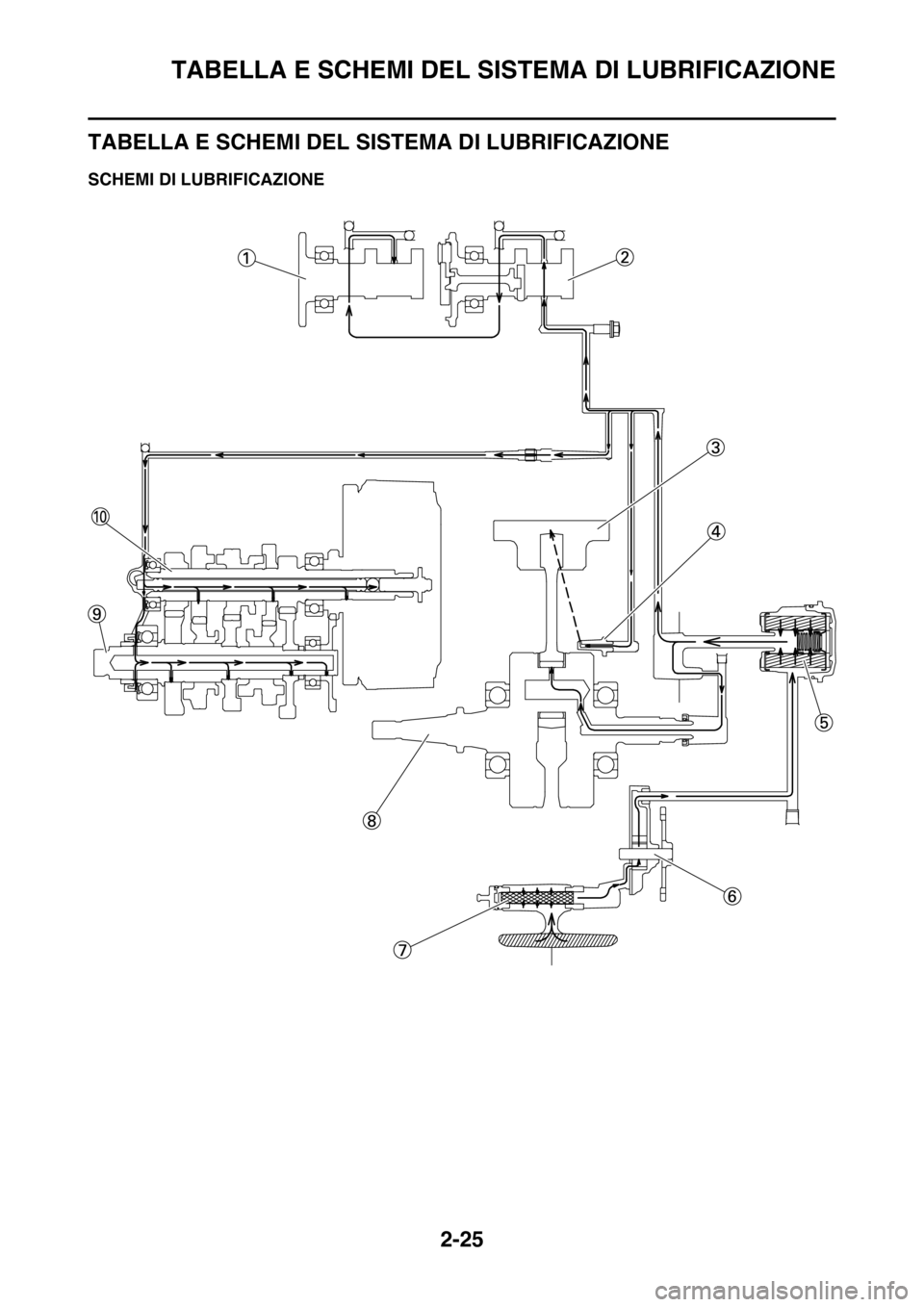

1. Albero a camme di aspirazione
2. Albero a camme di scarico
3. Pistone
4. Ugello olio
5. Elemento filtro olio
6. Pompa dell’olio
7. Filtro olio
8. Albero motore
9. Asse conduttore
10. Asse principale

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-27

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-28

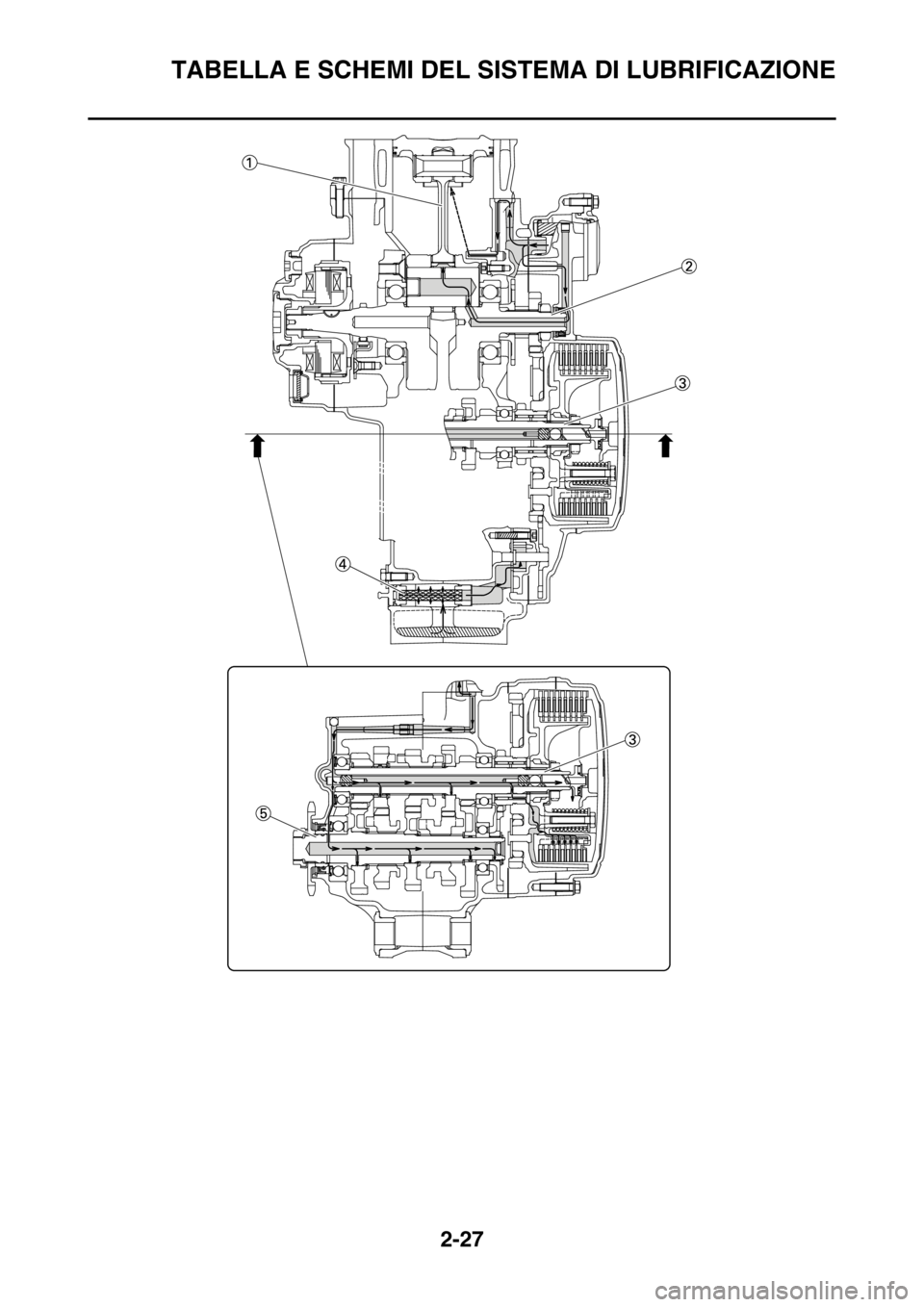

1. Biella
2. Albero motore
3. Asse principale
4. Filtro olio
5. Asse conduttore

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-29

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-30

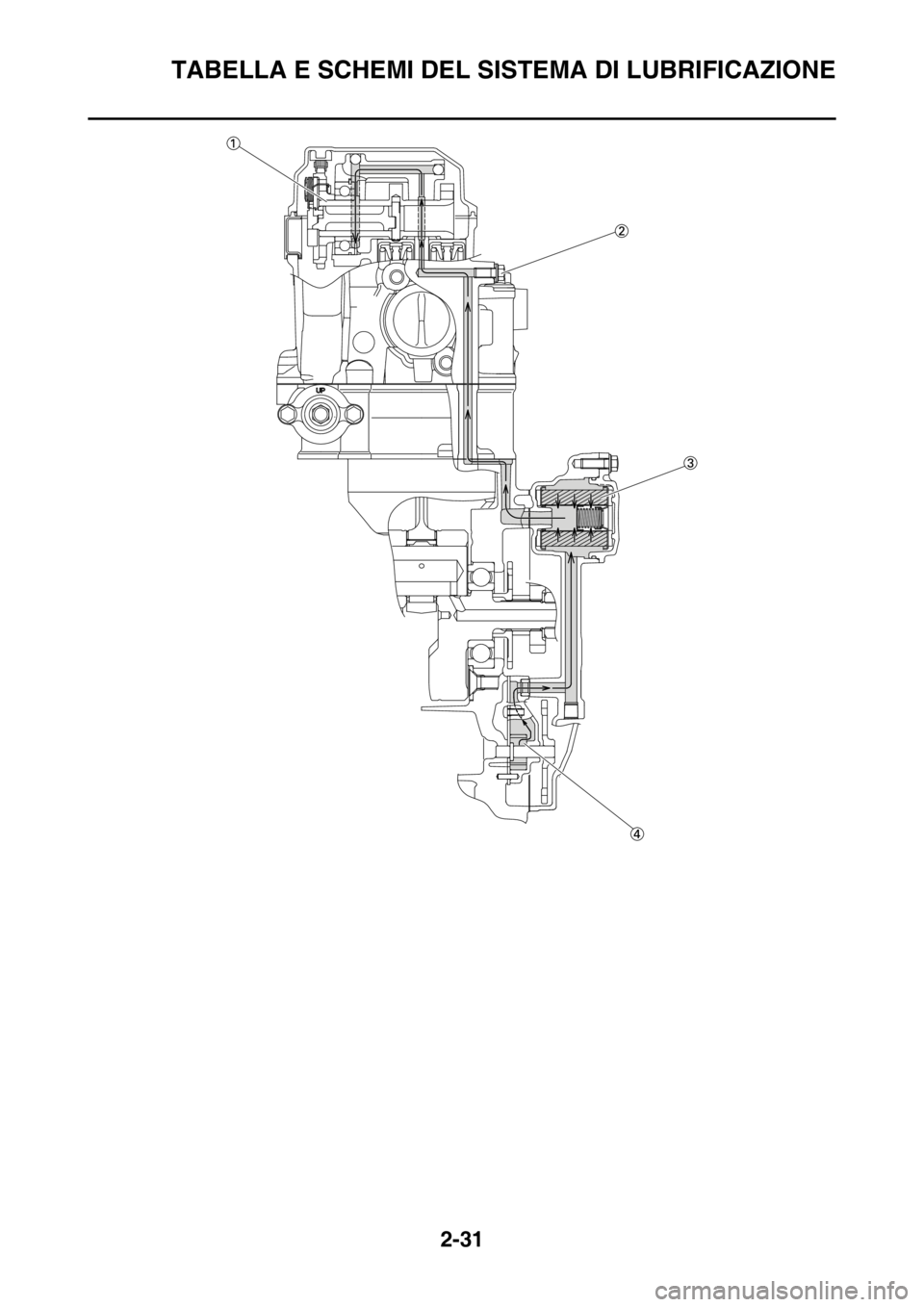

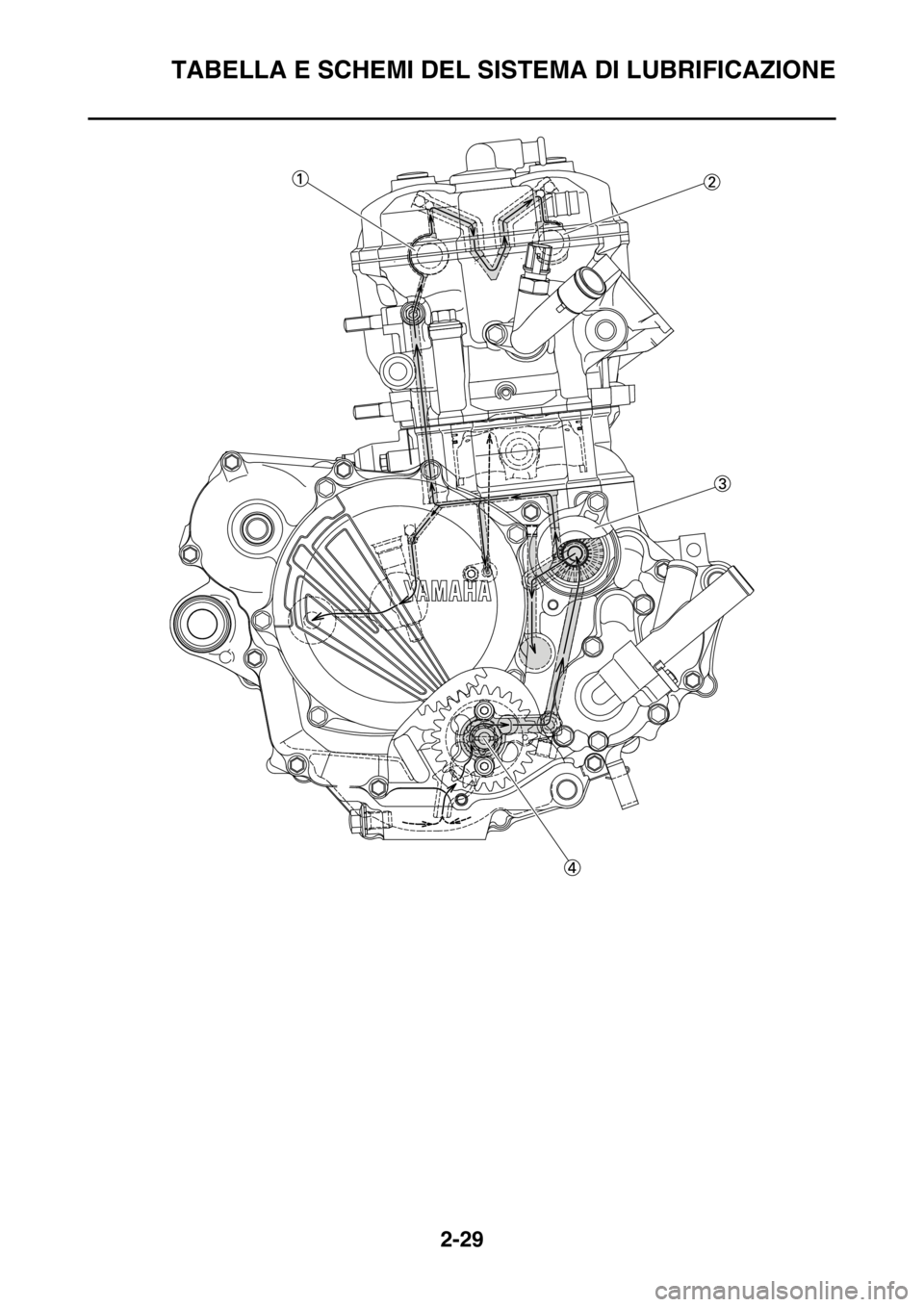

1. Albero a camme di scarico
2. Albero a camme di aspirazione
3. Elemento filtro olio
4. Pompa dell’olio

TABELLA E SCHEMI DEL SISTEMA DI LUBRIFICAZIONE
2-31
