2014 YAMAHA YZ250F Manuale duso (in Italian)

4
TELAIO
TELAIO GENERALE........................................................................................ 4-1
RIMOZIONE DEL FIANCHETTO SINISTRO ............................................. 4-3
RIMOZIONE DELLA SELLA....................................................................... 4-3
RIMOZIONE DELLA TARGA ..................................................................... 4-3
RUOTA ANTERIORE....................................................................................... 4-4
RIMOZIONE RUOTA ANTERIORE............................................................ 4-5
CONTROLLO DELLA RUOTA ANTERIORE ............................................. 4-5
SMONTAGGIO DELLA RUOTA ANTERIORE ........................................... 4-6
MONTAGGIO DELLA RUOTA ANTERIORE ............................................. 4-6
INSTALLAZIONE DELLA RUOTA ANTERIORE (DISCO) ......................... 4-7
RUOTA POSTERIORE..................................................................................... 4-9
RIMOZIONE DELLA RUOTA POSTERIORE........................................... 4-10
CONTROLLO DELLA RUOTA POSTERIORE......................................... 4-10
SMONTAGGIO DELLA RUOTA POSTERIORE ...................................... 4-10
CONTROLLO E SOSTITUZIONE DELLA CORONA DELLA RUOTA
POSTERIORE ......................................................................................... 4-10
MONTAGGIO DELLA RUOTA POSTERIORE......................................... 4-11
INSTALLAZIONE DELLA RUOTA POSTERIORE (DISCO) .................... 4-12
FRENO ANTERIORE..................................................................................... 4-14
INTRODUZIONE ...................................................................................... 4-18
CONTROLLO DEL DISCO FRENO ANTERIORE ................................... 4-18
RIMOZIONE DELLA PINZA FRENO ANTERIORE.................................. 4-18
SMONTAGGIO DELLA PINZA FRENO ANTERIORE ............................. 4-18
CONTROLLO DELLA PINZA FRENO ANTERIORE................................ 4-19
MONTAGGIO DELLA PINZA FRENO ANTERIORE................................ 4-19
INSTALLAZIONE DEL PISTONCINO DELLA PINZA FRENO................. 4-19
INSTALLAZIONE DELLA PINZA FRENO ANTERIORE .......................... 4-20
RIMOZIONE DELLA POMPA FRENO ANTERIORE ............................... 4-21
CONTROLLO DELLA POMPA FRENO ANTERIORE ............................. 4-21
ASSEMBLAGGIO DELLA POMPA FRENO ANTERIORE ....................... 4-22
INSTALLAZIONE POMPA FRENO ANTERIORE .................................... 4-22
FRENO POSTERIORE................................................................................... 4-24
INTRODUZIONE ...................................................................................... 4-28
CONTROLLO DEL DISCO FRENO POSTERIORE................................. 4-28
RIMOZIONE DELLA PINZA FRENO POSTERIORE ............................... 4-29
SMONTAGGIO DELLA PINZA FRENO POSTERIORE........................... 4-29
CONTROLLO DELLA PINZA FRENO POSTERIORE ............................. 4-29
MONTAGGIO DELLA PINZA FRENO POSTERIORE ............................. 4-30
INSTALLAZIONE DEL PISTONCINO DELLA PINZA FRENO................. 4-30
INSTALLAZIONE PINZA FRENO POSTERIORE .................................... 4-30
RIMOZIONE DELLA POMPA FRENO POSTERIORE............................. 4-31
CONTROLLO DELLA POMPA FRENO POSTERIORE........................... 4-32
MONTAGGIO DELLA POMPA FRENO POSTERIORE........................... 4-32

INSTALLAZIONE POMPA FRENO POSTERIORE ................................. 4-33
MANUBRIO.................................................................................................... 4-34
RIMOZIONE MANUBRIO ......................................................................... 4-36
CONTROLLO MANUBRIO ....................................................................... 4-36
INSTALLAZIONE MANUBRI .................................................................... 4-36
FORCELLA ANTERIORE.............................................................................. 4-40
RIMOZIONE DEGLI STELI FORCELLA ANTERIORE ............................ 4-42
SMONTAGGIO DEGLI STELI FORCELLA ANTERIORE ........................ 4-42
CONTROLLO DEGLI STELI FORCELLA ANTERIORE .......................... 4-43
MONTAGGIO DEGLI STELI FORCELLA ANTERIORE .......................... 4-44
INSTALLAZIONE DEGLI STELI FORCELLA ANTERIORE ..................... 4-51
TESTA DELLO STERZO................................................................................ 4-53
RIMOZIONE DEL SUPPORTO INFERIORE ........................................... 4-55
CONTROLLO DELLA TESTA DI STERZO .............................................. 4-55
INSTALLAZIONE DELLA TESTA DI STERZO ........................................ 4-55
GRUPPO AMMORTIZZATORE POSTERIORE............................................. 4-58
MANIPOLAZIONE DELL’AMMORTIZZATORE POSTERIORE ............... 4-61
SMALTIMENTO DELL’AMMORTIZZATORE POSTERIORE .................. 4-61
RIMOZIONE DEL GRUPPO AMMORTIZZATORE POSTERIORE ......... 4-61
RIMOZIONE DEL CUSCINETTO ............................................................. 4-61
CONTROLLO DEL GRUPPO AMMORTIZZATORE POSTERIORE ....... 4-62
CONTROLLO DEL BRACCIO DI COLLEGAMENTO E DEL BRACCIO
CINEMATISMO ....................................................................................... 4-62
INSTALLAZIONE DEL BRACCIO CINEMATISMO .................................. 4-62
INSTALLAZIONE DEL GRUPPO AMMORTIZZATORE
POSTERIORE ......................................................................................... 4-63
FORCELLONE OSCILLANTE....................................................................... 4-65
RIMOZIONE FORCELLONE .................................................................... 4-66
RIMOZIONE DEL CUSCINETTO ............................................................. 4-66
CONTROLLO FORCELLONE .................................................................. 4-66
INSTALLAZIONE FORCELLONE ............................................................ 4-67
COMANDO A CATENA.................................................................................. 4-68
RIMOZIONE DELLA CATENA DI TRASMISSIONE ................................ 4-69
CONTROLLO CATENA DI TRASMISSIONE ........................................... 4-69
CONTROLLO DELLA CORONA .............................................................. 4-70
CONTROLLO DELLA CORONA RUOTA POSTERIORE ........................ 4-70
INSTALLAZIONE DELLA CATENA DI TRASMISSIONE ......................... 4-70

TELAIO GENERALE
4-1
HAS1SM1117
NOTA
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base relative
alla manutenzione di motocicli Yamaha (p.es. concessionari Yamaha, tecnici della manutenzione,
ecc.). Alle persone con scarse conoscenze e competenze in materia di manutenzione si consiglia di
non eseguire alcun intervento di ispezione, regolazione, smontaggio o rimontaggio facendo esclusi-
vamente riferimento al presente manuale. Ciò potrebbe comportare problemi di manutenzione e dan-
ni meccanici.
HAS1SM1118TELAIO GENERALE
Rimozione della sella e del fianchetto
Ordine DenominazioneQuan-
titàOsservazioni
1 Sella 1
2 Presa d’aria (sinistra) 1
3 Presa d’aria (destra) 1
4 Fianchetto (sinistro) 1
5 Fianchetto (destro) 1
6 Targa 1
7 Parafango posteriore 1
4 (2)
75
1
3
6
2
7 Nm (0.7 m•kgf, 5.1 ftIbf)T.R.7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
22 Nm (2.2 mkgf, 16 ftIbf)T.R.
1.3 Nm (0.13 mkgf, 0.94 ftIbf)T.R.16 Nm (1.6 mkgf, 12 ftIbf)T.R.

TELAIO GENERALE
4-2
Per l’installazione, invertire la procedura di
rimozione.
Rimozione della sella e del fianchetto
Ordine DenominazioneQuan-
titàOsservazioni
4 (2)
75
1
3
6
2
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
7 Nm (0.7 mkgf, 5.1 ftIbf)T.R.
22 Nm (2.2 mkgf, 16 ftIbf)T.R.
1.3 Nm (0.13 mkgf, 0.94 ftIbf)T.R.16 Nm (1.6 mkgf, 12 ftIbf)T.R.

TELAIO GENERALE
4-3
HAS1SM1119RIMOZIONE DEL FIANCHETTO SINISTRO
1. Togliere:• Bullone (fianchetto)
• Fianchetto laterale “1”
NOTA
Spostare indietro il fianchetto sinistro “1” per
rimuoverlo, poiché la sua sporgenza “a” è in-
serita nel telaio posteriore.
HAS1SM1120RIMOZIONE DELLA SELLA
NOTA
Il coperchietto del tappo del serbatoio del car-
burante e la sella sono collegate da una fascet-
ta in plastica.
Quando si rimuove la sella, rimuovere sempre
prima il coperchietto tappo serbatoio carburan-
te.
1. Togliere:• Coperchietto tappo serbatoio carburante “1”Fare riferimento a “TAPPO SERBATOIO
CARBURANTE” a pagina 1-22. 2. Togliere:
•Sella “1”
HAS1SM1121RIMOZIONE DELLA TARGA
1. Togliere:• Bullone (targa)
• Targa “1”
NOTA
• La sporgenza “a” viene inserita nel nastro del-la targa. Togliere il nastro dalla sporgenza pri-
ma di rimuoverla.
• Togliere il cavo frizione “2” dalla guida per cavi “b” sulla targa.
• La sporgenza “c” sulla staffa inferiore è inser- ita nella targa. Rimuovere la targa estraendo-
la dalla sporgenza.
1
a
1
1
1

RUOTA ANTERIORE
4-4
HAS1SM1122

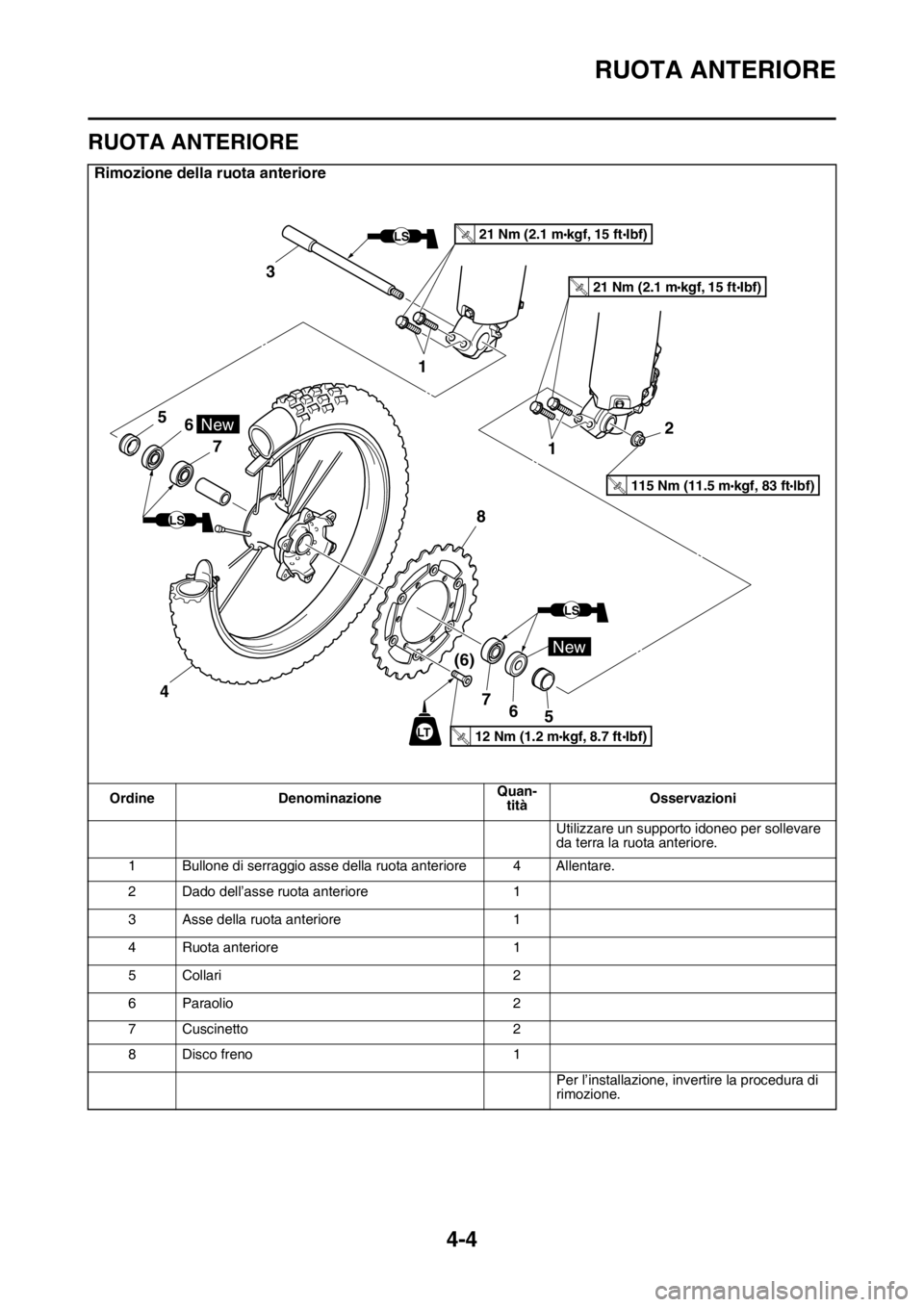

RUOTA ANTERIORE
Rimozione della ruota anteriore
Ordine DenominazioneQuan-
titàOsservazioni
Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
1 Bullone di serraggio asse della ruota anteriore 4 Allentare.
2 Dado dell’asse ruota anteriore 1
3 Asse della ruota anteriore 1
4 Ruota anteriore 1
5Collari 2
6 Paraolio 2
7 Cuscinetto 2
8 Disco freno 1
Per l’installazione, invertire la procedura di
rimozione.
12 Nm (1.2 mkgf, 8.7 ftIbf)T.R
.
New
New
LT
LS
LS
LS
5
76
5 6 7
(6)
8
12
1 3
21 Nm (2.1 mkgf, 15 ftIbf)T.R.
21 Nm (2.1 mkgf, 15 ftIbf)T.R.
4
115 Nm (11.5 mkgf, 83 ftlbf)T.R.

RUOTA ANTERIORE
4-5
HAS1SM1123RIMOZIONE RUOTA ANTERIORE
1. Utilizzare un supporto idoneo per sollevare
da terra la ruota anteriore.
EWA13120
AVVERTENZA
Supportare fermamente il veicolo in modo
che non ci sia pericolo che si ribalti.
2. Togliere:
• Ruota anteriore
HAS1SM1124CONTROLLO DELLA RUOTA ANTERIORE
1. Controllare:
• Asse della ruota anteriore
Fare rotolare l’asse della ruota anteriore su
una superficie piana.
Deformazioni  Sostituire.
EWA13460
AVVERTENZA
Non utilizzare un asse della ruota anteriore
piegato anche se è stato rettificato.
2. Controllare:
• Pneumatico/i
• Ruota anteriore
Danni/usura  Sostituire.
Fare riferimento a “CONTROLLO DEI
PNEUMATICI” a pagina 3-37 e “CONTROL-
LO RUOTE” a pagina 3-38.
3. Controllare:
• Raggi
Deformazioni/danni  Sostituire.
Allentamento  Stringere.
Picchiettare sui raggi con un cacciavite.
NOTA
Un raggio ben stretto emette una tonalità chiara
e tintinnante; un raggio allentato emette un su-
ono sordo.
4. Serrare:
• Raggi
Fare riferimento a “CONTROLLO E SER-
RAGGIO RAGGI” a pagina 3-37.
NOTA
Dopo aver stretto i raggi, misurare il disassa-
mento della ruota.
5. Misurare:
• Disassamento radiale della ruota “a”
• Disassamento laterale della ruota “b”
Non conforme alle specifiche  Riparare/
sostituire.
6. Controllare:
•Collari
Danni/usura  Sostituire.
7. Controllare:
• Cuscinetto
La ruota anteriore gira in modo non uniforme
o è allentata  Sostituire i cuscinetti della
ruota.
• Paraolio
Danni/usura  Sostituire.
Raggi
2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Limite di disassamento radiale
ruota
2.0 mm (0.08 in)
Limite di disassamento laterale
ruota
2.0 mm (0.08 in)
T R..
ab

RUOTA ANTERIORE
4-6
HAS1SM1125SMONTAGGIO DELLA RUOTA ANTERIORE
1. Togliere:
• Paraolio
• Cuscinetto
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Pulire l’esterno del mozzo della ruota ante-
riore.
b. Rimuovere i paraolio “1” con un cacciavite
per viti a testa piana.
NOTA
Per evitare di danneggiare la ruota, posizionare
un panno “2” fra il cacciavite e la superficie del-
la ruota.
c. Rimuovere i cuscinetti con un estrattore di
cuscinetti.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM1126
MONTAGGIO DELLA RUOTA ANTERIORE
1. Installare:
• Cuscinetto (lato sinistro) “1”
• Distanziale “2”
• Cuscinetto (lato destro) “3”
• Paraolio “4”
NOTA
• Applicare grasso a base di sapone di litio al
cuscinetto e al labbro del paraolio quando li si
installa.
• Per prima cosa installare il lato sinistro del
cuscinetto.
• Installare il paraolio con i contrassegni o i nu-
meri identificativi del produttore rivolti verso
l’esterno.
ECA1DX1005
ATTENZIONE
Installare il cuscinetto premendo sulla pista
esterna in parallelo.
NOTA
Utilizzare un alloggiamento “1” che corrisponda
al diametro della pista esterna del cuscinetto e
del paraolio.
12
New
4
3
2
1
4
New
New
