2014 YAMAHA YZ250F Manuale duso (in Italian)

RIMOZIONE DEL MOTORE
5-12

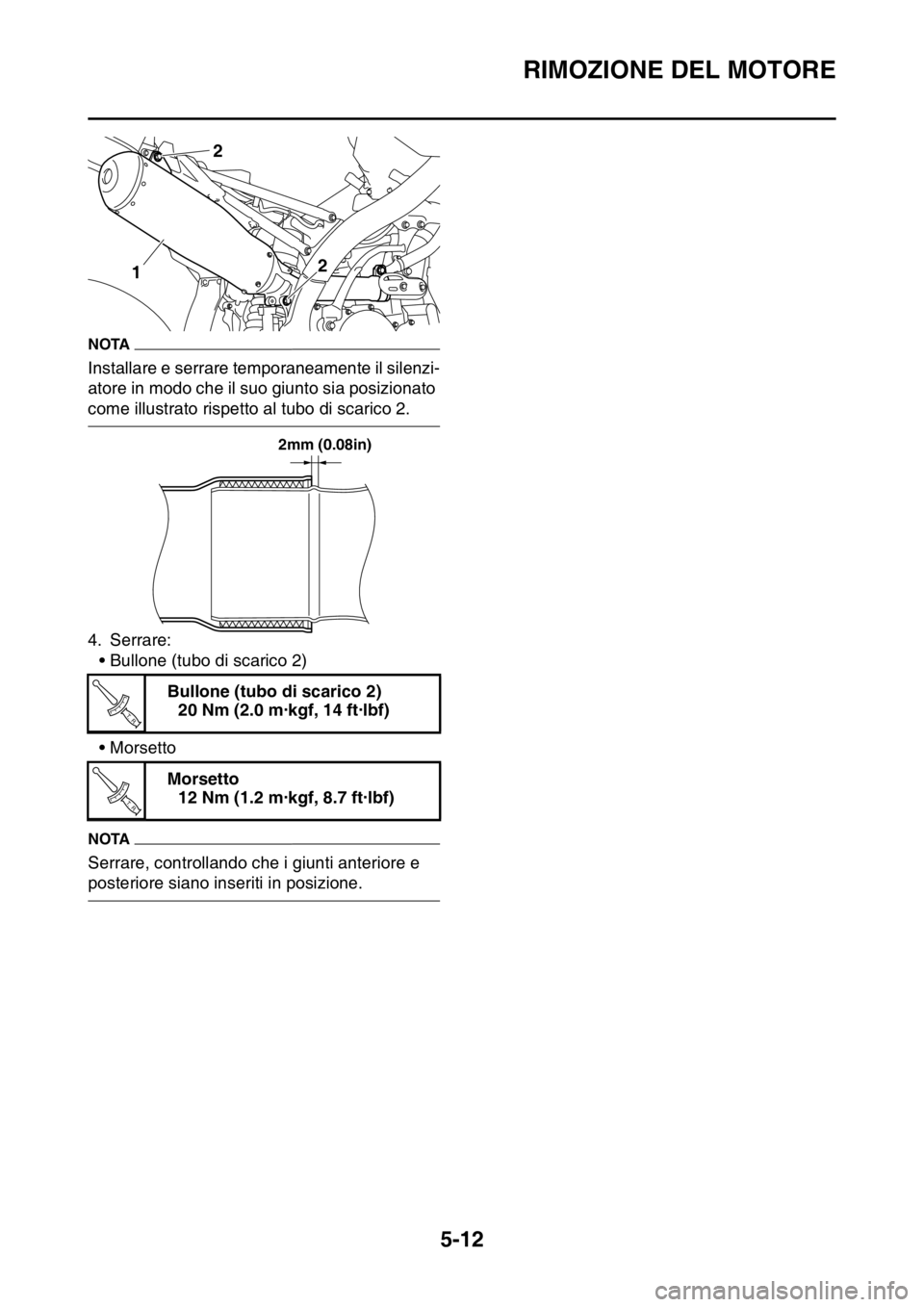

NOTA
Installare e serrare temporaneamente il silenzi-
atore in modo che il suo giunto sia posizionato
come illustrato rispetto al tubo di scarico 2.
4. Serrare:
• Bullone (tubo di scarico 2)
•Morsetto
NOTA
Serrare, controllando che i giunti anteriore e
posteriore siano inseriti in posizione.Bullone (tubo di scarico 2)
20 Nm (2.0 m·kgf, 14 ft·lbf)
Morsetto
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
2
2
1
2mm (0.08in)
T R..
T R..

ALBERO A CAMME
5-13
HAS1SM1207
ALBERO A CAMME

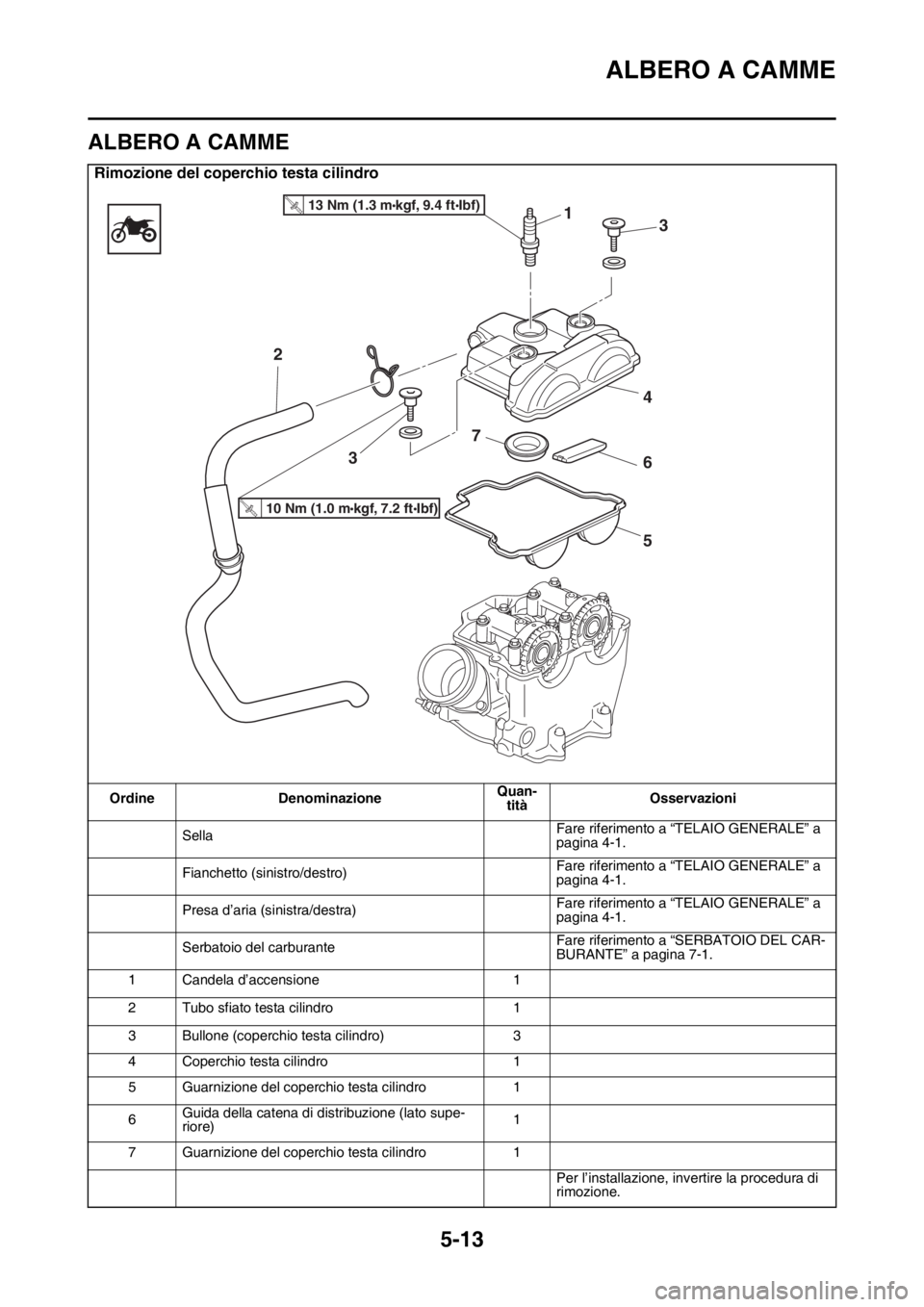

Rimozione del coperchio testa cilindro
Ordine DenominazioneQuan-
titàOsservazioni
SellaFare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Fianchetto (sinistro/destro)Fare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Presa d’aria (sinistra/destra)Fare riferimento a “TELAIO GENERALE” a
pagina 4-1.
Serbatoio del carburanteFare riferimento a “SERBATOIO DEL CAR-
BURANTE” a pagina 7-1.
1 Candela d’accensione 1
2 Tubo sfiato testa cilindro 1
3 Bullone (coperchio testa cilindro) 3
4 Coperchio testa cilindro 1
5 Guarnizione del coperchio testa cilindro 1
6Guida della catena di distribuzione (lato supe-
riore)1
7 Guarnizione del coperchio testa cilindro 1
Per l’installazione, invertire la procedura di
rimozione.
1
4
6 7
5 2
3
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R
.
13 Nm (1.3 mkgf, 9.4 ftIbf)T.R.
3

ALBERO A CAMME
5-14

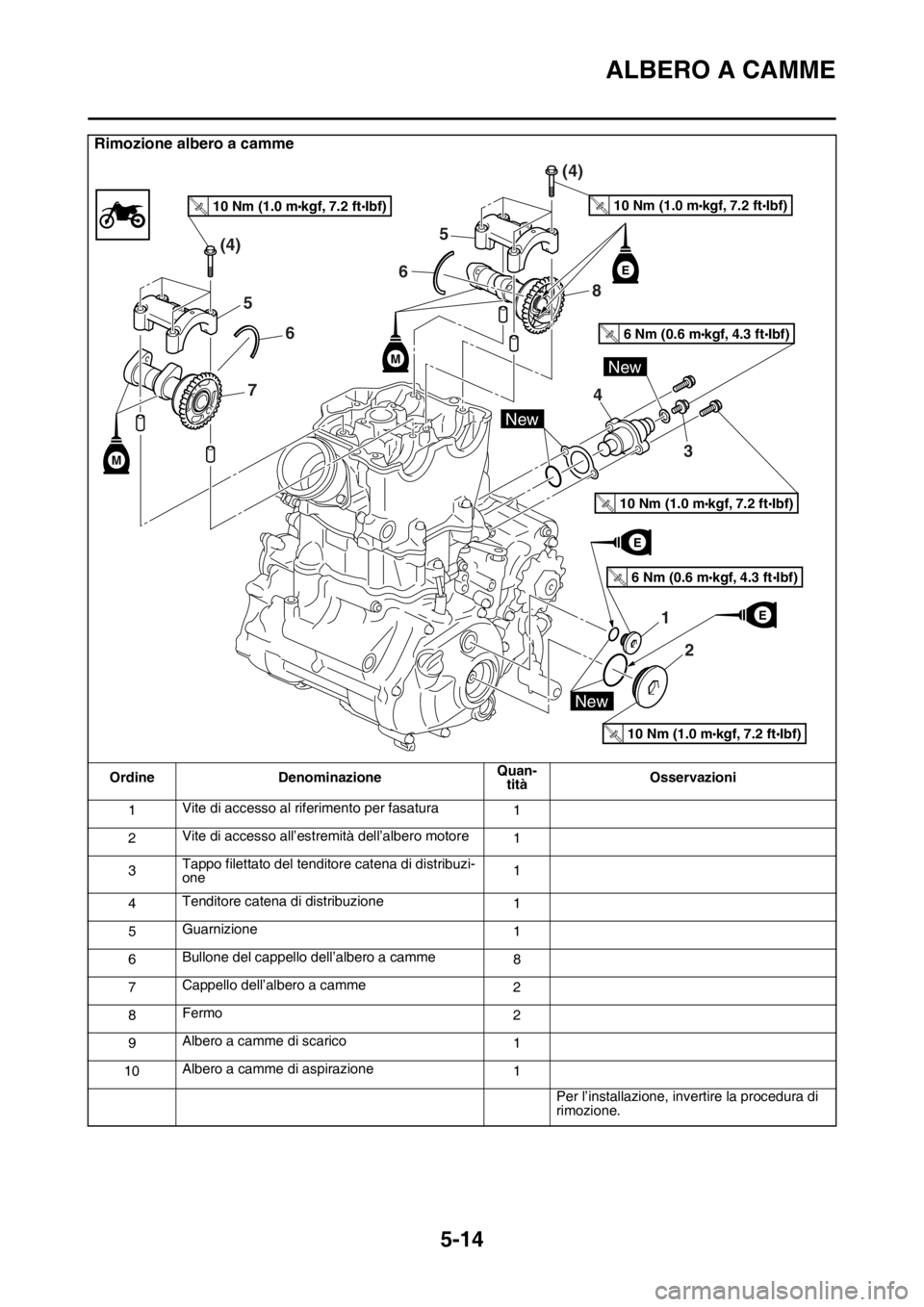

Rimozione albero a camme
Ordine DenominazioneQuan-
titàOsservazioni
1Vite di accesso al riferimento per fasatura
1
2Vite di accesso all’estremità dell’albero motore
1
3Tappo filettato del tenditore catena di distribuzi-
one1
4Tenditore catena di distribuzione
1
5Guarnizione
1
6Bullone del cappello dell’albero a camme
8
7Cappello dell’albero a camme
2
8Fermo
2
9Albero a camme di scarico
1
10Albero a camme di aspirazione
1
Per l’installazione, invertire la procedura di
rimozione.
6 Nm (0.6 mkgf, 4.3 ftIbf)T.R.
6 Nm (0.6 mkgf, 4.3 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.10 Nm (1.0 mkgf, 7.2 ftIbf)T.R.
5
8
3
4
1
2
7
6
5 (4)(4)
6
M
M
E
New
New
New
E
E

ALBERO A CAMME
5-15
HAS1SM1208RIMOZIONE ALBERO A CAMME

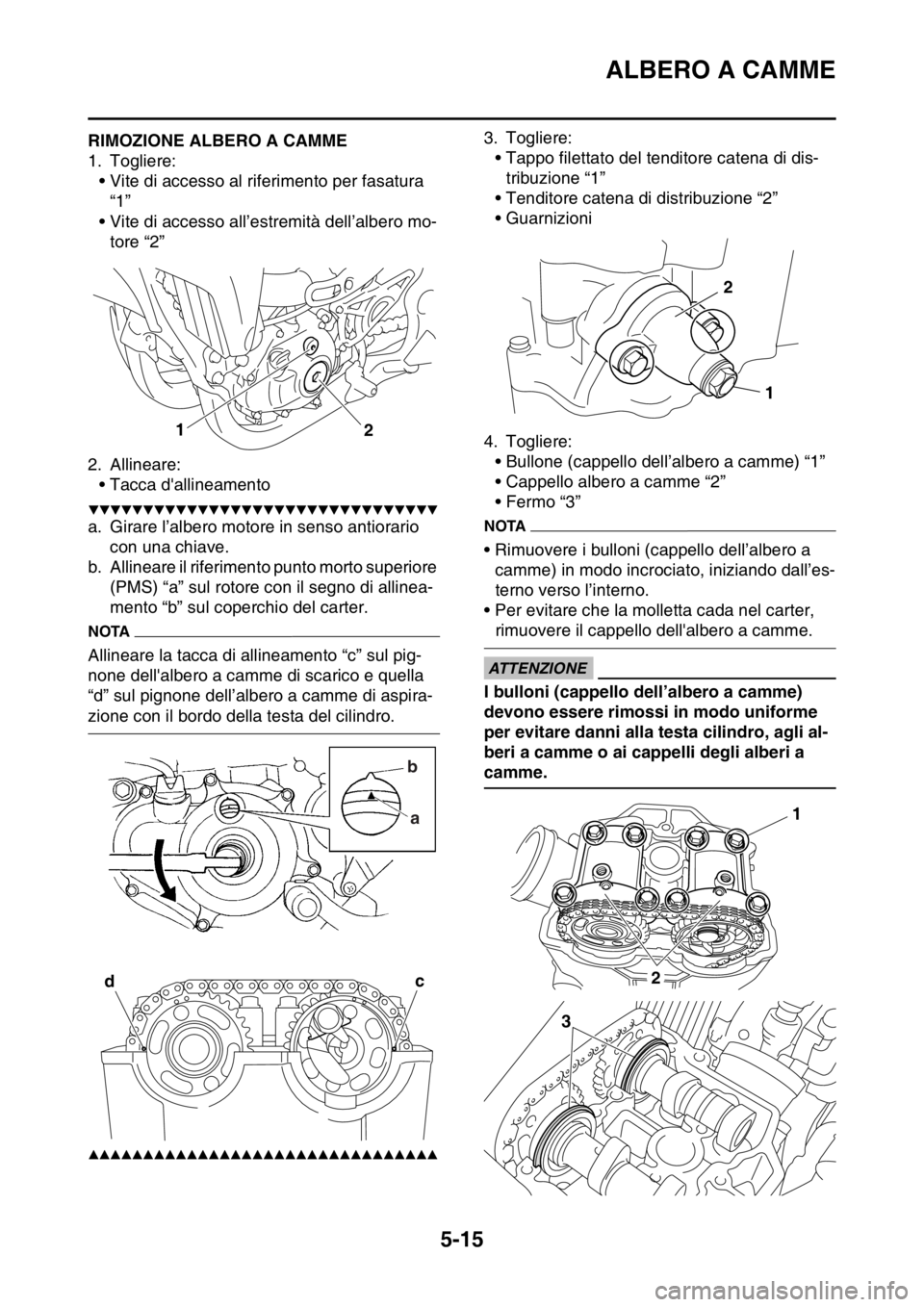

1. Togliere:
• Vite di accesso al riferimento per fasatura
“1”
• Vite di accesso all’estremità dell’albero mo-
tore “2”
2. Allineare:
• Tacca d'allineamento
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Girare l’albero motore in senso antiorario
con una chiave.
b. Allineare il riferimento punto morto superiore
(PMS) “a” sul rotore con il segno di allinea-
mento “b” sul coperchio del carter.
NOTA
Allineare la tacca di allineamento “c” sul pig-
none dell'albero a camme di scarico e quella
“d” sul pignone dell’albero a camme di aspira-
zione con il bordo della testa del cilindro.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
3. Togliere:
• Tappo filettato del tenditore catena di dis-
tribuzione “1”
• Tenditore catena di distribuzione “2”
• Guarnizioni
4. Togliere:
• Bullone (cappello dell’albero a camme) “1”
• Cappello albero a camme “2”
• Fermo “3”
NOTA
• Rimuovere i bulloni (cappello dell’albero a
camme) in modo incrociato, iniziando dall’es-
terno verso l’interno.
• Per evitare che la molletta cada nel carter,
rimuovere il cappello dell'albero a camme.
ECA33DD027
ATTENZIONE
I bulloni (cappello dell’albero a camme)
devono essere rimossi in modo uniforme
per evitare danni alla testa cilindro, agli al-
beri a camme o ai cappelli degli alberi a
camme.
1
2
b
a
dc
1 2
1
2
3

ALBERO A CAMME
5-16
5. Togliere:
• Albero a camme di scarico “1”
• Albero a camme di aspirazione “2”
NOTA
Applicare un filo metallico “3” alla catena di dis-
tribuzione per evitare che cada all’interno del
carter.
HAS1SM1209CONTROLLO ALBERO A CAMME
1. Controllare:
• Lobi dell’albero a camme
Macchie blu/vaiolature/graffi  Sostituire
l’albero a camme.
2. Misurare:
• Dimensioni dei lobi dell’albero a camme “A”
e “B”
Non conforme alle specifiche  Sostituire
l’albero a camme.3. Misurare:
• Disassamento dell’albero a camme
Non conforme alle specifiche  Sostituire.
4. Misurare:
• Gioco tra perno e cappello dell’albero a
camme
Non conforme alle specifiche  Misurare il
diametro del perno dell’albero a camme. Dimensioni dei lobi dell’albero a
camme
Aspirazione A
31.730–31.830 mm (1.2492–
1.2531 in)
Limite
31.630 mm (1.2453 in)
Aspirazione B
22.450–22.550 mm (0.8839–
0.8878 in)
Limite
22.350 mm (0.8799 in)
Scarico A
33.370–33.470 mm (1.3138–
1.3177 in)
Limite
33.270 mm (1.3098 in)
Scarico B
25.211–25.311 mm (0.9926–
0.9965 in)
Limite
25.111 mm (0.9886 in)
1
2
3
Limite di disassamento albero a
camme
0.030 mm (0.0012 in)
Gioco tra il perno di banco e il
cappello albero
a camme
0.028–0.062 mm (0.0011–0.0024
in)

ALBERO A CAMME
5-17
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

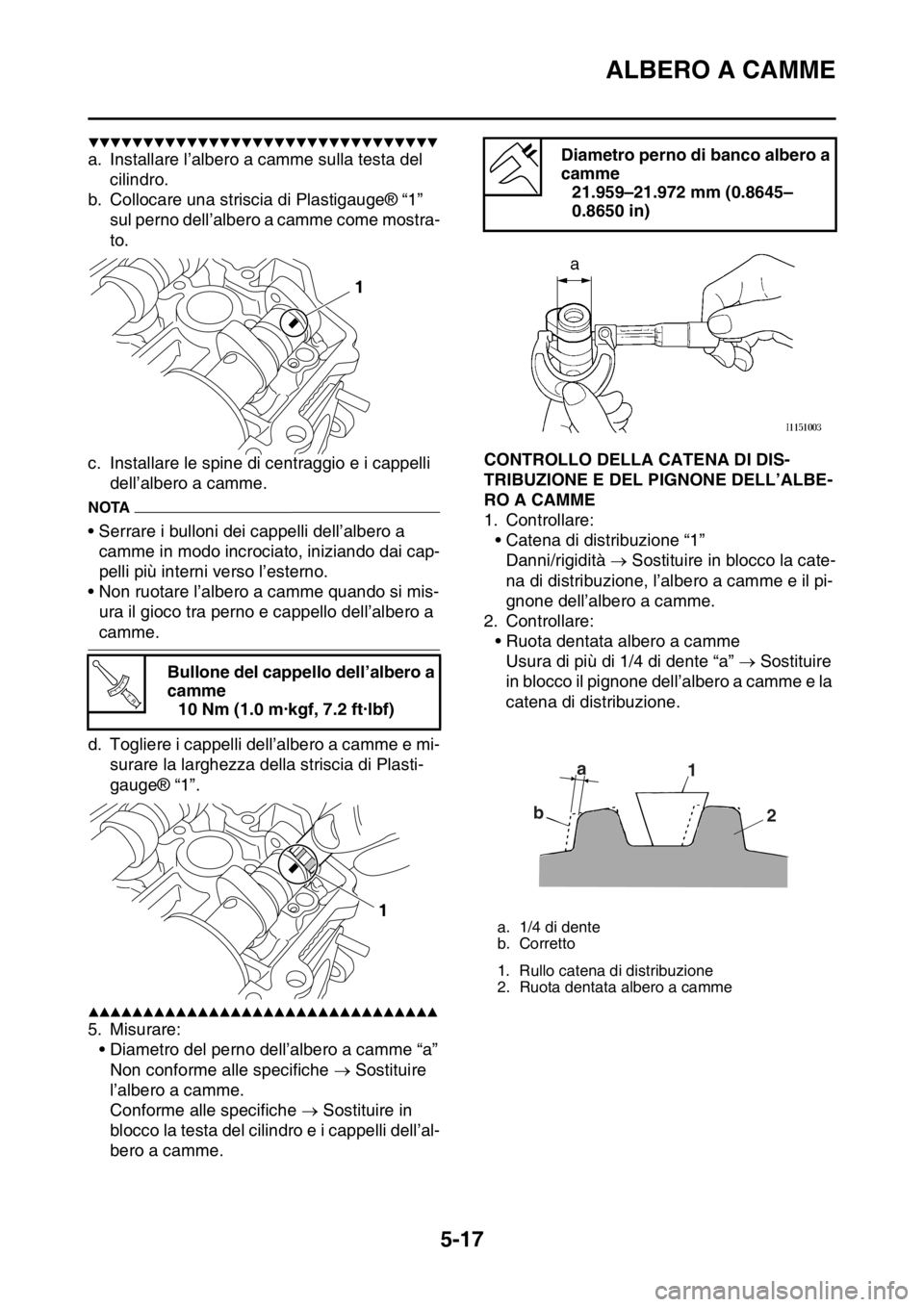

a. Installare l’albero a camme sulla testa del
cilindro.
b. Collocare una striscia di Plastigauge® “1”
sul perno dell’albero a camme come mostra-
to.
c. Installare le spine di centraggio e i cappelli
dell’albero a camme.
NOTA
• Serrare i bulloni dei cappelli dell’albero a
camme in modo incrociato, iniziando dai cap-
pelli più interni verso l’esterno.
• Non ruotare l’albero a camme quando si mis-
ura il gioco tra perno e cappello dell’albero a
camme.
d. Togliere i cappelli dell’albero a camme e mi-
surare la larghezza della striscia di Plasti-
gauge® “1”.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
5. Misurare:
• Diametro del perno dell’albero a camme “a”
Non conforme alle specifiche  Sostituire
l’albero a camme.
Conforme alle specifiche  Sostituire in
blocco la testa del cilindro e i cappelli dell’al-
bero a camme.
HAS1SM1210CONTROLLO DELLA CATENA DI DIS-
TRIBUZIONE E DEL PIGNONE DELL’ALBE-
RO A CAMME
1. Controllare:
• Catena di distribuzione “1”
Danni/rigidità  Sostituire in blocco la cate-
na di distribuzione, l’albero a camme e il pi-
gnone dell’albero a camme.
2. Controllare:
• Ruota dentata albero a camme
Usura di più di 1/4 di dente “a”  Sostituire
in blocco il pignone dell’albero a camme e la
catena di distribuzione. Bullone del cappello dell’albero a
camme
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
T R..
1
Diametro perno di banco albero a
camme
21.959–21.972 mm (0.8645–
0.8650 in)
a. 1/4 di dente
b. Corretto
1. Rullo catena di distribuzione
2. Ruota dentata albero a camme
a
b1
2

ALBERO A CAMME
5-18
HAS1SM1211CONTROLLO DEI TENDITORI DELLA CATE-
NA DI DISTRIBUZIONE

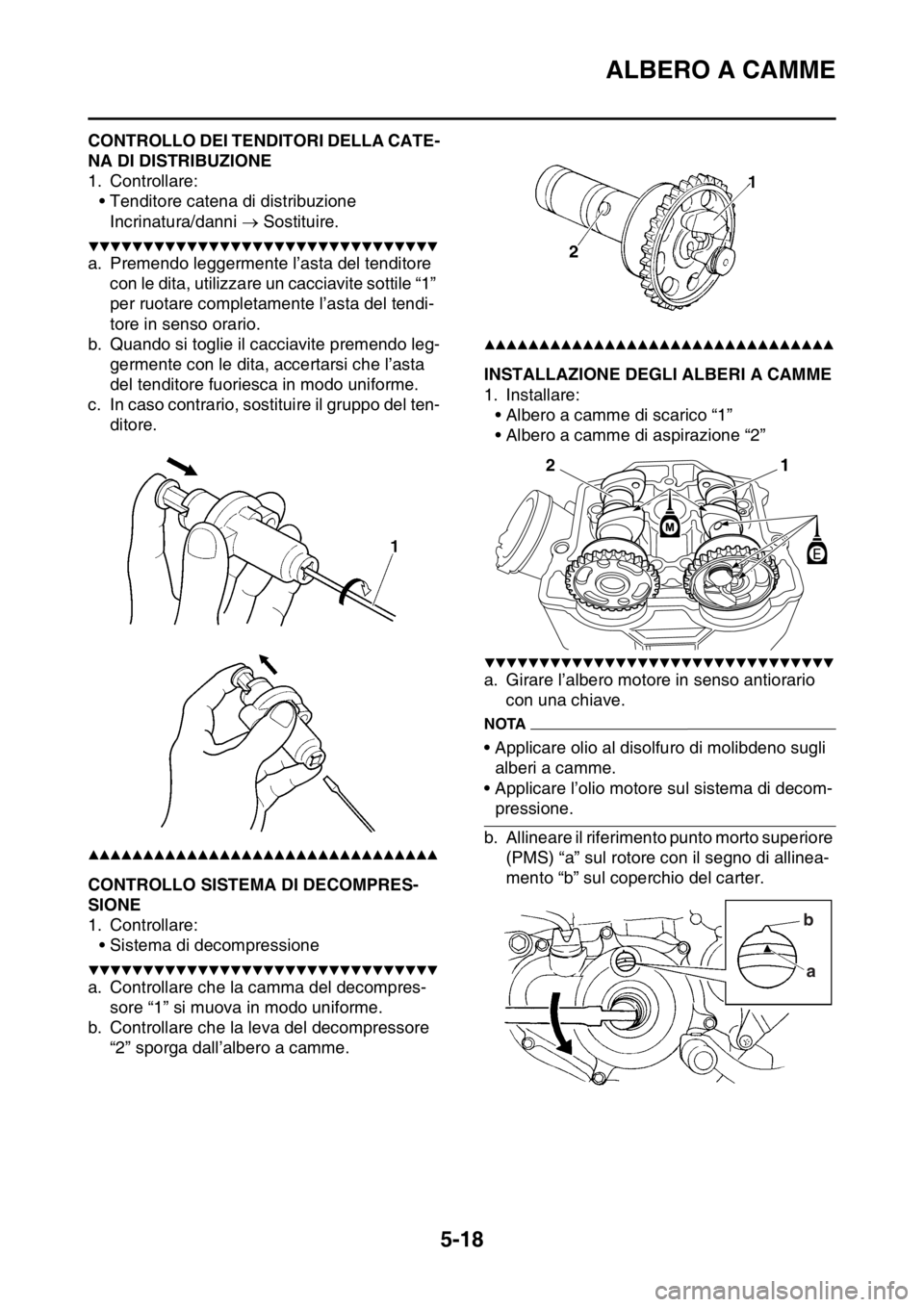

1. Controllare:
• Tenditore catena di distribuzione
Incrinatura/danni  Sostituire.
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Premendo leggermente l’asta del tenditore
con le dita, utilizzare un cacciavite sottile “1”
per ruotare completamente l’asta del tendi-
tore in senso orario.
b. Quando si toglie il cacciavite premendo leg-
germente con le dita, accertarsi che l’asta
del tenditore fuoriesca in modo uniforme.
c. In caso contrario, sostituire il gruppo del ten-
ditore.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM1212CONTROLLO SISTEMA DI DECOMPRES-
SIONE
1. Controllare:
• Sistema di decompressione
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Controllare che la camma del decompres-
sore “1” si muova in modo uniforme.
b. Controllare che la leva del decompressore
“2” sporga dall’albero a camme.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
HAS1SM1213INSTALLAZIONE DEGLI ALBERI A CAMME
1. Installare:
• Albero a camme di scarico “1”
• Albero a camme di aspirazione “2”
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Girare l’albero motore in senso antiorario
con una chiave.
NOTA
• Applicare olio al disolfuro di molibdeno sugli
alberi a camme.
• Applicare l’olio motore sul sistema di decom-
pressione.
b. Allineare il riferimento punto morto superiore
(PMS) “a” sul rotore con il segno di allinea-
mento “b” sul coperchio del carter.
1
2
b
a

ALBERO A CAMME
5-19

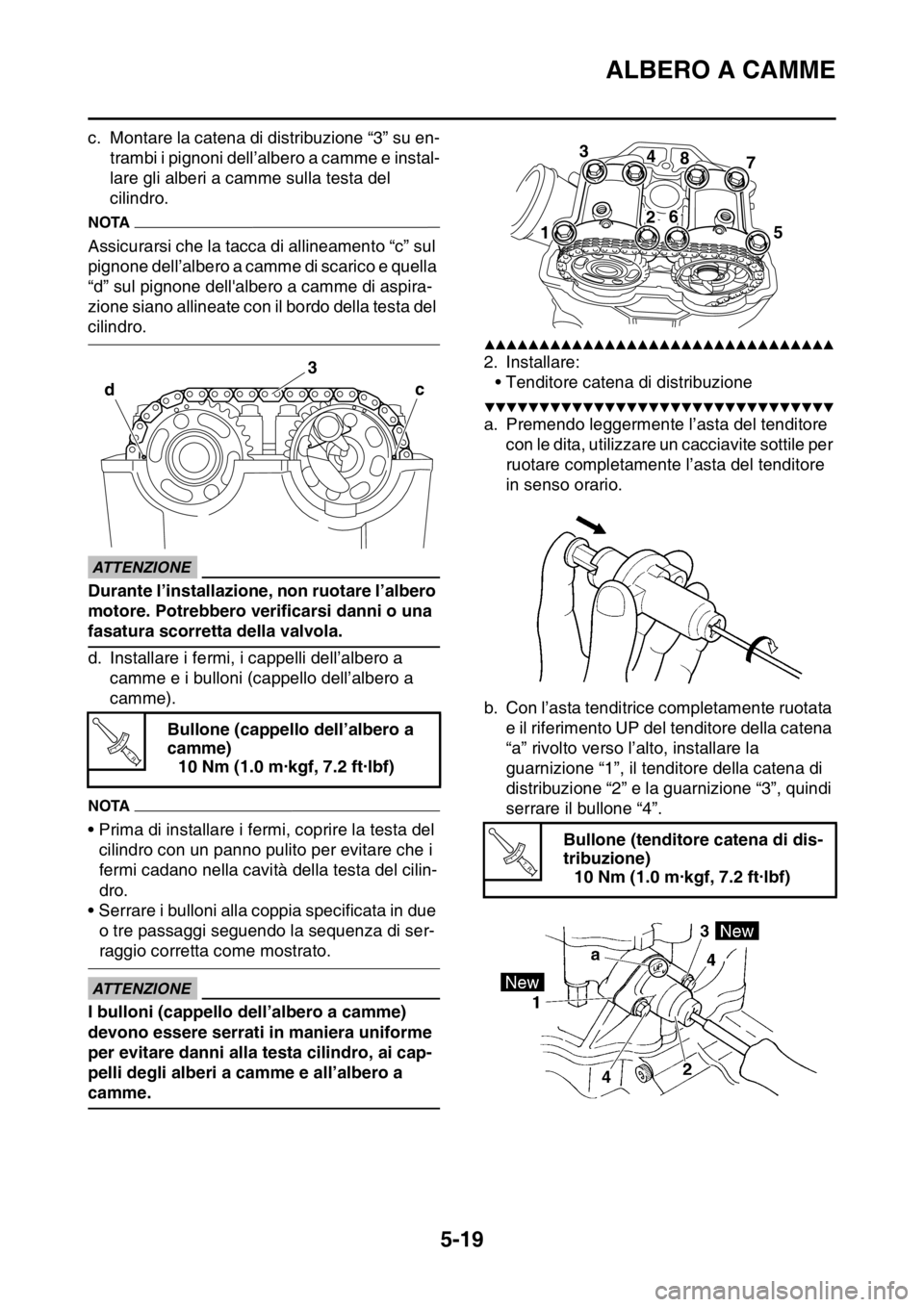

c. Montare la catena di distribuzione “3” su en-
trambi i pignoni dell’albero a camme e instal-
lare gli alberi a camme sulla testa del
cilindro.
NOTA
Assicurarsi che la tacca di allineamento “c” sul
pignone dell’albero a camme di scarico e quella
“d” sul pignone dell'albero a camme di aspira-
zione siano allineate con il bordo della testa del
cilindro.
ECA33DD029
ATTENZIONE
Durante l’installazione, non ruotare l’albero
motore. Potrebbero verificarsi danni o una
fasatura scorretta della valvola.
d. Installare i fermi, i cappelli dell’albero a
camme e i bulloni (cappello dell’albero a
camme).
NOTA
• Prima di installare i fermi, coprire la testa del
cilindro con un panno pulito per evitare che i
fermi cadano nella cavità della testa del cilin-
dro.
• Serrare i bulloni alla coppia specificata in due
o tre passaggi seguendo la sequenza di ser-
raggio corretta come mostrato.
ECA33DD030
ATTENZIONE
I bulloni (cappello dell’albero a camme)
devono essere serrati in maniera uniforme
per evitare danni alla testa cilindro, ai cap-
pelli degli alberi a camme e all’albero a
camme.
▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲▲
2. Installare:
• Tenditore catena di distribuzione
▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼
a. Premendo leggermente l’asta del tenditore
con le dita, utilizzare un cacciavite sottile per
ruotare completamente l’asta del tenditore
in senso orario.
b. Con l’asta tenditrice completamente ruotata
e il riferimento UP del tenditore della catena
“a” rivolto verso l’alto, installare la
guarnizione “1”, il tenditore della catena di
distribuzione “2” e la guarnizione “3”, quindi
serrare il bullone “4”. Bullone (cappello dell’albero a
camme)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
dc
3
T R..
Bullone (tenditore catena di dis-
tribuzione)
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
3
4
8
7
15
26
T R..
