2014 Lancia Voyager Libretto Uso Manutenzione (in Italian)

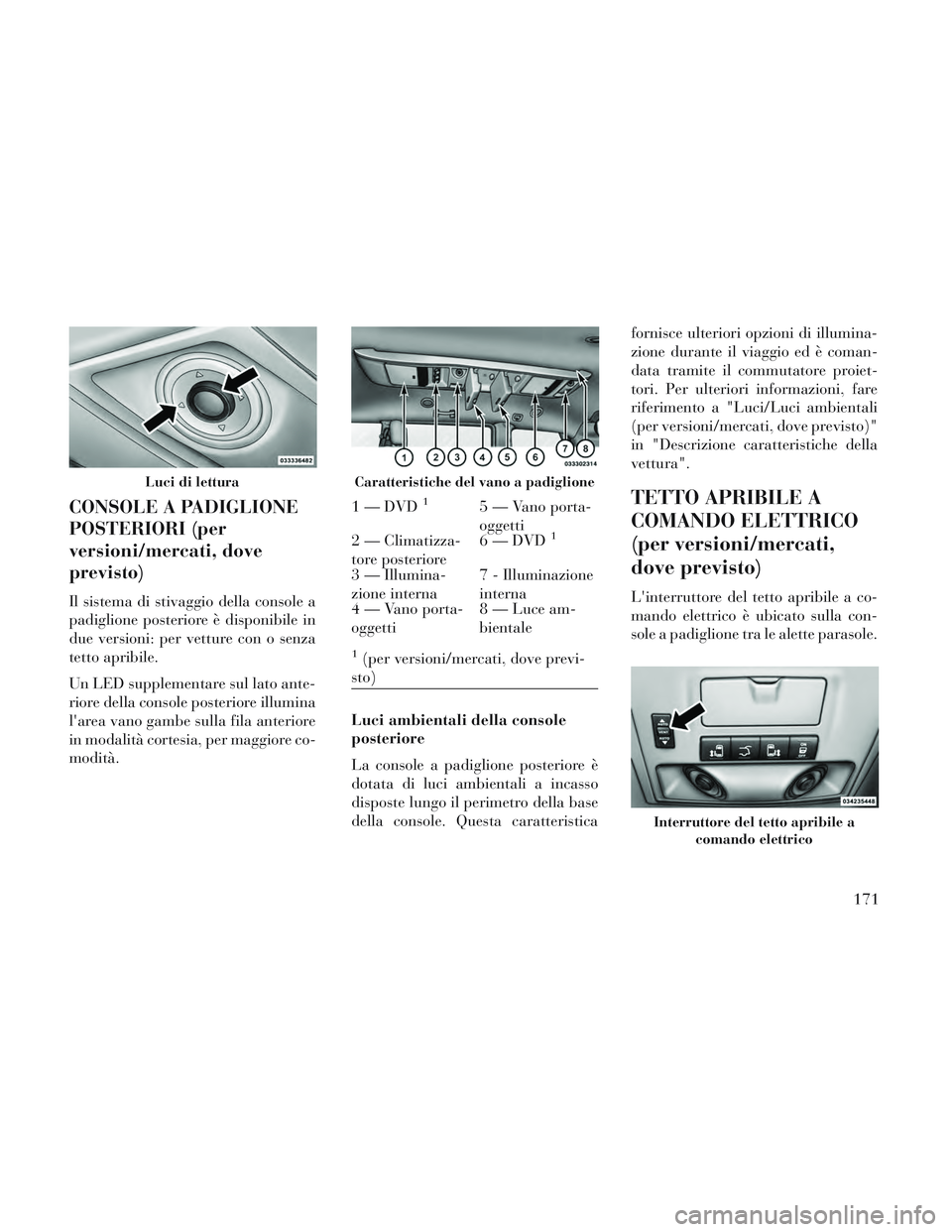

CONSOLE A PADIGLIONE
POSTERIORI (per
versioni/mercati, dove
previsto)
Il sistema di stivaggio della console a
padiglione posteriore è disponibile in
due versioni: per vetture con o senza
tetto apribile.
Un LED supplementare sul lato ante-
riore della console posteriore illumina
l'area vano gambe sulla fila anteriore
in modalità cortesia, per maggiore co-
modità.Luci ambientali della console
posteriore
La console a padiglione posteriore è
dotata di luci ambientali a incasso
disposte lungo il perimetro della base
della console. Questa caratteristicafornisce ulteriori opzioni di illumina-
zione durante il viaggio ed è coman-
data tramite il commutatore proiet-
tori. Per ulteriori informazioni, fare
riferimento a "Luci/Luci ambientali
(per versioni/mercati, dove previsto)"
in "Descrizione caratteristiche della
vettura".
TETTO APRIBILE A
COMANDO ELETTRICO
(per versioni/mercati,
dove previsto)
L'interruttore del tetto apribile a co-
mando elettrico è ubicato sulla con-
sole a padiglione tra le alette parasole.
Luci di letturaCaratteristiche del vano a padiglione
1 — DVD15 — Vano porta-
oggetti
2 — Climatizza-
tore posteriore 6 — DVD
1
3 — Illumina-
zione interna7 - Illuminazione
interna
4 — Vano porta-
oggetti 8 — Luce am-
bientale
1(per versioni/mercati, dove previ-
sto)
Interruttore del tetto apribile a
comando elettrico
171

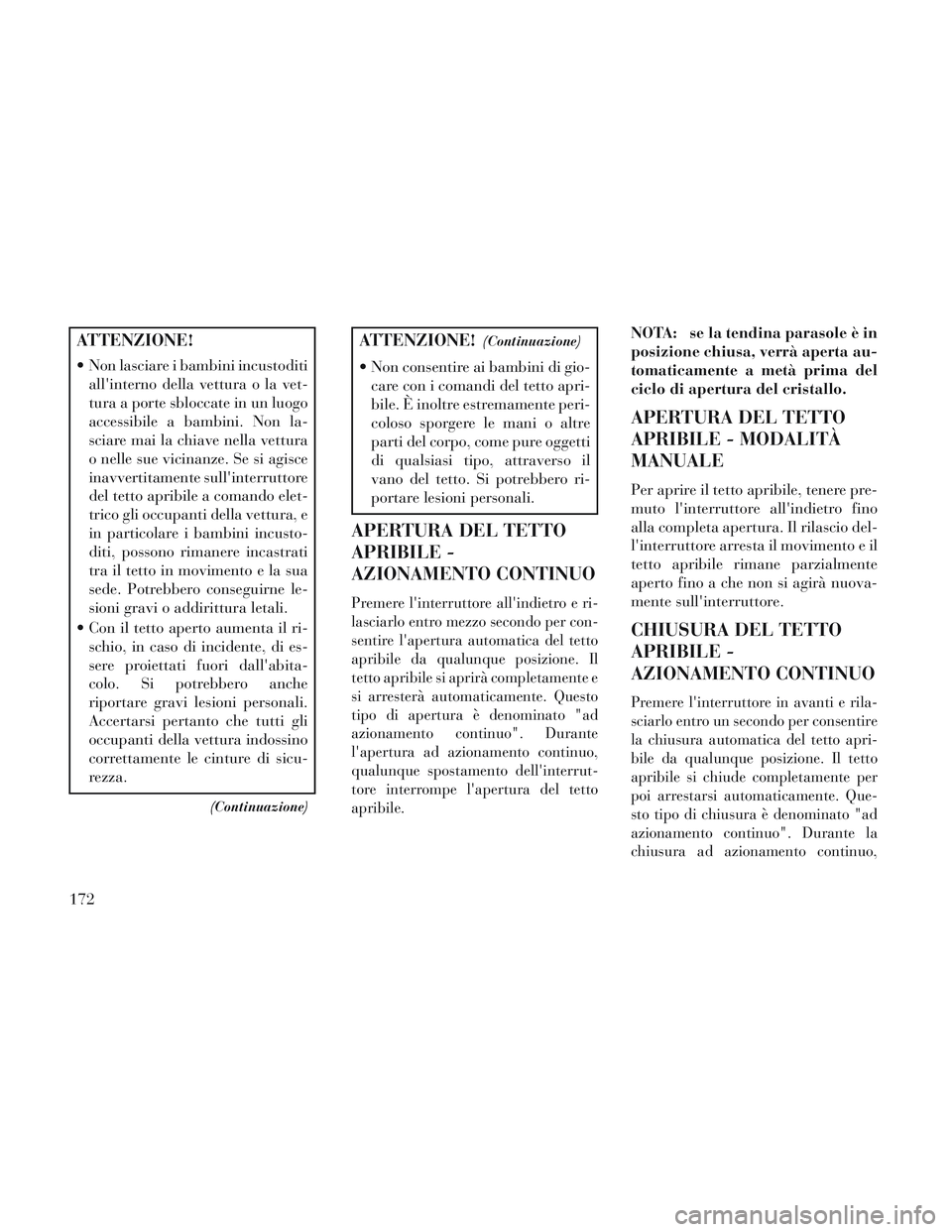

ATTENZIONE!
Non lasciare i bambini incustoditiall'interno della vettura o la vet-
tura a porte sbloccate in un luogo
accessibile a bambini. Non la-
sciare mai la chiave nella vettura
o nelle sue vicinanze. Se si agisce
inavvertitamente sull'interruttore
del tetto apribile a comando elet-
trico gli occupanti della vettura, e
in particolare i bambini incusto-
diti, possono rimanere incastrati
tra il tetto in movimento e la sua
sede. Potrebbero conseguirne le-
sioni gravi o addirittura letali.
Con il tetto aperto aumenta il ri- schio, in caso di incidente, di es-
sere proiettati fuori dall'abita-
colo. Si potrebbero anche
riportare gravi lesioni personali.
Accertarsi pertanto che tutti gli
occupanti della vettura indossino
correttamente le cinture di sicu-
rezza.
(Continuazione)
ATTENZIONE!(Continuazione)
Non consentire ai bambini di gio-care con i comandi del tetto apri-
bile. È inoltre estremamente peri-
coloso sporgere le mani o altre
parti del corpo, come pure oggetti
di qualsiasi tipo, attraverso il
vano del tetto. Si potrebbero ri-
portare lesioni personali.
APERTURA DEL TETTO
APRIBILE -
AZIONAMENTO CONTINUO
Premere l'interruttore all'indietro e ri-
lasciarlo entro mezzo secondo per con-
sentire l'apertura automatica del tetto
apribile da qualunque posizione. Il
tetto apribile si aprirà completamente e
si arresterà automaticamente. Questo
tipo di apertura è denominato "ad
azionamento continuo". Durante
l'apertura ad azionamento continuo,
qualunque spostamento dell'interrut-
tore interrompe l'apertura del tetto
apribile.
NOTA: se la tendina parasole è in
posizione chiusa, verrà aperta au-
tomaticamente a metà prima del
ciclo di apertura del cristallo.
APERTURA DEL TETTO
APRIBILE - MODALITÀ
MANUALE
Per aprire il tetto apribile, tenere pre-
muto l'interruttore all'indietro fino
alla completa apertura. Il rilascio del-
l'interruttore arresta il movimento e il
tetto apribile rimane parzialmente
aperto fino a che non si agirà nuova-
mente sull'interruttore.
CHIUSURA DEL TETTO
APRIBILE -
AZIONAMENTO CONTINUO
Premere l'interruttore in avanti e rila-
sciarlo entro un secondo per consentire
la chiusura automatica del tetto apri-
bile da qualunque posizione. Il tetto
apribile si chiude completamente per
poi arrestarsi automaticamente. Que-
sto tipo di chiusura è denominato "ad
azionamento continuo". Durante la
chiusura ad azionamento continuo,
172

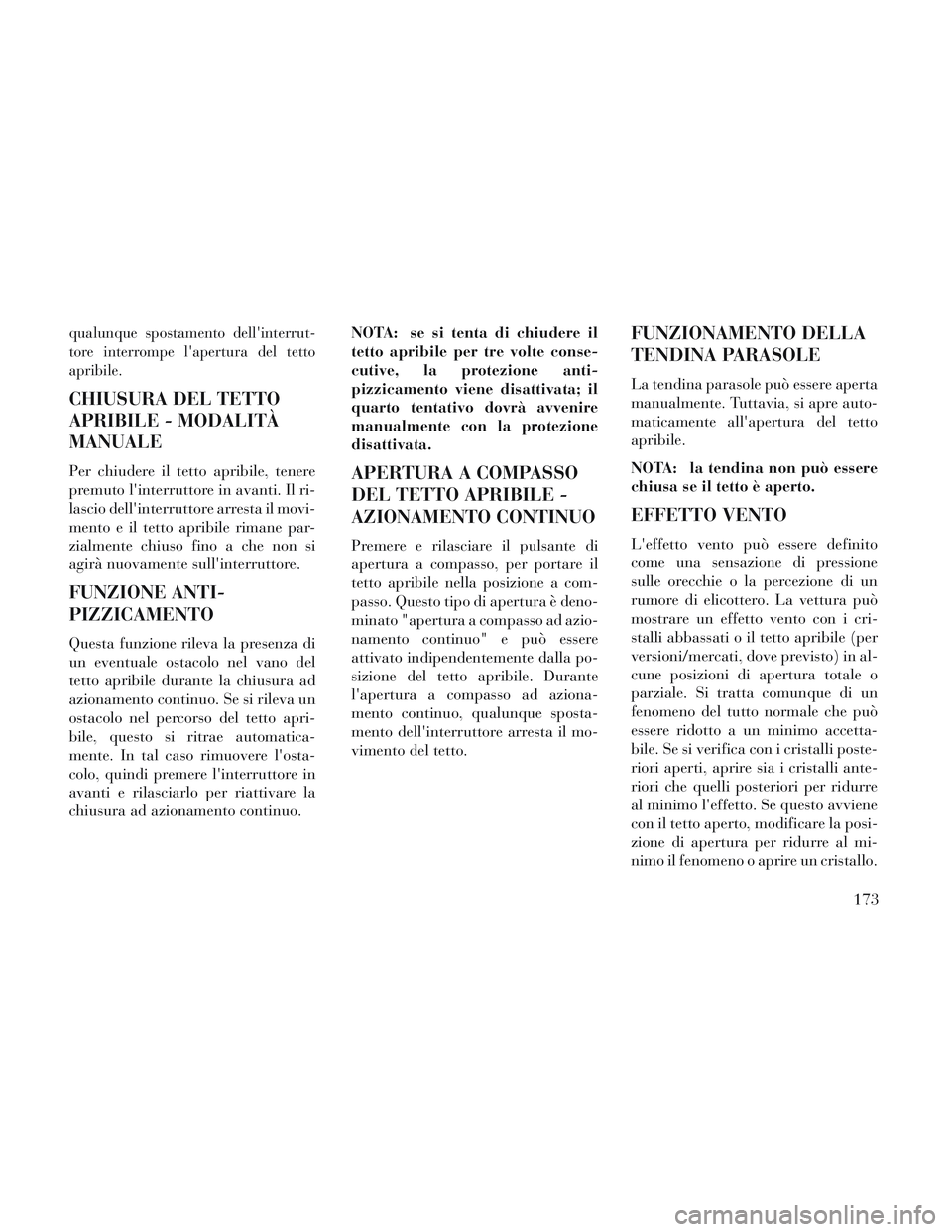

qualunque spostamento dell'interrut-
tore interrompe l'apertura del tetto
apribile.
CHIUSURA DEL TETTO
APRIBILE - MODALITÀ
MANUALE
Per chiudere il tetto apribile, tenere
premuto l'interruttore in avanti. Il ri-
lascio dell'interruttore arresta il movi-
mento e il tetto apribile rimane par-
zialmente chiuso fino a che non si
agirà nuovamente sull'interruttore.
FUNZIONE ANTI-
PIZZICAMENTO
Questa funzione rileva la presenza di
un eventuale ostacolo nel vano del
tetto apribile durante la chiusura ad
azionamento continuo. Se si rileva un
ostacolo nel percorso del tetto apri-
bile, questo si ritrae automatica-
mente. In tal caso rimuovere l'osta-
colo, quindi premere l'interruttore in
avanti e rilasciarlo per riattivare la
chiusura ad azionamento continuo.NOTA: se si tenta di chiudere il
tetto apribile per tre volte conse-
cutive, la protezione anti-
pizzicamento viene disattivata; il
quarto tentativo dovrà avvenire
manualmente con la protezione
disattivata.
APERTURA A COMPASSO
DEL TETTO APRIBILE -
AZIONAMENTO CONTINUO
Premere e rilasciare il pulsante di
apertura a compasso, per portare il
tetto apribile nella posizione a com-
passo. Questo tipo di apertura è deno-
minato "apertura a compasso ad azio-
namento continuo" e può essere
attivato indipendentemente dalla po-
sizione del tetto apribile. Durante
l'apertura a compasso ad aziona-
mento continuo, qualunque sposta-
mento dell'interruttore arresta il mo-
vimento del tetto.
FUNZIONAMENTO DELLA
TENDINA PARASOLE
La tendina parasole può essere aperta
manualmente. Tuttavia, si apre auto-
maticamente all'apertura del tetto
apribile.
NOTA: la tendina non può essere
chiusa se il tetto è aperto.
EFFETTO VENTO
L'effetto vento può essere definito
come una sensazione di pressione
sulle orecchie o la percezione di un
rumore di elicottero. La vettura può
mostrare un effetto vento con i cri-
stalli abbassati o il tetto apribile (per
versioni/mercati, dove previsto) in al-
cune posizioni di apertura totale o
parziale. Si tratta comunque di un
fenomeno del tutto normale che può
essere ridotto a un minimo accetta-
bile. Se si verifica con i cristalli poste-
riori aperti, aprire sia i cristalli ante-
riori che quelli posteriori per ridurre
al minimo l'effetto. Se questo avviene
con il tetto aperto, modificare la posi-
zione di apertura per ridurre al mi-
nimo il fenomeno o aprire un cristallo.
173

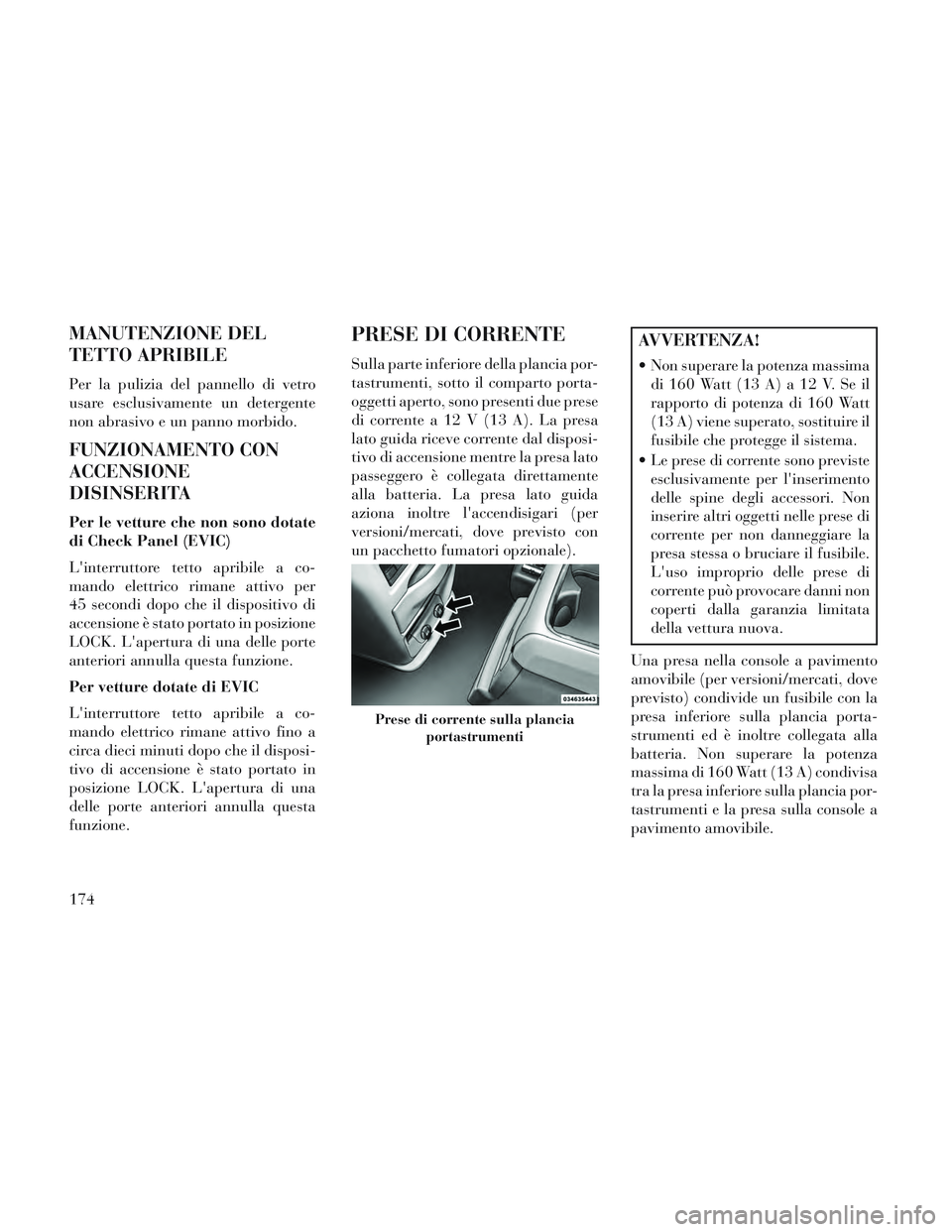

MANUTENZIONE DEL
TETTO APRIBILE
Per la pulizia del pannello di vetro
usare esclusivamente un detergente
non abrasivo e un panno morbido.
FUNZIONAMENTO CON
ACCENSIONE
DISINSERITA
Per le vetture che non sono dotate
di Check Panel (EVIC)
L'interruttore tetto apribile a co-
mando elettrico rimane attivo per
45 secondi dopo che il dispositivo di
accensione è stato portato in posizione
LOCK. L'apertura di una delle porte
anteriori annulla questa funzione.
Per vetture dotate di EVIC
L'interruttore tetto apribile a co-
mando elettrico rimane attivo fino a
circa dieci minuti dopo che il disposi-
tivo di accensione è stato portato in
posizione LOCK. L'apertura di una
delle porte anteriori annulla questa
funzione.
PRESE DI CORRENTE
Sulla parte inferiore della plancia por-
tastrumenti, sotto il comparto porta-
oggetti aperto, sono presenti due prese
di corrente a 12 V (13 A). La presa
lato guida riceve corrente dal disposi-
tivo di accensione mentre la presa lato
passeggero è collegata direttamente
alla batteria. La presa lato guida
aziona inoltre l'accendisigari (per
versioni/mercati, dove previsto con
un pacchetto fumatori opzionale).
AVVERTENZA!
Non superare la potenza massimadi 160 Watt (13 A) a 12 V. Se il
rapporto di potenza di 160 Watt
(13 A) viene superato, sostituire il
fusibile che protegge il sistema.
Le prese di corrente sono previste esclusivamente per l'inserimento
delle spine degli accessori. Non
inserire altri oggetti nelle prese di
corrente per non danneggiare la
presa stessa o bruciare il fusibile.
L'uso improprio delle prese di
corrente può provocare danni non
coperti dalla garanzia limitata
della vettura nuova.
Una presa nella console a pavimento
amovibile (per versioni/mercati, dove
previsto) condivide un fusibile con la
presa inferiore sulla plancia porta-
strumenti ed è inoltre collegata alla
batteria. Non superare la potenza
massima di 160 Watt (13 A) condivisa
tra la presa inferiore sulla plancia por-
tastrumenti e la presa sulla console a
pavimento amovibile.
Prese di corrente sulla plancia portastrumenti
174

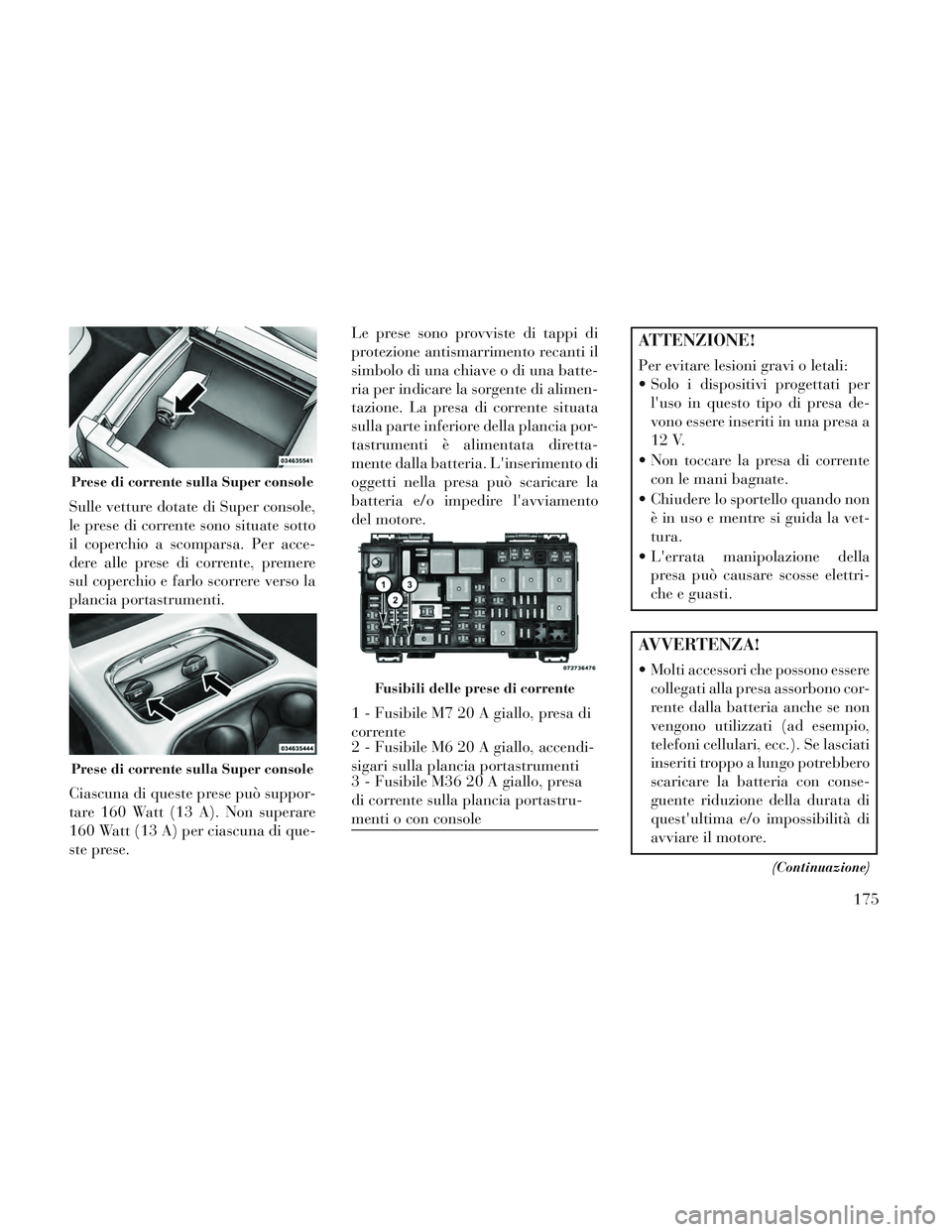

Sulle vetture dotate di Super console,
le prese di corrente sono situate sotto
il coperchio a scomparsa. Per acce-
dere alle prese di corrente, premere
sul coperchio e farlo scorrere verso la
plancia portastrumenti.
Ciascuna di queste prese può suppor-
tare 160 Watt (13 A). Non superare
160 Watt (13 A) per ciascuna di que-
ste prese.Le prese sono provviste di tappi di
protezione antismarrimento recanti il
simbolo di una chiave o di una batte-
ria per indicare la sorgente di alimen-
tazione. La presa di corrente situata
sulla parte inferiore della plancia por-
tastrumenti è alimentata diretta-
mente dalla batteria. L'inserimento di
oggetti nella presa può scaricare la
batteria e/o impedire l'avviamento
del motore.
ATTENZIONE!
Per evitare lesioni gravi o letali:
Solo i dispositivi progettati per
l'uso in questo tipo di presa de-
vono essere inseriti in una presa a
12 V.
Non toccare la presa di corrente con le mani bagnate.
Chiudere lo sportello quando non è in uso e mentre si guida la vet-
tura.
L'errata manipolazione della presa può causare scosse elettri-
che e guasti.
AVVERTENZA!
Molti accessori che possono esserecollegati alla presa assorbono cor-
rente dalla batteria anche se non
vengono utilizzati (ad esempio,
telefoni cellulari, ecc.). Se lasciati
inseriti troppo a lungo potrebbero
scaricare la batteria con conse-
guente riduzione della durata di
quest'ultima e/o impossibilità di
avviare il motore.
(Continuazione)
Prese di corrente sulla Super console
Prese di corrente sulla Super console
Fusibili delle prese di corrente
1 - Fusibile M7 20 A giallo, presa di
corrente
2 - Fusibile M6 20 A giallo, accendi-
sigari sulla plancia portastrumenti
3 - Fusibile M36 20 A giallo, presa
di corrente sulla plancia portastru-
menti o con console
175

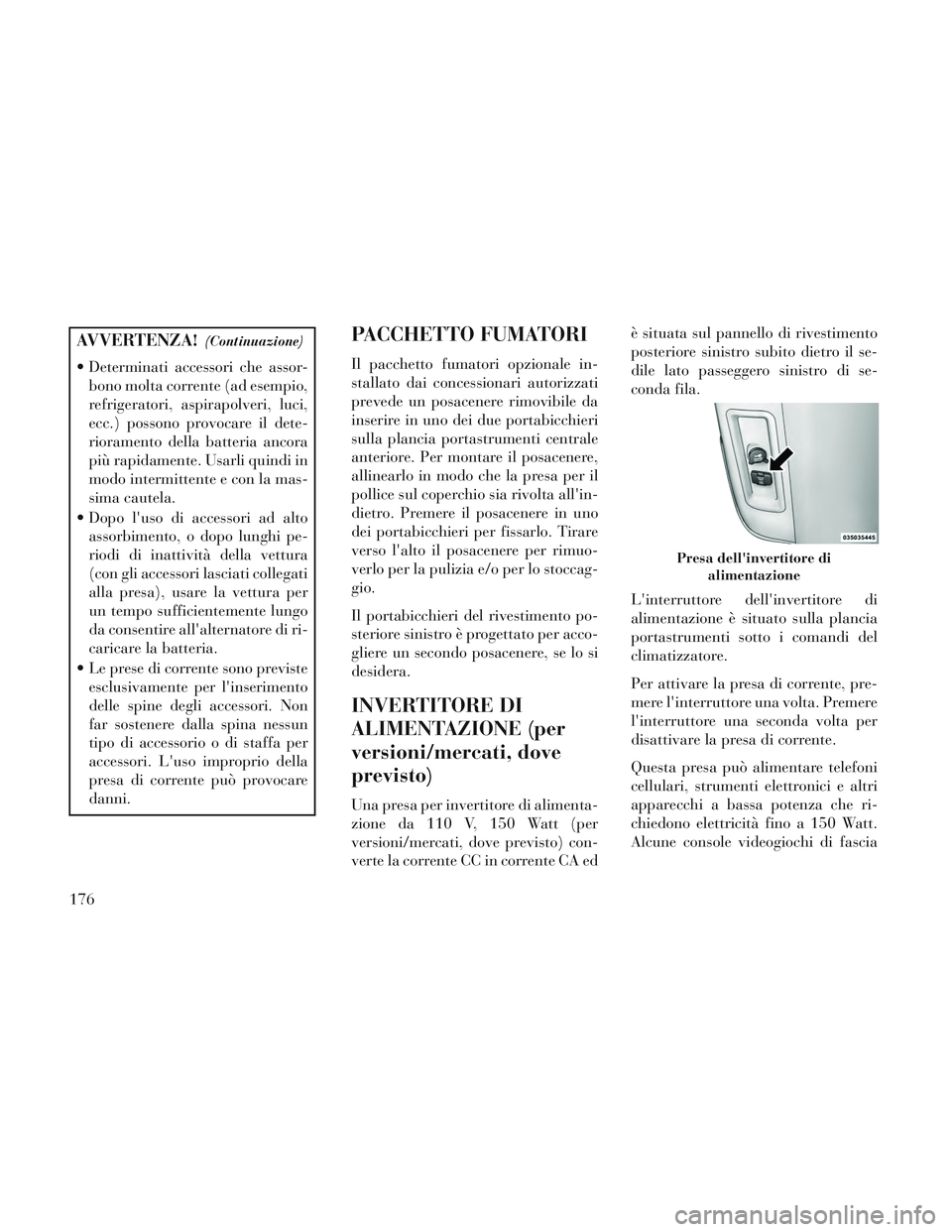

AVVERTENZA!(Continuazione)
Determinati accessori che assor-bono molta corrente (ad esempio,
refrigeratori, aspirapolveri, luci,
ecc.) possono provocare il dete-
rioramento della batteria ancora
più rapidamente. Usarli quindi in
modo intermittente e con la mas-
sima cautela.
Dopo l'uso di accessori ad alto assorbimento, o dopo lunghi pe-
riodi di inattività della vettura
(con gli accessori lasciati collegati
alla presa), usare la vettura per
un tempo sufficientemente lungo
da consentire all'alternatore di ri-
caricare la batteria.
Le prese di corrente sono previste esclusivamente per l'inserimento
delle spine degli accessori. Non
far sostenere dalla spina nessun
tipo di accessorio o di staffa per
accessori. L'uso improprio della
presa di corrente può provocare
danni.
PACCHETTO FUMATORI
Il pacchetto fumatori opzionale in-
stallato dai concessionari autorizzati
prevede un posacenere rimovibile da
inserire in uno dei due portabicchieri
sulla plancia portastrumenti centrale
anteriore. Per montare il posacenere,
allinearlo in modo che la presa per il
pollice sul coperchio sia rivolta all'in-
dietro. Premere il posacenere in uno
dei portabicchieri per fissarlo. Tirare
verso l'alto il posacenere per rimuo-
verlo per la pulizia e/o per lo stoccag-
gio.
Il portabicchieri del rivestimento po-
steriore sinistro è progettato per acco-
gliere un secondo posacenere, se lo si
desidera.
INVERTITORE DI
ALIMENTAZIONE (per
versioni/mercati, dove
previsto)
Una presa per invertitore di alimenta-
zione da 110 V, 150 Watt (per
versioni/mercati, dove previsto) con-
verte la corrente CC in corrente CA ed è situata sul pannello di rivestimento
posteriore sinistro subito dietro il se-
dile lato passeggero sinistro di se-
conda fila.
L'interruttore dell'invertitore di
alimentazione è situato sulla plancia
portastrumenti sotto i comandi del
climatizzatore.
Per attivare la presa di corrente, pre-
mere l'interruttore una volta. Premere
l'interruttore una seconda volta per
disattivare la presa di corrente.
Questa presa può alimentare telefoni
cellulari, strumenti elettronici e altri
apparecchi a bassa potenza che ri-
chiedono elettricità fino a 150 Watt.
Alcune console videogiochi di fascia
Presa dell'invertitore di
alimentazione
176

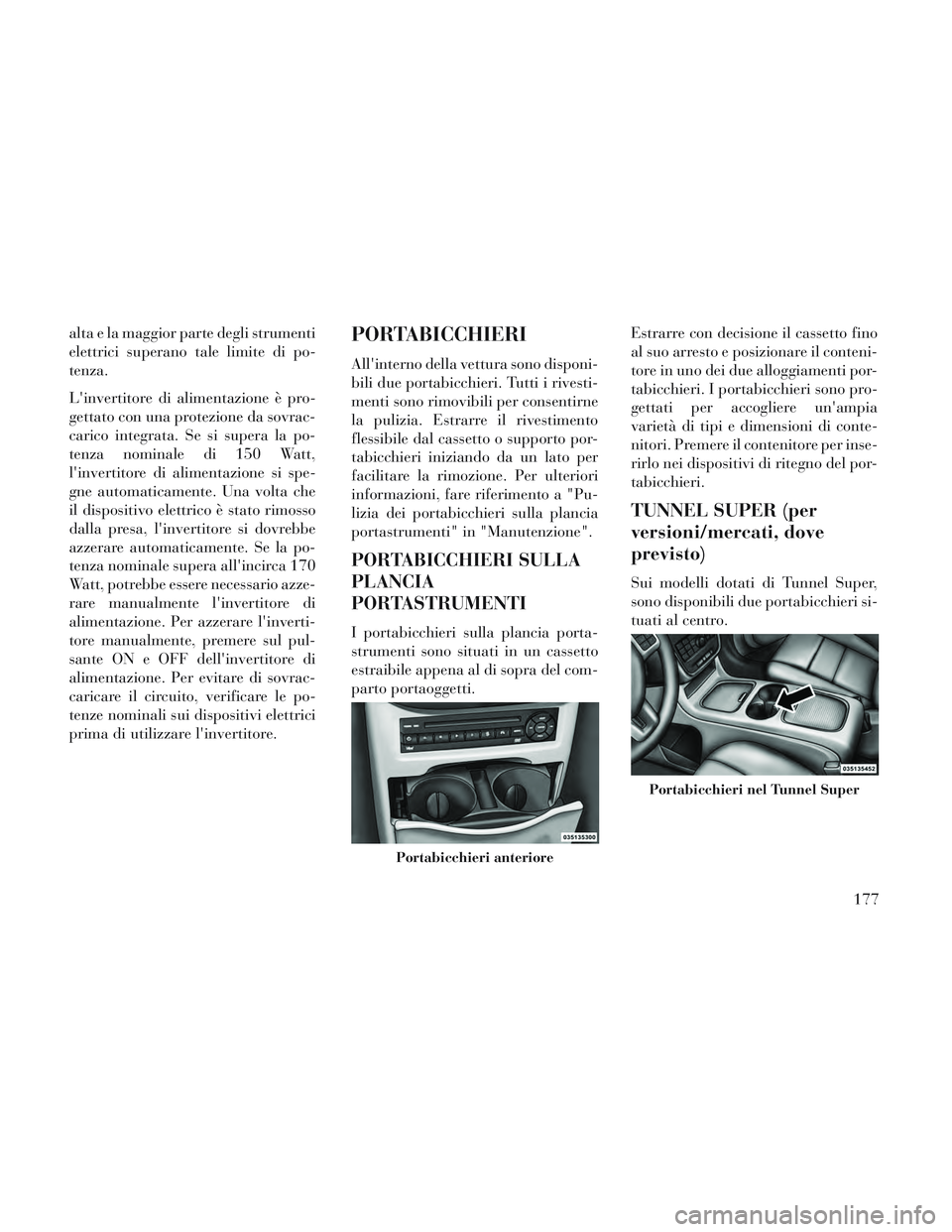

alta e la maggior parte degli strumenti
elettrici superano tale limite di po-
tenza.
L'invertitore di alimentazione è pro-
gettato con una protezione da sovrac-
carico integrata. Se si supera la po-
tenza nominale di 150 Watt,
l'invertitore di alimentazione si spe-
gne automaticamente. Una volta che
il dispositivo elettrico è stato rimosso
dalla presa, l'invertitore si dovrebbe
azzerare automaticamente. Se la po-
tenza nominale supera all'incirca 170
Watt, potrebbe essere necessario azze-
rare manualmente l'invertitore di
alimentazione. Per azzerare l'inverti-
tore manualmente, premere sul pul-
sante ON e OFF dell'invertitore di
alimentazione. Per evitare di sovrac-
caricare il circuito, verificare le po-
tenze nominali sui dispositivi elettrici
prima di utilizzare l'invertitore.PORTABICCHIERI
All'interno della vettura sono disponi-
bili due portabicchieri. Tutti i rivesti-
menti sono rimovibili per consentirne
la pulizia. Estrarre il rivestimento
flessibile dal cassetto o supporto por-
tabicchieri iniziando da un lato per
facilitare la rimozione. Per ulteriori
informazioni, fare riferimento a "Pu-
lizia dei portabicchieri sulla plancia
portastrumenti" in "Manutenzione".
PORTABICCHIERI SULLA
PLANCIA
PORTASTRUMENTI
I portabicchieri sulla plancia porta-
strumenti sono situati in un cassetto
estraibile appena al di sopra del com-
parto portaoggetti.Estrarre con decisione il cassetto fino
al suo arresto e posizionare il conteni-
tore in uno dei due alloggiamenti por-
tabicchieri. I portabicchieri sono pro-
gettati per accogliere un'ampia
varietà di tipi e dimensioni di conte-
nitori. Premere il contenitore per inse-
rirlo nei dispositivi di ritegno del por-
tabicchieri.
TUNNEL SUPER (per
versioni/mercati, dove
previsto)
Sui modelli dotati di Tunnel Super,
sono disponibili due portabicchieri si-
tuati al centro.
Portabicchieri anteriore
Portabicchieri nel Tunnel Super
177

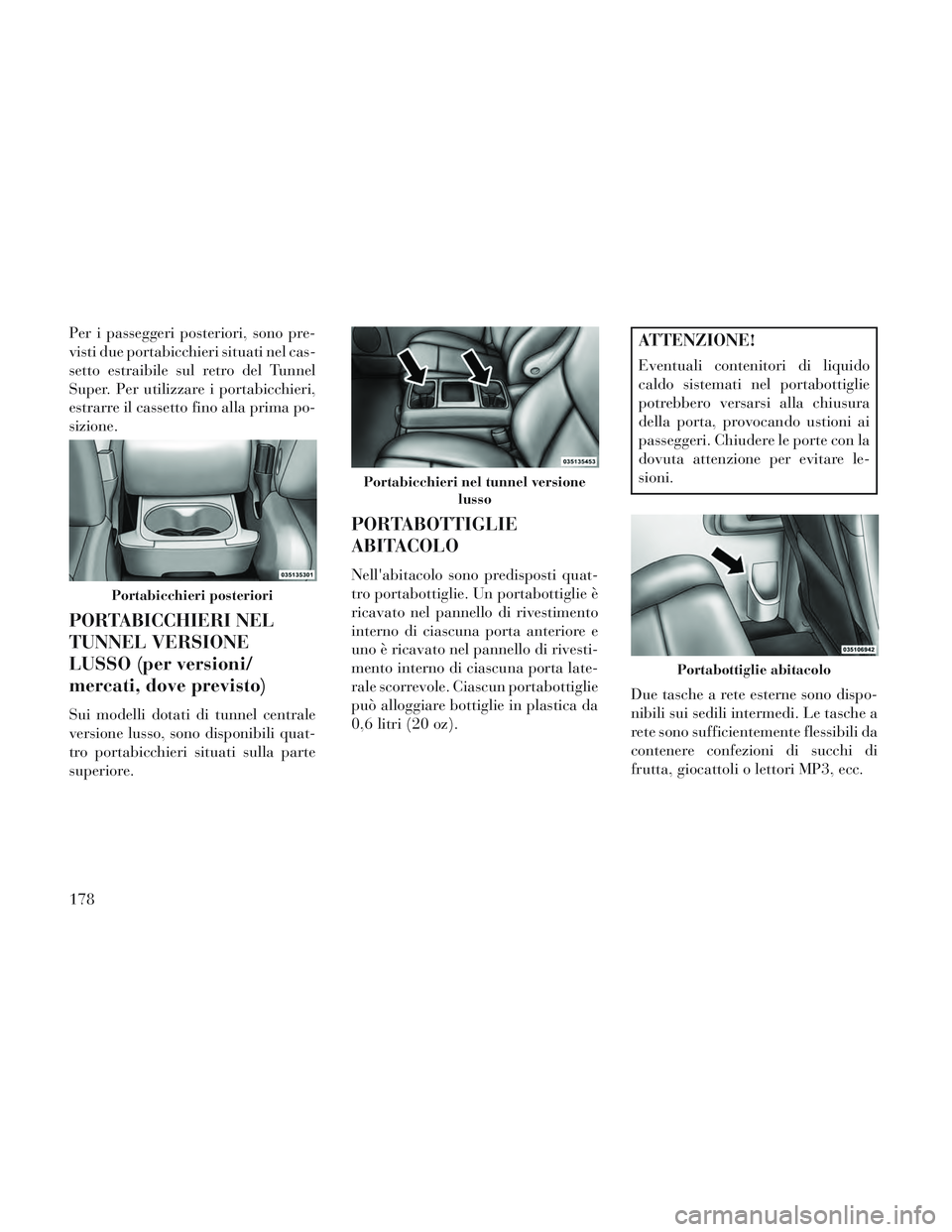

Per i passeggeri posteriori, sono pre-
visti due portabicchieri situati nel cas-
setto estraibile sul retro del Tunnel
Super. Per utilizzare i portabicchieri,
estrarre il cassetto fino alla prima po-
sizione.
PORTABICCHIERI NEL
TUNNEL VERSIONE
LUSSO (per versioni/
mercati, dove previsto)
Sui modelli dotati di tunnel centrale
versione lusso, sono disponibili quat-
tro portabicchieri situati sulla parte
superiore.
PORTABOTTIGLIE
ABITACOLO
Nell'abitacolo sono predisposti quat-
tro portabottiglie. Un portabottiglie è
ricavato nel pannello di rivestimento
interno di ciascuna porta anteriore e
uno è ricavato nel pannello di rivesti-
mento interno di ciascuna porta late-
rale scorrevole. Ciascun portabottiglie
può alloggiare bottiglie in plastica da
0,6 litri (20 oz).
ATTENZIONE!
Eventuali contenitori di liquido
caldo sistemati nel portabottiglie
potrebbero versarsi alla chiusura
della porta, provocando ustioni ai
passeggeri. Chiudere le porte con la
dovuta attenzione per evitare le-
sioni.
Due tasche a rete esterne sono dispo-
nibili sui sedili intermedi. Le tasche a
rete sono sufficientemente flessibili da
contenere confezioni di succhi di
frutta, giocattoli o lettori MP3, ecc.
Portabicchieri posteriori
Portabicchieri nel tunnel versione lusso
Portabottiglie abitacolo
178
