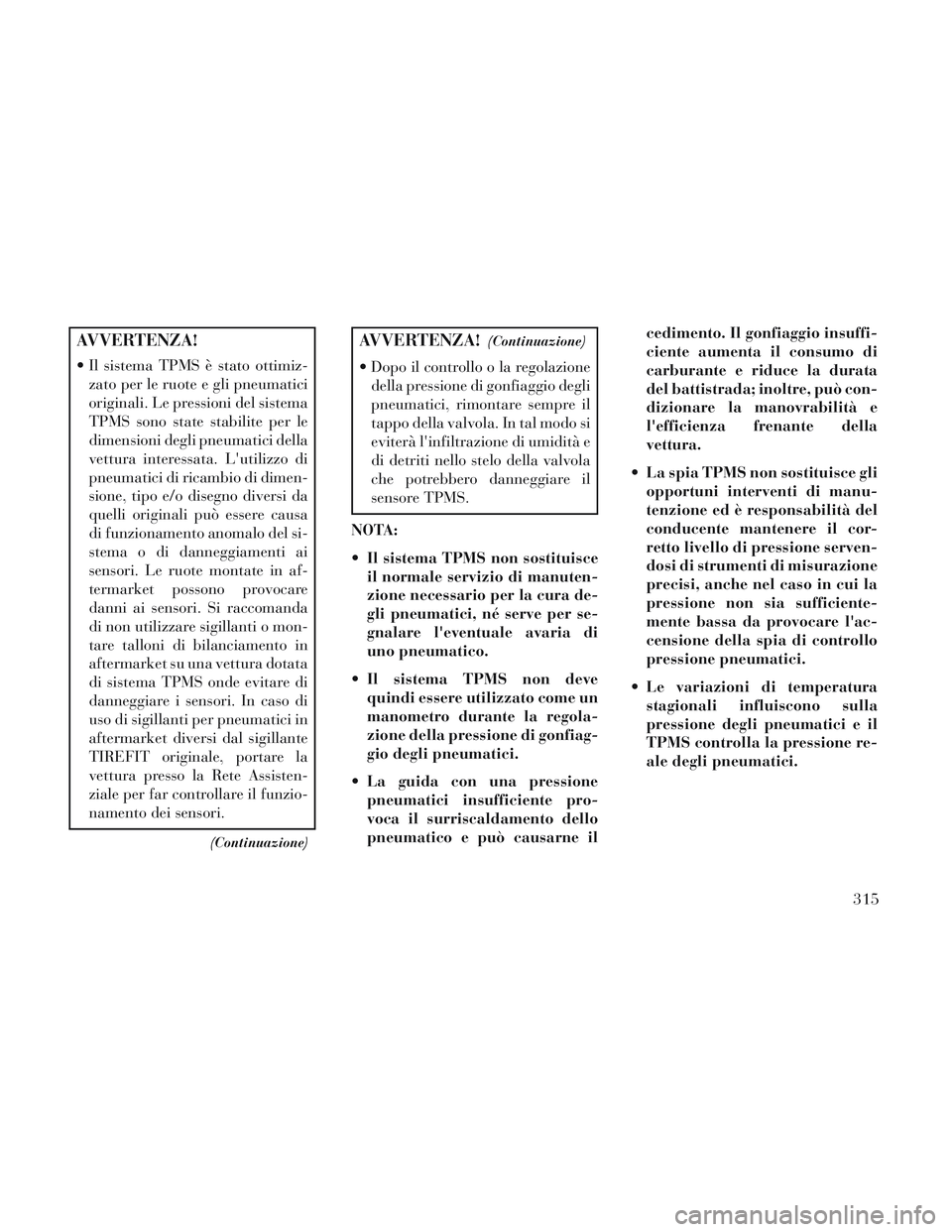

AVVERTENZA!
Il sistema TPMS è stato ottimiz-zato per le ruote e gli pneumatici
originali. Le pressioni del sistema
TPMS sono state stabilite per le
dimensioni degli pneumatici della
vettura interessata. L'utilizzo di
pneumatici di ricambio di dimen-
sione, tipo e/o disegno diversi da
quelli originali può essere causa
di funzionamento anomalo del si-
stema o di danneggiamenti ai
sensori. Le ruote montate in af-
termarket possono provocare
danni ai sensori. Si raccomanda
di non utilizzare sigillanti o mon-
tare talloni di bilanciamento in
aftermarket su una vettura dotata
di sistema TPMS onde evitare di
danneggiare i sensori. In caso di
uso di sigillanti per pneumatici in
aftermarket diversi dal sigillante
TIREFIT originale, portare la
vettura presso la Rete Assisten-
ziale per far controllare il funzio-
namento dei sensori.
(Continuazione)
AVVERTENZA!(Continuazione)
Dopo il controllo o la regolazionedella pressione di gonfiaggio degli
pneumatici, rimontare sempre il
tappo della valvola. In tal modo si
eviterà l'infiltrazione di umidità e
di detriti nello stelo della valvola
che potrebbero danneggiare il
sensore TPMS.
NOTA:
Il sistema TPMS non sostituisce il normale servizio di manuten-
zione necessario per la cura de-
gli pneumatici, né serve per se-
gnalare l'eventuale avaria di
uno pneumatico.
Il sistema TPMS non deve quindi essere utilizzato come un
manometro durante la regola-
zione della pressione di gonfiag-
gio degli pneumatici.
La guida con una pressione pneumatici insufficiente pro-
voca il surriscaldamento dello
pneumatico e può causarne il cedimento. Il gonfiaggio insuffi-
ciente aumenta il consumo di
carburante e riduce la durata
del battistrada; inoltre, può con-
dizionare la manovrabilità e
l'efficienza frenante della
vettura.
La spia TPMS non sostituisce gli opportuni interventi di manu-
tenzione ed è responsabilità del
conducente mantenere il cor-
retto livello di pressione serven-
dosi di strumenti di misurazione
precisi, anche nel caso in cui la
pressione non sia sufficiente-
mente bassa da provocare l'ac-
censione della spia di controllo
pressione pneumatici.
Le variazioni di temperatura stagionali influiscono sulla
pressione degli pneumatici e il
TPMS controlla la pressione re-
ale degli pneumatici.
315

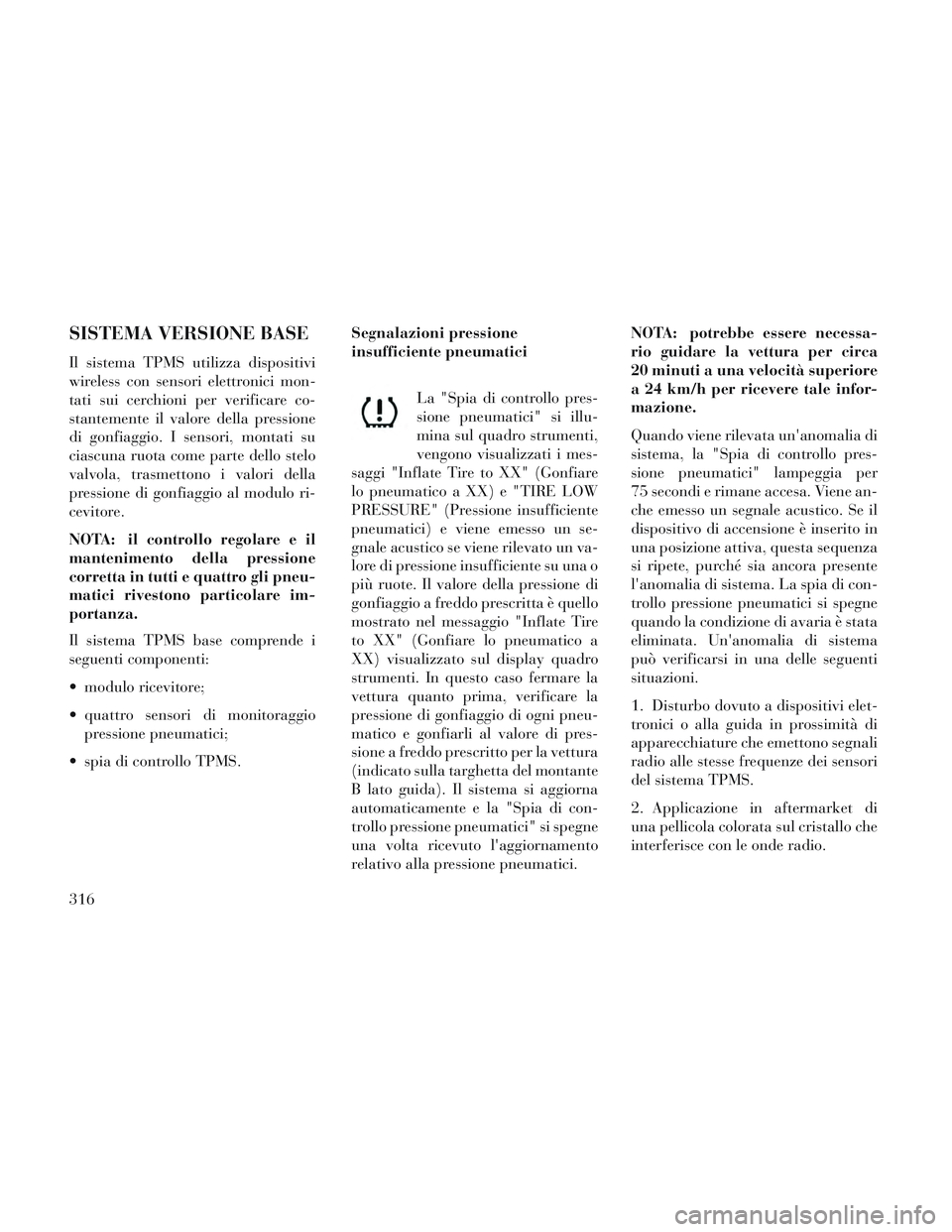

SISTEMA VERSIONE BASE
Il sistema TPMS utilizza dispositivi
wireless con sensori elettronici mon-
tati sui cerchioni per verificare co-
stantemente il valore della pressione
di gonfiaggio. I sensori, montati su
ciascuna ruota come parte dello stelo
valvola, trasmettono i valori della
pressione di gonfiaggio al modulo ri-
cevitore.
NOTA: il controllo regolare e il
mantenimento della pressione
corretta in tutti e quattro gli pneu-
matici rivestono particolare im-
portanza.
Il sistema TPMS base comprende i
seguenti componenti:
modulo ricevitore;
quattro sensori di monitoraggiopressione pneumatici;
spia di controllo TPMS. Segnalazioni pressione
insufficiente pneumatici
La "Spia di controllo pres-
sione pneumatici" si illu-
mina sul quadro strumenti,
vengono visualizzati i mes-
saggi "Inflate Tire to XX" (Gonfiare
lo pneumatico a XX) e "TIRE LOW
PRESSURE" (Pressione insufficiente
pneumatici) e viene emesso un se-
gnale acustico se viene rilevato un va-
lore di pressione insufficiente su una o
più ruote. Il valore della pressione di
gonfiaggio a freddo prescritta è quello
mostrato nel messaggio "Inflate Tire
to XX" (Gonfiare lo pneumatico a
XX) visualizzato sul display quadro
strumenti. In questo caso fermare la
vettura quanto prima, verificare la
pressione di gonfiaggio di ogni pneu-
matico e gonfiarli al valore di pres-
sione a freddo prescritto per la vettura
(indicato sulla targhetta del montante
B lato guida). Il sistema si aggiorna
automaticamente e la "Spia di con-
trollo pressione pneumatici" si spegne
una volta ricevuto l'aggiornamento
relativo alla pressione pneumatici. NOTA: potrebbe essere necessa-
rio guidare la vettura per circa
20 minuti a una velocità superiore
a 24 km/h per ricevere tale infor-
mazione.
Quando viene rilevata un'anomalia di
sistema, la "Spia di controllo pres-
sione pneumatici" lampeggia per
75 secondi e rimane accesa. Viene an-
che emesso un segnale acustico. Se il
dispositivo di accensione è inserito in
una posizione attiva, questa sequenza
si ripete, purché sia ancora presente
l'anomalia di sistema. La spia di con-
trollo pressione pneumatici si spegne
quando la condizione di avaria è stata
eliminata. Un'anomalia di sistema
può verificarsi in una delle seguenti
situazioni.
1. Disturbo dovuto a dispositivi elet-
tronici o alla guida in prossimità di
apparecchiature che emettono segnali
radio alle stesse frequenze dei sensori
del sistema TPMS.
2. Applicazione in aftermarket di
una pellicola colorata sul cristallo che
interferisce con le onde radio.
316

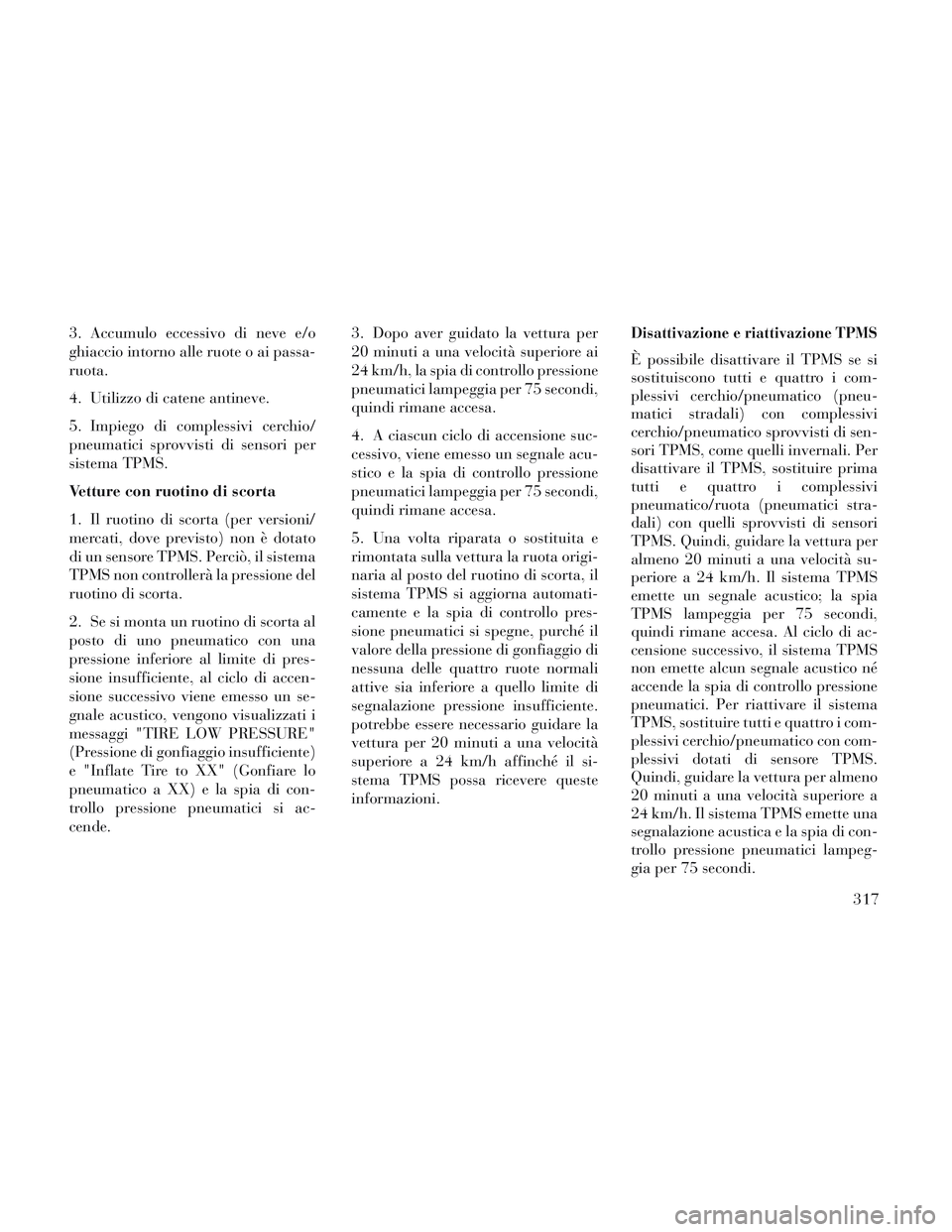

3. Accumulo eccessivo di neve e/o
ghiaccio intorno alle ruote o ai passa-
ruota.
4. Utilizzo di catene antineve.
5. Impiego di complessivi cerchio/
pneumatici sprovvisti di sensori per
sistema TPMS.
Vetture con ruotino di scorta
1. Il ruotino di scorta (per versioni/
mercati, dove previsto) non è dotato
di un sensore TPMS. Perciò, il sistema
TPMS non controllerà la pressione del
ruotino di scorta.
2. Se si monta un ruotino di scorta al
posto di uno pneumatico con una
pressione inferiore al limite di pres-
sione insufficiente, al ciclo di accen-
sione successivo viene emesso un se-
gnale acustico, vengono visualizzati i
messaggi "TIRE LOW PRESSURE"
(Pressione di gonfiaggio insufficiente)
e "Inflate Tire to XX" (Gonfiare lo
pneumatico a XX) e la spia di con-
trollo pressione pneumatici si ac-
cende.3. Dopo aver guidato la vettura per
20 minuti a una velocità superiore ai
24 km/h, la spia di controllo pressione
pneumatici lampeggia per 75 secondi,
quindi rimane accesa.
4. A ciascun ciclo di accensione suc-
cessivo, viene emesso un segnale acu-
stico e la spia di controllo pressione
pneumatici lampeggia per 75 secondi,
quindi rimane accesa.
5. Una volta riparata o sostituita e
rimontata sulla vettura la ruota origi-
naria al posto del ruotino di scorta, il
sistema TPMS si aggiorna automati-
camente e la spia di controllo pres-
sione pneumatici si spegne, purché il
valore della pressione di gonfiaggio di
nessuna delle quattro ruote normali
attive sia inferiore a quello limite di
segnalazione pressione insufficiente.
potrebbe essere necessario guidare la
vettura per 20 minuti a una velocità
superiore a 24 km/h affinché il si-
stema TPMS possa ricevere queste
informazioni.Disattivazione e riattivazione TPMS
È possibile disattivare il TPMS se si
sostituiscono tutti e quattro i com-
plessivi cerchio/pneumatico (pneu-
matici stradali) con complessivi
cerchio/pneumatico sprovvisti di sen-
sori TPMS, come quelli invernali. Per
disattivare il TPMS, sostituire prima
tutti e quattro i complessivi
pneumatico/ruota (pneumatici stra-
dali) con quelli sprovvisti di sensori
TPMS. Quindi, guidare la vettura per
almeno 20 minuti a una velocità su-
periore a 24 km/h. Il sistema TPMS
emette un segnale acustico; la spia
TPMS lampeggia per 75 secondi,
quindi rimane accesa. Al ciclo di ac-
censione successivo, il sistema TPMS
non emette alcun segnale acustico né
accende la spia di controllo pressione
pneumatici. Per riattivare il sistema
TPMS, sostituire tutti e quattro i com-
plessivi cerchio/pneumatico con com-
plessivi dotati di sensore TPMS.
Quindi, guidare la vettura per almeno
20 minuti a una velocità superiore a
24 km/h. Il sistema TPMS emette una
segnalazione acustica e la spia di con-
trollo pressione pneumatici lampeg-
gia per 75 secondi.
317

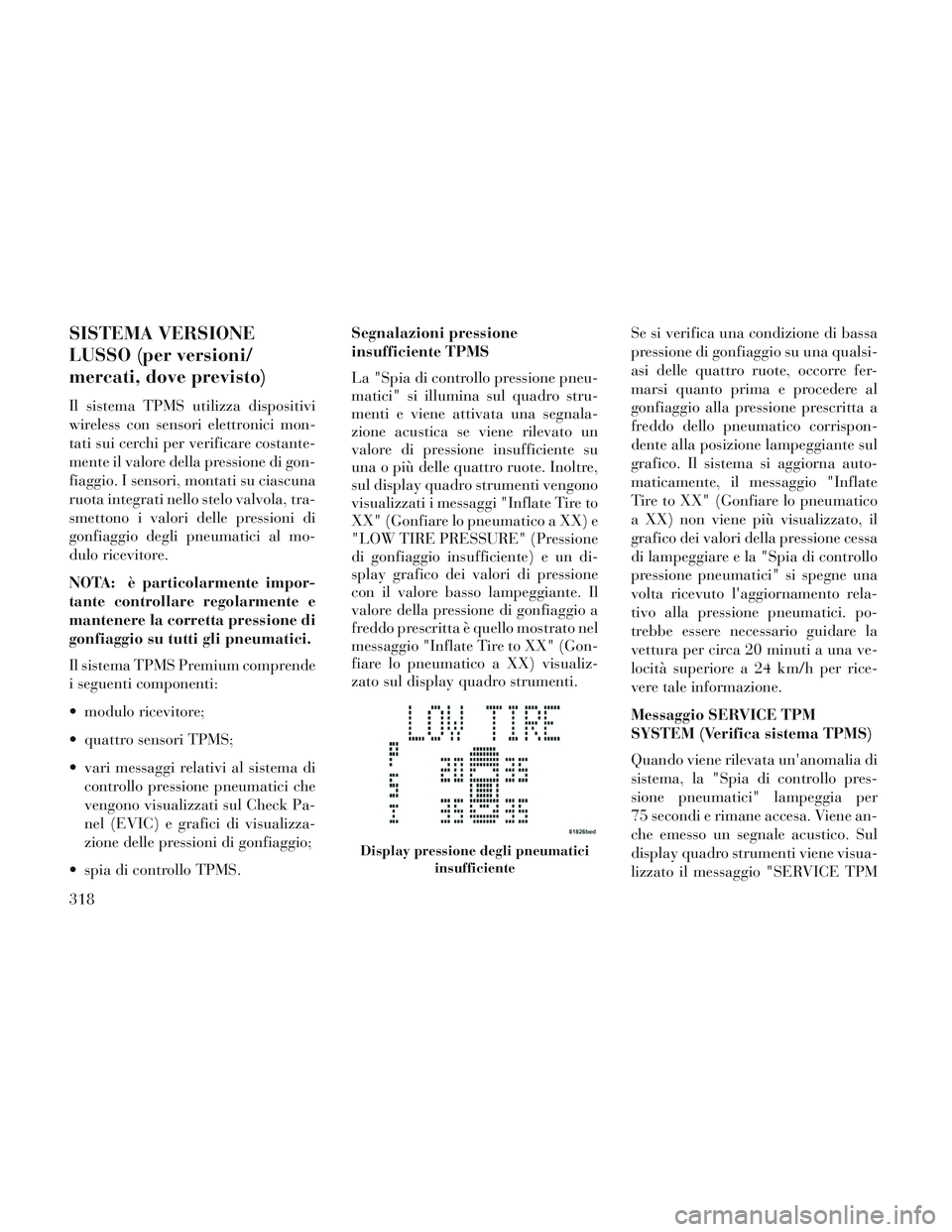

SISTEMA VERSIONE
LUSSO (per versioni/
mercati, dove previsto)
Il sistema TPMS utilizza dispositivi
wireless con sensori elettronici mon-
tati sui cerchi per verificare costante-
mente il valore della pressione di gon-
fiaggio. I sensori, montati su ciascuna
ruota integrati nello stelo valvola, tra-
smettono i valori delle pressioni di
gonfiaggio degli pneumatici al mo-
dulo ricevitore.
NOTA: è particolarmente impor-
tante controllare regolarmente e
mantenere la corretta pressione di
gonfiaggio su tutti gli pneumatici.
Il sistema TPMS Premium comprende
i seguenti componenti:
modulo ricevitore;
quattro sensori TPMS;
vari messaggi relativi al sistema dicontrollo pressione pneumatici che
vengono visualizzati sul Check Pa-
nel (EVIC) e grafici di visualizza-
zione delle pressioni di gonfiaggio;
spia di controllo TPMS. Segnalazioni pressione
insufficiente TPMS
La "Spia di controllo pressione pneu-
matici" si illumina sul quadro stru-
menti e viene attivata una segnala-
zione acustica se viene rilevato un
valore di pressione insufficiente su
una o più delle quattro ruote. Inoltre,
sul display quadro strumenti vengono
visualizzati i messaggi "Inflate Tire to
XX" (Gonfiare lo pneumatico a XX) e
"LOW TIRE PRESSURE" (Pressione
di gonfiaggio insufficiente) e un di-
splay grafico dei valori di pressione
con il valore basso lampeggiante. Il
valore della pressione di gonfiaggio a
freddo prescritta è quello mostrato nel
messaggio "Inflate Tire to XX" (Gon-
fiare lo pneumatico a XX) visualiz-
zato sul display quadro strumenti.
Se si verifica una condizione di bassa
pressione di gonfiaggio su una qualsi-
asi delle quattro ruote, occorre fer-
marsi quanto prima e procedere al
gonfiaggio alla pressione prescritta a
freddo dello pneumatico corrispon-
dente alla posizione lampeggiante sul
grafico. Il sistema si aggiorna auto-
maticamente, il messaggio "Inflate
Tire to XX" (Gonfiare lo pneumatico
a XX) non viene più visualizzato, il
grafico dei valori della pressione cessa
di lampeggiare e la "Spia di controllo
pressione pneumatici" si spegne una
volta ricevuto l'aggiornamento rela-
tivo alla pressione pneumatici. po-
trebbe essere necessario guidare la
vettura per circa 20 minuti a una ve-
locità superiore a 24 km/h per rice-
vere tale informazione.
Messaggio SERVICE TPM
SYSTEM (Verifica sistema TPMS)
Quando viene rilevata un'anomalia di
sistema, la "Spia di controllo pres-
sione pneumatici" lampeggia per
75 secondi e rimane accesa. Viene an-
che emesso un segnale acustico. Sul
display quadro strumenti viene visua-
lizzato il messaggio "SERVICE TPM
Display pressione degli pneumatici
insufficiente
318

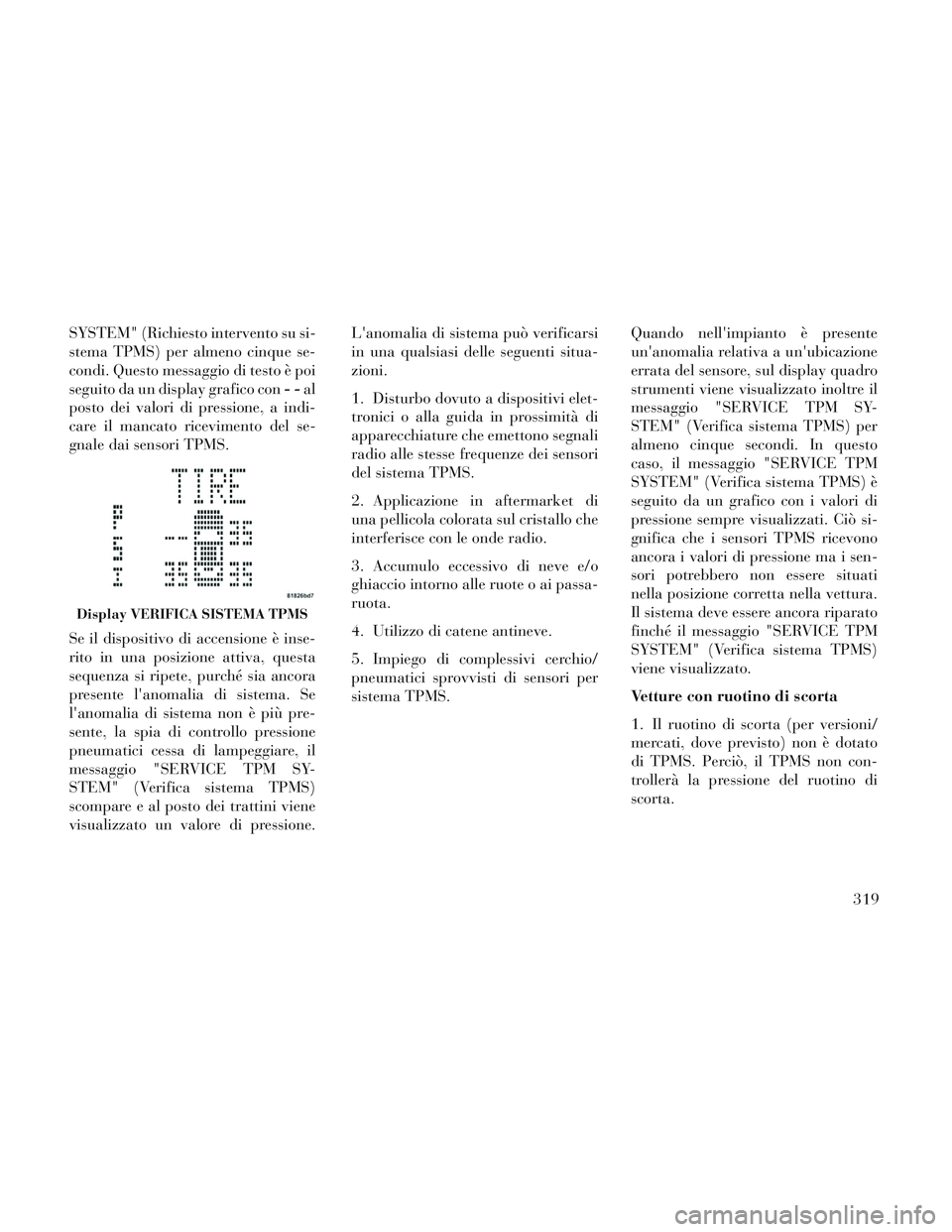

SYSTEM" (Richiesto intervento su si-
stema TPMS) per almeno cinque se-
condi. Questo messaggio di testo è poi
seguito da un display grafico con--al
posto dei valori di pressione, a indi-
care il mancato ricevimento del se-
gnale dai sensori TPMS.
Se il dispositivo di accensione è inse-
rito in una posizione attiva, questa
sequenza si ripete, purché sia ancora
presente l'anomalia di sistema. Se
l'anomalia di sistema non è più pre-
sente, la spia di controllo pressione
pneumatici cessa di lampeggiare, il
messaggio "SERVICE TPM SY-
STEM" (Verifica sistema TPMS)
scompare e al posto dei trattini viene
visualizzato un valore di pressione. L'anomalia di sistema può verificarsi
in una qualsiasi delle seguenti situa-
zioni.
1. Disturbo dovuto a dispositivi elet-
tronici o alla guida in prossimità di
apparecchiature che emettono segnali
radio alle stesse frequenze dei sensori
del sistema TPMS.
2. Applicazione in aftermarket di
una pellicola colorata sul cristallo che
interferisce con le onde radio.
3. Accumulo eccessivo di neve e/o
ghiaccio intorno alle ruote o ai passa-
ruota.
4. Utilizzo di catene antineve.
5. Impiego di complessivi cerchio/
pneumatici sprovvisti di sensori per
sistema TPMS.
Quando nell'impianto è presente
un'anomalia relativa a un'ubicazione
errata del sensore, sul display quadro
strumenti viene visualizzato inoltre il
messaggio "SERVICE TPM SY-
STEM" (Verifica sistema TPMS) per
almeno cinque secondi. In questo
caso, il messaggio "SERVICE TPM
SYSTEM" (Verifica sistema TPMS) è
seguito da un grafico con i valori di
pressione sempre visualizzati. Ciò si-
gnifica che i sensori TPMS ricevono
ancora i valori di pressione ma i sen-
sori potrebbero non essere situati
nella posizione corretta nella vettura.
Il sistema deve essere ancora riparato
finché il messaggio "SERVICE TPM
SYSTEM" (Verifica sistema TPMS)
viene visualizzato.
Vetture con ruotino di scorta
1. Il ruotino di scorta (per versioni/
mercati, dove previsto) non è dotato
di TPMS. Perciò, il TPMS non con-
trollerà la pressione del ruotino di
scorta.
Display VERIFICA SISTEMA TPMS
319

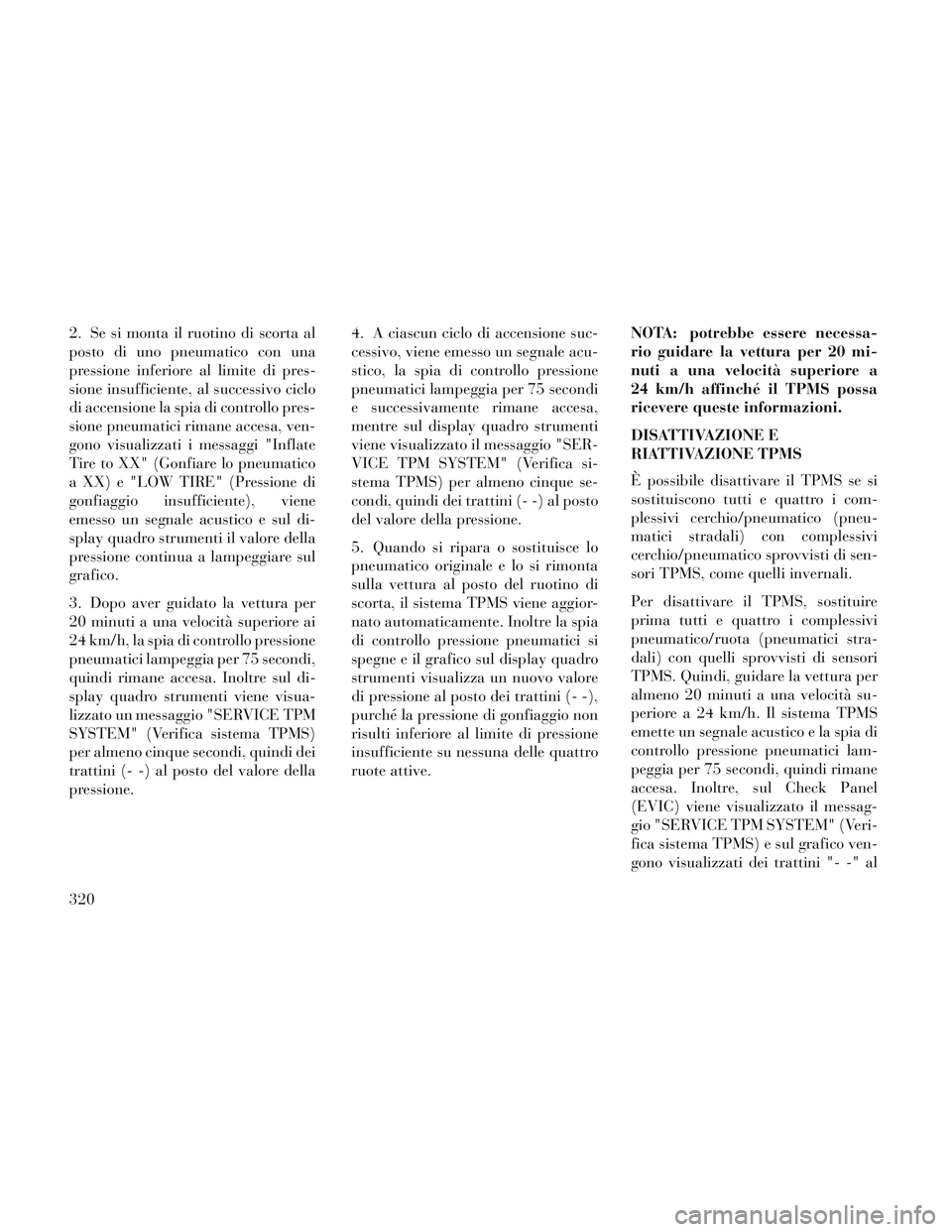

2. Se si monta il ruotino di scorta al
posto di uno pneumatico con una
pressione inferiore al limite di pres-
sione insufficiente, al successivo ciclo
di accensione la spia di controllo pres-
sione pneumatici rimane accesa, ven-
gono visualizzati i messaggi "Inflate
Tire to XX" (Gonfiare lo pneumatico
a XX) e "LOW TIRE" (Pressione di
gonfiaggio insufficiente), viene
emesso un segnale acustico e sul di-
splay quadro strumenti il valore della
pressione continua a lampeggiare sul
grafico.
3. Dopo aver guidato la vettura per
20 minuti a una velocità superiore ai
24 km/h, la spia di controllo pressione
pneumatici lampeggia per 75 secondi,
quindi rimane accesa. Inoltre sul di-
splay quadro strumenti viene visua-
lizzato un messaggio "SERVICE TPM
SYSTEM" (Verifica sistema TPMS)
per almeno cinque secondi, quindi dei
trattini (- -) al posto del valore della
pressione.4. A ciascun ciclo di accensione suc-
cessivo, viene emesso un segnale acu-
stico, la spia di controllo pressione
pneumatici lampeggia per 75 secondi
e successivamente rimane accesa,
mentre sul display quadro strumenti
viene visualizzato il messaggio "SER-
VICE TPM SYSTEM" (Verifica si-
stema TPMS) per almeno cinque se-
condi, quindi dei trattini (- -) al posto
del valore della pressione.
5. Quando si ripara o sostituisce lo
pneumatico originale e lo si rimonta
sulla vettura al posto del ruotino di
scorta, il sistema TPMS viene aggior-
nato automaticamente. Inoltre la spia
di controllo pressione pneumatici si
spegne e il grafico sul display quadro
strumenti visualizza un nuovo valore
di pressione al posto dei trattini (- -),
purché la pressione di gonfiaggio non
risulti inferiore al limite di pressione
insufficiente su nessuna delle quattro
ruote attive.
NOTA: potrebbe essere necessa-
rio guidare la vettura per 20 mi-
nuti a una velocità superiore a
24 km/h affinché il TPMS possa
ricevere queste informazioni.
DISATTIVAZIONE E
RIATTIVAZIONE TPMS
È possibile disattivare il TPMS se si
sostituiscono tutti e quattro i com-
plessivi cerchio/pneumatico (pneu-
matici stradali) con complessivi
cerchio/pneumatico sprovvisti di sen-
sori TPMS, come quelli invernali.
Per disattivare il TPMS, sostituire
prima tutti e quattro i complessivi
pneumatico/ruota (pneumatici stra-
dali) con quelli sprovvisti di sensori
TPMS. Quindi, guidare la vettura per
almeno 20 minuti a una velocità su-
periore a 24 km/h. Il sistema TPMS
emette un segnale acustico e la spia di
controllo pressione pneumatici lam-
peggia per 75 secondi, quindi rimane
accesa. Inoltre, sul Check Panel
(EVIC) viene visualizzato il messag-
gio "SERVICE TPM SYSTEM" (Veri-
fica sistema TPMS) e sul grafico ven-
gono visualizzati dei trattini "- -" al
320

posto dei valori di pressione dei quat-
tro pneumatici. Al ciclo di accensione
successivo, il sistema TPMS non
emette più un segnale acustico né si
accende la spia di controllo pressione
pneumatici o viene visualizzato il
messaggio di testo sull'EVIC. Tutta-
via, il grafico continua a visualizzare i
trattini "- -".
Per riattivare il TPMS, sostituire
prima tutti e quattro i complessivi
cerchio/pneumatico (pneumatici
stradali) con quelli dotati di sensori
TPMS. Quindi, guidare la vettura per
almeno 20 minuti a una velocità su-
periore a 24 km/h. Il sistema TPMS
emette un segnale acustico, la spia di
controllo pressione pneumatici lam-
peggia per 75 secondi, sull'EVIC
viene visualizzato il messaggio "SER-
VICE TPM SYSTEM" (Verifica si-
stema TPMS) e sul grafico vengono
visualizzati i valori della pressione di
gonfiaggio per segnalare che il si-
stema TPMS sta ricevendo dati dai
sensori.REQUISITI DEL
CARBURANTE —
MOTORE A BENZINA
Tutti i motori sono stati progettati in
modo da soddisfare tutte le norme
antinquinamento e consentire con-
sumi ridotti ed elevate prestazioni se
si utilizza benzina senza piombo di
alta qualità con un valore nominale
minimo di ottani (RON) pari a 91.
Un leggero battito in testa a bassi
regimi non è preoccupante. In ogni
caso, un battito marcato e prolungato
a velocità elevate può provocare dan-
neggiamenti tali da richiedere assi-
stenza immediata.
La benzina di qualità scadente può
causare problemi, quali avviamento
difficoltoso, arresti del motore ed esi-
tazioni in ripresa. In casi del genere,
prima di rivolgersi a un centro assi-
stenziale, è opportuno provare un'al-
tra marca di benzina.Più di 40 case costruttrici in tutto il
mondo hanno approvato e pubblicato
per la benzina specifiche tecniche pre-
cise (World Wide Fuel Charter,
WWFC) che definiscono le proprietà
richieste per la benzina per consentire
la riduzione delle emissioni, presta-
zioni elevate e durata nel tempo della
vettura. Il Costruttore raccomanda
l'uso di benzine che rispettino le nor-
mative WWFC, se disponibili.
METANOLO
(Alcol metilico) viene miscelato con
benzine senza piombo a varie concen-
trazioni. Esistono carburanti conte-
nenti il 3% o più di metanolo e altri
alcol detti cosolventi. Gli inconve-
nienti dovuti all'uso di miscele di me-
tanolo e benzina o di etanolo E-85
non rientrano nella responsabilità del
Costruttore. L'MTBE, invece, essendo
un ossigenato derivato dal metanolo,
non produce gli effetti negativi del
metanolo.
321

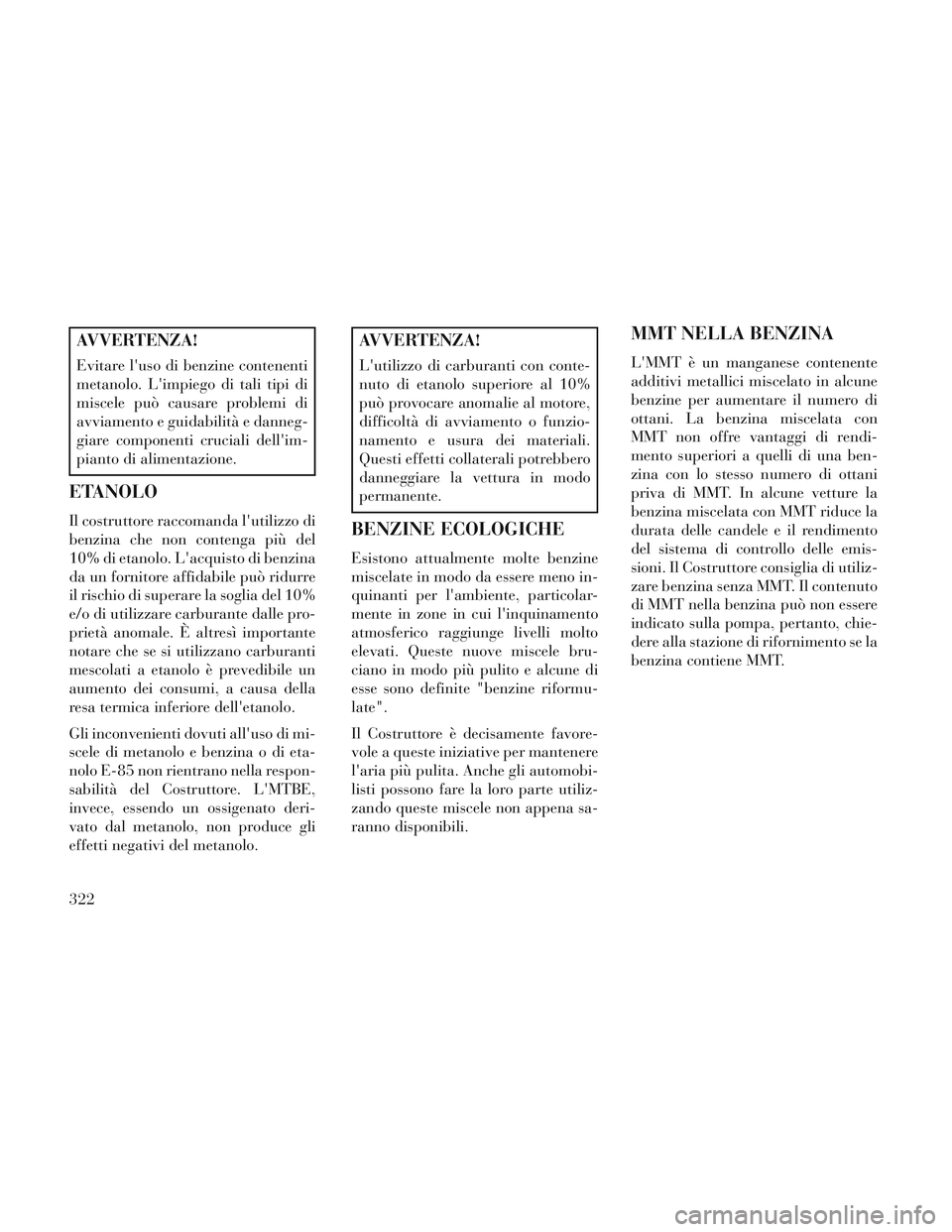

AVVERTENZA!
Evitare l'uso di benzine contenenti
metanolo. L'impiego di tali tipi di
miscele può causare problemi di
avviamento e guidabilità e danneg-
giare componenti cruciali dell'im-
pianto di alimentazione.
ETANOLO
Il costruttore raccomanda l'utilizzo di
benzina che non contenga più del
10% di etanolo. L'acquisto di benzina
da un fornitore affidabile può ridurre
il rischio di superare la soglia del 10%
e/o di utilizzare carburante dalle pro-
prietà anomale. È altresì importante
notare che se si utilizzano carburanti
mescolati a etanolo è prevedibile un
aumento dei consumi, a causa della
resa termica inferiore dell'etanolo.
Gli inconvenienti dovuti all'uso di mi-
scele di metanolo e benzina o di eta-
nolo E-85 non rientrano nella respon-
sabilità del Costruttore. L'MTBE,
invece, essendo un ossigenato deri-
vato dal metanolo, non produce gli
effetti negativi del metanolo.
AVVERTENZA!
L'utilizzo di carburanti con conte-
nuto di etanolo superiore al 10%
può provocare anomalie al motore,
difficoltà di avviamento o funzio-
namento e usura dei materiali.
Questi effetti collaterali potrebbero
danneggiare la vettura in modo
permanente.
BENZINE ECOLOGICHE
Esistono attualmente molte benzine
miscelate in modo da essere meno in-
quinanti per l'ambiente, particolar-
mente in zone in cui l'inquinamento
atmosferico raggiunge livelli molto
elevati. Queste nuove miscele bru-
ciano in modo più pulito e alcune di
esse sono definite "benzine riformu-
late".
Il Costruttore è decisamente favore-
vole a queste iniziative per mantenere
l'aria più pulita. Anche gli automobi-
listi possono fare la loro parte utiliz-
zando queste miscele non appena sa-
ranno disponibili.
MMT NELLA BENZINA
L'MMT è un manganese contenente
additivi metallici miscelato in alcune
benzine per aumentare il numero di
ottani. La benzina miscelata con
MMT non offre vantaggi di rendi-
mento superiori a quelli di una ben-
zina con lo stesso numero di ottani
priva di MMT. In alcune vetture la
benzina miscelata con MMT riduce la
durata delle candele e il rendimento
del sistema di controllo delle emis-
sioni. Il Costruttore consiglia di utiliz-
zare benzina senza MMT. Il contenuto
di MMT nella benzina può non essere
indicato sulla pompa, pertanto, chie-
dere alla stazione di rifornimento se la
benzina contiene MMT.
322
