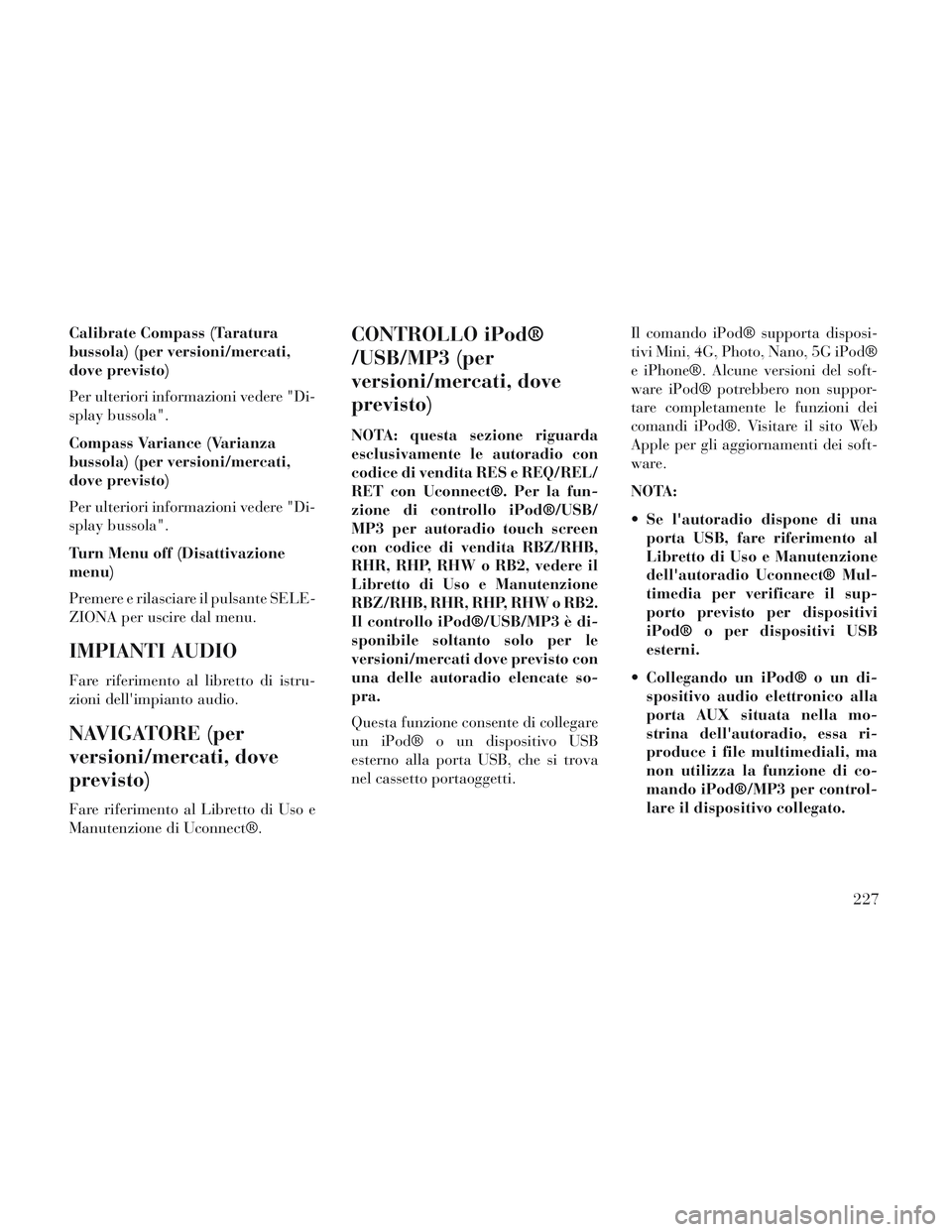

2014 Lancia Voyager Libretto Uso Manutenzione (in Italian)

Calibrate Compass (Taratura
bussola) (per versioni/mercati,
dove previsto)
Per ulteriori informazioni vedere "Di-
splay bussola".
Compass Variance (Varianza
bussola) (per versioni/mercati,
dove previsto)
Per ulteriori informazioni vedere "Di-
splay bussola".
Turn Menu off (Disattivazione
menu)
Premere e rilasciare il pulsante SELE-
ZIONA per uscire dal menu.
IMPIANTI AUDIO
Fare riferimento al libretto di istru-
zioni dell'impianto audio.
NAVIGATORE (per
versioni/mercati, dove
previsto)
Fare riferimento al Libretto di Uso e
Manutenzione di Uconnect®.
CONTROLLO iPod®
/USB/MP3 (per
versioni/mercati, dove
previsto)
NOTA: questa sezione riguarda
esclusivamente le autoradio con
codice di vendita RES e REQ/REL/
RET con Uconnect®. Per la fun-
zione di controllo iPod®/USB/
MP3 per autoradio touch screen
con codice di vendita RBZ/RHB,
RHR, RHP, RHW o RB2, vedere il
Libretto di Uso e Manutenzione
RBZ/RHB, RHR, RHP, RHW o RB2.
Il controllo iPod®/USB/MP3 è di-
sponibile soltanto solo per le
versioni/mercati dove previsto con
una delle autoradio elencate so-
pra.
Questa funzione consente di collegare
un iPod® o un dispositivo USB
esterno alla porta USB, che si trova
nel cassetto portaoggetti.Il comando iPod® supporta disposi-
tivi Mini, 4G, Photo, Nano, 5G iPod®
e iPhone®. Alcune versioni del soft-
ware iPod® potrebbero non suppor-
tare completamente le funzioni dei
comandi iPod®. Visitare il sito Web
Apple per gli aggiornamenti dei soft-
ware.
NOTA:
Se l'autoradio dispone di una
porta USB, fare riferimento al
Libretto di Uso e Manutenzione
dell'autoradio Uconnect® Mul-
timedia per verificare il sup-
porto previsto per dispositivi
iPod® o per dispositivi USB
esterni.
Collegando un iPod® o un di- spositivo audio elettronico alla
porta AUX situata nella mo-
strina dell'autoradio, essa ri-
produce i file multimediali, ma
non utilizza la funzione di co-
mando iPod®/MP3 per control-
lare il dispositivo collegato.
227

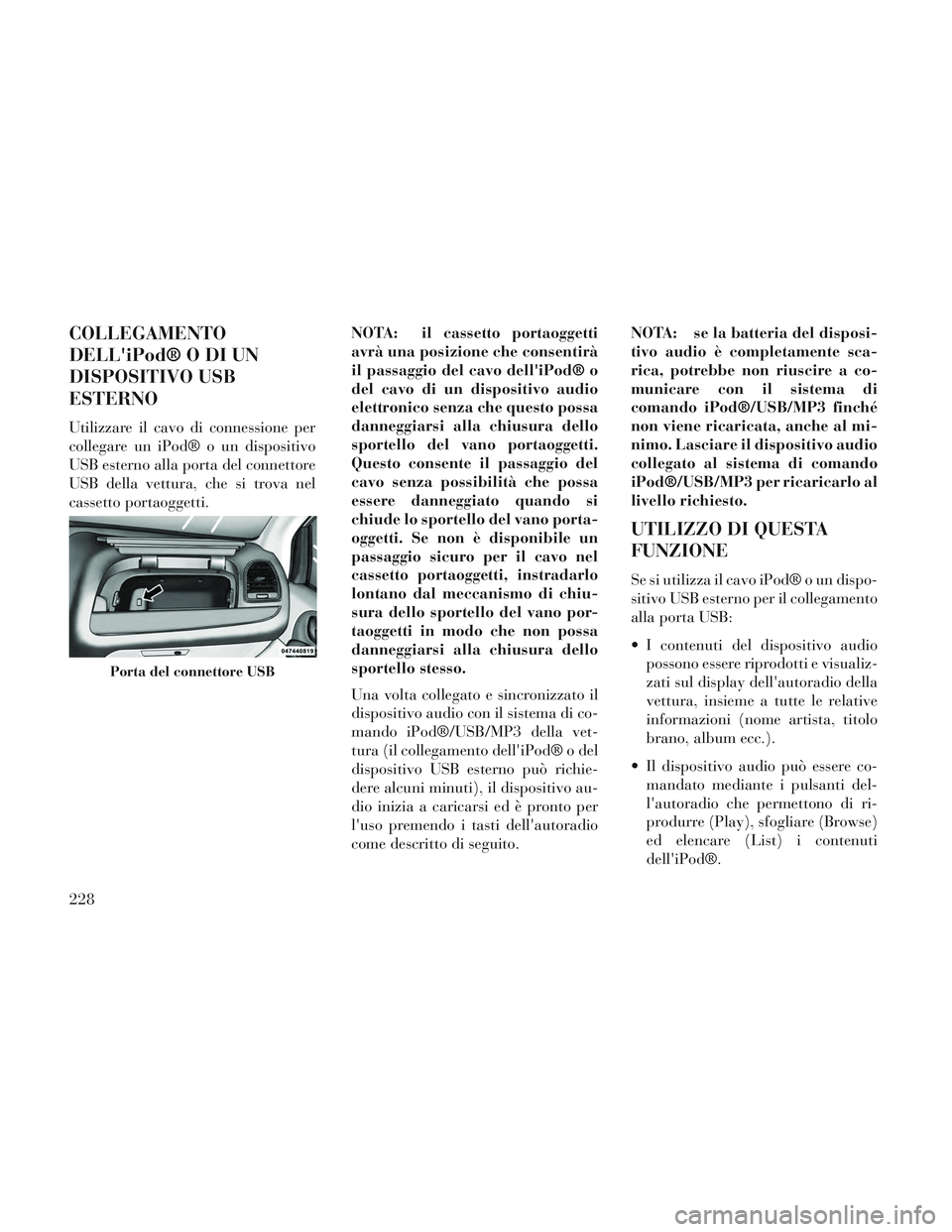

COLLEGAMENTO
DELL'iPod® O DI UN
DISPOSITIVO USB
ESTERNO
Utilizzare il cavo di connessione per
collegare un iPod® o un dispositivo
USB esterno alla porta del connettore
USB della vettura, che si trova nel
cassetto portaoggetti.NOTA: il cassetto portaoggetti
avrà una posizione che consentirà
il passaggio del cavo dell'iPod® o
del cavo di un dispositivo audio
elettronico senza che questo possa
danneggiarsi alla chiusura dello
sportello del vano portaoggetti.
Questo consente il passaggio del
cavo senza possibilità che possa
essere danneggiato quando si
chiude lo sportello del vano porta-
oggetti. Se non è disponibile un
passaggio sicuro per il cavo nel
cassetto portaoggetti, instradarlo
lontano dal meccanismo di chiu-
sura dello sportello del vano por-
taoggetti in modo che non possa
danneggiarsi alla chiusura dello
sportello stesso.
Una volta collegato e sincronizzato il
dispositivo audio con il sistema di co-
mando iPod®/USB/MP3 della vet-
tura (il collegamento dell'iPod® o del
dispositivo USB esterno può richie-
dere alcuni minuti), il dispositivo au-
dio inizia a caricarsi ed è pronto per
l'uso premendo i tasti dell'autoradio
come descritto di seguito.NOTA: se la batteria del disposi-
tivo audio è completamente sca-
rica, potrebbe non riuscire a co-
municare con il sistema di
comando iPod®/USB/MP3 finché
non viene ricaricata, anche al mi-
nimo. Lasciare il dispositivo audio
collegato al sistema di comando
iPod®/USB/MP3 per ricaricarlo al
livello richiesto.
UTILIZZO DI QUESTA
FUNZIONE
Se si utilizza il cavo iPod® o un dispo-
sitivo USB esterno per il collegamento
alla porta USB:
I contenuti del dispositivo audio
possono essere riprodotti e visualiz-
zati sul display dell'autoradio della
vettura, insieme a tutte le relative
informazioni (nome artista, titolo
brano, album ecc.).
Il dispositivo audio può essere co- mandato mediante i pulsanti del-
l'autoradio che permettono di ri-
produrre (Play), sfogliare (Browse)
ed elencare (List) i contenuti
dell'iPod®.
Porta del connettore USB
228

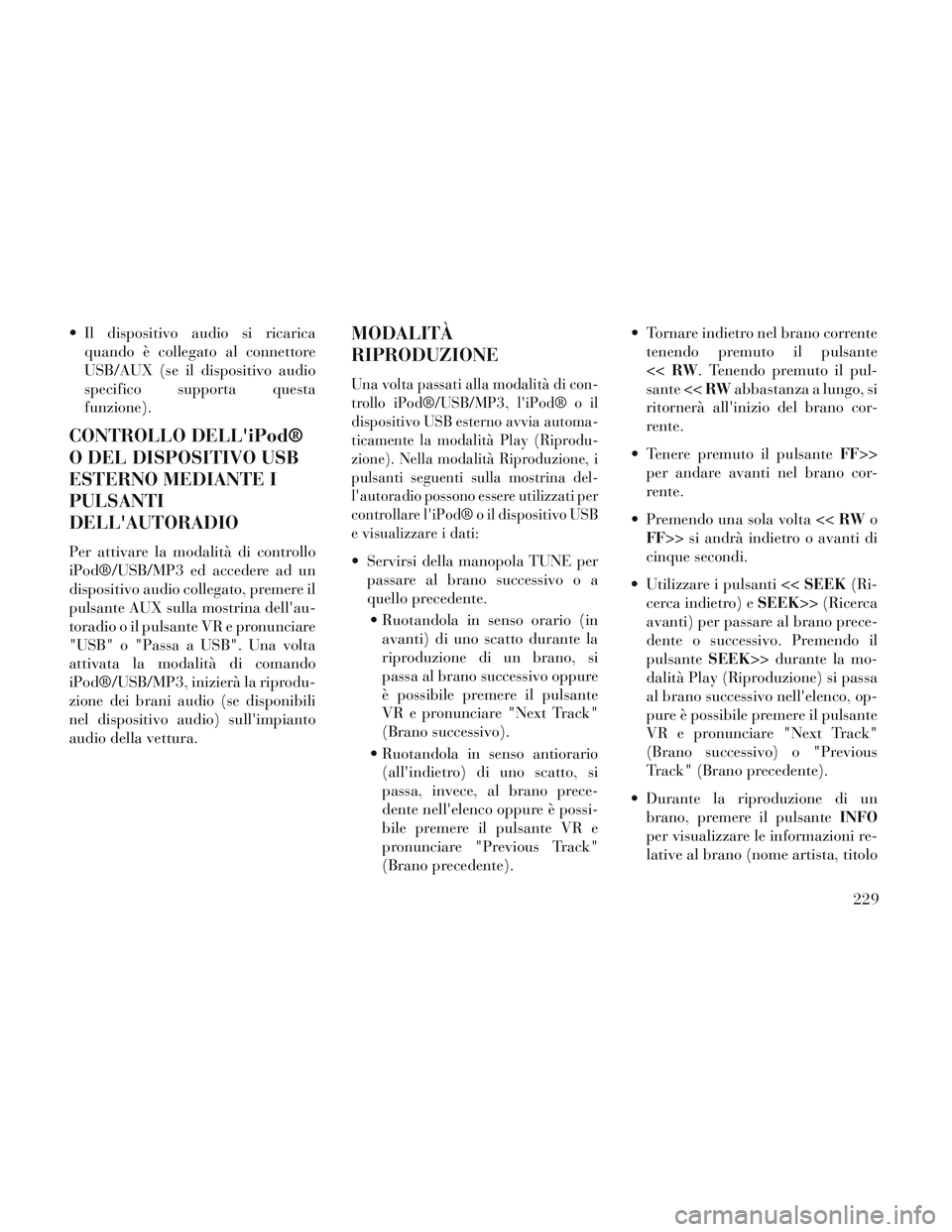

Il dispositivo audio si ricaricaquando è collegato al connettore
USB/AUX (se il dispositivo audio
specifico supporta questa
funzione).
CONTROLLO DELL'iPod®
O DEL DISPOSITIVO USB
ESTERNO MEDIANTE I
PULSANTI
DELL'AUTORADIO
Per attivare la modalità di controllo
iPod®/USB/MP3 ed accedere ad un
dispositivo audio collegato, premere il
pulsante AUX sulla mostrina dell'au-
toradio o il pulsante VR e pronunciare
"USB" o "Passa a USB". Una volta
attivata la modalità di comando
iPod®/USB/MP3, inizierà la riprodu-
zione dei brani audio (se disponibili
nel dispositivo audio) sull'impianto
audio della vettura.
MODALITÀ
RIPRODUZIONE
Una volta passati alla modalità di con-
trollo iPod®/USB/MP3, l'iPod® o il
dispositivo USB esterno avvia automa-
ticamente la modalità Play (Riprodu-
zione). Nella modalità Riproduzione, i
pulsanti seguenti sulla mostrina del-
l'autoradio possono essere utilizzati per
controllare l'iPod® o il dispositivo USB
e visualizzare i dati:
Servirsi della manopola TUNE perpassare al brano successivo o a
quello precedente.
Ruotandola in senso orario (in avanti) di uno scatto durante la
riproduzione di un brano, si
passa al brano successivo oppure
è possibile premere il pulsante
VR e pronunciare "Next Track"
(Brano successivo).
Ruotandola in senso antiorario (all'indietro) di uno scatto, si
passa, invece, al brano prece-
dente nell'elenco oppure è possi-
bile premere il pulsante VR e
pronunciare "Previous Track"
(Brano precedente). Tornare indietro nel brano corrente
tenendo premuto il pulsante
<< RW . Tenendo premuto il pul-
sante << RWabbastanza a lungo, si
ritornerà all'inizio del brano cor-
rente.
Tenere premuto il pulsante FF>>
per andare avanti nel brano cor-
rente.
Premendo una sola volta << RWo
FF>> si andrà indietro o avanti di
cinque secondi.
Utilizzare i pulsanti << SEEK(Ri-
cerca indietro) e SEEK>> (Ricerca
avanti) per passare al brano prece-
dente o successivo. Premendo il
pulsante SEEK>> durante la mo-
dalità Play (Riproduzione) si passa
al brano successivo nell'elenco, op-
pure è possibile premere il pulsante
VR e pronunciare "Next Track"
(Brano successivo) o "Previous
Track" (Brano precedente).
Durante la riproduzione di un brano, premere il pulsante INFO
per visualizzare le informazioni re-
lative al brano (nome artista, titolo
229

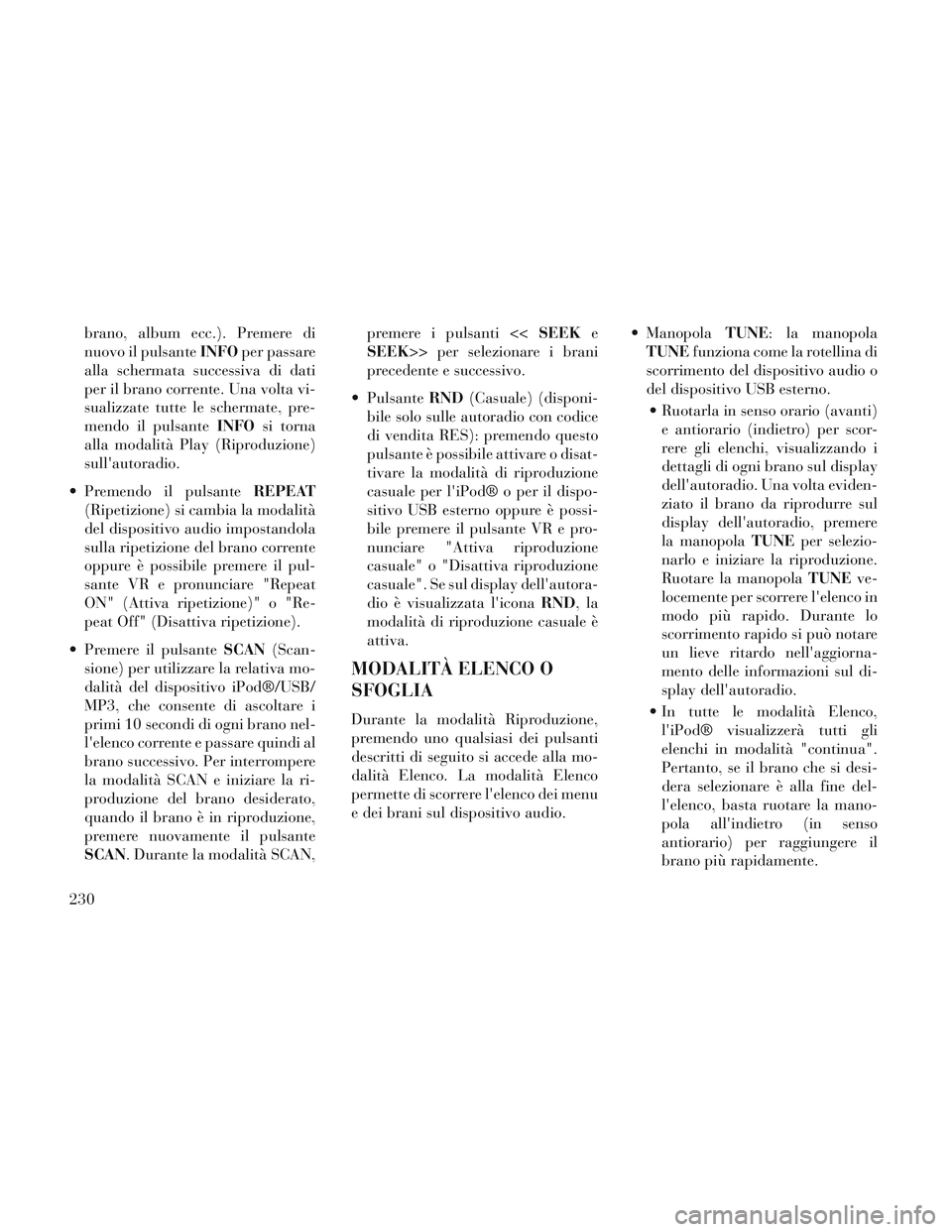

brano, album ecc.). Premere di
nuovo il pulsanteINFOper passare
alla schermata successiva di dati
per il brano corrente. Una volta vi-
sualizzate tutte le schermate, pre-
mendo il pulsante INFOsi torna
alla modalità Play (Riproduzione)
sull'autoradio.
Premendo il pulsante REPEAT
(Ripetizione) si cambia la modalità
del dispositivo audio impostandola
sulla ripetizione del brano corrente
oppure è possibile premere il pul-
sante VR e pronunciare "Repeat
ON" (Attiva ripetizione)" o "Re-
peat Off" (Disattiva ripetizione).
Premere il pulsante SCAN(Scan-
sione) per utilizzare la relativa mo-
dalità del dispositivo iPod®/USB/
MP3, che consente di ascoltare i
primi 10 secondi di ogni brano nel-
l'elenco corrente e passare quindi al
brano successivo. Per interrompere
la modalità SCAN e iniziare la ri-
produzione del brano desiderato,
quando il brano è in riproduzione,
premere nuovamente il pulsante
SCAN. Durante la modalità SCAN, premere i pulsanti <<
SEEKe
SEEK>> per selezionare i brani
precedente e successivo.
Pulsante RND(Casuale) (disponi-
bile solo sulle autoradio con codice
di vendita RES): premendo questo
pulsante è possibile attivare o disat-
tivare la modalità di riproduzione
casuale per l'iPod® o per il dispo-
sitivo USB esterno oppure è possi-
bile premere il pulsante VR e pro-
nunciare "Attiva riproduzione
casuale" o "Disattiva riproduzione
casuale". Se sul display dell'autora-
dio è visualizzata l'icona RND,la
modalità di riproduzione casuale è
attiva.
MODALITÀ ELENCO O
SFOGLIA
Durante la modalità Riproduzione,
premendo uno qualsiasi dei pulsanti
descritti di seguito si accede alla mo-
dalità Elenco. La modalità Elenco
permette di scorrere l'elenco dei menu
e dei brani sul dispositivo audio. Manopola
TUNE: la manopola
TUNE funziona come la rotellina di
scorrimento del dispositivo audio o
del dispositivo USB esterno.
Ruotarla in senso orario (avanti) e antiorario (indietro) per scor-
rere gli elenchi, visualizzando i
dettagli di ogni brano sul display
dell'autoradio. Una volta eviden-
ziato il brano da riprodurre sul
display dell'autoradio, premere
la manopola TUNEper selezio-
narlo e iniziare la riproduzione.
Ruotare la manopola TUNEve-
locemente per scorrere l'elenco in
modo più rapido. Durante lo
scorrimento rapido si può notare
un lieve ritardo nell'aggiorna-
mento delle informazioni sul di-
splay dell'autoradio.
In tutte le modalità Elenco, l'iPod® visualizzerà tutti gli
elenchi in modalità "continua".
Pertanto, se il brano che si desi-
dera selezionare è alla fine del-
l'elenco, basta ruotare la mano-
pola all'indietro (in senso
antiorario) per raggiungere il
brano più rapidamente.
230

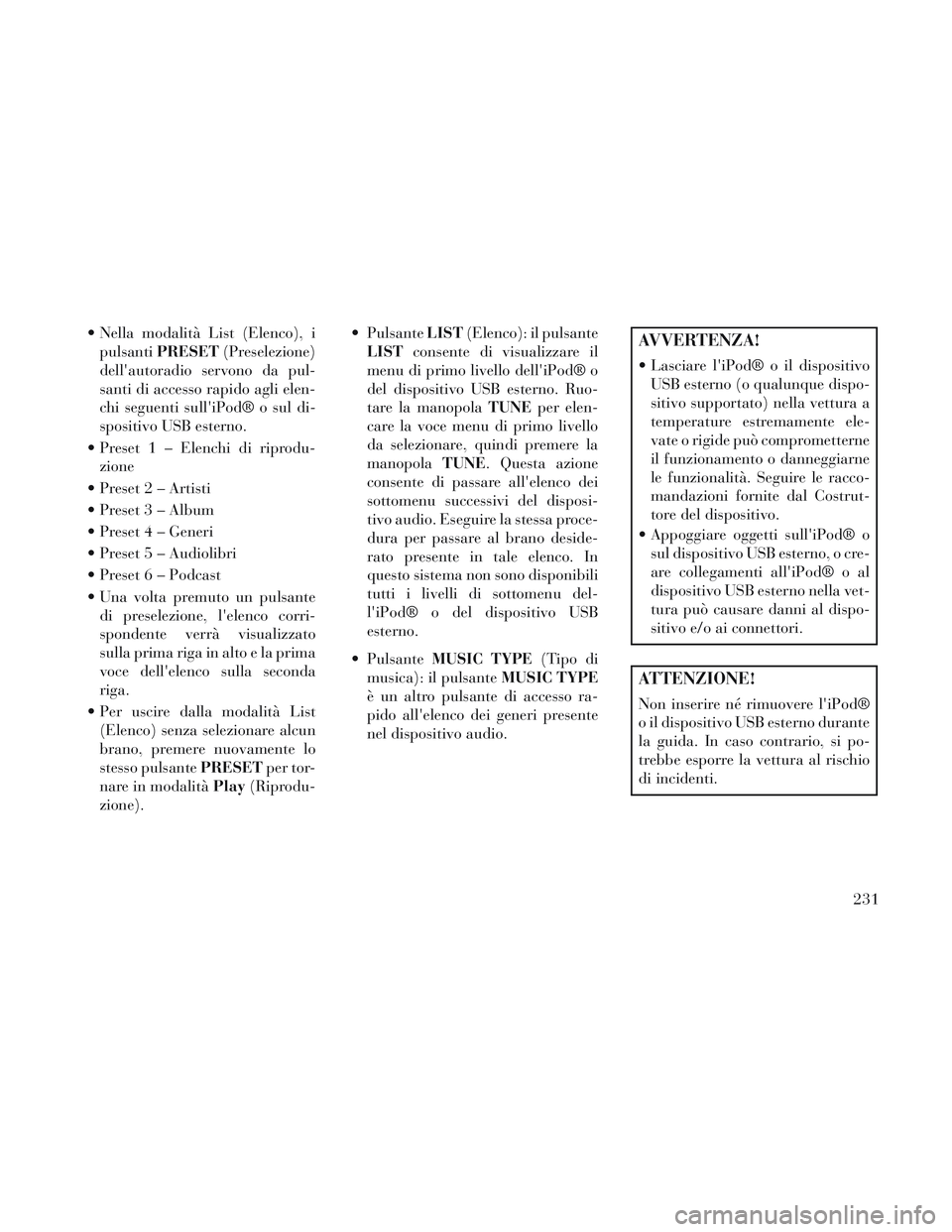

Nella modalità List (Elenco), ipulsanti PRESET (Preselezione)
dell'autoradio servono da pul-
santi di accesso rapido agli elen-
chi seguenti sull'iPod® o sul di-
spositivo USB esterno.
Preset 1 – Elenchi di riprodu- zione
Preset 2 – Artisti
Preset 3 – Album
Preset 4 – Generi
Preset 5 – Audiolibri
Preset 6 – Podcast
Una volta premuto un pulsante di preselezione, l'elenco corri-
spondente verrà visualizzato
sulla prima riga in alto e la prima
voce dell'elenco sulla seconda
riga.
Per uscire dalla modalità List (Elenco) senza selezionare alcun
brano, premere nuovamente lo
stesso pulsante PRESETper tor-
nare in modalità Play(Riprodu-
zione). Pulsante
LIST(Elenco): il pulsante
LIST consente di visualizzare il
menu di primo livello dell'iPod® o
del dispositivo USB esterno. Ruo-
tare la manopola TUNEper elen-
care la voce menu di primo livello
da selezionare, quindi premere la
manopola TUNE. Questa azione
consente di passare all'elenco dei
sottomenu successivi del disposi-
tivo audio. Eseguire la stessa proce-
dura per passare al brano deside-
rato presente in tale elenco. In
questo sistema non sono disponibili
tutti i livelli di sottomenu del-
l'iPod® o del dispositivo USB
esterno.
Pulsante MUSIC TYPE (Tipo di
musica): il pulsante MUSIC TYPE
è un altro pulsante di accesso ra-
pido all'elenco dei generi presente
nel dispositivo audio.AVVERTENZA!
Lasciare l'iPod® o il dispositivo USB esterno (o qualunque dispo-
sitivo supportato) nella vettura a
temperature estremamente ele-
vate o rigide può comprometterne
il funzionamento o danneggiarne
le funzionalità. Seguire le racco-
mandazioni fornite dal Costrut-
tore del dispositivo.
Appoggiare oggetti sull'iPod® o sul dispositivo USB esterno, o cre-
are collegamenti all'iPod® o al
dispositivo USB esterno nella vet-
tura può causare danni al dispo-
sitivo e/o ai connettori.
ATTENZIONE!
Non inserire né rimuovere l'iPod®
o il dispositivo USB esterno durante
la guida. In caso contrario, si po-
trebbe esporre la vettura al rischio
di incidenti.
231

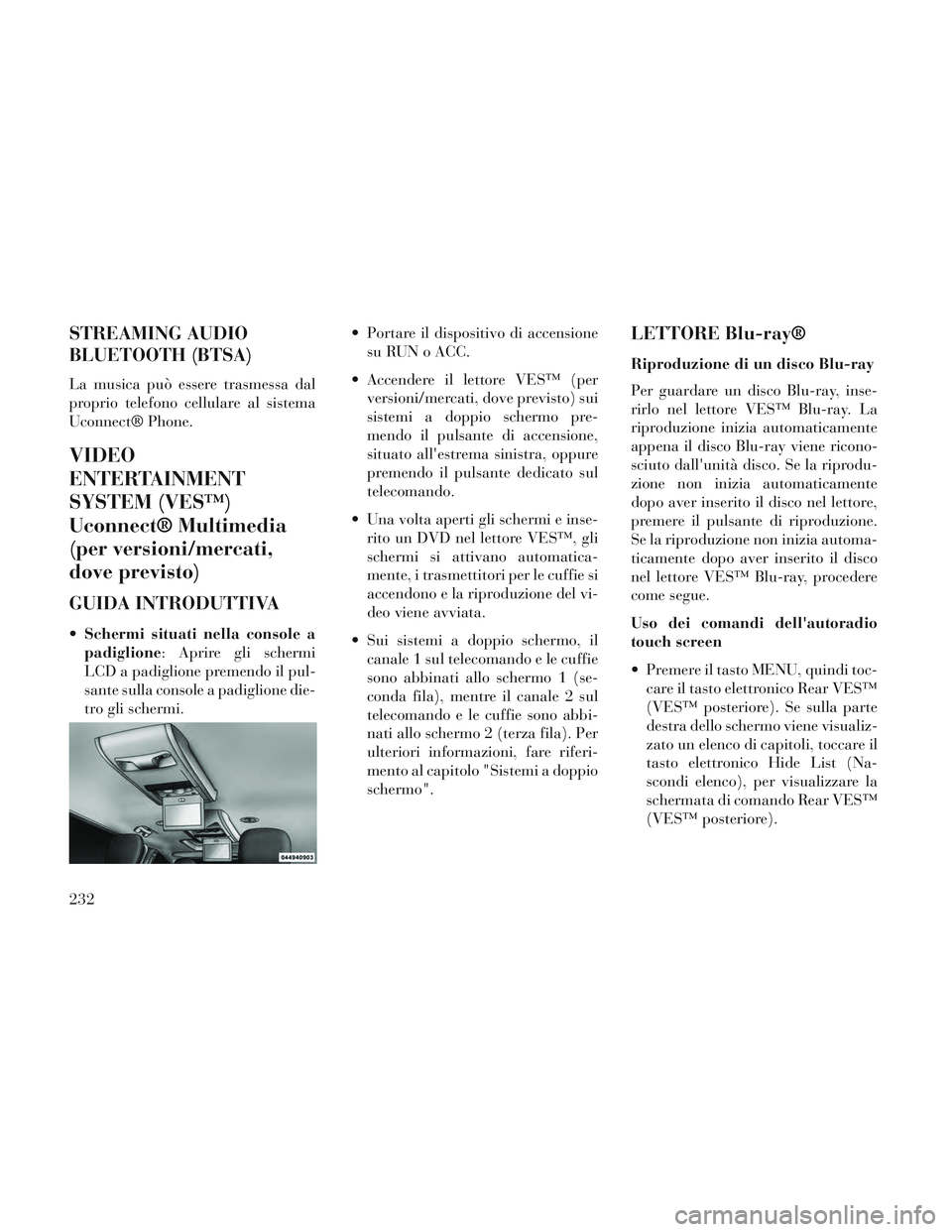

STREAMING AUDIO
BLUETOOTH (BTSA)
La musica può essere trasmessa dal
proprio telefono cellulare al sistema
Uconnect® Phone.
VIDEO
ENTERTAINMENT
SYSTEM (VES™)
Uconnect® Multimedia
(per versioni/mercati,
dove previsto)
GUIDA INTRODUTTIVA
Schermi situati nella console a
padiglione: Aprire gli schermi
LCD a padiglione premendo il pul-
sante sulla console a padiglione die-
tro gli schermi. Portare il dispositivo di accensione
su RUN o ACC.
Accendere il lettore VES™ (per versioni/mercati, dove previsto) sui
sistemi a doppio schermo pre-
mendo il pulsante di accensione,
situato all'estrema sinistra, oppure
premendo il pulsante dedicato sul
telecomando.
Una volta aperti gli schermi e inse- rito un DVD nel lettore VES™, gli
schermi si attivano automatica-
mente, i trasmettitori per le cuffie si
accendono e la riproduzione del vi-
deo viene avviata.
Sui sistemi a doppio schermo, il canale 1 sul telecomando e le cuffie
sono abbinati allo schermo 1 (se-
conda fila), mentre il canale 2 sul
telecomando e le cuffie sono abbi-
nati allo schermo 2 (terza fila). Per
ulteriori informazioni, fare riferi-
mento al capitolo "Sistemi a doppio
schermo".
LETTORE Blu-ray®
Riproduzione di un disco Blu-ray
Per guardare un disco Blu-ray, inse-
rirlo nel lettore VES™ Blu-ray. La
riproduzione inizia automaticamente
appena il disco Blu-ray viene ricono-
sciuto dall'unità disco. Se la riprodu-
zione non inizia automaticamente
dopo aver inserito il disco nel lettore,
premere il pulsante di riproduzione.
Se la riproduzione non inizia automa-
ticamente dopo aver inserito il disco
nel lettore VES™ Blu-ray, procedere
come segue.
Uso dei comandi dell'autoradio
touch screen
Premere il tasto MENU, quindi toc-care il tasto elettronico Rear VES™
(VES™ posteriore). Se sulla parte
destra dello schermo viene visualiz-
zato un elenco di capitoli, toccare il
tasto elettronico Hide List (Na-
scondi elenco), per visualizzare la
schermata di comando Rear VES™
(VES™ posteriore).
232

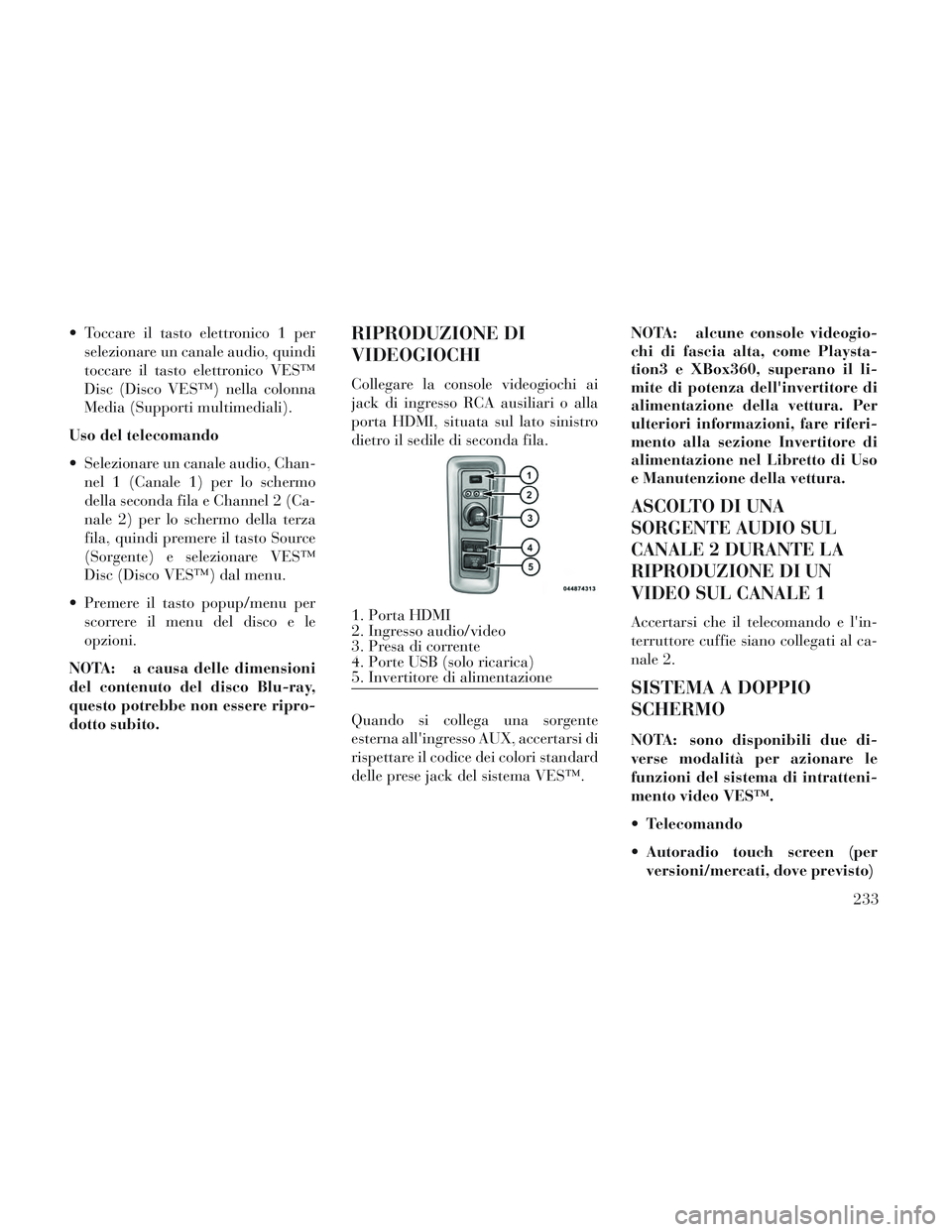

Toccare il tasto elettronico 1 perselezionare un canale audio, quindi
toccare il tasto elettronico VES™
Disc (Disco VES™) nella colonna
Media (Supporti multimediali).
Uso del telecomando
Selezionare un canale audio, Chan- nel 1 (Canale 1) per lo schermo
della seconda fila e Channel 2 (Ca-
nale 2) per lo schermo della terza
fila, quindi premere il tasto Source
(Sorgente) e selezionare VES™
Disc (Disco VES™) dal menu.
Premere il tasto popup/menu per scorrere il menu del disco e le
opzioni.
NOTA: a causa delle dimensioni
del contenuto del disco Blu-ray,
questo potrebbe non essere ripro-
dotto subito.RIPRODUZIONE DI
VIDEOGIOCHI
Collegare la console videogiochi ai
jack di ingresso RCA ausiliari o alla
porta HDMI, situata sul lato sinistro
dietro il sedile di seconda fila.
Quando si collega una sorgente
esterna all'ingresso AUX, accertarsi di
rispettare il codice dei colori standard
delle prese jack del sistema VES™. NOTA: alcune console videogio-
chi di fascia alta, come Playsta-
tion3 e XBox360, superano il li-
mite di potenza dell'invertitore di
alimentazione della vettura. Per
ulteriori informazioni, fare riferi-
mento alla sezione Invertitore di
alimentazione nel Libretto di Uso
e Manutenzione della vettura.
ASCOLTO DI UNA
SORGENTE AUDIO SUL
CANALE 2 DURANTE LA
RIPRODUZIONE DI UN
VIDEO SUL CANALE 1
Accertarsi che il telecomando e l'in-
terruttore cuffie siano collegati al ca-
nale 2.
SISTEMA A DOPPIO
SCHERMO
NOTA: sono disponibili due di-
verse modalità per azionare le
funzioni del sistema di intratteni-
mento video VES™.
Telecomando
Autoradio touch screen (per
versioni/mercati, dove previsto)
1. Porta HDMI
2. Ingresso audio/video
3. Presa di corrente
4. Porte USB (solo ricarica)
5. Invertitore di alimentazione
233

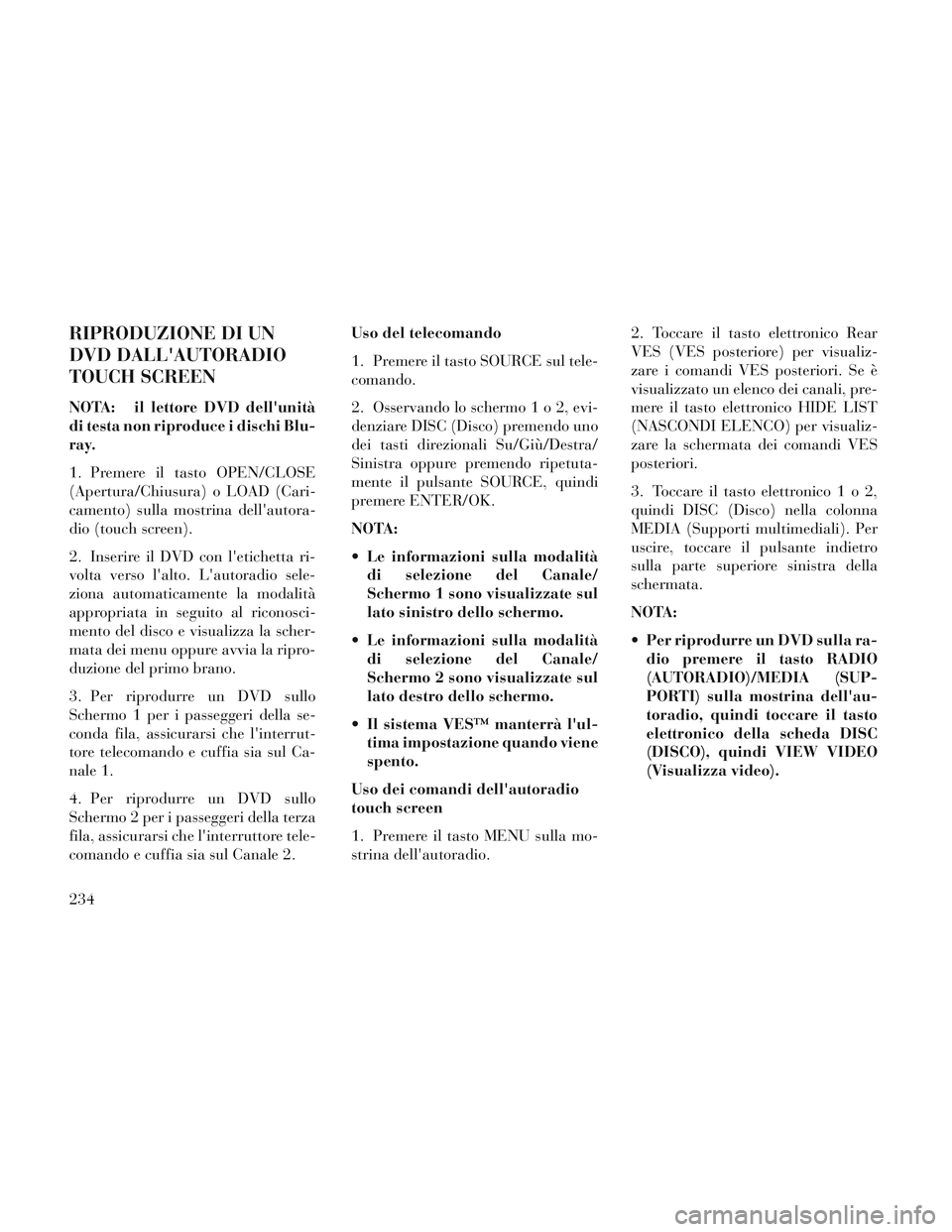

RIPRODUZIONE DI UN
DVD DALL'AUTORADIO
TOUCH SCREEN
NOTA: il lettore DVD dell'unità
di testa non riproduce i dischi Blu-
ray.
1. Premere il tasto OPEN/CLOSE
(Apertura/Chiusura) o LOAD (Cari-
camento) sulla mostrina dell'autora-
dio (touch screen).
2. Inserire il DVD con l'etichetta ri-
volta verso l'alto. L'autoradio sele-
ziona automaticamente la modalità
appropriata in seguito al riconosci-
mento del disco e visualizza la scher-
mata dei menu oppure avvia la ripro-
duzione del primo brano.
3. Per riprodurre un DVD sullo
Schermo 1 per i passeggeri della se-
conda fila, assicurarsi che l'interrut-
tore telecomando e cuffia sia sul Ca-
nale 1.
4. Per riprodurre un DVD sullo
Schermo 2 per i passeggeri della terza
fila, assicurarsi che l'interruttore tele-
comando e cuffia sia sul Canale 2.Uso del telecomando
1. Premere il tasto SOURCE sul tele-
comando.
2. Osservando lo schermo1o2,evi-
denziare DISC (Disco) premendo uno
dei tasti direzionali Su/Giù/Destra/
Sinistra oppure premendo ripetuta-
mente il pulsante SOURCE, quindi
premere ENTER/OK.
NOTA:
Le informazioni sulla modalità
di selezione del Canale/
Schermo 1 sono visualizzate sul
lato sinistro dello schermo.
Le informazioni sulla modalità di selezione del Canale/
Schermo 2 sono visualizzate sul
lato destro dello schermo.
Il sistema VES™ manterrà l'ul- tima impostazione quando viene
spento.
Uso dei comandi dell'autoradio
touch screen
1. Premere il tasto MENU sulla mo-
strina dell'autoradio. 2. Toccare il tasto elettronico Rear
VES (VES posteriore) per visualiz-
zare i comandi VES posteriori. Se è
visualizzato un elenco dei canali, pre-
mere il tasto elettronico HIDE LIST
(NASCONDI ELENCO) per visualiz-
zare la schermata dei comandi VES
posteriori.
3. Toccare il tasto elettronico1o2,
quindi DISC (Disco) nella colonna
MEDIA (Supporti multimediali). Per
uscire, toccare il pulsante indietro
sulla parte superiore sinistra della
schermata.
NOTA:
Per riprodurre un DVD sulla ra-
dio premere il tasto RADIO
(AUTORADIO)/MEDIA (SUP-
PORTI) sulla mostrina dell'au-
toradio, quindi toccare il tasto
elettronico della scheda DISC
(DISCO), quindi VIEW VIDEO
(Visualizza video).
234
