2014 Lancia Voyager Libretto Uso Manutenzione (in Italian)

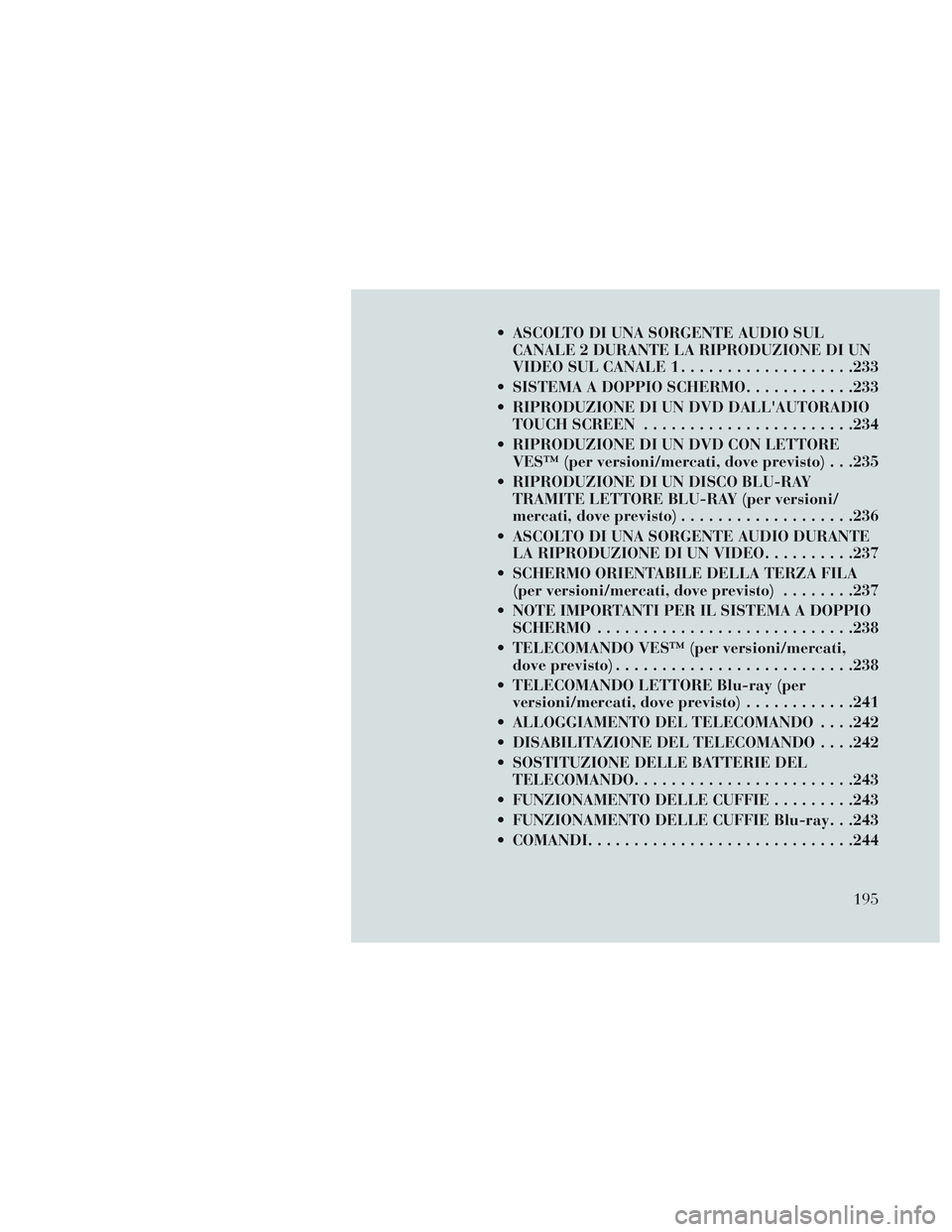

ASCOLTO DI UNA SORGENTE AUDIO SULCANALE 2 DURANTE LA RIPRODUZIONE DI UN
VIDEO SUL CANALE 1 ...................233
SISTEMA A DOPPIO SCHERMO ............233
RIPRODUZIONE DI UN DVD DALL'AUTORADIO TOUCH SCREEN ...................... .234
RIPRODUZIONE DI UN DVD CON LETTORE VES™ (per versioni/mercati, dove previsto) . . .235
RIPRODUZIONE DI UN DISCO BLU-RAY TRAMITE LETTORE BLU-RAY (per versioni/
mercati, dove previsto) ...................236
ASCOLTO DI UNA SORGENTE AUDIO DURANTE LA RIPRODUZIONE DI UN VIDEO ..........237
SCHERMO ORIENTABILE DELLA TERZA FILA (per versioni/mercati, dove previsto) ........237
NOTE IMPORTANTI PER IL SISTEMA A DOPPIO SCHERMO ........................... .238
TELECOMANDO VES™ (per versioni/mercati, dove previsto) ......................... .238
TELECOMANDO LETTORE Blu-ray (per versioni/mercati, dove previsto) ............241
ALLOGGIAMENTO DEL TELECOMANDO . . . .242
DISABILITAZIONE DEL TELECOMANDO . . . .242
SOSTITUZIONE DELLE BATTERIE DEL TELECOMANDO ....................... .243
FUNZIONAMENTO DELLE CUFFIE .........243
FUNZIONAMENTO DELLE CUFFIE Blu-ray . . .243
COMANDI ............................ .244
195

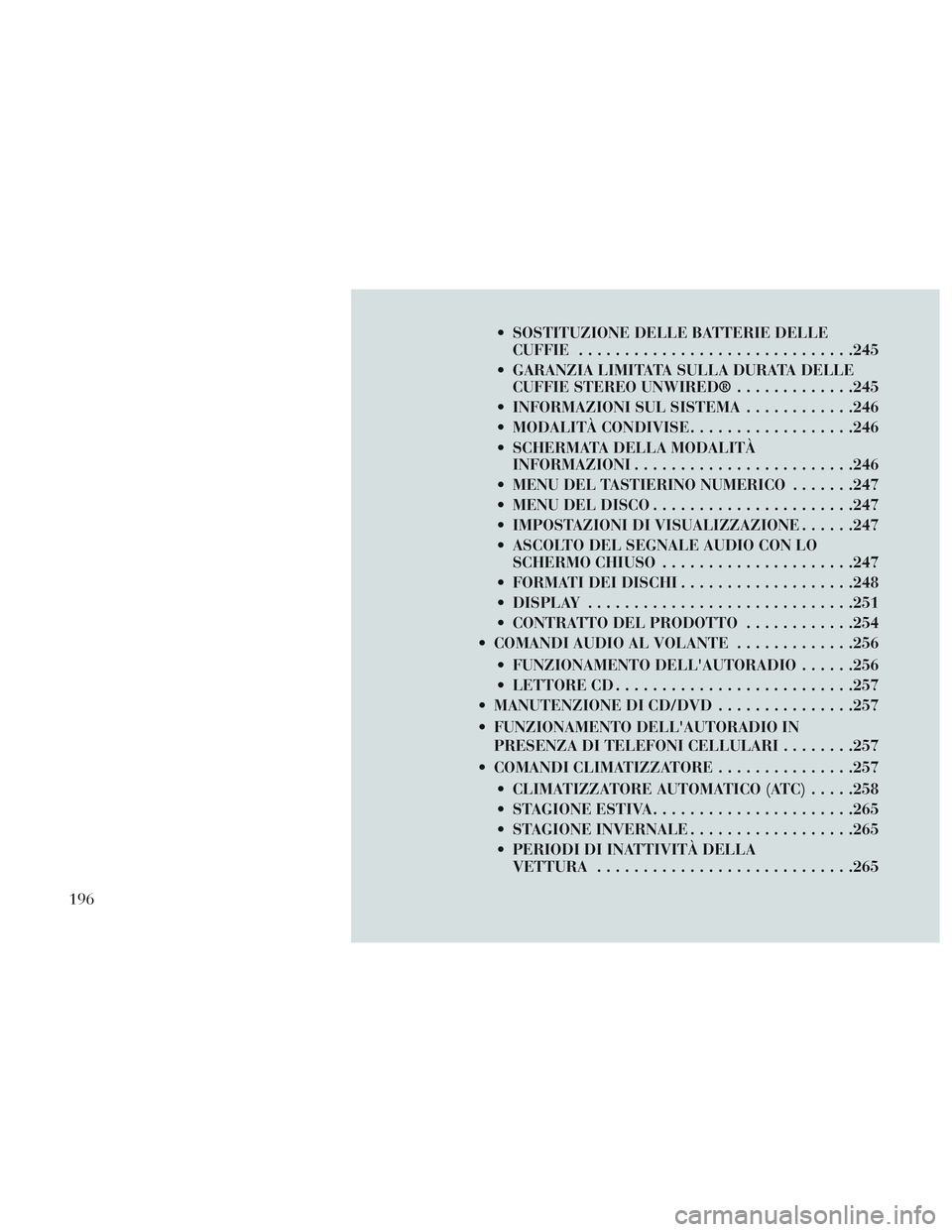

SOSTITUZIONE DELLE BATTERIE DELLECUFFIE ............................. .245
GARANZIA LIMITATA SULLA DURATA DELLE CUFFIE STEREO UNWIRED® .............245
INFORMAZIONI SUL SISTEMA ............246
MODALITÀ CONDIVISE ..................246
SCHERMATA DELLA MODALITÀ INFORMAZIONI ....................... .246
MENU DEL TASTIERINO NUMERICO .......247
MENU DEL DISCO ..................... .247
IMPOSTAZIONI DI VISUALIZZAZIONE ......247
ASCOLTO DEL SEGNALE AUDIO CON LO SCHERMO CHIUSO .................... .247
FORMATI DEI DISCHI ...................248
DISPLAY ............................ .251
CONTRATTO DEL PRODOTTO ............254
COMANDI AUDIO AL VOLANTE .............256
FUNZIONAMENTO DELL'AUTORADIO ......256
LETTORE CD ......................... .257
MANUTENZIONE DI CD/DVD ...............257
FUNZIONAMENTO DELL'AUTORADIO IN PRESENZA DI TELEFONI CELLULARI ........257
COMANDI CLIMATIZZATORE ...............257
CLIMATIZZATORE AUTOMATICO (ATC) .....258
STAGIONE ESTIVA ..................... .265
STAGIONE INVERNALE ..................265
PERIODI DI INATTIVITÀ DELLA VETTURA ........................... .265
196

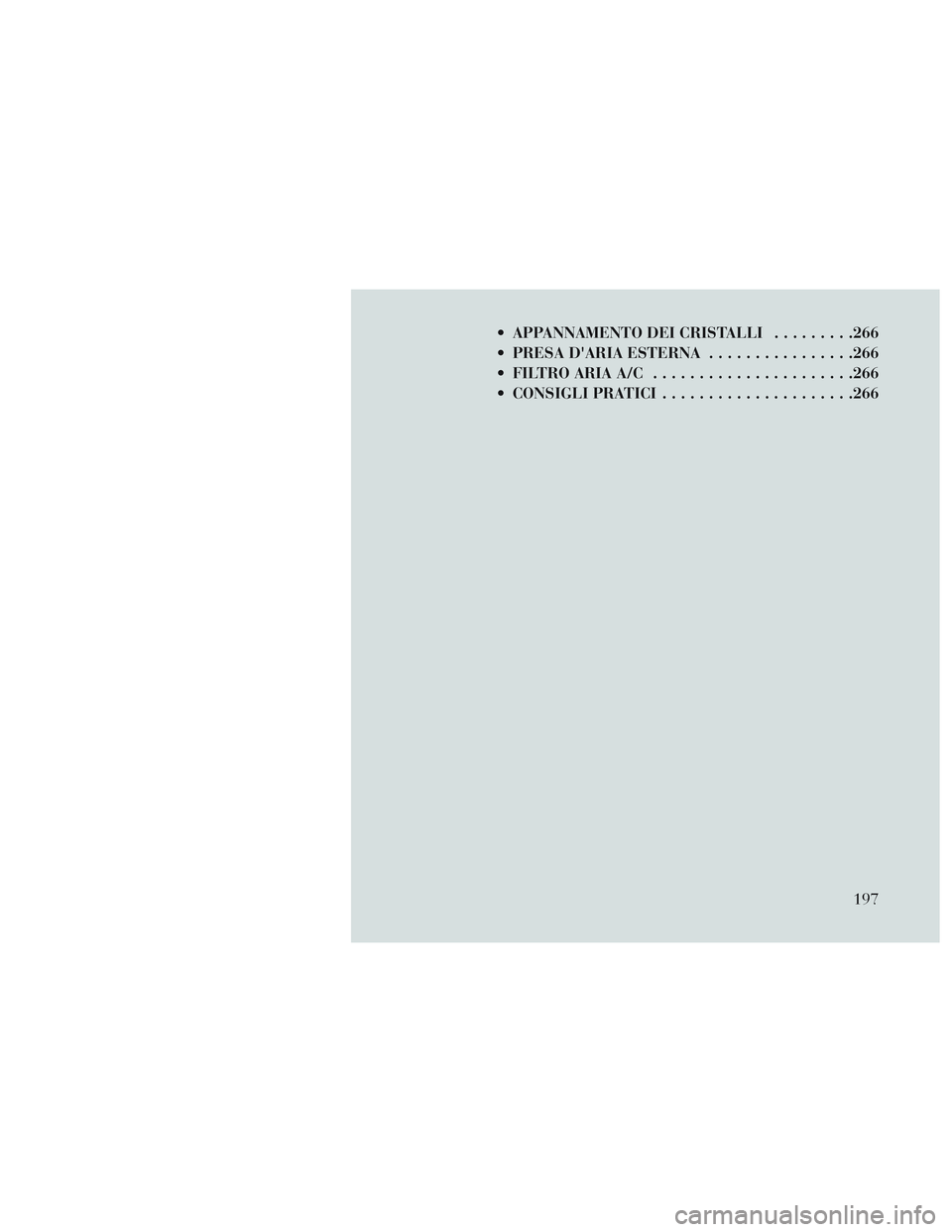

APPANNAMENTO DEI CRISTALLI.........266
PRESA D'ARIA ESTERNA ................266
FILTRO ARIA A/C ..................... .266
CONSIGLI PRATICI .................... .266
197

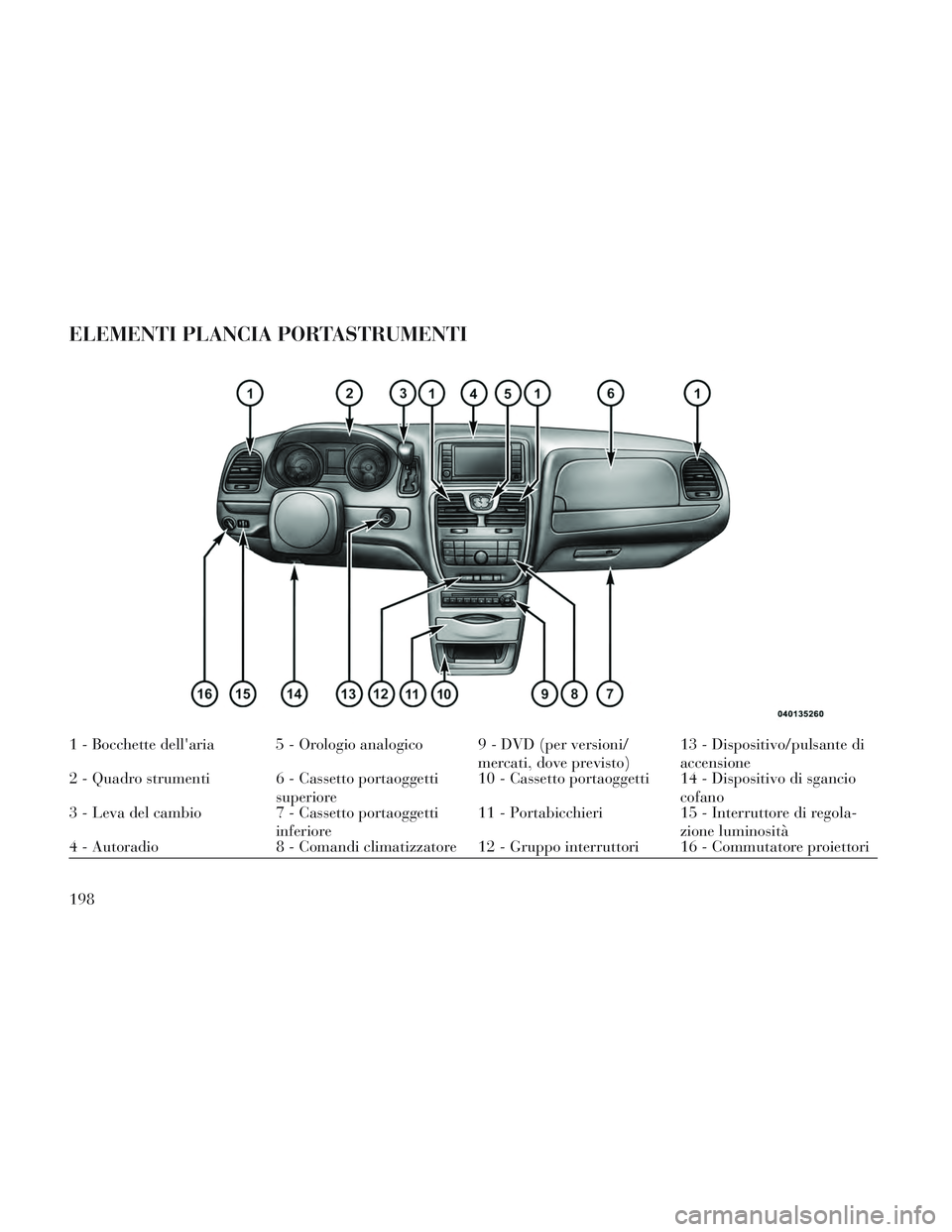

ELEMENTI PLANCIA PORTASTRUMENTI
1 - Bocchette dell'aria 5 - Orologio analogico 9 - DVD (per versioni/mercati, dove previsto)13 - Dispositivo/pulsante di
accensione
2 - Quadro strumenti 6 - Cassetto portaoggetti
superiore10 - Cassetto portaoggetti 14 - Dispositivo di sgancio
cofano
3 - Leva del cambio 7 - Cassetto portaoggetti
inferiore11 - Portabicchieri 15 - Interruttore di regola-
zione luminosità
4 - Autoradio 8 - Comandi climatizzatore 12 - Gruppo interruttori 16 - Commutatore proiettori
198

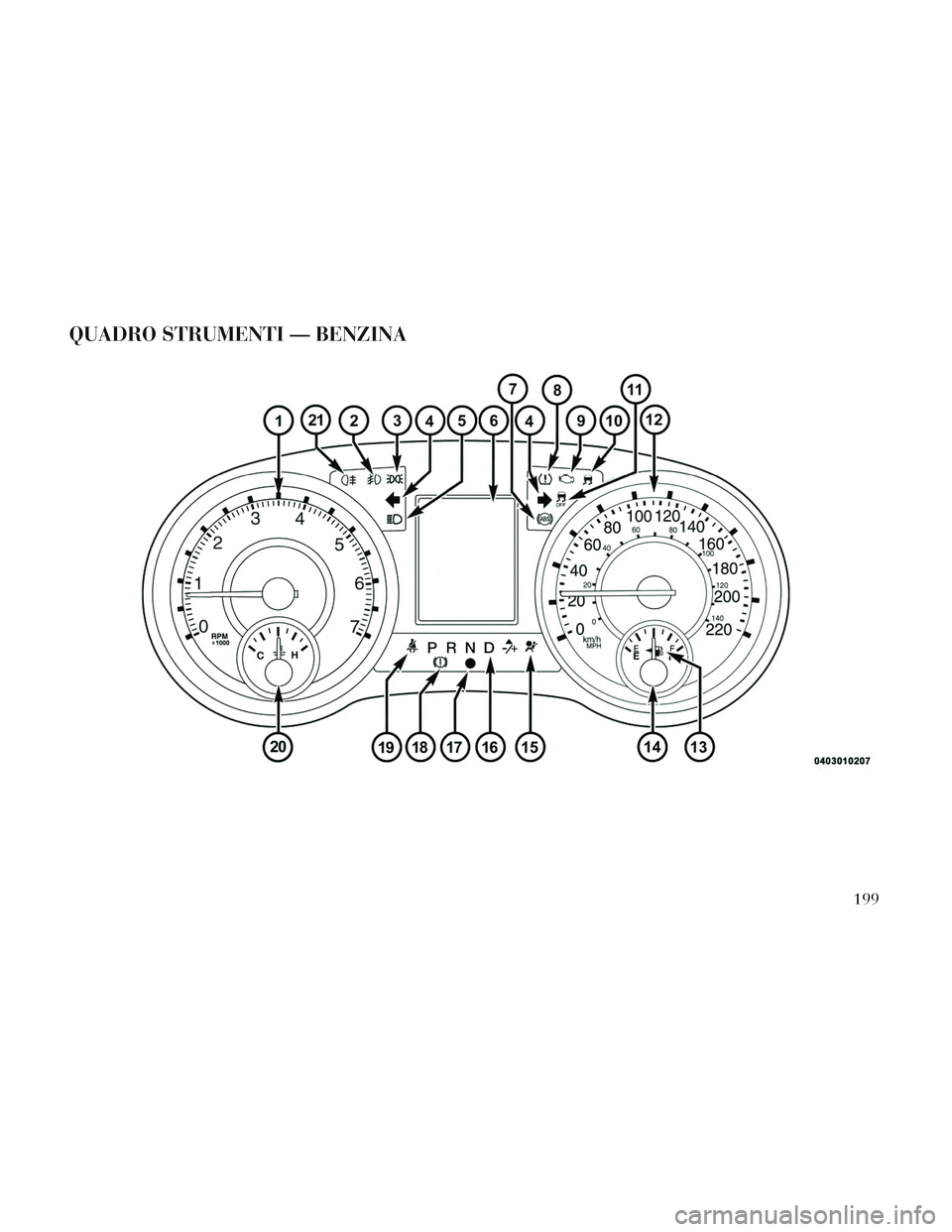

QUADRO STRUMENTI — BENZINA
199

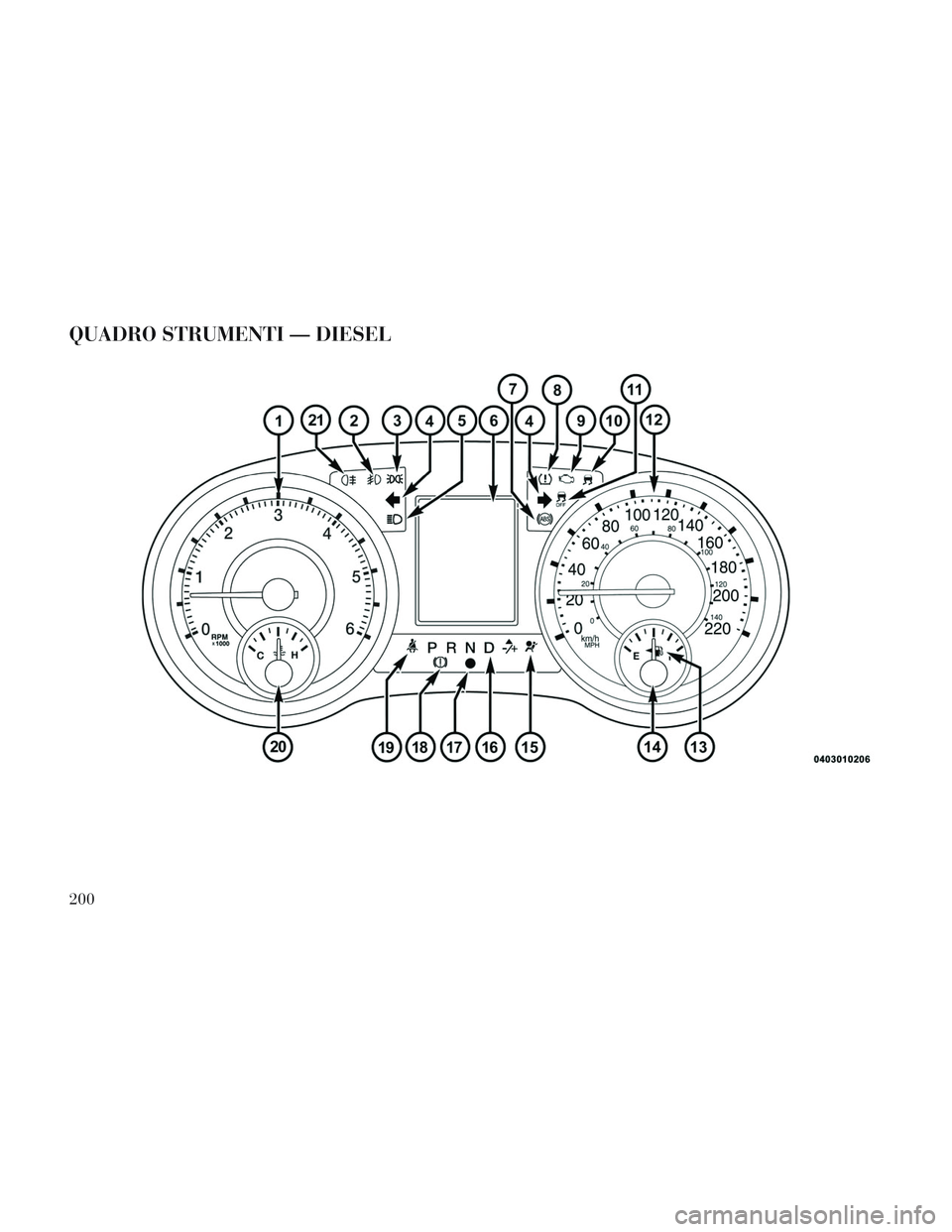

QUADRO STRUMENTI — DIESEL
200

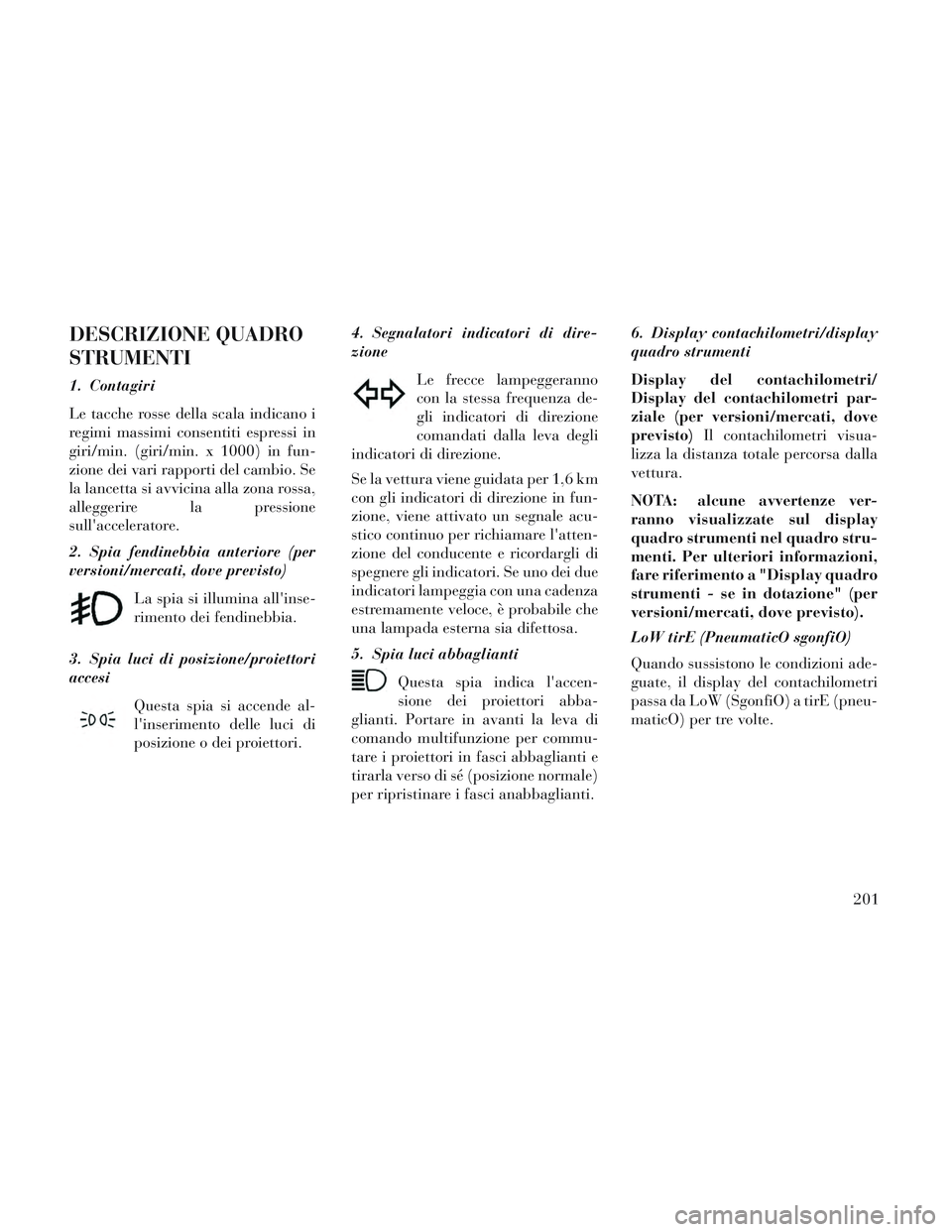

DESCRIZIONE QUADRO
STRUMENTI
1. Contagiri
Le tacche rosse della scala indicano i
regimi massimi consentiti espressi in
giri/min. (giri/min. x 1000) in fun-
zione dei vari rapporti del cambio. Se
la lancetta si avvicina alla zona rossa,
alleggerire la pressione
sull'acceleratore.
2. Spia fendinebbia anteriore (per
versioni/mercati, dove previsto)La spia si illumina all'inse-
rimento dei fendinebbia.
3. Spia luci di posizione/proiettori
accesi Questa spia si accende al-
l'inserimento delle luci di
posizione o dei proiettori. 4. Segnalatori indicatori di dire-
zione
Le frecce lampeggeranno
con la stessa frequenza de-
gli indicatori di direzione
comandati dalla leva degli
indicatori di direzione.
Se la vettura viene guidata per 1,6 km
con gli indicatori di direzione in fun-
zione, viene attivato un segnale acu-
stico continuo per richiamare l'atten-
zione del conducente e ricordargli di
spegnere gli indicatori. Se uno dei due
indicatori lampeggia con una cadenza
estremamente veloce, è probabile che
una lampada esterna sia difettosa.
5. Spia luci abbaglianti
Questa spia indica l'accen-
sione dei proiettori abba-
glianti. Portare in avanti la leva di
comando multifunzione per commu-
tare i proiettori in fasci abbaglianti e
tirarla verso di sé (posizione normale)
per ripristinare i fasci anabbaglianti. 6. Display contachilometri/display
quadro strumenti
Display del contachilometri/
Display del contachilometri par-
ziale (per versioni/mercati, dove
previsto)
Il contachilometri visua-
lizza la distanza totale percorsa dalla
vettura.
NOTA: alcune avvertenze ver-
ranno visualizzate sul display
quadro strumenti nel quadro stru-
menti. Per ulteriori informazioni,
fare riferimento a "Display quadro
strumenti - se in dotazione" (per
versioni/mercati, dove previsto).
LoW tirE (PneumaticO sgonfiO)
Quando sussistono le condizioni ade-
guate, il display del contachilometri
passa da LoW (SgonfiO) a tirE (pneu-
maticO) per tre volte.
201

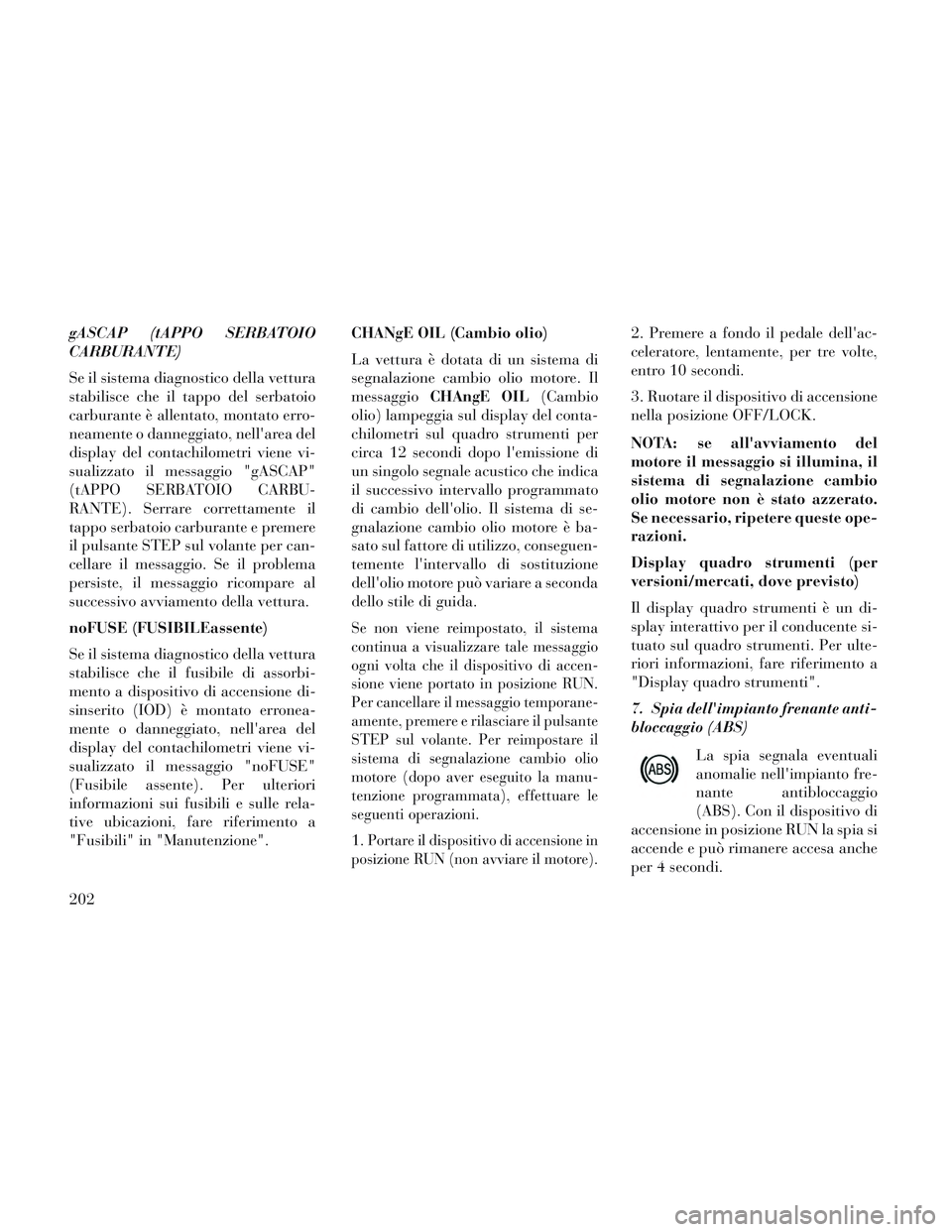

gASCAP (tAPPO SERBATOIO
CARBURANTE)
Se il sistema diagnostico della vettura
stabilisce che il tappo del serbatoio
carburante è allentato, montato erro-
neamente o danneggiato, nell'area del
display del contachilometri viene vi-
sualizzato il messaggio "gASCAP"
(tAPPO SERBATOIO CARBU-
RANTE). Serrare correttamente il
tappo serbatoio carburante e premere
il pulsante STEP sul volante per can-
cellare il messaggio. Se il problema
persiste, il messaggio ricompare al
successivo avviamento della vettura.
noFUSE (FUSIBILEassente)
Se il sistema diagnostico della vettura
stabilisce che il fusibile di assorbi-
mento a dispositivo di accensione di-
sinserito (IOD) è montato erronea-
mente o danneggiato, nell'area del
display del contachilometri viene vi-
sualizzato il messaggio "noFUSE"
(Fusibile assente). Per ulteriori
informazioni sui fusibili e sulle rela-
tive ubicazioni, fare riferimento a
"Fusibili" in "Manutenzione".CHANgE OIL (Cambio olio)
La vettura è dotata di un sistema di
segnalazione cambio olio motore. Il
messaggio
CHAngE OIL (Cambio
olio) lampeggia sul display del conta-
chilometri sul quadro strumenti per
circa 12 secondi dopo l'emissione di
un singolo segnale acustico che indica
il successivo intervallo programmato
di cambio dell'olio. Il sistema di se-
gnalazione cambio olio motore è ba-
sato sul fattore di utilizzo, conseguen-
temente l'intervallo di sostituzione
dell'olio motore può variare a seconda
dello stile di guida.
Se non viene reimpostato, il sistema
continua a visualizzare tale messaggio
ogni volta che il dispositivo di accen-
sione viene portato in posizione RUN.
Per cancellare il messaggio temporane-
amente, premere e rilasciare il pulsante
STEP sul volante. Per reimpostare il
sistema di segnalazione cambio olio
motore (dopo aver eseguito la manu-
tenzione programmata), effettuare le
seguenti operazioni.
1.Portare il dispositivo di accensione in
posizione RUN (non avviare il motore).
2. Premere a fondo il pedale dell'ac-
celeratore, lentamente, per tre volte,
entro 10 secondi.
3. Ruotare il dispositivo di accensione
nella posizione OFF/LOCK.
NOTA: se all'avviamento del
motore il messaggio si illumina, il
sistema di segnalazione cambio
olio motore non è stato azzerato.
Se necessario, ripetere queste ope-
razioni.
Display quadro strumenti (per
versioni/mercati, dove previsto)
Il display quadro strumenti è un di-
splay interattivo per il conducente si-
tuato sul quadro strumenti. Per ulte-
riori informazioni, fare riferimento a
"Display quadro strumenti".
7. Spia dell'impianto frenante anti-
bloccaggio (ABS)
La spia segnala eventuali
anomalie nell'impianto fre-
nante antibloccaggio
(ABS). Con il dispositivo di
accensione in posizione RUN la spia si
accende e può rimanere accesa anche
per 4 secondi.
202
