FUNZIONE ANTI-PIZZICAMENTO..........173
APERTURA A COMPASSO DEL TETTO APRIBILE - AZIONAMENTO CONTINUO ..............173
FUNZIONAMENTO DELLA TENDINA PARASOLE ........................... .173
EFFETTO VENTO ..................... .173
MANUTENZIONE DEL TETTO APRIBILE . . . .174
FUNZIONAMENTO CON ACCENSIONE DISINSERITA ......................... .174
PRESE DI CORRENTE ....................174
PACCHETTO FUMATORI ...................176
INVERTITORE DI ALIMENTAZIONE (per versioni/mercati, dove previsto) ..............176
PORTABICCHIERI ....................... .177
PORTABICCHIERI SULLA PLANCIA PORTASTRUMENTI .................... .177
TUNNEL SUPER (per versioni/mercati, dove previsto) ............................. .177
PORTABICCHIERI NEL TUNNEL VERSIONE LUSSO (per versioni/mercati, dove previsto) . .178
PORTABOTTIGLIE ABITACOLO ............178
PACCHETTO FUMATORI (per versioni/mercati, dove previsto) ........................ .179
ZONA DI CARICO E RIPOSTIGLI .............179
VANI PORTAOGGETTI ..................179
TASCHE NEI PANNELLI DI RIVESTIMENTO PORTE.............................. .179
91

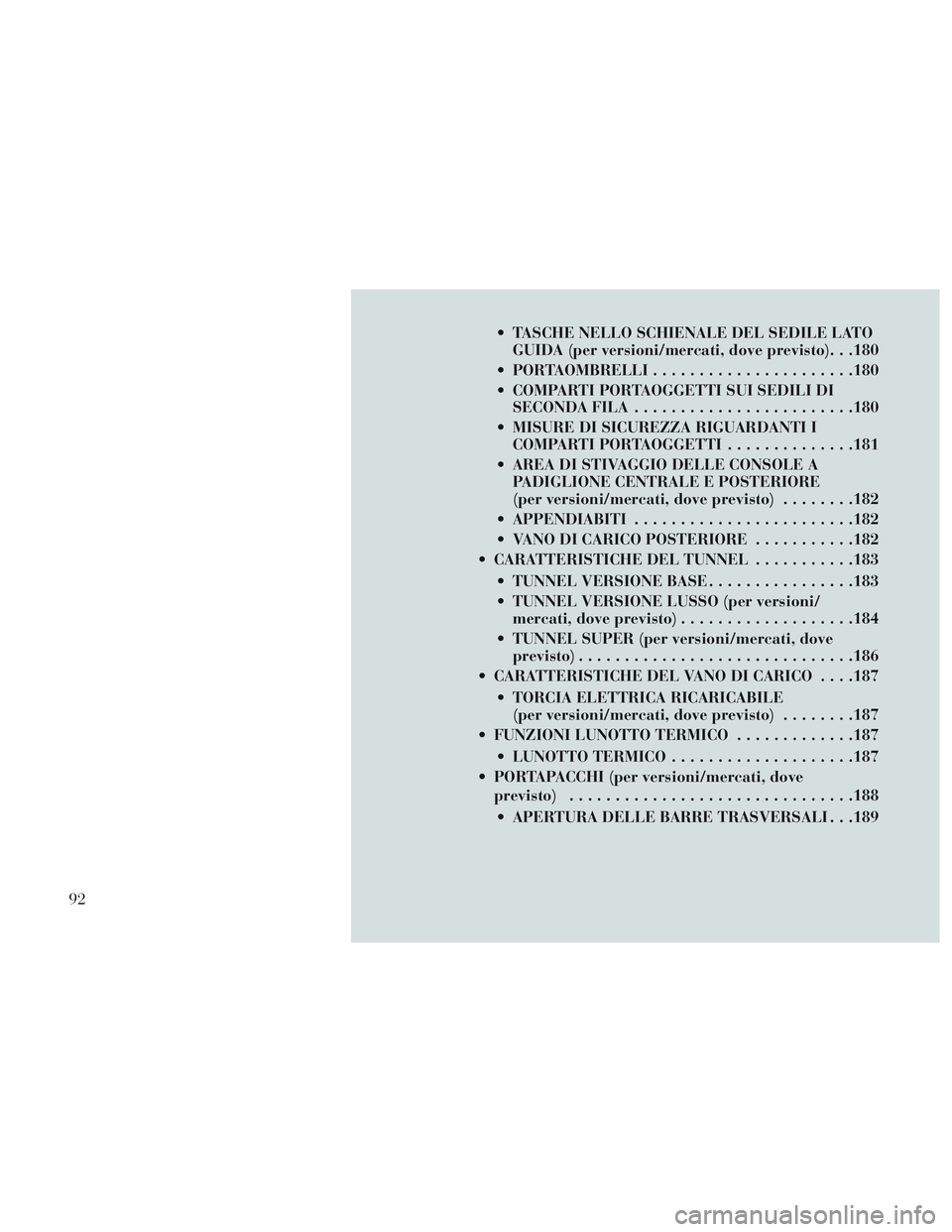

TASCHE NELLO SCHIENALE DEL SEDILE LATOGUIDA (per versioni/mercati, dove previsto). . .180
PORTAOMBRELLI ..................... .180
COMPARTI PORTAOGGETTI SUI SEDILI DI SECONDA FILA ....................... .180
MISURE DI SICUREZZA RIGUARDANTI I COMPARTI PORTAOGGETTI ..............181
AREA DI STIVAGGIO DELLE CONSOLE A PADIGLIONE CENTRALE E POSTERIORE
(per versioni/mercati, dove previsto) ........182
APPENDIABITI ....................... .182
VANO DI CARICO POSTERIORE ...........182
CARATTERISTICHE DEL TUNNEL ...........183
TUNNEL VERSIONE BASE ................183
TUNNEL VERSIONE LUSSO (per versioni/ mercati, dove previsto) ...................184
TUNNEL SUPER (per versioni/mercati, dove previsto) ............................. .186
CARATTERISTICHE DEL VANO DI CARICO . . . .187
TORCIA ELETTRICA RICARICABILE(per versioni/mercati, dove previsto) ........187
FUNZIONI LUNOTTO TERMICO .............187
LUNOTTO TERMICO ................... .187
PORTAPACCHI (per versioni/mercati, dove previsto) .............................. .188
APERTURA DELLE BARRE TRASVERSALI . . .189
92

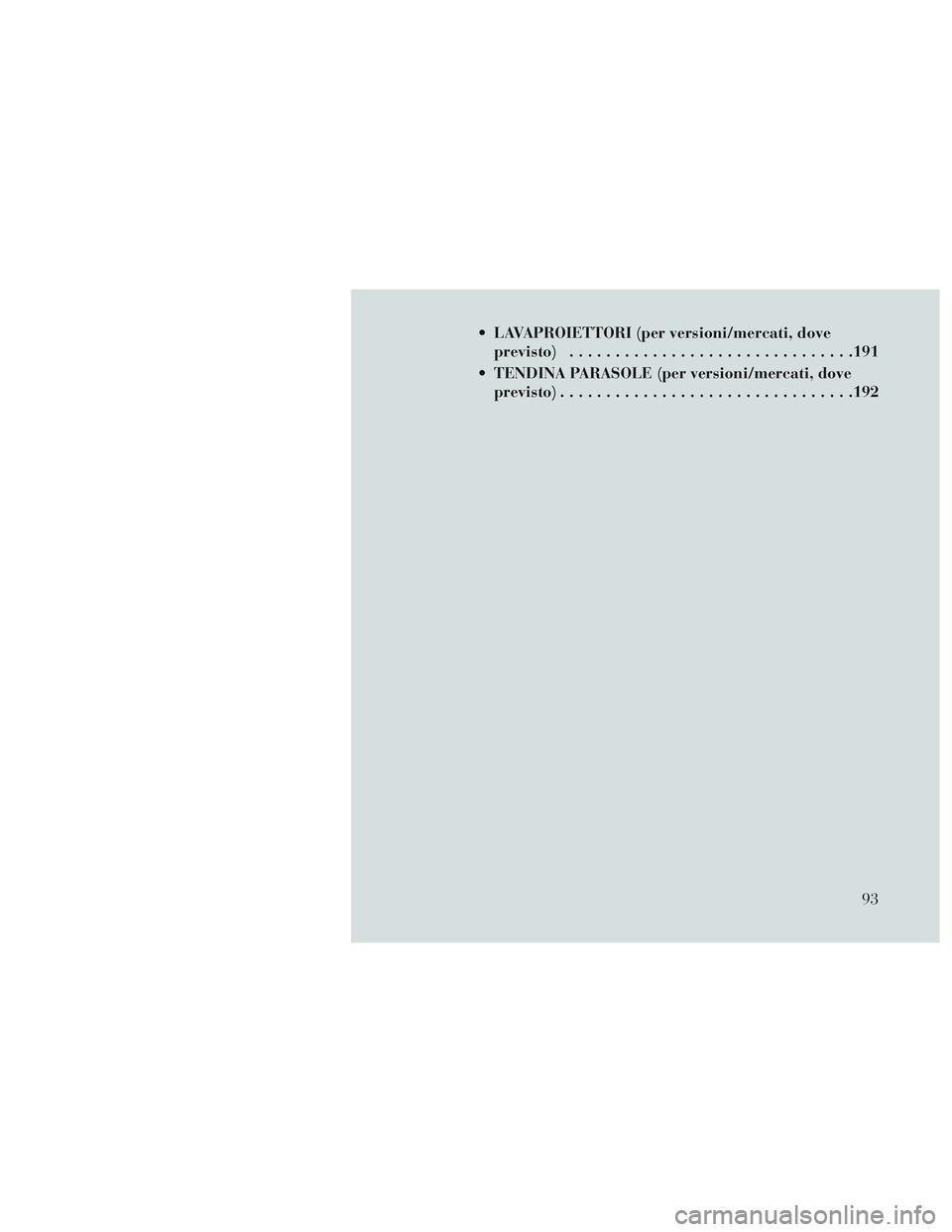

LAVAPROIETTORI (per versioni/mercati, doveprevisto) .............................. .191
TENDINA PARASOLE (per versioni/mercati, dove previsto) ............................... .192
93

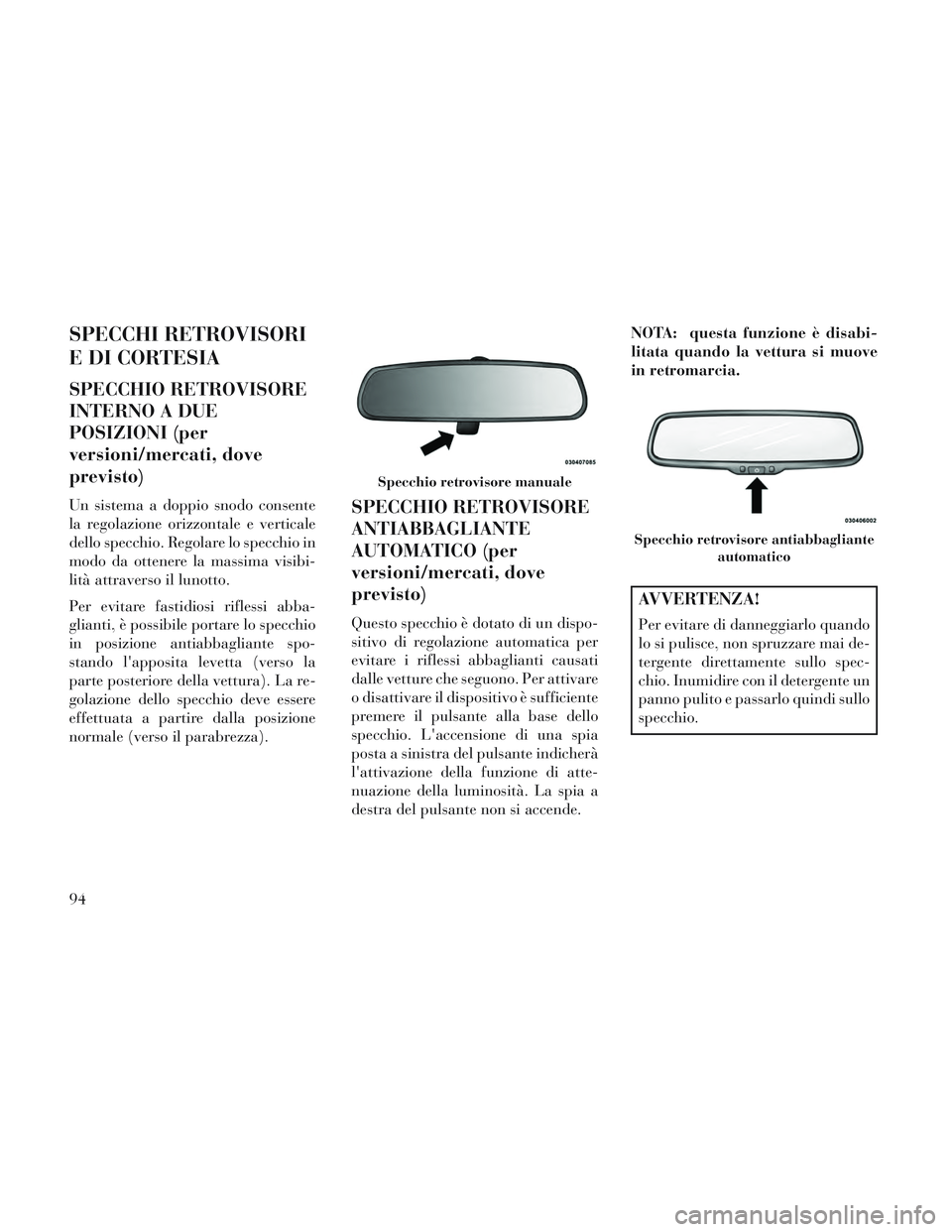

SPECCHI RETROVISORI
E DI CORTESIA
SPECCHIO RETROVISORE
INTERNO A DUE
POSIZIONI (per
versioni/mercati, dove
previsto)
Un sistema a doppio snodo consente
la regolazione orizzontale e verticale
dello specchio. Regolare lo specchio in
modo da ottenere la massima visibi-
lità attraverso il lunotto.
Per evitare fastidiosi riflessi abba-
glianti, è possibile portare lo specchio
in posizione antiabbagliante spo-
stando l'apposita levetta (verso la
parte posteriore della vettura). La re-
golazione dello specchio deve essere
effettuata a partire dalla posizione
normale (verso il parabrezza).SPECCHIO RETROVISORE
ANTIABBAGLIANTE
AUTOMATICO (per
versioni/mercati, dove
previsto)
Questo specchio è dotato di un dispo-
sitivo di regolazione automatica per
evitare i riflessi abbaglianti causati
dalle vetture che seguono. Per attivare
o disattivare il dispositivo è sufficiente
premere il pulsante alla base dello
specchio. L'accensione di una spia
posta a sinistra del pulsante indicherà
l'attivazione della funzione di atte-
nuazione della luminosità. La spia a
destra del pulsante non si accende.NOTA: questa funzione è disabi-
litata quando la vettura si muove
in retromarcia.
AVVERTENZA!
Per evitare di danneggiarlo quando
lo si pulisce, non spruzzare mai de-
tergente direttamente sullo spec-
chio. Inumidire con il detergente un
panno pulito e passarlo quindi sullo
specchio.
Specchio retrovisore manuale
Specchio retrovisore antiabbagliante
automatico
94

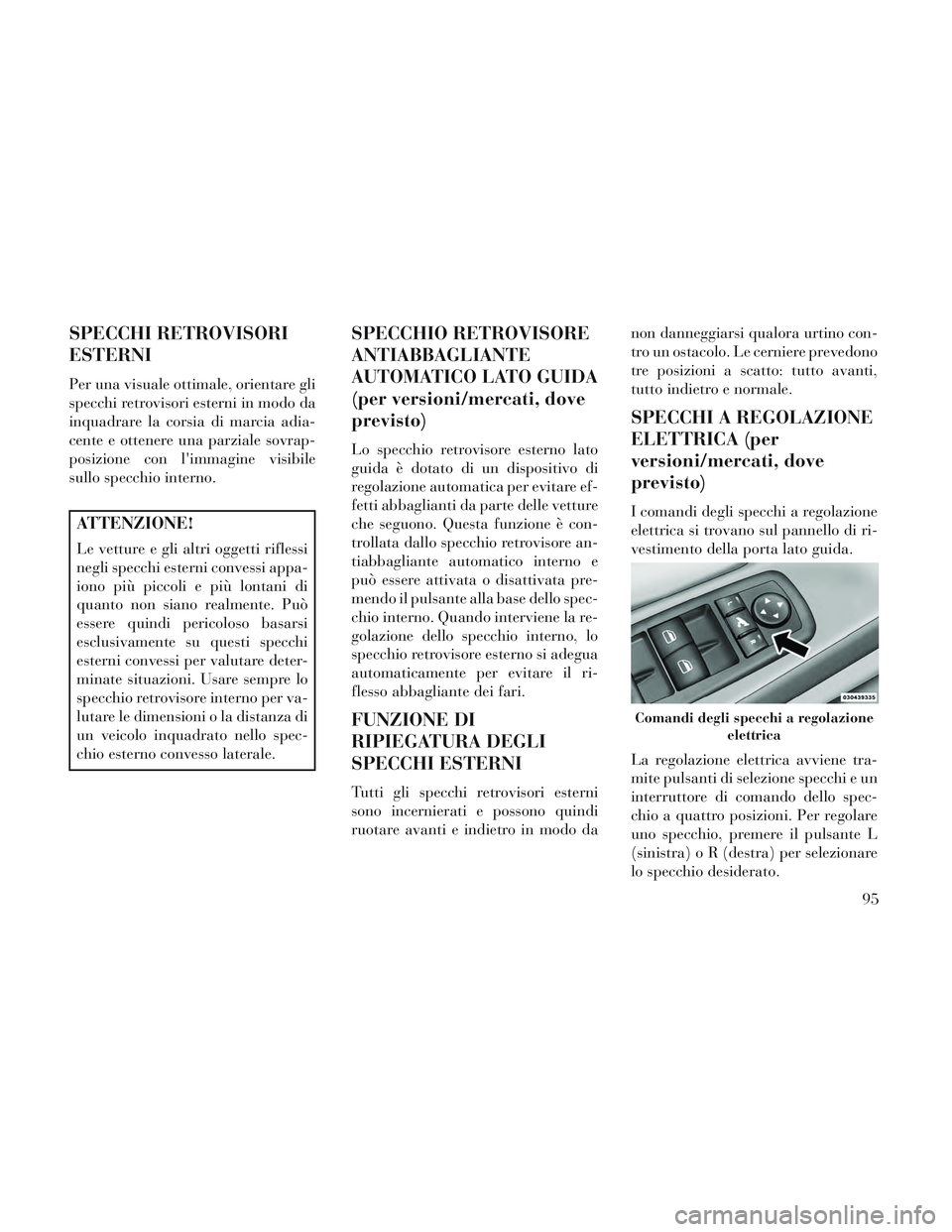

SPECCHI RETROVISORI
ESTERNI
Per una visuale ottimale, orientare gli
specchi retrovisori esterni in modo da
inquadrare la corsia di marcia adia-
cente e ottenere una parziale sovrap-
posizione con l'immagine visibile
sullo specchio interno.
ATTENZIONE!
Le vetture e gli altri oggetti riflessi
negli specchi esterni convessi appa-
iono più piccoli e più lontani di
quanto non siano realmente. Può
essere quindi pericoloso basarsi
esclusivamente su questi specchi
esterni convessi per valutare deter-
minate situazioni. Usare sempre lo
specchio retrovisore interno per va-
lutare le dimensioni o la distanza di
un veicolo inquadrato nello spec-
chio esterno convesso laterale.
SPECCHIO RETROVISORE
ANTIABBAGLIANTE
AUTOMATICO LATO GUIDA
(per versioni/mercati, dove
previsto)
Lo specchio retrovisore esterno lato
guida è dotato di un dispositivo di
regolazione automatica per evitare ef-
fetti abbaglianti da parte delle vetture
che seguono. Questa funzione è con-
trollata dallo specchio retrovisore an-
tiabbagliante automatico interno e
può essere attivata o disattivata pre-
mendo il pulsante alla base dello spec-
chio interno. Quando interviene la re-
golazione dello specchio interno, lo
specchio retrovisore esterno si adegua
automaticamente per evitare il ri-
flesso abbagliante dei fari.
FUNZIONE DI
RIPIEGATURA DEGLI
SPECCHI ESTERNI
Tutti gli specchi retrovisori esterni
sono incernierati e possono quindi
ruotare avanti e indietro in modo danon danneggiarsi qualora urtino con-
tro un ostacolo. Le cerniere prevedono
tre posizioni a scatto: tutto avanti,
tutto indietro e normale.
SPECCHI A REGOLAZIONE
ELETTRICA (per
versioni/mercati, dove
previsto)
I comandi degli specchi a regolazione
elettrica si trovano sul pannello di ri-
vestimento della porta lato guida.
La regolazione elettrica avviene tra-
mite pulsanti di selezione specchi e un
interruttore di comando dello spec-
chio a quattro posizioni. Per regolare
uno specchio, premere il pulsante L
(sinistra) o R (destra) per selezionare
lo specchio desiderato.
Comandi degli specchi a regolazione
elettrica
95

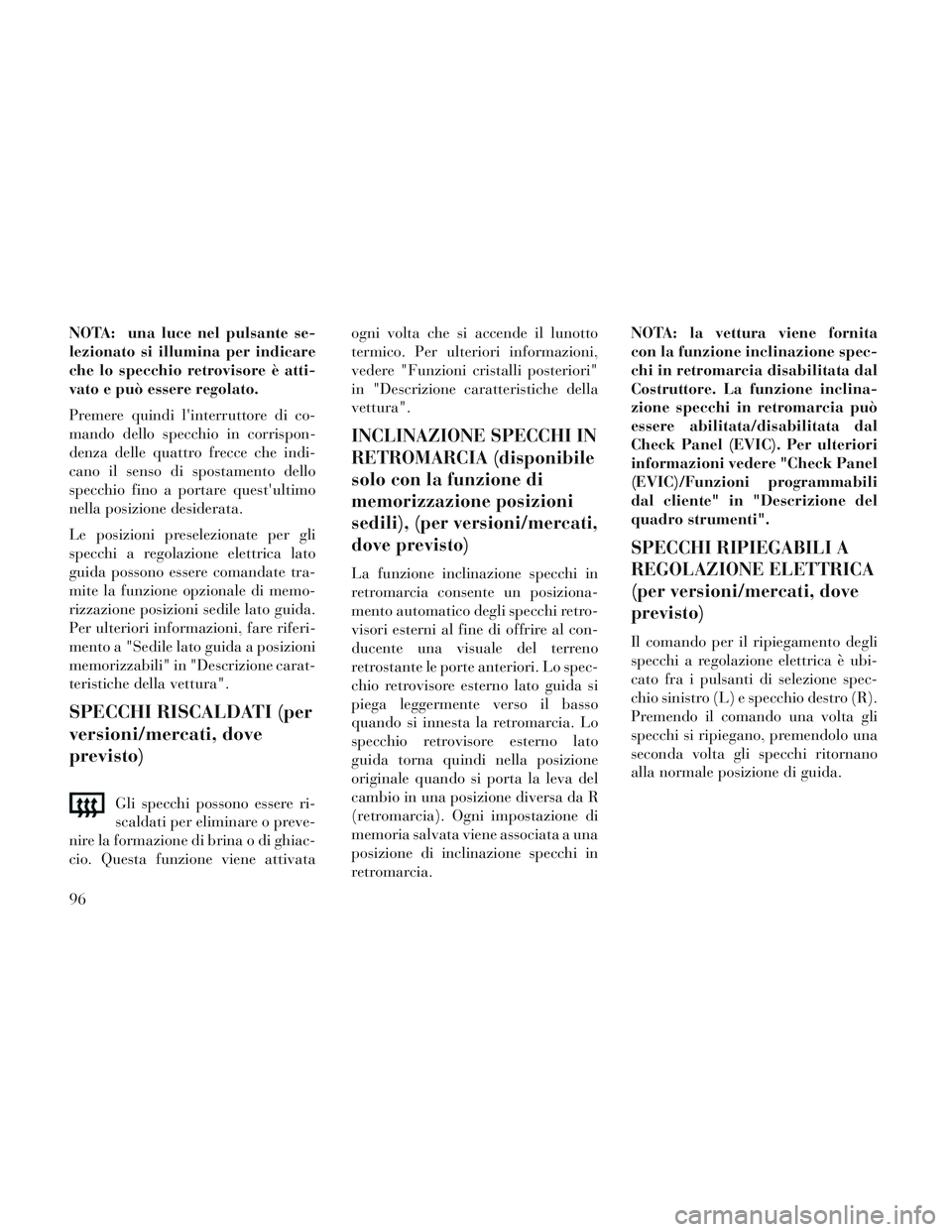

NOTA: una luce nel pulsante se-
lezionato si illumina per indicare
che lo specchio retrovisore è atti-
vato e può essere regolato.
Premere quindi l'interruttore di co-
mando dello specchio in corrispon-
denza delle quattro frecce che indi-
cano il senso di spostamento dello
specchio fino a portare quest'ultimo
nella posizione desiderata.
Le posizioni preselezionate per gli
specchi a regolazione elettrica lato
guida possono essere comandate tra-
mite la funzione opzionale di memo-
rizzazione posizioni sedile lato guida.
Per ulteriori informazioni, fare riferi-
mento a "Sedile lato guida a posizioni
memorizzabili" in "Descrizione carat-
teristiche della vettura".
SPECCHI RISCALDATI (per
versioni/mercati, dove
previsto)
Gli specchi possono essere ri-
scaldati per eliminare o preve-
nire la formazione di brina o di ghiac-
cio. Questa funzione viene attivata ogni volta che si accende il lunotto
termico. Per ulteriori informazioni,
vedere "Funzioni cristalli posteriori"
in "Descrizione caratteristiche della
vettura".
INCLINAZIONE SPECCHI IN
RETROMARCIA (disponibile
solo con la funzione di
memorizzazione posizioni
sedili), (per versioni/mercati,
dove previsto)
La funzione inclinazione specchi in
retromarcia consente un posiziona-
mento automatico degli specchi retro-
visori esterni al fine di offrire al con-
ducente una visuale del terreno
retrostante le porte anteriori. Lo spec-
chio retrovisore esterno lato guida si
piega leggermente verso il basso
quando si innesta la retromarcia. Lo
specchio retrovisore esterno lato
guida torna quindi nella posizione
originale quando si porta la leva del
cambio in una posizione diversa da R
(retromarcia). Ogni impostazione di
memoria salvata viene associata a una
posizione di inclinazione specchi in
retromarcia.NOTA: la vettura viene fornita
con la funzione inclinazione spec-
chi in retromarcia disabilitata dal
Costruttore. La funzione inclina-
zione specchi in retromarcia può
essere abilitata/disabilitata dal
Check Panel (EVIC). Per ulteriori
informazioni vedere "Check Panel
(EVIC)/Funzioni programmabili
dal cliente" in "Descrizione del
quadro strumenti".
SPECCHI RIPIEGABILI A
REGOLAZIONE ELETTRICA
(per versioni/mercati, dove
previsto)
Il comando per il ripiegamento degli
specchi a regolazione elettrica è ubi-
cato fra i pulsanti di selezione spec-
chio sinistro (L) e specchio destro (R).
Premendo il comando una volta gli
specchi si ripiegano, premendolo una
seconda volta gli specchi ritornano
alla normale posizione di guida.
96

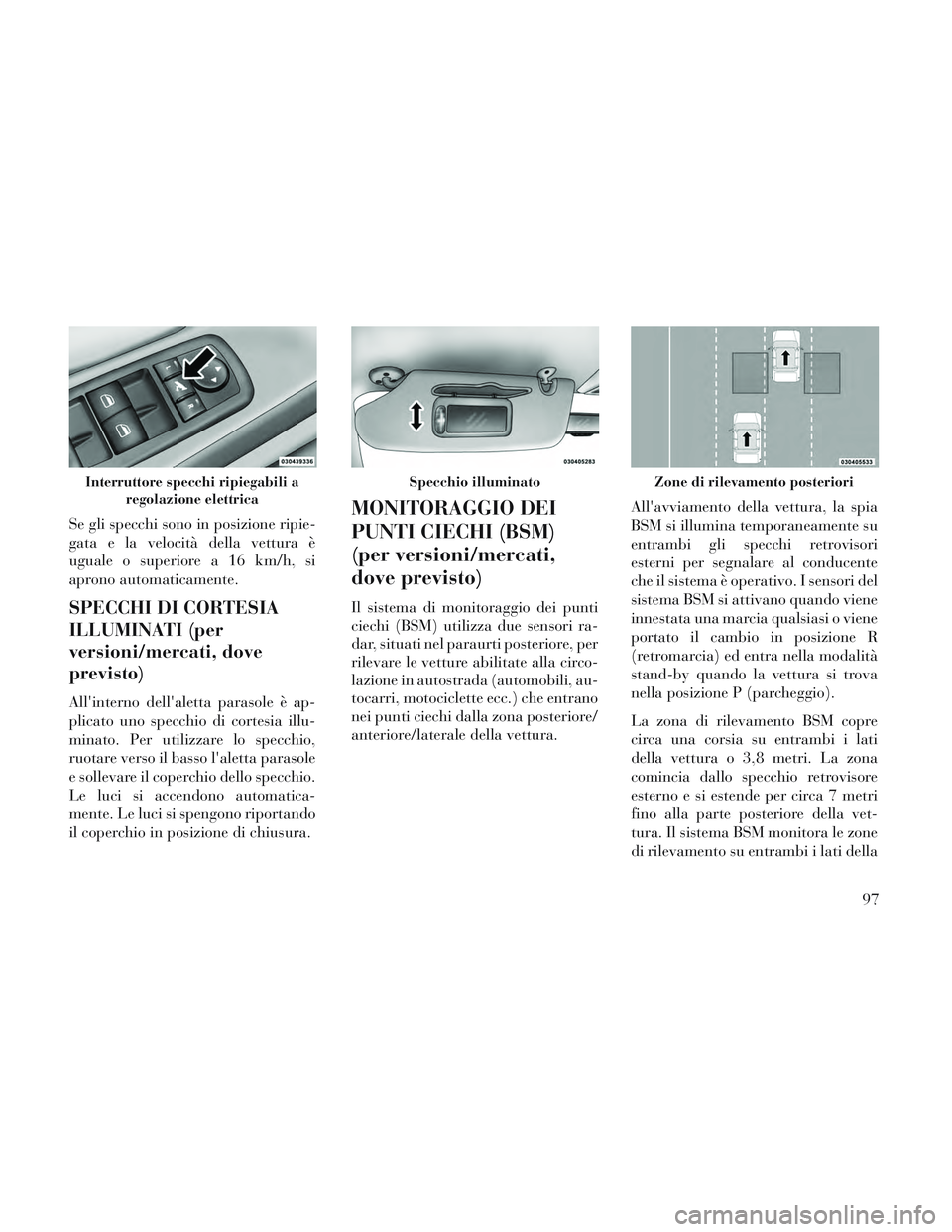

Se gli specchi sono in posizione ripie-
gata e la velocità della vettura è
uguale o superiore a 16 km/h, si
aprono automaticamente.
SPECCHI DI CORTESIA
ILLUMINATI (per
versioni/mercati, dove
previsto)
All'interno dell'aletta parasole è ap-
plicato uno specchio di cortesia illu-
minato. Per utilizzare lo specchio,
ruotare verso il basso l'aletta parasole
e sollevare il coperchio dello specchio.
Le luci si accendono automatica-
mente. Le luci si spengono riportando
il coperchio in posizione di chiusura.
MONITORAGGIO DEI
PUNTI CIECHI (BSM)
(per versioni/mercati,
dove previsto)
Il sistema di monitoraggio dei punti
ciechi (BSM) utilizza due sensori ra-
dar, situati nel paraurti posteriore, per
rilevare le vetture abilitate alla circo-
lazione in autostrada (automobili, au-
tocarri, motociclette ecc.) che entrano
nei punti ciechi dalla zona posteriore/
anteriore/laterale della vettura.All'avviamento della vettura, la spia
BSM si illumina temporaneamente su
entrambi gli specchi retrovisori
esterni per segnalare al conducente
che il sistema è operativo. I sensori del
sistema BSM si attivano quando viene
innestata una marcia qualsiasi o viene
portato il cambio in posizione R
(retromarcia) ed entra nella modalità
stand-by quando la vettura si trova
nella posizione P (parcheggio).
La zona di rilevamento BSM copre
circa una corsia su entrambi i lati
della vettura o 3,8 metri. La zona
comincia dallo specchio retrovisore
esterno e si estende per circa 7 metri
fino alla parte posteriore della vet-
tura. Il sistema BSM monitora le zone
di rilevamento su entrambi i lati della
Interruttore specchi ripiegabili a
regolazione elettricaSpecchio illuminatoZone di rilevamento posteriori
97

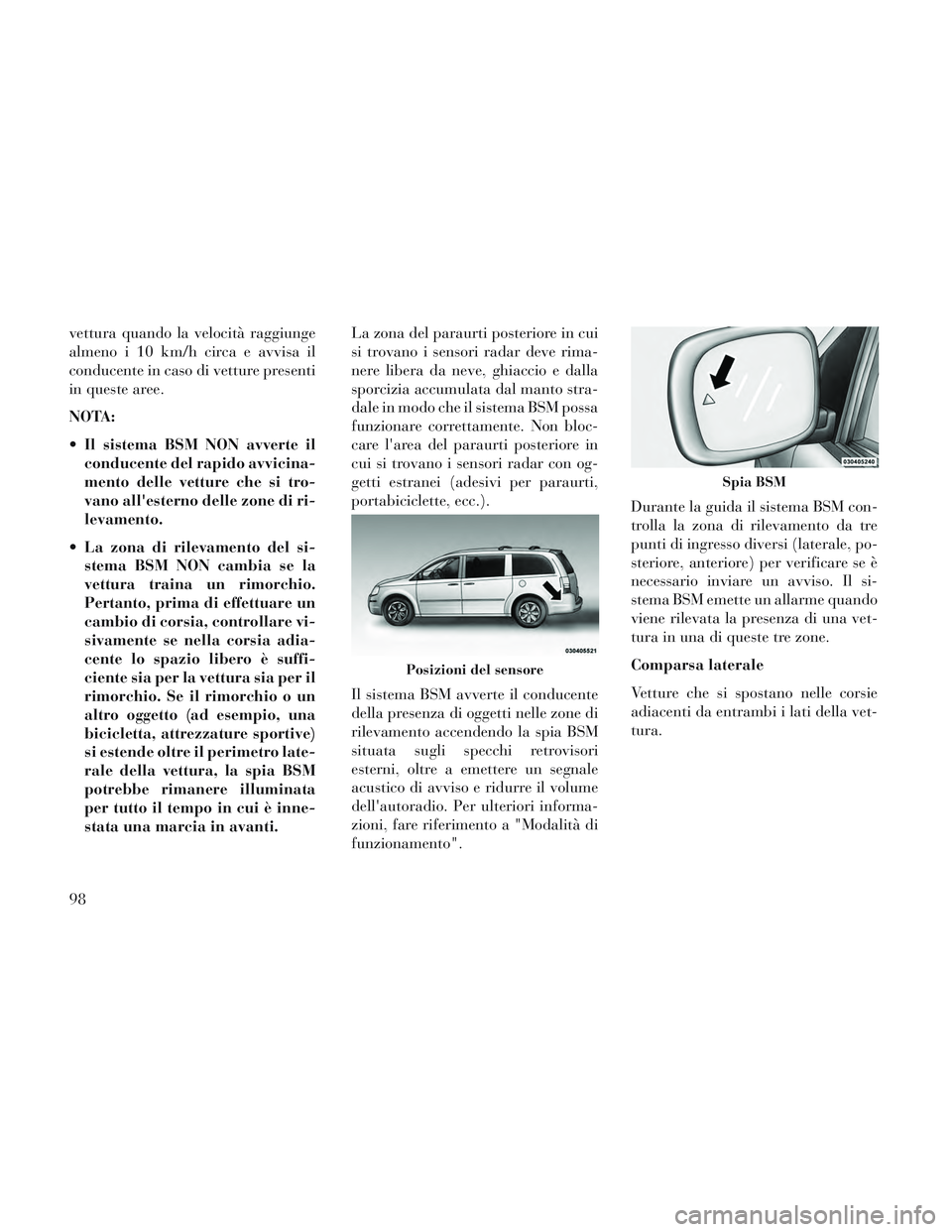

vettura quando la velocità raggiunge
almeno i 10 km/h circa e avvisa il
conducente in caso di vetture presenti
in queste aree.
NOTA:
Il sistema BSM NON avverte ilconducente del rapido avvicina-
mento delle vetture che si tro-
vano all'esterno delle zone di ri-
levamento.
La zona di rilevamento del si- stema BSM NON cambia se la
vettura traina un rimorchio.
Pertanto, prima di effettuare un
cambio di corsia, controllare vi-
sivamente se nella corsia adia-
cente lo spazio libero è suffi-
ciente sia per la vettura sia per il
rimorchio. Se il rimorchio o un
altro oggetto (ad esempio, una
bicicletta, attrezzature sportive)
si estende oltre il perimetro late-
rale della vettura, la spia BSM
potrebbe rimanere illuminata
per tutto il tempo in cui è inne-
stata una marcia in avanti. La zona del paraurti posteriore in cui
si trovano i sensori radar deve rima-
nere libera da neve, ghiaccio e dalla
sporcizia accumulata dal manto stra-
dale in modo che il sistema BSM possa
funzionare correttamente. Non bloc-
care l'area del paraurti posteriore in
cui si trovano i sensori radar con og-
getti estranei (adesivi per paraurti,
portabiciclette, ecc.).
Il sistema BSM avverte il conducente
della presenza di oggetti nelle zone di
rilevamento accendendo la spia BSM
situata sugli specchi retrovisori
esterni, oltre a emettere un segnale
acustico di avviso e ridurre il volume
dell'autoradio. Per ulteriori informa-
zioni, fare riferimento a "Modalità di
funzionamento".
Durante la guida il sistema BSM con-
trolla la zona di rilevamento da tre
punti di ingresso diversi (laterale, po-
steriore, anteriore) per verificare se è
necessario inviare un avviso. Il si-
stema BSM emette un allarme quando
viene rilevata la presenza di una vet-
tura in una di queste tre zone.
Comparsa laterale
Vetture che si spostano nelle corsie
adiacenti da entrambi i lati della vet-
tura.
Posizioni del sensore
Spia BSM
98
