2010 TOYOTA VENZA Manuel du propriétaire (in French)

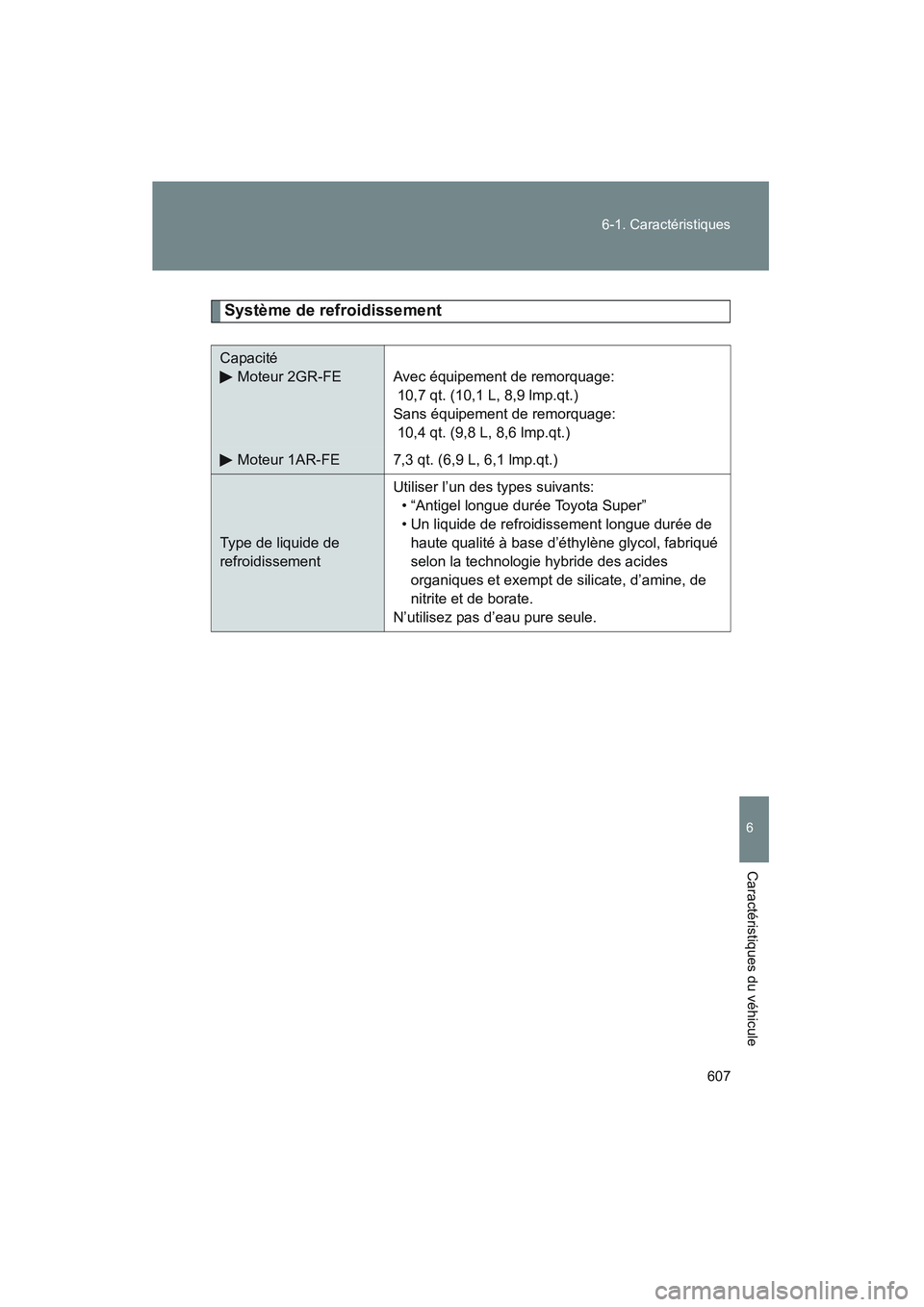

607
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_D (OM73005D)
Système de refroidissement
Capacité
Moteur 2GR-FE
Avec équipement de remorquage:
10,7 qt. (10,1 L, 8,9 lmp.qt.)
Sans équipement de remorquage:
10,4 qt. (9,8 L, 8,6 lmp.qt.)
Moteur 1AR-FE7,3 qt. (6,9 L, 6,1 lmp.qt.)
Type de liquide de
refroidissement
Utiliser l’un des types suivants:• “Antigel longue durée Toyota Super”
• Un liquide de refroidissement longue durée de haute qualité à base d’éthylène glycol, fabriqué
selon la technologie hybride des acides
organiques et exempt de silicate, d’amine, de
nitrite et de borate.
N’utilisez pas d’eau pure seule.
OM73005D_VENZA_D.book Page 607 Wednesday, September 2, 2009 10:22 AM

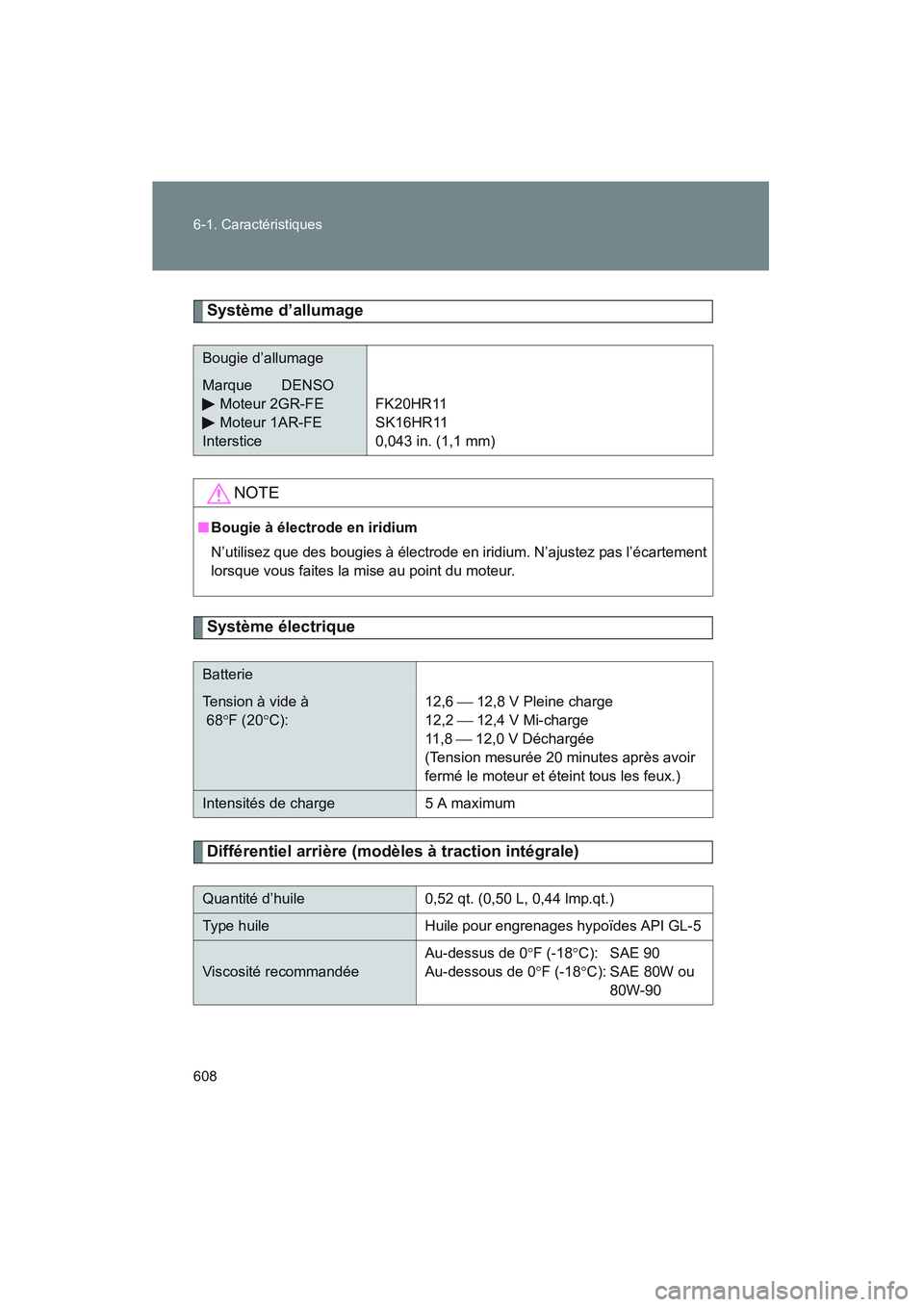

608 6-1. Caractéristiques
VENZA_D (OM73005D)
Système d’allumage
Système électrique
Différentiel arrière (modèles à traction intégrale)
Bougie d’allumage
Marque DENSOMoteur 2GR-FE
Moteur 1AR-FE
Interstice
FK20HR11
SK16HR11
0,043 in. (1,1 mm)
NOTE
■ Bougie à électrode en iridium
N’utilisez que des bougies à électrode en iridium. N’ajustez pas l’écartement
lorsque vous faites la mise au point du moteur.
Batterie
Tension à vide à
68°F (20 °C):12,6  12,8 V Pleine charge
12,2  12,4 V Mi-charge
11 , 8  12,0 V Déchargée
(Tension mesurée 20 minutes après avoir
fermé le moteur et éteint tous les feux.)
Intensités de charge5 A maximum
Quantité d’huile0,52 qt. (0,50 L, 0,44 lmp.qt.)
Type huileHuile pour engrenages hypoïdes API GL-5
Viscosité recommandée
Au-dessus de 0 °F (-18 °C): SAE 90
Au-dessous de 0 °F (-18 °C): SAE 80W ou
80W-90
OM73005D_VENZA_D.book Page 608 Wednesday, September 2, 2009 10:22 AM

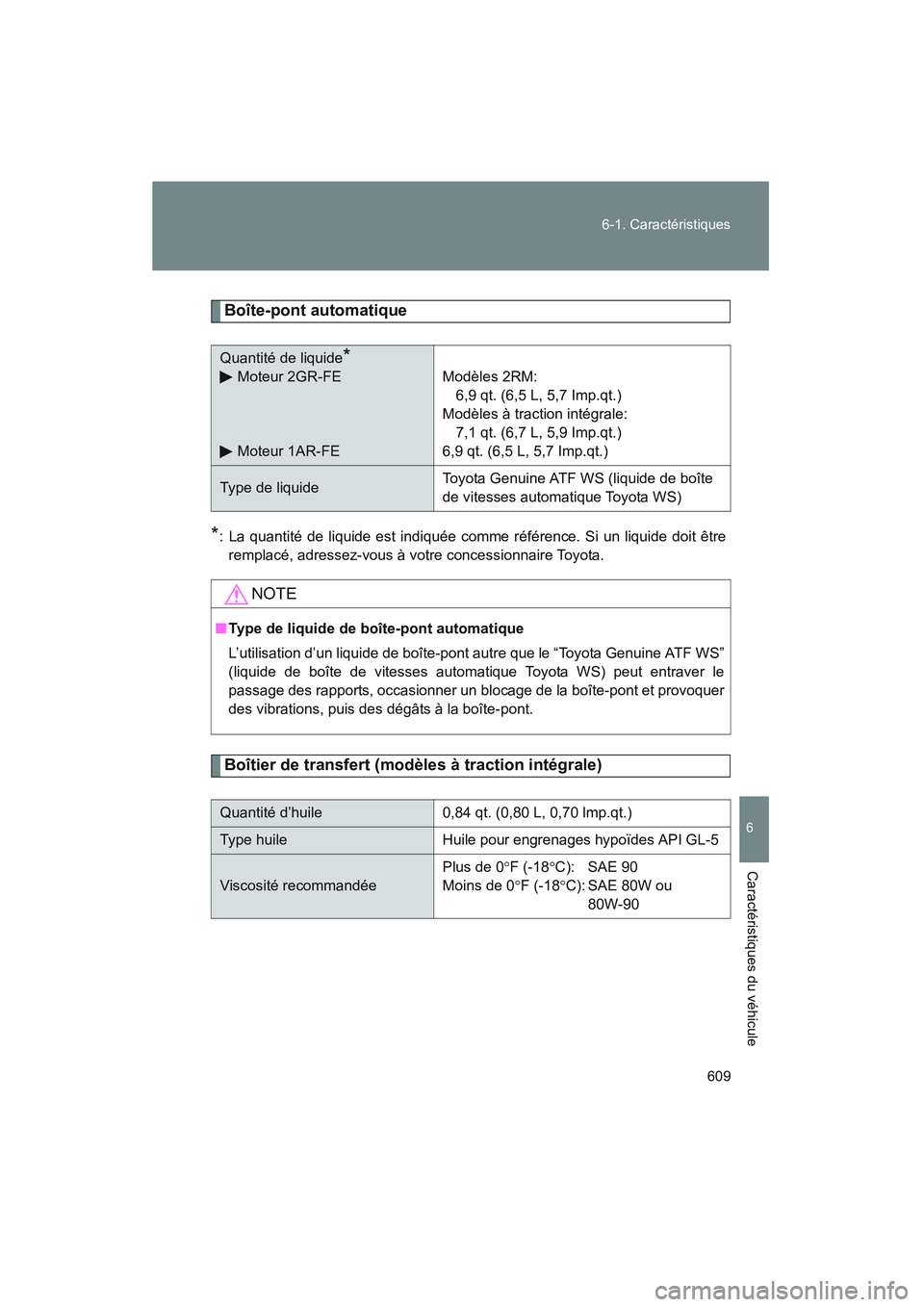

609
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_D (OM73005D)
Boîte-pont automatique
*: La quantité de liquide est indiquée comme référence. Si un liquide doit être
remplacé, adressez-vous à votre concessionnaire Toyota.
Boîtier de transfert (modèles à traction intégrale)
Quantité de liquide*
Moteur 2GR-FE
Moteur 1AR-FEModèles 2RM: 6,9 qt. (6,5 L, 5,7 Imp.qt.)
Modèles à traction intégrale: 7,1 qt. (6,7 L, 5,9 Imp.qt.)
6,9 qt. (6,5 L, 5,7 Imp.qt.)
Type de liquideToyota Genuine ATF WS (liquide de boîte
de vitesses automatique Toyota WS)
NOTE
■ Type de liquide de boîte-pont automatique
L’utilisation d’un liquide de boîte-pont autre que le “Toyota Genuine ATF WS”
(liquide de boîte de vitesses automatique Toyota WS) peut entraver le
passage des rapports, occasionner un blocage de la boîte-pont et provoquer
des vibrations, puis des dégâts à la boîte-pont.
Quantité d’huile0,84 qt. (0,80 L, 0,70 lmp.qt.)
Type huileHuile pour engrenages hypoïdes API GL-5
Viscosité recommandée
Plus de 0 °F (-18°C): SAE 90
Moins de 0 °F (-18°C): SAE 80W ou
80W-90
OM73005D_VENZA_D.book Page 609 Wednesday, September 2, 2009 10:22 AM

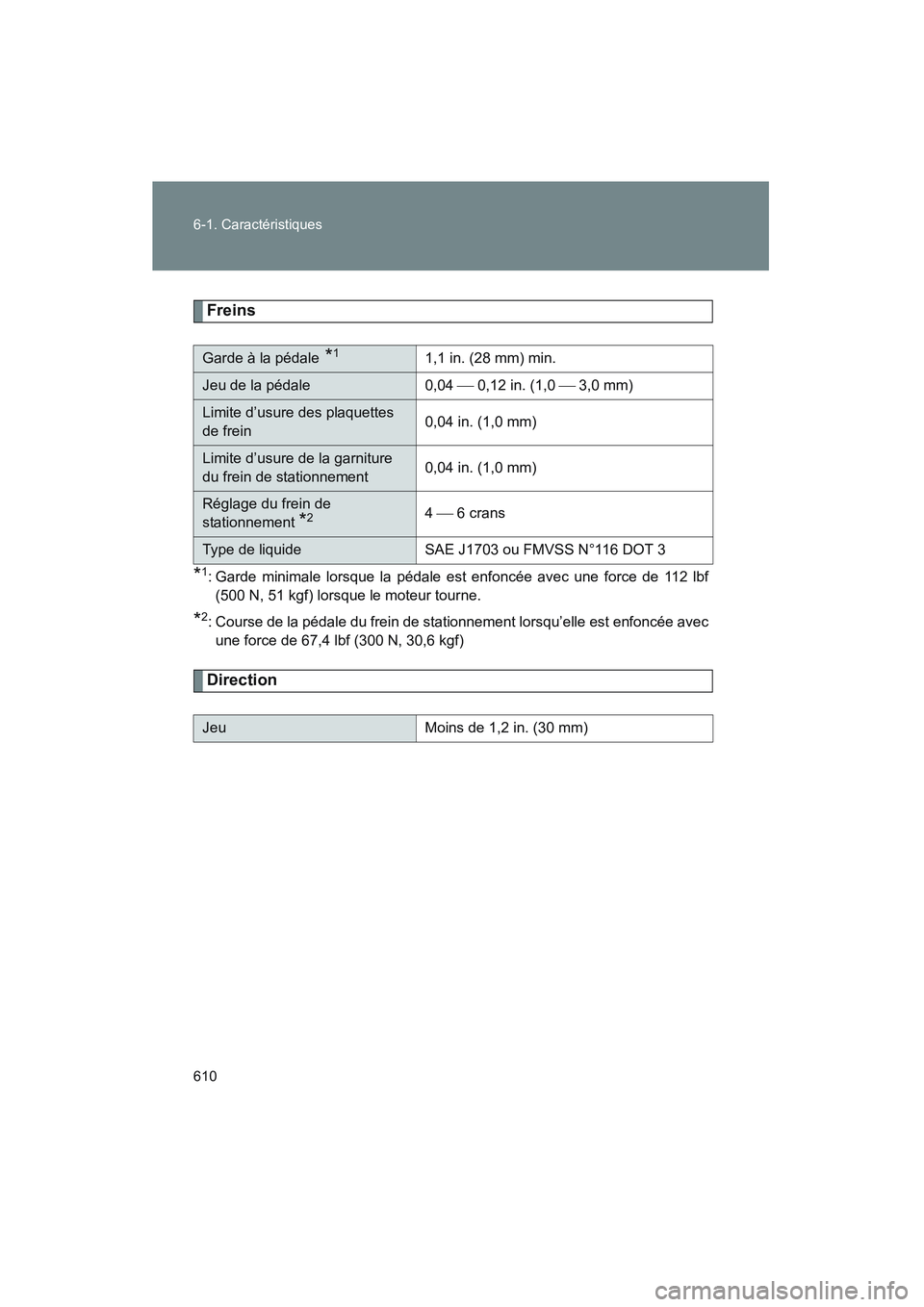

610 6-1. Caractéristiques
VENZA_D (OM73005D)
Freins
*1: Garde minimale lorsque la pédale est enfoncée avec une force de 112 lbf(500 N, 51 kgf) lorsque le moteur tourne.
*2: Course de la pédale du frein de stationnement lorsqu’elle est enfoncée avecune force de 67,4 lbf (300 N, 30,6 kgf)
Direction
Garde à la pédale *11,1 in. (28 mm) min.
Jeu de la pédale0,04  0,12 in. (1,0  3,0 mm)
Limite d’usure des plaquettes
de frein0,04 in. (1,0 mm)
Limite d’usure de la garniture
du frein de stationnement0,04 in. (1,0 mm)
Réglage du frein de
stationnement
*24  6 crans
Type de liquideSAE J1703 ou FMVSS N°116 DOT 3
JeuMoins de 1,2 in. (30 mm)
OM73005D_VENZA_D.book Page 610 Wednesday, September 2, 2009 10:22 AM

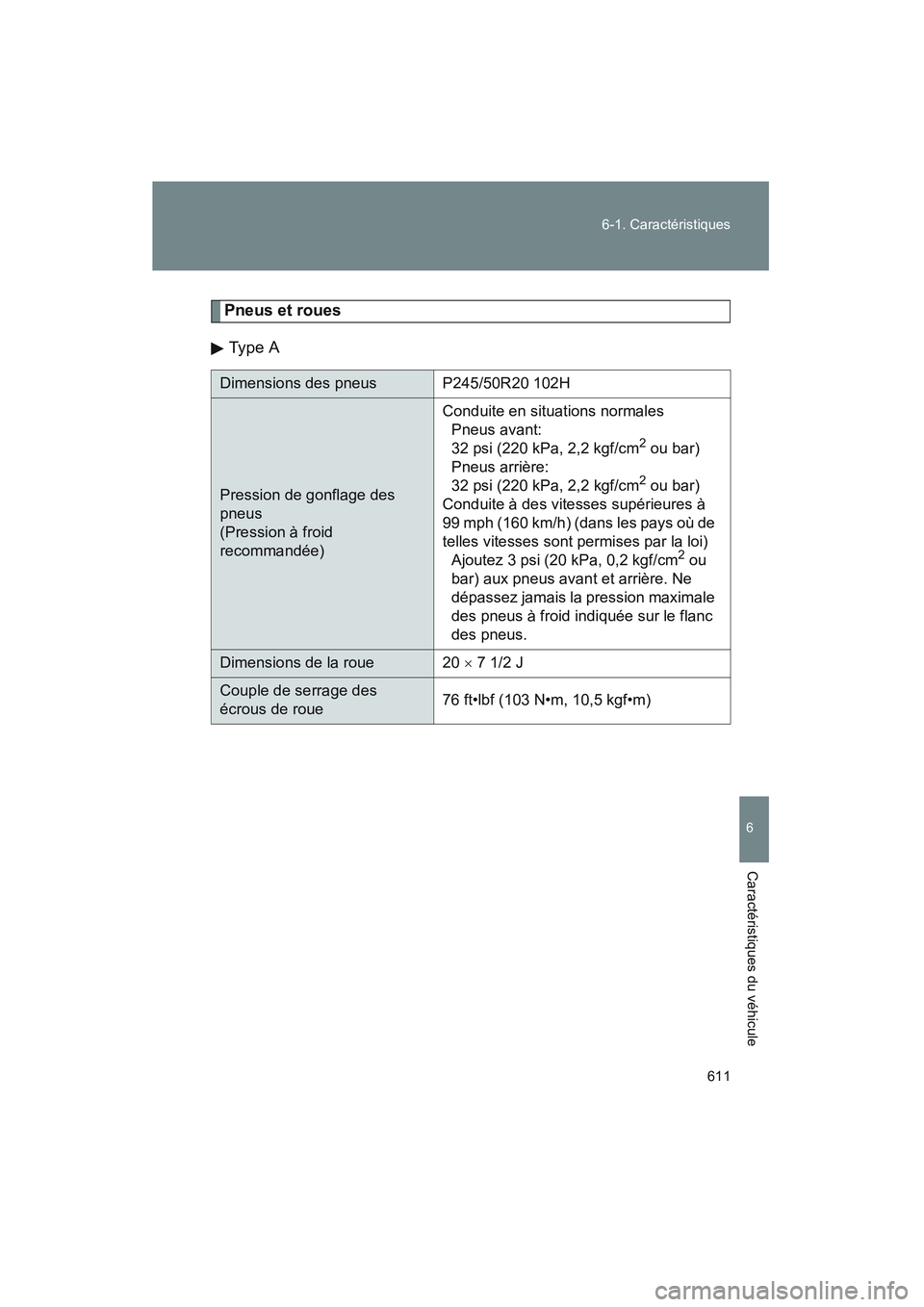

611
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_D (OM73005D)
Pneus et roues
Type A
Dimensions des pneusP245/50R20 102H
Pression de gonflage des
pneus
(Pression à froid
recommandée)
Conduite en situations normales Pneus avant:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Pneus arrière:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Conduite à des vitesses supérieures à
99 mph (160 km/h) (dans les pays où de
telles vitesses sont permises par la loi) Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou
bar) aux pneus avant et arrière. Ne
dépassez jamais la pression maximale
des pneus à froid indiquée sur le flanc
des pneus.
Dimensions de la roue20 × 7 1/2 J
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
OM73005D_VENZA_D.book Page 611 Wednesday, September 2, 2009 10:22 AM

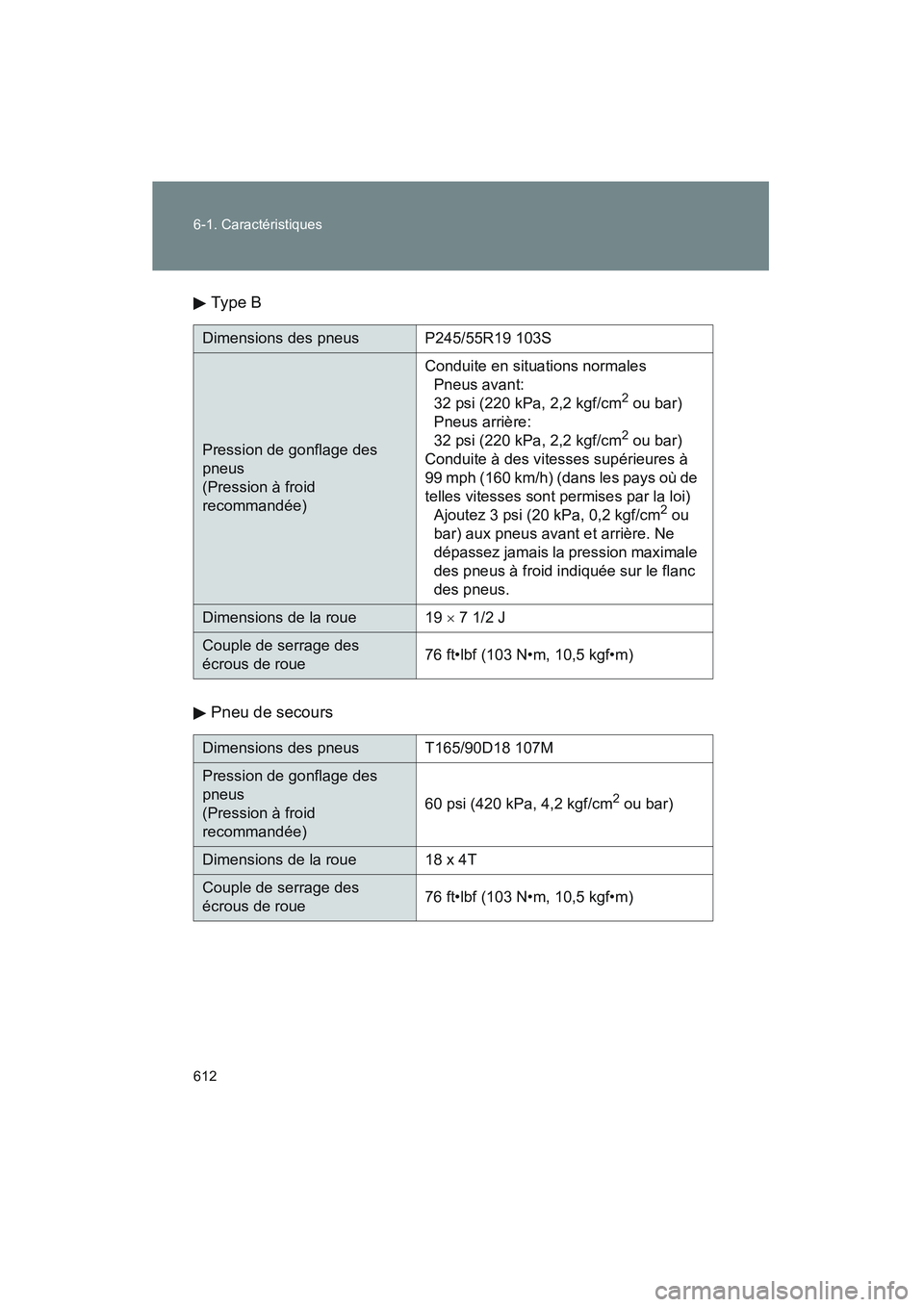

612 6-1. Caractéristiques
VENZA_D (OM73005D)Type B
Pneu de secours
Dimensions des pneusP245/55R19 103S
Pression de gonflage des
pneus
(Pression à froid
recommandée)
Conduite en situations normales
Pneus avant:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Pneus arrière:
32 psi (220 kPa, 2,2 kgf/cm
2 ou bar)
Conduite à des vitesses supérieures à
99 mph (160 km/h) (dans les pays où de
telles vitesses sont permises par la loi) Ajoutez 3 psi (20 kPa, 0,2 kgf/cm
2 ou
bar) aux pneus avant et arrière. Ne
dépassez jamais la pression maximale
des pneus à froid indiquée sur le flanc
des pneus.
Dimensions de la roue19 × 7 1/2 J
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
Dimensions des pneusT165/90D18 107M
Pression de gonflage des
pneus
(Pression à froid
recommandée)
60 psi (420 kPa, 4,2 kgf/cm2 ou bar)
Dimensions de la roue18 x 4T
Couple de serrage des
écrous de roue76 ft•lbf (103 N•m, 10,5 kgf•m)
OM73005D_VENZA_D.book Page 612 Wednesday, September 2, 2009 10:22 AM

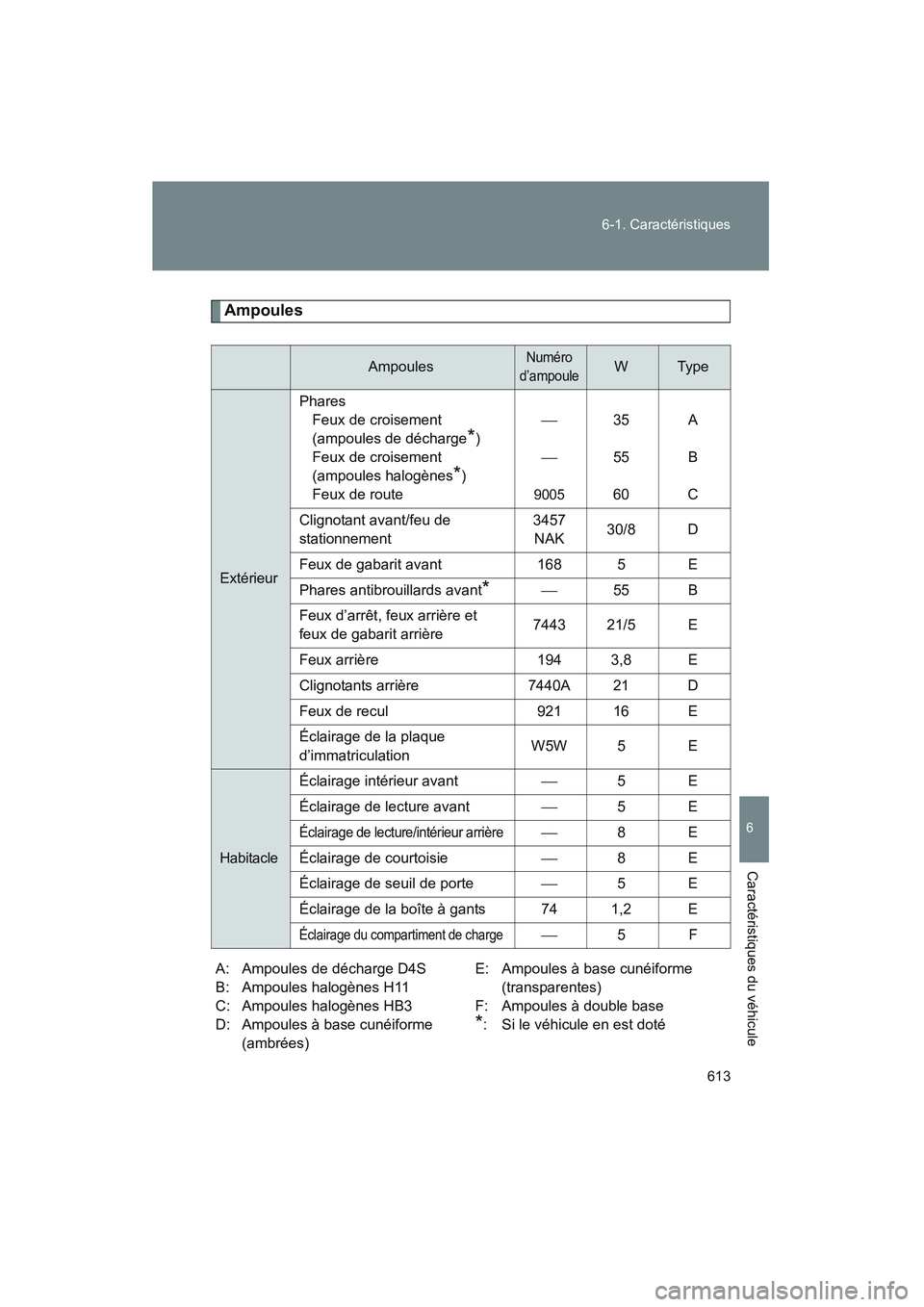

613
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_D (OM73005D)
Ampoules
AmpoulesNuméro
d’ampouleWTy p e
Extérieur
Phares Feux de croisement
(ampoules de décharge
*)
Feux de croisement
(ampoules halogènes
*)
Feux de route


9005
35
55
60A
B
C
Clignotant avant/feu de
stationnement3457 NAK30/8D
Feux de gabarit avant1685E
Phares antibrouillards avant*55B
Feux d’arrêt, feux arrière et
feux de gabarit arrière744321/5E
Feux arrière1943,8E
Clignotants arrière7440A21D
Feux de recul92116E
Éclairage de la plaque
d’immatriculationW5W5E
Habitacle
Éclairage intérieur avant5E
Éclairage de lecture avant5E
Éclairage de lecture/intérieur arrière8E
Éclairage de courtoisie8E
Éclairage de seuil de porte5E
Éclairage de la boîte à gants741,2E
Éclairage du compartiment de charge5F
A: Ampoules de décharge D4S
B: Ampoules halogènes H11
C: Ampoules halogènes HB3
D: Ampoules à base cunéiforme (ambrées) E: Ampoules à base cunéiforme
(transparentes)
F: Ampoules à double base
*: Si le véhicule en est doté
OM73005D_VENZA_D.book Page 613 Wednesday, September 2, 2009 10:22 AM

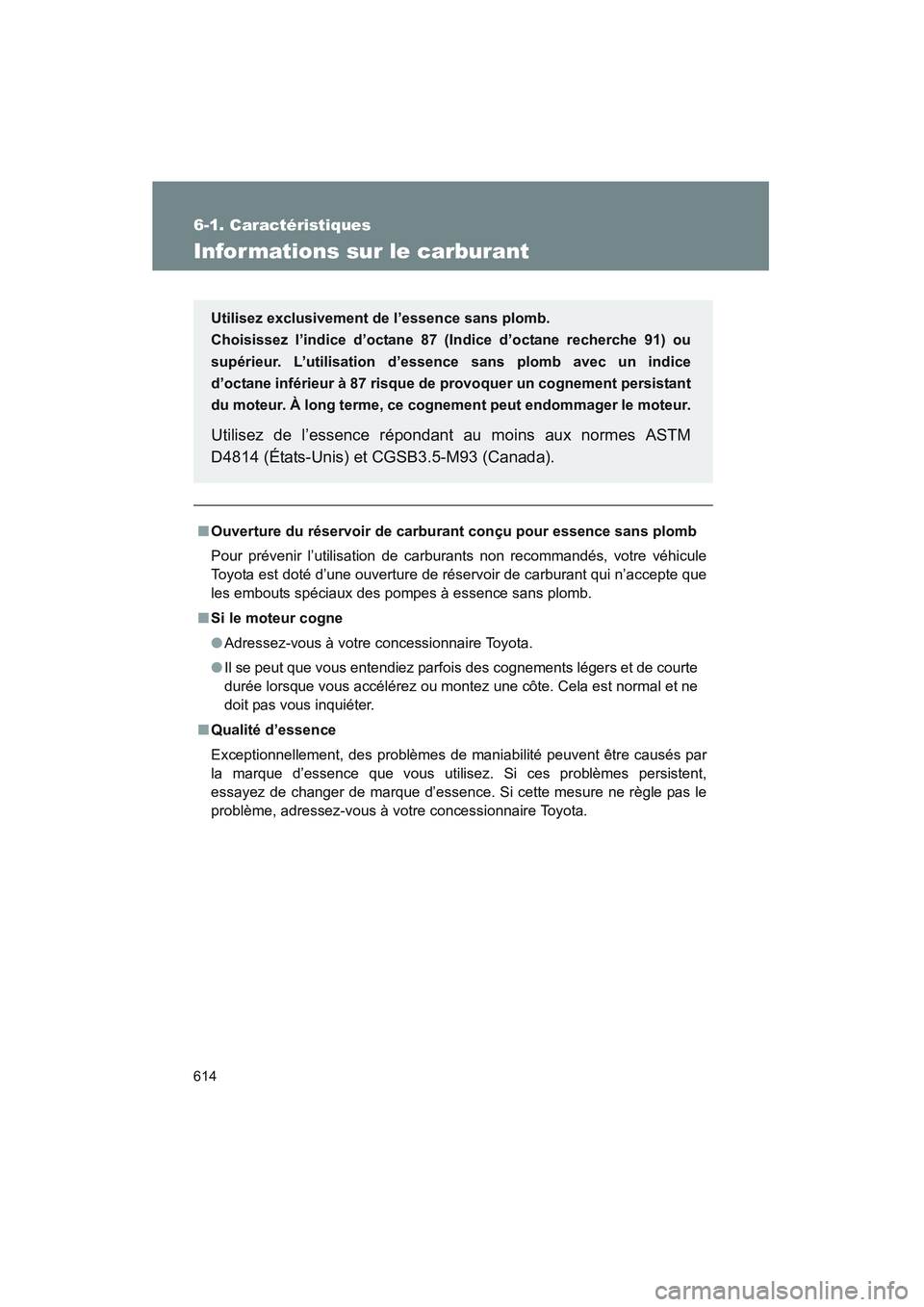

614
6-1. Caractéristiques
VENZA_D (OM73005D)
Informations sur le carburant
■Ouverture du réservoir de carburant conçu pour essence sans plomb
Pour prévenir l’utilisation de carburants non recommandés, votre véhicule
Toyota est doté d’une ouverture de réservoir de carburant qui n’accepte que
les embouts spéciaux des pompes à essence sans plomb.
■ Si le moteur cogne
● Adressez-vous à votre concessionnaire Toyota.
● Il se peut que vous entendiez parfois des cognements légers et de courte
durée lorsque vous accélérez ou montez une côte. Cela est normal et ne
doit pas vous inquiéter.
■ Qualité d’essence
Exceptionnellement, des problèmes de maniabilité peuvent être causés par
la marque d’essence que vous utilisez. Si ces problèmes persistent,
essayez de changer de marque d’essence. Si cette mesure ne règle pas le
problème, adressez-vous à votre concessionnaire Toyota. Utilisez exclusivement de l’essence sans plomb.
Choisissez l’indice d’octane 87 (Indice d’octane recherche 91) ou
supérieur. L’utilisation d’essence sans plomb avec un indice
d’octane inférieur à 87 risque de provoquer un cognement persistant
du moteur. À long terme, ce cognement peut endommager le moteur.
Utilisez de l’essence répondant au moins aux normes ASTM
D4814 (États-Unis) et CGSB3.5-M93 (Canada).
OM73005D_VENZA_D.book Page 614 Wednesday, September 2, 2009 10:22 AM
