2010 TOYOTA VENZA Manuel du propriétaire (in French)

487
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_D (OM73005D)

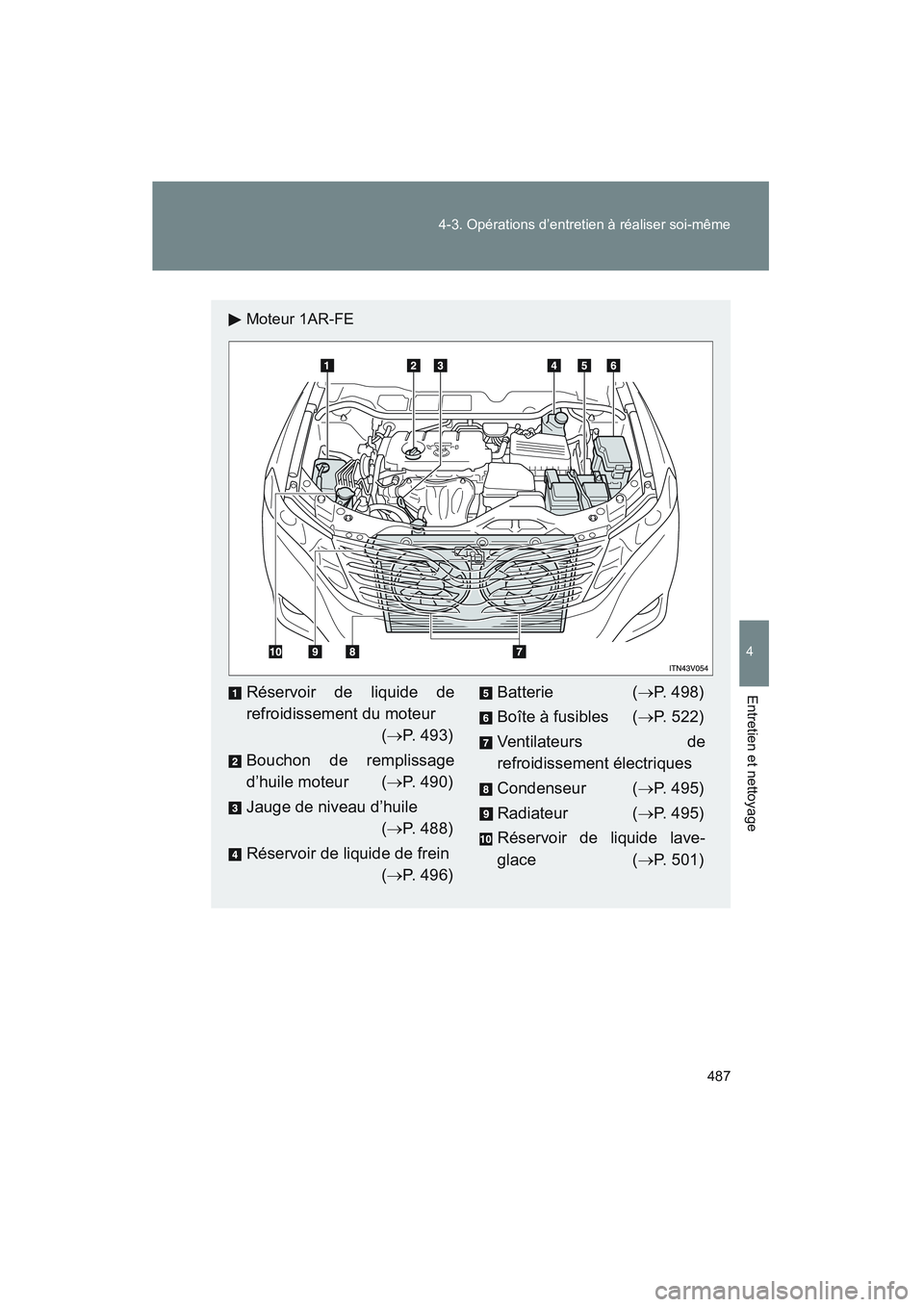

Moteur 1AR-FE
Réservoir de liquide de
refroidissement du moteur
(→ P. 493)
Bouchon de remplissage
d’huile moteur ( →P. 490)
Jauge de niveau d’huile (→ P. 488)
Réservoir de liquide de frein (→ P. 496)Batterie ( →P. 498)
Boîte à fusibles ( →P. 522)
Ventilateurs de
refroidissement électriques
Condenseur ( →P. 495)
Radiateur ( →P. 495)
Réservoir de liquide lave-
glace ( →P. 501)
sec_04_03.fm Page 487 Wednesday, September 2, 2009 2:42 PM

488 4-3. Opérations d’entretien à réaliser soi-même
VENZA_D (OM73005D)
Huile moteurAmenez le moteur à sa température de fonctionnement, puis coupez-
le et vérifiez le niveau d’huile sur la jauge.
■ Vérification de l’huile moteur
Garez le véhicule sur un sol parfaitement horizontal. Après
avoir coupé le moteur, attende z plus de cinq minutes pour
que l’huile se soit stabilisée dans le carter.
Placez un chiffon à l’extrémité de
la jauge d’huile, puis sortez-la.
Nettoyez la jauge d’huile.
Réinsérez la jauge d’huile dans son logement jusqu’à ce
qu’elle soit bien en place.
En tenant un chiffon à son extrém ité, tirez la jauge et vérifiez
le niveau d’huile.
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
sec_04_03.fm Page 488 Wednesday, September 2, 2009 2:42 PM

489
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_D (OM73005D)

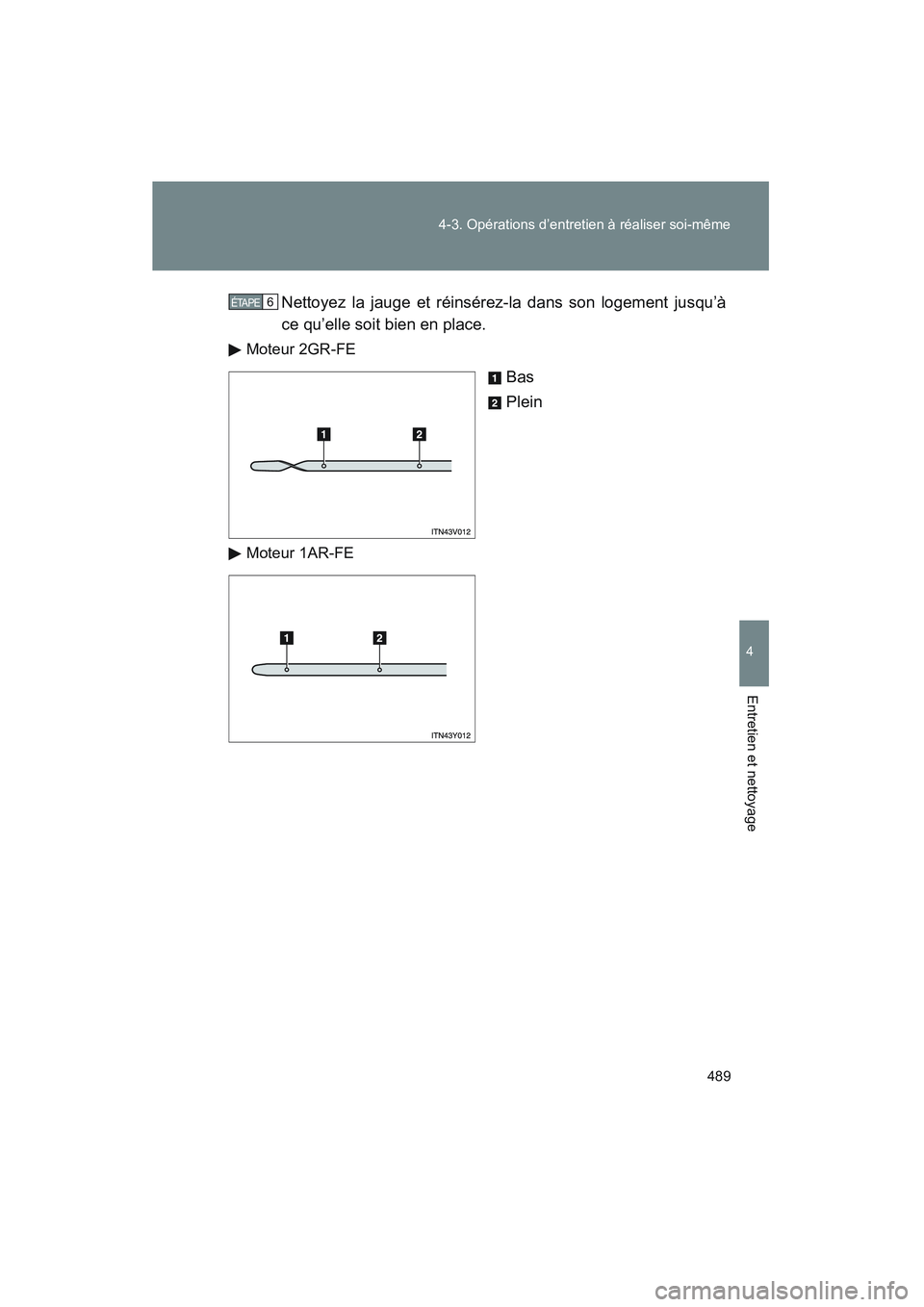

Nettoyez la jauge et réinsérez-la dans son logement jusqu’à
ce qu’elle soit bien en place.
Moteur 2GR-FE
Bas
Plein
Moteur 1AR-FE
6 ÉTAPE
sec_04_03.fm Page 489 Wednesday, September 2, 2009 2:42 PM

490 4-3. Opérations d’entretien à réaliser soi-même
VENZA_D (OM73005D)■

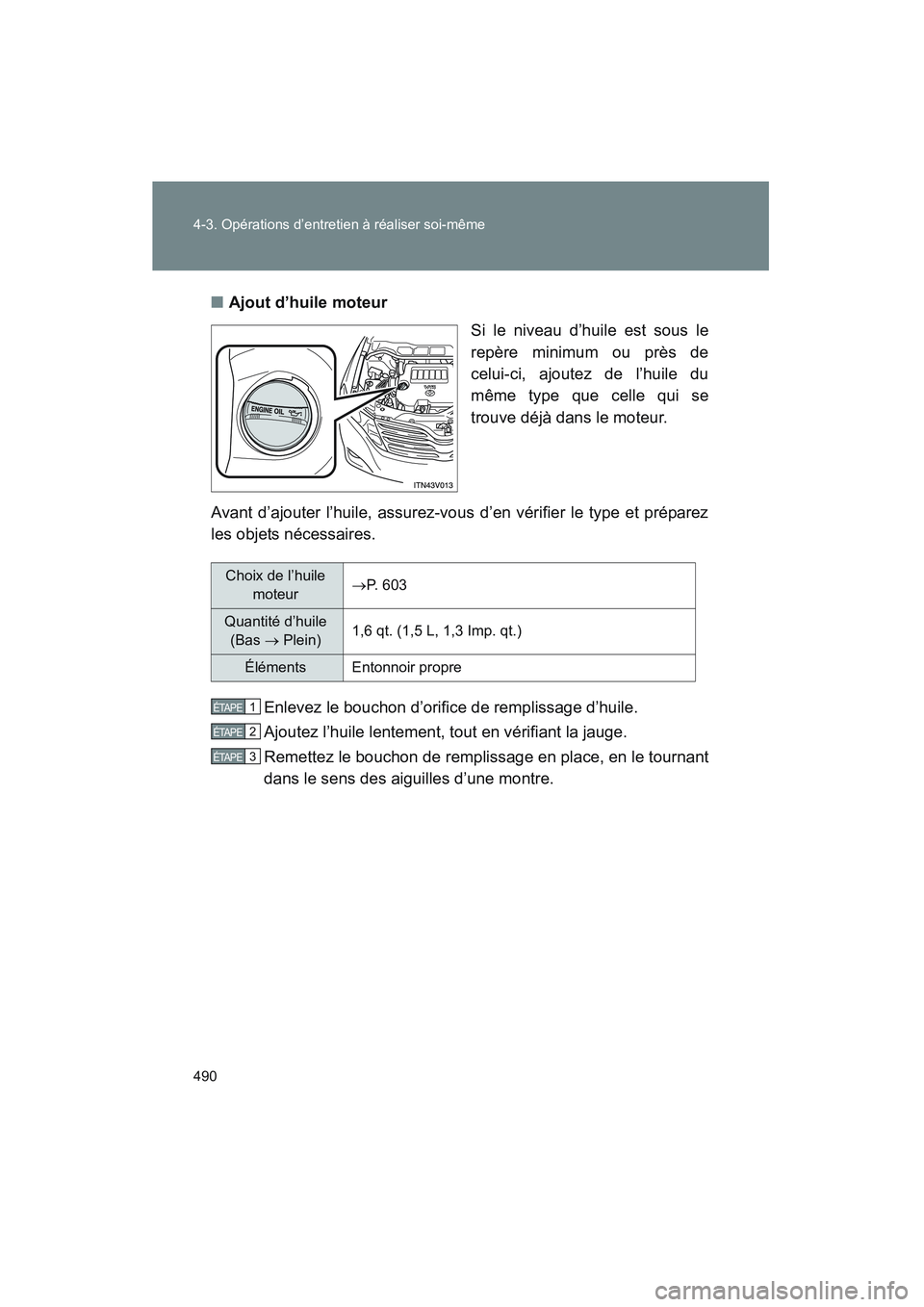

Ajout d’huile moteur
Si le niveau d’huile est sous le
repère minimum ou près de
celui-ci, ajoutez de l’huile du
même type que celle qui se
trouve déjà dans le moteur.
Avant d’ajouter l’huile, assurez-vous d’en vérifier le type et préparez
les objets nécessaires.
Enlevez le bouchon d’orifice de remplissage d’huile.
Ajoutez l’huile lentement, tout en vérifiant la jauge.
Remettez le bouchon de remplissage en place, en le tournant
dans le sens des aiguilles d’une montre.
Choix de l’huile moteur→P. 603
Quantité d’huile
(Bas → Plein)1,6 qt. (1,5 L, 1,3 Imp. qt.)
ÉlémentsEntonnoir propre
1 ÉTAPE
2 ÉTAPE
3 ÉTAPE
sec_04_03.fm Page 490 Wednesday, September 2, 2009 2:42 PM

491
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_D (OM73005D)
■

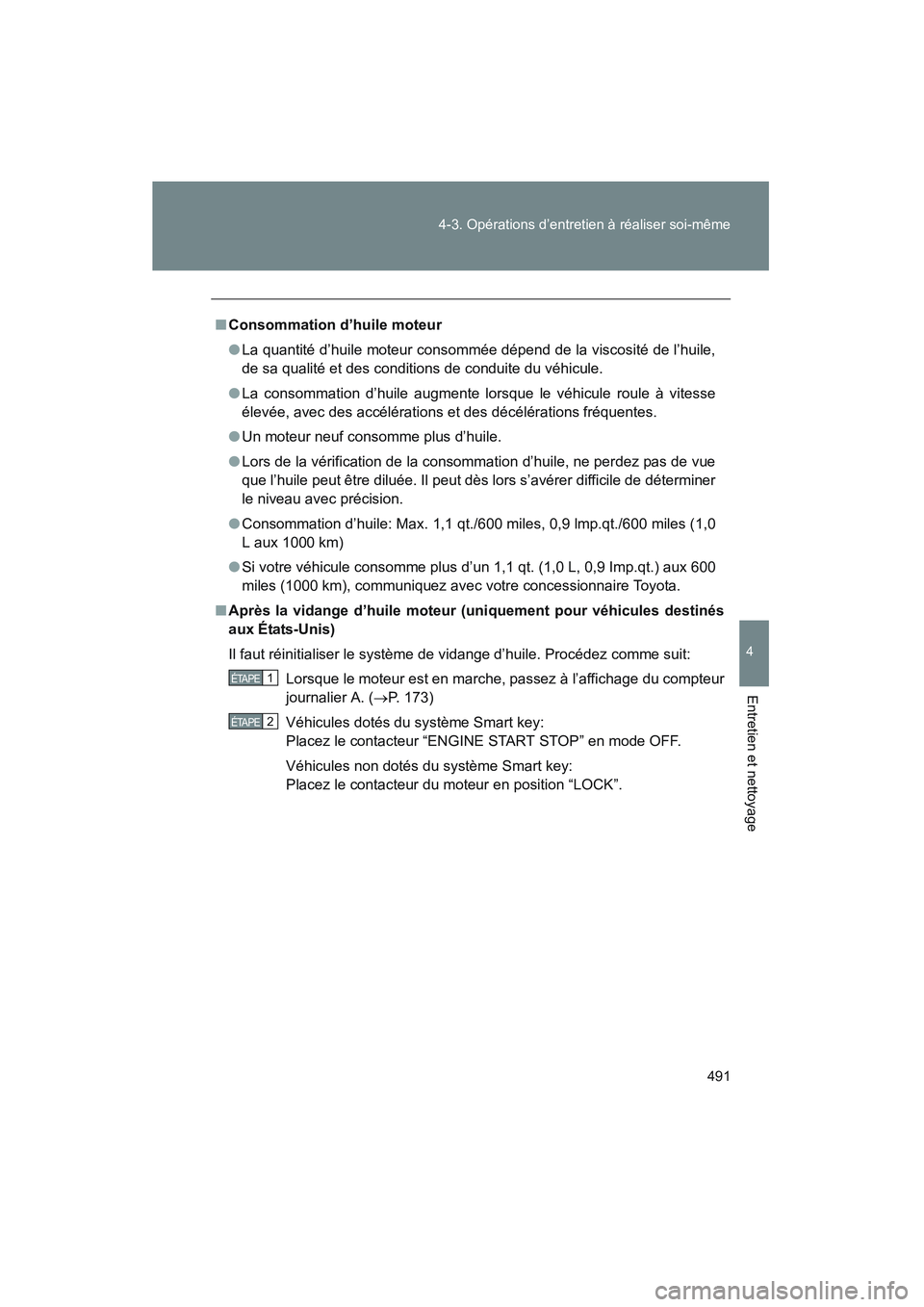

Consommation d’huile moteur
● La quantité d’huile moteur consommée dépend de la viscosité de l’huile,
de sa qualité et des conditions de conduite du véhicule.
● La consommation d’huile augmente lorsque le véhicule roule à vitesse
élevée, avec des accélérations et des décélérations fréquentes.
● Un moteur neuf consomme plus d’huile.
● Lors de la vérification de la consommation d’huile, ne perdez pas de vue
que l’huile peut être diluée. Il peut dès lors s’avérer difficile de déterminer
le niveau avec précision.
● Consommation d’huile: Max. 1,1 qt./600 miles, 0,9 lmp.qt./600 miles (1,0
L aux 1000 km)
● Si votre véhicule consomme plus d’un 1,1 qt. (1,0 L, 0,9 Imp.qt.)\
aux 600
miles (1000 km), communiquez avec votre concessionnaire Toyota.
■ Après la vidange d’huile moteur (uniquement pour véhicules destinés
aux États-Unis)
Il faut réinitialiser le système de vidange d’huile. Procédez comme suit:
Lorsque le moteur est en marche, passez à l’affichage du compteur
journalier A. ( →P. 173)
Véhicules dotés du système Smart key:
Placez le contacteur “ENGINE START STOP” en mode OFF.
Véhicules non dotés du système Smart key:
Placez le contacteur du moteur en position “LOCK”.
1 ÉTAPE
2 ÉTAPE
sec_04_03.fm Page 491 Wednesday, September 2, 2009 2:42 PM

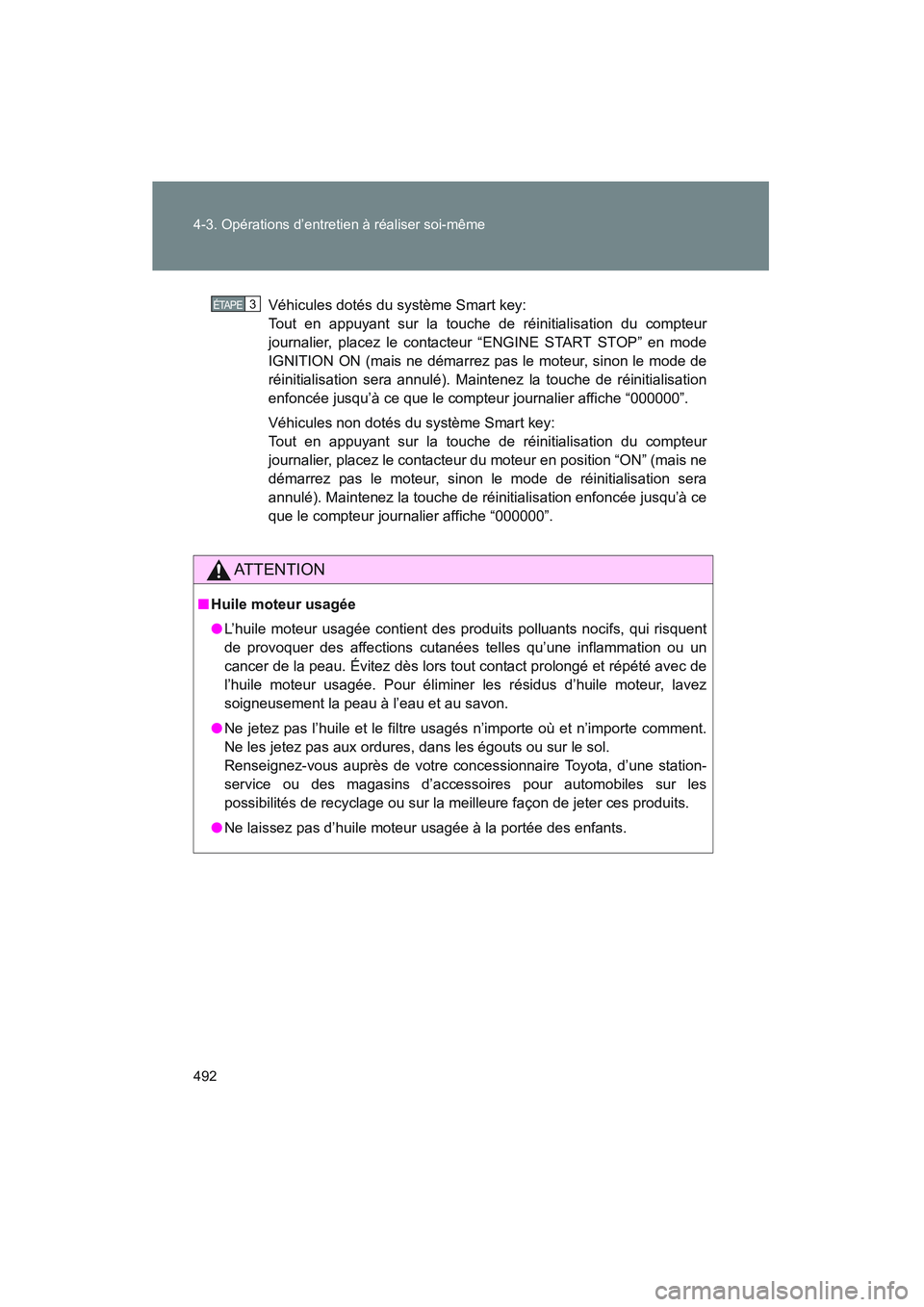

492 4-3. Opérations d’entretien à réaliser soi-même
VENZA_D (OM73005D)
Véhicules dotés du système Smart key:
Tout en appuyant sur la touche de réinitialisation du compteur
journalier, placez le contacteur “ENGINE START STOP” en mode
IGNITION ON (mais ne démarrez pas le moteur, sinon le mode de
réinitialisation sera annulé). Maintenez la touche de réinitia\
lisation
enfoncée jusqu’à ce que le compteur journalier affiche “000000”.
Véhicules non dotés du système Smart key:
Tout en appuyant sur la touche de réinitialisation du compteur
journalier, placez le contacteur du moteur en position “ON” (mais ne
démarrez pas le moteur, sinon le mode de réinitialisation sera
annulé). Maintenez la touche de réinitialisation enfoncée jusqu’à ce
que le compteur journalier affiche “000000”.
AT T E N T I O N
■Huile moteur usagée
● L’huile moteur usagée contient des produits polluants nocifs, qui risquent
de provoquer des affections cutanées telles qu’une inflammation ou un
cancer de la peau. Évitez dès lors tout contact prolongé et répété avec de
l’huile moteur usagée. Pour éliminer les résidus d’huile moteur, lavez
soigneusement la peau à l’eau et au savon.
● Ne jetez pas l’huile et le filtre usagés n’importe où et n’importe comment.
Ne les jetez pas aux ordures, dans les égouts ou sur le sol.
Renseignez-vous auprès de votre concessionnaire Toyota, d’une station-
service ou des magasins d’accessoires pour automobiles sur les
possibilités de recyclage ou sur la meilleure façon de jeter ces produits.
● Ne laissez pas d’huile moteur usagée à la portée des enfants.
3 ÉTAPE
sec_04_03.fm Page 492 Wednesday, September 2, 2009 2:42 PM

493
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_D (OM73005D)

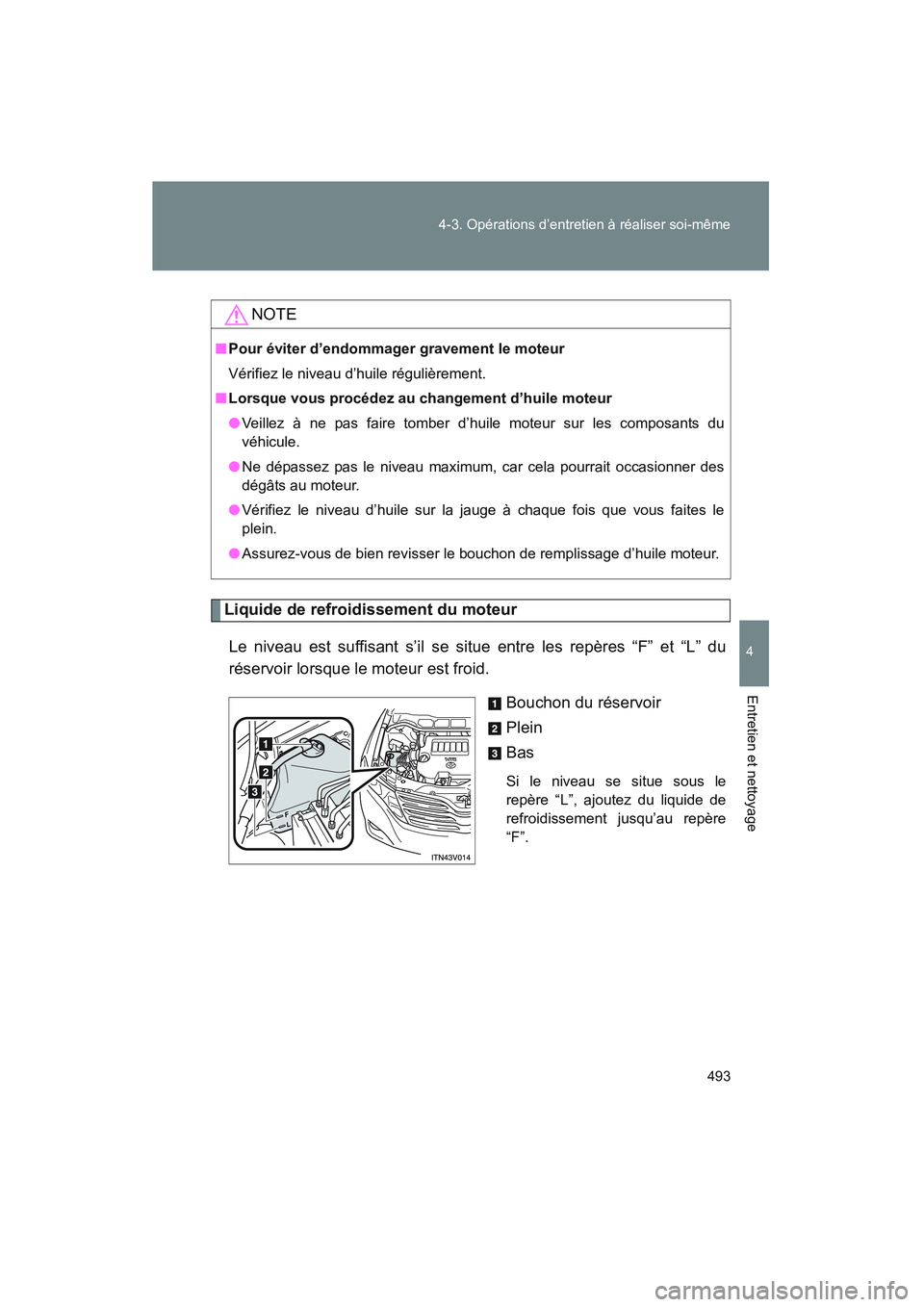

Liquide de refroidissement du moteur
Le niveau est suffisant s’il se situe entre les repères “F” et “L” du
réservoir lorsque le moteur est froid. Bouchon du réservoir
Plein
Bas
Si le niveau se situe sous le
repère “L”, ajoutez du liquide de
refroidissement jusqu’au repère
“F”.
NOTE
■Pour éviter d’endommag er gravement le moteur
Vérifiez le niveau d’huile régulièrement.
■ Lorsque vous procédez au changement d’huile moteur
● Veillez à ne pas faire tomber d’huile moteur sur les composants du
véhicule.
● Ne dépassez pas le niveau maximum, car cela pourrait occasionner des
dégâts au moteur.
● Vérifiez le niveau d’huile sur la jauge à chaque fois que vous faites le
plein.
● Assurez-vous de bien revisser le bouchon de remplissage d’huile moteur.
sec_04_03.fm Page 493 Wednesday, September 2, 2009 2:42 PM

494 4-3. Opérations d’entretien à réaliser soi-même
VENZA_D (OM73005D)
■Si le niveau redescend peu après avoir rempli le réservoir
Vérifiez visuellement le radiateur, les durites, le bouchon de réservoir, le
bouchon de radiateur, le bouchon de vidange et la pompe à eau.
Si vous ne détectez aucune fuite, demandez à votre concessionnaire Toyota
de vérifier la pression au bouchon et l’étanchéité du système de
refroidissement.
■ Choix du liquide de refroidissement
Utilisez uniquement du “Toyota Super Long Life Coolant” (antigel super
longue durée Toyota) ou un liquide de refroidissement longue durée de
haute qualité à base d’éthylène glycol, fabriqué selon la technologie hybride
des acides organiques et exempt de silicate, d’amine, de nitrite et de borate.
É.-U.: L’“antigel super longue durée Toyota” contient 50 % de liquide de refroidissement et 50 % d’eau déionisée. (Actif: -31 °F [-35 °C])
Canada: L’“antigel super longue durée Toyota” contient 55 % de liquide de refroidissement et 45 % d’eau déionisée. (Actif: -44 °F [-42 °C])
Pour de plus amples informations sur le liquide de refroidissement du
moteur, adressez-vous à votre concessionnaire Toyota.
AT T E N T I O N
■ Lorsque le moteur est chaud
N’enlevez pas le bouchon du radiateur.
Le système de refroidissement pourrait être sous pression et projeter du
liquide brûlant si vous enlevez le bouchon, ce qui est susceptible
d’occasionner des brûlures ou des blessures.
sec_04_03.fm Page 494 Wednesday, September 2, 2009 2:42 PM
