2010 TOYOTA VENZA Manuel du propriétaire (in French)

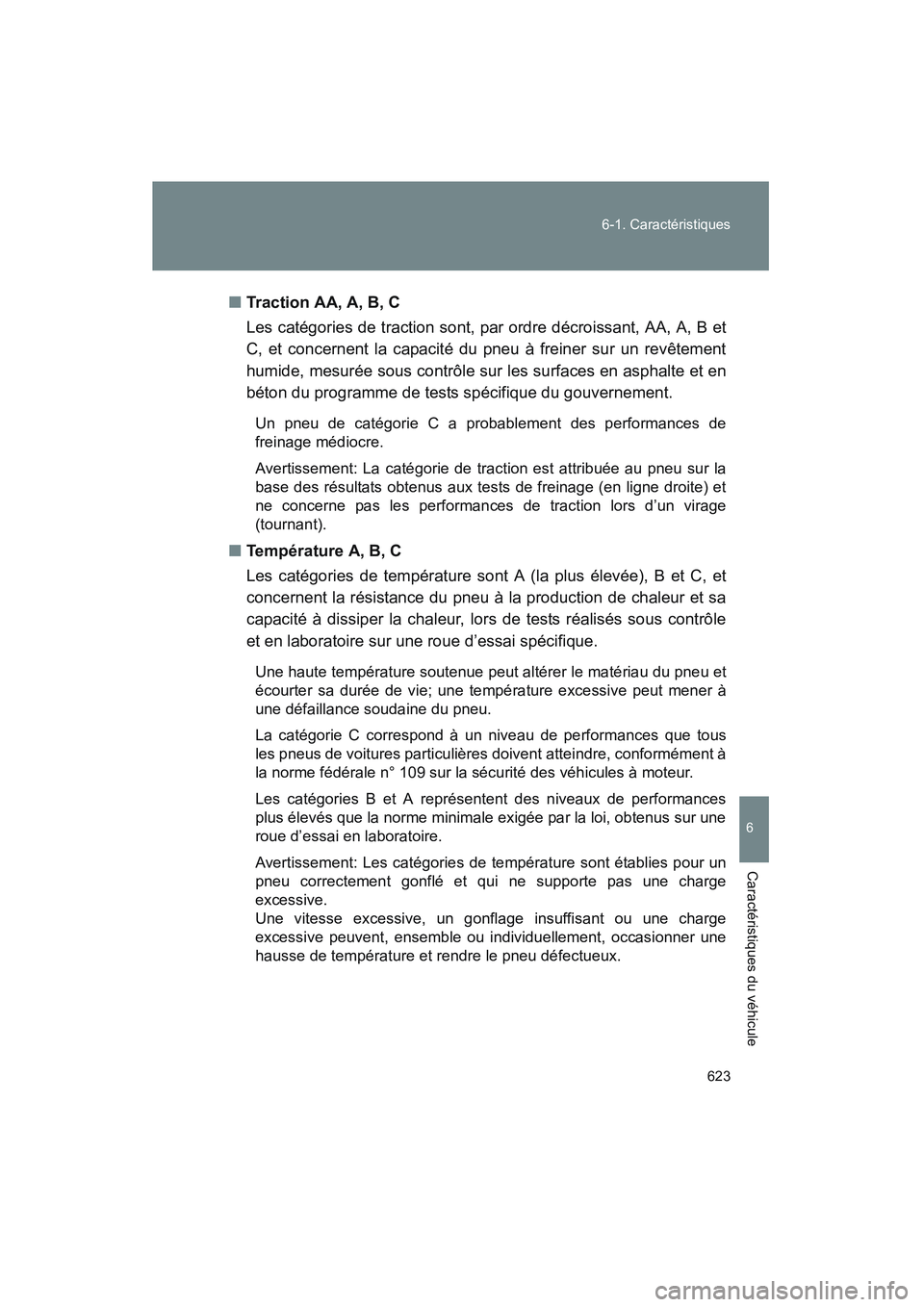

623
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_D (OM73005D)
■
Traction AA, A, B, C
Les catégories de traction sont, par ordre décroissant, AA, A, B et
C, et concernent la capacité du pneu à freiner sur un revêtement
humide, mesurée sous contrôle sur les surfaces en asphalte et en
béton du programme de tests spécifique du gouvernement.
Un pneu de catégorie C a probablement des performances de
freinage médiocre.
Avertissement: La catégorie de traction est attribuée au pneu sur la
base des résultats obtenus aux tests de freinage (en ligne droite) et
ne concerne pas les performances de traction lors d’un virage
(tournant).
■ Température A, B, C
Les catégories de température sont A (la plus élevée), B et C, et
concernent la résistance du pneu à la production de chaleur et sa
capacité à dissiper la chaleur, lors de tests réalisés sous contrôle
et en laboratoire sur une roue d’essai spécifique.
Une haute température soutenue peut altérer le matériau du pneu et
écourter sa durée de vie; une température excessive peut mener à
une défaillance s oudaine du pneu.
La catégorie C correspond à un niveau de performances que tous
les pneus de voitures particulières doivent atteindre, conformément à
la norme fédérale n° 109 sur la sécurité des véhicules à moteur.
Les catégories B et A représen tent des niveaux de performances
plus élevés que la norme minimale exigée par la loi, obtenus sur une
roue d’essai en laboratoire.
Avertissement: Les catégories de température sont établies pour un
pneu correctement gonflé et qui ne supporte pas une charge
excessive.
Une vitesse excessive, un gonflage insuffisant ou une charge
excessive peuvent, ensemble ou individuellement, occasionner une
hausse de température et rendre le pneu défectueux.
OM73005D_VENZA_D.book Page 623 Wednesday, September 2, 2009 10:22 AM

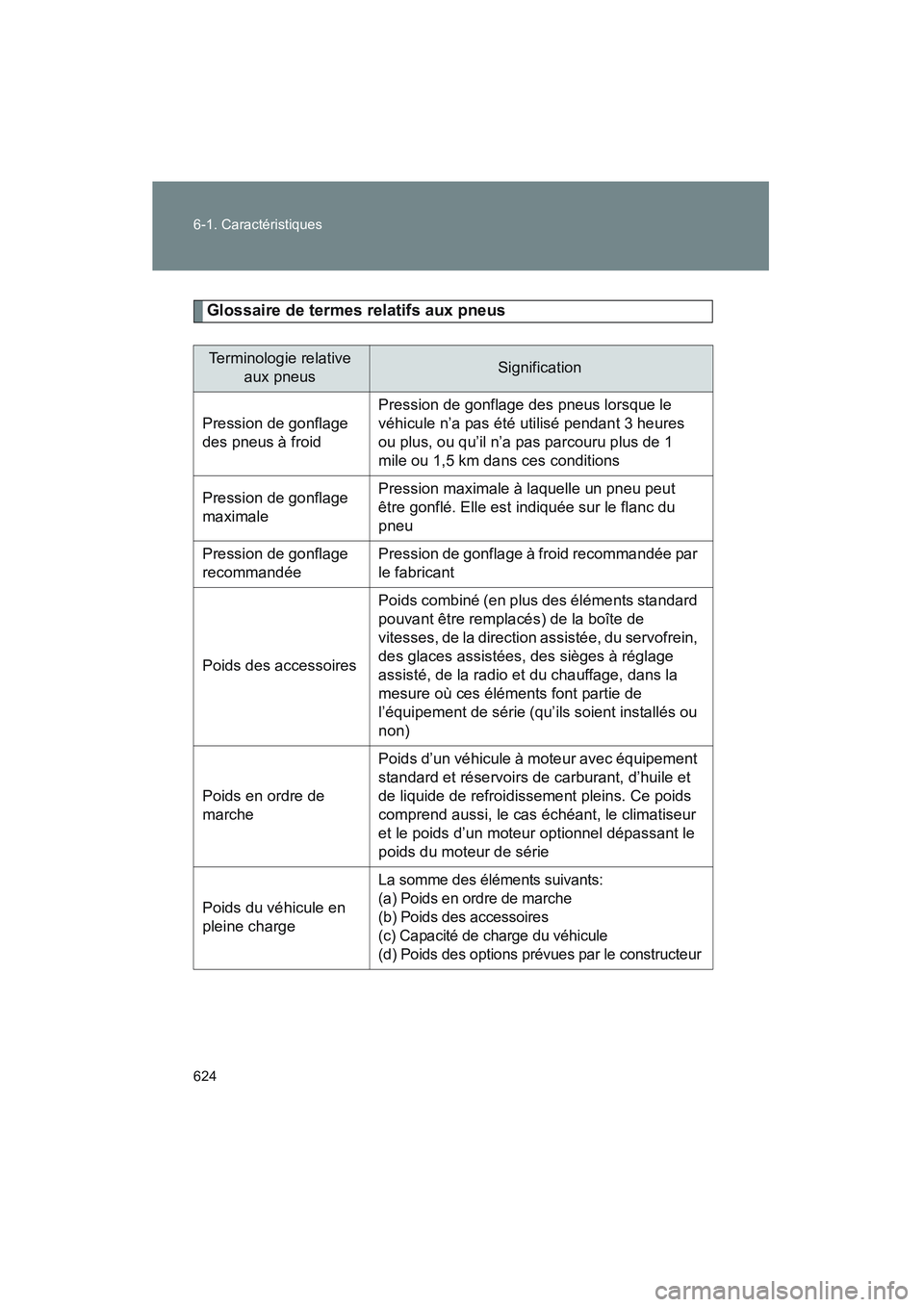

624 6-1. Caractéristiques
VENZA_D (OM73005D)
Glossaire de termes relatifs aux pneus
Terminologie relative aux pneusSignification
Pression de gonflage
des pneus à froid Pression de gonflage des pneus lorsque le
véhicule n’a pas été utilisé pendant 3 heures
ou plus, ou qu’il n’a pas parcouru plus de 1
mile ou 1,5 km dans ces conditions
Pression de gonflage
maximale Pression maximale à laquelle un pneu peut
être gonflé. Elle est indiquée sur le flanc du
pneu
Pression de gonflage
recommandée Pression de gonflage à froid recommandée par
le fabricant
Poids des accessoires Poids combiné (en plus des éléments standard
pouvant être remplacés) de la boîte de
vitesses, de la direction assistée, du servofrein,
des glaces assistées, des sièges à réglage
assisté, de la radio et du chauffage, dans la
mesure où ces éléments font partie de
l’équipement de série (qu
’ils soient installés ou
non)
Poids en ordre de
marche Poids d’un véhicule à moteur avec équipement
standard et réservoirs de carburant, d’huile et
de liquide de refroidissement pleins. Ce poids
comprend aussi, le cas
échéant, le climatiseur
et le poids d’un moteur optionnel dépassant le
poids du moteur de série
Poids du véhicule en
pleine charge
La somme des éléments suivants:
(a) Poids en ordre de marche
(b) Poids des accessoires
(c) Capacité de charge du véhicule
(d) Poids des options prévues par le constructeur
OM73005D_VENZA_D.book Page 624 Wednesday, September 2, 2009 10:22 AM

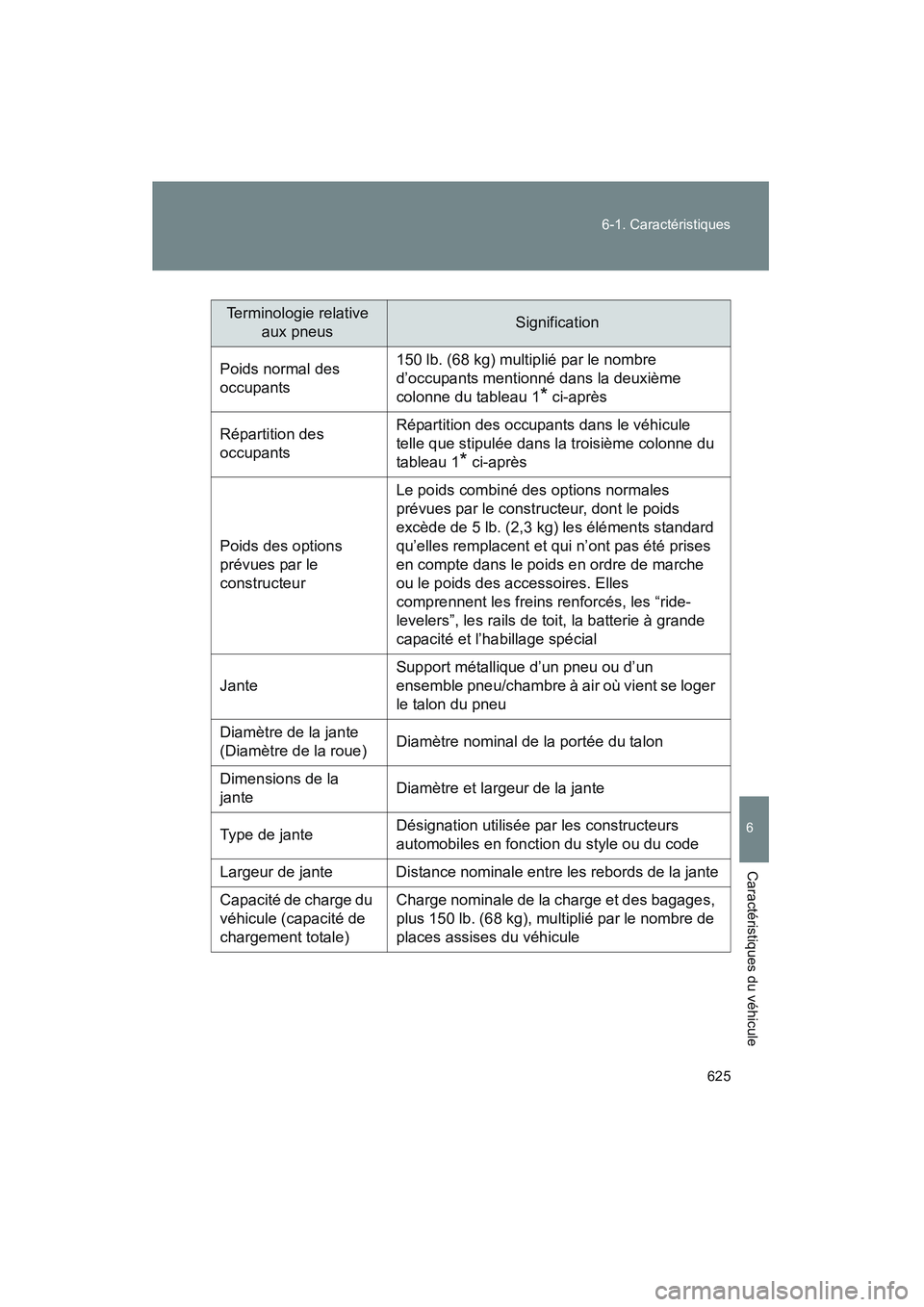

625
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_D (OM73005D)
Terminologie relative
aux pneusSignification
Poids normal des
occupants 150 lb. (68 kg) multip
lié par le nombre
d’occupants mentionné dans la deuxième
colonne du tableau 1
* ci-après
Répartition des
occupants Répartition des occupants dans le véhicule
telle que stipulée dans la troisième colonne du
tableau 1
* ci-après
Poids des options
prévues par le
constructeur Le poids combiné des options normales
prévues par le constructeur, dont le poids
excède de 5 lb. (2,3 kg) les éléments standard
qu’elles remplacent et qui n’ont pas été prises
en compte dans le poids en ordre de marche
ou le poids des accessoires. Elles
comprennent les freins renforcés, les “ride-
levelers”, les rails de toit, la batterie à grande
capacité et l’habillage spécial
Jante Support métallique d’
un pneu ou d’un
ensemble pneu/chambre à air où vient se loger
le talon du pneu
Diamètre de la jante
(Diamètre de la roue) Diamètre nominal de la portée du talon
Dimensions de la
jante Diamètre et largeur de la jante
Type de jante Désignation utilisée par les constructeurs
automobiles en fonction du style ou du code
Largeur de jante Distance nominale entre les rebords de la jante
Capacité de charge du
véhicule (capacité de
chargement totale) Charge nominale de la charge et des bagages,
plus 150 lb. (68 kg), mult
iplié par le nombre de
places assises du véhicule
OM73005D_VENZA_D.book Page 625 Wednesday, September 2, 2009 10:22 AM

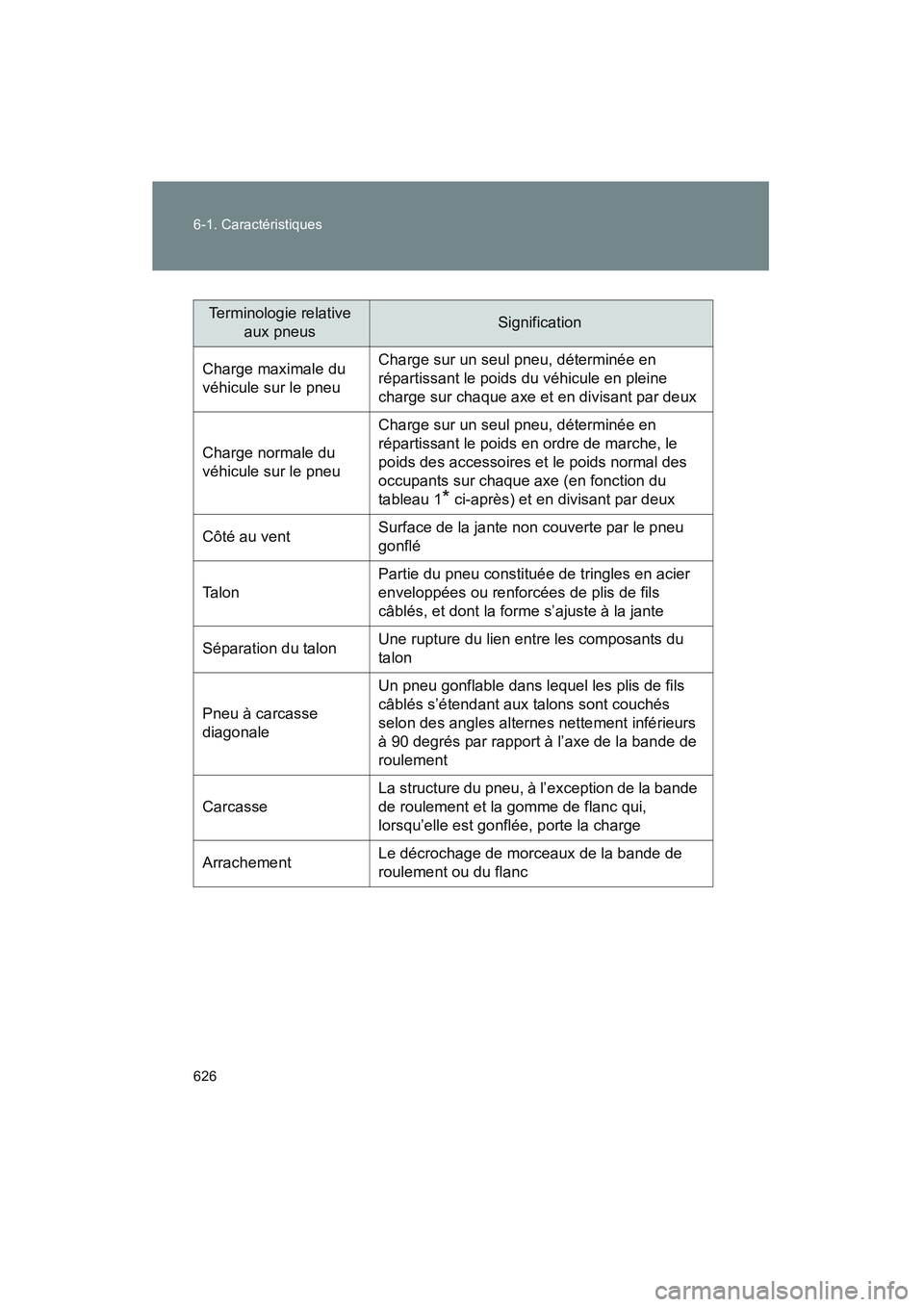

626 6-1. Caractéristiques
VENZA_D (OM73005D)
Terminologie relative aux pneusSignification
Charge maximale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en
répartissant le poids du véhicule en pleine
charge sur chaque axe et en divisant par deux
Charge normale du
véhicule sur le pneu Charge sur un seul pneu, déterminée en
répartissant le poids en ordre de marche, le
poids des accessoires et le poids normal des
occupants sur chaque axe (en fonction du
tableau 1
* ci-après) et en divisant par deux
Côté au vent Surface de la jante non couverte par le pneu
gonflé
Ta l o n Partie du pneu constituée de tringles en acier
enveloppées ou renforcées de plis de fils
câblés, et dont la forme s’ajuste à la jante
Séparation du talon Une rupture du lien entre les composants du
talon
Pneu à carcasse
diagonale Un pneu gonflable dans lequel les plis de fils
câblés s’étendant aux
talons sont couchés
selon des angles alternes nettement inférieurs
à 90 degrés par rapport à l’axe de la bande de
roulement
Carcasse La structure du pneu, à l’exception de la bande
de roulement et la gomme de flanc qui,
lorsqu’elle est gonflé
e, porte la charge
Arrachement Le décrochage de morceaux de la bande de
roulement ou du flanc
OM73005D_VENZA_D.book Page 626 Wednesday, September 2, 2009 10:22 AM

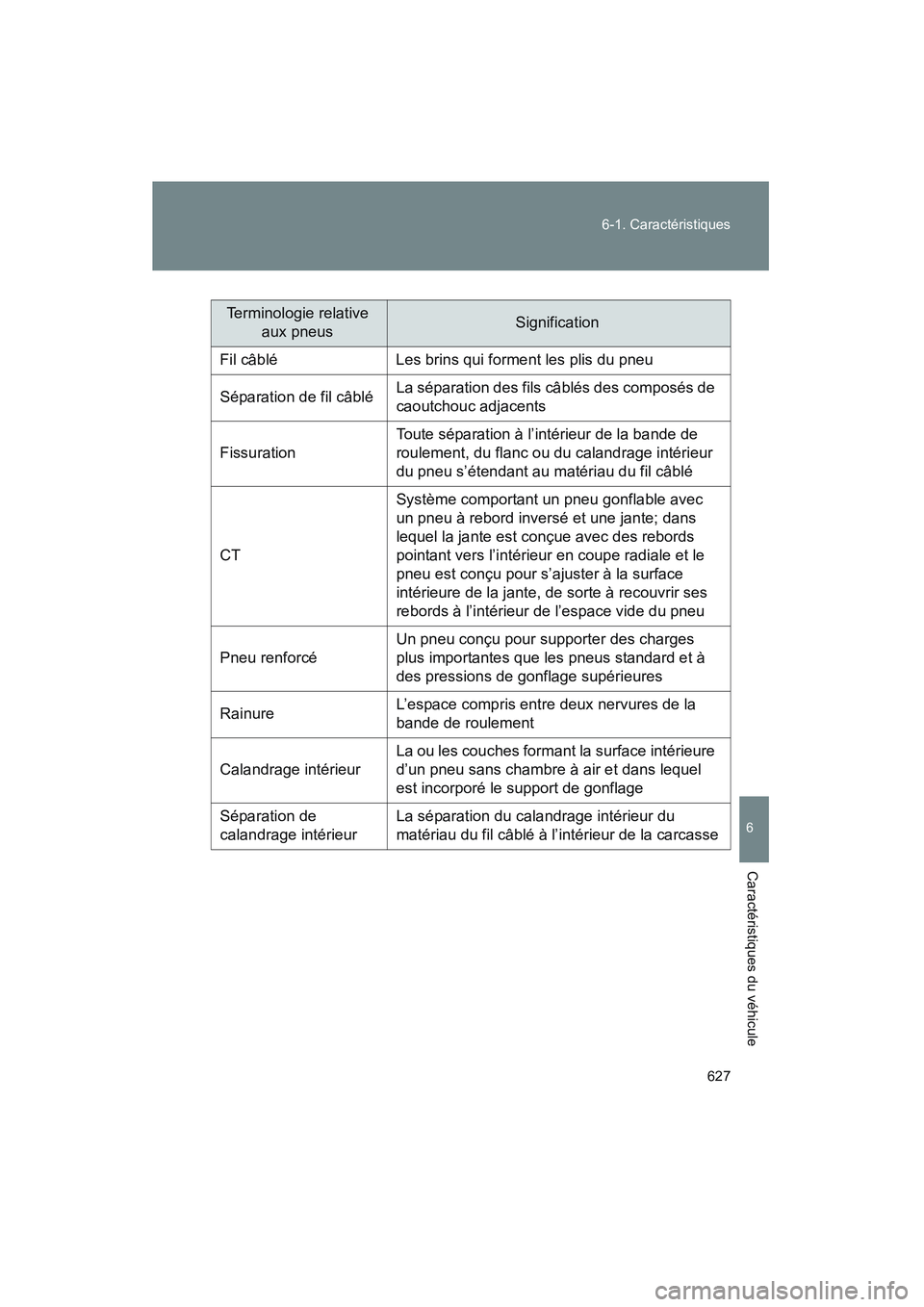

627
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_D (OM73005D)
Terminologie relative
aux pneusSignification
Fil câblé Les brins qui forment les plis du pneu
Séparation de fil câblé La séparation des fils câblés des composés de
caoutchouc adjacents
Fissuration Toute séparation à l’intérieur de la bande de
roulement, du flanc ou du calandrage intérieur
du pneu s’étendant au matériau du fil câblé
CT Système comportant un pneu gonflable avec
un pneu à rebord inversé et une jante; dans
lequel la jante est conçue avec des rebords
pointant vers l’intérieur en
coupe radiale et le
pneu est conçu pour s’ajuster à la surface
intérieure de la jante, de sorte à recouvrir ses
rebords à l’intérieur de l’espace vide du pneu
Pneu renforcé Un pneu conçu pour supporter des charges
plus importantes que les pneus standard et à
des pressions de gonflage supérieures
Rainure L’espace compris entre deux nervures de la
bande de roulement
Calandrage intérieur La ou les couches formant la surface intérieure
d’un pneu sans chambre à air et dans lequel
est incorporé le support de gonflage
Séparation de
calandrage intérieur La séparation du calandrage intérieur du
matériau du fil câblé à l’intérieur de la carcasse
OM73005D_VENZA_D.book Page 627 Wednesday, September 2, 2009 10:22 AM

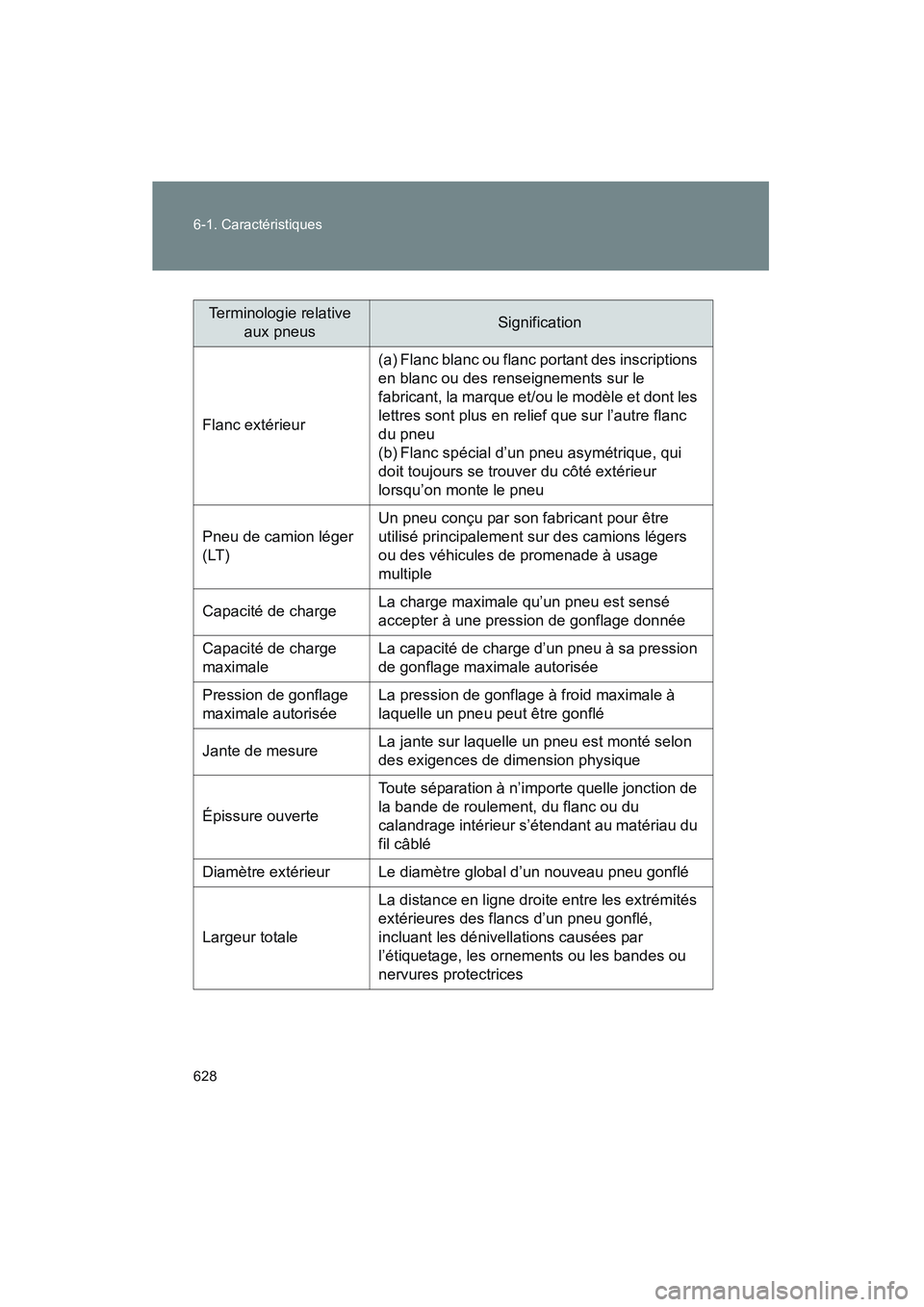

628 6-1. Caractéristiques
VENZA_D (OM73005D)
Terminologie relative aux pneusSignification
Flanc extérieur (a) Flanc blanc ou flanc portant des inscriptions
en blanc ou des renseignements sur le
fabricant, la marque et/ou
le modèle et dont les
lettres sont plus en relief que sur l’autre flanc
du pneu
(b) Flanc spécial d’un pneu asymétrique, qui
doit toujours se trouver du côté extérieur
lorsqu’on monte le pneu
Pneu de camion léger
(LT) Un pneu conçu par son fabricant pour être
utilisé principalement su
r des camions légers
ou des véhicules de promenade à usage
multiple
Capacité de charge La charge maximale qu’un pneu est sensé
accepter à une pression de gonflage donnée
Capacité de charge
maximale La capacité de charge d’un pneu à sa pression
de gonflage maximale autorisée
Pression de gonflage
maximale autorisée La pression de gonflage à froid maximale à
laquelle un pneu peut être gonflé
Jante de mesure La jante sur laquelle un pneu est monté selon
des exigences de dimension physique
Épissure ouverte Toute séparation à n’importe quelle jonction de
la bande de roulement, du flanc ou du
calandrage intérieur s’étendant au matériau du
fil câblé
Diamètre extérieur Le diamètre global d’un nouveau pneu gonflé
Largeur totale La distance en ligne droite entre les extrémités
extérieures des flancs d’un pneu gonflé,
incluant les dénivellations causées par
l’étiquetage, les ornements ou les bandes ou
nervures protectrices
OM73005D_VENZA_D.book Page 628 Wednesday, September 2, 2009 10:22 AM

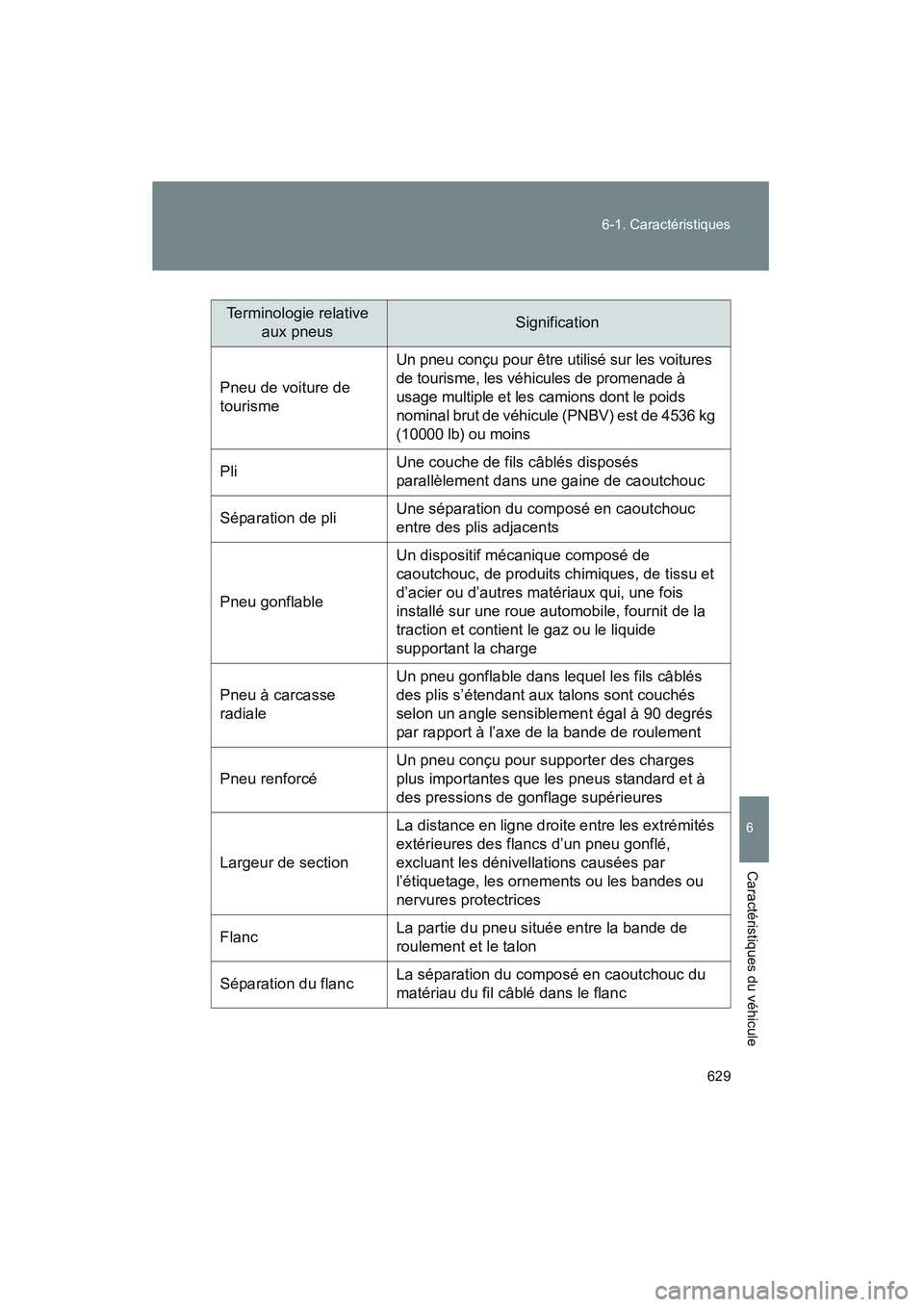

629
6-1. Caractéristiques
6
Caractéristiques du véhicule
VENZA_D (OM73005D)
Terminologie relative
aux pneusSignification
Pneu de voiture de
tourisme Un pneu conçu pour être utilisé sur les voitures
de tourisme, les véhicules de promenade à
usage multiple et les camions dont le poids
nominal brut de véhicule (PNBV) est de 4536 kg
(10000 lb) ou moins
Pli Une couche de fils câblés disposés
parallèlement dans une gaine de caoutchouc
Séparation de pli Une séparation du composé en caoutchouc
entre des plis adjacents
Pneu gonflable Un dispositif méc
anique composé de
caoutchouc, de produits chimiques, de tissu et
d’acier ou d’autres matériaux qui, une fois
installé sur une roue au tomobile, fournit de la
traction et contient le gaz ou le liquide
supportant la charge
Pneu à carcasse
radiale Un pneu gonflable dans lequel les fils câblés
des plis s’étendant aux talons sont couchés
selon un angle sensiblement égal à 90 degrés
par rapport à l’axe de la bande de roulement
Pneu renforcé Un pneu conçu pour supporter des charges
plus importantes que les pneus standard et à
des pressions de gonflage supérieures
Largeur de section La distance en ligne droite entre les extrémités
extérieures des flancs d’un pneu gonflé,
excluant les dénivellations causées par
l’étiquetage, les ornements ou les bandes ou
nervures protectrices
Flanc La partie du pneu située entre la bande de
roulement et le talon
Séparation du flanc La séparation du composé en caoutchouc du
matériau du fil câblé dans le flanc
OM73005D_VENZA_D.book Page 629 Wednesday, September 2, 2009 10:22 AM

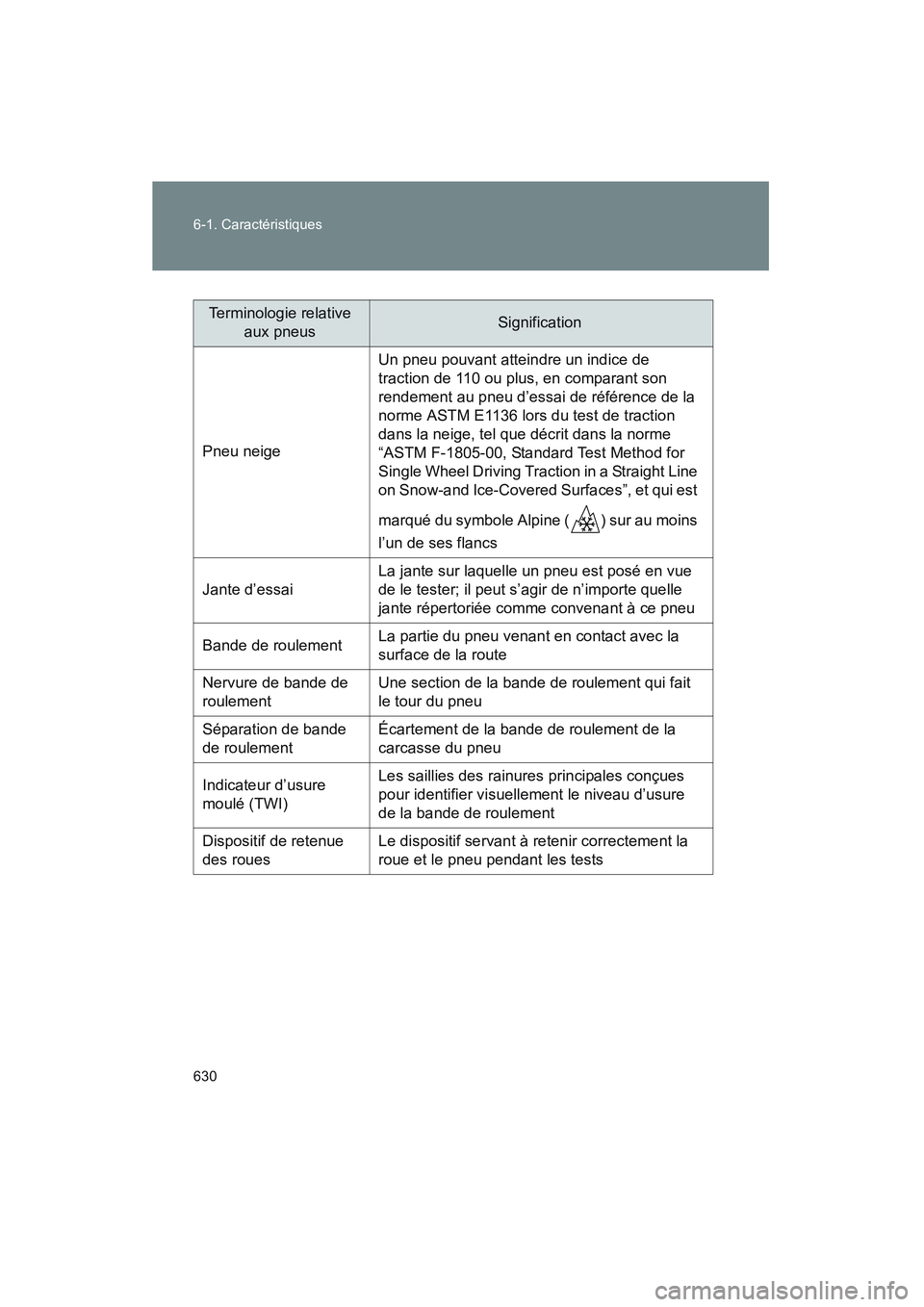

630 6-1. Caractéristiques
VENZA_D (OM73005D)
Terminologie relative aux pneusSignification
Pneu neige Un pneu pouvant atteindre un indice de
traction de 110 ou plus, en comparant son
rendement au pneu d’essai de référence de la
norme ASTM E1136 lors du test de traction
dans la neige, tel que décrit dans la norme
“ASTM F-1805-00, Standard Test Method for
Single Wheel Driving Traction in a Straight Line
on Snow-and Ice-Covered Surfaces”, et qui est
marqué du symbole Alpine ( ) sur au moins
l’un de ses flancs
Jante d’essai La jante sur laquelle un pneu est posé en vue
de le tester; il peut s’agir de n’importe quelle
jante répertoriée comme convenant à ce pneu
Bande de roulement La partie du pneu venant en contact avec la
surface de la route
Nervure de bande de
roulement Une section de la bande de roulement qui fait
le tour du pneu
Séparation de bande
de roulement Écartement de la bande de roulement de la
carcasse du pneu
Indicateur d’usure
moulé (TWI) Les saillies des rainures principales conçues
pour identifier visuellement le niveau d’usure
de la bande de roulement
Dispositif de retenue
des roues Le dispositif servant à retenir correctement la
roue et le pneu pendant les tests
OM73005D_VENZA_D.book Page 630 Wednesday, September 2, 2009 10:22 AM
