519
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_D (OM73005D)

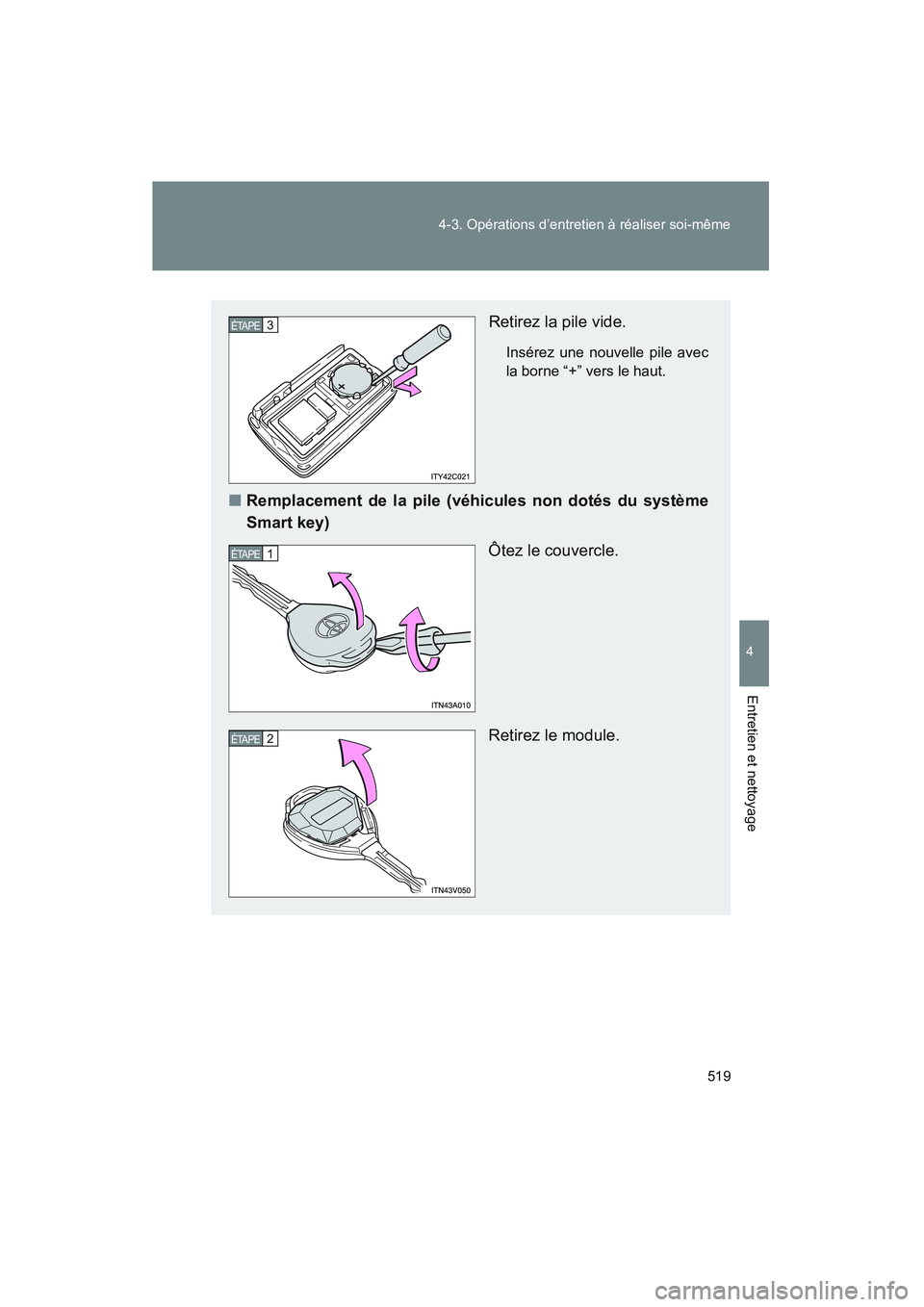

Retirez la pile vide.
Insérez une nouvelle pile avec
la borne “+” vers le haut.
■
Remplacement de la pile ( véhicules non dotés du système
Smart key)
Ôtez le couvercle.
Retirez le module.
3 ÉTAPE
1 ÉTAPE
2 ÉTAPE
sec_04_03.fm Page 519 Wednesday, September 2, 2009 2:42 PM

520 4-3. Opérations d’entretien à réaliser soi-même
VENZA_D (OM73005D)

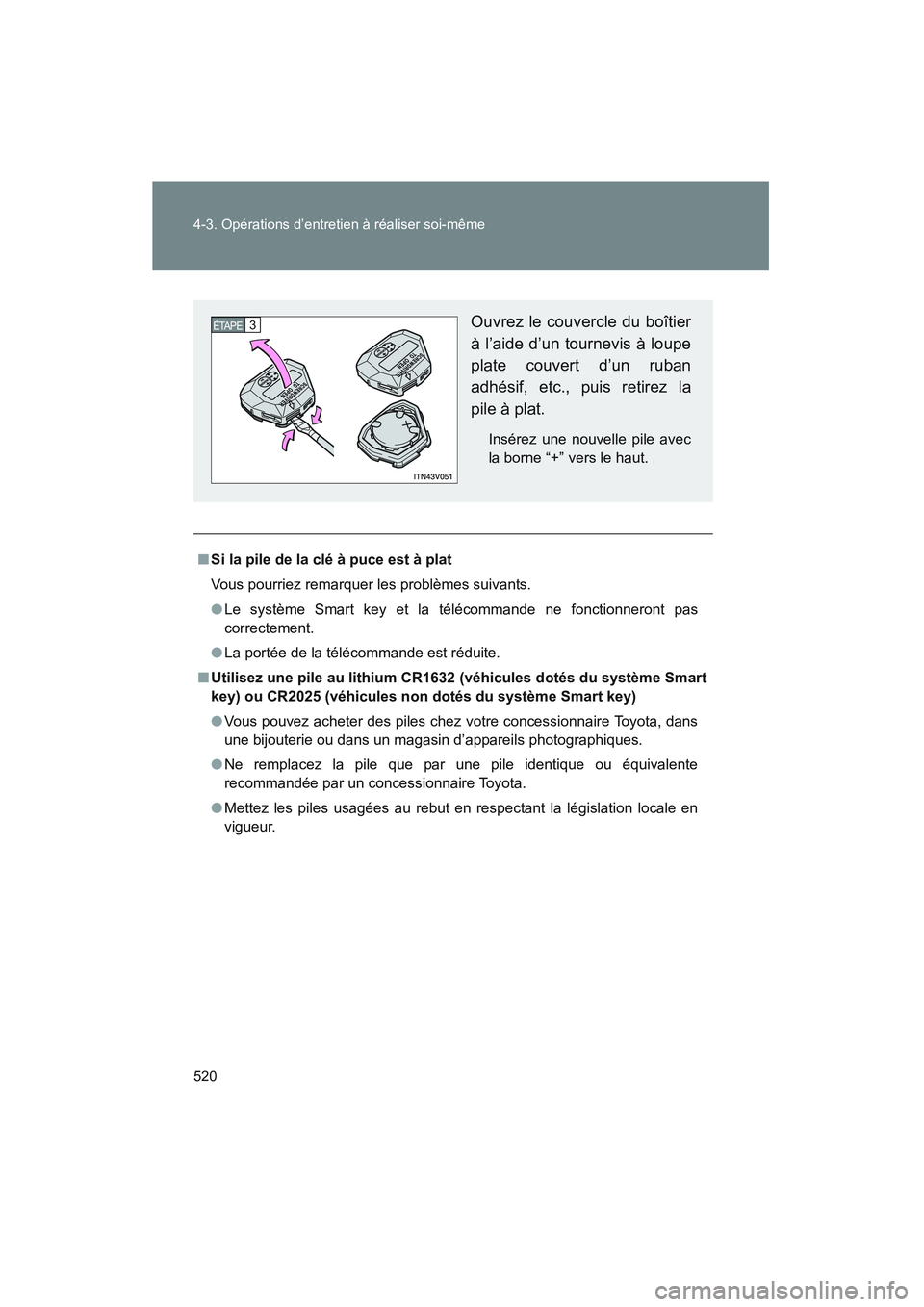

■Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants.
● Le système Smart key et la télécommande ne fonctionneront pas
correctement.
● La portée de la télécommande est réduite.
■ Utilisez une pile au lithium CR 1632 (véhicules dotés du système Smart
key) ou CR2025 (véhicules non dotés du système Smart key)
● Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans
une bijouterie ou dans un magasin d’appareils photographiques.
● Ne remplacez la pile que par une pile identique ou équivalente
recommandée par un concessionnaire Toyota.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
Ouvrez le couvercle du boîtier
à l’aide d’un tournevis à loupe
plate couvert d’un ruban
adhésif, etc., puis retirez la
pile à plat.
Insérez une nouvelle pile avec
la borne “+” vers le haut.
3 ÉTAPE
sec_04_03.fm Page 520 Wednesday, September 2, 2009 2:42 PM

521
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_D (OM73005D)

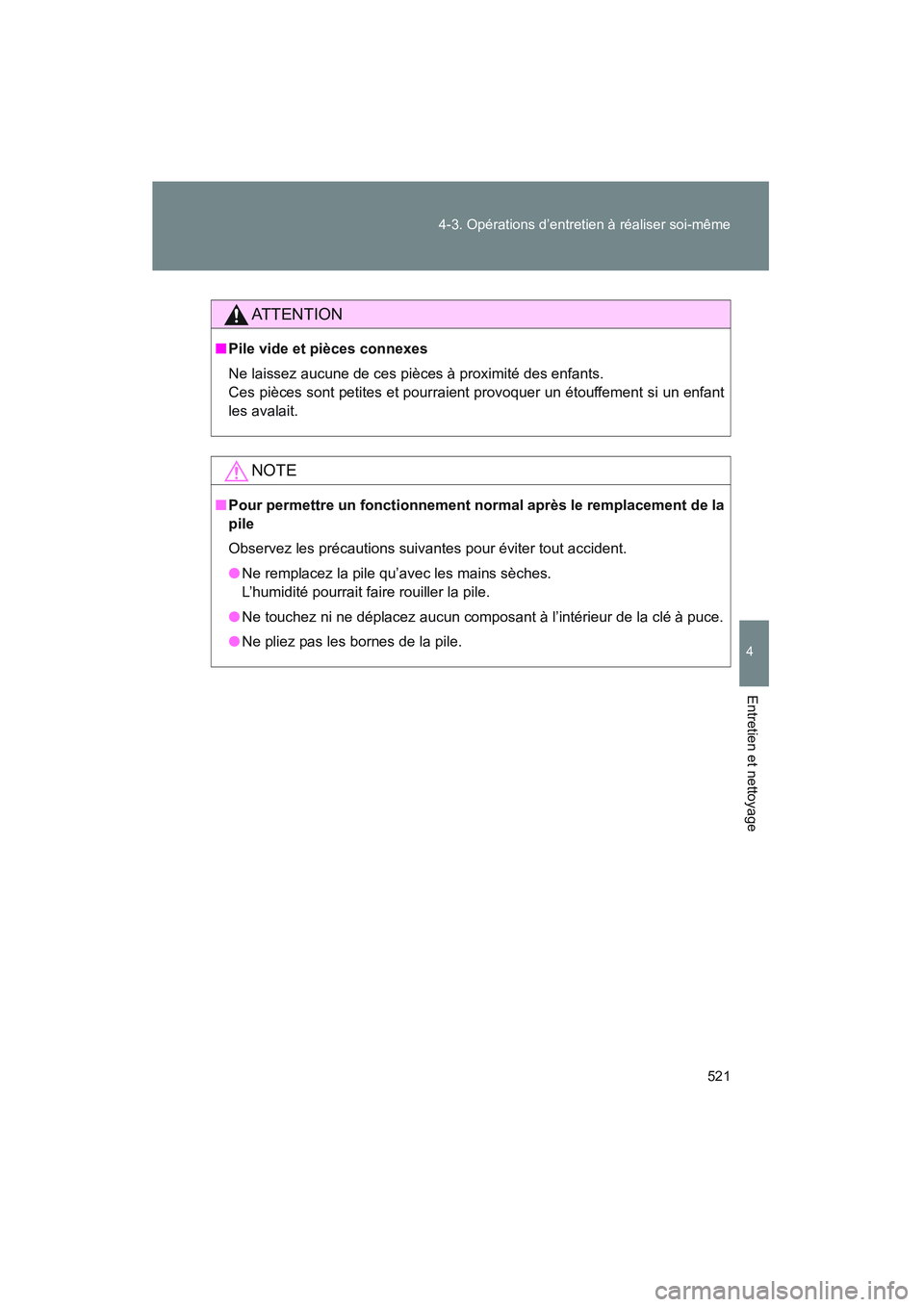

AT T E N T I O N
■
Pile vide et pièces connexes
Ne laissez aucune de ces pièces à proximité des enfants.
Ces pièces sont petites et pourraient provoquer un étouffement si un enfant
les avalait.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident.
● Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
● Ne touchez ni ne déplacez aucun composant à l’intérieur de la clé à puce.
● Ne pliez pas les bornes de la pile.
sec_04_03.fm Page 521 Wednesday, September 2, 2009 2:42 PM

522
4-3. Opérations d’entretien à réaliser soi-même
VENZA_D (OM73005D)
Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se
pourrait qu’un fusible ait grillé . Si cela se produit, vérifiez et
remplacez les fusibles en question.
Véhicules dotés du système Smart key:
Placez le contacteur “ENGINE START STOP” en mode
OFF.
Véhicules non dotés du système Smart key:
Placez le contacteur du moteur en position “LOCK”.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Poussez la languette et
soulevez le couvercle.
Bloc d’instrumentation côté conducteur Ôtez le couvercle.1 ÉTAPE
2 ÉTAPE
sec_04_03.fm Page 522 Wednesday, September 2, 2009 2:42 PM

523
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_D (OM73005D)

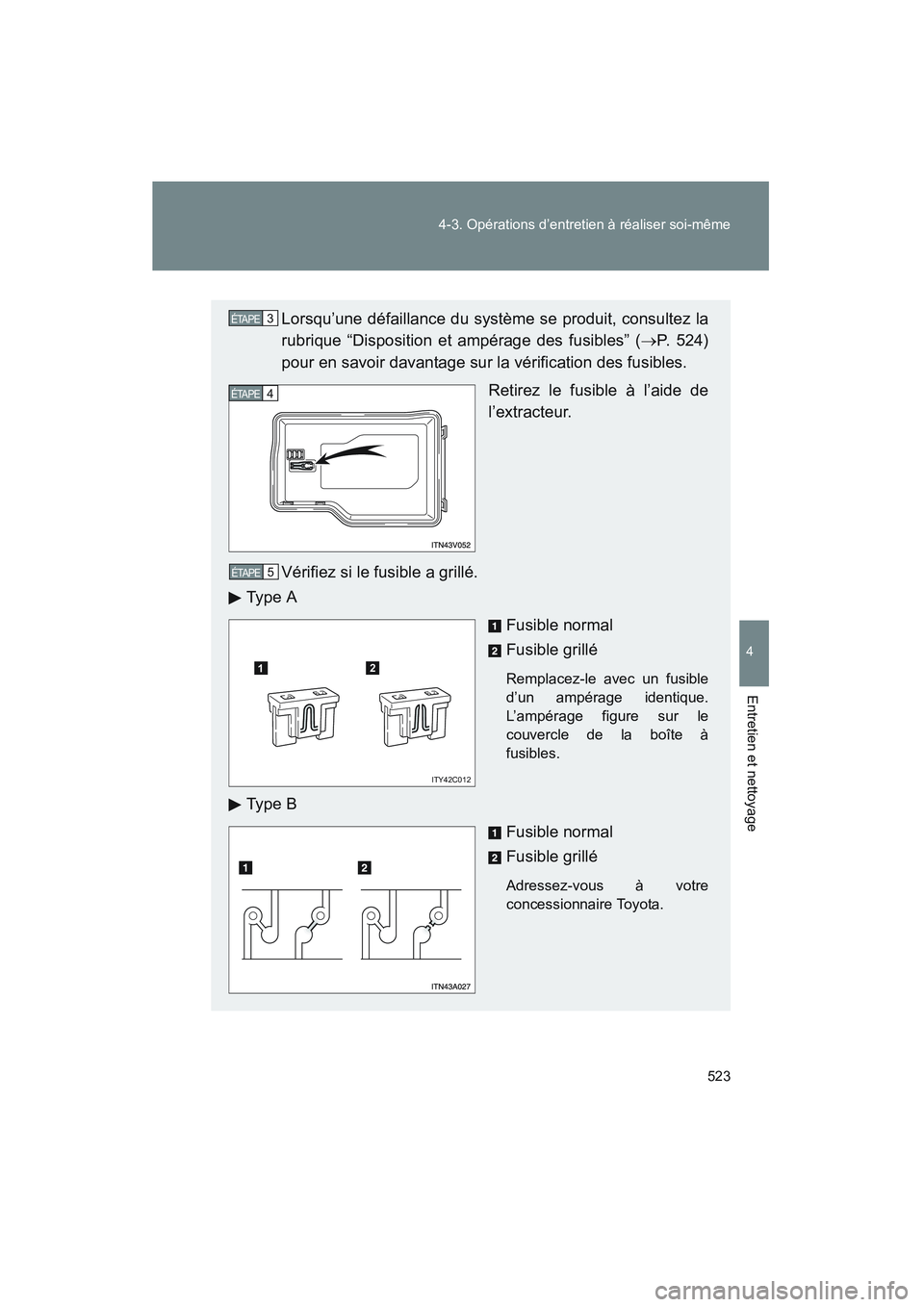

Lorsqu’une défaillance du système se produit, consultez la
rubrique “Disposition et am
pérage des fusibles” (→P. 524)
pour en savoir davantage sur la vérification des fusibles.
Retirez le fusible à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez-le avec un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à
fusibles.
Ty p e BFusible normal
Fusible grillé
Adressez-vous à votre
concessionnaire Toyota.
3 ÉTAPE
4 ÉTAPE
5 ÉTAPE
12
ITY42C012
sec_04_03.fm Page 523 Wednesday, September 2, 2009 2:42 PM

524 4-3. Opérations d’entretien à réaliser soi-même
VENZA_D (OM73005D)

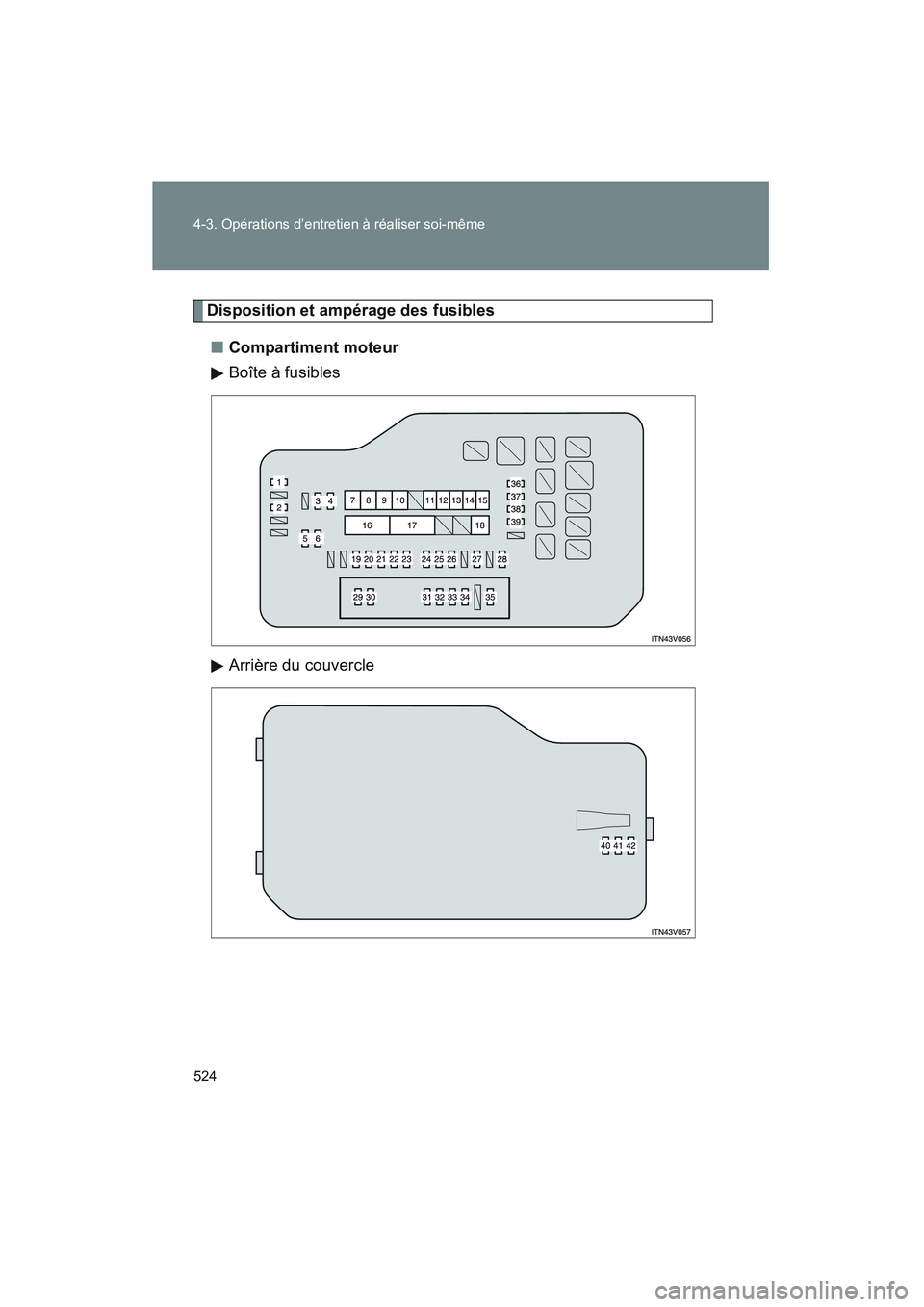

Disposition et ampérage des fusibles■ Compartiment moteur
Boîte à fusibles
Arrière du couvercle
sec_04_03.fm Page 524 Wednesday, September 2, 2009 2:42 PM

525
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
VENZA_D (OM73005D)

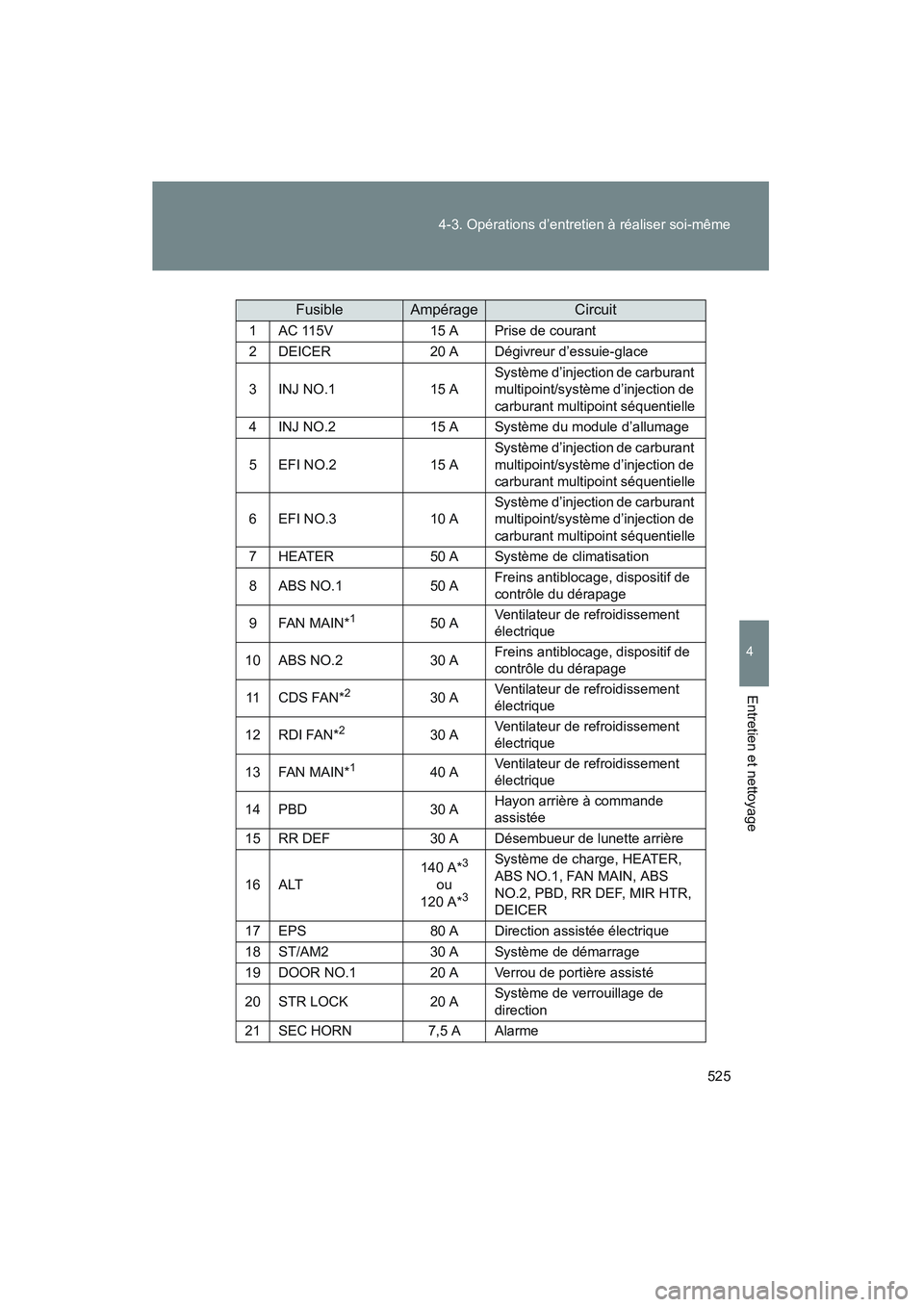

FusibleAmpérageCircuit
1AC 115V15 APrise de courant
2DEICER20 ADégivreur d’essuie-glace
3INJ NO.115 A
Système d’injection de carburant
multipoint/systèm
e d’injection de
carburant multipoint séquentielle
4INJ NO.215 ASystème du module d’allumage
5EFI NO.215 A
Système d’injection de carburant
multipoint/systèm e d’injection de
carburant multipoint séquentielle
6EFI NO.310 A
Système d’injection de carburant
multipoint/systèm e d’injection de
carburant multipoint séquentielle
7HEATER50 ASystème de climatisation
8ABS NO.150 AFreins antiblocage, dispositif de
contrôle du dérapage
9FA N M A I N *150 AVentilateur de refroidissement
électrique
10ABS NO.230 AFreins antiblocage, dispositif de
contrôle du dérapage
11CDS FAN*230 AVentilateur de refroidissement
électrique
12RDI FAN*230 AVentilateur de refroidissement
électrique
13FA N M A I N *140 AVentilateur de refroidissement
électrique
14PBD30 AHayon arrière à commande
assistée
15RR DEF30 ADésembueur de lunette arrière
16ALT
140 A*3
ou
120 A*
3
Système de charge, HEATER,
ABS NO.1, FAN MAIN, ABS
NO.2, PBD, RR DEF, MIR HTR,
DEICER
17EPS80 ADirection assistée électrique
18ST/AM230 ASystème de démarrage
19DOOR NO.120 AVerrou de portière assisté
20STR LOCK20 ASystème de verrouillage de
direction
21SEC HORN7,5 AAlarme
sec_04_03.fm Page 525 Wednesday, September 2, 2009 2:42 PM

526 4-3. Opérations d’entretien à réaliser soi-même
VENZA_D (OM73005D)

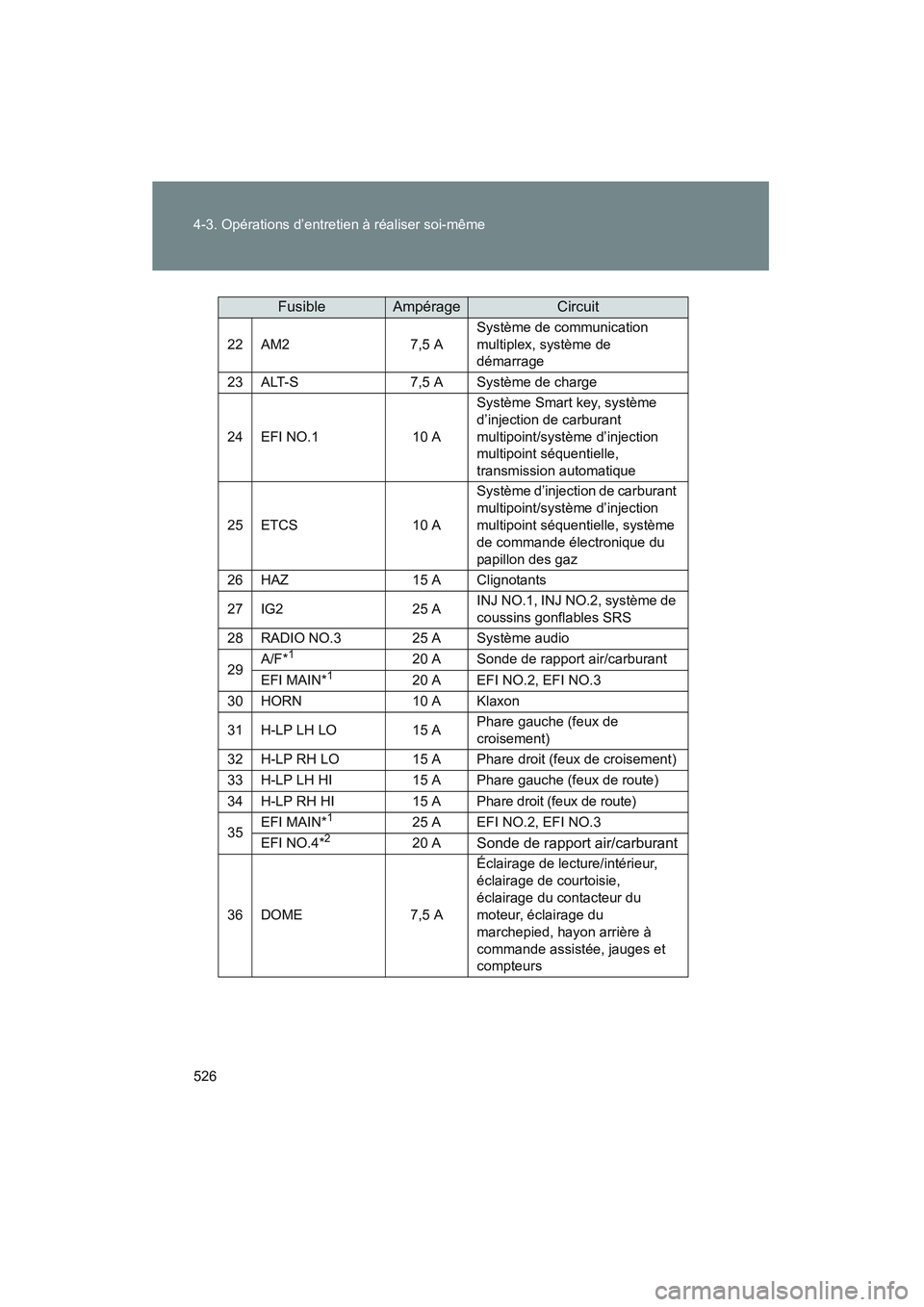

22AM27,5 A
Système de communication
multiplex, système de
démarrage
23ALT-S7,5 ASystème de charge
24EFI NO.110 A
Système Smart key, système
d’injection de carburant
multipoint/système d’injection
multipoint séquentielle,
transmission automatique
25ETCS10 A
Système d’injection de carburant
multipoint/systèm e d’injection
multipoint séquentielle, système
de commande électronique du
papillon des gaz
26HAZ15 AClignotants
27IG225 AINJ NO.1, INJ NO.2, système de
coussins gonflables SRS
28RADIO NO.325 ASystème audio
29A/F*120 ASonde de rapport air/carburant
EFI MAIN*120 AEFI NO.2, EFI NO.3
30HORN10 AKlaxon
31H-LP LH LO15 APhare gauche (feux de
croisement)
32H-LP RH LO15 APhare droit (feux de croisement)
33H-LP LH HI15 APhare gauche (feux de route)
34H-LP RH HI15 APhare droit (feux de route)
35EFI MAIN*125 AEFI NO.2, EFI NO.3
EFI NO.4*220 ASonde de rapport air/carburant
36DOME7,5 A
Éclairage de lecture/intérieur,
éclairage de courtoisie,
éclairage du contacteur du
moteur, éclairage du
marchepied, hayon arrière à
commande assistée, jauges et
compteurs
FusibleAmpérageCircuit
