2008 TOYOTA TUNDRA Manuel du propriétaire (in French)

9
1. Contacteurs de phares, de clignotants etde projecteurs antibrouillards avant
2. Contacteurs d’essuie− glace et de
lave −glace
3. Ecran multi −fonctions/contacteurs de
commande du combiné d’accessoires
4. Contacteur du système d’aide au stationnement intuitif
5. Contacteur de feux de détresse
6. Système audio ou système de navigation
y compris système audio (Pour le
système de navigation, r eportez−vous au
“Système de navigation Manuel du
propriétaire” fourni séparément.)
7. Désembueurs des rétroviseurs extérieurs et/ou contacteur du dégivreur
d’essuie −glace avant/Désembueurs des
rétroviseurs extérieurs et de la lunette
arrière et/ou contacteur du dégivreur
d’essuie −glace avant
8. Témoin de rappel de bouclage de la ceinture de sécurité passager avant
9. Témoins d’activation/désactivation du coussin de sécurité du passager
10. Molettes de chauffage de siège 11. Commandes de climatisation
12. Douilles d’alimentation
13. Adaptateur AUX
07 08.302008 MY TUNDRA (D) L/O 0710" Siège séparé avec système de climatisation automatique (vue B)
XS11033

1014. Allume−cigare
15. Contacteur “TOW/HAUL”
16. Bouton du contacteur de commande de transmission avant
(modèles à quatre roues motrices)
17. Contacteur de lunette arrière électrique (modèles Crew Max)
18. Contacteur de réinitialisation de faible pression des pneus
19. Contacteur “VSC OFF”
20. Contacteur principal de douille d’alimentation (avec système de
divertissement des sièges arrière)
21. Contacteur du régulateur de vitesse
22. Contacteur de moteur
23. Combiné d’accessoires
24. Témoin de système d’antidémarr age/de
dispositif antivol
25. Témoins du système d’aide au stationnement intuitif
XS10010a
1. Contacteurs de commande à distance del’autoradio
2. Contacteurs de téléphone
3. Contacteur de communication
XS11007a
Ty p e A
XS11024
Ty p e B
07 08.302008 MY TUNDRA (D) L/O 0710
Vue d’ensemble des contacteurs au
volant et de la console de plafond" Commandes au volant
"Console de plafond

11
XS11009e

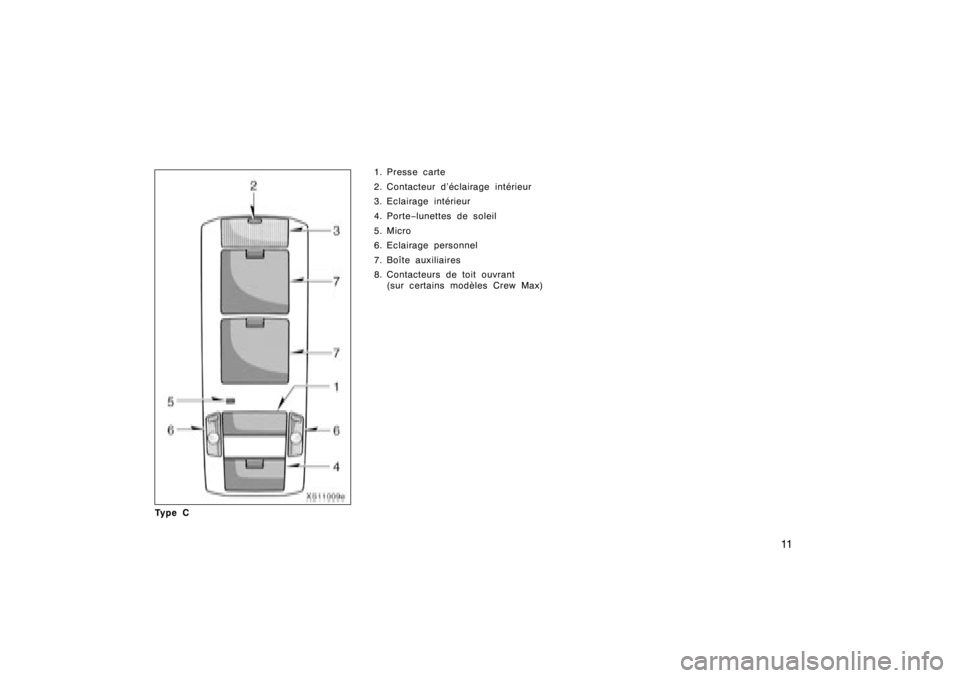

Ty p e C1. Presse carte
2. Contacteur d’éclairage intérieur
3. Eclairage intérieur
4. Porte−
lunettes de soleil
5. Micro
6. Eclairage personnel
7. Boîte auxiliaires
8. Contacteurs de toit ouvrant (sur certains modèles Crew Max)07 08.302008 MY TUNDRA (D) L/O 0710

12
XS11036a

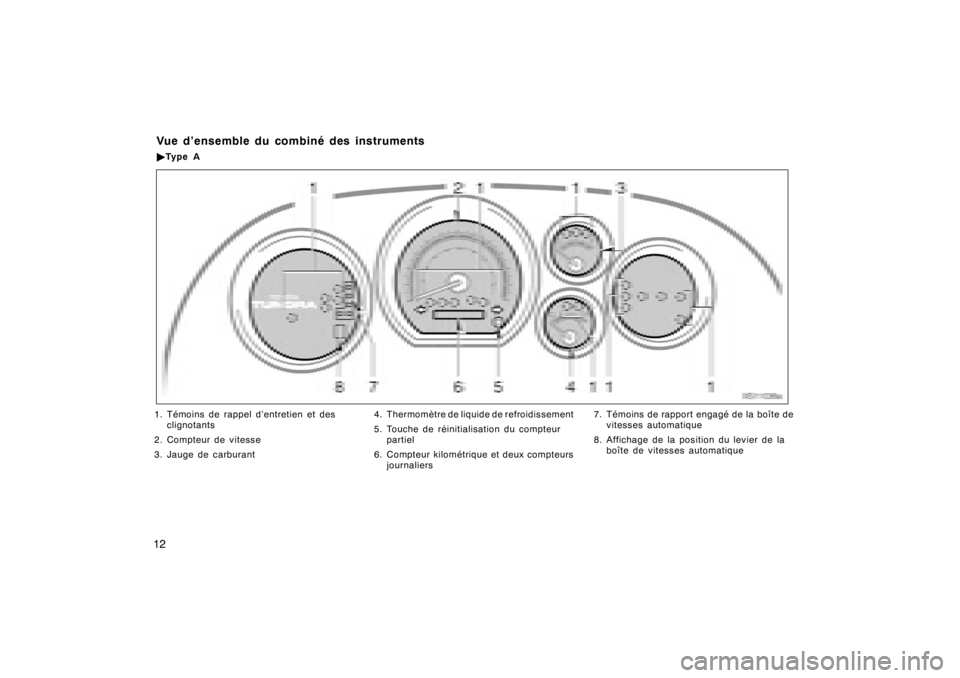

1. Témoins de rappel d’entretien et desclignotants
2. Compteur de vitesse
3. Jauge de carburant 4. Thermomètre de liquide de refroidissement
5. Touche de réinitialisation du compteur
partiel
6. Compteur kilométrique et deux compteurs journaliers 7. Témoins de rapport engagé de la boîte de
vitesses automatique
8. Affichage de la position du levier de la boîte de vitesses automatique07 08.302008 MY TUNDRA (D) L/O 0710Vue d’ensemble du combiné des instruments"Ty p e A

13
XS11002c

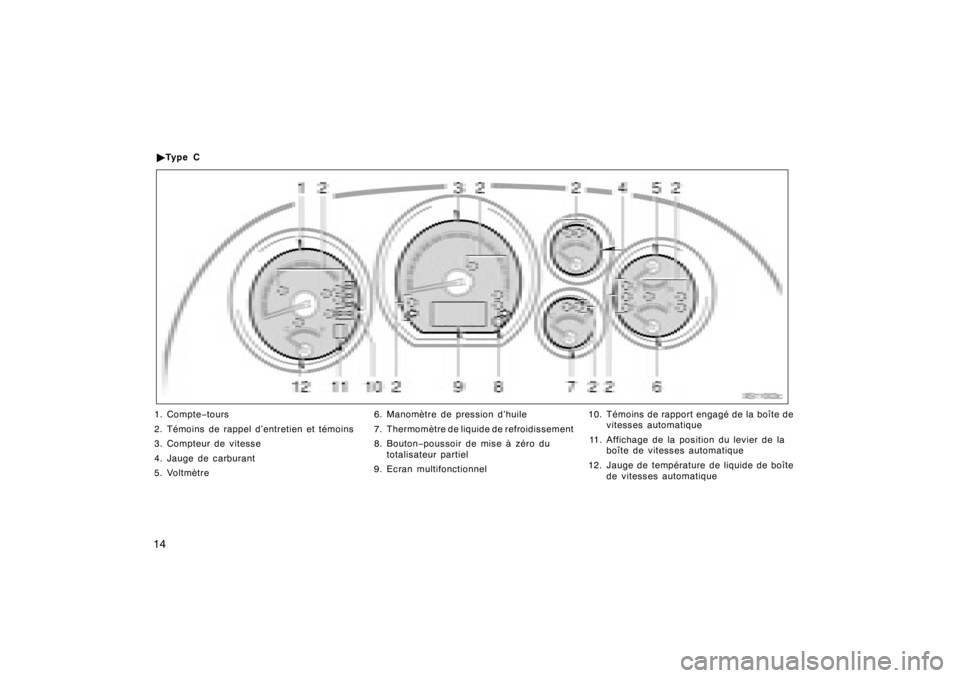

1. Compte−tours
2. Témoins de rappel d’entretien et témoins
3. Compteur de vitesse
4. Jauge de carburant
5. Voltmètre 6. Manomètre de pression d’huile
7. Thermomètre de liquide de refroidissement
8. Bouton−
poussoir de mise à zéro du
totalisateur partiel
9. Totalisateur kilométrique et deux totalisateurs partiels 10. Témoins de rapport engagé de la boîte de
vitesses automatique
11. Affichage de la position du levier de la boîte de vitesses automatique
12. Jauge de température de liquide de boîte de vitesses automatique07 08.302008 MY TUNDRA (D) L/O 0710"Ty p e B

14
XS11003c
1. Compte−tours
2. Témoins de rappel d’entretien et témoins
3. Compteur de vitesse
4. Jauge de carburant
5. Voltmètre 6. Manomètre de pression d’huile
7. Thermomètre de liquide de refroidissement
8. Bouton−
poussoir de mise à zéro du
totalisateur partiel
9. Ecran multifonctionnel 10. Témoins de rapport engagé de la boîte de
vitesses automatique
11. Affichage de la position du levier de la boîte de vitesses automatique
12. Jauge de température de liquide de boîte de vitesses automatique07 08.302008 MY TUNDRA (D) L/O 0710"Ty p e C

15
Témoin de rappel de bouclage de la ceinture de
sécurité conducteur
∗1
Témoin de pression d’huile insuffisante
∗1
Témoin de système de freinage
∗1
Témoin du circuit de charge
∗1
Témoin d’anomalie de fonctionnement
∗1
Témoin du système de freinage antiblocage
∗1
Témoin SRS
∗1
ou
Témoin de rappel de bouclage de la ceinture de
sécurité passager avant
∗1
Témoin d’activation/désactivation du coussin de
sécurité du passager
Témoin de rappel de vidange d’huile moteur
∗1
(véhicules vendus aux Etats −Unis)Témoin d’ouverture des portières
∗
1
Témoin de faible pression des pneus
∗1
Témoin de température du liquide de la
transmission automatique
∗1
Témoin de système d’antidémarr age/de dispositif
antivol
Témoin de réserve de carburant
∗ 1
Témoin principal
∗1
Témoin de niveau de liquide de lave −glace
de pare −brise insuffisant
∗
1
ou
07 08.302008 MY TUNDRA (D) L/O 0710Symboles des témoins du tableau de bord

16
∗1: Pour plus de détails, reportez −vous “Témoins de rappel
d’entretien et signaux sonores”, à la page 205 de la section 1 −6.∗
2: Si ce témoin clignote, reportez −vous à “Régulateur de vitesse”
page 271 de la section 1 −7.∗
3: Si ce témoin clignote, reportez −vous à “Système à quatre roues
motrices” page 248 de la section 1 −7.∗
4: Pour plus de détails, se reporter à “—Contacteur de
désactivation de détection de retournement des coussins de
sécurité rideau” page 119 de la section 1 −3.
Témoin du régulateur de vitesse
∗
2
Témoin de patinage
∗1
Témoin de désactivation du dispositif de contrôle
de la stabilité
∗ 1
Témoin “AUTO LSD”
Témoin des feux de routeTémoins de clignotantsTémoin des feux arrièreTémoin des quatre roues motrices à faible
vitesse
∗3
(modèles à quatre roues motrices) Témoin de mode de remorquage
Témoin des feux de croisement des pharesTémoin des quatre roues motrices à grande
vitesse
∗
3
(modèles à quatre roues motrices)
Témoin de désactivation du capteur de
retournement des sacs de sécurité gonflables
rideau
∗4
07 08.302008 MY TUNDRA (D) L/O 0710
