2008 TOYOTA TUNDRA Manuel du propriétaire (in French)

593
A: Ampoules à halogène HB3
B: Ampoules à halogène H11
C: Ampoules à halogène H10
D: Ampoules poirettes (transparentes)
E: Ampoules poirettes (ambres)
07 08.302008 MY TUNDRA (D) L/O 07 10
9005
Ty p e
W
Ampoules N °
Ampoules
Phares (feux de route)Phares (feux de croisement)
Phares antibrouillards avantFeux de stationnement et de position latéraux avantClignotants avant/feux de stationnement
Clignotants arrièreFeux de reculEclairage de plaque d’immatriculation
Troisième feu stop et lampes de plateau de
chargement
Eclairage intérieurEclairage personnel avant
Eclairage de boîte à gants
Eclairage du plancher
Eclairage de seuil de porte —
9 145
1 68
1 68
921 —
74
4
157NAK
3 157A
3 157
921 65
55
45
5
27/8
27/8
27/8
1 8
4,9
1 8
5 A
B
C
D E
E
D
D
D
D
D
D
D
D
Feux stop/arrière et feux de position arrière
—
—
1 68 5
1 ,2
1 ,4
5 DEclairage personnel arrière
—5 D

594
XS73007
1. Ouvrez le capot. Débranchez le
connecteur tout en appuyant sur le
dispositif de déverrouillage.
Si le connecteur résiste, faites −le jouer pour
le débloquer.
Si vous avez besoin de plus d’espace pour
accéder au connecteur, déplacer la batterie
vers l’arrière et desserrant l’attache de
maintien de batterie.
XS73008
2. Tournez la base de l’ampoule dans le sens inverse des aiguilles d’une montre
et enlevez l’ampoule.
XS73009
3. Branchez une nouvelle ampoule puisposez −la dans l’orifice de fixation.
Après remplacement d’une ampoule, il n’est
pas nécessaire de régler le faisceau. Lorsque
ce réglage est nécessaire, contactez votre
concessionnaire Toyota.
07 08.302008 MY TUNDRA (D) L/O 07 10—Phares (feux de route)

595
XS73010
4. Posez le connecteur sur l’ampoule.
Si la batterie a été déplacée, reposez la
batterie et vérifiez si elle est bien fixée en
l’agitant.
XS73003
1 . Ouvrez le capot. Débranchez le
connecteur tout en appuyant sur le
dispositif de déverrouillage.
Si le connecteur résiste, faites −le jouer pour
le débloquer.
XS73004
2. Tournez la base de l’ampoule dans le
sens inverse des aiguilles d’une montre
et enlevez l’ampoule.
07 08.302008 MY TUNDRA (D) L/O 07 10
—Phares (feu de croisement)

596
XS73005
3. Branchez une nouvelle ampoule puisposez −la dans l’orifice de fixation.
Après remplacement d’une ampoule, il n’est
pas nécessaire de régler le faisceau. Lorsque
ce réglage est nécessaire, contactez votre
concessionnaire Toyota.
XS73006
4. Posez le connecteur sur l’ampoule.
XS73011 a
1. Déposez les boulons et le cache.
07 08.302008 MY TUNDRA (D) L/O 07 10
—Phares antibrouillards avant

597
XS73030
2. Tournez la base de l’ampoule dans lesens inverse des aiguilles d’une montre
et enlevez l’ampoule.
Si le connecteur résiste, faites −le jouer pour
le débloquer.
XS7303 1
3. Sortez l’ampoule de la base. Placez une
ampoule neuve.
XS73032
4. Placez la base de l’ampoule dansl’orifice de montage en la tournant
dans le sens des aiguilles d’une
montre.
Après remplacement d’une ampoule, il n’est
pas nécessaire de régler le faisceau. Lorsque
ce réglage est nécessaire, contactez votre
concessionnaire Toyota.
07 08.302008 MY TUNDRA (D) L/O 07 10

598
XS73036
Déposez l’agrafe et le cache.
XS73025c
XS73026a
XS73015aXS73016
07 08.302008 MY TUNDRA (D) L/O 07 10—Feux de stationnement et de
position latéraux avant —
Clignotants avant et feux
de stationnement

599

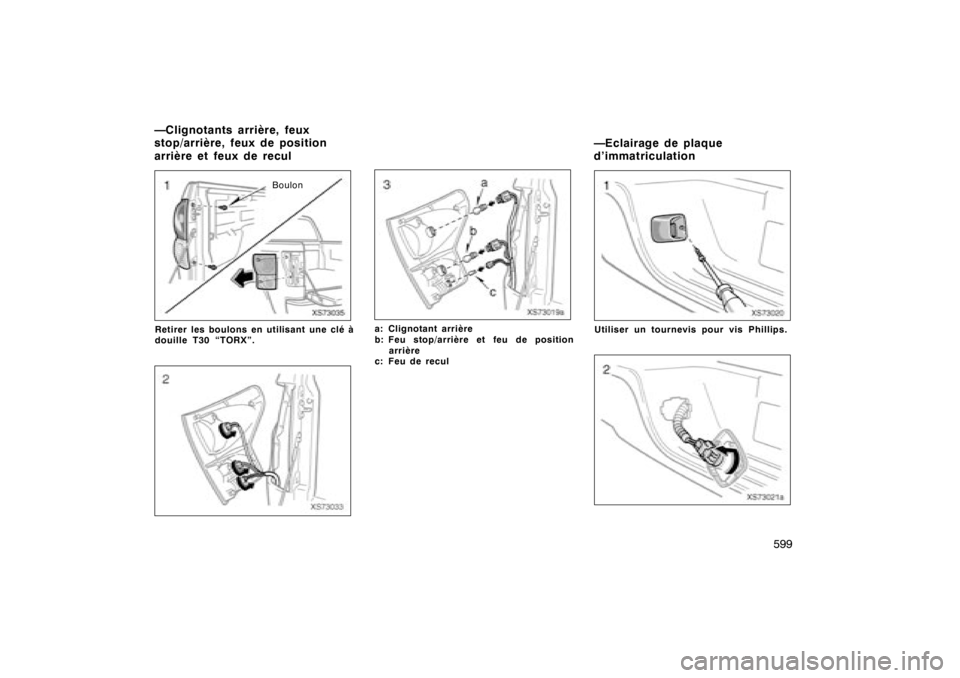

XS73035
Boulon
Retirer les boulons en utilisant une clé à
douille T30 “TORX”.
XS73033
XS73019a
a: Clignotant arrière
b: Feu stop/arrière et feu de position
arrière
c: Feu de recul
XS73020
Utiliser un tournevis pour vis Phillips.
XS7302 1a
07 08.302008 MY TUNDRA (D) L/O 07 10—Clignotants arrière, feux
stop/arrière, feux de position
arrière et feux de recul —Eclairage de plaque
d’immatriculation

600

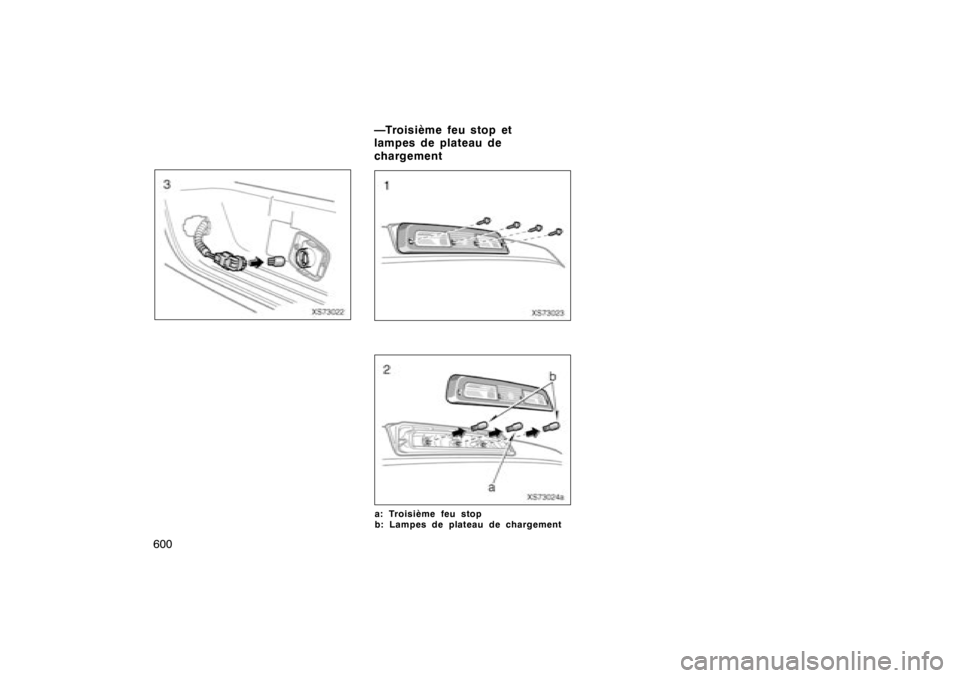

XS73022
XS73023XS73024
a: Troisième feu stop
b: Lampes de plateau de chargement
07 08.302008 MY TUNDRA (D) L/O 0710
—Troisième feu stop et
lampes de plateau de
chargement
