2008 TOYOTA TUNDRA Manuel du propriétaire (in French)

1
UTILISATION DES INSTRUMENTS ET
COMMANDESVue d’ensemble des instruments et des
commandesVue d’ensemble du tableau de bord2
............................
Vue d’ensemble des contacteurs au volant et de la console de plafond 10
..................................
Vue d’ensemble du combiné des instruments 12
..................
Symboles des témoins du tableau de bord 15
.....................
07 08.302008 MY TUNDRA (D) L/O 0710
SECTION
1
−
1

2
1. Buse de dégivrage latérale
2. Registres du tableau de bord (registreslatéraux)
3. Combiné d’instruments
4. Levier de sélecteur de transmission automatique
5. Registres du tableau de bord (ouïes centrales)
6. Boîte à gants
7. Contacteurs de verrouillage centralisé
8. Registres du tableau de bord
9. Boîtes auxiliaires
10. Porte −bouteilles
11. Bouton d’éclairage du tableau de bord
12. Eclairage intérieur/contacteur principal de l’éclairage personnel
13. Contacteur de désactivation du capteur de retournement des sacs de sécurité
gonflables rideau (contacteur “RSCA
OFF”)
14. Contacteur de témoin de chargement
15. Levier de déverrouillage du capot
16. Pédale de frein de stationnement
17. Contacteur de commande de retroviseur électrique
18. Contacteur de verrouillage du lève −vitre

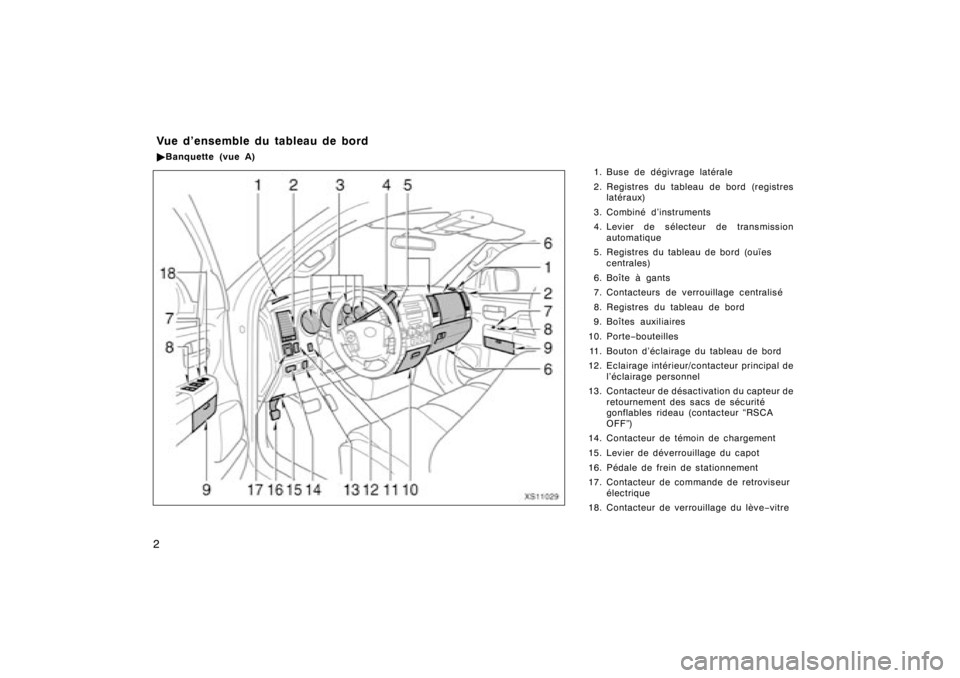

07 08.302008 MY TUNDRA (D) L/O 0710Vue d’ensemble du tableau de bord" Banquette (vue A)
XS11029

3
1. Buse de dégivrage latérale
2. Registres du tableau de bord (registreslatéraux)
3. Combiné d’instruments
4. Registres du tableau de bord (ouïes centrales)
5. Boîte à gants
6. Contacteurs de verrouillage centralisé
7. Registres du tableau de bord
8. Boîtes auxiliaires
9. Adaptateur d’entrée A/V (avec système de
divertissement des sièges arrière)
10. Douille d’alimentation 11. Aérateurs arrière (modèles Crew Max)
12. Boîtier de console centrale
13. Cendrier
14. Porte −gobelets
15. Levier de sélecteur de transmission automatique
16. Commande d’éclairage du tableau de bord
17. Eclairage intérieur/contacteur principal de l’éclairage personnel
18. Contacteur de désactivation du capteur de retournement des coussins de sécurité
rideau (contacteur “RSCA OFF”)

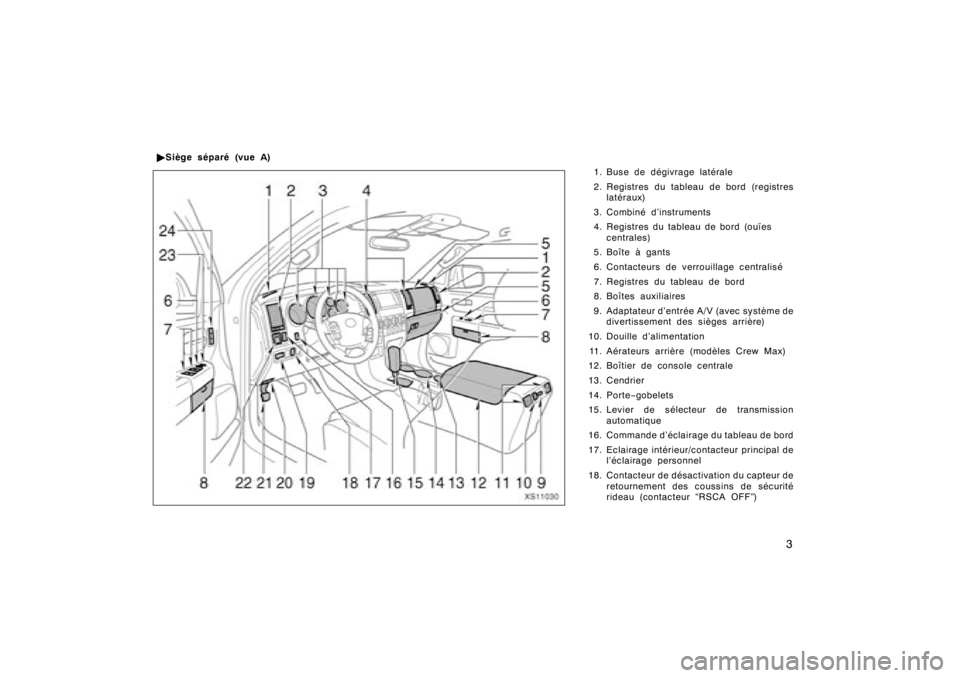

07 08.302008 MY TUNDRA (D) L/O 0710"Siège séparé (vue A)
XS11030

419. Contacteur de témoin de chargement
20. Levier de déverrouillage du capot
21. Pédale de frein de stationnement
22. Contacteur de commande de retroviseurélectrique
23. Contacteur de verrouillage du lève −vitre
24. Contacteur de mémorisation de la position de conduite07 08.302008 MY TUNDRA (D) L/O 0710

5
1. Contacteurs de phares, de clignotants etde projecteurs antibrouillards avant
2. Contacteurs d’essuie− glace et de
lave −glace
3. Contacteur de commande du combiné d’accessoires
4. Contacteur du système d’aide au stationnement intuitif
5. Contacteur de feux de détresse
6. Système audio ou système de navigation
y compris système audio (Pour le
système de navigation, r eportez−vous au
“Système de navigation Manuel du
propriétaire” fourni séparément.)
7. Commandes de climatisation
8. Désembueurs des rétroviseurs extérieurs et/ou contacteur du dégivreur
d’essuie −glace avant/Désembueurs des
rétroviseurs extérieurs et de la lunette
arrière et/ou contacteur du dégivreur
d’essuie −glace avant
9. Témoin de rappel de bouclage de la ceinture de sécurité passager avant
10. Témoins d’activation/désactivation du coussin de sécurité du passager
11. Contacteur marche −arrêt manuel du sac
gonflable de sécurité côté passager
(modèles Regular cab)
12. Adaptateur AUX

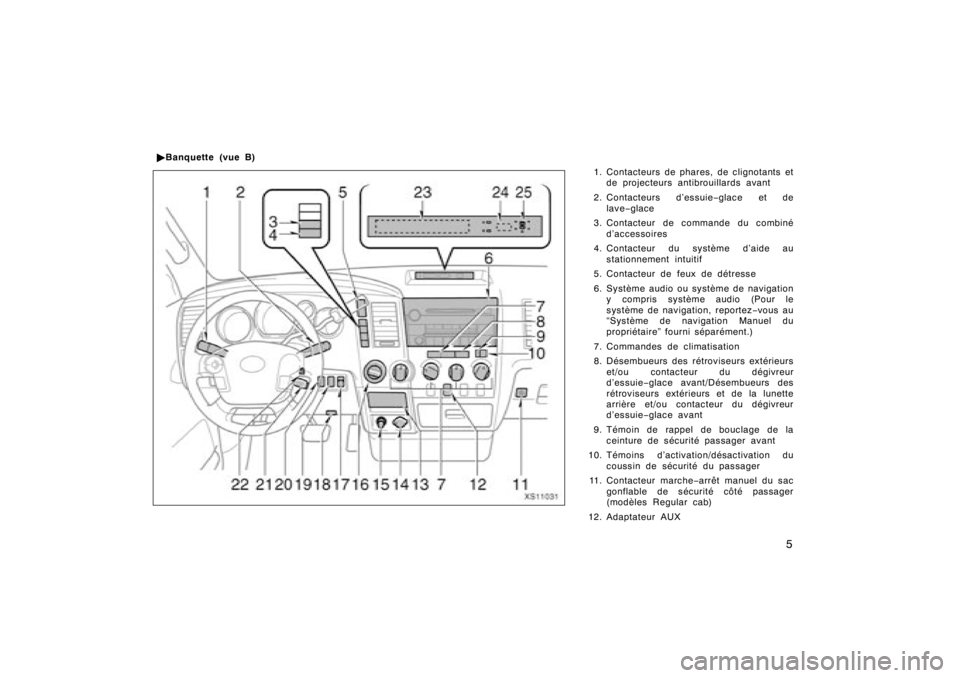

07 08.302008 MY TUNDRA (D) L/O 0710" Banquette (vue B)
XS11031

613. Cendrier
14. Douille d’alimentation
15. Allume−cigare
16. Bouton du contacteur de commande de transmission avant
(modèles à quatre roues motrices)
17. Contacteur de lunette arrière électrique (modèles Crew Max)
18. Contacteur de réinitialisation de faible pression des pneus
19. Contacteur “VSC OFF”
20. Contacteur principal de douille d’alimentation (avec système de
divertissement des sièges arrière)
21. Contacteur du régulateur de vitesse
22. Contacteur de moteur
23. Combiné d’accessoires
24. Témoin de système d’antidémarr age/de
dispositif antivol
25. Témoins du système d’aide au stationnement intuitif07 08.302008 MY TUNDRA (D) L/O 0710

7
1. Contacteurs de phares, de clignotants etde projecteurs antibrouillards avant
2. Contacteurs d’essuie− glace et de
lave −glace
3. Contacteurs de commande du combiné d’accessoires
4. Contacteur du système d’aide au stationnement intuitif
5. Contacteur de feux de détresse
6. Système audio ou système de navigation
y compris système audio (Pour le
système de navigation, r eportez−vous au
“Système de navigation Manuel du
propriétaire” fourni séparément.)
7. Commandes de climatisation
8. Désembueurs des rétroviseurs extérieurs et/ou contacteur du dégivreur
d’essuie −glace avant/Désembueurs des
rétroviseurs extérieurs et de la lunette
arrière et/ou contacteur du dégivreur
d’essuie −glace avant
9. Témoin de rappel de bouclage de la ceinture de sécurité passager avant
10. Témoins d’activation/désactivation du coussin de sécurité du passager
11. Contacteur marche −arrêt manuel du
coussin de sécurité côté passager
(modèles Regular cab)
12. Douille d’alimentation

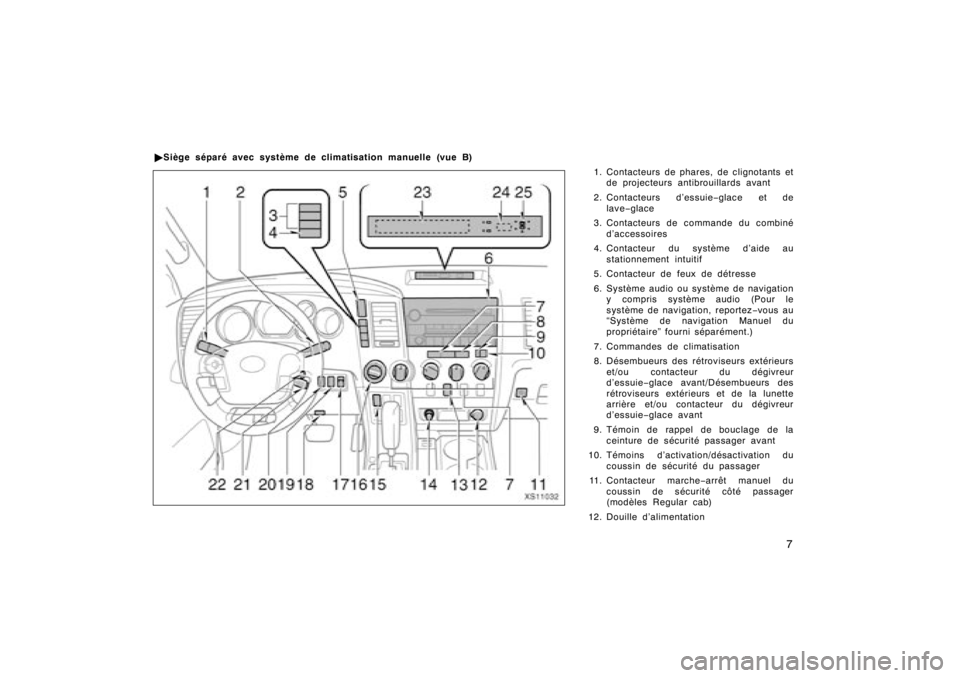

07 08.302008 MY TUNDRA (D) L/O 0710" Siège séparé avec système de climatisation manuelle (vue B)
XS11032

813. Adaptateur AUX
14. Allume−cigare
15. Contacteur “TOW/HAUL”
16. Bouton du contacteur de commande de transmission avant
(modèles à quatre roues motrices)
17. Contacteur de lunette arrière électrique (modèles Crew Max)
18. Contacteur de réinitialisation de faible pression des pneus
19. Contacteur “VSC OFF”
20. Contacteur principal de douille d’alimentation (avec système de
divertissement des sièges arrière)
21. Contacteur du régulateur de vitesse
22. Contacteur de moteur
23. Combiné d’accessoires
24. Témoin de système d’antidémarr age/de
dispositif antivol
25. Témoins du système d’aide au stationnement intuitif07 08.302008 MY TUNDRA (D) L/O 0710
