Page 2089 of 2889
Fig. 270 Solenoid Assembly Screws
1 - OVERDRIVE/CONVERTER CLUTCH SOLENOID ASSEMBLY
2 - HARNESS
Fig. 271 Solenoid Assembly
1 - GOVERNOR SOLENOID WIRES
2 - CONVERTER CLUTCH SOLENOID
3 - SOLENOID SCREWS
4 - GOVERNOR SENSOR WIRES
5 - OVERDRIVE SOLENOID
6 - HARNESS
7 - CASE CONNECTOR
Fig. 272 Boost Valve
1 - BOOST VALVE HOUSING AND COVER
2 - BOOST VALVE TUBE
Fig. 273 Boost Valve Components
1 - SPRING AND VALVE RETAINER
2 - COVER SCREWS
3 - BOOST VALVE COVER
4 - BOOST VALVE PLUG
5 - BOOST VALVE
6 - BOOST VALVE SPRING
21 - 454 AUTOMATIC TRANSMISSION - 44REBR/BE
VALVE BODY (Continued)
Page 2090 of 2889

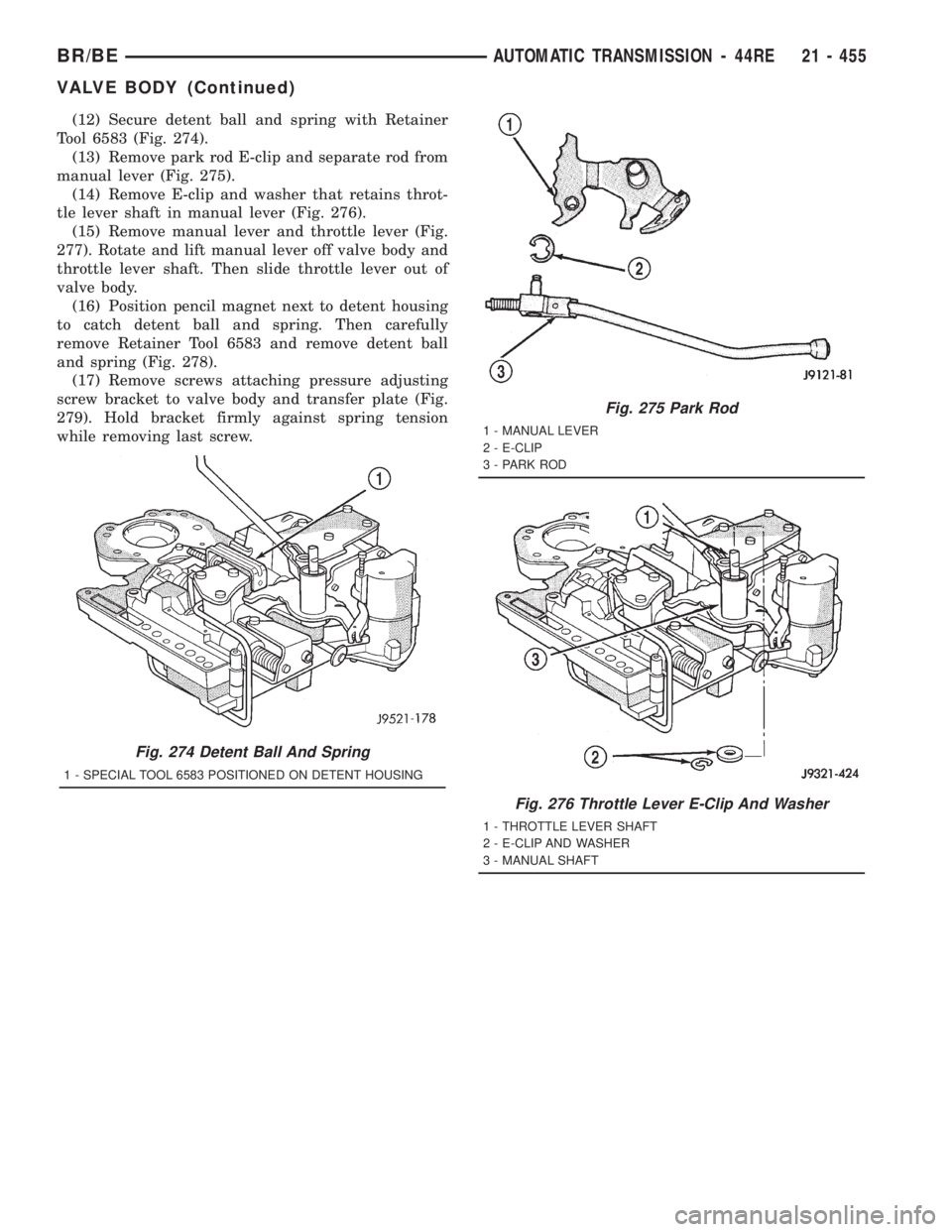

(12) Secure detent ball and spring with Retainer
Tool 6583 (Fig. 274).
(13) Remove park rod E-clip and separate rod from
manual lever (Fig. 275).
(14) Remove E-clip and washer that retains throt-
tle lever shaft in manual lever (Fig. 276).
(15) Remove manual lever and throttle lever (Fig.
277). Rotate and lift manual lever off valve body and
throttle lever shaft. Then slide throttle lever out of
valve body.
(16) Position pencil magnet next to detent housing
to catch detent ball and spring. Then carefully
remove Retainer Tool 6583 and remove detent ball
and spring (Fig. 278).
(17) Remove screws attaching pressure adjusting
screw bracket to valve body and transfer plate (Fig.
279). Hold bracket firmly against spring tension
while removing last screw.
Fig. 274 Detent Ball And Spring
1 - SPECIAL TOOL 6583 POSITIONED ON DETENT HOUSING
Fig. 275 Park Rod
1 - MANUAL LEVER
2 - E-CLIP
3 - PARK ROD
Fig. 276 Throttle Lever E-Clip And Washer
1 - THROTTLE LEVER SHAFT
2 - E-CLIP AND WASHER
3 - MANUAL SHAFT
BR/BEAUTOMATIC TRANSMISSION - 44RE 21 - 455
VALVE BODY (Continued)
Page 2091 of 2889

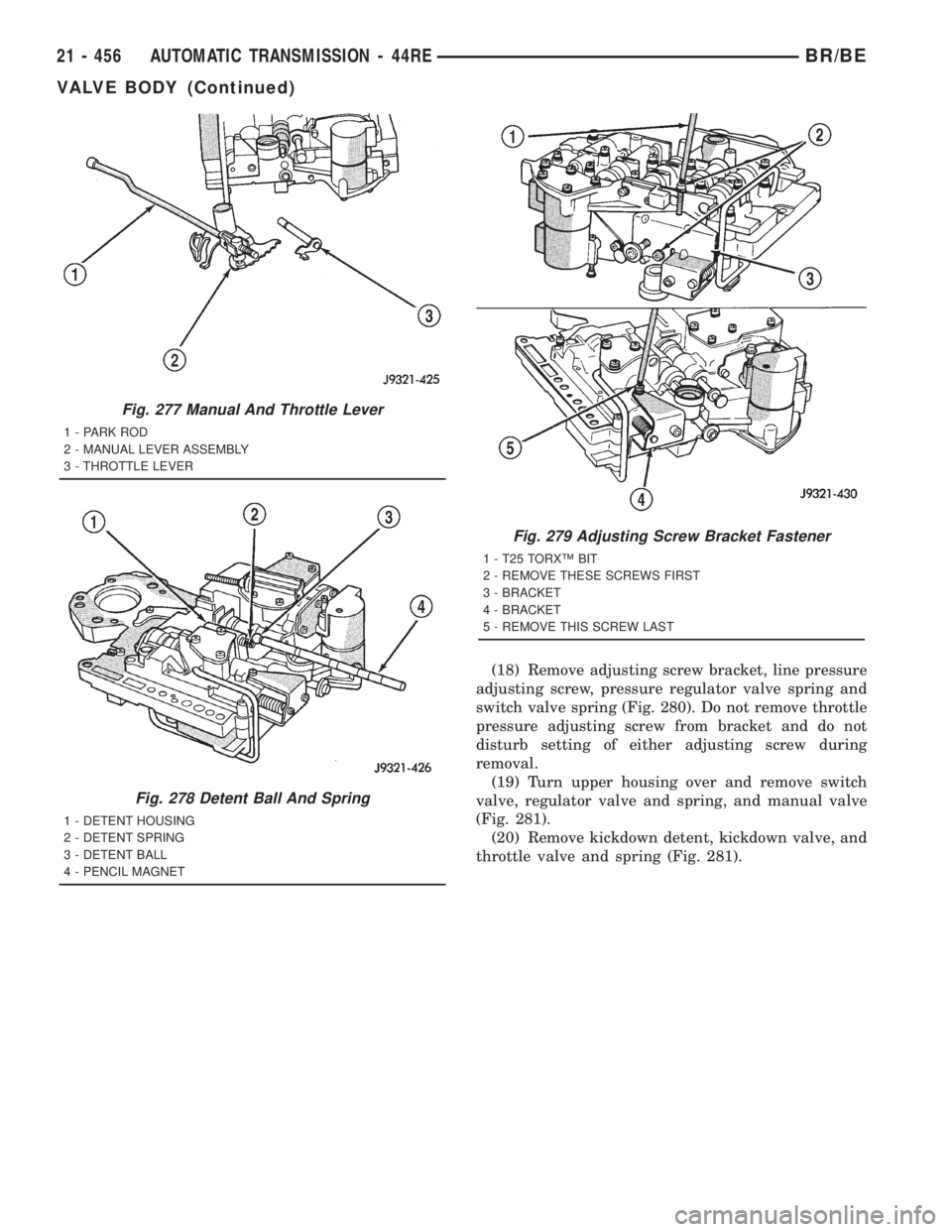

(18) Remove adjusting screw bracket, line pressure
adjusting screw, pressure regulator valve spring and
switch valve spring (Fig. 280). Do not remove throttle
pressure adjusting screw from bracket and do not
disturb setting of either adjusting screw during
removal.
(19) Turn upper housing over and remove switch
valve, regulator valve and spring, and manual valve
(Fig. 281).
(20) Remove kickdown detent, kickdown valve, and
throttle valve and spring (Fig. 281).
Fig. 277 Manual And Throttle Lever
1 - PARK ROD
2 - MANUAL LEVER ASSEMBLY
3 - THROTTLE LEVER
Fig. 278 Detent Ball And Spring
1 - DETENT HOUSING
2 - DETENT SPRING
3 - DETENT BALL
4 - PENCIL MAGNET
Fig. 279 Adjusting Screw Bracket Fastener
1 - T25 TORXŸ BIT
2 - REMOVE THESE SCREWS FIRST
3 - BRACKET
4 - BRACKET
5 - REMOVE THIS SCREW LAST
21 - 456 AUTOMATIC TRANSMISSION - 44REBR/BE
VALVE BODY (Continued)
Page 2092 of 2889

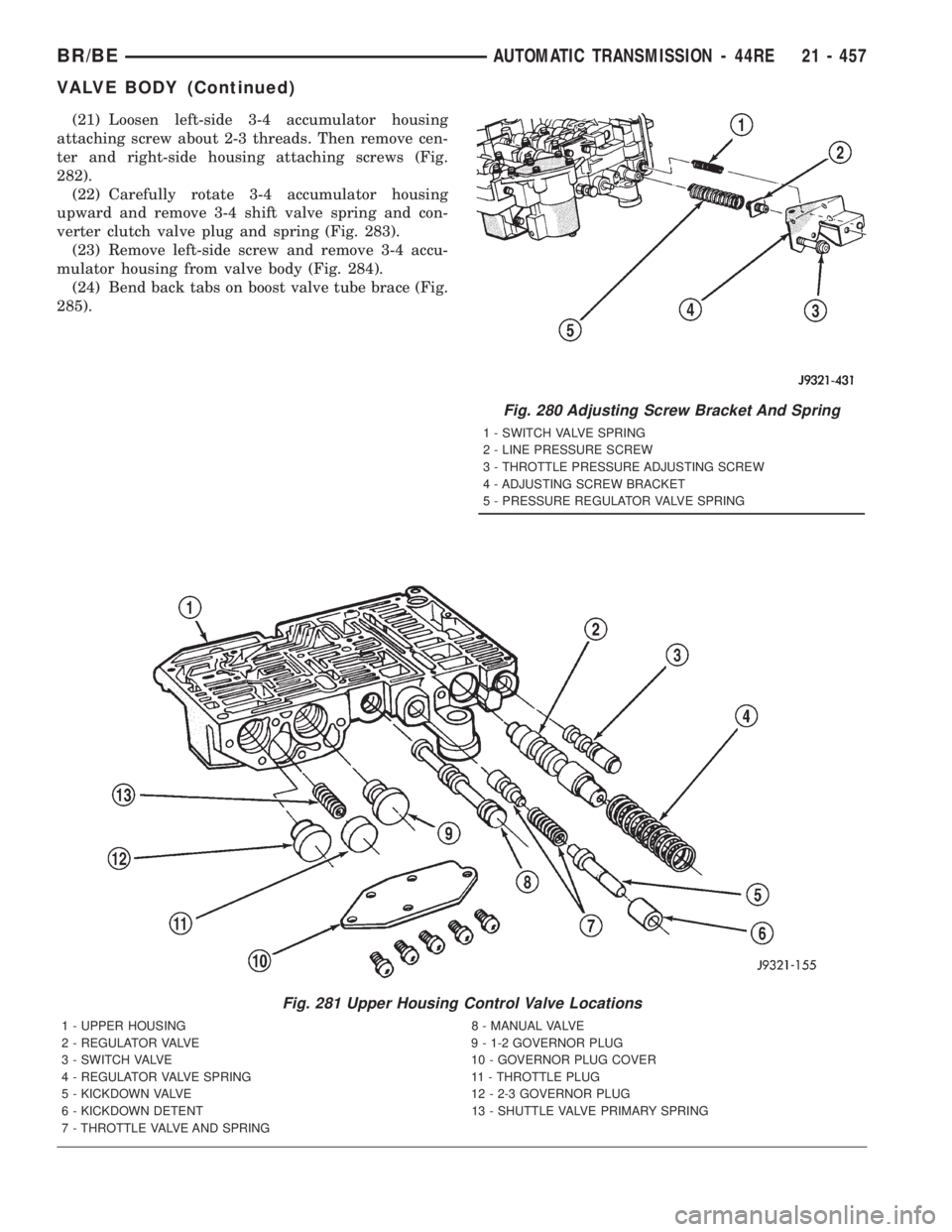

(21) Loosen left-side 3-4 accumulator housing
attaching screw about 2-3 threads. Then remove cen-
ter and right-side housing attaching screws (Fig.
282).
(22) Carefully rotate 3-4 accumulator housing
upward and remove 3-4 shift valve spring and con-
verter clutch valve plug and spring (Fig. 283).
(23) Remove left-side screw and remove 3-4 accu-
mulator housing from valve body (Fig. 284).
(24) Bend back tabs on boost valve tube brace (Fig.
285).
Fig. 281 Upper Housing Control Valve Locations
1 - UPPER HOUSING 8 - MANUAL VALVE
2 - REGULATOR VALVE 9 - 1-2 GOVERNOR PLUG
3 - SWITCH VALVE 10 - GOVERNOR PLUG COVER
4 - REGULATOR VALVE SPRING 11 - THROTTLE PLUG
5 - KICKDOWN VALVE 12 - 2-3 GOVERNOR PLUG
6 - KICKDOWN DETENT 13 - SHUTTLE VALVE PRIMARY SPRING
7 - THROTTLE VALVE AND SPRING
Fig. 280 Adjusting Screw Bracket And Spring
1 - SWITCH VALVE SPRING
2 - LINE PRESSURE SCREW
3 - THROTTLE PRESSURE ADJUSTING SCREW
4 - ADJUSTING SCREW BRACKET
5 - PRESSURE REGULATOR VALVE SPRING
BR/BEAUTOMATIC TRANSMISSION - 44RE 21 - 457
VALVE BODY (Continued)
Page 2093 of 2889

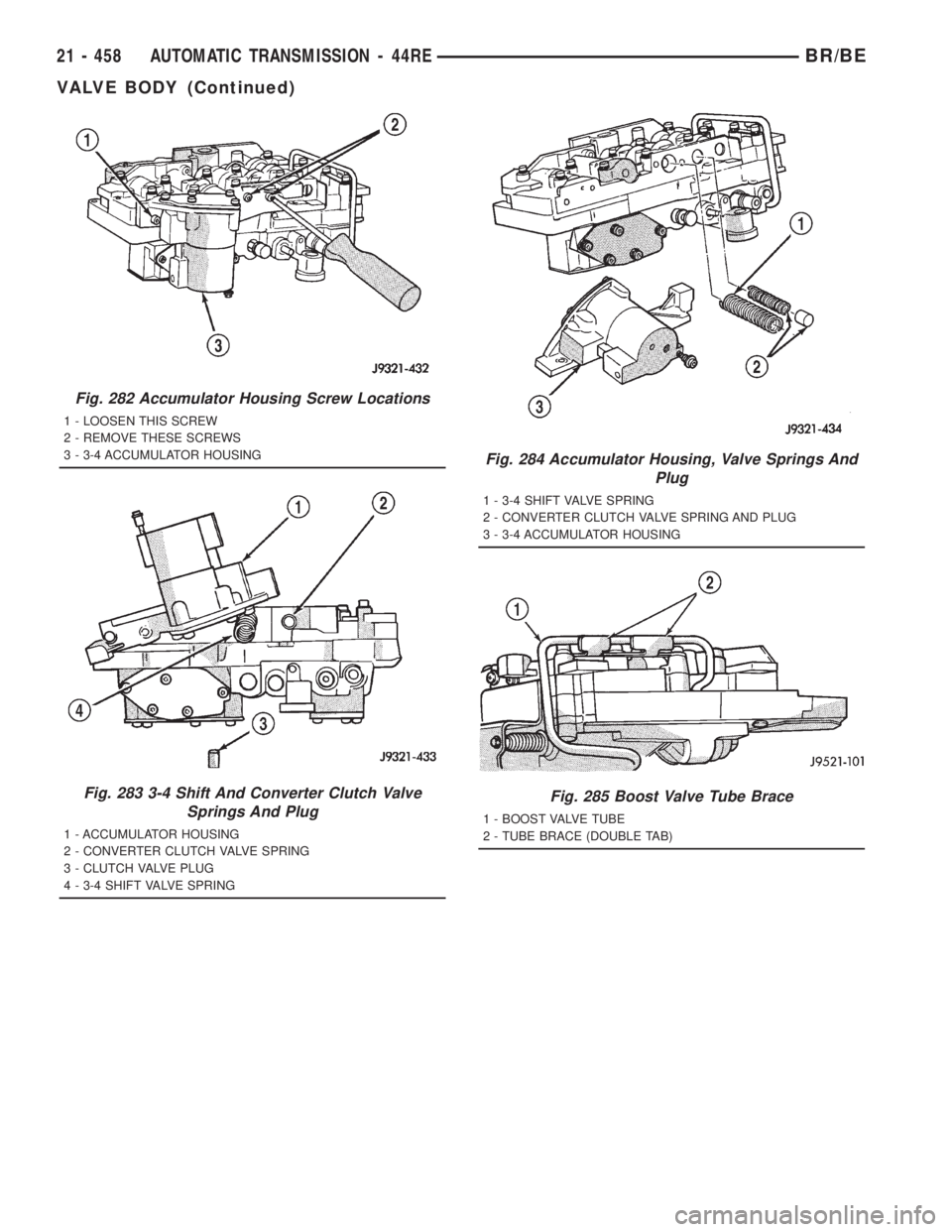

Fig. 282 Accumulator Housing Screw Locations
1 - LOOSEN THIS SCREW
2 - REMOVE THESE SCREWS
3 - 3-4 ACCUMULATOR HOUSING
Fig. 283 3-4 Shift And Converter Clutch Valve
Springs And Plug
1 - ACCUMULATOR HOUSING
2 - CONVERTER CLUTCH VALVE SPRING
3 - CLUTCH VALVE PLUG
4 - 3-4 SHIFT VALVE SPRING
Fig. 284 Accumulator Housing, Valve Springs And
Plug
1 - 3-4 SHIFT VALVE SPRING
2 - CONVERTER CLUTCH VALVE SPRING AND PLUG
3 - 3-4 ACCUMULATOR HOUSING
Fig. 285 Boost Valve Tube Brace
1 - BOOST VALVE TUBE
2 - TUBE BRACE (DOUBLE TAB)
21 - 458 AUTOMATIC TRANSMISSION - 44REBR/BE
VALVE BODY (Continued)
Page 2094 of 2889

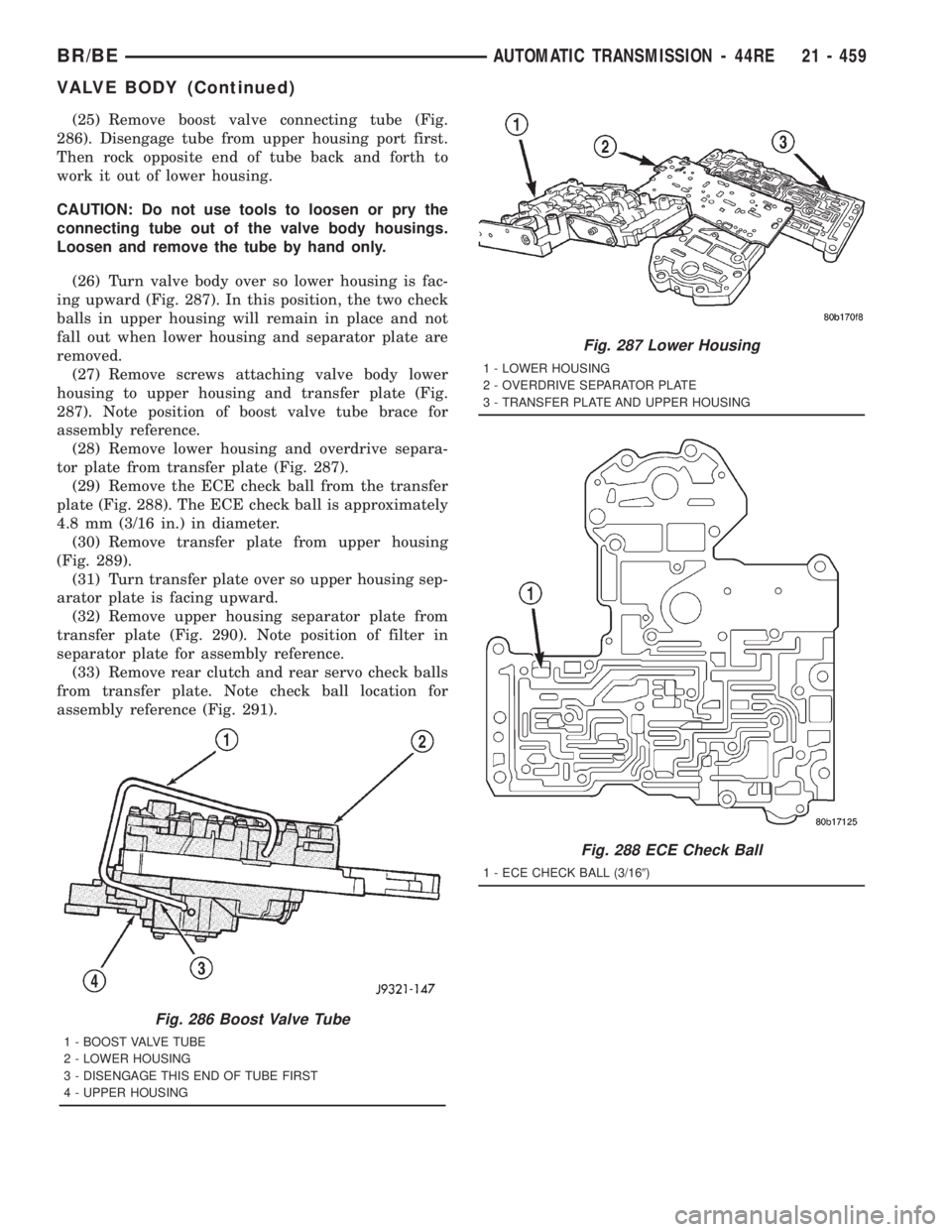

(25) Remove boost valve connecting tube (Fig.
286). Disengage tube from upper housing port first.
Then rock opposite end of tube back and forth to
work it out of lower housing.
CAUTION: Do not use tools to loosen or pry the
connecting tube out of the valve body housings.
Loosen and remove the tube by hand only.
(26) Turn valve body over so lower housing is fac-
ing upward (Fig. 287). In this position, the two check
balls in upper housing will remain in place and not
fall out when lower housing and separator plate are
removed.
(27) Remove screws attaching valve body lower
housing to upper housing and transfer plate (Fig.
287). Note position of boost valve tube brace for
assembly reference.
(28) Remove lower housing and overdrive separa-
tor plate from transfer plate (Fig. 287).
(29) Remove the ECE check ball from the transfer
plate (Fig. 288). The ECE check ball is approximately
4.8 mm (3/16 in.) in diameter.
(30) Remove transfer plate from upper housing
(Fig. 289).
(31) Turn transfer plate over so upper housing sep-
arator plate is facing upward.
(32) Remove upper housing separator plate from
transfer plate (Fig. 290). Note position of filter in
separator plate for assembly reference.
(33) Remove rear clutch and rear servo check balls
from transfer plate. Note check ball location for
assembly reference (Fig. 291).
Fig. 286 Boost Valve Tube
1 - BOOST VALVE TUBE
2 - LOWER HOUSING
3 - DISENGAGE THIS END OF TUBE FIRST
4 - UPPER HOUSING
Fig. 287 Lower Housing
1 - LOWER HOUSING
2 - OVERDRIVE SEPARATOR PLATE
3 - TRANSFER PLATE AND UPPER HOUSING
Fig. 288 ECE Check Ball
1 - ECE CHECK BALL (3/169)
BR/BEAUTOMATIC TRANSMISSION - 44RE 21 - 459
VALVE BODY (Continued)
Page 2095 of 2889

VALVE BODY UPPER HOUSING
(1) Note location of check balls in valve body upper
housing (Fig. 292). Then remove the one large diam-
eter and the six smaller diameter check balls.
(2) Remove governor plug and shuttle valve covers
(Fig. 294).
(3) Remove E-clip that secures shuttle valve sec-
ondary spring on valve stem (Fig. 293).
(4) Remove throttle plug, primary spring, shuttle
valve, secondary spring, and spring guides (Fig. 294).
(5) Remove boost valve retainer, spring and valve
if not previously removed.
(6) Remove throttle plug and 1-2 and 2-3 governor
plugs (Fig. 281).
(7) Turn upper housing around and remove limit
valve and shift valve covers (Fig. 295).
(8) Remove limit valve housing. Then remove
retainer, spring, limit valve, and 2-3 throttle plug
from limit valve housing (Fig. 295).
(9) Remove 1-2 shift control valve and spring (Fig.
295).
(10) Remove 1-2 shift valve and spring (Fig. 295).
(11) Remove 2-3 shift valve and spring from valve
body (Fig. 295).
(12) Remove pressure plug cover (Fig. 295).
(13) Remove line pressure plug, sleeve, throttle
pressure plug and spring (Fig. 295).

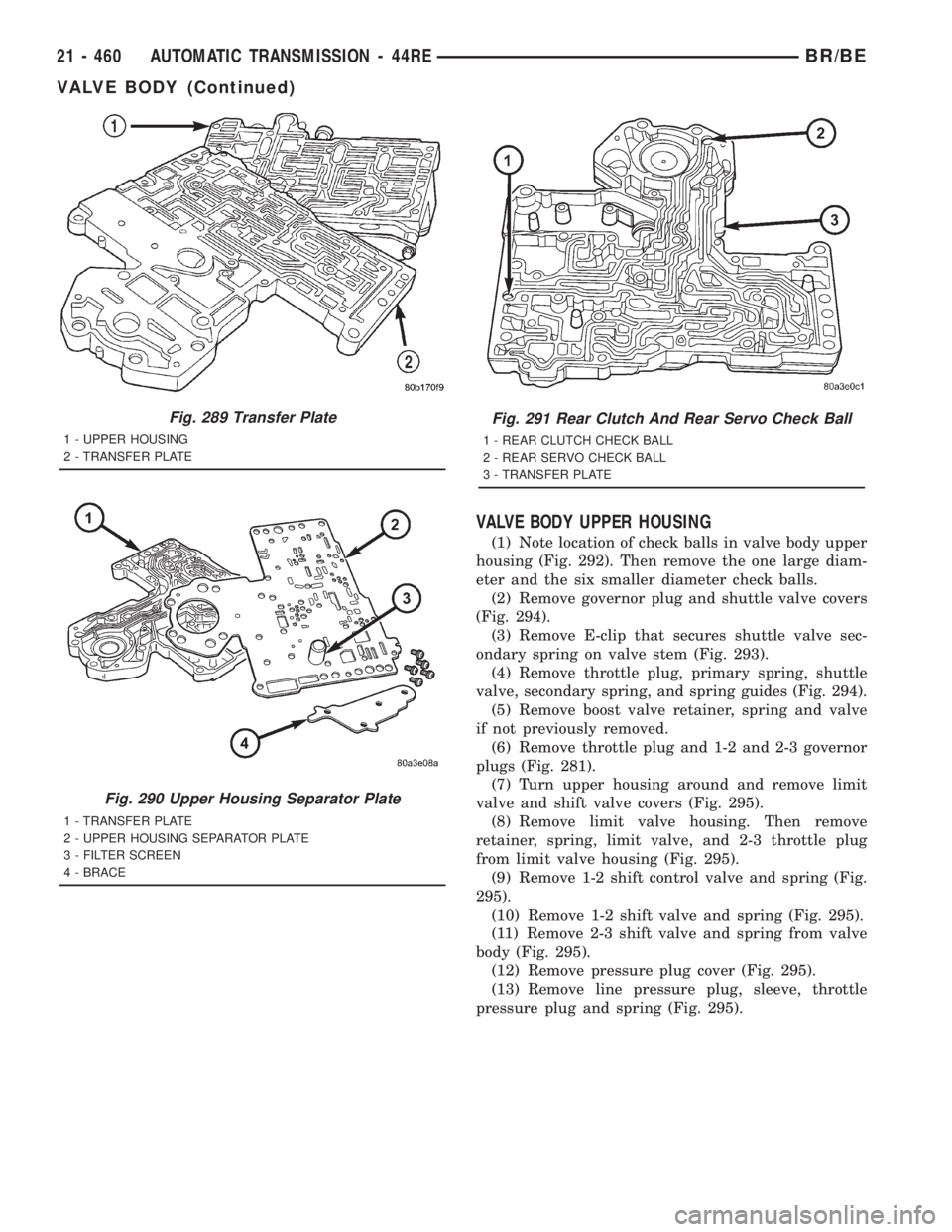

Fig. 289 Transfer Plate
1 - UPPER HOUSING
2 - TRANSFER PLATE
Fig. 290 Upper Housing Separator Plate
1 - TRANSFER PLATE
2 - UPPER HOUSING SEPARATOR PLATE
3 - FILTER SCREEN
4 - BRACE
Fig. 291 Rear Clutch And Rear Servo Check Ball
1 - REAR CLUTCH CHECK BALL
2 - REAR SERVO CHECK BALL
3 - TRANSFER PLATE
21 - 460 AUTOMATIC TRANSMISSION - 44REBR/BE
VALVE BODY (Continued)
Page 2096 of 2889

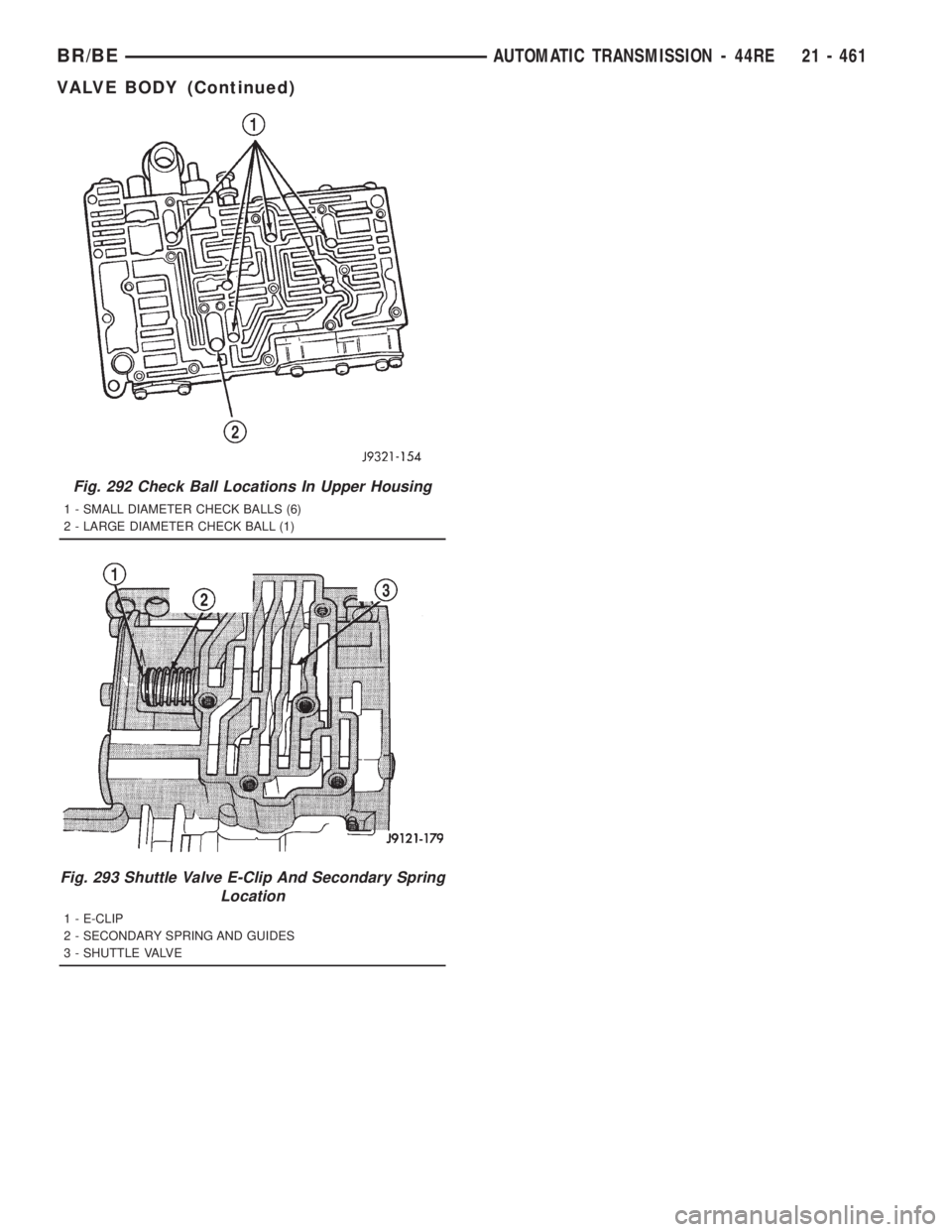

Fig. 292 Check Ball Locations In Upper Housing
1 - SMALL DIAMETER CHECK BALLS (6)
2 - LARGE DIAMETER CHECK BALL (1)
Fig. 293 Shuttle Valve E-Clip And Secondary Spring
Location
1 - E-CLIP
2 - SECONDARY SPRING AND GUIDES
3 - SHUTTLE VALVE
BR/BEAUTOMATIC TRANSMISSION - 44RE 21 - 461
VALVE BODY (Continued)
