2023 TOYOTA BZ4X Manuale duso (in Italian)

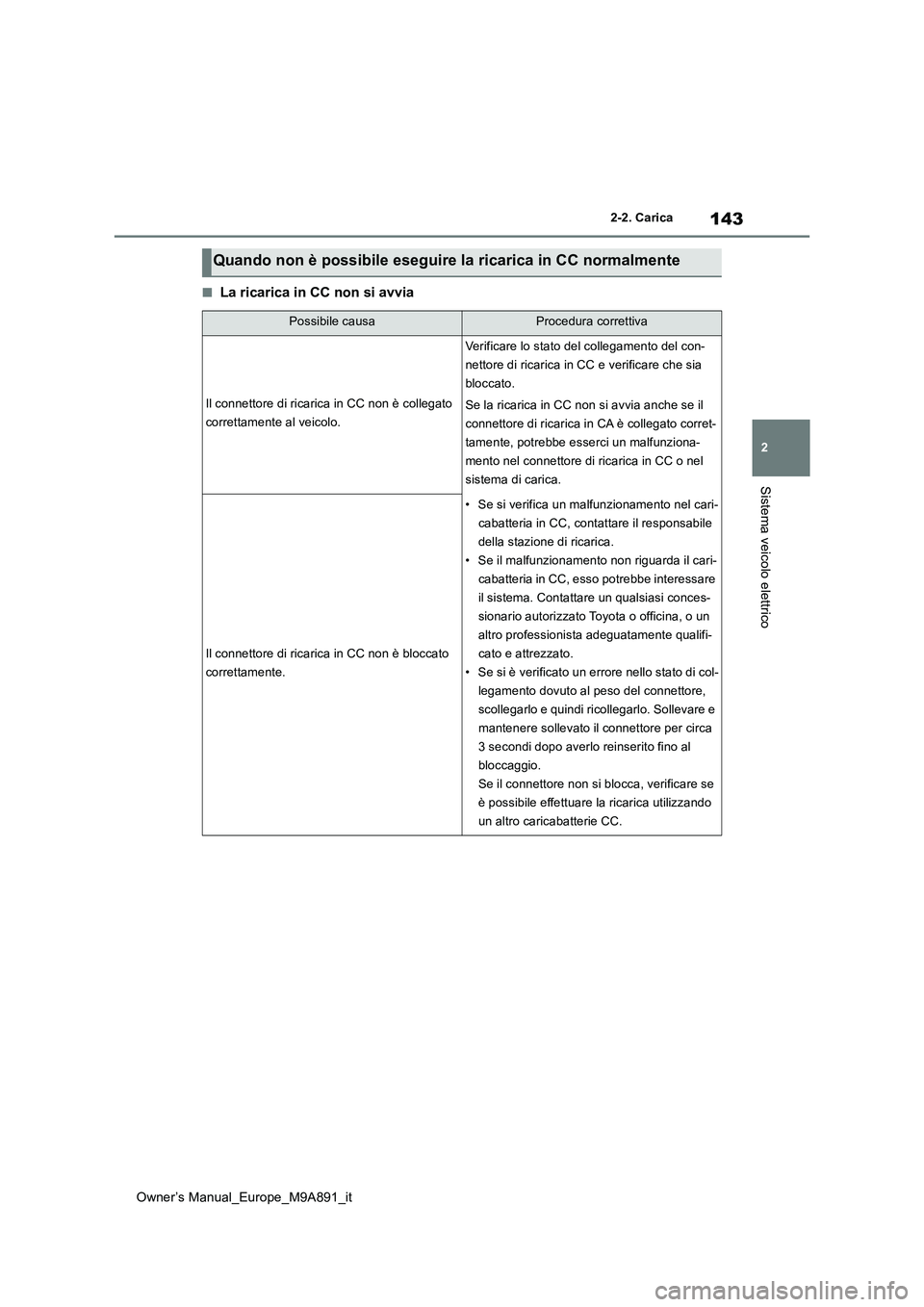

143
2
Owner’s Manual_Europe_M9A891_it
2-2. Carica
Sistema veicolo elettrico
■La ricarica in CC non si avvia
Quando non è possibile eseguire la ricarica in CC normalmente
Possibile causaProcedura correttiva
Il connettore di ricarica in CC non è collegato
correttamente al veicolo.
Verificare lo stato del collegamento del con-
nettore di ricarica in CC e verificare che sia
bloccato.
Se la ricarica in CC non si avvia anche se il
connettore di ricarica in CA è collegato corret-
tamente, potrebbe esserci un malfunziona-
mento nel connettore di ricarica in CC o nel
sistema di carica.
Il connettore di ricarica in CC non è bloccato
correttamente.
• Se si verifica un malfunzionamento nel cari-
cabatteria in CC, contattare il responsabile
della stazione di ricarica.
• Se il malfunzionamento non riguarda il cari-
cabatteria in CC, esso potrebbe interessare
il sistema. Contattare un qualsiasi conces-
sionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualifi-
cato e attrezzato.
• Se si è verificato un errore nello stato di col-
legamento dovuto al peso del connettore,
scollegarlo e quindi ricollegarlo. Sollevare e
mantenere sollevato il connettore per circa
3 secondi dopo averlo reinserito fino al
bloccaggio.
Se il connettore non si blocca, verificare se
è possibile effettuare la ricarica utilizzando
un altro caricabatterie CC.

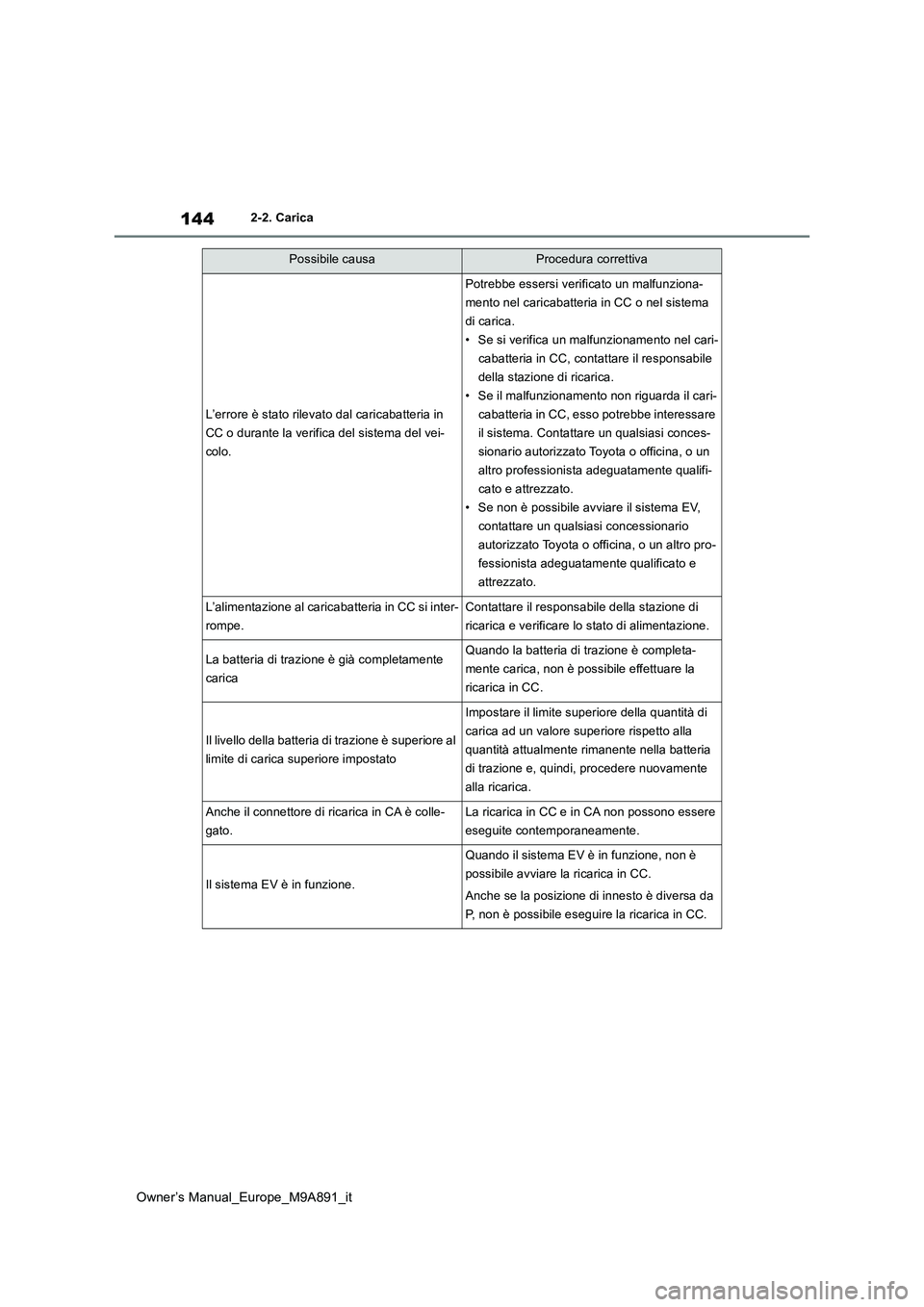

144
Owner’s Manual_Europe_M9A891_it
2-2. Carica
L’errore è stato rilevato dal caricabatteria in
CC o durante la verifica del sistema del vei-
colo.
Potrebbe essersi verificato un malfunziona-
mento nel caricabatteria in CC o nel sistema
di carica.
• Se si verifica un malfunzionamento nel cari-
cabatteria in CC, contattare il responsabile
della stazione di ricarica.
• Se il malfunzionamento non riguarda il cari-
cabatteria in CC, esso potrebbe interessare
il sistema. Contattare un qualsiasi conces-
sionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualifi-
cato e attrezzato.
• Se non è possibile avviare il sistema EV,
contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e
attrezzato.
L’alimentazione al caricabatteria in CC si inter-
rompe.
Contattare il responsabile della stazione di
ricarica e verificare lo stato di alimentazione.
La batteria di trazione è già completamente
carica
Quando la batteria di trazione è completa-
mente carica, non è possibile effettuare la
ricarica in CC.
Il livello della batteria di trazione è superiore al
limite di carica superiore impostato
Impostare il limite superiore della quantità di
carica ad un valore superiore rispetto alla
quantità attualmente rimanente nella batteria
di trazione e, quindi, procedere nuovamente
alla ricarica.
Anche il connettore di ricarica in CA è colle-
gato.
La ricarica in CC e in CA non possono essere
eseguite contemporaneamente.
Il sistema EV è in funzione.
Quando il sistema EV è in funzione, non è
possibile avviare la ricarica in CC.
Anche se la posizione di innesto è diversa da
P, non è possibile eseguire la ricarica in CC.
Possibile causaProcedura correttiva

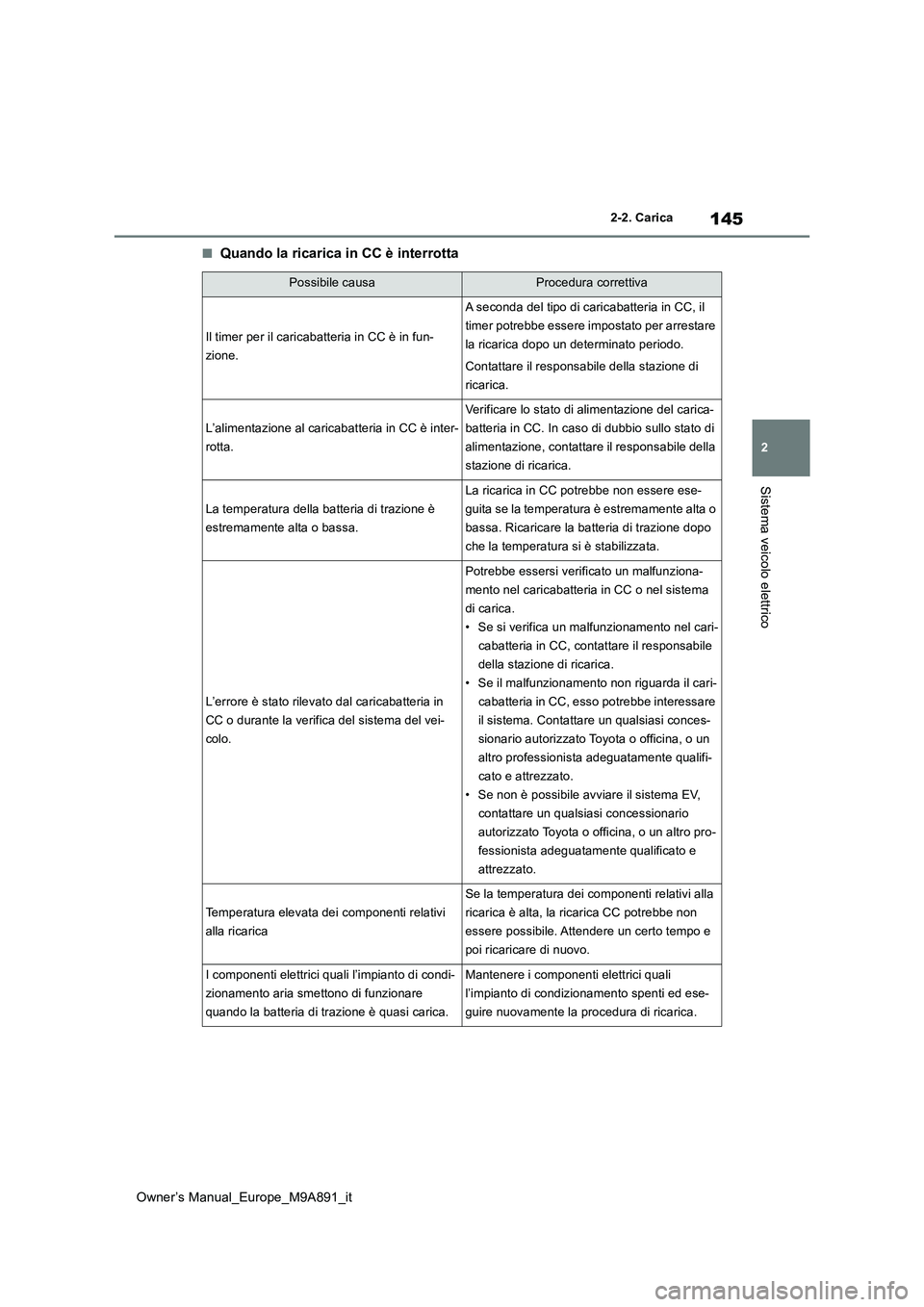

145
2
Owner’s Manual_Europe_M9A891_it
2-2. Carica
Sistema veicolo elettrico
■Quando la ricarica in CC è interrotta
Possibile causaProcedura correttiva
Il timer per il caricabatteria in CC è in fun-
zione.
A seconda del tipo di caricabatteria in CC, il
timer potrebbe essere impostato per arrestare
la ricarica dopo un determinato periodo.
Contattare il responsabile della stazione di
ricarica.
L’alimentazione al caricabatteria in CC è inter-
rotta.
Verificare lo stato di alimentazione del carica-
batteria in CC. In caso di dubbio sullo stato di
alimentazione, contattare il responsabile della
stazione di ricarica.
La temperatura della batteria di trazione è
estremamente alta o bassa.
La ricarica in CC potrebbe non essere ese-
guita se la temperatura è estremamente alta o
bassa. Ricaricare la batteria di trazione dopo
che la temperatura si è stabilizzata.
L’errore è stato rilevato dal caricabatteria in
CC o durante la verifica del sistema del vei-
colo.
Potrebbe essersi verificato un malfunziona-
mento nel caricabatteria in CC o nel sistema
di carica.
• Se si verifica un malfunzionamento nel cari-
cabatteria in CC, contattare il responsabile
della stazione di ricarica.
• Se il malfunzionamento non riguarda il cari-
cabatteria in CC, esso potrebbe interessare
il sistema. Contattare un qualsiasi conces-
sionario autorizzato Toyota o officina, o un
altro professionista adeguatamente qualifi-
cato e attrezzato.
• Se non è possibile avviare il sistema EV,
contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e
attrezzato.
Temperatura elevata dei componenti relativi
alla ricarica
Se la temperatura dei componenti relativi alla
ricarica è alta, la ricarica CC potrebbe non
essere possibile. Attendere un certo tempo e
poi ricaricare di nuovo.
I componenti elettrici quali l’impianto di condi-
zionamento aria smettono di funzionare
quando la batteria di trazione è quasi carica.
Mantenere i componenti elettrici quali
l’impianto di condizionamento spenti ed ese-
guire nuovamente la procedura di ricarica.

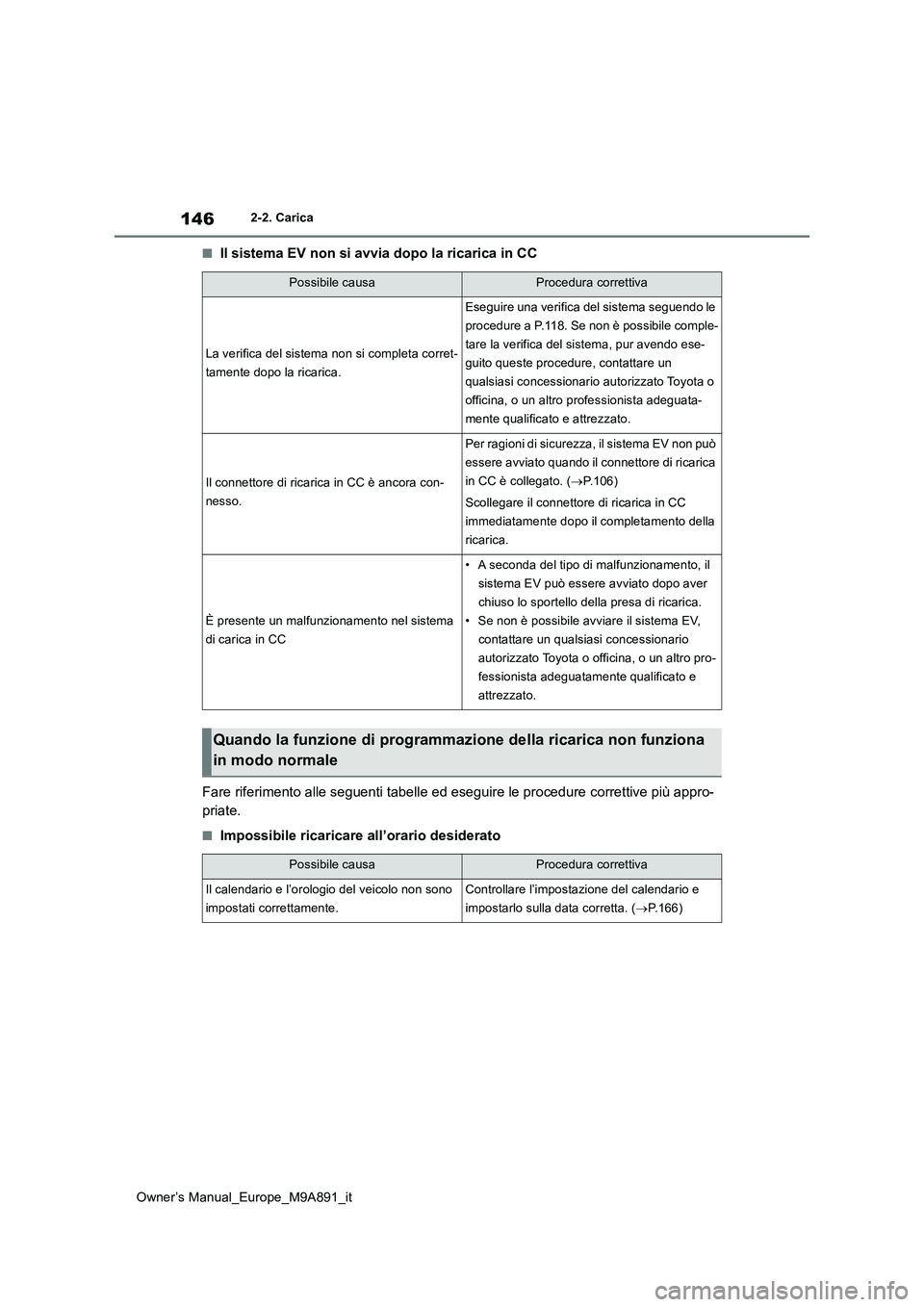

146
Owner’s Manual_Europe_M9A891_it
2-2. Carica
■Il sistema EV non si avvia dopo la ricarica in CC
Fare riferimento alle seguenti tabelle ed eseguire le procedure correttive più appro-
priate.
■Impossibile ricaricare all’orario desiderato
Possibile causaProcedura correttiva
La verifica del sistema non si completa corret-
tamente dopo la ricarica.
Eseguire una verifica del sistema seguendo le
procedure a P.118. Se non è possibile comple-
tare la verifica del sistema, pur avendo ese-
guito queste procedure, contattare un
qualsiasi concessionario autorizzato Toyota o
officina, o un altro professionista adeguata-
mente qualificato e attrezzato.
Il connettore di ricarica in CC è ancora con-
nesso.
Per ragioni di sicurezza, il sistema EV non può
essere avviato quando il connettore di ricarica
in CC è collegato. ( P.106)
Scollegare il connettore di ricarica in CC
immediatamente dopo il completamento della
ricarica.
È presente un malfunzionamento nel sistema
di carica in CC
• A seconda del tipo di malfunzionamento, il
sistema EV può essere avviato dopo aver
chiuso lo sportello della presa di ricarica.
• Se non è possibile avviare il sistema EV,
contattare un qualsiasi concessionario
autorizzato Toyota o officina, o un altro pro-
fessionista adeguatamente qualificato e
attrezzato.
Quando la funzione di programmazi one della ricarica non funziona
in modo normale
Possibile causaProcedura correttiva
Il calendario e l’orologio del veicolo non sono
impostati correttamente.
Controllare l’impostazione del calendario e
impostarlo sulla data corretta. ( P.166)

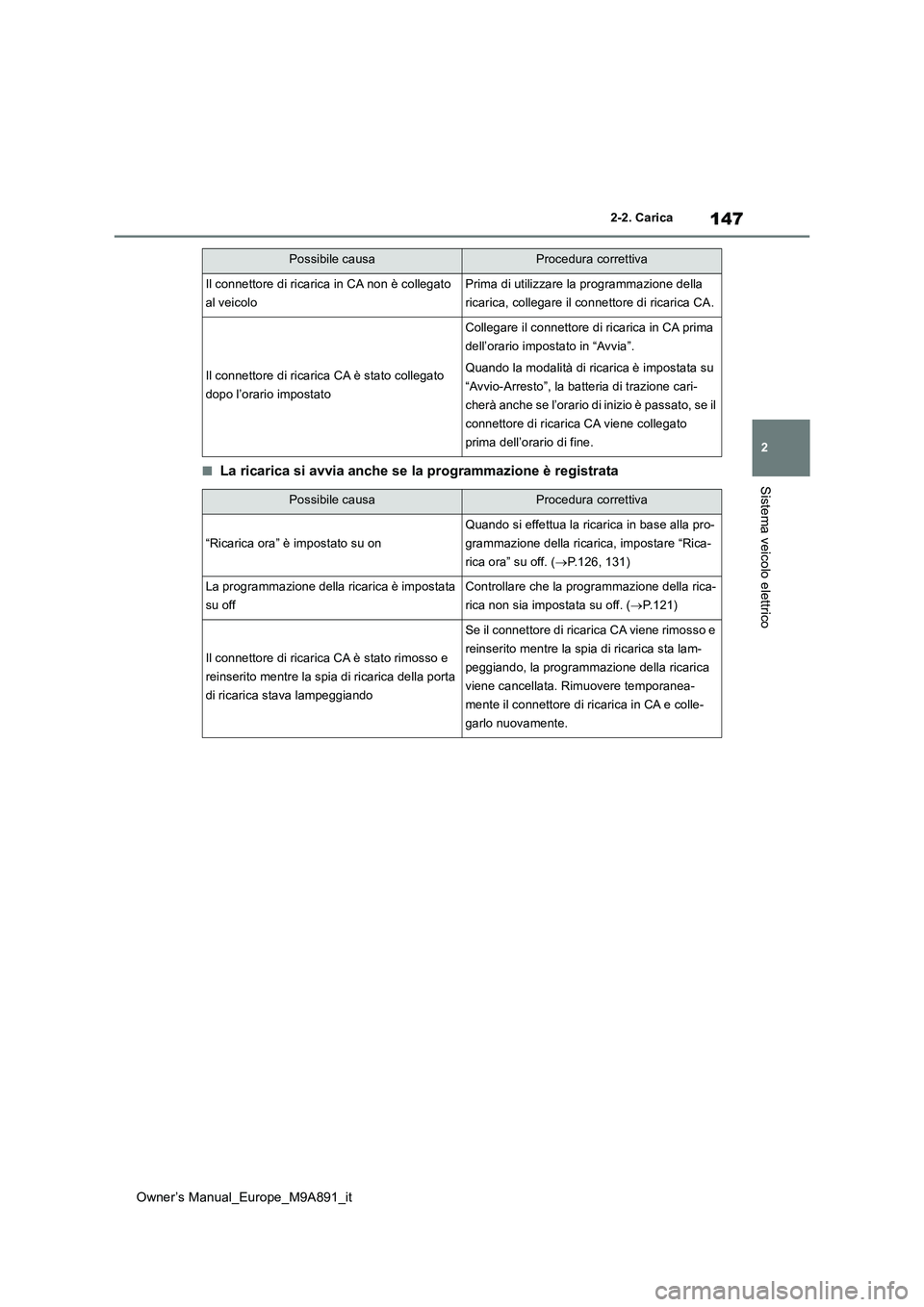

147
2
Owner’s Manual_Europe_M9A891_it
2-2. Carica
Sistema veicolo elettrico■La ricarica si avvia anche se la programmazione è registrata
Il connettore di ricarica in CA non è collegato
al veicolo
Prima di utilizzare la programmazione della
ricarica, collegare il connettore di ricarica CA.
Il connettore di ricarica CA è stato collegato
dopo l’orario impostato
Collegare il connettore di ricarica in CA prima
dell’orario impostato in “Avvia”.
Quando la modalità di ricarica è impostata su
“Avvio-Arresto”, la batteria di trazione cari-
cherà anche se l’orario di inizio è passato, se il
connettore di ricarica CA viene collegato
prima dell’orario di fine.
Possibile causaProcedura correttiva
Possibile causaProcedura correttiva
“Ricarica ora” è impostato su on
Quando si effettua la ricarica in base alla pro-
grammazione della ricar ica, impostare “Rica-
rica ora” su off. ( P.126, 131)
La programmazione della ricarica è impostata
su off
Controllare che la programmazione della rica-
rica non sia impostata su off. ( P.121)
Il connettore di ricarica CA è stato rimosso e
reinserito mentre la spia di ricarica della porta
di ricarica stava lampeggiando
Se il connettore di ricarica CA viene rimosso e
reinserito mentre la spia di ricarica sta lam-
peggiando, la programmazione della ricarica
viene cancellata. Rimuovere temporanea-
mente il connettore di ricarica in CA e colle-
garlo nuovamente.

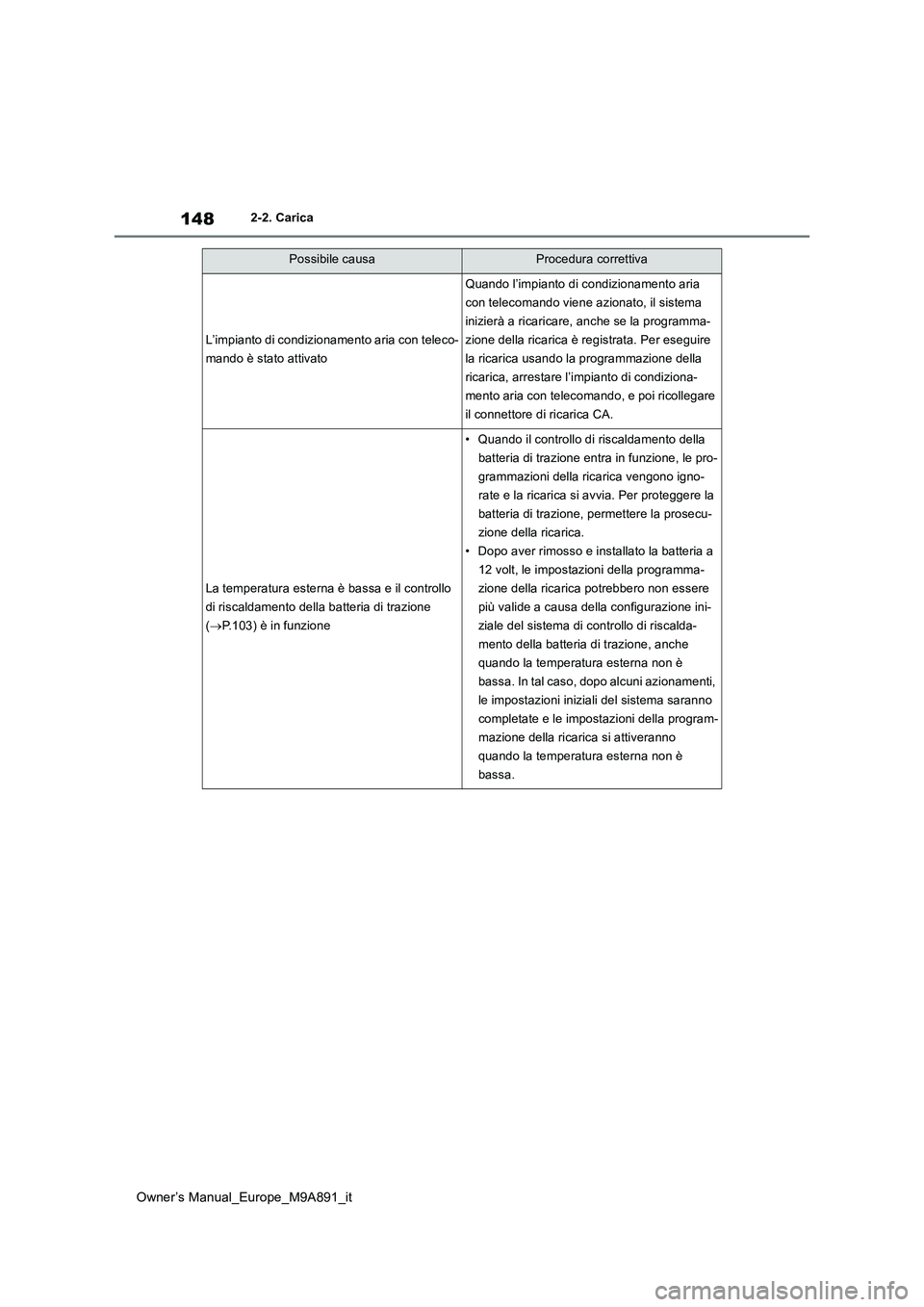

148
Owner’s Manual_Europe_M9A891_it
2-2. Carica
L’impianto di condizionamento aria con teleco-
mando è stato attivato
Quando l’impianto di condizionamento aria
con telecomando viene azionato, il sistema
inizierà a ricaricare, anche se la programma-
zione della ricarica è registrata. Per eseguire
la ricarica usando la programmazione della
ricarica, arrestare l’impianto di condiziona-
mento aria con telecomando, e poi ricollegare
il connettore di ricarica CA.
La temperatura esterna è bassa e il controllo
di riscaldamento della batteria di trazione
( P.103) è in funzione
• Quando il controllo di riscaldamento della
batteria di trazione entra in funzione, le pro-
grammazioni della ricarica vengono igno-
rate e la ricarica si avvia. Per proteggere la
batteria di trazione, permettere la prosecu-
zione della ricarica.
• Dopo aver rimosso e installato la batteria a
12 volt, le impostazioni della programma-
zione della ricarica potrebbero non essere
più valide a causa della configurazione ini-
ziale del sistema di controllo di riscalda-
mento della batteria di trazione, anche
quando la temperatura esterna non è
bassa. In tal caso, dopo alcuni azionamenti,
le impostazioni iniziali del sistema saranno
completate e le impostazioni della program-
mazione della ricarica si attiveranno
quando la temperatura esterna non è
bassa.
Possibile causaProcedura correttiva

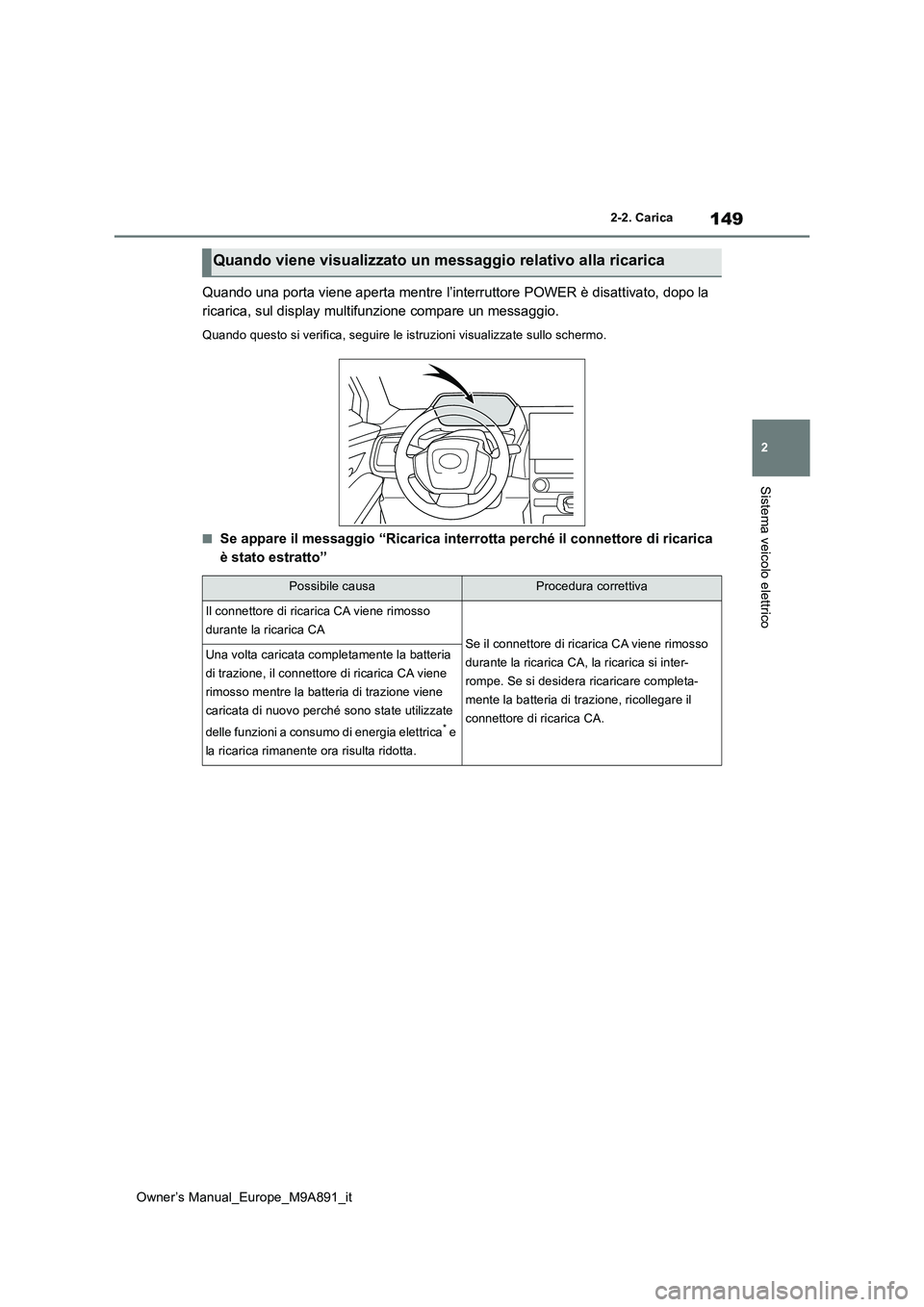

149
2
Owner’s Manual_Europe_M9A891_it
2-2. Carica
Sistema veicolo elettrico
Quando una porta viene aperta mentre l’interruttore POWER è disattivato, dopo la
ricarica, sul display multifunzione compare un messaggio.
Quando questo si verifica, seguire le istruzioni visualizzate s ullo schermo.
■Se appare il messaggio “Ricarica interrotta perché il connettore di ricarica
è stato estratto”
Quando viene visualizzato un messaggio relativo alla ricarica
Possibile causaProcedura correttiva
Il connettore di ricarica CA viene rimosso
durante la ricarica CASe il connettore di ricarica CA viene rimosso
durante la ricarica CA, la ricarica si inter-
rompe. Se si desidera ricaricare completa-
mente la batteria di trazione, ricollegare il
connettore di ricarica CA.
Una volta caricata completamente la batteria
di trazione, il connettore di ricarica CA viene
rimosso mentre la batteria di trazione viene
caricata di nuovo perché sono state utilizzate
delle funzioni a consumo di energia elettrica* e
la ricarica rimanente ora risulta ridotta.

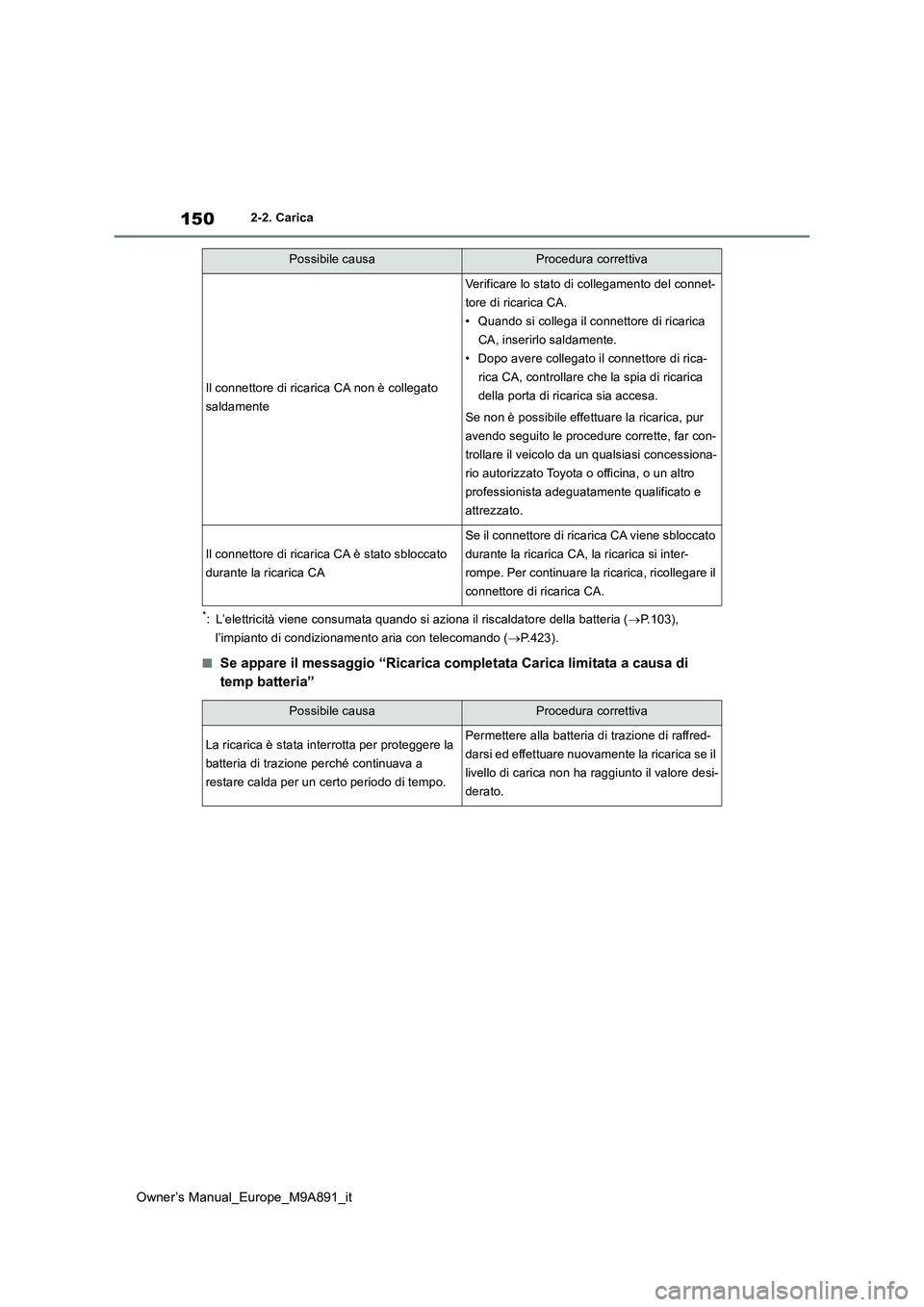

150
Owner’s Manual_Europe_M9A891_it
2-2. Carica
*: L’elettricità viene consumata quando si aziona il riscaldatore della batteria (P.103),
l’impianto di condizionamento aria con telecomando ( P.423).
■Se appare il messaggio “Ricarica completata Carica limitata a causa di
temp batteria”
Il connettore di ricarica CA non è collegato
saldamente
Verificare lo stato di collegamento del connet-
tore di ricarica CA.
• Quando si collega il connettore di ricarica
CA, inserirlo saldamente.
• Dopo avere collegato il connettore di rica-
rica CA, controllare che la spia di ricarica
della porta di ricarica sia accesa.
Se non è possibile effettuare la ricarica, pur
avendo seguito le procedure corrette, far con-
trollare il veicolo da un qualsiasi concessiona-
rio autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e
attrezzato.
Il connettore di ricarica CA è stato sbloccato
durante la ricarica CA
Se il connettore di ricarica CA viene sbloccato
durante la ricarica CA, la ricarica si inter-
rompe. Per continuare la ricarica, ricollegare il
connettore di ricarica CA.
Possibile causaProcedura correttiva
Possibile causaProcedura correttiva
La ricarica è stata interrotta per proteggere la
batteria di trazione perché continuava a
restare calda per un certo periodo di tempo.
Permettere alla batteria di trazione di raffred-
darsi ed effettuare nuovamente la ricarica se il
livello di carica non ha raggiunto il valore desi-
derato.
