311
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
(Per esempio: PCS, controllo della coppia alla partenza)
●Quando il freno di stazionamento è stato azionato
●Situazioni in cui alcune o tutte le funzioni del sistema non possono operare: P.273
*: Se presente
■Visualizzazione misuratori
Velocità del veicolo impostata
Indicatore limitatore di velocità
Limitatore di velocità*
La velocità massima desiderata
può essere impostata utilizzando
l’interruttore limitatore di velocità.
Il limitatore di velocità impedisce
che la velocità del veicolo superi il
valore impostato.
AVVISO
■Situazioni in cui il limitatore di velo- cità non dovrebbe essere utilizzato
●Situazioni in cui i sensori potrebbero
non funzionare correttamente: P.272
●Quando è necessario disattivare il sistema: P.267
Componenti del sistema

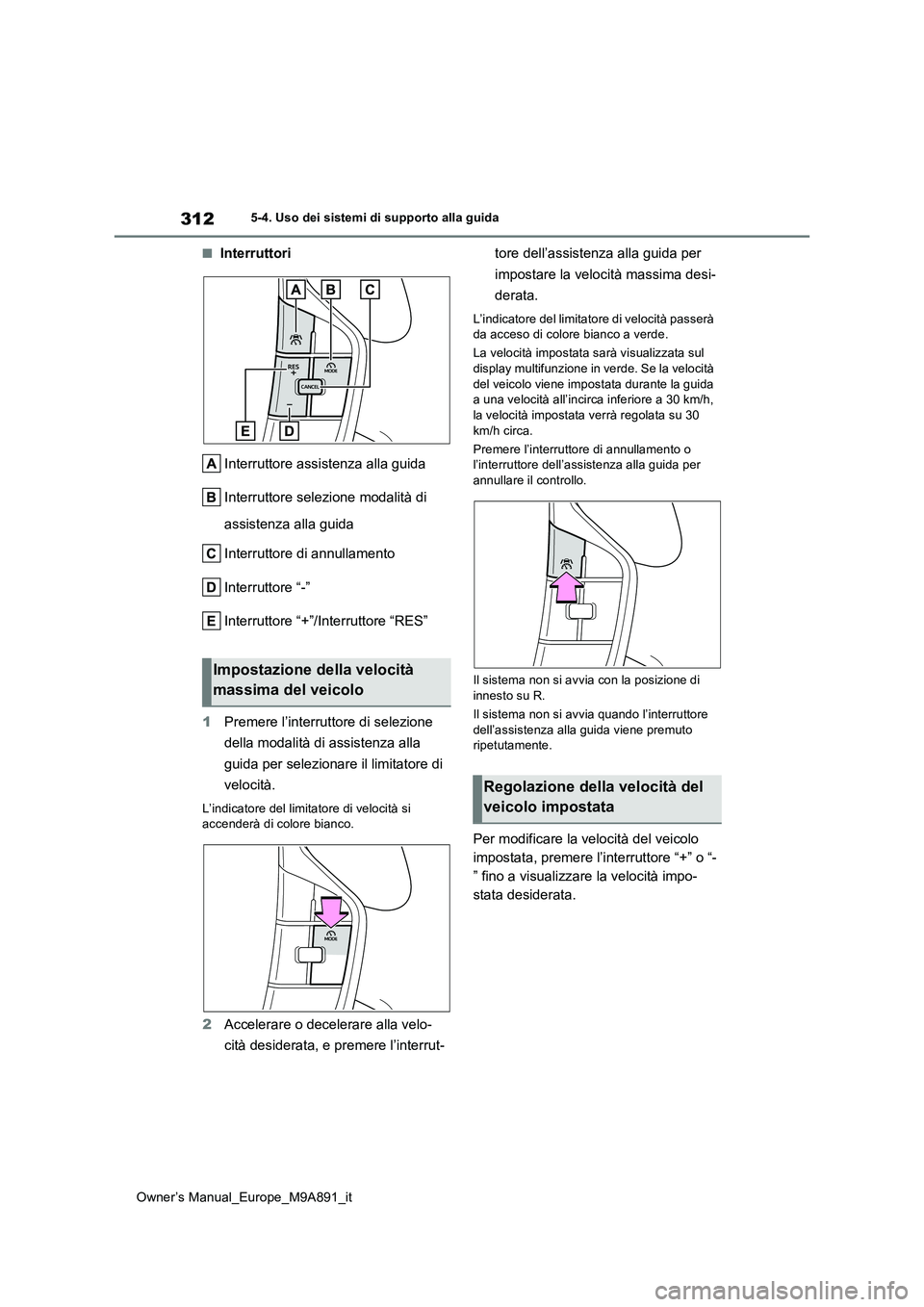

312
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
■Interruttori
Interruttore assistenza alla guida
Interruttore selezione modalità di
assistenza alla guida
Interruttore di annullamento
Interruttore “-”
Interruttore “+”/Interruttore “RES”
1 Premere l’interruttore di selezione
della modalità di assistenza alla
guida per selezionare il limitatore di
velocità.
L’indicatore del limitatore di velocità si accenderà di colore bianco.
2 Accelerare o decelerare alla velo-
cità desiderata, e premere l’interrut-
tore dell’assistenza alla guida per
impostare la velocità massima desi-
derata.
L’indicatore del limitatore di velocità passerà da acceso di colore bianco a verde.
La velocità impostata sarà visualizzata sul display multifunzione in verde. Se la velocità
del veicolo viene impostata durante la guida a una velocità all’incirca inferiore a 30 km/h, la velocità impostata verrà regolata su 30
km/h circa.
Premere l’interruttore di annullamento o l’interruttore dell’assistenza alla guida per
annullare il controllo.
Il sistema non si avvia con la posizione di
innesto su R.
Il sistema non si avvia quando l’interruttore dell’assistenza alla guida viene premuto ripetutamente.
Per modificare la velocità del veicolo
impostata, premere l’interruttore “+” o “-
” fino a visualizzare la velocità impo-
stata desiderata.
Impostazione della velocità
massima del veicolo
Regolazione della velocità del
veicolo impostata

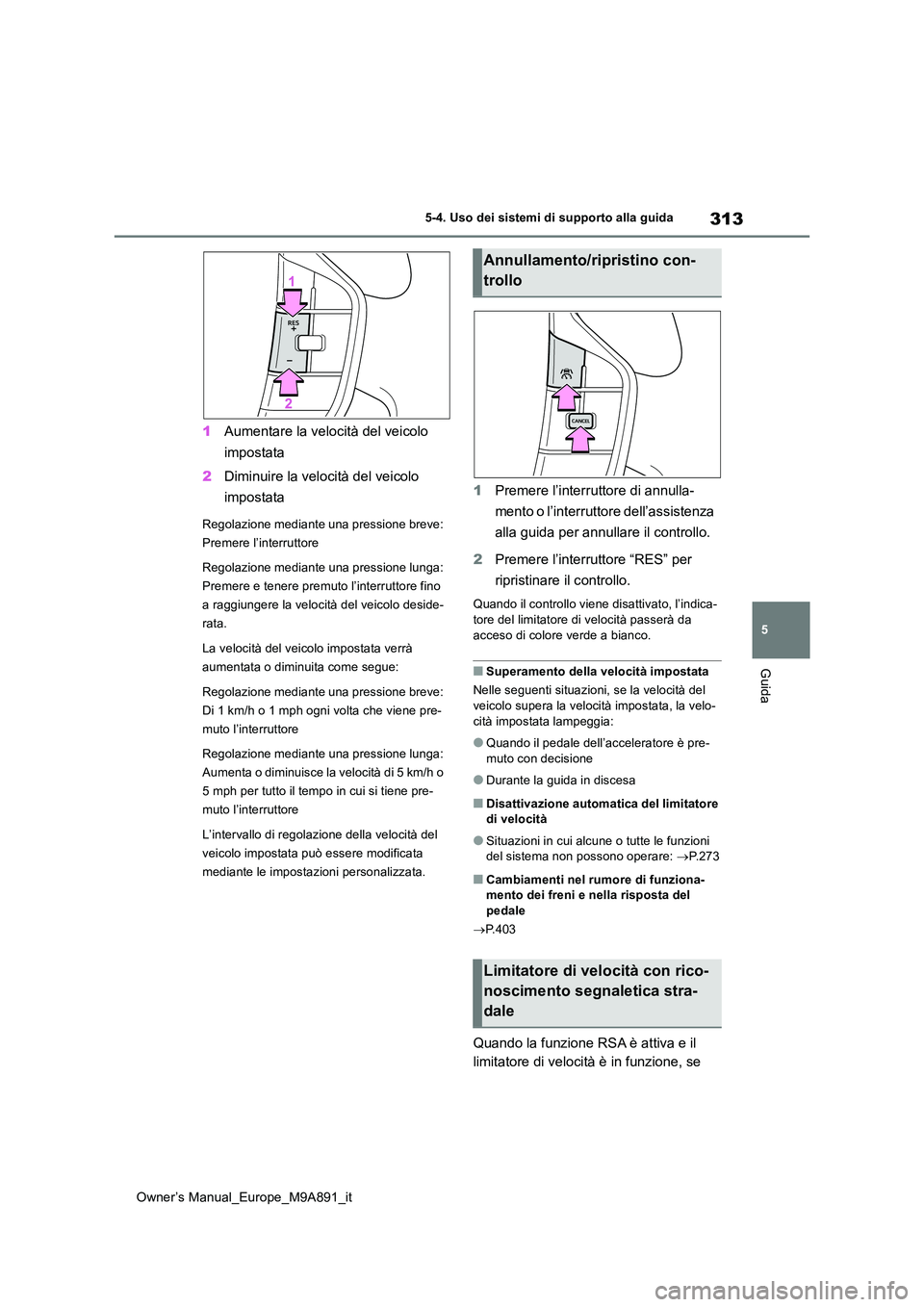

313
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
1Aumentare la velocità del veicolo
impostata
2 Diminuire la velocità del veicolo
impostata
Regolazione mediante una pressione breve:
Premere l’interruttore
Regolazione mediante una pressione lunga:
Premere e tenere premuto l’interruttore fino
a raggiungere la velocità del veicolo deside-
rata.
La velocità del veicolo impostata verrà
aumentata o diminuita come segue:
Regolazione mediante una pressione breve:
Di 1 km/h o 1 mph ogni volta che viene pre-
muto l’interruttore
Regolazione mediante una pressione lunga:
Aumenta o diminuisce la velocità di 5 km/h o
5 mph per tutto il tempo in cui si tiene pre-
muto l’interruttore
L’intervallo di regolazione della velocità del
veicolo impostata può essere modificata
mediante le impostazioni personalizzata.
1 Premere l’interruttore di annulla-
mento o l’interruttore dell’assistenza
alla guida per annullare il controllo.
2 Premere l’interruttore “RES” per
ripristinare il controllo.
Quando il controllo viene disattivato, l’indica- tore del limitatore di velocità passerà da
acceso di colore verde a bianco.
■Superamento della velocità impostata
Nelle seguenti situazioni, se la velocità del
veicolo supera la veloc ità impostata, la velo- cità impostata lampeggia:
●Quando il pedale dell’acceleratore è pre-muto con decisione
●Durante la guida in discesa
■Disattivazione automatica del limitatore di velocità
●Situazioni in cui alcune o tutte le funzioni del sistema non possono operare: P.273
■Cambiamenti nel rumore di funziona- mento dei freni e nella risposta del
pedale
 P.403
Quando la funzione RSA è attiva e il
limitatore di velocità è in funzione, se
Annullamento/ripristino con-
trollo
Limitatore di velocità con rico-
noscimento segnaletica stra-
dale

314
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
viene rilevato un segnale di limite di
velocità, esso sarà visualizzato con una
freccia verso l’alto/il basso. La velocità
impostata può essere aumentata/ridotta
al limite di velocità rilevato premendo e
tenendo premuto “+” o l’interruttore “-”.
■Quando la velocità impostata è
più bassa del limite di velocità
rilevato
Tenere premuto l’interruttore “+”.
■Quando la velocità impostata è
maggiore del limite di velocità
rilevato
Tenere premuto l’interruttore “-”.
■Il limitatore di velocità con riconosci- mento segnaletica stradale potrebbe
non funzionare correttamente nei seguenti casi
Dato che il limitatore di velocità con riconosci- mento segnaletica stradale potrebbe non fun-
zionare correttamente nelle situazioni in cui il sistema RSA potrebbe non funzionare o rile-vare correttamente la segnaletica ( P.296),
quando si usa questa funzione assicurarsi di
verificare il limite di velocità effettivo.
Nelle seguenti situazioni, la velocità impo- stata potrebbe non essere portata al limite di velocità rilevato premendo e tenendo pre-
muto l’interruttore “+”o l’interruttore “-”:
●Quando il limite di velocità rilevato è iden-
tico alla velocità impostata
●Quando il limite di velocità rilevato è al di
fuori della gamma di velocità a cui può fun- zionare il sistema del limitatore di velocità

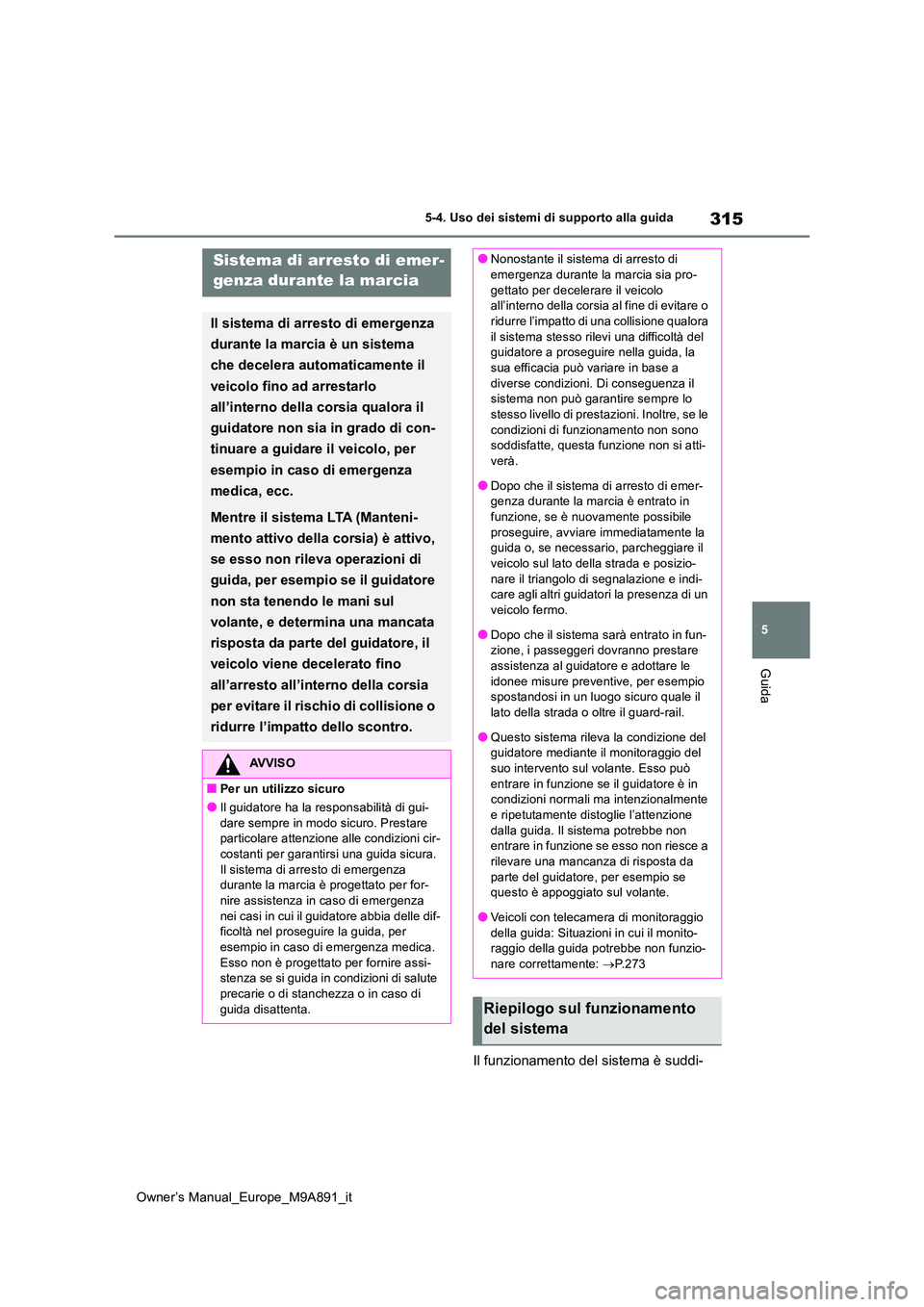

315
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
Il funzionamento del sistema è suddi-
Sistema di arresto di emer -
genza durante la marcia
Il sistema di arresto di emergenza
durante la marcia è un sistema
che decelera automaticamente il
veicolo fino ad arrestarlo
all’interno della corsia qualora il
guidatore non sia in grado di con-
tinuare a guidare il veicolo, per
esempio in caso di emergenza
medica, ecc.
Mentre il sistema LTA (Manteni-
mento attivo della corsia) è attivo,
se esso non rileva operazioni di
guida, per esempio se il guidatore
non sta tenendo le mani sul
volante, e determina una mancata
risposta da parte del guidatore, il
veicolo viene decelerato fino
all’arresto all’interno della corsia
per evitare il rischio di collisione o
ridurre l’impatto dello scontro.
AVVISO
■Per un utilizzo sicuro
●Il guidatore ha la responsabilità di gui-
dare sempre in modo sicuro. Prestare particolare attenzione alle condizioni cir-costanti per garantirsi una guida sicura.
Il sistema di arresto di emergenza durante la marcia è progettato per for-nire assistenza in caso di emergenza
nei casi in cui il guidatore abbia delle dif- ficoltà nel proseguire la guida, per esempio in caso di emergenza medica.
Esso non è progettato per fornire assi- stenza se si guida in condizioni di salute precarie o di stanchezza o in caso di
guida disattenta.
●Nonostante il sistema di arresto di emergenza durante la marcia sia pro-
gettato per decelerare il veicolo all’interno della corsia al fine di evitare o ridurre l’impatto di una collisione qualora
il sistema stesso rilevi una difficoltà del guidatore a proseguire nella guida, la sua efficacia può variare in base a
diverse condizioni. Di conseguenza il sistema non può garantire sempre lo stesso livello di prestazioni. Inoltre, se le
condizioni di funzionamento non sono soddisfatte, questa funzione non si atti-verà.
●Dopo che il sistema di arresto di emer-genza durante la marcia è entrato in funzione, se è nuovamente possibile
proseguire, avviare immediatamente la guida o, se necessario, parcheggiare il veicolo sul lato della strada e posizio-
nare il triangolo di segnalazione e indi- care agli altri guidatori la presenza di un veicolo fermo.
●Dopo che il sistema sarà entrato in fun-zione, i passeggeri dovranno prestare assistenza al guidatore e adottare le
idonee misure preventive, per esempio spostandosi in un luogo sicuro quale il lato della strada o oltre il guard-rail.
●Questo sistema rileva la condizione del guidatore mediante il monitoraggio del suo intervento sul volante. Esso può
entrare in funzione se il guidatore è in condizioni normali ma intenzionalmente e ripetutamente distoglie l’attenzione
dalla guida. Il sistema potrebbe non entrare in funzione se esso non riesce a rilevare una mancanza di risposta da
parte del guidatore, per esempio se questo è appoggiato sul volante.
●Veicoli con telecamera di monitoraggio
della guida: Situazioni in cui il monito- raggio della guida potrebbe non funzio-nare correttamente: P. 2 7 3
Riepilogo sul funzionamento
del sistema

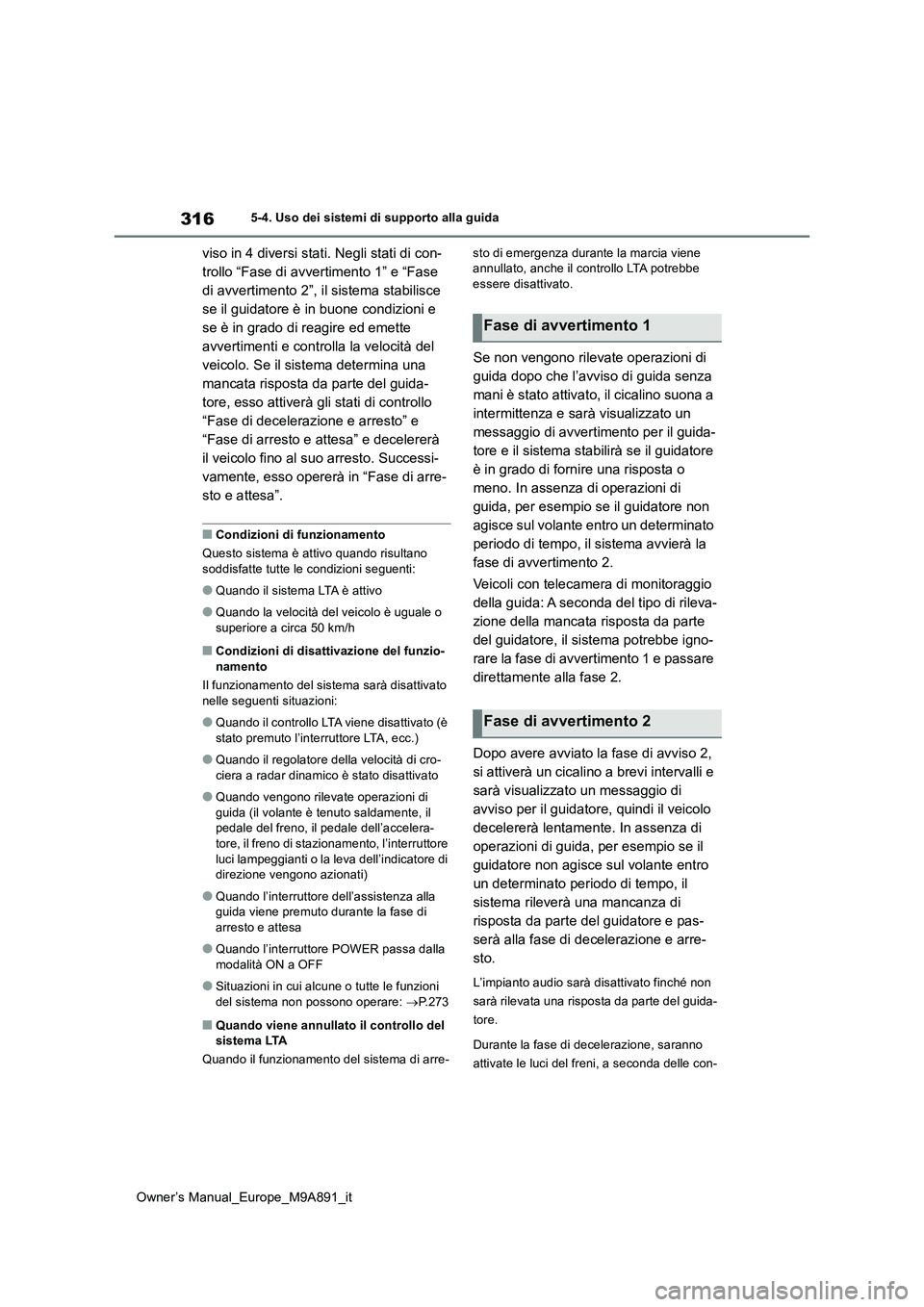

316
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
viso in 4 diversi stati. Negli stati di con-
trollo “Fase di avvertimento 1” e “Fase
di avvertimento 2”, il sistema stabilisce
se il guidatore è in buone condizioni e
se è in grado di reagire ed emette
avvertimenti e controlla la velocità del
veicolo. Se il sistema determina una
mancata risposta da parte del guida-
tore, esso attiverà gli stati di controllo
“Fase di decelerazione e arresto” e
“Fase di arresto e attesa” e decelererà
il veicolo fino al suo arresto. Successi-
vamente, esso opererà in “Fase di arre-
sto e attesa”.
■Condizioni di funzionamento
Questo sistema è attivo quando risultano
soddisfatte tutte le condizioni seguenti:
●Quando il sistema LTA è attivo
●Quando la velocità del veicolo è uguale o superiore a circa 50 km/h
■Condizioni di disattivazione del funzio-
namento
Il funzionamento del sistema sarà disattivato nelle seguenti situazioni:
●Quando il controllo LTA viene disattivato (è stato premuto l’interruttore LTA, ecc.)
●Quando il regolatore della velocità di cro-ciera a radar dinamico è stato disattivato
●Quando vengono rilevate operazioni di guida (il volante è tenuto saldamente, il pedale del freno, il pedale dell’accelera-
tore, il freno di stazionamento, l’interruttore luci lampeggianti o la leva dell’indicatore di direzione vengono azionati)
●Quando l’interruttore dell’assistenza alla guida viene premuto durante la fase di
arresto e attesa
●Quando l’interruttore POWER passa dalla
modalità ON a OFF
●Situazioni in cui alcune o tutte le funzioni
del sistema non possono operare: P.273
■Quando viene annullato il controllo del sistema LTA
Quando il funzionamento del sistema di arre-
sto di emergenza durante la marcia viene annullato, anche il controllo LTA potrebbe essere disattivato.
Se non vengono rilevate operazioni di
guida dopo che l’avviso di guida senza
mani è stato attivato, il cicalino suona a
intermittenza e sarà visualizzato un
messaggio di avvertimento per il guida-
tore e il sistema stabilirà se il guidatore
è in grado di fornire una risposta o
meno. In assenza di operazioni di
guida, per esempio se il guidatore non
agisce sul volante entro un determinato
periodo di tempo, il sistema avvierà la
fase di avvertimento 2.
Veicoli con telecamera di monitoraggio
della guida: A seconda del tipo di rileva-
zione della mancata risposta da parte
del guidatore, il sistema potrebbe igno-
rare la fase di avvertimento 1 e passare
direttamente alla fase 2.
Dopo avere avviato la fase di avviso 2,
si attiverà un cicalino a brevi intervalli e
sarà visualizzato un messaggio di
avviso per il guidatore, quindi il veicolo
decelererà lentamente. In assenza di
operazioni di guida, per esempio se il
guidatore non agisce sul volante entro
un determinato periodo di tempo, il
sistema rileverà una mancanza di
risposta da parte del guidatore e pas-
serà alla fase di decelerazione e arre-
sto.
L’impianto audio sarà disattivato finché non
sarà rilevata una risposta da parte del guida-
tore.
Durante la fase di decelerazione, saranno
attivate le luci del freni, a seconda delle con-
Fase di avvertimento 1
Fase di avvertimento 2

317
5
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Guida
dizioni della strada, ecc.
Dopo aver decelerato per un determinato
periodo, le luci intermittenti di emergenza
(luci lampeggianti) cominceranno a lampeg-
giare.
Se il guidatore continua a non rispon-
dere, il cicalino di avvertimento comin-
cerà a suonare in modo continuo e
comparirà un messaggio di avverti-
mento per il guidatore, quindi il veicolo
rallenterà gradualmente fino ad arre-
starsi. Durante la fase di decelerazione,
le luci intermittenti di emergenza (luci
lampeggianti) lampeggeranno per
avvertire gli altri guidatori dell’emer-
genza.
Dopo che il veicolo si è completamente
arrestato, il freno di stazionamento sarà
innestato automaticamente. Una volta
avviata la fase di arresto e attesa, il
cicalino continuerà a suonare in modo
continuo, le luci intermittenti di emer-
genza (luci lampeggianti) lampegge-
ranno per avvertire gli altri guidatori
dell’emergenza e le porte si sblocche-
ranno.
*: Se presente
Fase di decelerazione e arresto
Fase di arresto e attesa
BSM (monitoraggio punti
ciechi)*
Il monitor di rilevazione punti cie-
chi è un sistema che utilizza dei
sensori radar posteriori installati
sulla parte interna del paraurti
posteriore, sul lato destro e sini-
stro, per aiutare il guidatore a veri-
ficare le condizioni di sicurezza
prima di cambiare corsia.
AVVISO
■Avvertenze relative all’utilizzo del
sistema
●Il guidatore rimane sempre unico responsabile di una guida sicura. Gui-dare sempre nel rispetto delle regole
per la sicurezza, prestando attenzione a quanto avviene sulla strada.
●Il Monitor di rilevazione punti ciechi è
una funzione supplementare, in grado di avvertire il guidatore della presenza di un veicolo che si trova in un punto cieco
degli specchietti retrovisori esterni o che, avvicinandosi rapidamente da die-tro, entra in un punto cieco. Si racco-
manda di non fare eccessivo affidamento sul monitor di rilevazione punti ciechi. Dato che questa funzione
non è in grado di valutare se è sicuro cambiare corsia, se si facesse ecces-sivo affidamento su di essa, si potrebbe
causare un incidente con conseguenti lesioni gravi o mortali.
Poiché il sistema potrebbe non funzionare
correttamente in determinate condizioni, è necessario che il guidatore verifichi con i propri occhi che sussistano le condizioni di
sicurezza.

318
Owner’s Manual_Europe_M9A891_it
5-4. Uso dei sistemi di supporto alla guida
Interruttori di comando
Attivazione/disattivazione del monitoraggio
punti ciechi.
Indicatori degli specchietti retrovi-
sori esterni
Quando viene rilevata la presenza di un vei-
colo nel punto cieco degli specchietti retrovi-
sori esterni o di un veicolo che si avvicina ad
alta velocità da dietro al punto cieco, l’indica-
tore dello specchietto retrovisore esterno sul
lato del rilevazione si illumina. Se viene azio-
nata la leva indicatore di direzione verso il
lato di rilevazione, l’indicatore dello spec-
chietto retrovisore esterno lampeggia.
Indicatore informazioni del sistema
di assistenza alla guida
Si accende quando il Monitoraggio punti cie-
chi è disattivato. A questo punto, sul display
multifunzione apparirà il messaggio “Disatti-
vaz. Monitoraggio punti ciechi”.
■Visibilità dell’indicatore degli spec-
chietti retrovisori esterni
In presenza di una forte luce solare, potrebbe risultare difficile vedere l’indicatore dello specchietto retrovisore esterno.
■Personalizzazione
Alcune funzioni possono essere personaliz-
zate. ( P.571)
■Certificazione
 P.647Componenti del sistema
AVVISO
■Per assicurare che il sistema possa funzionare correttamente
I sensori del monitor di rilevazione punti
ciechi sono installati dietro ai fianchi destro e sinistro del paraurti posteriore del vei-colo. Osservare le seguenti precauzioni
per accertarsi che il monitor di rilevazione punti ciechi possa funzionare corretta-mente.
●Mantenere costantemente puliti i sen-sori e le aree circostanti del paraurti posteriore.
Se il sensore o la zona circostante del
paraurti posteriore s ono sporchi o coperti
di neve, il monitoraggio punti ciechi
potrebbe non funzionare, in tal caso com-
pare un messaggio di avvertimento
( P.526). In questa situazione, rimuovere
lo sporco o la neve e guidare il veicolo
nelle condizioni di funzionamento della
funzione BSM ( P.321) per circa 10
minuti. Se il messaggio di avvertimento
non scompare, far controllare il veicolo da
un qualsiasi concessionario autorizzato
Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
●Non applicare accessor i, adesivi (anche se trasparenti), nastro in alluminio, ecc.
su un sensore o sull’area circostante del paraurti posteriore.
