2023 TOYOTA BZ4X Manuale duso (in Italian)

479
7
Owner’s Manual_Europe_M9A891_it
7-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
zione della pressione di gonfiaggio dei
pneumatici. Il sistema di controllo pres-
sione pneumatici funziona sulla base di
questa pressione di gonfiaggio dei
pneumatici.
■Impostazione mediante selezione
di un valore specifico di pres-
sione di gonfiaggio dei pneuma-
tici
1 Avviare il sistema EV (P.235)
La pressione di gonfiaggio dei pneumatici non può essere impostata mentre il veicolo è
in movimento.
2 Premere o sugli interruttori
di comando dei misuratori, selezio-
nare .
3 Premere o sugli interruttori
di comando e selezionare “Imposta-
zioni veicolo” e quindi tenere pre-
muto “OK”.
4 Premere o sugli interruttori
di comando, selezionare “Impost.
TPWS” e quindi premere “OK”.
5 Premere o sugli interruttori
di comando, selezionare “Imp.
press. pneum.” e quindi premere
“OK”.
6 Premere o sugli interruttori
di comando, selezionare “Imposta-
zione per pressione specificata” e
quindi premere “OK”.
Selezionare i valori desiderati di pressione dei pneumatici anteriori e posteriori.
7 Premere o sugli interruttori
di comando, selezionare “OK” e
quindi premere “OK”.
La spia di avvertimento pressione pneuma-
tici lampeggerà lentamente per 3 volte e sul display multifunzione comparirà un messag-gio indicante che l’impostazione della pres-
sione di gonfiaggio dei pneumatici è in corso.
Dopo aver impostato la pressione di gonfiag- gio dei pneumatici, sul display multifunzione
comparirà un messaggio indicante che l’impostazione è stata completata.
“Impostazione pressione Attendere
un momento”
■Impostazione basata sulla pres-
sione di gonfiaggio dei pneuma-
tici attuale
1 Regolare la pressione di gonfiaggio
dei pneumatici al livello indicato con
pneumatici a freddo.
Accertarsi di regolare la pressione pneuma-
tici al livello specificato di pressione di gon- fiaggio a pneumatico freddo. Il sistema di controllo pressione pneumatici funzionerà
sulla base di questo livello di pressione.
2 Avviare il sistema EV (P.235)
La pressione di gonfiaggio dei pneumatici non può essere impostata mentre il veicolo è in movimento.

480
Owner’s Manual_Europe_M9A891_it
7-3. Manutenzione “fai da te”
3Premere o sugli interruttori
di comando dei misuratori, selezio-
nare .
4 Premere o sugli interruttori
di comando e selezionare “Imposta-
zioni veicolo” e quindi tenere pre-
muto “OK”.
5 Premere o sugli interruttori
di comando, selezionare “Impost.
TPWS” e quindi premere “OK”.
6 Premere o sugli interruttori
di comando, selezionare “Imp.
press. pneum.” e quindi premere
“OK”.
7 Premere o sugli interruttori
di comando, selezionare “Imposta-
zione per pressione attuale” e
quindi premere “OK”.
8 Premere o sugli interruttori
di comando, selezionare “OK” e
quindi premere “OK”.
La spia di avvertimento pressione pneuma-
tici lampeggerà lentamente per 3 volte e sul display multifunzione comparirà un messag-gio indicante che l’impostazione della pres-
sione di gonfiaggio dei pneumatici è in corso.
Dopo aver impostato la pressione di gonfiag- gio dei pneumatici, sul display multifunzione
comparirà un messaggio indicante che
l’impostazione è stata completata.
“Impostazione pressione Attendere
un momento”
■Funzionamento dell’allarme del sistema
di controllo pressione pneumatici (Impostazione basata sulla pressione di gonfiaggio dei pneumatici attuale)
●Quando si esegue l’impostazione della pressione pneumatici basata sulla pres-
sione di gonfiaggio attuale, il tempo di avvertimento del sistema di controllo pres-sione pneumatici varierà in base alle con-
dizioni nelle quali l’impostazione stessa è stata condotta. Un messaggio di avverti-mento potrebbe essere emesso anche se
la pressione di gonfiaggio dei pneumatici diminuisce leggermente o se essa aumenta rispetto al valore registrato al
momento dell’impostazione della pres- sione di gonfiaggio dei pneumatici.
●Accertarsi di eseguire la procedura di impostazione della pressione dei pneuma-tici dopo aver regolato la pressione di gon-
fiaggio dei pneumatici. Verificare che i pneumatici siano freddi prima di eseguire la procedura di impostazione della pres-
sione dei pneumatici o regolare la pres- sione di gonfiaggio dei pneumatici.
■Procedura di impostazione della pres-sione di gonfiaggio dei pneumatici
(Impostazione basata sulla pressione di gonfiaggio dei pneumatici attuale)
●Se l’interruttore POWER viene spento durante l’impostazione della pressione di gonfiaggio dei pneumatici, la procedura
riprenderà non appena l’interruttore

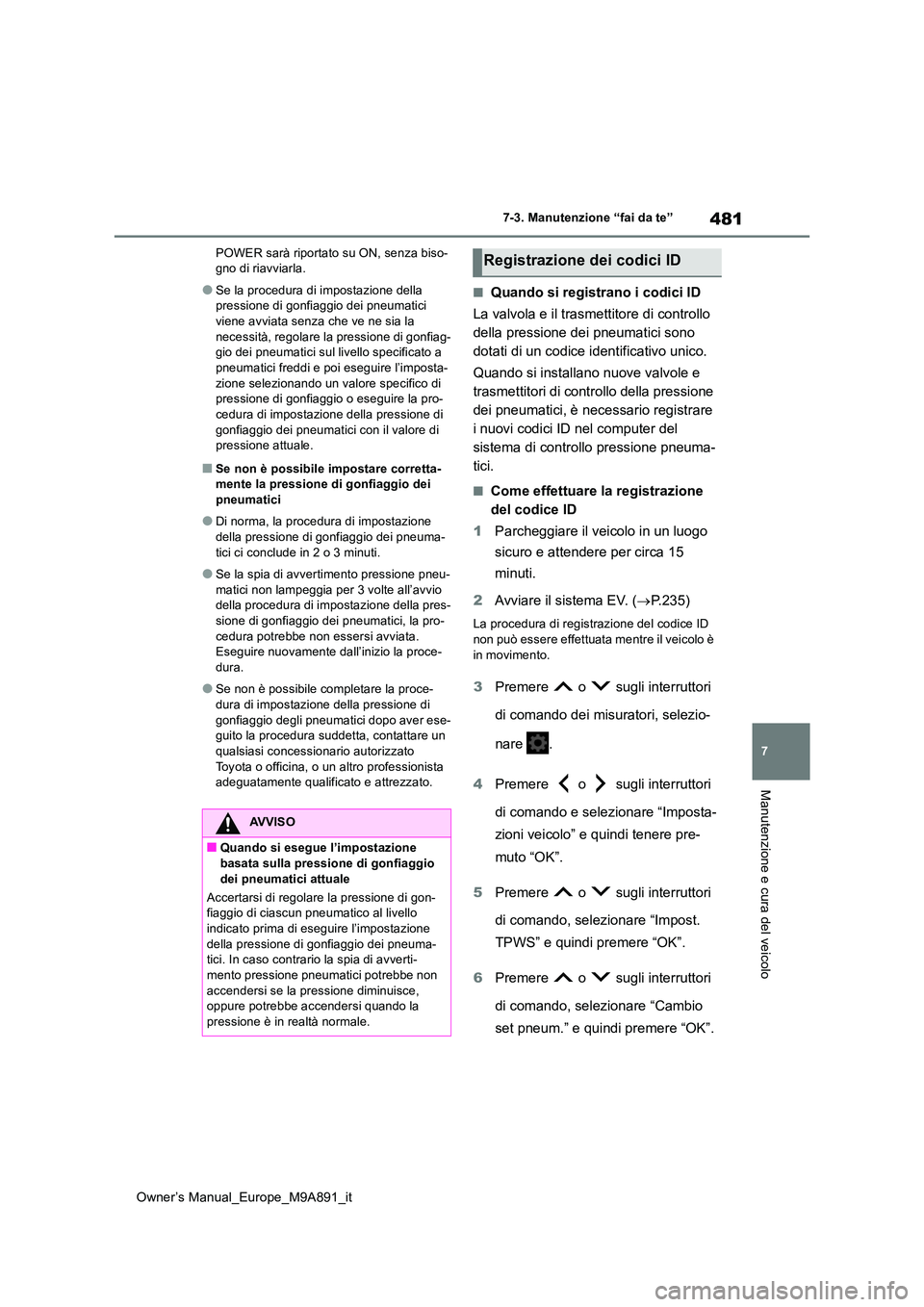

481
7
Owner’s Manual_Europe_M9A891_it
7-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
POWER sarà riportato su ON, senza biso- gno di riavviarla.
●Se la procedura di impostazione della pressione di gonfiaggio dei pneumatici viene avviata senza che ve ne sia la
necessità, regolare la pressione di gonfiag- gio dei pneumatici sul livello specificato a pneumatici freddi e poi eseguire l’imposta-
zione selezionando un valore specifico di pressione di gonfiaggio o eseguire la pro-cedura di impostazione della pressione di
gonfiaggio dei pneumatici con il valore di pressione attuale.
■Se non è possibile impostare corretta-mente la pressione di gonfiaggio dei
pneumatici
●Di norma, la procedura di impostazione
della pressione di gonfiaggio dei pneuma- tici ci conclude in 2 o 3 minuti.
●Se la spia di avvertimento pressione pneu-matici non lampeggia per 3 volte all’avvio della procedura di impostazione della pres-
sione di gonfiaggio dei pneumatici, la pro- cedura potrebbe non essersi avviata. Eseguire nuovamente dall’inizio la proce-
dura.
●Se non è possibile completare la proce-
dura di impostazione della pressione di gonfiaggio degli pneumatici dopo aver ese-guito la procedura suddetta, contattare un
qualsiasi concessionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualificato e attrezzato.
■Quando si registrano i codici ID
La valvola e il trasmettitore di controllo
della pressione dei pneumatici sono
dotati di un codice identificativo unico.
Quando si installano nuove valvole e
trasmettitori di controllo della pressione
dei pneumatici, è necessario registrare
i nuovi codici ID nel computer del
sistema di controllo pressione pneuma-
tici.
■Come effettuare la registrazione
del codice ID
1 Parcheggiare il veicolo in un luogo
sicuro e attendere per circa 15
minuti.
2 Avviare il sistema EV. (P.235)
La procedura di registrazione del codice ID
non può essere effettuata mentre il veicolo è in movimento.
3 Premere o sugli interruttori
di comando dei misuratori, selezio-
nare .
4 Premere o sugli interruttori
di comando e selezionare “Imposta-
zioni veicolo” e quindi tenere pre-
muto “OK”.
5 Premere o sugli interruttori
di comando, selezionare “Impost.
TPWS” e quindi premere “OK”.
6 Premere o sugli interruttori
di comando, selezionare “Cambio
set pneum.” e quindi premere “OK”.
AVVISO
■Quando si esegue l’impostazione basata sulla pressione di gonfiaggio
dei pneumatici attuale
Accertarsi di regolare la pressione di gon- fiaggio di ciascun pneumatico al livello indicato prima di eseguire l’impostazione
della pressione di gonfiaggio dei pneuma- tici. In caso contrario la spia di avverti-mento pressione pneumatici potrebbe non
accendersi se la pressione diminuisce, oppure potrebbe accendersi quando la pressione è in realtà normale.
Registrazione dei codici ID

482
Owner’s Manual_Europe_M9A891_it
7-3. Manutenzione “fai da te”
7Premere o sugli interruttori
di comando, selezionare “Reg. val-
vola/ID nuovi” e quindi premere
“OK”.
8 Verificare se è visualizzato il set di
ruote (“Set pneum. 1” o “Set pneum.
2”) desiderato.
I codici ID saranno registrati per il set di
ruote visualizzato.
Per modificare il set di ruote da registrare,
premere o sugli interruttori di
comando e selezionare il set che si desidera
registrare.
Se i codici ID sono già stati registrati per il sed di ruote, la spia di avvertimento pres-sione pneumatici lampeggerà lentamente
per 3 volte e sul display multifunzione com- parirà un messaggio indicante che la varia-zione è in corso.
“Impostazione pressione Attendere
un momento”
9 Premere o sugli interruttori
di comando, selezionare “OK” e
quindi premere “OK”.
La spia di avvertimento pressione pneuma-
tici lampeggerà lentamente per 3 volte e sul display multifunzione comparirà un messag-
gio indicante che la registrazione del codice ID è in corso. La modifica del set di ruote sarà cancellata e sarà avviata la registra-
zione.
Quando viene eseguita la registrazione, la spia di avvertimento pressione pneumatici lampeggia per circa 1 minuto, quindi si
accende di luce fissa e viene visualizzato “--- ” per la pressione di gonfiaggio di ciascun pneumatico sul display multifunzione.
“Impostazione pressione Attendere
un momento”
10 Guidare in linea retta (con svolte
occasionali a destra e a sinistra) a
circa 40 km/h o più approssimativa-
mente per 10 a 30 minuti.
Una volta completata la registrazione, la spia di avvertimento pressione pneumatici si spegnerà e sul display multifunzione compa-
rirà un messaggio indicante che la registra- zione è stata completata.
La registrazione potrebbe richiedere più tempo del solito se non è possibile mante-
nere la velocità del veicolo a circa 40 km/h o più. Se la registrazione non si conclude dopo aver guidato per un’ora o più, eseguire
la procedura di registrazione nuovamente dall’inizio.
■Quando si registrano i codici ID
●Di norma, la registrazione della posizione
dei pneumatici si completa entro circa 30 minuti.
●La registrazione del codice ID avviene durante la guida a una velocità uguale o superiore a 40 km/h.
●I codici ID possono essere registrati perso-nalmente ma, a seconda delle condizioni di
guida e dell’ambiente di guida, la registra- zione potrebbe richiedere del tempo.

483
7
Owner’s Manual_Europe_M9A891_it
7-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
●Quando si utilizza un set di ruote già regi- strato con tutti i codici ID, il set stesso può essere sostituito in breve tempo.
■Se i codici ID non vengono registrati
correttamente
●Nelle seguenti situazioni, la registrazione
dei codici ID potrebbe richiedere più tempo del solito o potrebbe non essere possibile.• Quando il veicolo non è rimasto parcheg-
giato per circa 15 minuti o più prima di met- tersi alla guida• La velocità del veicolo non è uguale o
superiore a circa 40 km/h • Il veicolo percorre strade sterrate• Il veicolo marcia nelle vicinanze di altri vei-
coli e il sistema non è in grado di ricono- scere valvole e trasmettitori di controllo della pressione dei pneumatici del veicolo
da quelli degli altri veicoli • All’interno o nelle vicinanze del veicolo si trovano ruote con valvole e trasmettitori di
controllo della pressione dei pneumatici
●Se il veicolo procede in retromarcia
durante la registrazione, tutti i dati raccolti fino a quel momento vengono cancellati. Avviare nuovamente la marcia.
●Se la registrazione non è completa dopo aver guidato per un’ora o più, eseguire la
procedura di registrazione del codice ID nuovamente dall’inizio.
●Se la spia di avvertimento pressione pneu-matici non lampeggia per 3 volte all’avvio della procedura di registrazione del codice
ID, la procedura potrebbe non essersi avviata. Eseguire nuovamente dall’inizio la procedura.
●Se non è possibile registrare i codici ID neanche dopo aver es eguito la procedura
suddetta, contattare un qualsiasi conces- sionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
Per annullare la registrazione del
codice ID dopo il suo avvio, selezionare
nuovamente “Reg. valvola/ID nuovi” sul
display multifunzione.
Se la registrazione del codice ID è stata
cancellata, la spia di avvertimento pres-
sione pneumatici si spegnerà.
Se la spia di avvertimento non si spe-
gne, la registrazione del codice ID
potrebbe non essere stata cancellata
correttamente. Per cancellare la regi-
strazione, selezionare nuovamente
“Reg. valvola/ID nuovi” sul display mul-
tifunzione.
Il veicolo è equipaggiato con un
sistema di controllo pressione pneuma-
tici in grado di registrare due set di
codici ID. Ciò permette di registrare un
secondo set di ruote, per esempio
quelle invernali.
 Il set di ruote può essere modificato
solo se un secondo set di ruote è
stato registrato nel sistema. Se non
è stato registrato un secondo set di
ruote, comparirà un messaggio e
non sarà possibile modificare il set di
ruote selezionato.
I codici ID possono essere registrati
personalmente.
 Il passaggio è possibile solo da un
set di ruote registrato all’altro, l’uti-
lizzo di ruote di set diversi non è sup-
portato.
 Durante la registrazione dei codici
ID, potrebbe non essere possibile
passare normalmente da un set di
ruote all’altro. Cancellare la registra-
zione prima di passare da un set di
ruote all’altro.
■Come eseguire il passaggio da un
set di ruote all’altro
1 Installare il set di ruote desiderato.
Annullo della registrazione dei
codici ID
Selezionare il set di ruote

484
Owner’s Manual_Europe_M9A891_it
7-3. Manutenzione “fai da te”
2Avviare il sistema EV. (P.235)
La procedura di selezione del codice ID non può essere effettuata mentre il veicolo è in movimento.
3 Premere o sugli interruttori
di comando dei misuratori, selezio-
nare .
4 Premere o sugli interruttori
di comando e selezionare “Imposta-
zioni veicolo” e quindi tenere pre-
muto “OK”.
5 Premere o sugli interruttori
di comando, selezionare “Impost.
TPWS” e quindi premere “OK”.
6 Premere o sugli interruttori
di comando, selezionare “Cambio
set pneum.” e quindi premere “OK”.
7 Premere o sugli interruttori
di comando, selezionare “Regist.
valvola/ID” e quindi premere “OK”.
8 Premere o sugli interruttori
di comando dei misuratori (“Set
pneum. 1” o “Set pneum. 2”) e sele-
zionare il set di ruote.
9 Premere o sugli interruttori
di comando, selezionare “OK” e
quindi premere “OK”. La spia di
avvertimento pressione pneumatici
lampeggerà lentamente per 3 volte
e sarà visualizzato un messaggio
indicante che la variazione è in
corso e la variazione del set di ruote
sarà avviata.
La variazione del set di ruote sarà avviata e la spia di avvertimento pressione pneumatici lampeggerà per circa 1 minuto, quindi si
accende di luce fissa. Inoltre, durante la variazione, sul display multifunzione si visualizzerà “---” per la pressione di gonfiag-
gio di ciascun pneumatico.
Dopo circa 2 minuti, la variazione del set di ruote sarà completa, la spia di avvertimento pressione pneumatici si spegnerà e sul
display multifunzione sarà visualizzato un messaggio di completamento.
Se la variazione non si conclude entro circa 4 minuti, sarà visualizzato un messaggio
indicante che non è stato possibile comple- tare la variazione.
Verificare quale set di ruote è installato ed eseguire nuovamente la procedura di varia-
zione dall’inizio.
“Impostazione pressione Attendere
un momento”
10 Se la pressione di gonfiaggio dei
pneumatici specificata del set di
ruote installato differisce da quelli
del set precedente, sarà necessario
eseguire la procedura di imposta-
zione della pressione di gonfiaggio
dei pneumatici del sistema di con-
trollo pressione pneumatici.
Se la pressione di gonfiaggio dei pneumatici specificata è la stessa, non sarà necessario
eseguire la procedura di impostazione della

485
7
Owner’s Manual_Europe_M9A891_it
7-3. Manutenzione “fai da te”
Manutenzione e cura del veicolo
pressione di gonfiaggio dei pneumatici.
11Registrare la posizione di ciascuna
ruota.
 Arrestare il veicolo in un luogo
sicuro, su un fondo solido e in piano.
 Inserire il freno di stazionamento.
 Portare la posizione di innesto su P.
 Spegnare il sensore antintrusione e
sensore di inclinazione (se presente)
( P.81)
 Arrestare il sistema EV.
 Veicoli con portellone posteriore
elettrico: Spegnere il sistema del
portellone posteriore elettrico.
( P.190)
■Attrezzi
Il veicolo è equipaggiato con un kit di emer- genza per la riparazione dei pneumatici in
Sostituzione del pneuma-
tico
Quando si sostituiscono i pneu-
matici da soli, preparare gli uten-
sili necessari e un martinetto.
Questo veicolo utilizza bulloni
ruota.
Se si usano le ruote installate sul
veicolo al momento della spedi-
zione dalla fabbrica, si devono uti-
lizzare i bulloni ruota speciali
originali Toyota.
Se la necessaria sostituzione
dello pneumatico sembra una pro-
cedura troppo complicata, contat-
tare un qualsiasi concessionario
autorizzato Toyota o officina, o un
altro professionista adeguata-
mente qualificato e attrezzato.
Prima di sollevare il veicolo
con il martinetto

486
Owner’s Manual_Europe_M9A891_it
7-3. Manutenzione “fai da te”

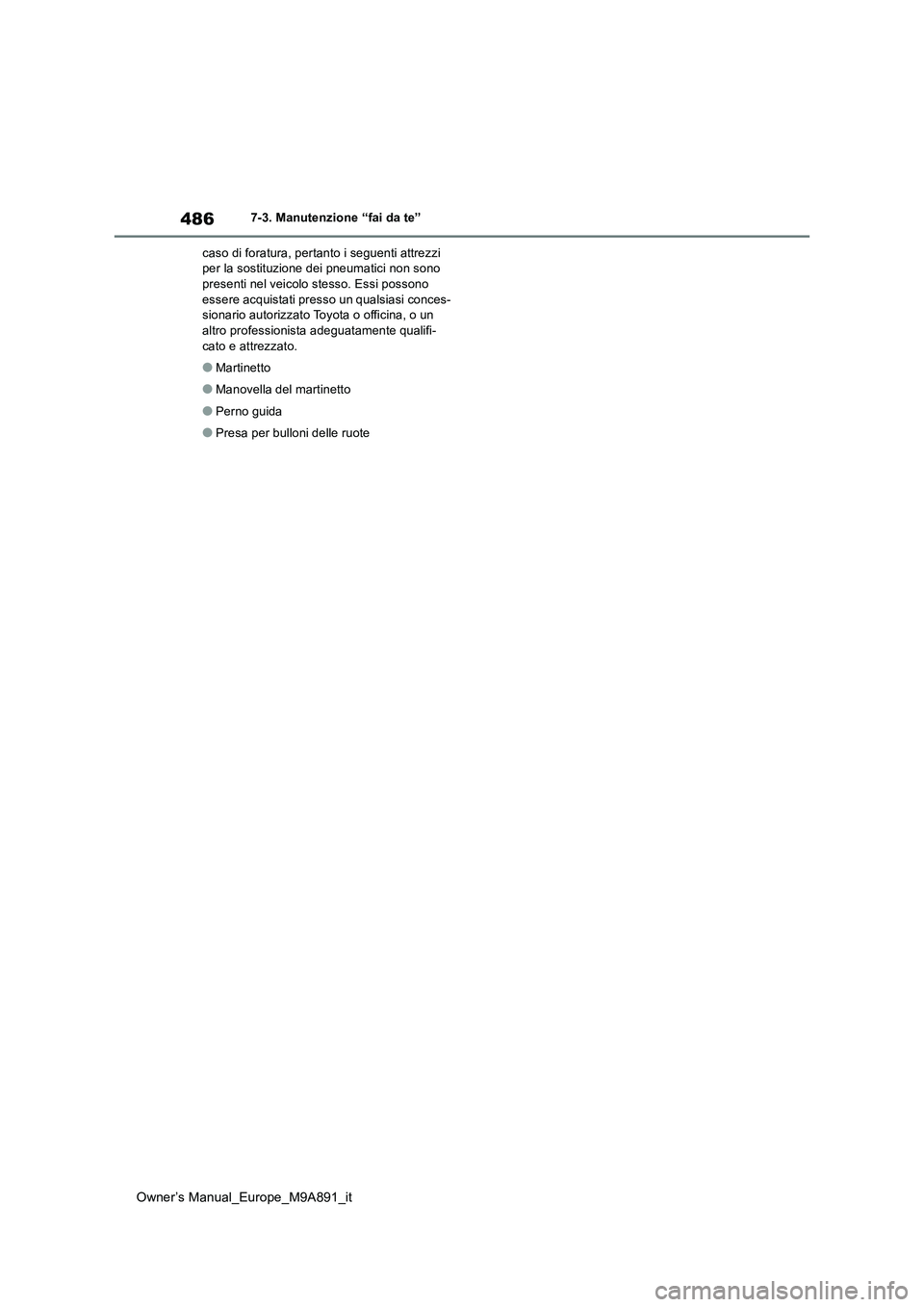

caso di foratura, pertanto i seguenti attrezzi per la sostituzione dei pneumatici non sono presenti nel veicolo stesso. Essi possono
essere acquistati presso un qualsiasi conces- sionario autorizzato Toyota o officina, o un altro professionista adeguatamente qualifi-
cato e attrezzato.
●Martinetto
●Manovella del martinetto
●Perno guida
●Presa per bulloni delle ruote
