2021 TOYOTA RAV4 PLUG-IN HYBRID Omistajan Käsikirja (in Finnish)

31
1
1-1. Turvallinen käyttö
Turvallisuuden vuoksi

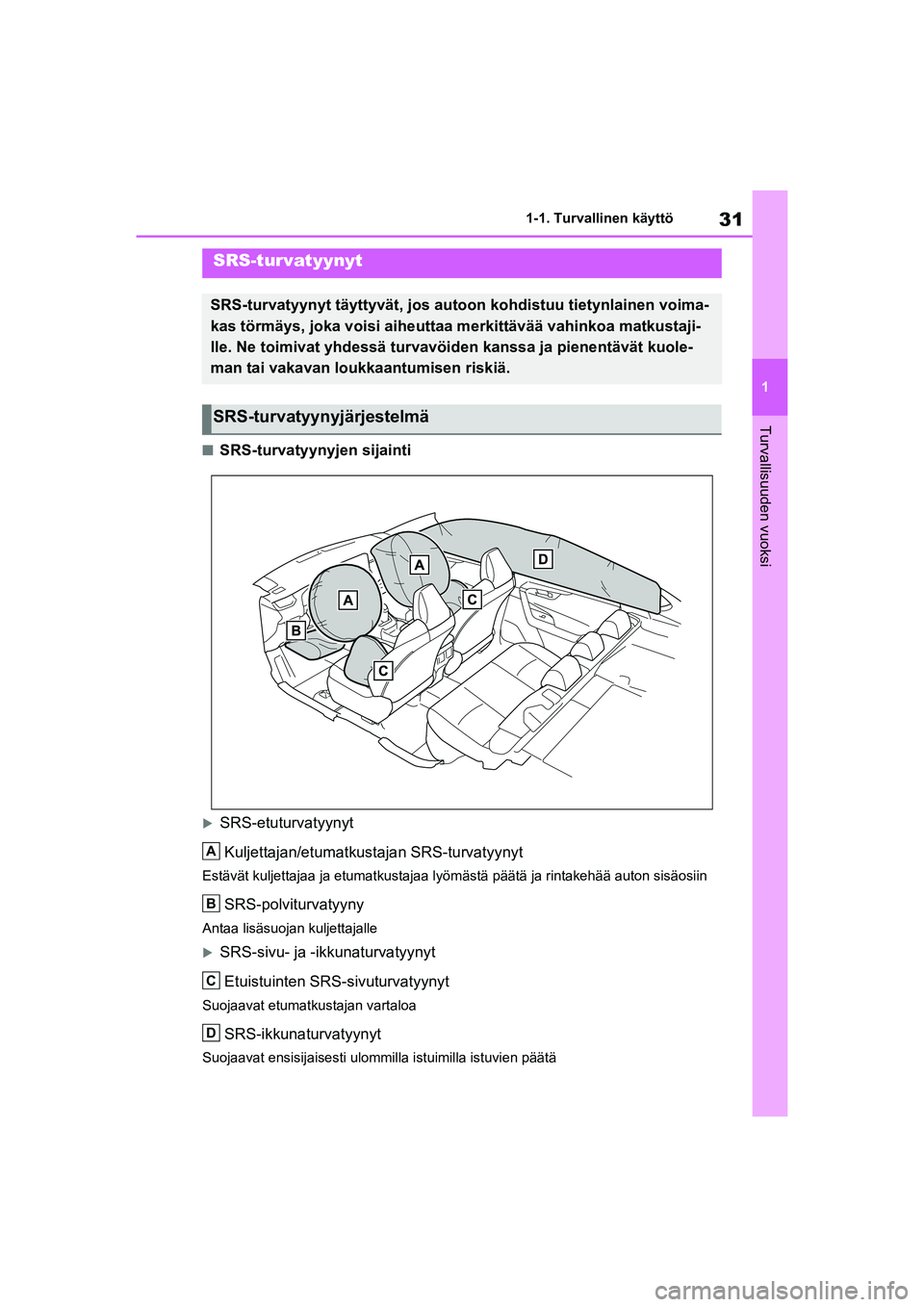

nSRS-turvatyynyjen sijainti
SRS-etuturvatyynyt
Kuljettajan/etumatkustajan SRS-turvatyynyt
Estävät kuljettajaa ja etumatkustajaa ly ömästä päätä ja rintakehää auton sisäosiin
SRS-polviturvatyyny
Antaa lisäsuojan kuljettajalle
SRS-sivu- ja -ikkunaturvatyynyt
Etuistuinten SRS-sivuturvatyynyt
Suojaavat etumatkustajan vartaloa
SRS-ikkunaturvatyynyt
Suojaavat ensisijaisesti ulommilla istuimilla istuvien päätä
SRS-turvatyynyt
SRS-turvatyynyt täyttyvät, jos autoon kohdistuu tietynlainen voima-
kas törmäys, joka voisi aiheuttaa merkittävää vahinkoa matkustaji-
lle. Ne toimivat yhdessä turvavöiden kanssa ja pienentävät kuole-
man tai vakavan loukkaantumisen riskiä.
SRS-turvatyynyjärjestelmä
A
B
C
D
OM42E06FI.book Page 31 Wednesday, February 10, 2021 3:22 PM

321-1. Turvallinen käyttö
nSRS-turvatyynyjärjestelmän osatEtutörmäystunnistimet
Turvatyynyn ON-OFF-katkaisin
Etumatkustajan turvatyyny
Sivutörmäystunnistimet (etuovi)
Ikkunaturvatyynyt
Turvavöiden kiristimet ja vo imanrajoittimet (etuistuimet)
Sivutörmäystunnistimet (edessä)
Sivuturvatyynyt
Sivutörmäystunnistimet (takana)
Turvavöiden kiristimet ja voimanrajoittimet (takaistuimen reunapaikat)
Kuljettajan turvatyyny
Polviturvatyyny
SRS-varoitusvalo
Turvatyynyjen ohjausyksikkö
PASSENGER AIR BAG -merkkivalo
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
OM42E06FI.book Page 32 Wednesday, February 10, 2021 3:22 PM

33
1
1-1. Turvallinen käyttö
Turvallisuuden vuoksi
SRS-turvatyynyjärjestelmän pääkom
ponentit on kuvattu ohessa. SRS-
turvatyynyjärjestelmän toimintaa ohjaa turvatyynyjen ohjausyksikkö. Kun
turvatyynyt laukeavat, täyttöjärjestelm än kemiallinen reaktio täyttää hetkelli-
sesti turvatyynyt myrkyttömällä kaasu lla rajoittaen matkustajien eteenpäin
suuntautuvaa liikettä.
nJos SRS-turvatyynyt täyttyvät
lKuumien kaasujen aikaansaamasta
erittäin suurella nopeudella tapahtu-
vasta SRS-turvatyynyjen täyttymi-
sestä saattaa aiheutua lieviä hierty-
miä, palovammoja, mustelmia jne.
lTurvatyynyn täyttyessä kuuluu kova
ääni ja valkoista jauhetta purkautuu
ulos.
lTurvatyynyn osat (ohjauspyörän kes-
kiosa, turvatyynyn suojus ja täyttöjär-
jestelmä) kuten myös etuistuimet ja
osat etu- ja takapila reista ja katon ylä-
reunasta saattavat olla kuumia usean
minuutin ajan. Myös itse turvatyyny
saattaa olla kuuma.
lTuulilasi saattaa haljeta.
lHybridijärjestelmä sammutetaan ja
polttoaineen syöttö moottorille kat-
kaistaan. ( S. 88)
lKaikkien ovien lukitus avataan.
(S. 196)
lAutot varustettuna toisen törmäyksen
jarrutustoiminnolla: Jarruja ja jarruva-
loja ohjataan automaattisesti.
(S. 369)
lSisävalot syttyvät automaattisesti.
(S. 396)
lHätävilkut kytkeytyvät automaattisesti
päälle. ( S. 478)
nSRS-turvatyynyn toimintaolosuh-
teet (SRS-etuturvatyynyt)
lSRS-etuturvatyynyt täyttyvät, kun tör-
mäyksen voimakkuus ylittää raja-
arvon (raja-arvon, joka on verrannolli-
nen noin 20 - 30 km/h nopeudella
suoraan päin kiinteää, liikkumatonta,
muotoaan muuttamatonta estettä ajet-
tuun kolariin). Kuitenkin tämä järjestelmän aktivoitumi-
sen raja-arvonopeus voi olla merkittä-
västi korkeampi seuraavissa tilanteissa:
• Jos auto osuu sellaiseen kohteeseen,
kuten pysäköityyn autoon tai liikenne-
merkkiin, joka voi siirtyä tai muuttaa
muotoaan törmäyksen voimasta
• Jos auto on osallisena alleajokola- rissa, esimerkiksi sellaisessa kola-
rissa, jossa auton keula painuu
kuorma-auton lavan alle
lRiippuen kolarin luonteesta on mah-
dollista, että vain turvavyönkiristimet
aktivoituvat.
nSRS-turvatyynyjen täyttymisolo-
suhteet (SRS-sivu- ja ikkunaturva-
tyynyt)
lSRS-sivuturvatyynyt ja SRS-ikkuna-
turvatyynyt täyttyvät, kun törmäyksen
voimakkuus ylittää raja-arvon (raja-
arvon, joka vastaa sitä, kun suuruu-
deltaan noin 1 500 kg painoinen ajo-
neuvo törmää auton ohjaamoon noin
20 - 30 km/h nopeudella kohtisuo-
raan auton kulkusuuntaan).
lMolemmat SRS-ikkunaturvatyynyt
saattavat myös täyttyä vakavan edes-
täpäin suuntautuvan kolarin yhtey-
dessä.
nMuita tilanteita, kuin kolaritilanteita,
joissa SRS-turvatyynyt voivat täyt-
tyä
SRS-etuturvatyynyt ja SRS-ikkunaturva-
tyynyt saattavat myös täyttyä auton saa-
dessa kovan iskun alustaan. Kuvissa on
esitetty joitain esimerkkitilanteita.
lAuto törmää jalkakäytävän reunaan
tai muuhun kovaan esteeseen
lAuto putoaa syvään kuoppaan tai
hyppää sen yli
lAuto putoaa alas
OM42E06FI.book Page 33 Wednesday, February 10, 2021 3:22 PM

341-1. Turvallinen käyttö
nKolaritilanteita, joissa SRS-
etuturvatyynyt eivät välttämättä
täyty
SRS-etuturvatyynyt eivät välttämättä
täyty, jos autoon kohdistuu törmäys
sivulta tai takaa tai auto pyörähtää katol-
leen tai joutuu edestäpäin kohdistuvaan
törmäykseen alhaisella nopeudella. Tör-
mäystavasta riippumat ta etuturvatyynyt
saattavat kuit enkin laueta, jos törmäys
aiheuttaa riittävän hidastumisen.
lTörmäys sivulta
lTörmäys takaa
lKatolleen kaatuva auto
nKolaritilanteita, joissa SRS-
turvatyynyt eivät välttämättä täyty
(SRS-sivu- ja ikkunaturvatyynyt)
SRS-sivuturvatyynyt ja SRS-ikkunatur-
vatyynyt saattavat jäädä avautumatta,
mikäli törmäys kohdistuu vinottain auton
kylkeen tai törmäys kohdistuu muualle
kuin matkustamo-osaan.
lTörmäys sivulta auton koriin muualle
kuin matkustamo-osaan
lTörmäys sivulta tietyssä kulmassa SRS-sivuturvatyynyt ei
vät yleensä täyty,
jos autoon kohdistuu törmäys edestä tai
takaa tai jos auto pyörähtää katolleen tai
joutuu alhaisella nopeudella sivusta päin
sattuvaan törmäykseen.
lTörmäys edestä
lTörmäys takaa
lKatolleen kaatuva auto
SRS-ikkunaturvatyynyt eivät välttä-
mättä täyty, jos autoon kohdistuu tör-
mäys takaa tai auto pyörähtää katolleen
tai joutuu sivulta tai edestä päin kohdis-
tuvaan törmäykseen alhaisella nopeu-
della.
lTörmäys takaa
lKatolleen kaatuva auto
OM42E06FI.book Page 34 Wednesday, February 10, 2021 3:22 PM

35
1
1-1. Turvallinen käyttö
Turvallisuuden vuoksi
nOta seuraavissa tapauksissa
yhteyttä valtuutettuun Toyota-
jälleenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaamoon
Seuraavissa tapauksissa auto on tar-
kastuksen ja/tai ko rjauksen tarpeessa.
Ota yhteys valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun
luotettavaan korjaamoon mahdollisim-
man pian.
lJos jokin SRS-turvatyynyistä on täyt-
tynyt.
lAuton etuosa on vaurioitunut tai muut-
tanut muotoaan tai auto oli osallisena
niin lievässä kolari ssa, että SRS-etu-
turvatyynyt eivät täyttyneet.
lOsa auton ovesta tai oven ympäris-
töstä vaurioituu tai muuttaa muotoaan
tai siihen tulee reikä, tai auto joutuu
onnettomuuteen, joka ei kuitenkaan
ole niin vakava, että se johtaisi SRS-
sivuturvatyynyjen ja SRS-ikkunaturva-
tyynyjen täyttymisen.
lJos ohjauspyörän keskiö, kojetaulu
etumatkustajan turv atyynyn kohdalla
tai kojetaulun alaosa naarmuuntuu,
halkeaa tai muulla tavoin vaurioituu.
lJos SRS-sivuturvatyyn yillä varustettu-
jen istuimien pinta naarmuuntuu, hal-
keaa tai muulla tavoin vaurioituu.
lJos etupilarin, takapilarin tai katon
sivuosien pinta kohdasta mihin SRS-
ikkunaturvatyyny on sijoitettu naar-
muuntuu, halkeaa tai muulla tavoin
vaurioituu.
VAROITUS
nSRS-turvatyynyjen varoitukset
Huomioi seuraavat SRS-turvatyynyi-
hin liittyvät varotoimenpiteet.
Muussa tapauksessa seurauksena
voi olla kuolema tai vakavat henkilö-
vahingot.
lKuljettajan ja kaikkien matkustajien
tulee käyttää turvavöitä oikein.
SRS-turvatyynyt on suunniteltu
antamaan lisäsuojaa ensisijaisen
suojan antavien turvavöiden täy-
dennykseksi.
OM42E06FI.book Page 35 Wednesday, February 10, 2021 3:22 PM

361-1. Turvallinen käyttö
VAROITUS
lKuljettajan turvatyynyn voimallinen
avautuminen voi aiheuttaa kuole-
man tai vakavan loukkaantumisen,
jos kuljettaja on liian lähellä turva-
tyynyä.
Kuljettajan turvatyynyn vaarallinen
alue on noin 50 - 75 mm etäisyydellä
tyynyn avautumiskohdasta. Asettues-
sasi istumaan vähintään 250 mm
päähän turvatyynystä saat riittävän
turvaetäisyyden. Etäisyys mitataan
ohjauspyörän keskipisteestä rintake-
hään. Jos istut alle 250 mm:n etäisyy-
dellä, voit muuttaa ajoasentoasi
usealla eri tavalla:
• Siirrä istuinta taaksepäin niin kauas, että vielä pystyt mukavasti
yltämään polkimille.
• Kallista hieman istuimen selkän- ojaa. Vaikka autojen rakenteet
eroavat toisistaan, useimmat kuljet-
tajat voivat siirtää istuimen eteen-
päin ääriasentoonsa silti säilyttäen
250 mm turvaetäisyyden yksinker-
taisesti kallistamalla hieman selkä-
nojaa taaksepäin. Jos selkänojan
kallistaminen taaksepäin vaikeut-
taa tien näkemistä, aseta korok-
keeksi tukeva luistamaton tyyny tai
nosta istuimen istuinosaa, jos
autossasi on sellainen ominaisuus.
• Jos ohjauspyörä on säädettävissä, laske sitä alaspäin. Tällöin turva-
tyyny suuntautuu kohden rintake-
hääsi, eikä päätä tai kaulaa kohti.
Istuin tulee säätää edellä neuvotulla
tavalla, mutta kuitenki n siten, että voit
hyvin käyttää polkimia ja ohjauspyö-
rää sekä nähdä mittariston ja kojetau-
lun.
lEtumatkustajan SRS-turvatyynyn
voimallinen avautuminen voi
aiheuttaa kuoleman tai vakavan
loukkaantumisen, jos etumatkustaja
on liian lähellä turvatyynyä. Etumat-
kustajan istuin tulee säätää mah-
dollisimman kauas turvatyynystä
siten, että etumat kustaja istuu pys-
tyasennossa.
lVäärin istuimelle ja/tai turvalaittee-
seen kiinnitetty vauva tai lapsi voi
saada surmansa tai loukkaantua
vakavasti täyttyvä n turvatyynyn voi-
masta. Vauva tai pieni lapsi, joka on
liian pieni käyttämään turvavöitä,
tulee asettaa lasten turvalaittee-
seen. Toyota suos ittelee, että
vauva tai pieni lapsi kiinnitetään
aina lasten turvalaitteeseen auton
takaistuimelle. Takaistuin on turval-
lisempi paikka vauvoille ja lapsille
kuin etuistuin. ( S. 42)
lÄlä istu istuimen reunalla tai nojaa
vasten kojetaulua.
lÄlä anna lapsen seistä etumatkus-
tajan SRS-turvatyyny-yksikön
edessä tai istua etumatkustajan
polvien päällä.
lÄlä anna etumatkustajan pitää esi-
neitä polvien päällä.
OM42E06FI.book Page 36 Wednesday, February 10, 2021 3:22 PM

37
1
1-1. Turvallinen käyttö
Turvallisuuden vuoksi
VAROITUS
lÄlä nojaa ovea, katon sivuosia,
etu-, sivu- tai takapilareita vasten.
lÄlä anna kenenkään olla polvillaan
matkustajan istuimella ovea kohden
tai pistää käsiään tai päätään auton
ulkopuolelle.
lÄlä kiinnitä mitään tai laita mitään
esineitä nojaamaan vasten sellaisia
alueita kuten kojetaulu, ohjauspyö-
rän keskiosa tai kojetaulun alaosa.
Nämä esineet voivat lentää suurella
nopeudella kuljettajan ja etumat-
kustajan turvatyynyn tai polviturva-
tyynyn täyttyessä.
lÄlä kiinnitä mitään sellaisille alueille
kuin ovi, tuulilasi, sivuovien ikkunat,
etu- tai takapilarit, katon sivuosien
rakenteet ja tartuntakahvat.
(Lukuun ottamatta nopeusrajoitus-
tarraa
S. 503)
lÄlä aseta vaatekoukkuihin vaateri-
pustimia tai muita kovia tai teräviä
esineitä. Kaikki nämä esineet voivat
lentää suurella nopeudella ja saat-
tavat siten aiheuttaa vakavia louk-
kaantumisia tai johtaa kuolemaan
ikkunaturvatyynyjen avautuessa.
lJos polviturvatyynyn avautumiskoh-
dan päälle on kiinnitetty muovisuo-
jus, poista se.
lÄlä käytä istuinte n yhteydessä sel-
laisia lisäosia, jotka voisivat peittää
kohdat, joista SR S-sivuturvatyyny
avautuu, koska ne voivat vaikeuttaa
turvatyynyn avautumista. Sellaiset
lisäosat voivat estää sivuturvatyy-
nyjä toimimasta oikein, tehdä järjes-
telmän toimintakyvyttömäksi tai
aiheuttaa turvatyynyjen tahattoman
laukeamisen, mikä voi aiheuttaa
kuoleman tai vaka van loukkaantu-
misen.
lÄlä iske tai kohd ista merkittävää
voimaa alueeseen, missä SRS-tur-
vatyynyn osat sijaitsevat tai etuo-
viin.
Tämä voi johtaa SRS-turvatyyny-
jen toimintahäiriöihin.
lÄlä koske mihinkään turvatyynyjär-
jestelmän osiin välittömästi SRS-
turvatyynyn täyttymisen jälkeen,
koska ne voivat olla kuumia.
OM42E06FI.book Page 37 Wednesday, February 10, 2021 3:22 PM

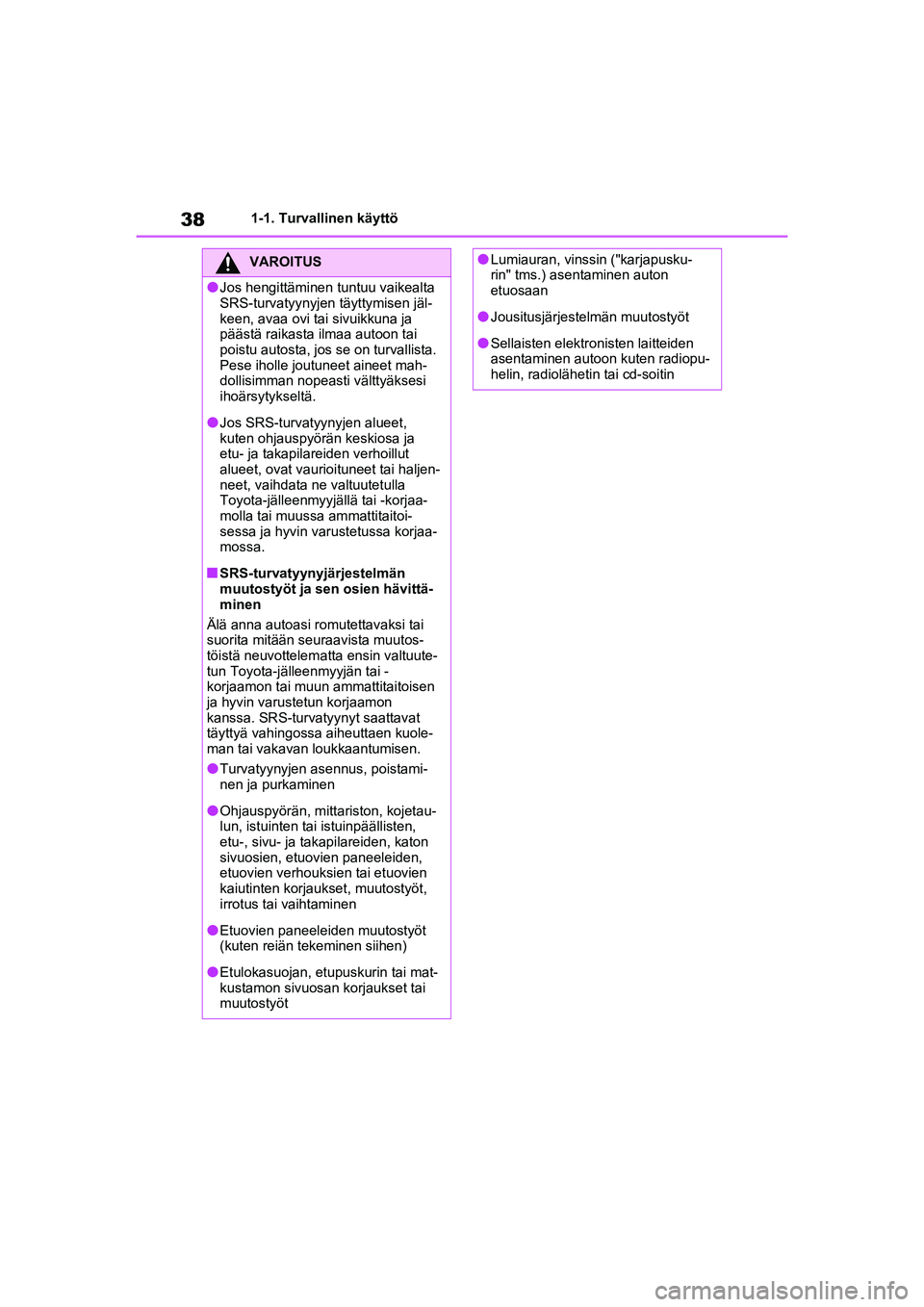

381-1. Turvallinen käyttö
VAROITUS
lJos hengittäminen tuntuu vaikealta
SRS-turvatyynyjen täyttymisen jäl-
keen, avaa ovi tai sivuikkuna ja
päästä raikasta ilmaa autoon tai
poistu autosta, jos se on turvallista.
Pese iholle joutuneet aineet mah-
dollisimman nopeasti välttyäksesi
ihoärsytykseltä.
lJos SRS-turvatyynyjen alueet,
kuten ohjauspyörän keskiosa ja
etu- ja takapilareiden verhoillut
alueet, ovat vaurioituneet tai haljen-
neet, vaihdata ne valtuutetulla
Toyota-jälleenmyyjällä tai -korjaa-
molla tai muussa ammattitaitoi-
sessa ja hyvin varustetussa korjaa-
mossa.
nSRS-turvatyynyjärjestelmän
muutostyöt ja sen osien hävittä-
minen
Älä anna autoasi romutettavaksi tai
suorita mitään seur aavista muutos-
töistä neuvottelematta ensin valtuute-
tun Toyota-jälleenmyyjän tai -
korjaamon tai muun ammattitaitoisen
ja hyvin varustetun korjaamon
kanssa. SRS-turvatyynyt saattavat
täyttyä vahingossa aiheuttaen kuole-
man tai vakavan loukkaantumisen.
lTurvatyynyjen asennus, poistami-
nen ja purkaminen
lOhjauspyörän, mittariston, kojetau-
lun, istuinten tai istuinpäällisten,
etu-, sivu- ja takapilareiden, katon
sivuosien, etuovien paneeleiden,
etuovien verhouksien tai etuovien
kaiutinten korjaukset, muutostyöt,
irrotus tai vaihtaminen
lEtuovien paneeleiden muutostyöt
(kuten reiän tekeminen siihen)
lEtulokasuojan, etupuskurin tai mat-
kustamon sivuosan korjaukset tai
muutostyöt
lLumiauran, vinssin ("karjapusku-
rin" tms.) asentaminen auton
etuosaan
lJousitusjärjestelmän muutostyöt
lSellaisten elektronisten laitteiden
asentaminen autoon kuten radiopu-
helin, radiolähetin tai cd-soitin
OM42E06FI.book Page 38 Wednesday, February 10, 2021 3:22 PM
