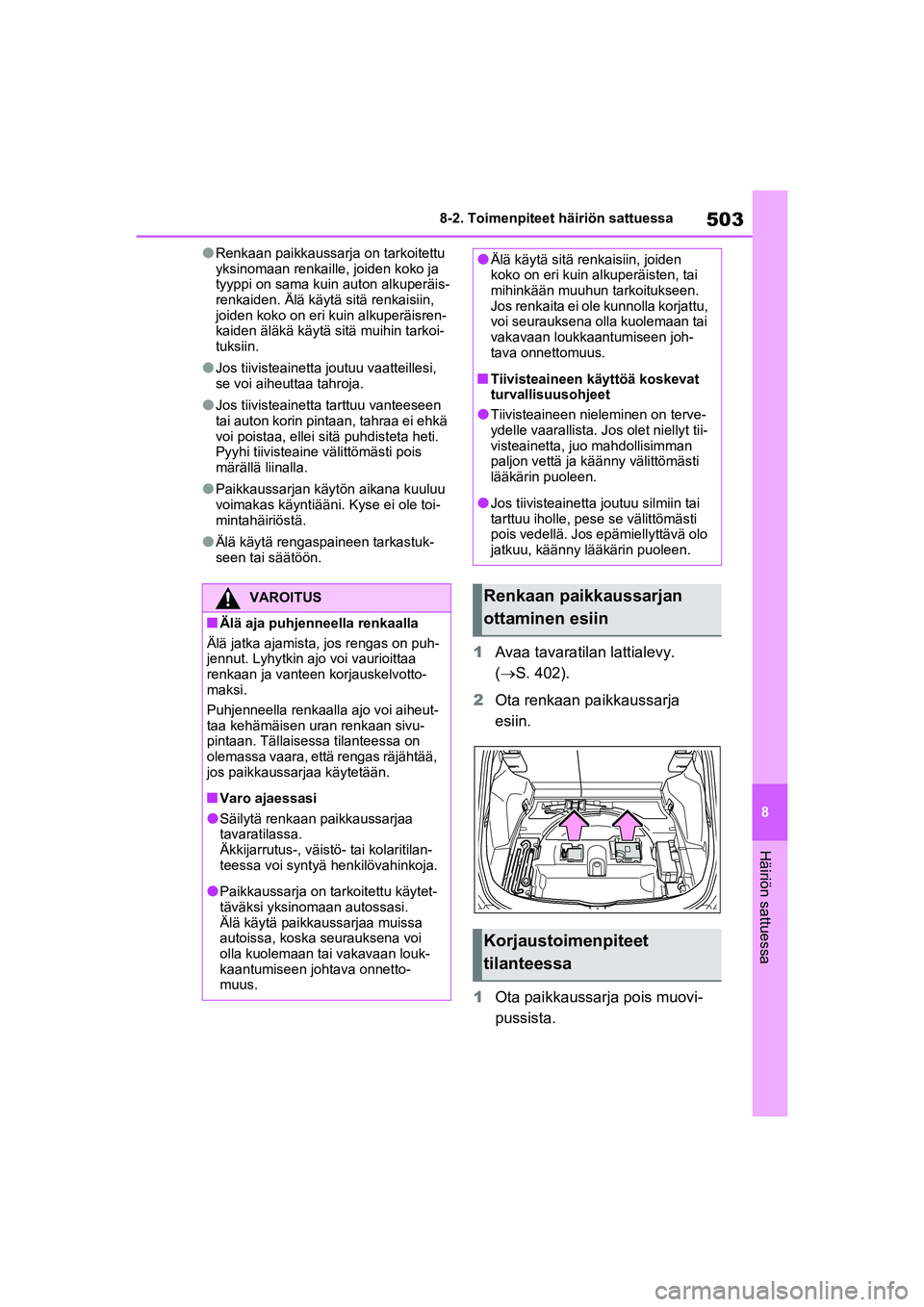

2021 TOYOTA RAV4 PLUG-IN HYBRID Omistajan Käsikirja (in Finnish)

503
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
lRenkaan paikkaussarja on tarkoitettu
yksinomaan renkaille,
joiden koko ja
tyyppi on sama kuin auton alkuperäis-
renkaiden. Älä käytä sitä renkaisiin,
joiden koko on eri kuin alkuperäisren-
kaiden äläkä käytä sitä muihin tarkoi-
tuksiin.
lJos tiivisteainetta joutuu vaatteillesi,
se voi aiheuttaa tahroja.
lJos tiivisteainetta tarttuu vanteeseen
tai auton korin pintaan, tahraa ei ehkä
voi poistaa, ellei sitä puhdisteta heti.
Pyyhi tiivisteaine välittömästi pois
märällä liinalla.
lPaikkaussarjan käytön aikana kuuluu
voimakas käyntiääni. Kyse ei ole toi-
mintahäiriöstä.
lÄlä käytä rengaspaineen tarkastuk-
seen tai säätöön.
1 Avaa tavaratilan lattialevy.
( S. 402).
2 Ota renkaan paikkaussarja
esiin.
1 Ota paikkaussarja pois muovi-
pussista.
VAROITUS
nÄlä aja puhjenneella renkaalla
Älä jatka ajamista, jos rengas on puh-
jennut. Lyhytkin ajo voi vaurioittaa
renkaan ja vanteen korjauskelvotto-
maksi.
Puhjenneella renkaalla ajo voi aiheut-
taa kehämäisen uran renkaan sivu-
pintaan. Tällaisessa tilanteessa on
olemassa vaara, että rengas räjähtää,
jos paikkaussarjaa käytetään.
nVaro ajaessasi
lSäilytä renkaan paikkaussarjaa
tavaratilassa.
Äkkijarrutus-, väistö- tai kolaritilan-
teessa voi syntyä henkilövahinkoja.
lPaikkaussarja on tarkoitettu käytet-
täväksi yksinomaan autossasi.
Älä käytä paikkaussarjaa muissa
autoissa, koska seurauksena voi
olla kuolemaan tai vakavaan louk-
kaantumiseen johtava onnetto-
muus.
lÄlä käytä sitä renkaisiin, joiden
koko on eri kuin alkuperäisten, tai
mihinkään muuhun tarkoitukseen.
Jos renkaita ei ole kunnolla korjattu,
voi seurauksena olla kuolemaan tai
vakavaan loukkaantumiseen joh-
tava onnettomuus.
nTiivisteaineen käyttöä koskevat
turvallisuusohjeet
lTiivisteaineen nieleminen on terve-
ydelle vaarallista. Jos olet niellyt tii-
visteainetta, juo mahdollisimman
paljon vettä ja käänny välittömästi
lääkärin puoleen.
lJos tiivisteainetta joutuu silmiin tai
tarttuu iholle, pese se välittömästi
pois vedellä. Jos epämiellyttävä olo
jatkuu, käänny lääkärin puoleen.
Renkaan paikkaussarjan
ottaminen esiin
Korjaustoimenpiteet
tilanteessa
OM42E06FI.book Page 503 Wedne sday, February 10, 2021 3:22 PM

5048-2. Toimenpiteet häiriön sattuessa
Kiinnitä pullon yhteydessä oleva tarra
ohjeistettuun paikkaan. (Katso vaihe
10.)
2 Vedä letku ja sähköjohto ulos
kompressorin pohjasta.
3 Liitä pullo kompressoriin.
Varmista, että painat pulloa, kunnes
sen kiinnikkeet ovat tiukasti kiinni
kompressorissa eivätkä enää näy.
4Liitä letku pulloon.
Varmista, että työnnät letkun sisään
niin, että sen kiinnike on tiukasti kiinni
pullossa.
5Irrota venttiilinhattu puhjenneen
renkaan venttiilistä.
6 Vapauta letku. Irrota letkun
ilmanvapautuskorkki.
Tulet tarvitsemaan ilmanvapautuskork-
kia myöhemmin.
OM42E06FI.book Page 504 Wedne sday, February 10, 2021 3:22 PM

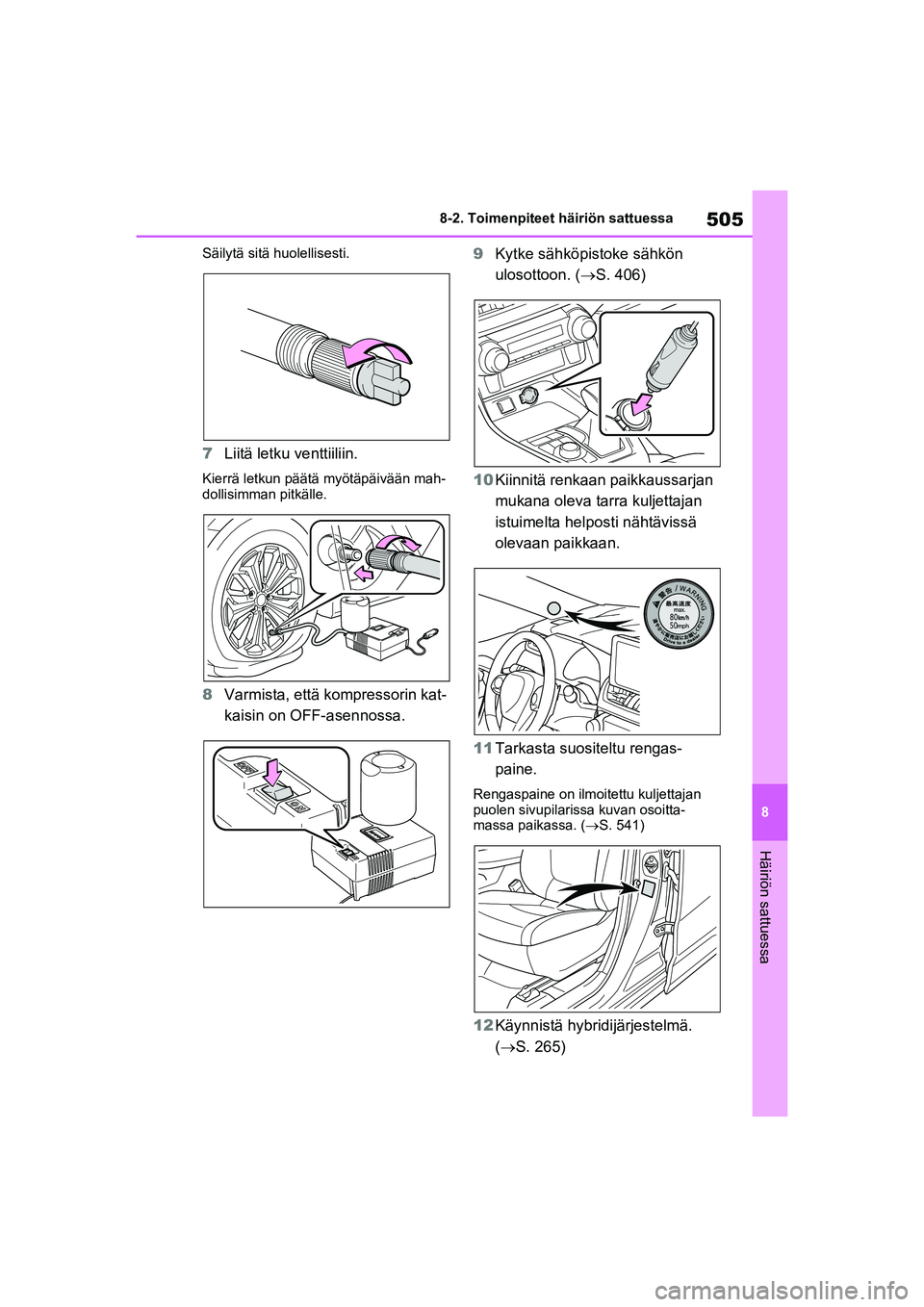

505
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Säilytä sitä huolellisesti.
7
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään mah-
dollisimman pitkälle.
8Varmista, että kompressorin kat-
kaisin on OFF-asennossa. 9
Kytke sähköpistoke sähkön
ulosottoon. ( S. 406)
10 Kiinnitä renkaan paikkaussarjan
mukana oleva tarra kuljettajan
istuimelta helposti nähtävissä
olevaan paikkaan.
11 Tarkasta suositeltu rengas-
paine.
Rengaspaine on ilmoitettu kuljettajan
puolen sivupilarissa kuvan osoitta-
massa paikassa. ( S. 541)
12Käynnistä hybridijärjestelmä.
( S. 265)
OM42E06FI.book Page 505 Wedne sday, February 10, 2021 3:22 PM

5068-2. Toimenpiteet häiriön sattuessa
13Kytke kompressor i päälle (ON)
tiivisteaineen ruiskuttamiseksi ja
renkaan täyttämiseksi.
14 Täytä rengasta, kunnes ohjeis-
tettu rengaspaine saavutetaan.
Tiivisteainetta ruiskutetaan, ja
paine nousee äkillisesti
300 kPa:iin (3,0 bar) tai
400 kPa:iin (4,0 bar) ja laskee
sitten vähitellen. Ilmanpainemittari näyttää todel-
lisen rengaspaineen arvon noin
1 - 5 minuutin kuluttua katkaisi-
men päälle kytkemisestä.
Aseta kompressorin katkaisin OFF-
asentoon ja tarkista rengaspaine. Varo
täyttämästä liikaa. Tarkista ja täytä
lisää, kunnes ohjeistettu rengaspaine
on saavutettu.
Rengasta voidaan täyttää noin 5 - 20
minuuttia (ulkolämpötilasta riippuen).
Jos rengaspaine on edelleen ohjeis-
tusta alhaisempi, kun rengasta on täy-
tetty 25 minuuttia, rengas on vaurioitu-
nut liikaa, jotta sen voisi korjata. Kytke
kompressorin katkaisin pois päältä ja
ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muu-
hun luotettavaan korjaamoon.
Jos rengaspaine ylittää ohjeistetun pai-
neen, säädä rengaspainetta päästä-
mällä hieman ilmaa pois.
(S. 508, 541)
15
Kompressorin katkaisimen
ollessa off-asennossa irrota
letku renkaan ven ttiilistä ja vedä
sitten sähköliitin irti sähkön ulos-
otosta.
Jonkin verran tiivisteainetta voi valua
ulos, kun letku irrotetaan.
16 Kiinnitä venttiilin korkki korjatun
renkaan venttiiliin.
17 Kiinnitä ilmanvapautuskorkki let-
kun päähän.
A
B
OM42E06FI.book Page 506 Wedne sday, February 10, 2021 3:22 PM

507
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
Jos ilmanvapautuskorkkia ei kiinnitetä,
tiivisteainetta voi valua ulos ja sotkea
auton.
18
Säilytä pulloa tilapäisesti tavara-
tilassa, kun se on liitettynä
kompressoriin.
19 Jotta tiivisteaine levittyisi tasai-
sesti renkaan sisällä, aja heti
täytön jälkeen 5 km alle 80 km/h
nopeudella.
20 Ajon jälkeen pysäytä auto tur-
valliseen paikkaan kovalle,
tasaiselle alustalle ja kytke paik-
kaussarja uudelleen.
Irrota ilmanvapautuskorkki letkusta
ennen letkun kytkemistä.
21Kytke kompressorin katkaisin
päälle, odota useita sekunteja ja
kytke se sitten pois päältä. Tar-
kasta rengaspaine.
Jos rengaspaine on alle
130 kPa (1,3 bar): Reikää ei voi
korjata. Ota yhte yttä Toyota-jäl-
leenmyyjään tai -korjaamoon tai
muuhun luotettavaan korjaa-
moon.
Jos rengaspaine on 130 kPa
(1,3 bar) tai korkeampi, mutta
alle ohjeistetun paineen: Siirry
vaiheeseen 22.
Jos rengaspaine on ohjeistuk-
sen mukainen ( S. 541):
Siirry vaiheeseen 23.
22 Kytke kompressorin katkaisin
päälle ja täytä rengasta, kunnes
ohjeistettu rengaspaine on saa-
vutettu. Aja noin 5 km ja suorita
sitten vaihe 20.
23 Kiinnitä ilmanvapautuskorkki let-
kun päähän.
A
B
C
OM42E06FI.book Page 507 Wedne sday, February 10, 2021 3:22 PM

5088-2. Toimenpiteet häiriön sattuessa
Jos ilmanvapautuskorkkia ei kiinnitetä,
tiivisteainetta voi valua ulos ja sotkea
auton.
24 Säilytä pulloa tavaratilassa, kun
se on liitettynä kompressoriin.
25 Vältä äkillisiä jarrutuksia ja kiih-
dytyksiä sekä jyrkkiä käännök-
siä ja aja varovasti alle 80 km/h
nopeudella lähimmälle valtuute-
tulle Toyota-jälleenmyyjälle tai
-korjaamolle tai muuhun luotet-
tavaan korjaamoon , joka on alle
100 km etäisyydellä, renkaan
korjausta tai vaihtoa varten.
Renkaan korjaamiseen tai vaihtami-
seen tai renkaan paikkaussarjan hävit-
tämiseen liittyvissä asioissa ota
yhteyttä valtuutettuun Toyota-jälleen-
myyjään tai -korjaamoon tai muuhun
luotettavaan korjaamoon.
Varmistu siitä, että valtuutettu Toyota-
jälleenmyyjä tai -korjaamo tai muu luo-
tettava korjaamo saa tiedon siitä, että
renkaassa on tiivisteainetta, kun viet
renkaan korjattavaksi tai vaihdetta-
vaksi.
nJos rengas täytetään yli ohjeistetun
rengaspaineen
1 Irrota letku venttiilistä.
2 Asenna ilmanvapautuskorkki letkun
päähän ja päästä hieman ilmaa pois
painamalla korkin ulkonemalla ren-
kaan venttiiliä. 3
Irrota letku venttiilistä, irrota ilmanva-
pautuskorkki letkusta ja kytke sitten
letku takaisin.
4 Kytke kompressorin katkaisin päälle,
odota useita sekunteja ja kytke se
sitten pois päältä. Tarkista, että ren-
gaspainemittari näyttää suositeltua
rengaspainetta.
Jos rengaspaine on alle ohjeistetun pai-
neen, käännä kompressorin katkaisin
päälle uudelleen ja toista täyttötoimenpi-
teet, kunnes ohjeistettu paine on saavu-
tettu.
nKun rengas on korjattu renkaan
paikkaussarjan avulla
lPaineentunnistusventtiili ja lähetin
tulee vaihtaa.
lVaikka rengaspaine olisi suositellulla
tasolla, rengaspaineiden varoitusvalo
saattaa syttyä/vilkkua.
nNosturin ottaminen esiin
(joissakin malleissa)
1 Avaa tavaratilan lattialevy.
2 Vapauta kiristyshihna ja ota nosturi
esiin lattialevyn alta.
Kun ottanut nosturin esiin, pidä se pai-
kallaan kiinnittämällä kuminauha tilapäi-
sesti kuvan osoittamaan reikään.
Nosturin säilyttämise ksi käännä nosturia
ja kiristä sitä, kunnes se ei enää liiku.
Aseta se lattialevyn al le ja kiinnitä se
paikalleen kuminauhalla.
OM42E06FI.book Page 508 Wedne sday, February 10, 2021 3:22 PM

509
8
8-2. Toimenpiteet häiriön sattuessa
Häiriön sattuessa
VAROITUS
nKun korjaat puhjennutta ren-
gasta
lPysäytä autosi turvalliseen paik-
kaan tasaiselle alustalle.
lÄlä kosketa vanteita tai jarrujen
ympärillä olevia osia välittömästi
ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen
ympärillä olevat osat voivat olla eri-
tyisen kuumia. Näiden alueiden
koskettaminen käsillä, jaloilla tai
muilla kehon osilla voi johtaa palo-
vammoihin.
lLiitä letku huolellisesti renkaassa
olevaan venttiiliin. Jos letkua ei lii-
tetä kunnolla venttiiliin, seurauk-
sena voi olla ilmavuoto ja tiivisteai-
neen roiskuminen ulos.
lJos letku irtoaa venttiilistä renkaan
täytön aikana, on vaarana, että
letku liikkuu äkillisesti ilmanpai-
neen takia.
lKun rengas on täytetty, tiivisteai-
netta voi roiskua, kun letku irrote-
taan tai kun renkaasta päästetään
ilmaa pois.
lNoudata toimintaohjeita renkaiden
paikkauksessa. Jos toimintaohjeita
ei noudateta, tiivisteaine saattaa
ruiskuta ulos.
lPysy etäällä renkaasta sen korjauk-
sen aikana, sillä on olemassa
vaara, että se räjähtää korjauksen
aikana. Jos huomaat renkaassa
halkeamia tai muodonmuutoksia,
kytke kompressorin katkaisin pois
päältä ja lopeta korjaus välittömästi.
lPaikkaussarja voi ylikuumentua, jos
sitä käytetään pitkään. Älä käytä
paikkaussarjaa yh
täjaksoisesti 40
minuuttia kauempaa.
lPaikkaussarjan osat kuumenevat
käytön aikana. Ole varovainen, kun
käsittelet paikkaussa rjaa toimenpi-
teen aikana ja sen jälkeen. Älä kos-
keta pullon ja kompressorin liityntä-
alueen metalliosaa. Se voi olla eri-
tyisen kuuma.
lÄlä kiinnitä auton nopeusvaroitus-
tarraa muualle kuin osoitetulle
alueelle. Jos tarra kiinnitetään
alueelle, jossa on SRS-turvatyyny,
kuten ohjauspyörän keskiöön, se
voi estää SRS-turvatyynyä toimi-
masta oikein.
nTiivisteaineen le vittäminen tasai-
sesti ajamalla
Huomioi seuraavat varotoimenpiteet
estääksesi onnettomuusriskin.
Muuten saatat menettää auton hallin-
nan, josta voi olla seurauksena kuo-
lema ja vakavat vammat.
lAja autolla varo vasti alhaisella
nopeudella. Ole erityisen varovai-
nen kaarteeseen ajettaessa ja
käännettäessä.
OM42E06FI.book Page 509 Wedne sday, February 10, 2021 3:22 PM

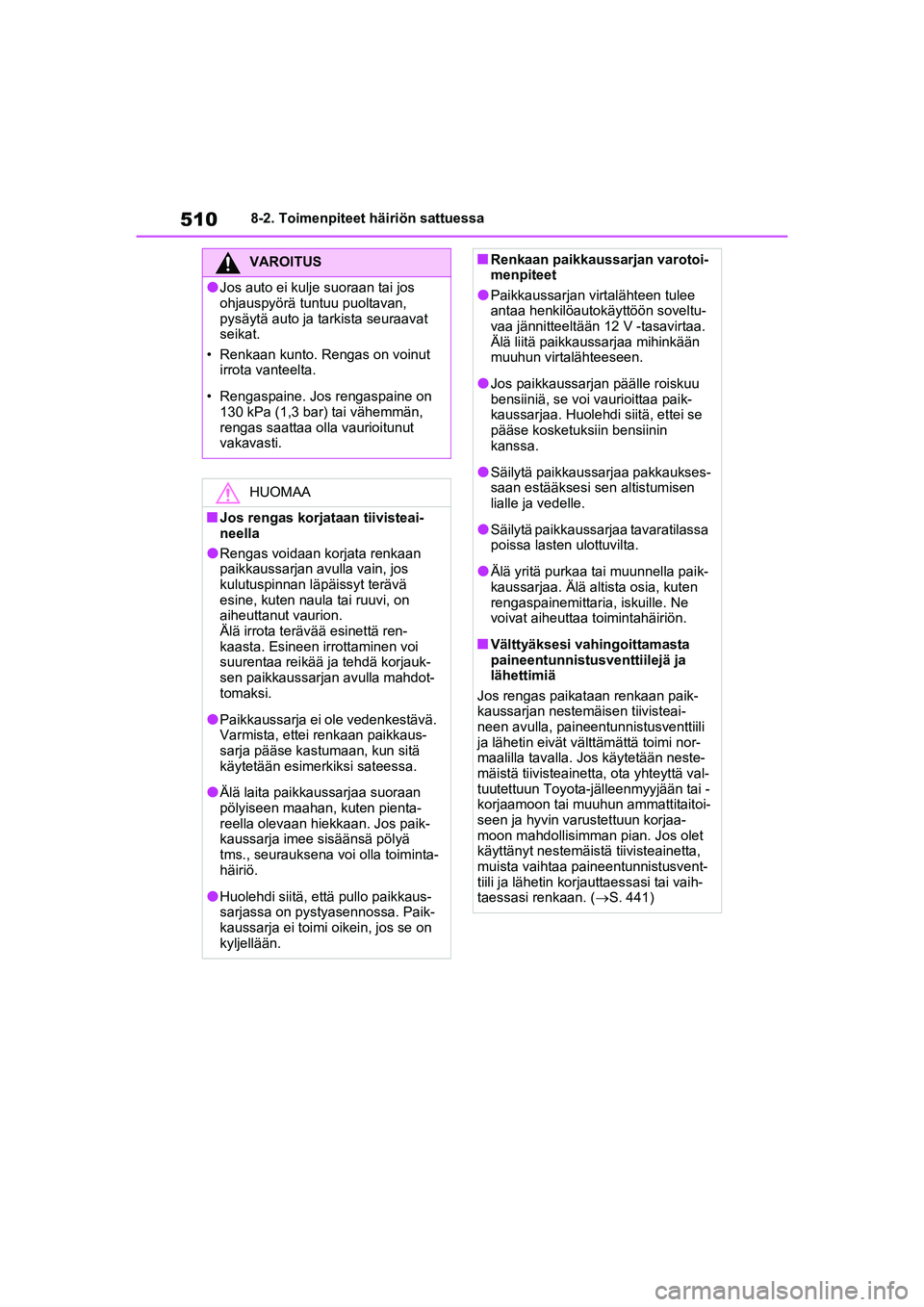

5108-2. Toimenpiteet häiriön sattuessa
VAROITUS
lJos auto ei kulje suoraan tai jos
ohjauspyörä tuntuu puoltavan,
pysäytä auto ja tarkista seuraavat
seikat.
• Renkaan kunto. Rengas on voinut irrota vanteelta.
• Rengaspaine. Jos rengaspaine on 130 kPa (1,3 bar) tai vähemmän,
rengas saattaa olla vaurioitunut
vakavasti.
HUOMAA
nJos rengas korjataan tiivisteai-
neella
lRengas voidaan korjata renkaan
paikkaussarjan avulla vain, jos
kulutuspinnan läpäissyt terävä
esine, kuten naula tai ruuvi, on
aiheuttanut vaurion.
Älä irrota terävää esinettä ren-
kaasta. Esineen irrottaminen voi
suurentaa reikää ja tehdä korjauk-
sen paikkaussarjan avulla mahdot-
tomaksi.
lPaikkaussarja ei ole vedenkestävä.
Varmista, ettei renkaan paikkaus-
sarja pääse kastumaan, kun sitä
käytetään esimerkiksi sateessa.
lÄlä laita paikkaussarjaa suoraan
pölyiseen maahan, kuten pienta-
reella olevaan hiekkaan. Jos paik-
kaussarja imee sisäänsä pölyä
tms., seurauksena voi olla toiminta-
häiriö.
lHuolehdi siitä, että pullo paikkaus-
sarjassa on pystyasennossa. Paik-
kaussarja ei toimi oikein, jos se on
kyljellään.
nRenkaan paikkaussarjan varotoi-
menpiteet
lPaikkaussarjan virtalähteen tulee
antaa henkilöautokäyttöön soveltu-
vaa jännitteeltään 12 V -tasavirtaa.
Älä liitä paikkaussarjaa mihinkään
muuhun virtalähteeseen.
lJos paikkaussarjan päälle roiskuu
bensiiniä, se voi vaurioittaa paik-
kaussarjaa. Huolehdi siitä, ettei se
pääse kosketuksiin bensiinin
kanssa.
lSäilytä paikkaussa rjaa pakkaukses-
saan estääksesi sen altistumisen
lialle ja vedelle.
lSäilytä paikkaussa rjaa tavaratilassa
poissa lasten ulottuvilta.
lÄlä yritä purkaa tai muunnella paik-
kaussarjaa. Älä altista osia, kuten
rengaspainemittaria, iskuille. Ne
voivat aiheuttaa toimintahäiriön.
nVälttyäksesi vahingoittamasta
paineentunnistusventtiilejä ja
lähettimiä
Jos rengas paikataan renkaan paik-
kaussarjan nestemäisen tiivisteai-
neen avulla, paineentunnistusventtiili
ja lähetin eivät välttämättä toimi nor-
maalilla tavalla. Jos käytetään neste-
mäistä tiivisteainetta , ota yhteyttä val-
tuutettuun Toyota-j älleenmyyjään tai -
korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaa-
moon mahdollisimman pian. Jos olet
käyttänyt nestemäistä tiivisteainetta,
muista vaihtaa paineentunnistusvent-
tiili ja lähetin korjauttaessasi tai vaih-
taessasi renkaan. ( S. 441)
OM42E06FI.book Page 510 Wedne sday, February 10, 2021 3:22 PM
