2021 HYUNDAI CRETA Manual de utilização (in Portuguese)

9-50

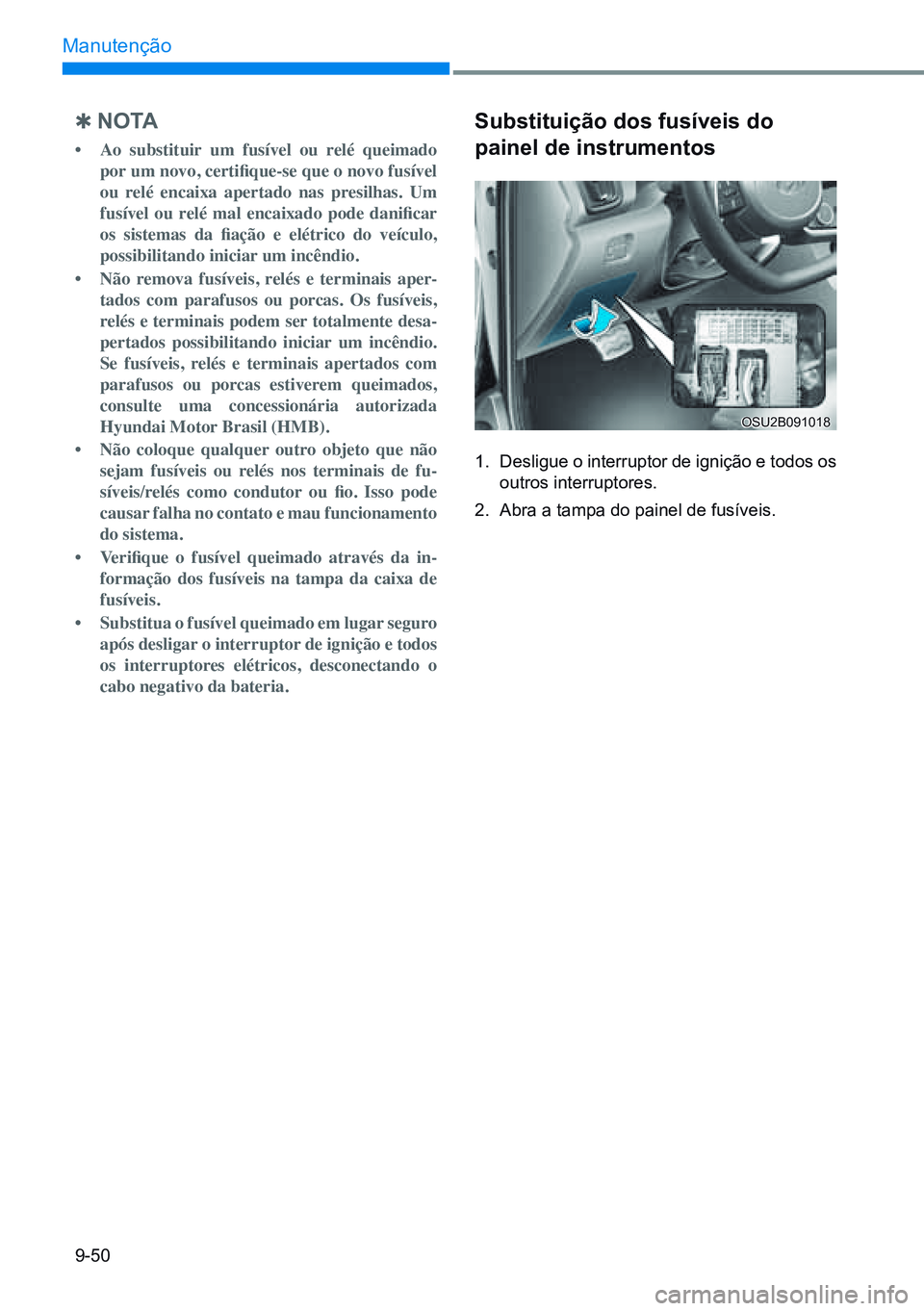

Manutenção

Q n o ta
• Ao substituir um fusível ou relé queimado
por um novo, certifique-se que o novo fusível
ou relé encaixa apertado nas presilhas. Um
fusível ou relé mal encaixado pode danificar
os sistemas da fiação e elétrico do veículo,
possibilitando iniciar um incêndio.
• Não remova fusíveis, relés e terminais aper -
tados com parafusos ou porcas. Os fusíveis,
relés e terminais podem ser totalmente desa-
pertados possibilitando iniciar um incêndio.
Se fusíveis, relés e terminais apertados com
parafusos ou porcas estiverem queimados,
consulte uma concessionária autorizada
Hyundai Motor Brasil (HMB).
• Não coloque qualquer outro objeto que não
sejam fusíveis ou relés nos terminais de fu-
síveis/relés como condutor ou fio. Isso pode
causar falha no contato e mau funcionamento
do sistema.
• Verifique o fusível queimado através da in-
formação dos fusíveis na tampa da caixa de
fusíveis.
• Substitua o fusível queimado em lugar seguro
após desligar o interruptor de ignição e todos
os interruptores elétricos, desconectando o
cabo negativo da bateria.
Substituição dos fusíveis do
painel de instrumentos
1. Desligue o interruptor de ignição e todos os
outros interruptores.
2. Abra a tampa do painel de fusíveis.
OSU2B091018

9-51
09

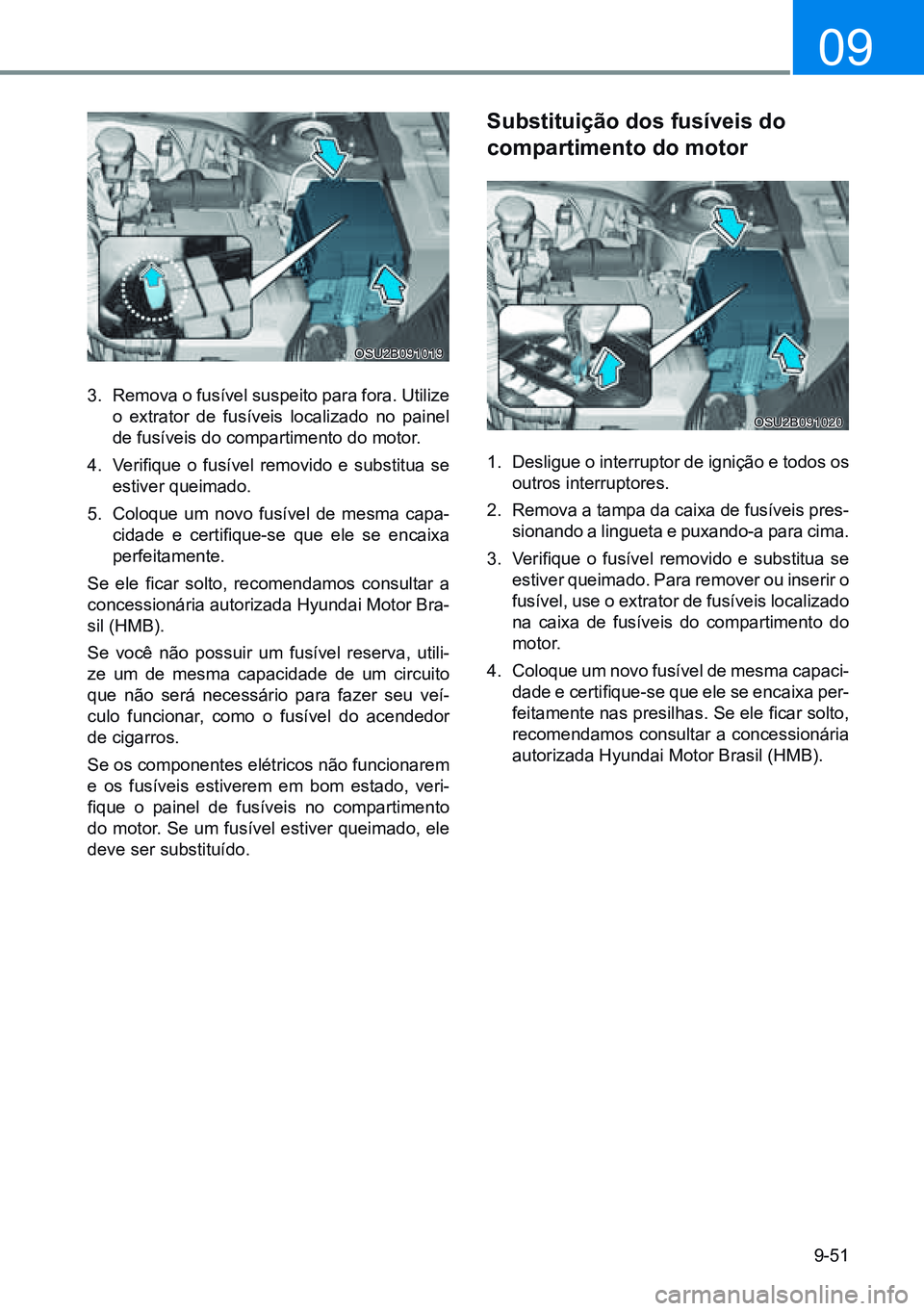

3. Remova o fusível suspeito para fora. Utilize
o extrator de fusíveis localizado no painel
de fusíveis do compartimento do motor.
4. Verifique o fusível removido e substitua se
estiver queimado.
5. Coloque um novo fusível de mesma capa-
cidade e certifique-se que ele se encaixa
perfeitamente.
Se ele ficar solto, recomendamos consultar a
concessionária autorizada Hyundai Motor Bra-
sil (HMB).
Se você não possuir um fusível reserva, utili-
ze um de mesma capacidade de um circuito
que não será necessário para fazer seu veí-
culo funcionar, como o fusível do acendedor
de cigarros.
Se os componentes elétricos não funcionarem
e os fusíveis estiverem em bom estado, veri-
fique o painel de fusíveis no compartimento
do motor. Se um fusível estiver queimado, ele
deve ser substituído.
Substituição dos fusíveis do
compartimento do motor
1. Desligue o interruptor de ignição e todos os
outros interruptores.
2. Remova a tampa da caixa de fusíveis pres-
sionando a lingueta e puxando-a para cima.
3. Verifique o fusível removido e substitua se
estiver queimado. Para remover ou inserir o
fusível, use o extrator de fusíveis localizado
na caixa de fusíveis do compartimento do
motor.
4. Coloque um novo fusível de mesma capaci -
dade e certifique-se que ele se encaixa per-
feitamente nas presilhas. Se ele ficar solto,
recomendamos consultar a concessionária
autorizada Hyundai Motor Brasil (HMB).
OSU2B091019
OSU2B091020

9-52
Manutenção

Q n o ta
Após verificar o painel de fusíveis no comparti-
mento do motor, reinstale firmemente a tampa
do painel. Senão podem ocorrer problemas elé -
tricos devido ao vazamento de água.

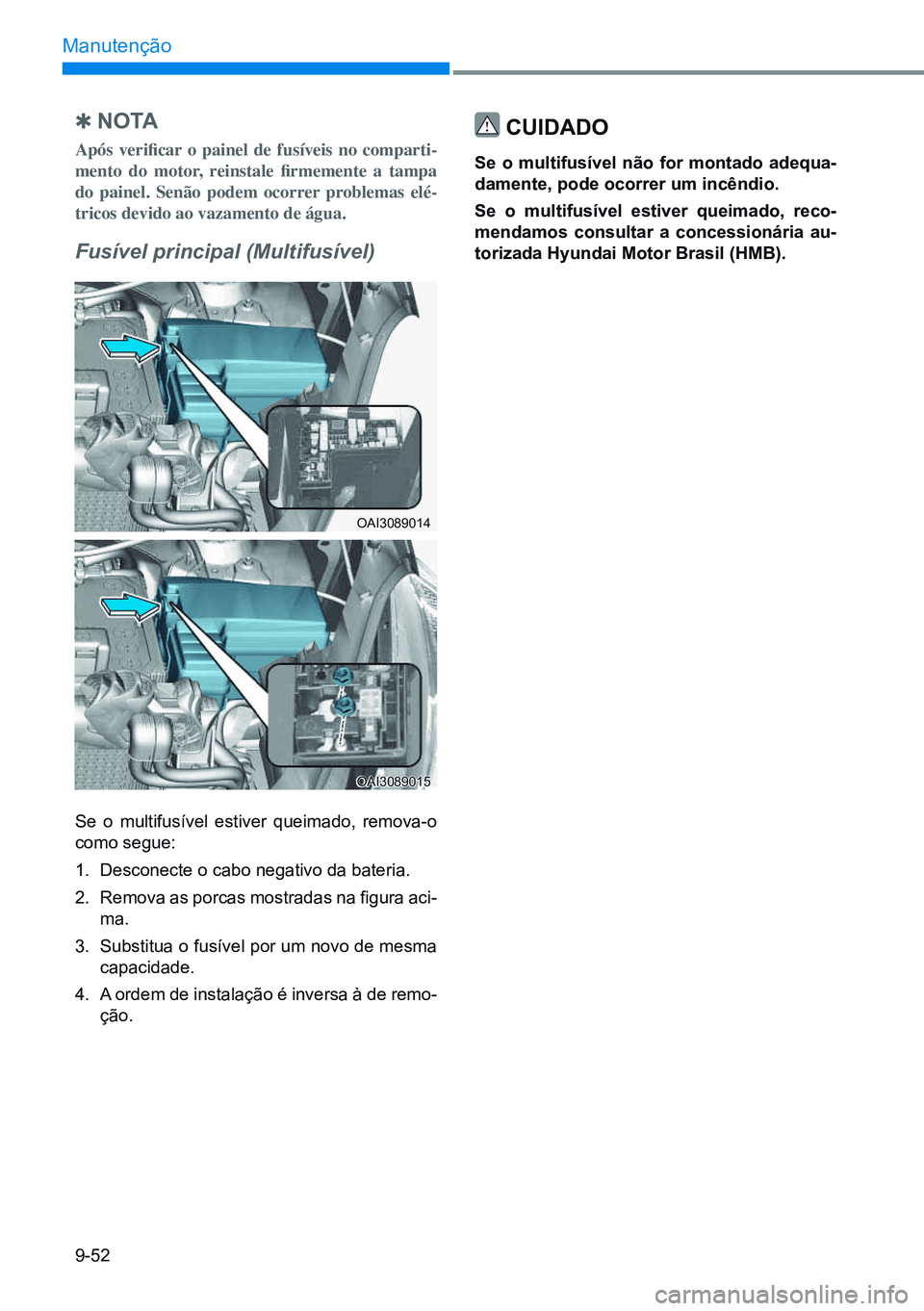

Fusível principal (Multifusível)
Se o multifusível estiver queimado, remova-o
como segue:
1. Desconecte o cabo negativo da bateria.
2. Remova as porcas mostradas na figura aci-
ma.
3. Substitua o fusível por um novo de mesma
capacidade.
4. A ordem de instalação é inversa à de remo-
ção.
CUidado
Se o multifusível não for montado adequa-
damente, pode ocorrer um incêndio.
Se o multifusível estiver queimado, reco-
mendamos consultar a concessionária au-
torizada Hyundai motor Brasil (HmB).
OAI3089014
OAI3089015

9-53
09

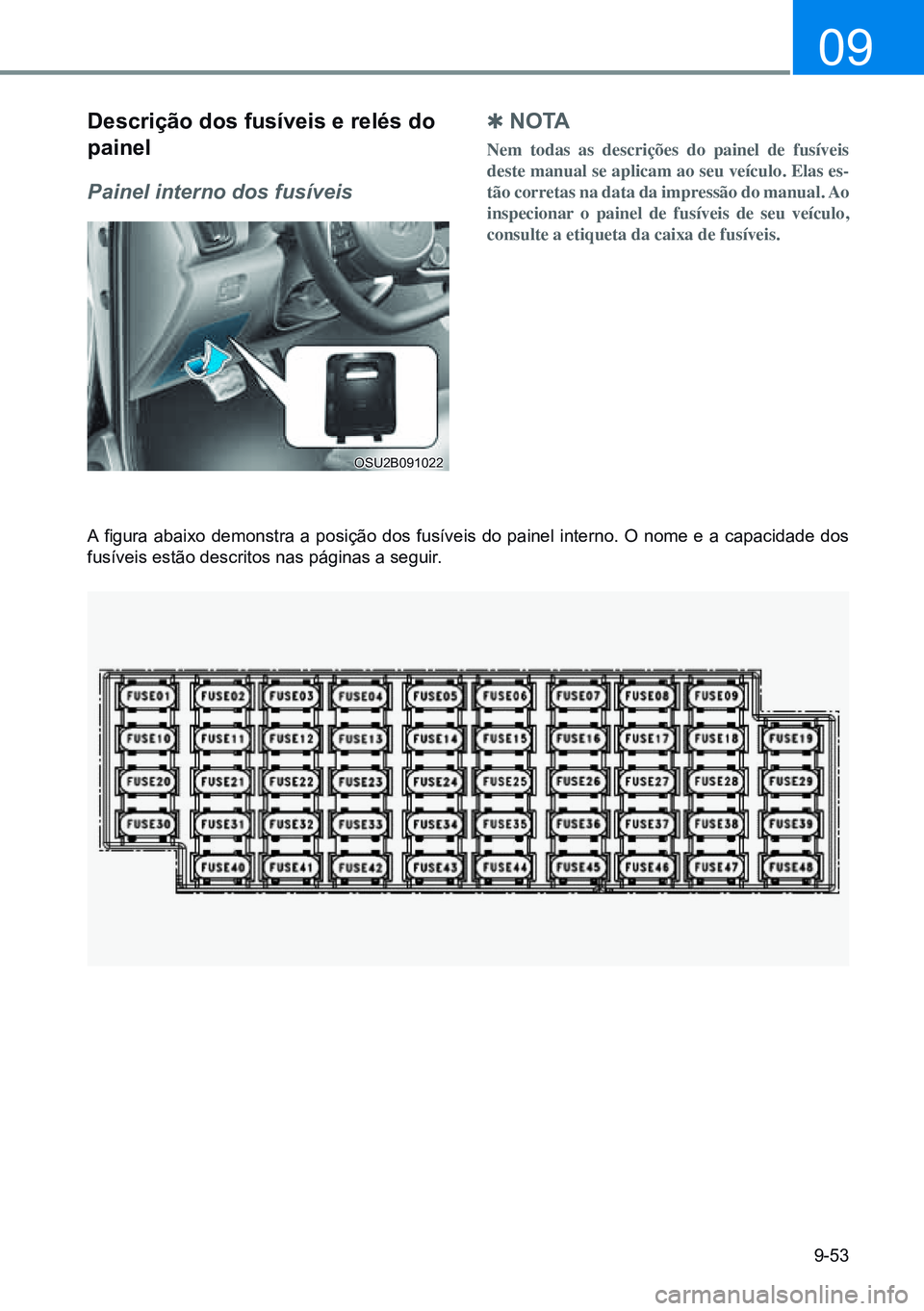

descrição dos fusíveis e relés do
painel
Painel interno dos fusíveis
A figura abaixo demonstra a posição dos fusíveis do painel interno. O nome e a capacidade dos
fusíveis estão descritos nas páginas a seguir.

Q no ta
Nem todas as descrições do painel de fusíveis
deste manual se aplicam ao seu veículo. Elas es-
tão corretas na data da impressão do manual. Ao
inspecionar o painel de fusíveis de seu veículo,
consulte a etiqueta da caixa de fusíveis.
OSU2B091022

9-54
Manutenção

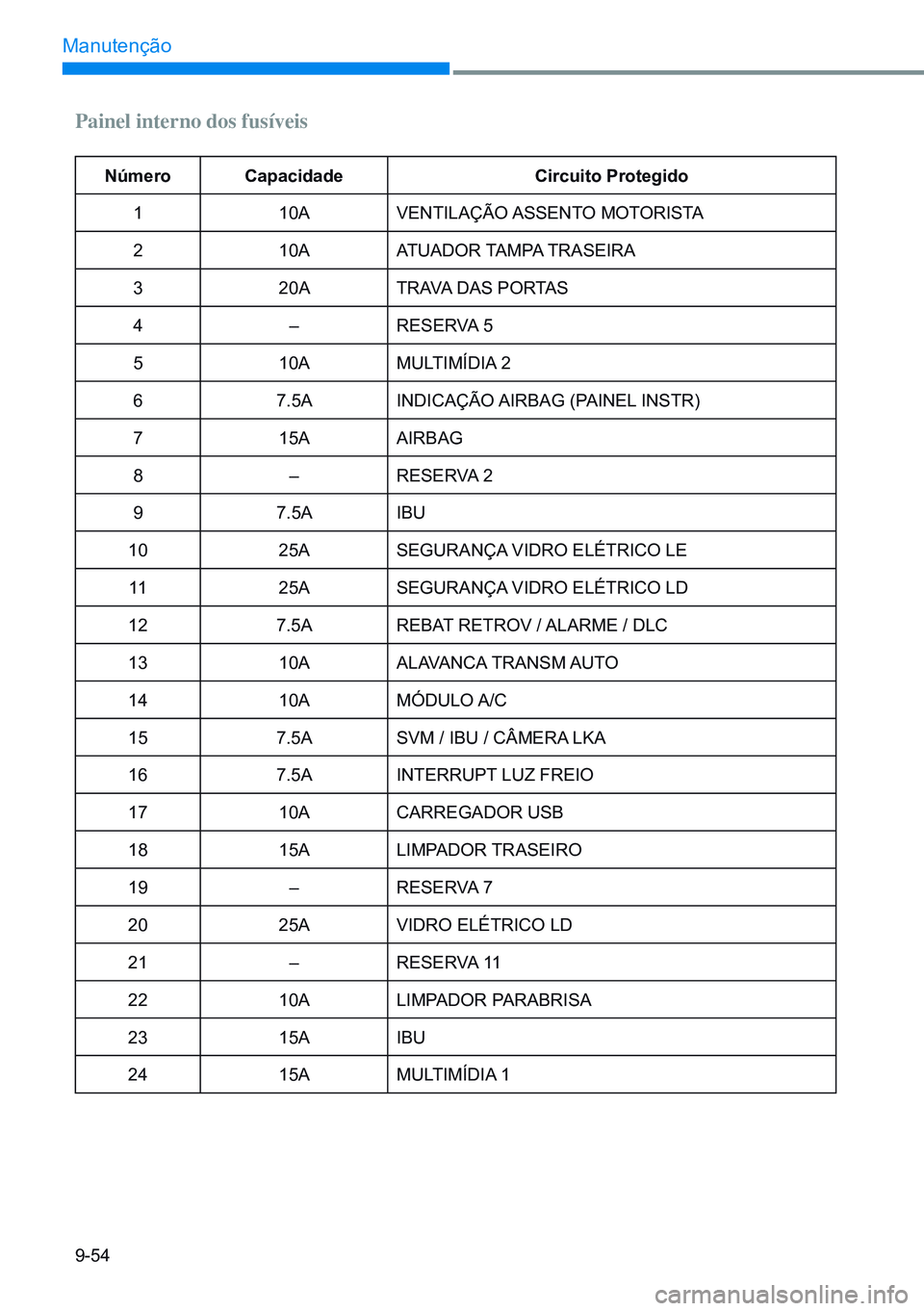

Painel interno dos fusíveis
númeroCapacidade Circuito protegido
1 10AVENTILAçÃO ASSENTO MOTORISTA
2 10AATUADOR T AMPA TRASEIRA
3 20ATRAVA DAS PORTAS
4 –RESERVA 5
5 10AMULTIMíDIA 2
6 7.5AINDICAçãO AIRBAG (PAINEL INSTR)
7 15AAIRBAG
8 –RESERVA 2
9 7.5AIBU
10 25ASEGURANçA VIDRO ELÉTRICO LE
11 25ASEGURANçA VIDRO ELÉTRICO LD
12 7.5AREBAT RETROV / ALARME / DLC
13 10AALAVANCA TRANSM AUTO
14 10AMÓDULO A/C
15 7.5ASVM / IBU / CâMERA LKA
16 7.5AINTERRUPT LUz FREIO
17 10ACARREGADOR USB
18 15ALIMPADOR TRASEIRO
19 –RESERVA 7
20 25AVIDRO ELÉTRICO LD
21 –RESERVA 11
22 10ALIMPADOR PARABRISA
23 15AIBU
24 15AMULTIMíDIA 1

9-55
09
Painel interno dos fusíveis
númeroCapacidade Circuito protegido
25 10AUNIDADE RADAR DIANTEIRO
26 7.5APAINEL DE INSTRUMENTOS
27 10AIBU / ÁUDIO / INTERRUP RETROVISOR
28 7.5AA/C FATC
29 20ATETO SOLAR
30 25AVIDRO ELÉTRICO LE
31 –RESERVA 9
32 7.5APARTIDA
33 –RESERVA 6
34 –RESERVA 4
35 10AINTERRUP CONSOLE / FATC
36 7.5AMDPS
37 –RESERVA 10
38 7.5AMÓD. VENTIL. ASSENTO MOT .
39 15ALAVADOR / INTERRUP MULTI
40 –RESERVA 8
41 10AAQUECEDOR / RETROV ELÉT / ECU
42 10AIBU / INTERUP LUz FREIO
43 10AMEMÓRIA PAINEL / A/C / SVM
44 25AECU / PCU / SENSOR
45 7.5AIBU
46 –RESERVA 1
47 25ALIMPADOR PARABRISA
48 –RESERVA 3

9-56
Manutenção

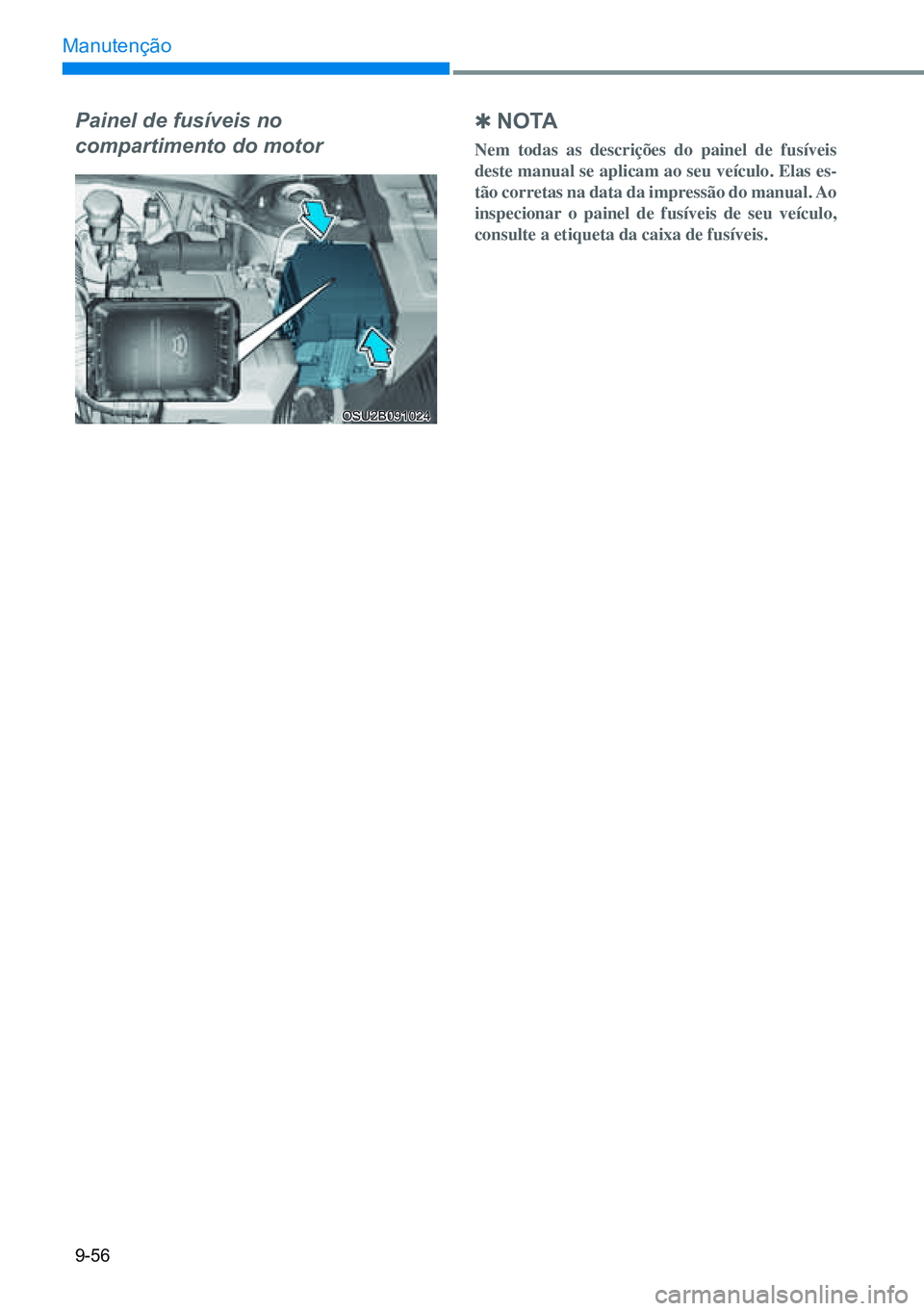

Painel de fusíveis no
compartimento do motor
Q no ta
Nem todas as descrições do painel de fusíveis
deste manual se aplicam ao seu veículo. Elas es-
tão corretas na data da impressão do manual. Ao
inspecionar o painel de fusíveis de seu veículo,
consulte a etiqueta da caixa de fusíveis.
OSU2B091024

9-57
09
Painel de fusíveis no compartimento do motor
nome do FusívelCapacidade
do Fusível Circuito protegido
MDPS 80 AUnidade MDPS
A LT 150 A/180 A150A (G3LC/G4FL), 180A (G4NJ): Alternador
FHCM 80 ARelé FHCM
VENTOINHA
ARREFECIMENTO (PWM) 60 A
[G3LC] C/Relé Ventoinha HI
B+2 50 ABloco da Junção ICU (IPS2/IPS5/IPS6/IPS7/
IPS11)
B+3 50 ABloco da Junção ICU (Relé Principal
Vidro Elétrico, Fusível - Ventilação Banco,
Segurança Vidro LE, Segurança Vidro LD,
AMP, Abertura Tampa Traseira, Teto Solar)
B+1 50 ABloco da Junção ICU (IPS1/IPS4/IPS8/IPS9/
IPS10)
VENTILADOR 40 ARelé Ventilador
ABS1 40 AMódulo de controle do ESP
ABS2 40 AMódulo de controle do ESP
TRASEIRO AQUECIDO 40 ARelé Aquecimento Traseiro
VENTOINHA
ARREFECIMENTO 40 A
[G4FL/ G4NJ] C/Relé Ventoinha HI/LO
B+4 40 ABloco da Junção ICU (Relé Corte Autom.Carga
Longo Prazo, Fusível - Interruptor Freio, IBU1,
Trava Porta, Módulo 1, Módulo 8)
TOMADA DE FORçA1 40 ARelé Saída de Força
EOP 30 ABomba de Óleo Eletrônica
IG1 40 ARelé ACC/IG1, Relé, Interruptor de Ignição
IG2 40 ARelé Partida/IG2, Relé, Interruptor de Ignição
ECU1 30 ARELÉ PRINCIPAL -
BUzINA 15 ARelé Buzina/B/Relé Buzina Alarme
A/C 10 ARelé A/C
TCU2 15 A[G3LC] TCM [G4NJ] PCM
TCU3 15 A[G3LC] TCM [G4NJ] PCM
AMS 10 ASensor da bateria
BOMBA COMBUST. 20 ARelê da Bomba de Combustível
SENSOR3 15 A[G3LC] ECM [G4FL] ECM/PCM
