2021 HYUNDAI CRETA Manual de utilização (in Portuguese)

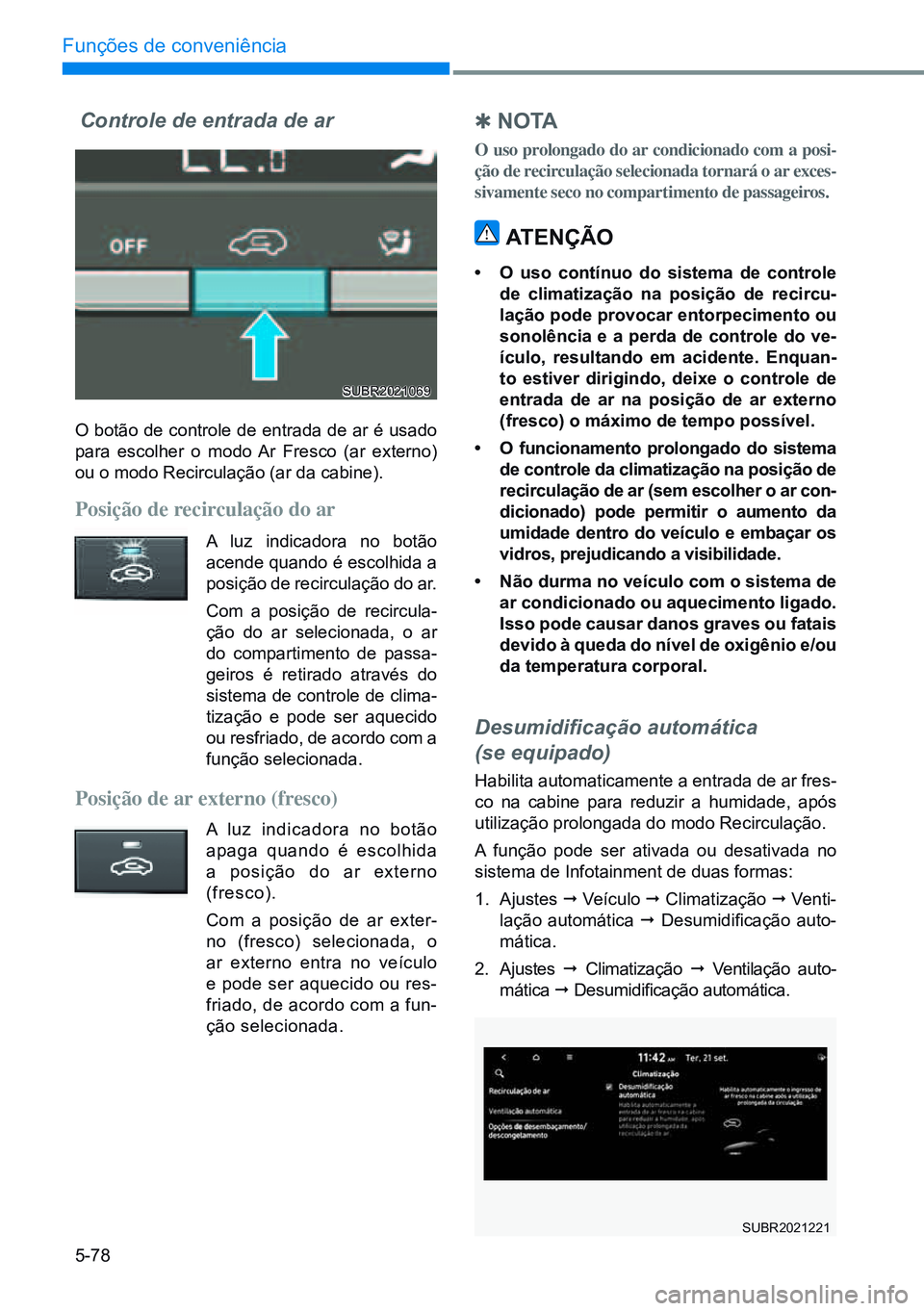

5-78
Funções de conveniência
Controle de entrada de ar
O botão de controle de entrada de ar é usado
para escolher o modo Ar Fresco (ar externo)
ou o modo Recirculação (ar da cabine).
Posição de recirculação do ar
A luz indicadora no botão
acende quando é escolhida a
posição de recirculação do ar.
Com a posição de recircula-
ção do ar selecionada, o ar
do compartimento de passa-
geiros é retirado através do
sistema de controle de clima-
tização e pode ser aquecido
ou resfriado, de acordo com a
função selecionada.
Posição de ar externo (fresco)
A luz indicadora no botão
apaga quando é escolhida
a posição do ar externo
(fresco).
Com a posição de ar exter-
no (fresco) selecionada, o
ar externo entra no veículo
e pode ser aquecido ou res-
friado, de acordo com a fun-
ção selecionada.

Q no TA
O uso prolongado do ar condicionado com a posi-
ção de recirculação selecionada tornará o ar exces-
sivamente seco no compartimento de passageiros.
ATenÇÃo
• o uso contínuo do sistema de controle
de climatização na posição de recircu-
lação pode provocar entorpecimento ou
sonolência e a perda de controle do ve-
ículo, resultando em acidente. enquan-
to estiver dirigindo, deixe o controle de
entrada de ar na posição de ar externo
(fresco) o máximo de tempo possível.
• o funcionamento prolongado do sistema
de controle da climatização na posição de
recirculação de ar (sem escolher o ar con-
dicionado) pode permitir o aumento da
umidade dentro do veículo e embaçar os
vidros, prejudicando a visibilidade.
• não durma no veículo com o sistema de
ar condicionado ou aquecimento ligado.
isso pode causar danos graves ou fatais
devido à queda do nível de oxigênio e/ou
da temperatura corporal.
Desumidificação automática
(se equipado)
Habilita automaticamente a entrada de ar fres-
co na cabine para reduzir a humidade, após
utilização prolongada do modo Recirculação.
A função pode ser ativada ou desativada no
sistema de Infotainment de duas formas:
1. Ajustes ¨ Veículo ¨ Climatização ¨ Venti-
lação automática ¨ Desumidificação auto-
mática.
2. Ajustes ¨ Climatização ¨ Ventilação auto-
mática ¨ Desumidificação automática.
SUBR2021069
SUBR2021221

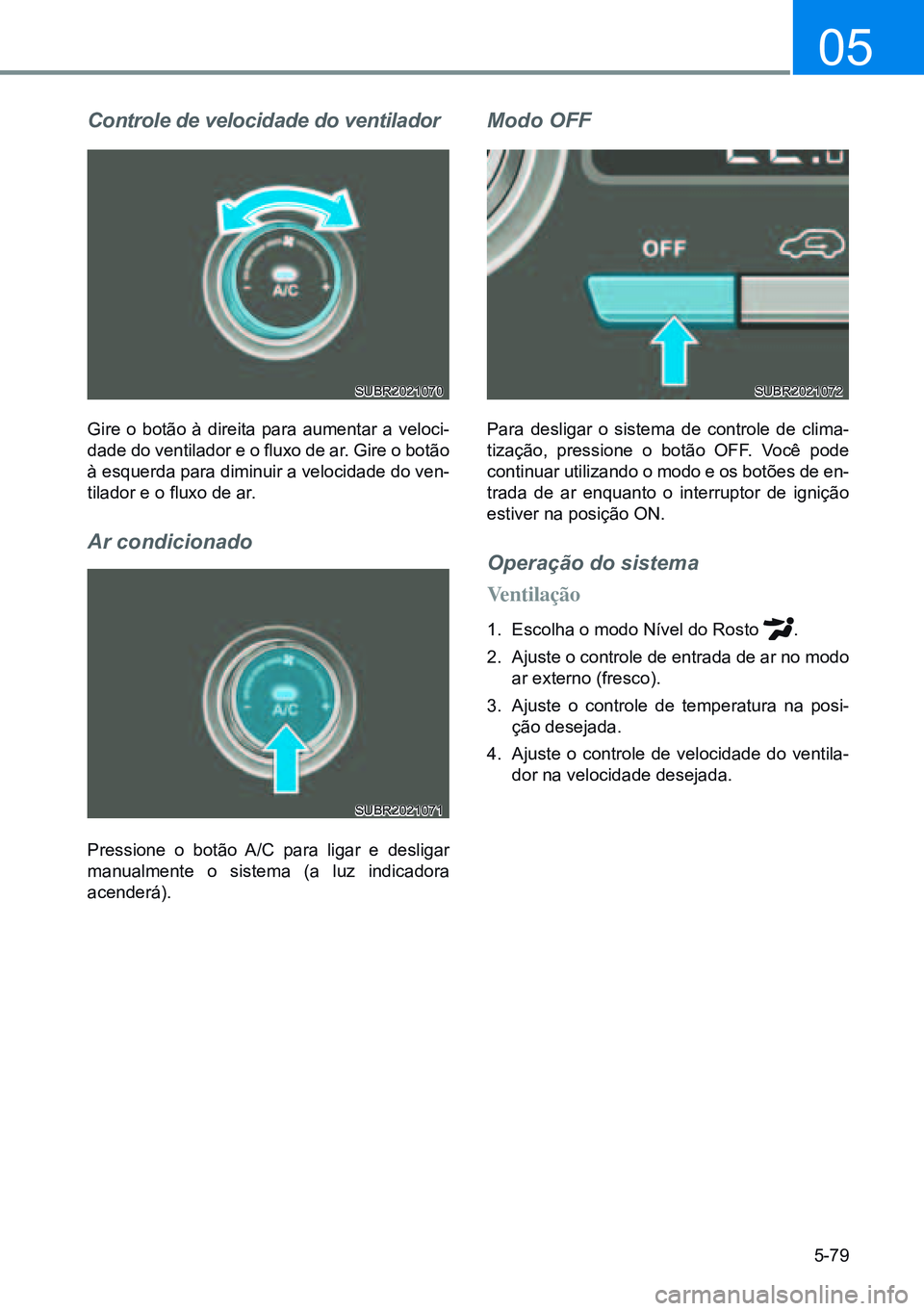

5-79
05
Controle de velocidade do ventilador
Gire o botão à direita para aumentar a veloci-
dade do ventilador e o fluxo de ar. Gire o botão
à esquerda para diminuir a velocidade do ven-
tilador e o fluxo de ar.
Ar condicionado
Pressione o botão A/C para ligar e desligar
manualmente o sistema (a luz indicadora
acenderá).
Modo OFF
Para desligar o sistema de controle de clima-
tização, pressione o botão OFF. Você pode
continuar utilizando o modo e os botões de en-
trada de ar enquanto o interruptor de ignição
estiver na posição ON.
Operação do sistema
Ventilação
1. Escolha o modo Nível do Rosto .
2. Ajuste o controle de entrada de ar no modo
ar externo (fresco).
3. Ajuste o controle de temperatura na posi-
ção desejada.
4. Ajuste o controle de velocidade do ventila -
dor na velocidade desejada.
SUBR2021070
SUBR2021071
SUBR2021072

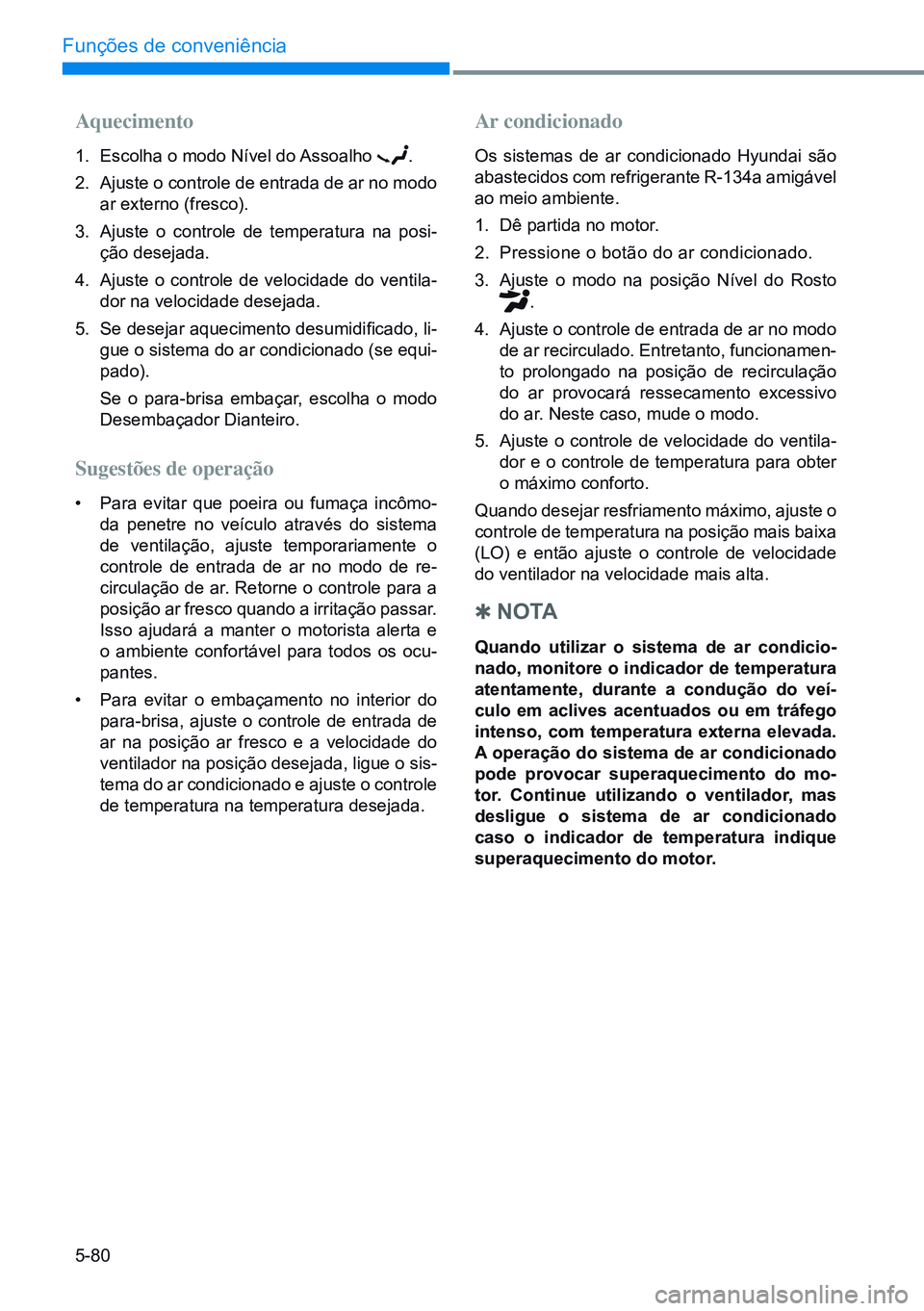

5-80
Funções de conveniência
Aquecimento
1. Escolha o modo Nível do Assoalho .
2. Ajuste o controle de entrada de ar no modo
ar externo (fresco).
3. Ajuste o controle de temperatura na posi-
ção desejada.
4. Ajuste o controle de velocidade do ventila -
dor na velocidade desejada.
5. Se desejar aquecimento desumidificado, li-
gue o sistema do ar condicionado (se equi -
pado).
Se o para-brisa embaçar, escolha o modo
Desembaçador Dianteiro.
Sugestões de operação
• Para evitar que poeira ou fumaça incômo-
da penetre no veículo através do sistema
de ventilação, ajuste temporariamente o
controle de entrada de ar no modo de re-
circulação de ar. Retorne o controle para a
posição ar fresco quando a irritação passar.
Isso ajudará a manter o motorista alerta e
o ambiente confortável para todos os ocu-
pantes.
• Para evitar o embaçamento no interior do
para-brisa, ajuste o controle de entrada de
ar na posição ar fresco e a velocidade do
ventilador na posição desejada, ligue o sis-
tema do ar condicionado e ajuste o controle
de temperatura na temperatura desejada.
Ar condicionado
Os sistemas de ar condicionado Hyundai são
abastecidos com refrigerante R-134a amigável
ao meio ambiente.
1. Dê partida no motor.
2. Pressione o botão do ar condicionado.
3. Ajuste o modo na posição Nível do Rosto
.
4. Ajuste o controle de entrada de ar no modo
de ar recirculado. Entretanto, funcionamen-
to prolongado na posição de recirculação
do ar provocará ressecamento excessivo
do ar. Neste caso, mude o modo.
5. Ajuste o controle de velocidade do ventila -
dor e o controle de temperatura para obter
o máximo conforto.
Quando desejar resfriamento máximo, ajuste o
controle de temperatura na posição mais baixa
(LO) e então ajuste o controle de velocidade
do ventilador na velocidade mais alta.

Q n o TA
quando utilizar o sistema de ar condicio -
nado, monitore o indicador de temperatura
atentamente, durante a condução do veí-
culo em aclives acentuados ou em tráfego
intenso, com temperatura externa elevada.
A operação do sistema de ar condicionado
pode provocar superaquecimento do mo-
tor. continue utilizando o ventilador, mas
desligue o sistema de ar condicionado
caso o indicador de temperatura indique
superaquecimento do motor.

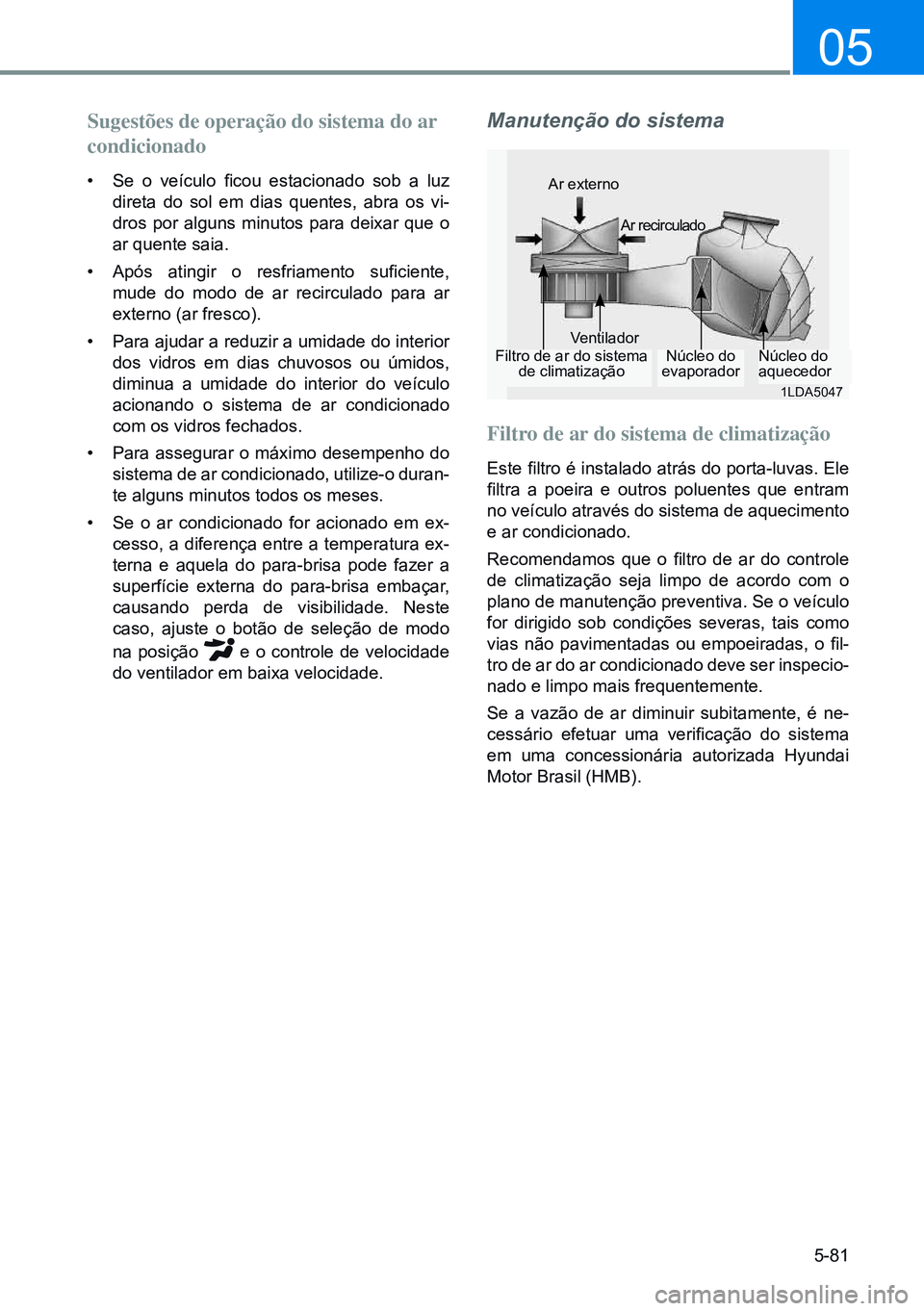

5-81
05
Sugestões de operação do sistema do ar
condicionado
• Se o veículo ficou estacionado sob a luz
direta do sol em dias quentes, abra os vi-
dros por alguns minutos para deixar que o
ar quente saia.
• Após atingir o resfriamento suficiente,
mude do modo de ar recirculado para ar
externo (ar fresco).
• Para ajudar a reduzir a umidade do interior
dos vidros em dias chuvosos ou úmidos,
diminua a umidade do interior do veículo
acionando o sistema de ar condicionado
com os vidros fechados.
• Para assegurar o máximo desempenho do
sistema de ar condicionado, utilize-o duran -
te alguns minutos todos os meses.
• Se o ar condicionado for acionado em ex-
cesso, a diferença entre a temperatura ex-
terna e aquela do para-brisa pode fazer a
superfície externa do para-brisa embaçar,
causando perda de visibilidade. Neste
caso, ajuste o botão de seleção de modo
na posição
e o controle de velocidade
do ventilador em baixa velocidade.
Manutenção do sistema
Filtro de ar do sistema de climatização
Este filtro é instalado atrás do porta-luvas. Ele
filtra a poeira e outros poluentes que entram
no veículo através do sistema de aquecimento
e ar condicionado.
Recomendamos que o filtro de ar do controle
de climatização seja limpo de acordo com o
plano de manutenção preventiva. Se o veículo
for dirigido sob condições severas, tais como
vias não pavimentadas ou empoeiradas, o fil-
tro de ar do ar condicionado deve ser inspecio -
nado e limpo mais frequentemente.
Se a vazão de ar diminuir subitamente, é ne-
cessário efetuar uma verificação do sistema
em uma concessionária autorizada Hyundai
Motor Brasil (HMB).
Filtro de ar do sistema de climatização VentiladorNúcleo do
evaporadorNúcleo do
aquecedor
Ar externo
Ar recirculado
1LDA5047

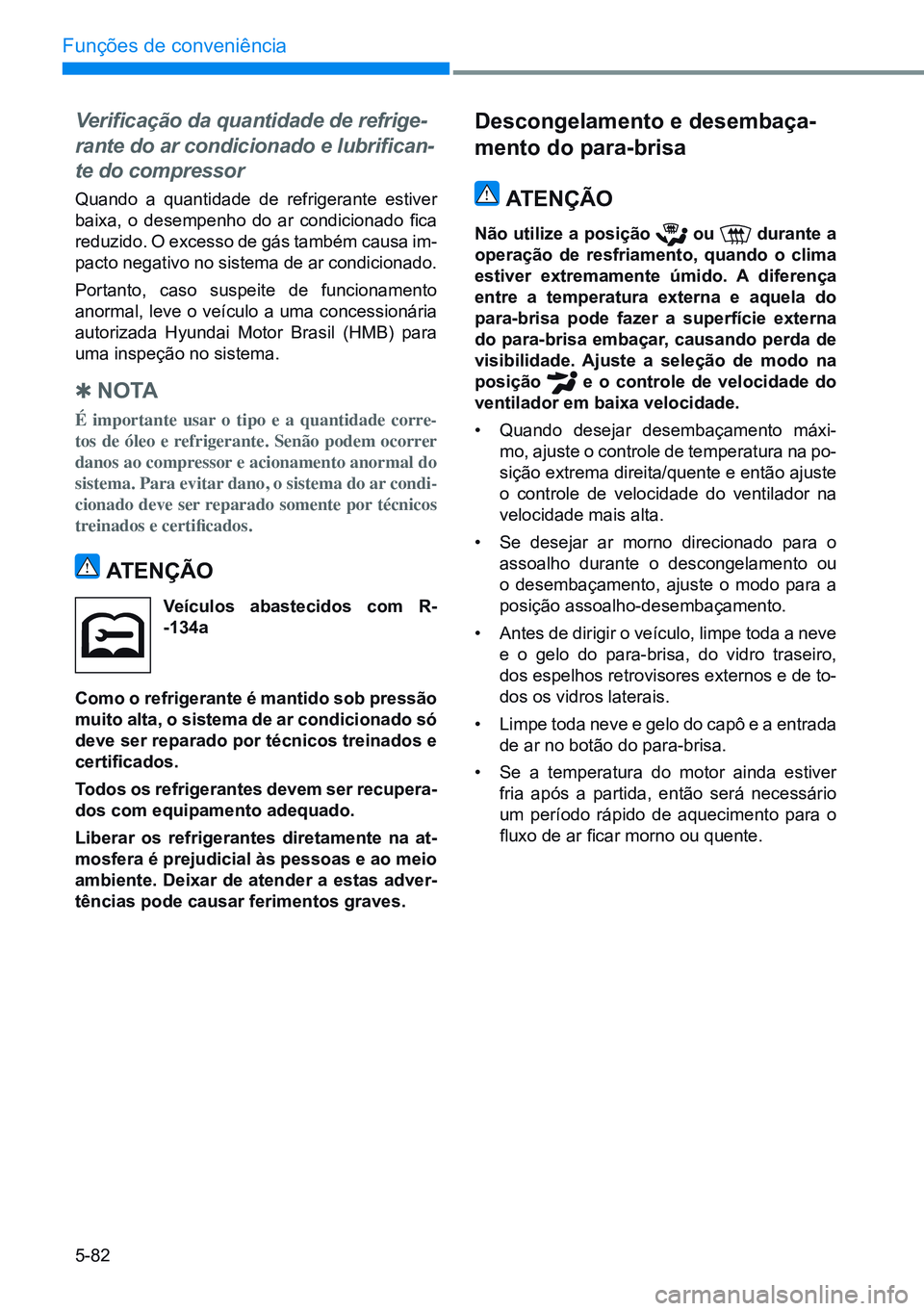

5-82
Funções de conveniência
Verificação da quantidade de refrige-
rante do ar condicionado e lubrifican-
te do compressor
Quando a quantidade de refrigerante estiver
baixa, o desempenho do ar condicionado fica
reduzido. O excesso de gás também causa im-
pacto negativo no sistema de ar condicionado.
Portanto, caso suspeite de funcionamento
anormal, leve o veículo a uma concessionária
autorizada Hyundai Motor Brasil (HMB) para
uma inspeção no sistema.

Q n o TA
É importante usar o tipo e a quantidade corre-
tos de óleo e refrigerante. Senão podem ocorrer
danos ao compressor e acionamento anormal do
sistema. Para evitar dano, o sistema do ar condi-
cionado deve ser reparado somente por técnicos
treinados e certificados.
ATenÇÃo
veículos abastecidos com r-
-134a
como o refrigerante é mantido sob pressão
muito alta, o sistema de ar condicionado só
deve ser reparado por técnicos treinados e
certificados.
Todos os refrigerantes devem ser recupera-
dos com equipamento adequado.
liberar os refrigerantes diretamente na at-
mosfera é prejudicial às pessoas e ao meio
ambiente. deixar de atender a estas adver-
tências pode causar ferimentos graves.
descongelamento e desembaça -
mento do para-brisa
ATenÇÃo
não utilize a posição ou durante a
operação de resfriamento, quando o clima
estiver extremamente úmido. A diferença
entre a temperatura externa e aquela do
para-brisa pode fazer a superfície externa
do para-brisa embaçar, causando perda de
visibilidade. Ajuste a seleção de modo na
posição
e o controle de velocidade do
ventilador em baixa velocidade.
• Quando desejar desembaçamento máxi-
mo, ajuste o controle de temperatura na po-
sição extrema direita/quente e então ajuste
o controle de velocidade do ventilador na
velocidade mais alta.
• Se desejar ar morno direcionado para o
assoalho durante o descongelamento ou
o desembaçamento, ajuste o modo para a
posição assoalho-desembaçamento.
• Antes de dirigir o veículo, limpe toda a neve
e o gelo do para-brisa, do vidro traseiro,
dos espelhos retrovisores externos e de to-
dos os vidros laterais.
• Limpe toda neve e gelo do capô e a entrada
de ar no botão do para-brisa.
• Se a temperatura do motor ainda estiver
fria após a partida, então será necessário
um período rápido de aquecimento para o
fluxo de ar ficar morno ou quente.

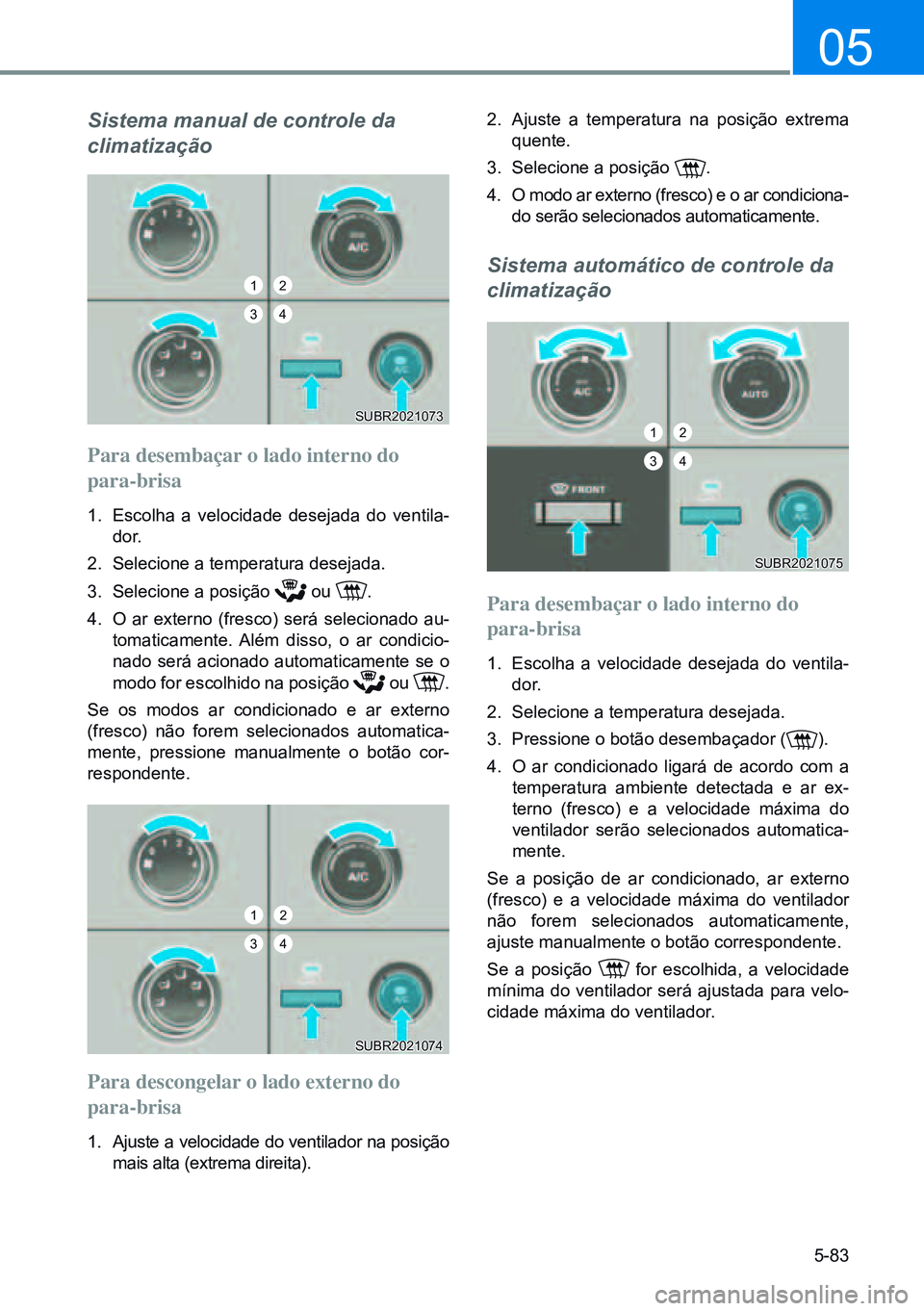

5-83
05
Sistema manual de controle da
climatização
Para desembaçar o lado interno do
para-brisa
1. Escolha a velocidade desejada do ventila -
dor.
2. Selecione a temperatura desejada.
3. Selecione a posição
ou .
Se os modos ar condicionado e ar externo
(fresco) não forem selecionados automatica-
mente, pressione manualmente o botão cor-
respondente.
Para descongelar o lado externo do
para-brisa
1. Ajuste a velocidade do ventilador na posição
mais alta (extrema direita). 2.
Ajuste a temperatura na posição extrema
quente.
3. Selecione a posição
).
4. O ar condicionado ligará de acordo com a
temperatura ambiente detectada e ar ex-
terno (fresco) e a velocidade máxima do
ventilador serão selecionados automatica-
mente.
Se a posição de ar condicionado, ar externo
(fresco) e a velocidade máxima do ventilador
não forem selecionados automaticamente,
ajuste manualmente o botão correspondente.
Se a posição
for escolhida, a velocidade
mínima do ventilador será ajustada para velo-
cidade máxima do ventilador.
SUBR2021073
SUBR2021074
SUBR2021075
1
3
2
4
1
3
2
4
1
3
2
4

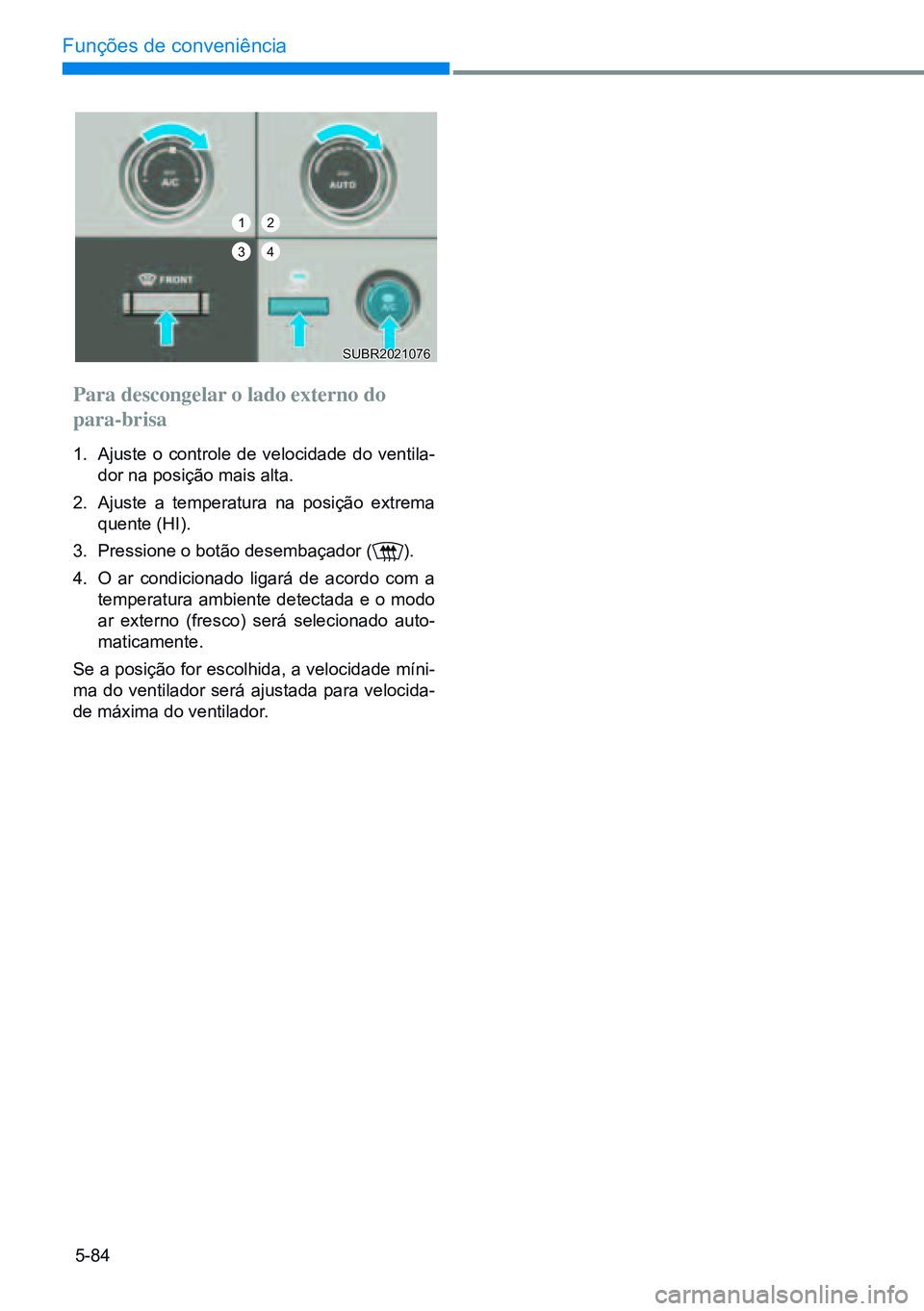

5-84
Funções de conveniência
Para descongelar o lado externo do
para-brisa
1. Ajuste o controle de velocidade do ventila -
dor na posição mais alta.
2. Ajuste a temperatura na posição extrema
quente (HI).
3. Pressione o botão desembaçador (
).
4. O ar condicionado ligará de acordo com a
temperatura ambiente detectada e o modo
ar externo (fresco) será selecionado auto-
maticamente.
Se a posição for escolhida, a velocidade míni-
ma do ventilador será ajustada para velocida -
de máxima do ventilador.
SUBR2021076
1
3
2
4

5-85
05

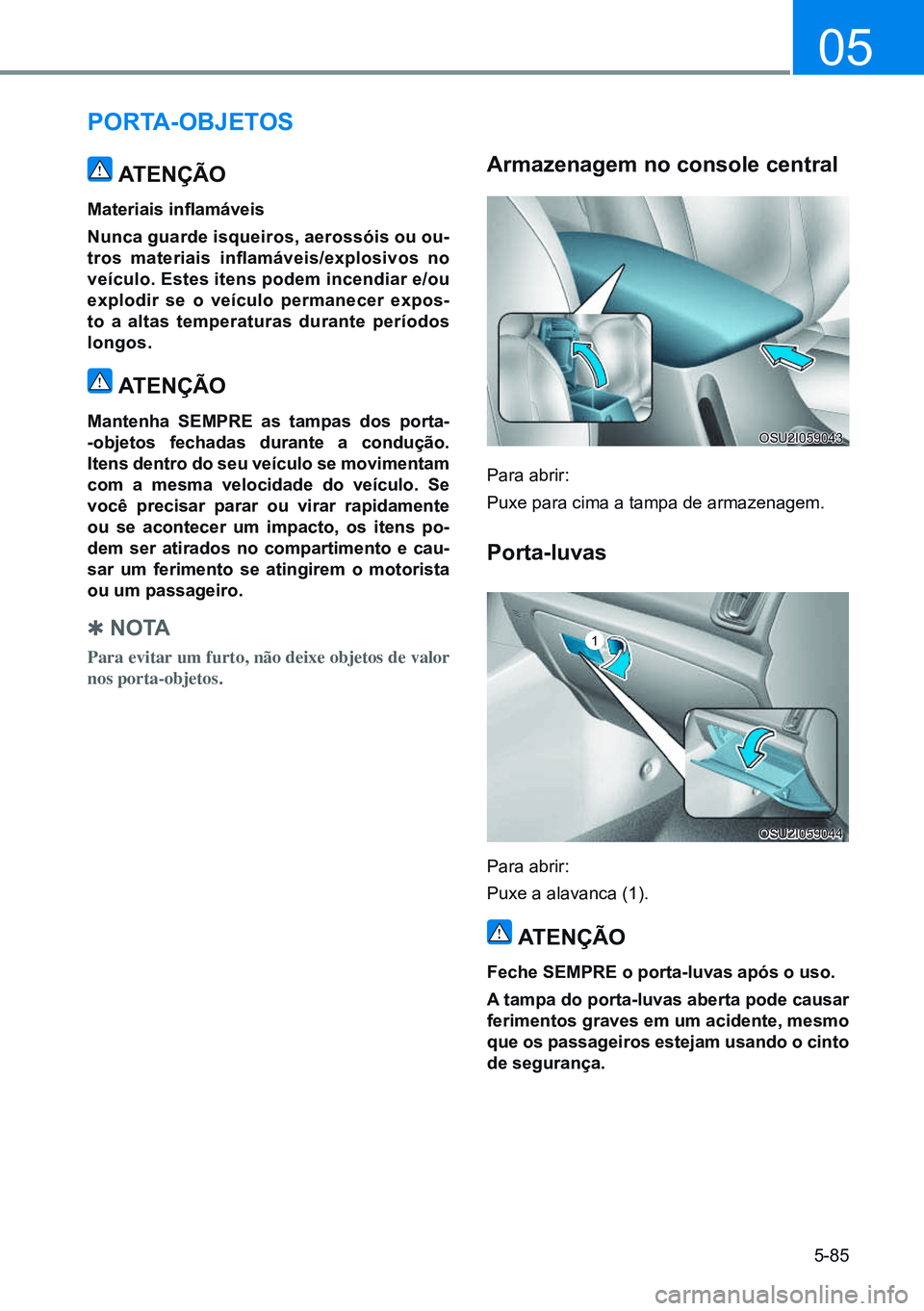

PorTA-oBJeTos
ATenÇÃo
Materiais inflamáveis
nunca guarde isqueiros, aerossóis ou ou-
tros materiais inflamáveis/explosivos no
veículo. estes itens podem incendiar e/ou
explodir se o veículo permanecer expos-
to a altas temperaturas durante períodos
longos.
ATenÇÃo
Mantenha seMPre as tampas dos porta-
-objetos fechadas durante a condução.
itens dentro do seu veículo se movimentam
com a mesma velocidade do veículo. se
você precisar parar ou virar rapidamente
ou se acontecer um impacto, os itens po-
dem ser atirados no compartimento e cau-
sar um ferimento se atingirem o motorista
ou um passageiro.

Q n o TA
Para evitar um furto, não deixe objetos de valor
nos porta-objetos.
Armazenagem no console central
Para abrir:
Puxe para cima a tampa de armazenagem.
Porta-luvas
Para abrir:
Puxe a alavanca (1).
ATenÇÃo
Feche seMPre o porta-luvas após o uso.
A tampa do porta-luvas aberta pode causar
ferimentos graves em um acidente, mesmo
que os passageiros estejam usando o cinto
de segurança.
OSU2I059043
OSU2I059044
1
