2021 HYUNDAI CRETA Manual de utilização (in Portuguese)

7-78
Sistema de assistência ao condutor
OSU2B071058
SUBR2021235
OSU2B071021
OSU2B071061
monitor de ViSÃo externa 360° (SVm) (Se equipado)
O Monitor de Visão Externa 360° pode ajudar
no estacionamento usando as câmeras ins-
taladas no veículo e mostrando imagens ao
redor do veículo através da tela do sistema
infotainment.
• A função Visão do Assistente a Estaciona -
mento ajuda o motorista a ver as redonde -
zas do veículo durante o estacionamento
em vários modos de visualização.
• A função Visão Traseira Durante a Condu -
ção ajuda o motorista a verificar a visão tra-
seira na tela durante a condução.
Sensor de detecção
[1]: SVM - Câmera de visão dianteira
[2], [3]: SVM - Câmera de visão lateral (de-
baixo do retrovisor externo),
[4]: SVM - Câmera de visão traseira
Consulte a ilustração acima para saber a loca-
lização detalhada dos sensores de detecção.

7-79
07
OSU2B071063
OSU2B071064
OSU2B071065
 Visão Superior Dianteira
 Visão Superior Traseira

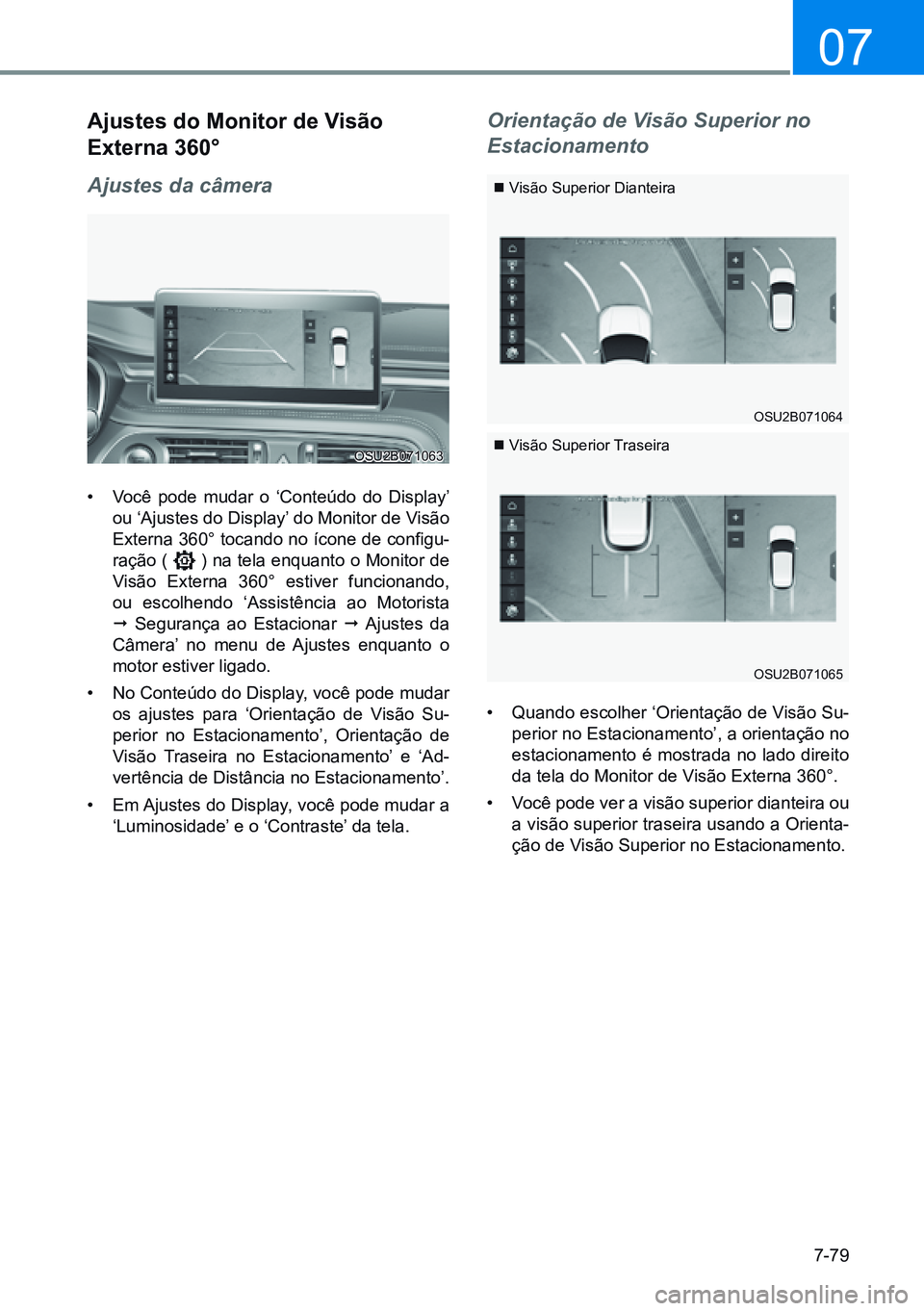

ajustes do monitor de Visão
externa 360°
Ajustes da câmera
• Você pode mudar o ‘Conteúdo do Display’
ou ‘Ajustes do Display’ do Monitor de Visão
Externa 360° tocando no ícone de configu -
ração (
) na tela enquanto o Monitor de
Visão Externa 360° estiver funcionando,
ou escolhendo ‘Assistência ao Motorista
¨ Segurança ao Estacionar ¨ Ajustes da
Câmera’ no menu de Ajustes enquanto o
motor estiver ligado.
• No Conteúdo do Display, você pode mudar
os ajustes para ‘Orientação de Visão Su-
perior no Estacionamento’, Orientação de
Visão Traseira no Estacionamento’ e ‘Ad-
vertência de Distância no Estacionamento’.
• Em Ajustes do Display, você pode mudar a
‘Luminosidade’ e o ‘Contraste’ da tela.
Orientação de Visão Superior no
Estacionamento
• Quando escolher ‘Orientação de Visão Su-
perior no Estacionamento’, a orientação no
estacionamento é mostrada no lado direito
da tela do Monitor de Visão Externa 360°.
• Você pode ver a visão superior dianteira ou
a visão superior traseira usando a Orienta-
ção de Visão Superior no Estacionamento.

7-80
Sistema de assistência ao condutor
OSU2B071066OSU2B071067

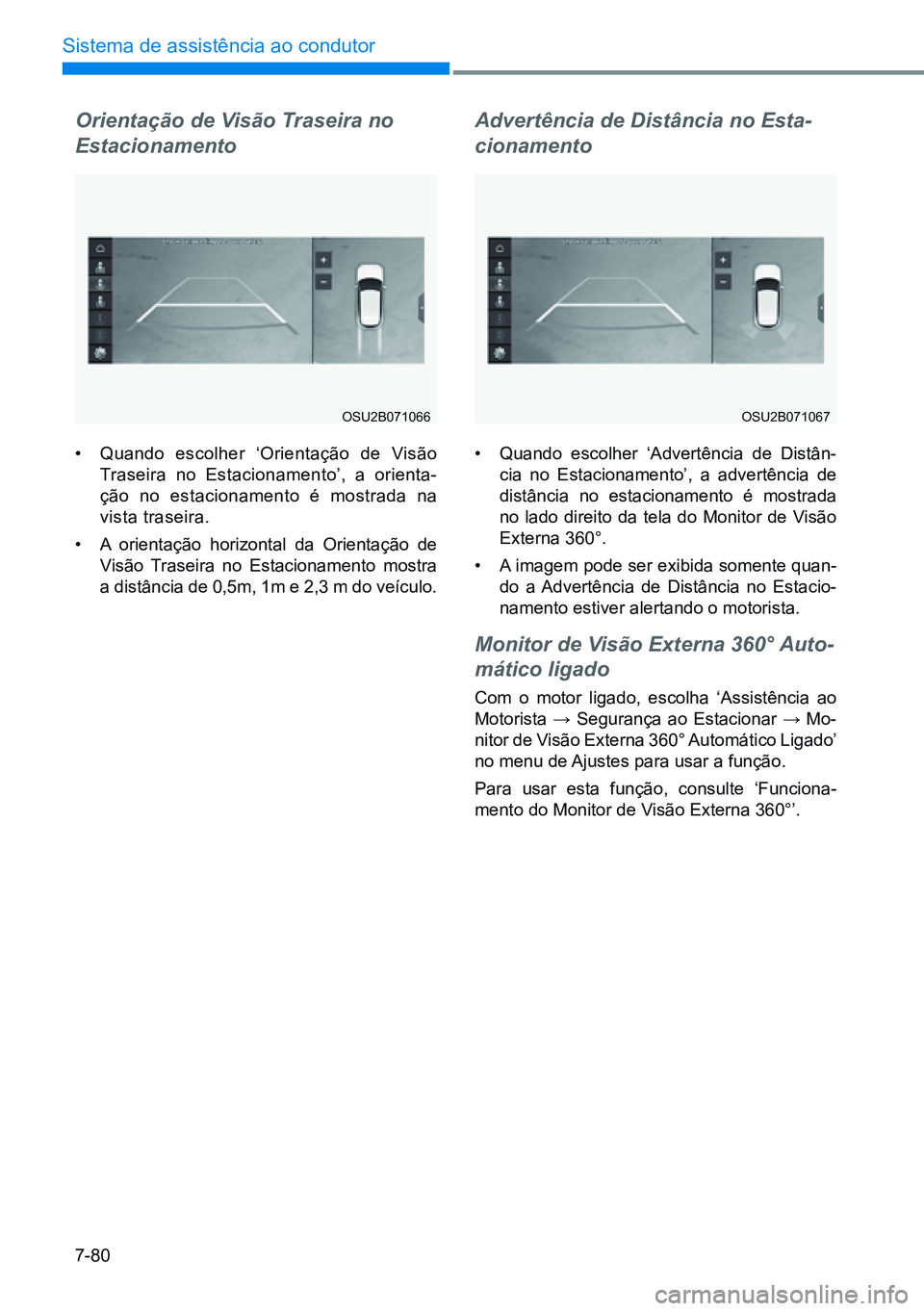

Orientação de Visão Traseira no
Estacionamento
• Quando escolher ‘Orientação de Visão
Traseira no Estacionamento’, a orienta-
ção no estacionamento é mostrada na
vista traseira.
• A orientação horizontal da Orientação de
Visão Traseira no Estacionamento mostra
a distância de 0,5m, 1m e 2,3 m do veículo.
Advertência de Distância no Esta-
cionamento
• Quando escolher ‘Advertência de Distân-
cia no Estacionamento’, a advertência de
distância no estacionamento é mostrada
no lado direito da tela do Monitor de Visão
Externa 360°.
• A imagem pode ser exibida somente quan -
do a Advertência de Distância no Estacio-
namento estiver alertando o motorista.
Monitor de Visão Externa 360° Auto-
mático ligado
Com o motor ligado, escolha ‘Assistência ao
Motorista → Segurança ao Estacionar → Mo-
nitor de Visão Externa 360° Automático Ligado’
no menu de Ajustes para usar a função.
Para usar esta função, consulte ‘Funciona -
mento do Monitor de Visão Externa 360°’.

7-81
07
OSU2B071068
OSU2B071022

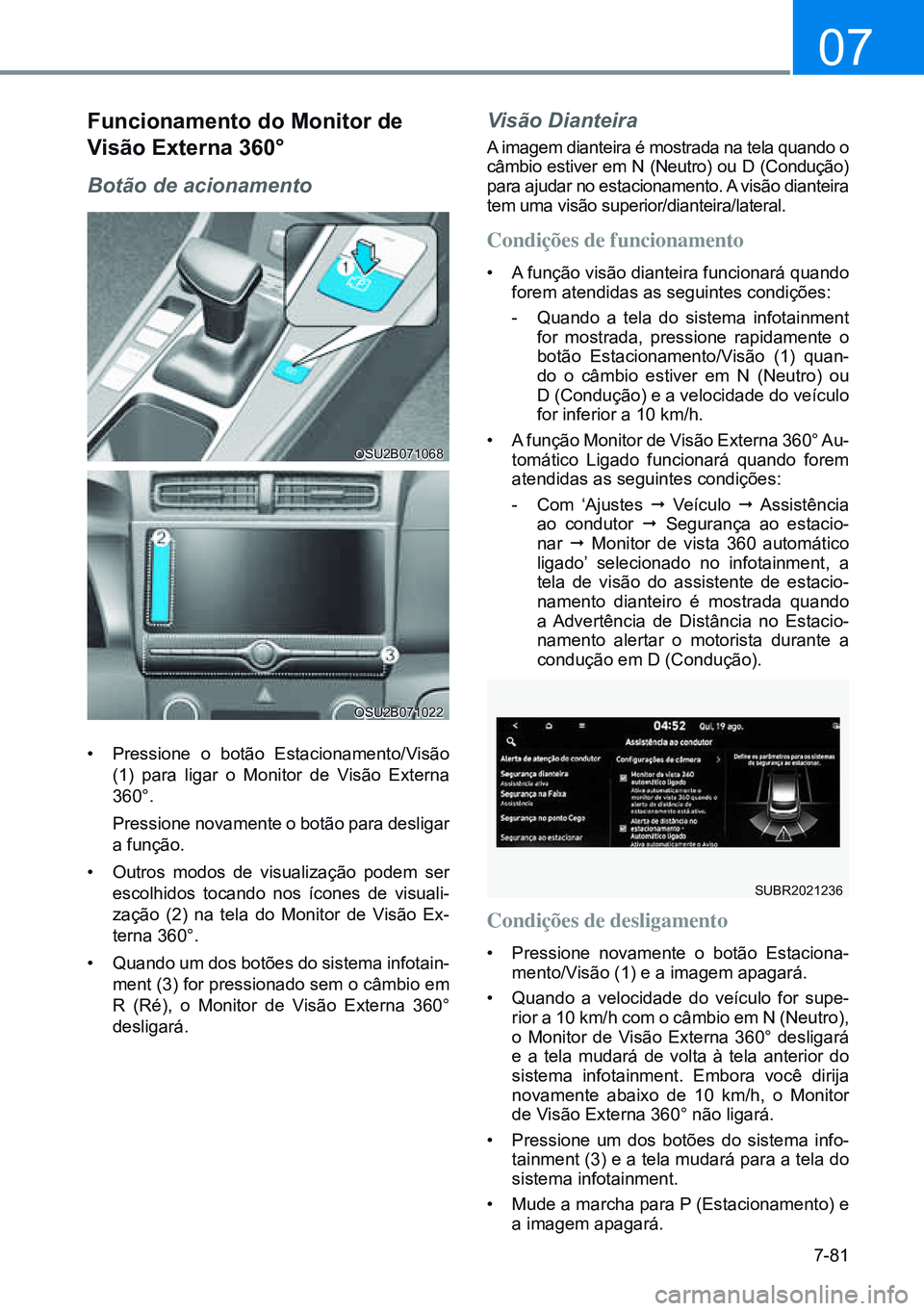

Funcionamento do monitor de
Visão externa 360°
Botão de acionamento
• Pressione o botão Estacionamento/Visão
(1) para ligar o Monitor de Visão Externa
360°.
Pressione novamente o botão para desligar
a função.
• Outros modos de visualização podem ser
escolhidos tocando nos ícones de visuali -
zação (2) na tela do Monitor de Visão Ex-
terna 360°.
• Quando um dos botões do sistema infotain-
ment (3) for pressionado sem o câmbio em
R (Ré), o Monitor de Visão Externa 360°
desligará.
Visão Dianteira
A imagem dianteira é mostrada na tela quando o
câmbio estiver em N (Neutro) ou D (Condução)
para ajudar no estacionamento. A visão dianteira
tem uma visão superior/dianteira/lateral.
Condições de funcionamento
• A função visão dianteira funcionará quando
forem atendidas as seguintes condições:
- Quando a tela do sistema infotainment
for mostrada, pressione rapidamente o
botão Estacionamento/Visão (1) quan -
do o câmbio estiver em N (Neutro) ou
D (Condução) e a velocidade do veículo
for inferior a 10 km/h.
• A função Monitor de Visão Externa 360° Au-
tomático Ligado funcionará quando forem
atendidas as seguintes condições:
- Com ‘Ajustes ¨ Veículo ¨ Assistência
ao condutor ¨ Segurança ao estacio-
nar ¨ Monitor de vista 360 automático
ligado’ selecionado no infotainment, a
tela de visão do assistente de estacio-
namento dianteiro é mostrada quando
a Advertência de Distância no Estacio-
namento alertar o motorista durante a
condução em D (Condução).
Condições de desligamento
• Pressione novamente o botão Estaciona -
mento/Visão (1) e a imagem apagará.
• Quando a velocidade do veículo for supe-
rior a 10 km/h com o câmbio em N (Neutro),
o Monitor de Visão Externa 360° desligará
e a tela mudará de volta à tela anterior do
sistema infotainment. Embora você dirija
novamente abaixo de 10 km/h, o Monitor
de Visão Externa 360° não ligará.
• Pressione um dos botões do sistema info-
tainment (3) e a tela mudará para a tela do
sistema infotainment.
• Mude a marcha para P (Estacionamento) e
a imagem apagará.
SUBR2021236

7-82
Sistema de assistência ao condutor

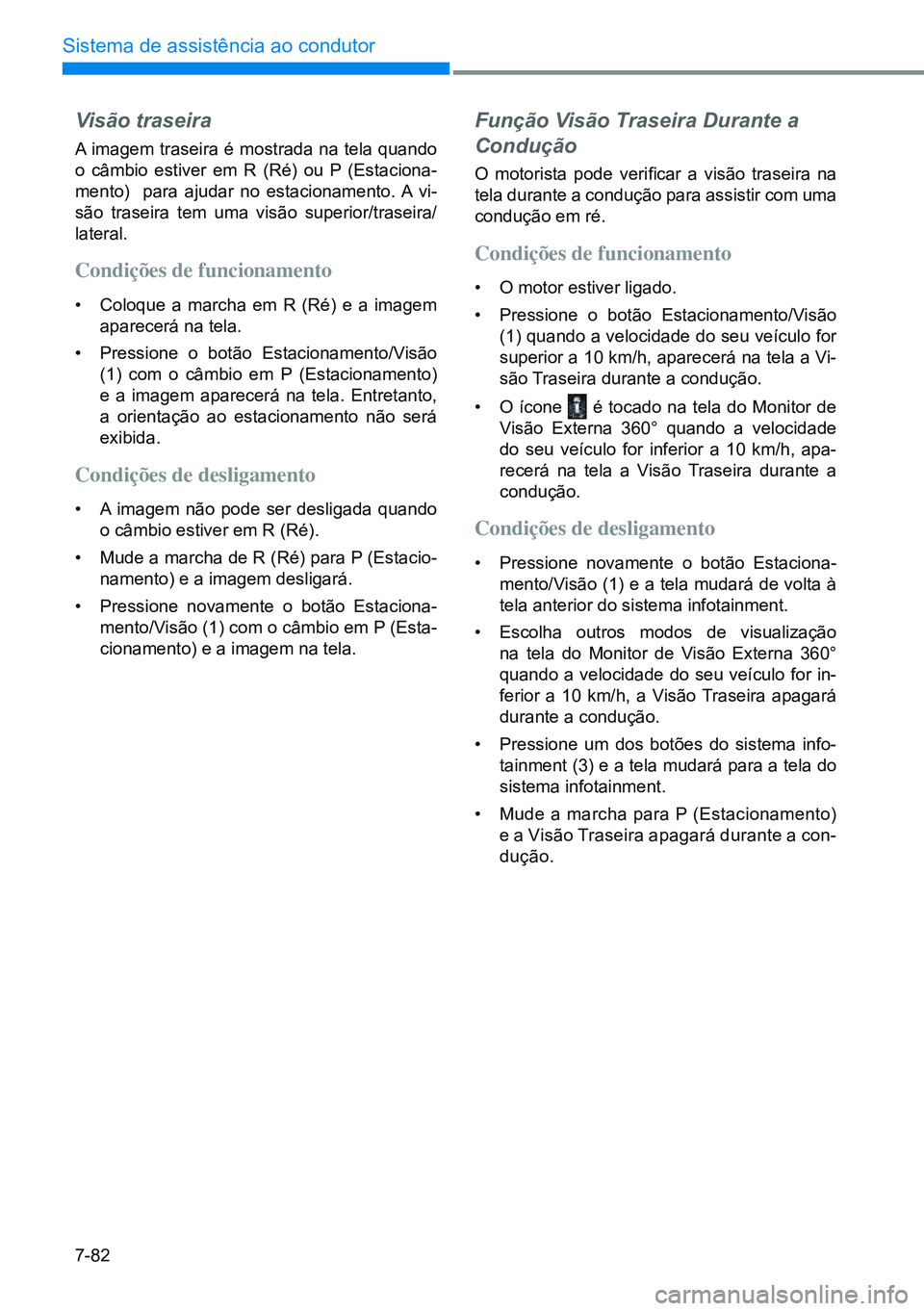

Visão traseira
A imagem traseira é mostrada na tela quando
o câmbio estiver em R (Ré) ou P (Estaciona-
mento) para ajudar no estacionamento. A vi-
são traseira tem uma visão superior/traseira/
lateral.
Condições de funcionamento
• Coloque a marcha em R (Ré) e a imagem
aparecerá na tela.
• Pressione o botão Estacionamento/Visão
(1) com o câmbio em P (Estacionamento)
e a imagem aparecerá na tela. Entretanto,
a orientação ao estacionamento não será
exibida.
Condições de desligamento
• A imagem não pode ser desligada quando
o câmbio estiver em R (Ré).
• Mude a marcha de R (Ré) para P (Estacio-
namento) e a imagem desligará.
• Pressione novamente o botão Estaciona -
mento/Visão (1) com o câmbio em P (Esta-
cionamento) e a imagem na tela.
Função Visão Traseira Durante a
Condução
O motorista pode verificar a visão traseira na
tela durante a condução para assistir com uma
condução em ré.
Condições de funcionamento
• O motor estiver ligado.
• Pressione o botão Estacionamento/Visão
(1) quando a velocidade do seu veículo for
superior a 10 km/h, aparecerá na tela a Vi-
são Traseira durante a condução.
• O ícone
é tocado na tela do Monitor de
Visão Externa 360° quando a velocidade
do seu veículo for inferior a 10 km/h, apa-
recerá na tela a Visão Traseira durante a
condução.
Condições de desligamento
• Pressione novamente o botão Estaciona -
mento/Visão (1) e a tela mudará de volta à
tela anterior do sistema infotainment.
• Escolha outros modos de visualização
na tela do Monitor de Visão Externa 360°
quando a velocidade do seu veículo for in-
ferior a 10 km/h, a Visão Traseira apagará
durante a condução.
• Pressione um dos botões do sistema info-
tainment (3) e a tela mudará para a tela do
sistema infotainment.
• Mude a marcha para P (Estacionamento)
e a Visão Traseira apagará durante a con-
dução.

7-83
07

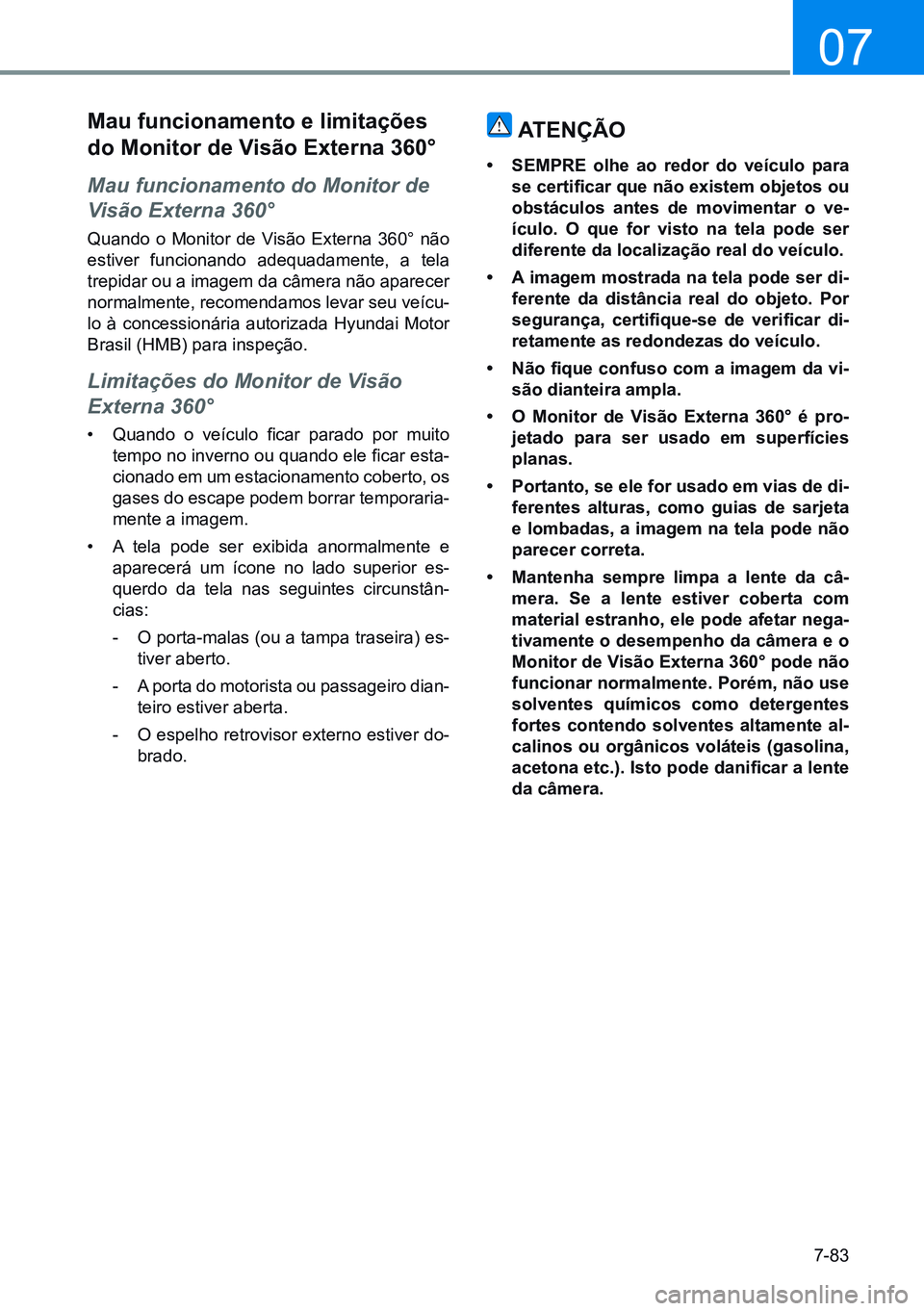

mau funcionamento e limitações
do monitor de Visão externa 360°
Mau funcionamento do Monitor de
Visão Externa 360°
Quando o Monitor de Visão Externa 360° não
estiver funcionando adequadamente, a tela
trepidar ou a imagem da câmera não aparecer
normalmente, recomendamos levar seu veícu-
lo à concessionária autorizada Hyundai Motor
Brasil (HMB) para inspeção.
Limitações do Monitor de Visão
Externa 360°
• Quando o veículo ficar parado por muito
tempo no inverno ou quando ele ficar esta-
cionado em um estacionamento coberto, os
gases do escape podem borrar temporaria -
mente a imagem.
• A tela pode ser exibida anormalmente e
aparecerá um ícone no lado superior es-
querdo da tela nas seguintes circunstân-
cias:
- O porta-malas (ou a tampa traseira) es-
tiver aberto.
- A porta do motorista ou passageiro dian -
teiro estiver aberta.
- O espelho retrovisor externo estiver do-
brado.
atenÇÃo
• Sempre olhe ao redor do veículo para
se certificar que não existem objetos ou
obstáculos antes de movimentar o ve-
ículo. o que for visto na tela pode ser
diferente da localização real do veículo.
• a imagem mostrada na tela pode ser di-
ferente da distância real do objeto. por
segurança, certifique-se de verificar di-
retamente as redondezas do veículo.
• Não fique confuso com a imagem da vi-
são dianteira ampla.
• o monitor de Visão externa 360° é pro-
jetado para ser usado em superfícies
planas.
• portanto, se ele for usado em vias de di-
ferentes alturas, como guias de sarjeta
e lombadas, a imagem na tela pode não
parecer correta.
• mantenha sempre limpa a lente da câ-
mera. Se a lente estiver coberta com
material estranho, ele pode afetar nega-
tivamente o desempenho da câmera e o
monitor de Visão externa 360° pode não
funcionar normalmente. porém, não use
solventes químicos como detergentes
fortes contendo solventes altamente al-
calinos ou orgânicos voláteis (gasolina,
acetona etc.). Isto pode danificar a lente
da câmera.

7-84
Sistema de assistência ao condutor
OSU2B071069
adVertênCia de diStânCia de eStaCionamento em rÉ
(pdW) (Se equipado)
A Advertência de Distância de Estacionamento
em Ré ajuda a advertir o motorista se for de-
tectado um obstáculo dentro de determinada
distância quando o veículo estiver se movi-
mentando em ré em baixa velocidade.
Sensor de detecção
[1]: Sensores traseiros ultrassônicos
Consulte a ilustração acima para saber a loca-
lização detalhada dos sensores de detecção.
ajustes da advertência de distân-
cia de estacionamento em ré
Volume da Advertência
Com a ignição ligada, é possível alterar o volume
do alerta como ‘Alto’, ‘Médio’ ou ‘Suave em:
- Painel de instrumentos: Ajustes do usuário
¨ Assistência ao motorista ¨ Volume dos
alertas
- Infotainment: Ajustes ¨ Veículo ¨ Assis-
tência ao condutor ¨ Volume do alerta
O ajuste de volume do alerta é único para to-
das as funções de assistência ao condutor.
Portanto, quando se altera o volume do alerta,
este será aplicado para todos os demais aler-
tas de assistência ao condutor.
SUBR2021184
SUBR2021184
 Tipo B
 Tipo A

7-85
07
Funcionamento da advertência de
distância de estacionamento em
ré
• A Advertência de Distância de Estaciona -
mento em Ré será ativada quando o veí-
culo estiver se movendo para trás com o
interruptor de ignição na posição ‘ON’. En-
tretanto, se a velocidade do veículo exce-
der 5 km/h, a Advertência de Distância de
Estacionamento em Ré pode não detectar
objetos.
• Se a velocidade do veículo exceder 10
km/h, a Advertência de Distância de Esta-
cionamento em Ré não alertará o motorista
mesmo que os objetos sejam detectados.
• Quando mais de dois objetos forem detec-
tados ao mesmo tempo, o mais próximo
será reconhecido em primeiro lugar.
Advertência de Distância de Esta-
cionamento em Ré
• A Advertência de Distância de Estaciona -
mento em Ré funcionará quando o veículo
estiver se movendo para trás.
• A Advertência de Distância de Estaciona -
mento em Ré ajuda a detectar pessoas,
animais ou objetos na traseira do veículo
quando a velocidade em marcha ré for infe-
rior a 10 km/h.
distância do objeto indicador de
advertência
ao dirigir em marcha ré Som de
advertência
60-120 cm
O alarme soa intermitente -
mente
30-60 cm
Bipe mais frequente
dentro de 30 cm
Bipe continua -
mente
• O indicador correspondente acenderá sem-
pre que cada sensor ultrassônico detectar
pessoas, animais ou objetos em sua faixa
de sensibilidade. Também soará uma ad-
vertência audível.
• Quando mais de dois objetos forem detec-
tados ao mesmo tempo, o mais próximo
será reconhecido com uma advertência
audível.
• O formato do indicador na ilustração pode
ser diferente do veículo atual.
