2021 HYUNDAI CRETA Manual de utilização (in Portuguese)

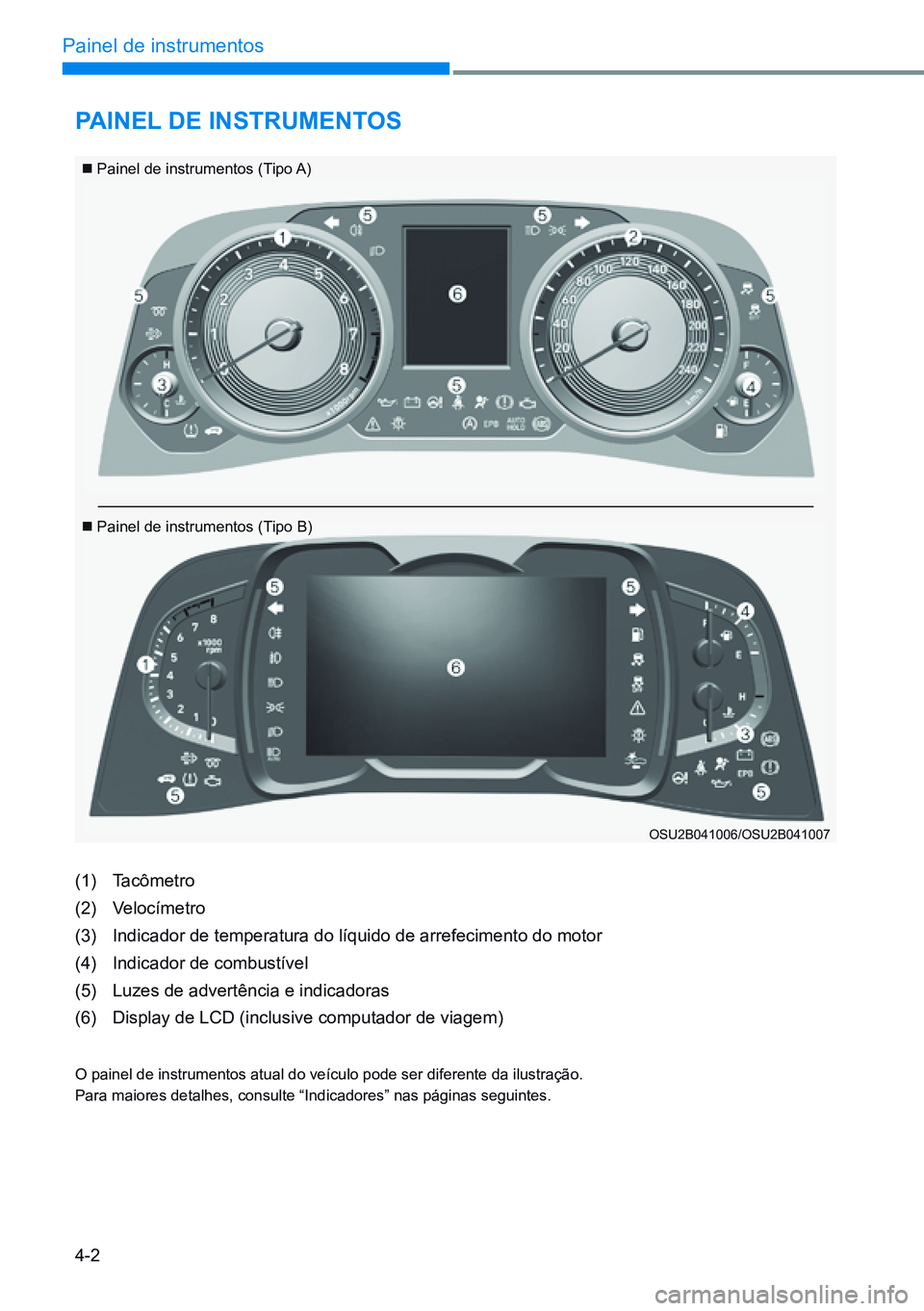

4-2
Painel de instrumentos
Painel de instrumentos
(1) Tacômetro
(2) Velocímetro
(3) Indicador de temperatura do líquido de arrefecimento do motor
(4) Indicador de combustível
(5) Luzes de advertência e indicadoras
(6) Display de LCD (inclusive computador de viagem)
O painel de instrumentos atual do veículo pode ser diferente da ilustração.
Para maiores detalhes, consulte “Indicadores” nas páginas seguintes.
 Painel de instrumentos (Tipo A)
 Painel de instrumentos (Tipo B)
OSU2B041006/OSU2B041007

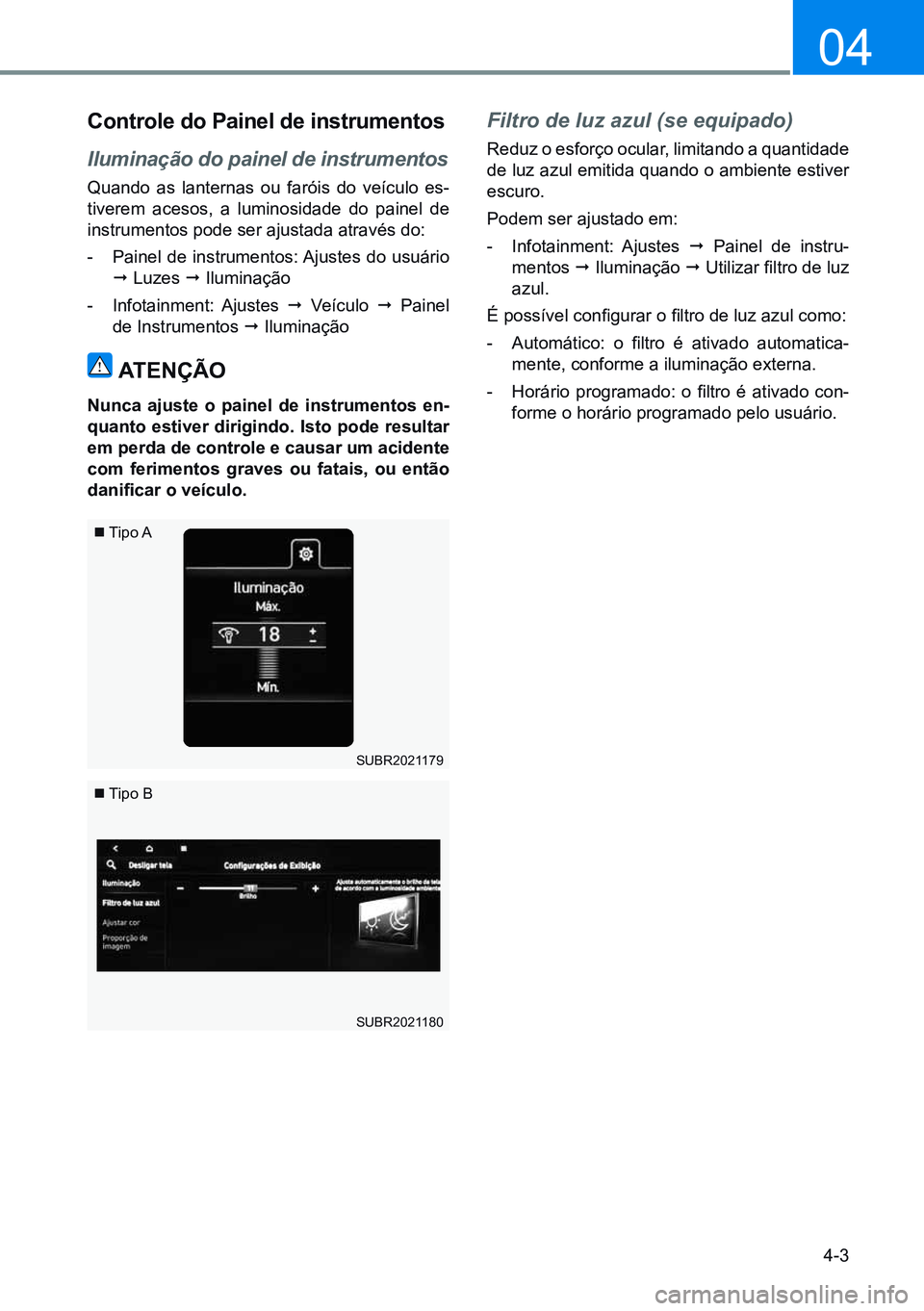

4-3
04
Controle do Painel de instrumentos
Iluminação do painel de instrumentos
Quando as lanternas ou faróis do veículo es-
tiverem acesos, a luminosidade do painel de
instrumentos pode ser ajustada através do:
- Painel de instrumentos: Ajustes do usuário
¨ Luzes ¨ Iluminação
- Infotainment: Ajustes ¨ Veículo ¨ Painel
de Instrumentos ¨ Iluminação
atenÇÃo
nunca ajuste o painel de instrumentos en-
quanto estiver dirigindo. isto pode resultar
em perda de controle e causar um acidente
com ferimentos graves ou fatais, ou então
danificar o veículo.
 Tipo A
 Tipo B
SUBR2021179
SUBR2021180
Filtro de luz azul (se equipado)
Reduz o esforço ocular, limitando a quantidade
de luz azul emitida quando o ambiente estiver
escuro.
Podem ser ajustado em:
- Infotainment: Ajustes ¨ Painel de instru-
mentos ¨ Iluminação ¨ Utilizar filtro de luz
azul.
É possível configurar o filtro de luz azul como:
- Automático: o filtro é ativado automatica -
mente, conforme a iluminação externa.
- Horário programado: o filtro é ativado con-
forme o horário programado pelo usuário.

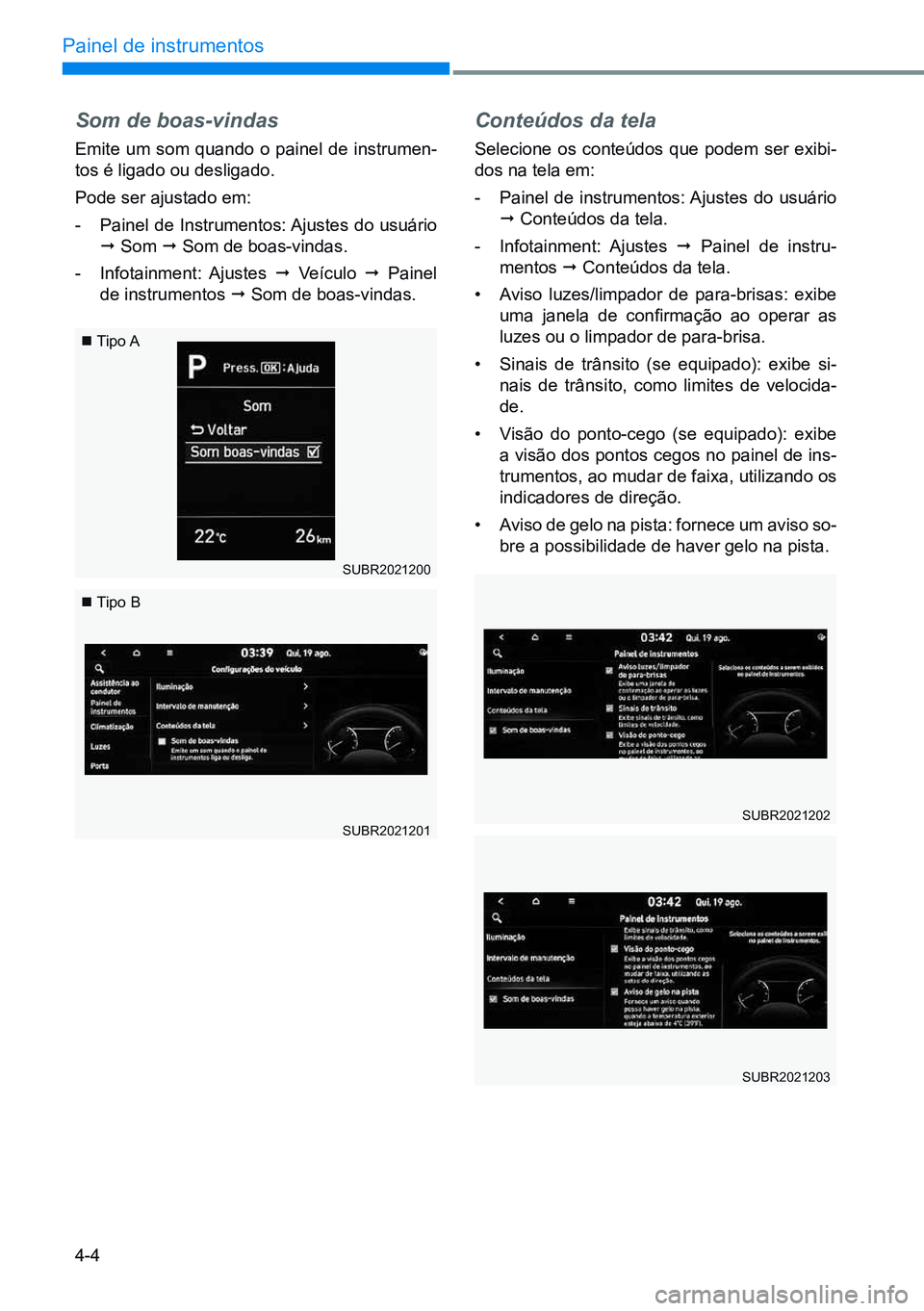

4-4
Painel de instrumentos
SUBR2021202
SUBR2021203
Conteúdos da tela
Selecione os conteúdos que podem ser exibi-
dos na tela em:
- Painel de instrumentos: Ajustes do usuário
¨ Conteúdos da tela.
- Infotainment: Ajustes ¨ Painel de instru-
mentos ¨ Conteúdos da tela.
• Aviso luzes/limpador de para-brisas: exibe
uma janela de confirmação ao operar as
luzes ou o limpador de para-brisa.
• Sinais de trânsito (se equipado): exibe si-
nais de trânsito, como limites de velocida -
de.
• Visão do ponto-cego (se equipado): exibe
a visão dos pontos cegos no painel de ins-
trumentos, ao mudar de faixa, utilizando os
indicadores de direção.
• Aviso de gelo na pista: fornece um aviso so-
bre a possibilidade de haver gelo na pista.
 Tipo A
 Tipo B
Som de boas-vindas
Emite um som quando o painel de instrumen-
tos é ligado ou desligado.
Pode ser ajustado em:
- Painel de Instrumentos: Ajustes do usuário
¨ Som ¨ Som de boas-vindas.
- Infotainment: Ajustes ¨ Veículo ¨ Painel
de instrumentos ¨ Som de boas-vindas.
SUBR2021200
SUBR2021201

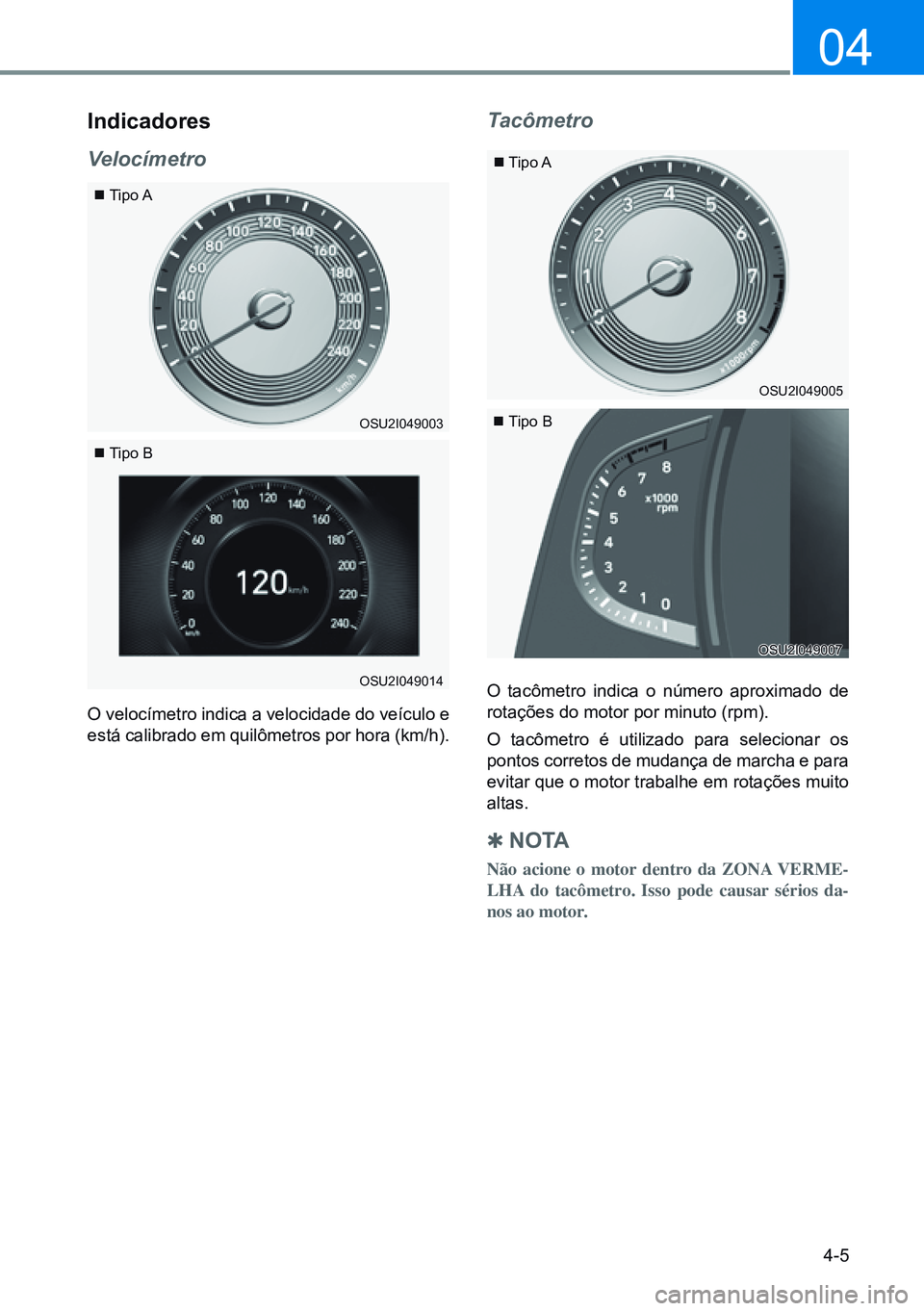

4-5
04
indicadores
Velocímetro
O velocímetro indica a velocidade do veículo e
está calibrado em quilômetros por hora (km/h).
 Tipo A
 Tipo A
 Tipo B
 Tipo B
Tacômetro
O tacômetro indica o número aproximado de
rotações do motor por minuto (rpm).
O tacômetro é utilizado para selecionar os
pontos corretos de mudança de marcha e para
evitar que o motor trabalhe em rotações muito
altas.

Q n o ta
Não acione o motor dentro da ZONA VERME-
LHA do tacômetro. Isso pode causar sérios da-
nos ao motor.
OSU2I049003
OSU2I049014
OSU2I049005
OSU2I049007

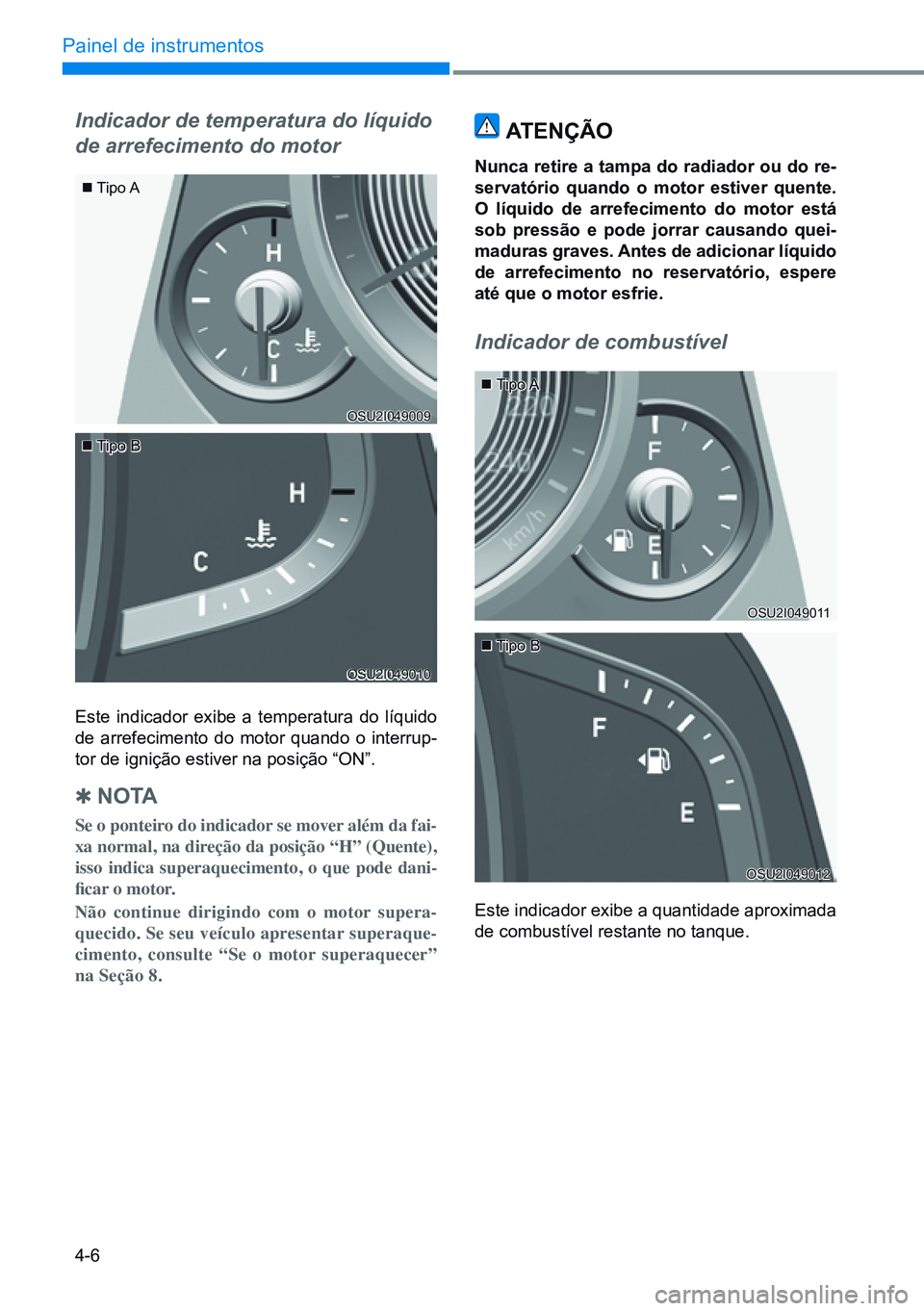

4-6
Painel de instrumentos
Indicador de temperatura do líquido
de arrefecimento do motor
Este indicador exibe a temperatura do líquido
de arrefecimento do motor quando o interrup-
tor de ignição estiver na posição “ON”.

Q n o ta
Se o ponteiro do indicador se mover além da fai-
xa normal, na direção da posição “H” (Quente),
isso indica superaquecimento, o que pode dani-
ficar o motor.
Não continue dirigindo com o motor supera-
quecido. Se seu veículo apresentar superaque-
cimento, consulte “Se o motor superaquecer”
na Seção 8.
atenÇÃo
nunca retire a tampa do radiador ou do re-
servatório quando o motor estiver quente.
O líquido de arrefecimento do motor está
sob pressão e pode jorrar causando quei-
maduras graves. Antes de adicionar líquido
de arrefecimento no reservatório, espere
até que o motor esfrie.
Indicador de combustível
Este indicador exibe a quantidade aproximada
de combustível restante no tanque.
 Tipo A
 Tipo B
 Tipo A
 Tipo B
OSU2I049009
OSU2I049010
OSU2I049011
OSU2I049012

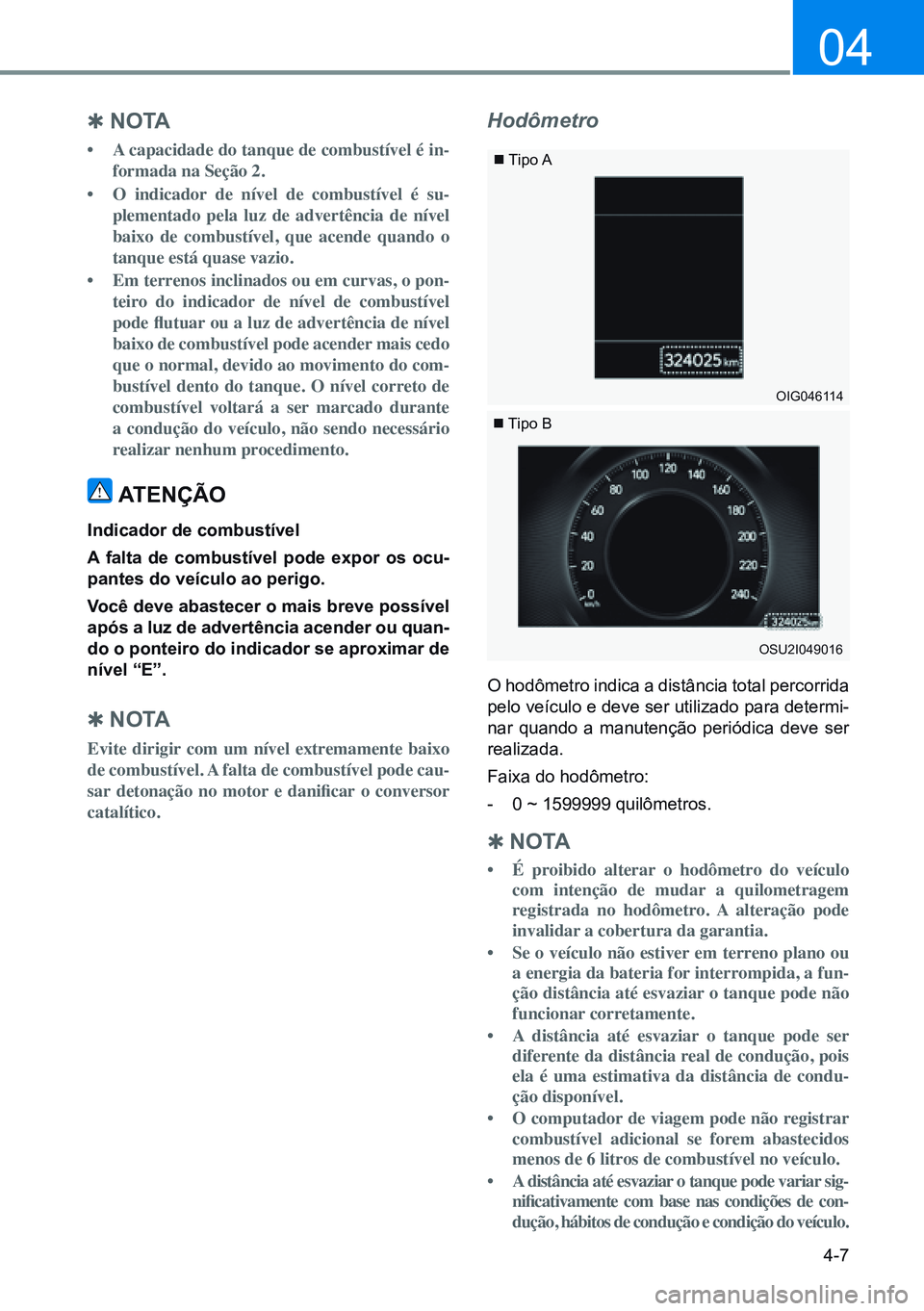

4-7
04

Q no ta
• A capacidade do tanque de combustível é in-
formada na Seção 2.
• O indicador de nível de combustível é su-
plementado pela luz de advertência de nível
baixo de combustível, que acende quando o
tanque está quase vazio.
• Em terrenos inclinados ou em curvas, o pon-
teiro do indicador de nível de combustível
pode flutuar ou a luz de advertência de nível
baixo de combustível pode acender mais cedo
que o normal, devido ao movimento do com-
bustível dento do tanque. O nível correto de
combustível voltará a ser marcado durante
a condução do veículo, não sendo necessário
realizar nenhum procedimento.
atenÇÃo
Indicador de combustível
A falta de combustível pode expor os ocu-
pantes do veículo ao perigo.
Você deve abastecer o mais breve possível
após a luz de advertência acender ou quan-
do o ponteiro do indicador se aproximar de
nível “E”.

Q n o ta
Evite dirigir com um nível extremamente baixo
de combustível. A falta de combustível pode cau-
sar detonação no motor e danificar o conversor
catalítico.
Hodômetro
O hodômetro indica a distância total percorrida
pelo veículo e deve ser utilizado para determi-
nar quando a manutenção periódica deve ser
realizada.
Faixa do hodômetro:
- 0 ~ 1599999 quilômetros.

Q no ta
• É proibido alterar o hodômetro do veículo
com intenção de mudar a quilometragem
registrada no hodômetro. A alteração pode
invalidar a cobertura da garantia.
• Se o veículo não estiver em terreno plano ou
a energia da bateria for interrompida, a fun-
ção distância até esvaziar o tanque pode não
funcionar corretamente.
• A distância até esvaziar o tanque pode ser
diferente da distância real de condução, pois
ela é uma estimativa da distância de condu-
ção disponível.
• O computador de viagem pode não registrar
combustível adicional se forem abastecidos
menos de 6 litros de combustível no veículo.
• A distância até esvaziar o tanque pode variar sig-
nificativamente com base nas condições de con-
dução, hábitos de condução e condição do veículo.
 Tipo A
 Tipo B
OIg046114
OSU2I049016

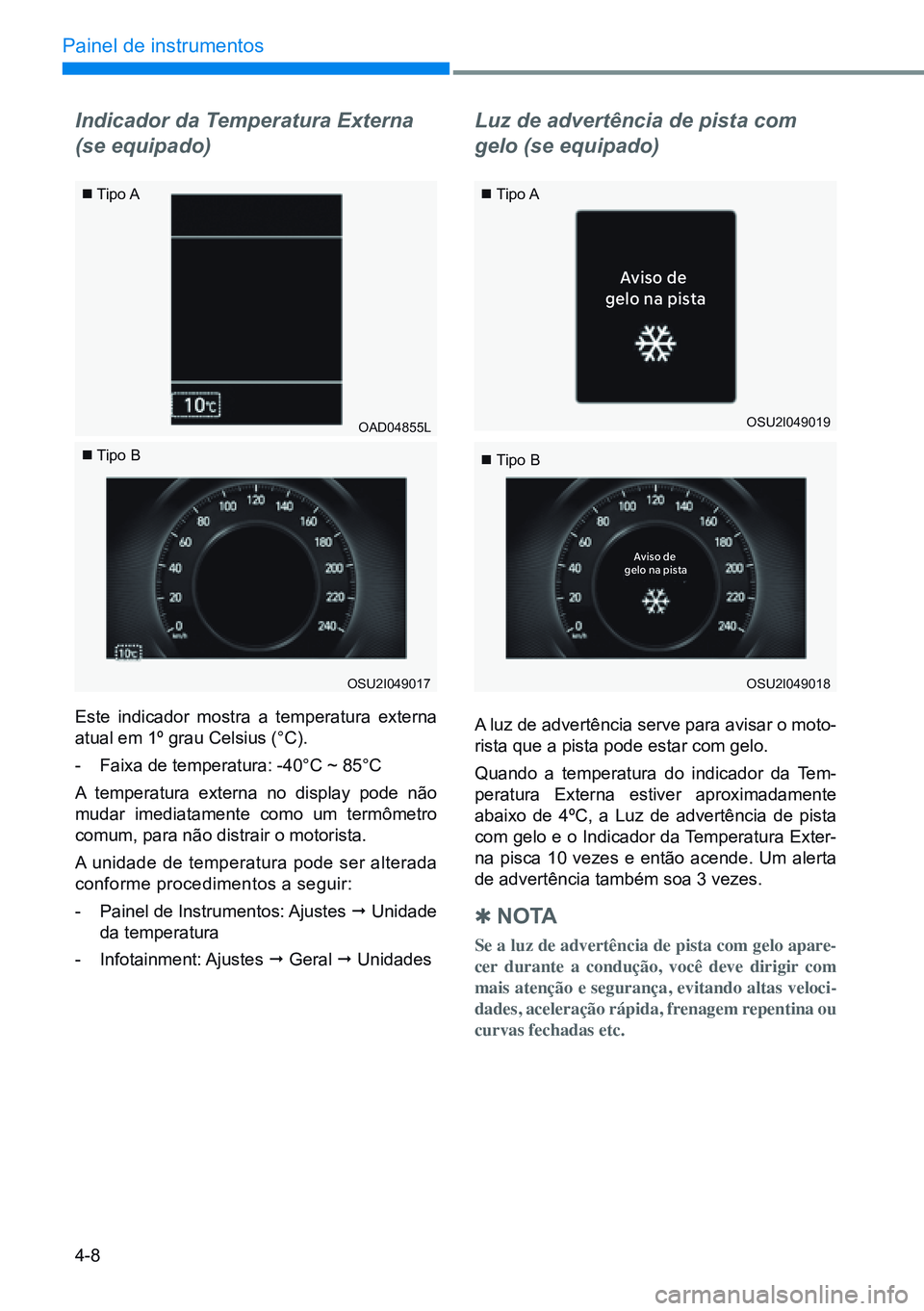

4-8
Painel de instrumentos
Aviso de
gelo na pista
Av iso de
gelo na pist a
Indicador da Temperatura Externa
(se equipado)
Este indicador mostra a temperatura externa
atual em 1º grau Celsius (°C).
- Faixa de temperatura: -40°C ~ 85°C
A temperatura externa no display pode não
mudar imediatamente como um termômetro
comum, para não distrair o motorista.
A unidade de temperatura pode ser alterada
conforme procedimentos a seguir:
- Painel de Instrumentos: Ajustes ¨ Unidade
da temperatura
- Infotainment: Ajustes ¨ geral ¨ Unidades
Luz de advertência de pista com
gelo (se equipado)
A luz de advertência serve para avisar o moto-
rista que a pista pode estar com gelo.
Quando a temperatura do indicador da Tem-
peratura Externa estiver aproximadamente
abaixo de 4ºC, a Luz de advertência de pista
com gelo e o Indicador da Temperatura Exter-
na pisca 10 vezes e então acende. Um alerta
de advertência também soa 3 vezes.

Q n o ta
Se a luz de advertência de pista com gelo apare-
cer durante a condução, você deve dirigir com
mais atenção e segurança, evitando altas veloci -
dades, aceleração rápida, frenagem repentina ou
curvas fechadas etc.
 Tipo A Tipo A
 Tipo B Tipo B
OAD04855LOSU2I049019
OSU2I049017OSU2I049018

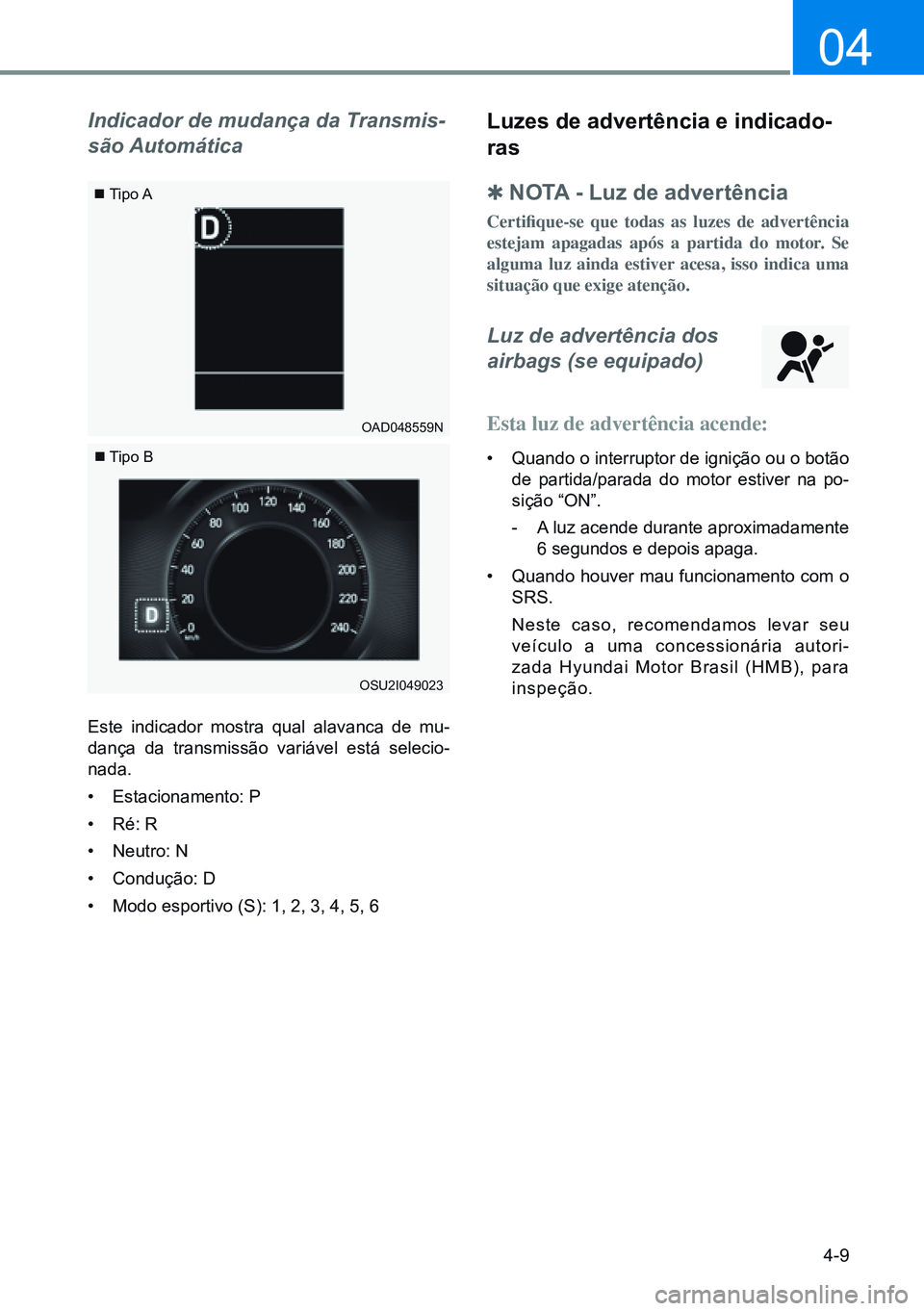

4-9
04
Indicador de mudança da Transmis-
são Automática
Este indicador mostra qual alavanca de mu-
dança da transmissão variável está selecio-
nada.
• Estacionamento: P
• Ré: R
• Neutro: N
• Condução: D
• Modo esportivo (S): 1, 2, 3, 4, 5, 6
 Tipo A
 Tipo B
OAD048559N
OSU2I049023
luzes de advertência e indicado -
ras

Q nota - luz de advertência
Certifique-se que todas as luzes de advertência
estejam apagadas após a partida do motor. Se
alguma luz ainda estiver acesa, isso indica uma
situação que exige atenção.
Luz de advertência dos
airbags (se equipado)
Esta luz de advertência acende:
• Quando o interruptor de ignição ou o botão
de partida/parada do motor estiver na po-
sição “ON”.
- A luz acende durante aproximadamente
6 segundos e depois apaga.
• Quando houver mau funcionamento com o
SRS.
Neste caso, recomendamos levar seu
veículo a uma concessionária autori-
zada Hyundai Motor Brasil (HMB), para
inspeção.
