2021 HYUNDAI CRETA Manual de utilização (in Portuguese)

9

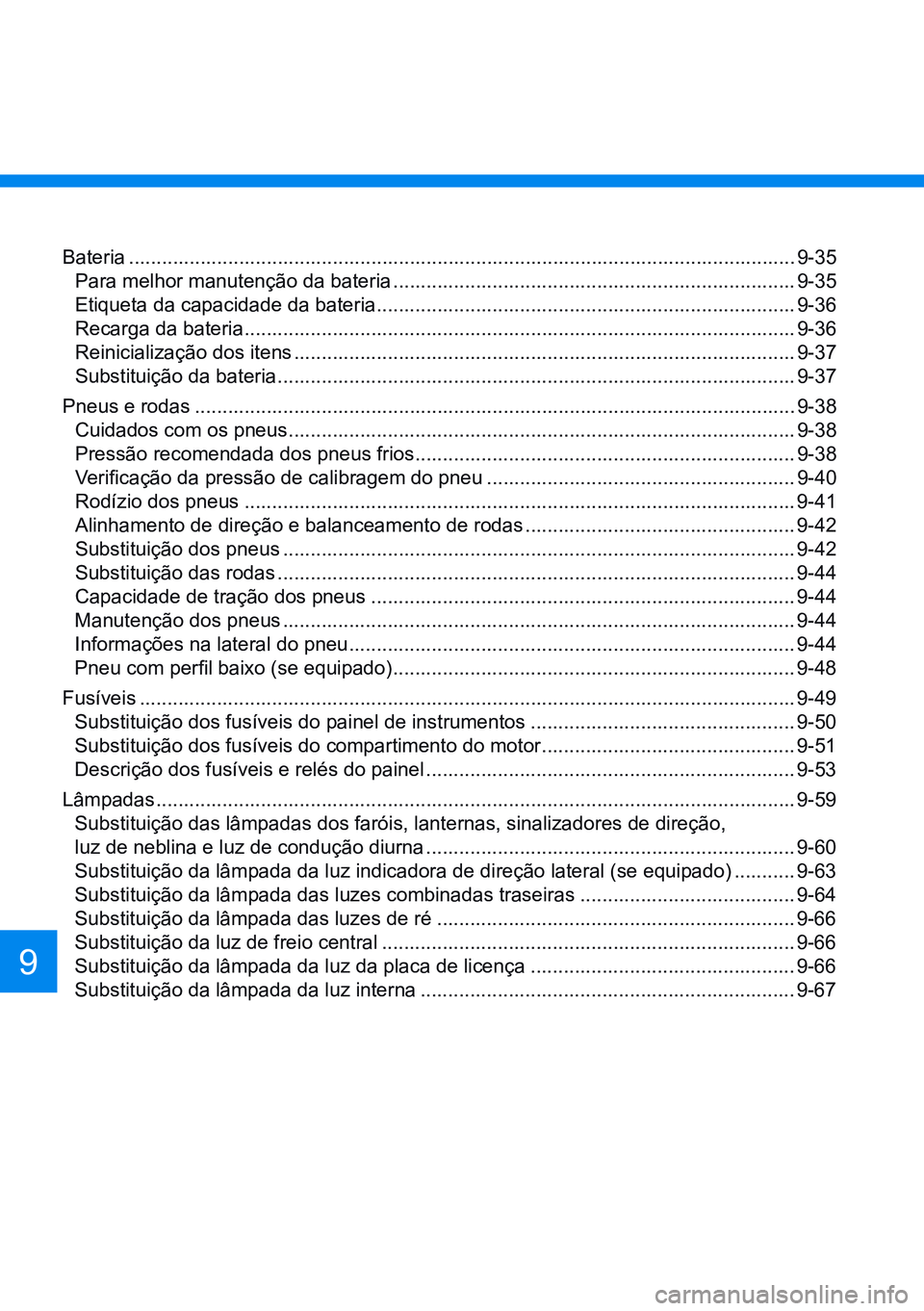

Bateria ......................................................................................................................... 9-35
Para melhor manutenção da bateria ......................................................................... 9-35
Etiqueta da capacidade da bateria ............................................................................ 9-36
Recarga da bateria .................................................................................................... 9-36
Reinicialização dos itens ........................................................................................... 9-37
Substituição da bateria .............................................................................................. 9-37
Pneus e rodas ............................................................................................................. 9-38
Cuidados com os pneus ............................................................................................ 9-38
Pressão recomendada dos pneus frios ..................................................................... 9-38
Verificação da pressão de calibragem do pneu ........................................................ 9-40
Rodízio dos pneus .................................................................................................... 9-41
Alinhamento de direção e balanceamento de rodas ................................................. 9-42
Substituição dos pneus ............................................................................................. 9-42
Substituição das rodas .............................................................................................. 9-44
Capacidade de tração dos pneus ............................................................................. 9-44
Manutenção dos pneus ............................................................................................. 9-44
Informações na lateral do pneu ................................................................................. 9-44
Pneu com perfil baixo (se equipado) ......................................................................... 9-48
Fusíveis ....................................................................................................................... 9-49
Substituição dos fusíveis do painel de instrumentos ................................................ 9-50
Substituição dos fusíveis do compartimento do motor ..............................................9-51
Descrição dos fusíveis e relés do painel ................................................................... 9-53
Lâmpadas .................................................................................................................... 9-59
Substituição das lâmpadas dos faróis, lanternas, sinalizadores de direção,
luz de neblina e luz de condução diurna ................................................................... 9-60
Substituição da lâmpada da luz indicadora de direção lateral (se equipado) ...........9-63
Substituição da lâmpada das luzes combinadas traseiras .......................................9-64
Substituição da lâmpada das luzes de ré ................................................................. 9-66
Substituição da luz de freio central ........................................................................... 9-66
Substituição da lâmpada da luz da placa de licença ................................................ 9-66
Substituição da lâmpada da luz interna .................................................................... 9-67

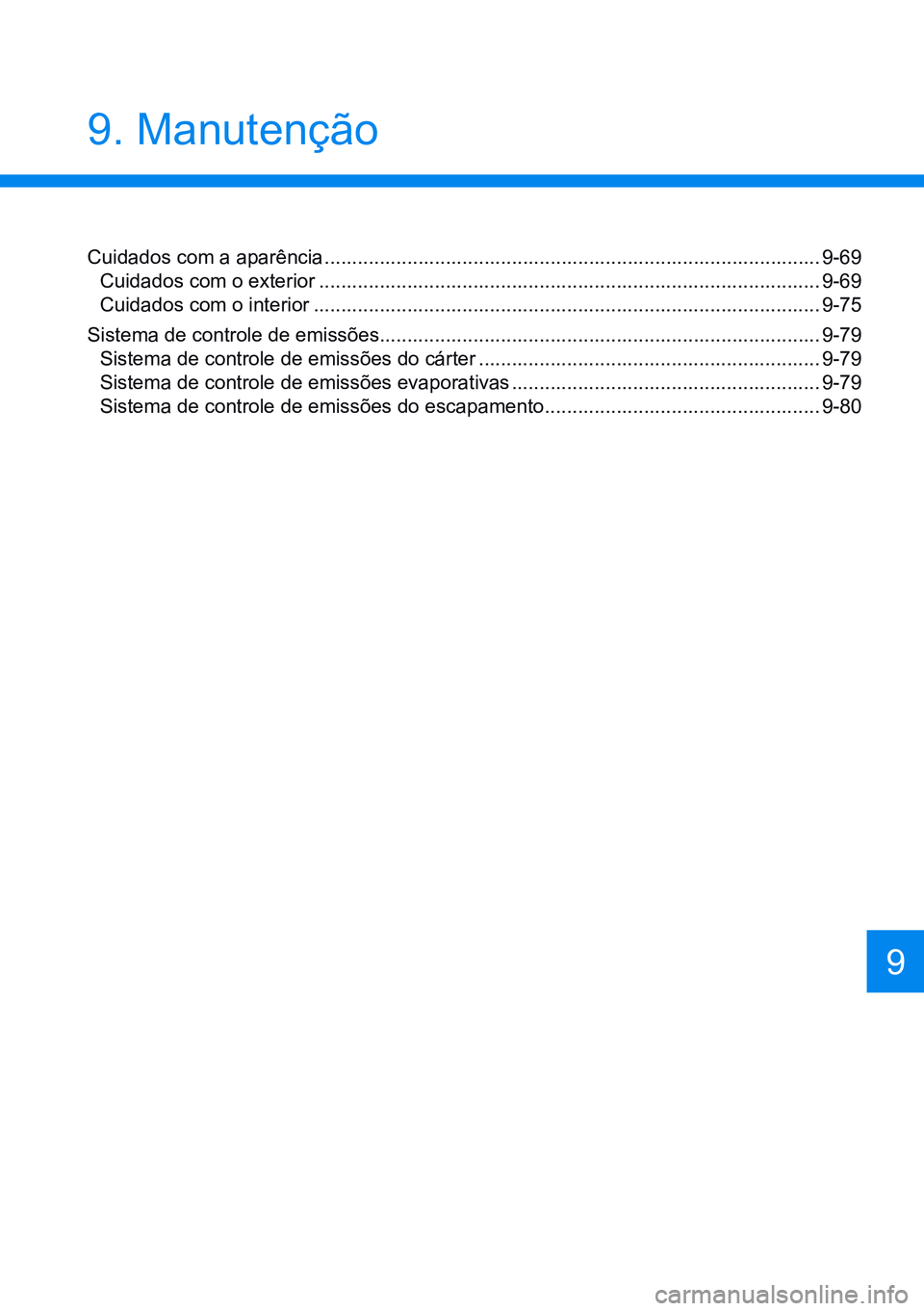

9. Manutenção
Cuidados com a aparência .......................................................................................... 9-69
Cuidados com o exterior ........................................................................................... 9-69
Cuidados com o interior ............................................................................................ 9-75
Sistema de controle de emissões ................................................................................ 9-79
Sistema de controle de emissões do cárter .............................................................. 9-79
Sistema de controle de emissões evaporativas ........................................................9-79
Sistema de controle de emissões do escapamento ..................................................9-80
9

9-4
Manutenção

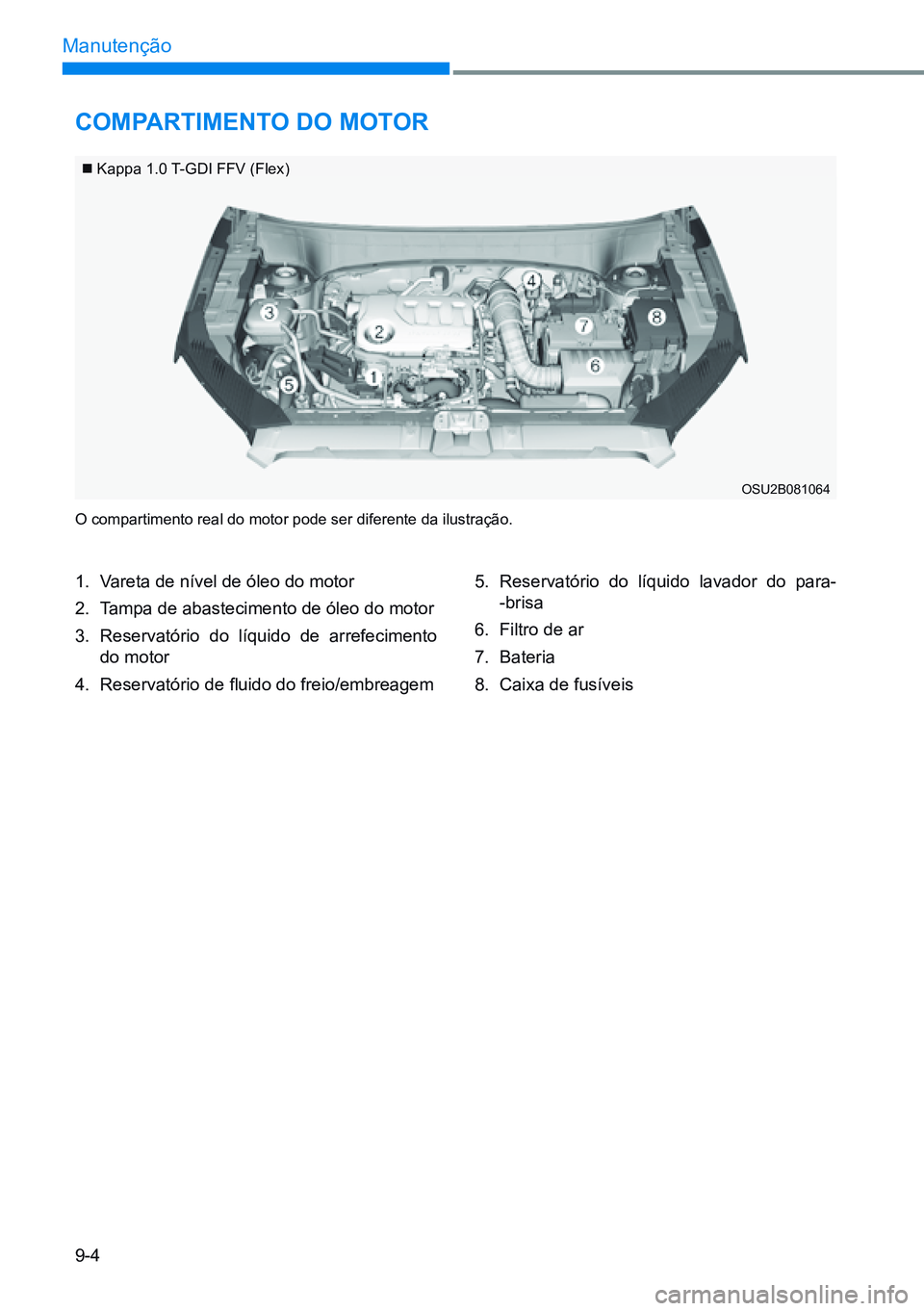

Compartimento do motor
O compartimento real do motor pode ser diferente da ilustração.
 Kappa 1.0 T-GDI FFV (Flex)
1. Vareta de nível de óleo do motor
2. Tampa de abastecimento de óleo do motor
3. Reservatório do líquido de arrefecimento
do motor
4. Reservatório de fluido do freio/embreagem 5.
Reservatório do líquido lavador do para-
-brisa
6. Filtro de ar
7. Bateria
8. Caixa de fusíveis
OSU2B081064

9-5
09

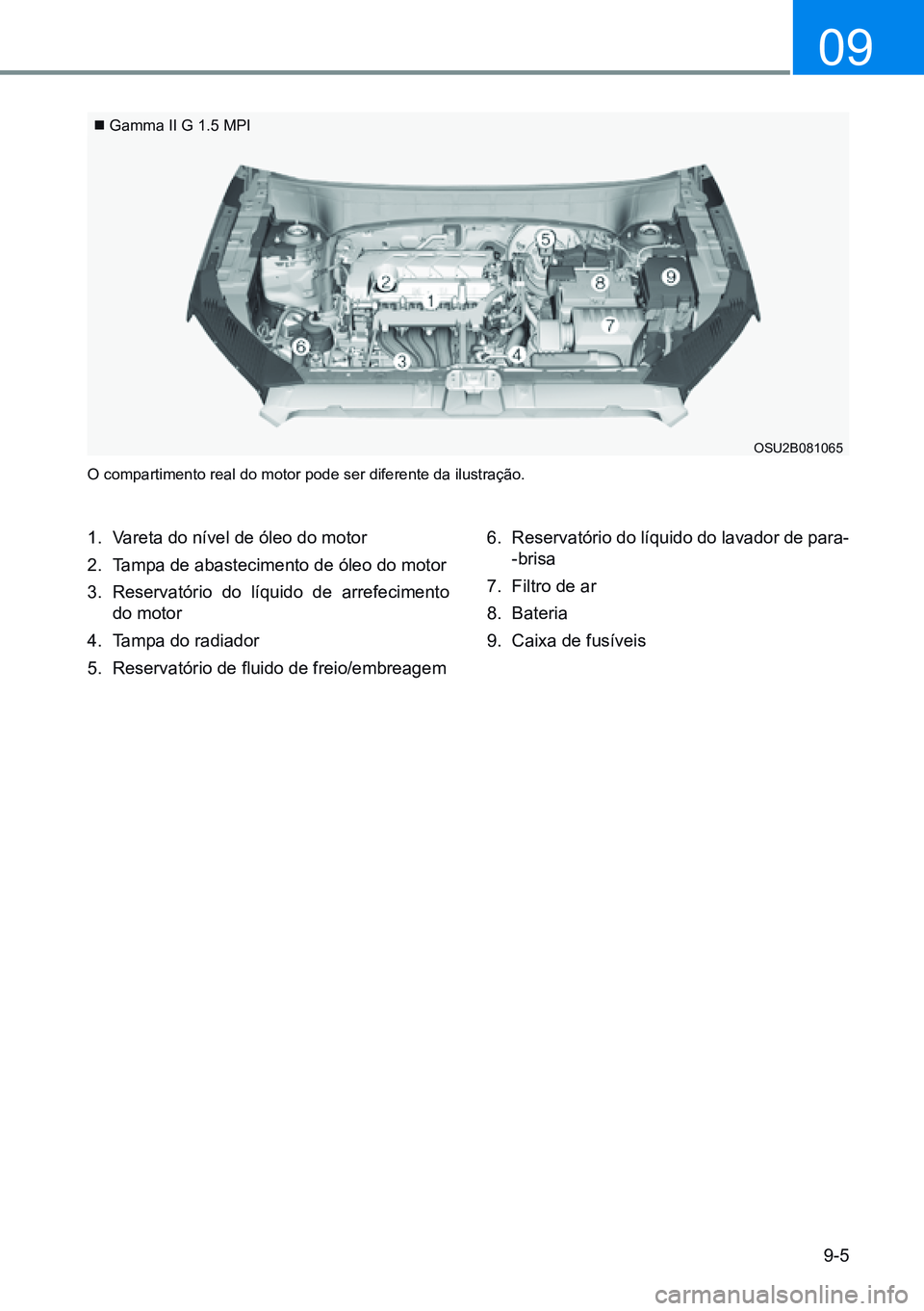

 Gamma II G 1.5 MPI
OSU2B081065
O compartimento real do motor pode ser diferente da ilustração.
1. Vareta do nível de óleo do motor
2. Tampa de abastecimento de óleo do motor
3. Reservatório do líquido de arrefecimento
do motor
4. Tampa do radiador
5. Reservatório de fluido de freio/embreagem 6.
Reservatório do líquido do lavador de para-
-brisa
7. Filtro de ar
8. Bateria
9. Caixa de fusíveis

9-6
Manutenção

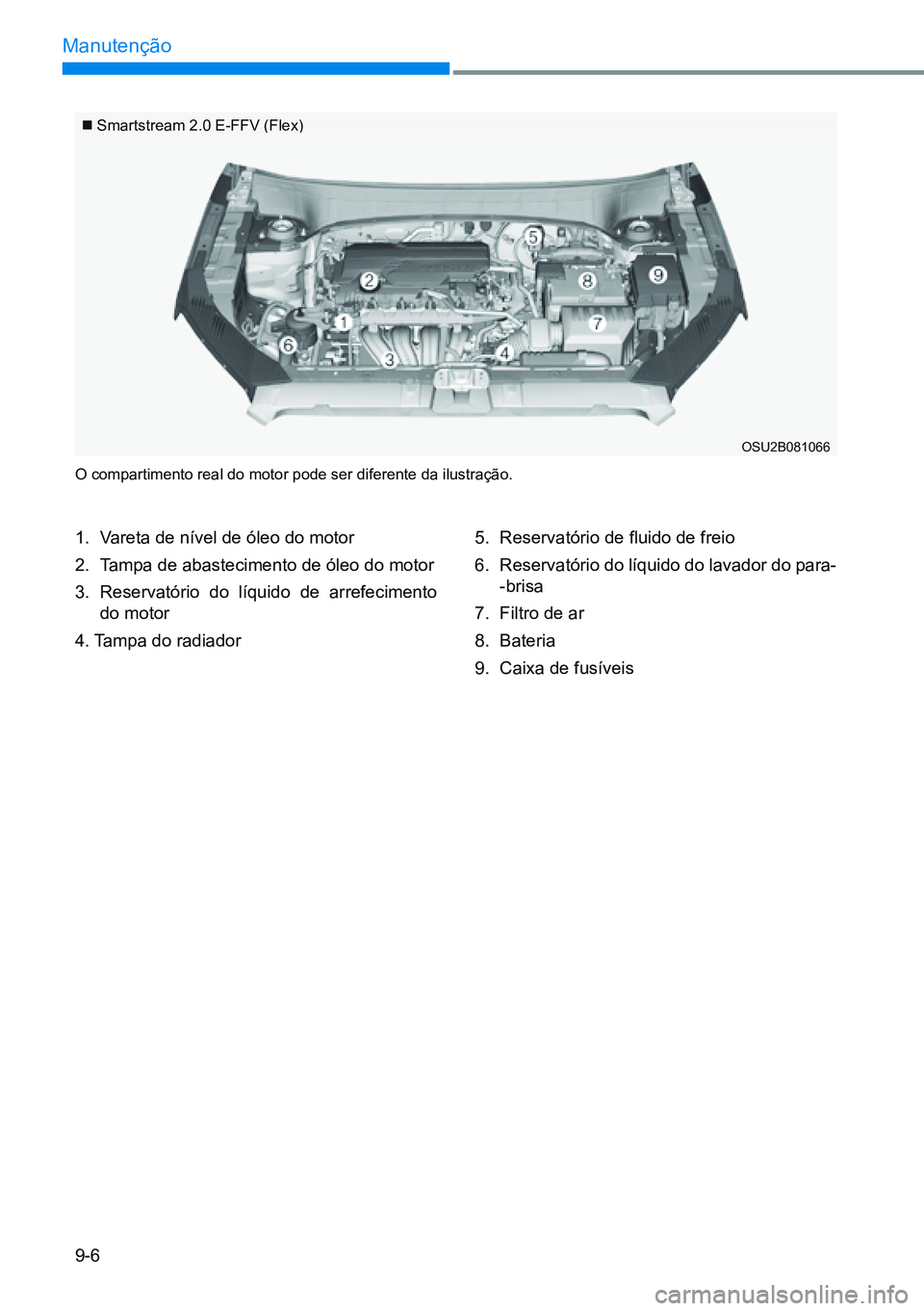

 Smartstream 2.0 E-FFV (Flex)
O compartimento real do motor pode ser diferente da ilustração.
1. Vareta de nível de óleo do motor
2. Tampa de abastecimento de óleo do motor
3. Reservatório do líquido de arrefecimento
do motor
4. Tampa do radiador 5.
Reservatório de fluido de freio
6. Reservatório do líquido do lavador do para-
-brisa
7. Filtro de ar
8. Bateria
9. Caixa de fusíveis
OSU2B081066

9-7
09
SerViÇoS de manUtenÇÃo
Tenha o máximo cuidado para evitar danos ao
seu veículo e ferimentos pessoais quando re-
alizar qualquer procedimento de manutenção
ou inspeção. Serviços inadequados, incomple -
tos ou insuficientes podem resultar em proble -
mas de funcionamento para o veículo, levando
a danos, acidentes ou ferimentos pessoais.
responsabilidade do
proprietário

Q no ta
O serviço de manutenção e a conservação dos
registros são responsabilidade do proprietário.
Recomendamos levar seu veículo a uma con-
cessionária autorizada Hyundai Motor Brasil
(HMB), para inspeção.
Você deve guardar os documentos que com-
provam que a manutenção apropriada foi exe-
cutada em seu veículo de acordo com o plano
de manutenção preventiva mostrado nas pá-
ginas seguintes. Você necessita dessas infor-
mações para atender às exigências de servi-
ços e manutenção da garantia de seu veículo.
Informações detalhadas sobre a garantia po-
dem ser encontradas no seu Manual de Ga-
rantia.
Não são cobertos pela garantia os serviços e
ajustes necessários resultantes de uma manu-
tenção inadequada ou da falta de manutenção
necessária.
precauções de manutenção do
proprietário
Serviço inadequado ou incompleto pode resul-
tar em problemas. Esta seção fornece instru-
ções apenas para os itens de manutenção que
são fáceis de executar.

Q no ta
A manutenção inadequada durante o período de
garantia pode afetar a cobertura da garantia.
Para maiores detalhes, leia o Manual de Garan-
tia fornecido com o veículo. Se estiver insegu-
ro sobre qualquer procedimento de reparo ou
manutenção, recomendamos que o veículo seja
verificado por uma concessionária autorizada
Hyundai Motor Brasil (HMB).
atenÇÃo
trabalho de manutenção
• efetuar serviços de manutenção em um
veículo pode ser perigoso. Você pode se
ferir gravemente ao realizar alguns proce-
dimentos de manutenção. Caso você não
tenha conhecimento e experiência sufi-
cientes, ou não disponha de ferramentas
e equipamentos apropriados para realizar
o serviço, recomendamos que o veículo
seja verificado por uma concessionária
autorizada Hyundai motor Brasil (HmB).
• trabalhar debaixo do capô do motor com o
motor funcionando é perigoso. E fica ainda
mais perigoso quando você usar joias ou
roupas folgadas. Elas podem ficar presas
nas peças móveis e causar ferimentos.

9-8
Manutenção

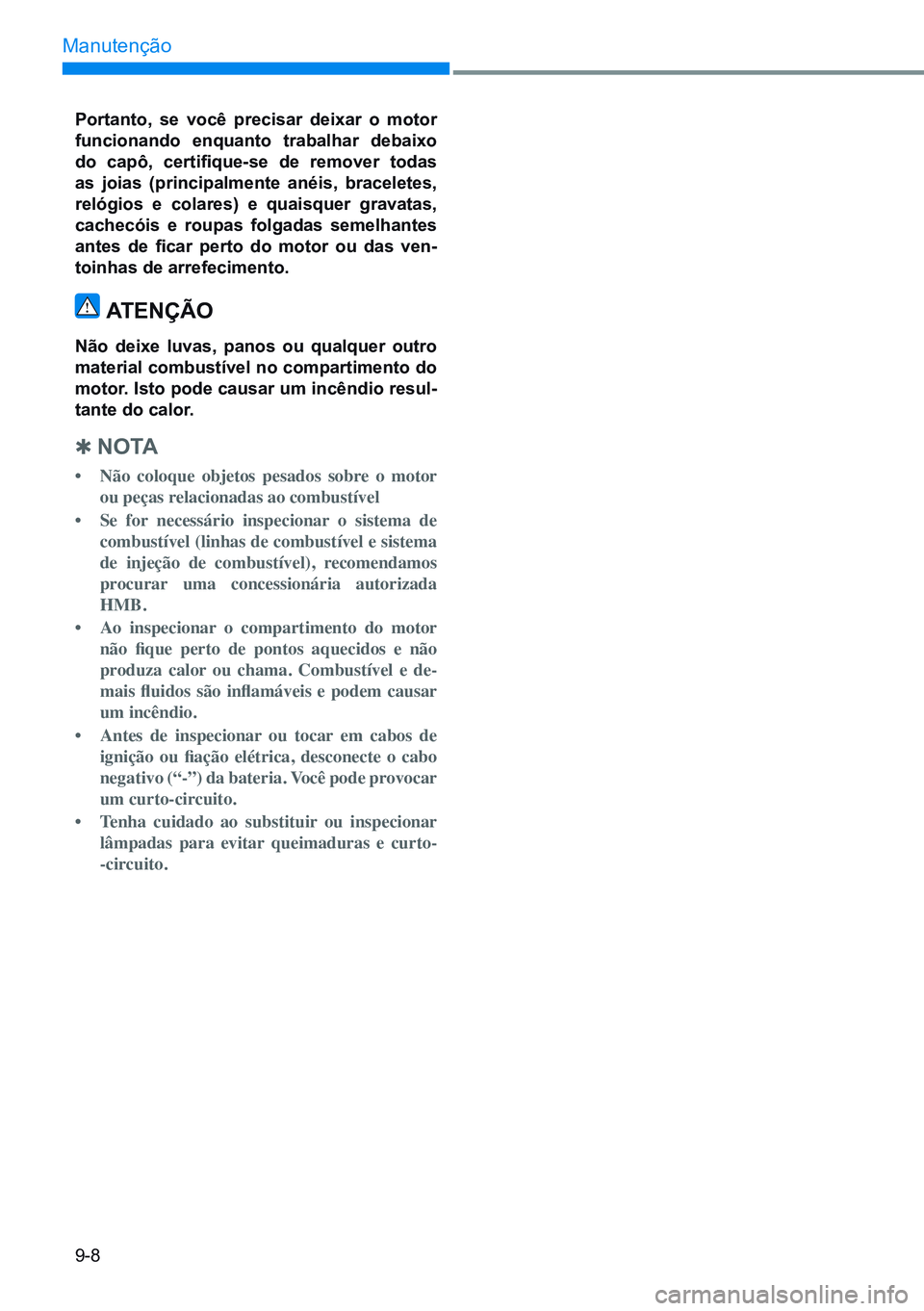

portanto, se você precisar deixar o motor
funcionando enquanto trabalhar debaixo
do capô, certifique-se de remover todas
as joias (principalmente anéis, braceletes,
relógios e colares) e quaisquer gravatas,
cachecóis e roupas folgadas semelhantes
antes de ficar perto do motor ou das ven-
toinhas de arrefecimento.
atenÇÃo
não deixe luvas, panos ou qualquer outro
material combustível no compartimento do
motor. isto pode causar um incêndio resul-
tante do calor.

Q n o ta
• Não coloque objetos pesados sobre o motor
ou peças relacionadas ao combustível
• Se for necessário inspecionar o sistema de
combustível (linhas de combustível e sistema
de injeção de combustível), recomendamos
procurar uma concessionária autorizada
HMB.
• Ao inspecionar o compartimento do motor
não fique perto de pontos aquecidos e não
produza calor ou chama. Combustível e de-
mais fluidos são inflamáveis e podem causar
um incêndio.
• Antes de inspecionar ou tocar em cabos de
ignição ou fiação elétrica, desconecte o cabo
negativo (“-”) da bateria. Você pode provocar
um curto-circuito.
• Tenha cuidado ao substituir ou inspecionar
lâmpadas para evitar queimaduras e curto-
-circuito.

9-9
09

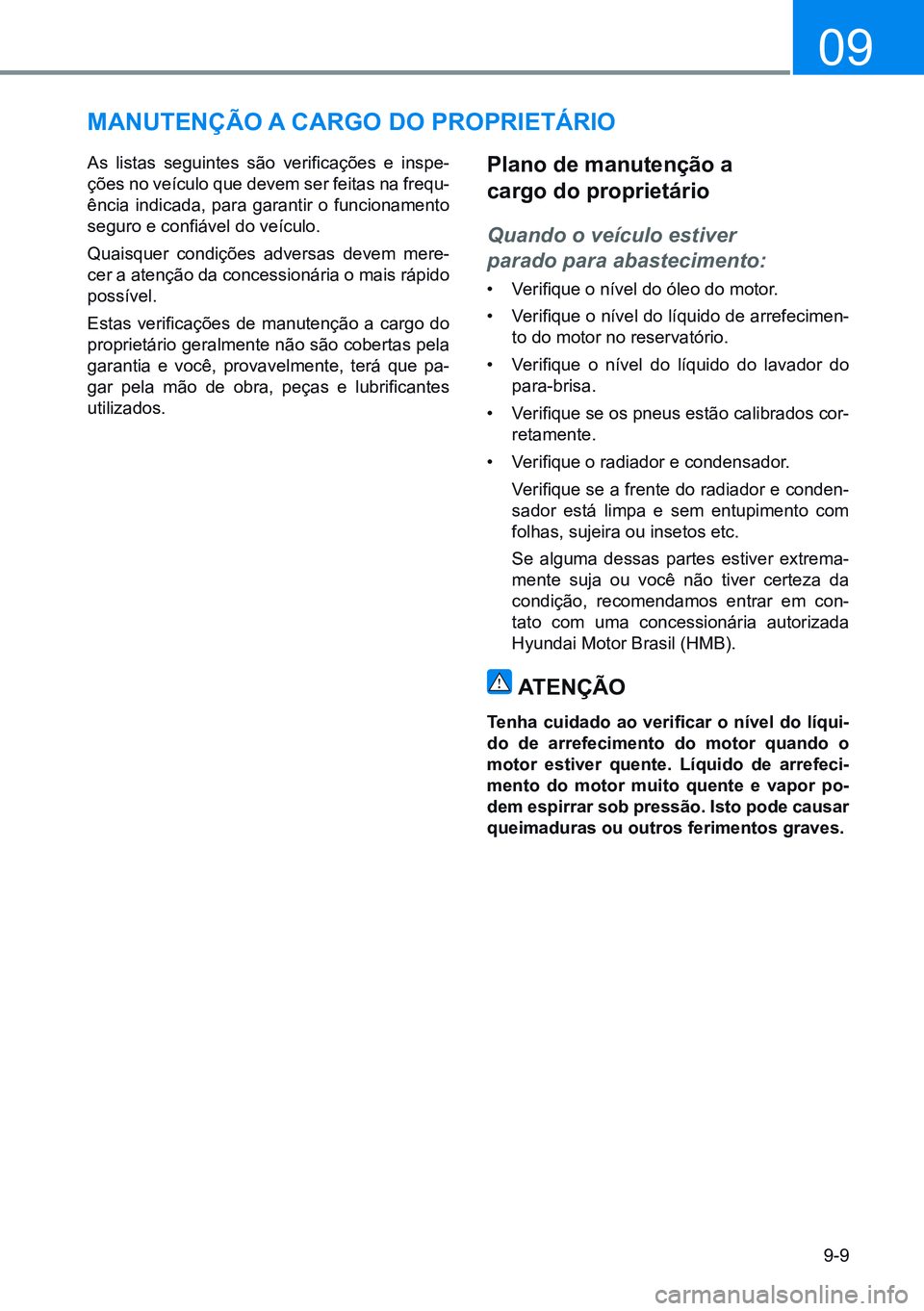

manUtenÇÃo a Cargo do proprietário
As listas seguintes são verificações e inspe-
ções no veículo que devem ser feitas na frequ-
ência indicada, para garantir o funcionamento
seguro e confiável do veículo.
Quaisquer condições adversas devem mere-
cer a atenção da concessionária o mais rápido
possível.
Estas verificações de manutenção a cargo do
proprietário geralmente não são cobertas pela
garantia e você, provavelmente, terá que pa-
gar pela mão de obra, peças e lubrificantes
utilizados.plano de manutenção a
cargo do proprietário
Quando o veículo estiver
parado para abastecimento:
• Verifique o nível do óleo do motor.
• Verifique o nível do líquido de arrefecimen-
to do motor no reservatório.
• Verifique o nível do líquido do lavador do
para-brisa.
• Verifique se os pneus estão calibrados cor-
retamente.
• Verifique o radiador e condensador.
Verifique se a frente do radiador e conden -
sador está limpa e sem entupimento com
folhas, sujeira ou insetos etc.
Se alguma dessas partes estiver extrema-
mente suja ou você não tiver certeza da
condição, recomendamos entrar em con-
tato com uma concessionária autorizada
Hyundai Motor Brasil (HMB).
atenÇÃo
Tenha cuidado ao verificar o nível do líqui -
do de arrefecimento do motor quando o
motor estiver quente. Líquido de arrefeci -
mento do motor muito quente e vapor po-
dem espirrar sob pressão. isto pode causar
queimaduras ou outros ferimentos graves.
