Page 529 of 622

5287-2. Stappen die genomen moeten worden in noodgevallen
■Laadstroomcontrolelampje
■Waarschuwingslampje hoge koelvloeistoftemperatuur* (waarschu-
wingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weergege-
ven.
■Waarschuwingslampje hybridesysteem oververhit* (waarschuwings-
zoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weergege-
ven.
■Waarschuwingslampje lage oliedruk* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weergege-
ven.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing aanwezig is in het laadsys-
teem van de auto
→ Breng de auto onmiddellijk op een veilige plaats
tot stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motor oververhit raakt
→Breng de auto zo snel mogelijk op een veilige
plaats tot stilstand.
Oplossing ( →Blz. 570)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat het hybridesysteem oververhit is geraakt
→ Breng de auto op een veili ge plaats tot stilstand.
Oplossing ( →Blz. 570)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de motoroliedruk te laag is
→ Breng de auto onmiddellijk op een veilige plaats
tot stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 528 Friday, March 22, 2019 11:40 AM
Page 530 of 622

529
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
■Motorcontrolelampje
■Waarschuwingslampje SRS
■Waarschuwingslampje ABS
■Waarschuwingslampje (waarschuwingszoemer) elektrische stuurbe-
krachtiging
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het hybridesysteem;
Het elektronische motorregelsysteem;
De elektronische smoorklepregeling;
Het emissieregelsysteem (indien aanwezig); of
Het elektronische hybridetransmissieregelsysteem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het SRS-airbagsysteem; of
Het gordelspannersysteem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het ABS; of
Het Brake Assist-systeem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
WaarschuwingslampjeDetails/handelingen
(Rood/geel)
Geeft aan dat er een storing is in de elektrische stuurbe-
krachtiging (EPS)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 529 Friday, March 22, 2019 11:40 AM
Page 531 of 622

5307-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje (waarschuwingszoemer) PCS
■Controlelampje LTA (waarschuwingszoemer)
WaarschuwingslampjeDetails/handelingen
(Knippert of brandt)
(indien aanwezig)
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PCS
(Pre-Crash Safety-systeem).
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety-systeem) is tijdelijk niet
beschikbaar, corrigerende maatregelen kunnen noodza-
kelijk zijn.
→ Volg de instructies di e worden weergegeven op
het multi-informatiedisplay. (→ Blz. 322, 539)
Als het PCS (Pre- Crash Safety-systeem) of de VSC
(Vehicle Stability Control-systeem) wordt uitgeschakeld,
gaat het waarschuwingslampje PCS branden.
→ Blz. 332
WaarschuwingslampjeDetails/handelingen
(Oranje)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de LTA
(Lane Tracing Assist)
→ Volg de instructies di e worden weergegeven op
het multi-informatiedisplay. (→ Blz. 342)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 530 Friday, March 22, 2019 11:40 AM
Page 532 of 622

531
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
■Controlelampje (waarschuwingszoem er) Toyota Parking Assist-sensor
OFF
■Controlelampje PKSB OFF
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de Toyota
Parking Assist-sensor
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tij delijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bij-
voorbeeld ijs.
→ Volg de instructies di e worden weergegeven op
het multi-informatiedisplay. (→ Blz. 381, 537)
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PKSB-
systeem (Parking Support Brake)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tij delijk niet beschikbaar is,
doordat een sensor mogelijk vuil is of is bedekt met bij-
voorbeeld ijs.
→ Volg de instructies di e worden weergegeven op
het multi-informatiedisplay. (→ Blz. 389, 537)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 531 Friday, March 22, 2019 11:40 AM
Page 533 of 622

5327-2. Stappen die genomen moeten worden in noodgevallen
■Controlelampje (waarschuwingszoemer) RCTA OFF
■Controlelampje Traction Control
WaarschuwingslampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in de RCTA
(Rear Crossing Traffic Alert)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Wanneer er geen zoemer klinkt:
Geeft aan dat de achterbumper rondom de radarsensor
vuil is, enz. ( →Blz. 372)
→ Volg de instructies di e worden weergegeven op
het multi-informatiedisplay. (→ Blz. 364, 537)
WaarschuwingslampjeDetails/handelingen
Geeft aan dat er een storing is in:
De VSC/Trailer Sway Control;
Het TRC-systeem;
De functie Trail-modus; of
De Hill Start Assist Control
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 532 Friday, March 22, 2019 11:40 AM
Page 534 of 622

533
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen

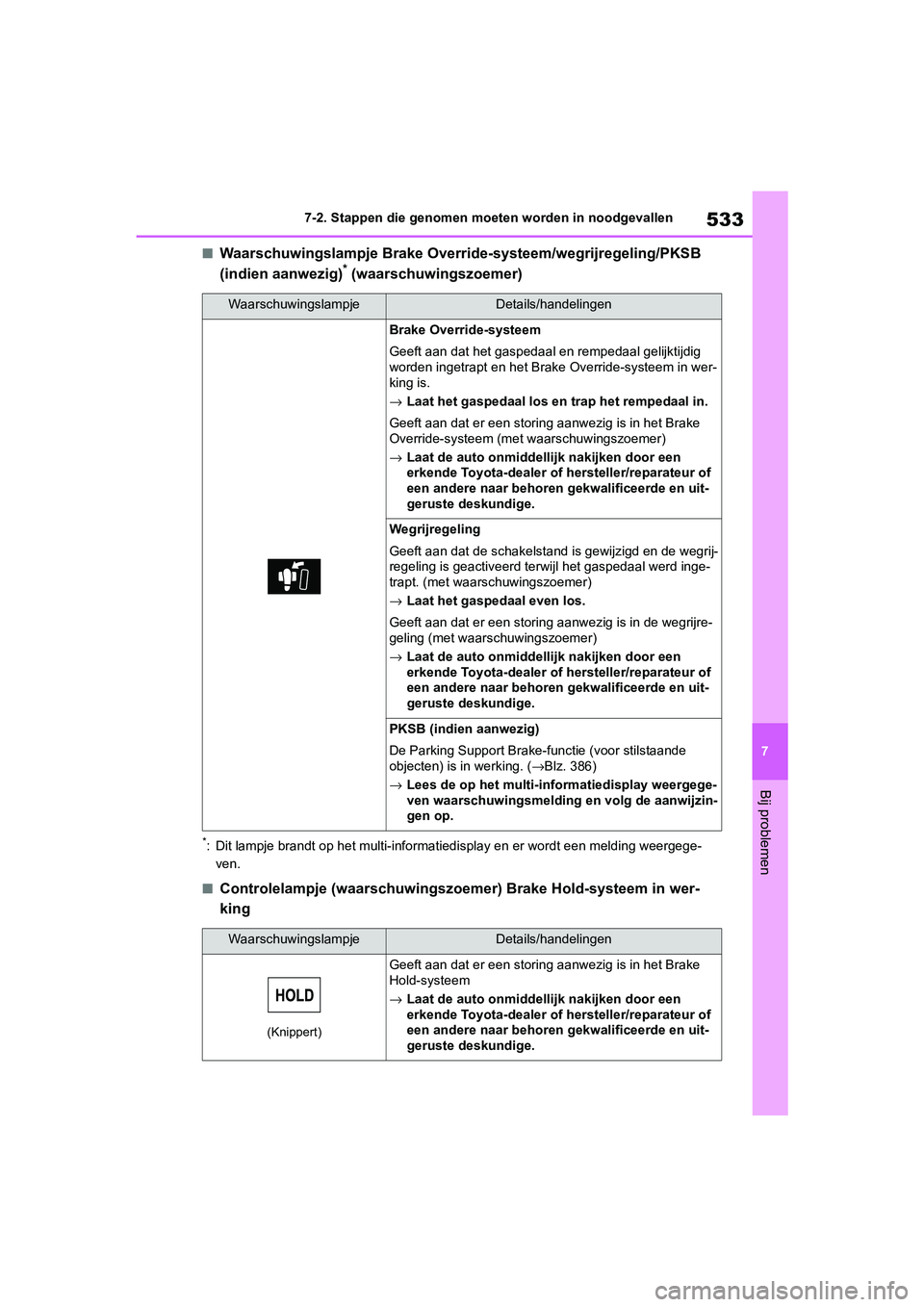

■Waarschuwingslampje Brake Override-systeem/wegrijregeling/PKSB
(indien aanwezig)* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay en er wordt e en melding weergege-
ven.
■Controlelampje (waarschuwingszo emer) Brake Hold-systeem in wer-
king
WaarschuwingslampjeDetails/handelingen
Brake Override-systeem
Geeft aan dat het gaspedaal en rempedaal gelijktijdig
worden ingetrapt en het Brake Override-systeem in wer-
king is.
→ Laat het gaspedaal los en trap het rempedaal in.
Geeft aan dat er een storing aanwezig is in het Brake
Override-systeem (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
Wegrijregeling
Geeft aan dat de schakelstand is gewijzigd en de wegrij-
regeling is geactiveerd terwijl het gaspedaal werd inge-
trapt. (met waarschuwingszoemer)
→ Laat het gaspedaal even los.
Geeft aan dat er een storing aanwezig is in de wegrijre-
geling (met waarschuwingszoemer)
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
PKSB (indien aanwezig)
De Parking Support Brake-functie (voor stilstaande
objecten) is in werking. ( →Blz. 386)
→ Lees de op het multi-informatiedisplay weergege-
ven waarschuwingsmelding en volg de aanwijzin-
gen op.
WaarschuwingslampjeDetails/handelingen
(Knippert)
Geeft aan dat er een storing aanwezig is in het Brake
Hold-systeem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 533 Friday, March 22, 2019 11:40 AM
Page 535 of 622

5347-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje parkeerrem
■Waarschuwingslampje laag brandstofniveau
■Controlelampje (waarschuwingszo emer) bestuurders- en voorpassa-
giersgordel*
*: Waarschuwingszoemer veiligheidsgordel bestuurder en voorpassag ier:
De waarschuwingszoemer voor de veiligheidsgordel herinnert de bestuurder en de
voorpassagier eraan de veiligheidsgordel om te doen. De zoemer klinkt gedurende 24
seconden als de rijsnelheid 20 km/h is. Als de veiligheidsgordel daarna nog niet is
vastgemaakt, laat de zoemer gedurende 100 seconden een ander ge luid horen.
■Controlelampje achterpassagiersgordel (waarschuwingszoemer)*1, *2
*1: Waarschuwingszoemer achterpass agiersgordel (behalve auto's met een model-
code*3 die een “X” als laatste letter heeft):
De waarschuwingszoemer voor de veiligheidsgordel herinnert de a chterpassagiers
eraan de veiligheidsgordel om te doen. De zoemer klinkt geduren de ongeveer 25
seconden als de rijsnelheid 20 km/h is. Als de veiligheidsgorde l daarna nog niet is vast-
gemaakt, laat de zoemer gedurende 100 seconden een ander geluid horen.
WaarschuwingslampjeDetails/handelingen
(Knippert)
Mogelijk is de parkeerrem niet volledig geactiveerd of
gedeactiveerd
→ Bedien nogmaals de parkeerremschakelaar.
Dit lampje gaat branden als de parkeerrem niet gedeac-
tiveerd is. Als het lampje uitgaat nadat de parkeerrem
gedeactiveerd is, werkt het systeem normaal.
WaarschuwingslampjeDetails/handelingen
Geeft aan dat de resterende hoeveelheid brandstof
ongeveer 8,3 liter of minder is
→ Vul de brandstoftank.
WaarschuwingslampjeDetails/handelingen
Waarschuwt de bestuurder en/of voorpassagier dat de
veiligheidsgordel vastgemaakt dient te worden.
→Doe de veiligheidsgordel om.
Als er iemand op de vo orpassagiersstoel zit,
moet ook de veiligheidsgordel voor de voorpas-
sagier worden vastgemaa kt, zodat het waarschu-
wingslampje (de waarschuwingszoemer) uitgaat.
WaarschuwingslampjeDetails/handelingen
Waarschuwt de achterpassagiers om de veiligheidsgor-
del om te doen
→ Doe de veiligheidsgordel om.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 534 Friday, March 22, 2019 11:40 AM
Page 536 of 622

535
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
*2: Waarschuwingszoemer achterpassagiersgordel (auto's met een mod elcode*3 die een
“X” als laatste letter heeft):
De waarschuwingszoemer voor de veiligheidsgordel herinnert de a chterpassagiers
eraan de veiligheidsgordel om te doen. De zoemer klinkt geduren de ongeveer 7
seconden met tussenpozen nadat de veiligheidsgordel is vast- en losgemaakt en de
rijsnelheid 20 km/h wordt. Als de veiligheidsgordel daarna nog niet is vastgemaakt,
laat de zoemer gedurende 60 seconden een ander geluid horen.
*3: De modelcode staat vermeld op het typeplaatje. ( →Blz. 577)
■Waarschuwingslampje lage bandenspanning
■Waarschuwingszoemer
De zoemer is in sommige gevallen niet hoorbaar, zoals in een luidruchtige omgeving of
wanneer het volume van de audio hoog staat.
■Detectiesensor voorpa ssagier, controlelampje veiligheidsgordel en waarschu-
wingszoemer
●Als er bagage wordt geplaatst op de passagiersstoel kan de dete ctiesensor het contro-
lelampje laten knipperen en de waarschuwingszoemer laten klinken, ook al zit er nie-
mand op de passagiersstoel.
●Als er op de stoel een kussen wordt geplaatst, werkt de sensor wellicht niet goed,
waardoor ook het waarschuwingslampje niet goed werkt.
■Als het motorcontrolelampje tijdens
het rijden gaat branden
Het motorcontrolelampje gaat branden als
de brandstoftank volledig leeg raakt. Vul
de brandstoftank onmiddellijk als deze
leeg is. Het motorcontrolelampje gaat na
enkele ritten weer uit.
Neem zo snel mogelijk contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige als het
motorcontrolelampje niet uitgaat.■Waarschuwingslampje (waarschu-
wingszoemer) elektrische stuurbe-
krachtiging
Als de spanning van de 12V-accu laag is
of tijdelijk daalt, kan het waarschuwings-
lampje van de elektrische stuurbekrachti-
ging gaan branden en kan er een
waarschuwingszoemer klinken.
■Als het waarschuwingslampje lage
bandenspanning gaat branden
Controleer het uiterlijk van de banden om
na te gaan of er een band lek is.
WaarschuwingslampjeDetails/handelingen
(indien aanwezig)
Als het lampje gaat branden nadat het gedurende 1
minuut geknipperd heeft:
Storing in het bandenspanningswaarschuwingssysteem
→ Laat het systeem nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Als het lampje gaat branden:
Lage bandenspanning, bijvoorbeeld door
Natuurlijke oorzaken
Lekke band
→ Breng de auto zo snel mogelijk op een veilige
plaats tot stilstand.
Oplossing ( →Blz. 535)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 535 Friday, March 22, 2019 11:40 AM
