2019 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

4245-1. Gebruik van de airconditioning en de achterruitverwarming
Druk op de schakelaar voor de voor-
ruitverwarming.
Zet, als de recirculatiemodus is ingescha-
keld, de schakelaar voor de buitenlucht-
/recirculatiemodus in de buitenluchtmo-
dus. (Mogelijk gaat dit automatisch.)
Verhoog de aanjagersnelheid en de tem-
peratuur om de voorruit en zijruiten snel
te ontwasemen.
Druk wanneer de voorruit is ontwasemd
nogmaals op de schakelaar voor de voor-
ruitverwarming om terug te keren naar de
vorige modus.
Als de voorruitverwarming is ingescha-
keld, brandt het controlelampje op de
schakelaar voorruitontwaseming.
■Ontwasemen van de achterruit
en buitenspiegels
De achterruit- en buitenspiegelver-
warming worden gebruikt om de ach-
terruit te ontwasemen en om
regendruppels, dauw en ijs van de
buitenspiegels te verwijderen.
Druk op de schakelaar achterruit- en
buitenspiegelverwarming.
De buitenspiegelverwarming schakelt na
15 minuten automatisch uit.
Als de achterruit- en buitenspiegelverwar-
ming is ingeschakeld, brandt het controle-
lampje op de schakelaar achterruit- en
buitenspiegelverwarming.
■S-FLOW-modus (auto's met
luchtvochtigheidssensor)
In de S-FLOW-modus wordt bij de
luchtcirculatie prioriteit gegeven aan
de bestuurdersstoel, waardoor de
luchtcirculatie en het effect van de
airconditioning op de voorpassagiers-
stoel en de achterstoelen worden
gereduceerd. Druk op de schakelaar S-FLOW-
modus om het systeem in en uit te
schakelen.
Wanneer de S-FLOW-modus is ingescha-
keld, brandt het controlelampje op de
schakelaar S-FLOW-modus en dooft het
controlelampje voor de temperatuur aan
voorpassagierszijde.
■S-FLOW-modus (auto's zonder
luchtvochtigheidssensor)
Bij de luchtcirculatie wordt prioriteit
gegeven aan de voorstoelen, en de
luchtcirculatie en airconditioning voor
de achterstoelen wordt effectief gere-
geld.
Druk op de schakelaar S-FLOW-
modus om het systeem in en uit te
schakelen.
Wanneer de S-FLOW-modus is ingescha-
keld, brandt het controlelampje op de
schakelaar S-FLOW-modus.
■Persoonlijke voorkeursinstellin-
gen aanjager
Als de automatische stand geselec-
teerd is, kan alleen de aanjagersnel-
heid volgens uw voorkeur worden
ingesteld.
1 Druk op de schakelaar voor de
automatische modus.
2 Druk op de keuzeschakelaar voor
de aanjager.
3 Elke keer als de keuzeschakelaar
voor de aanjager wordt ingedrukt,
verandert de aanjagersnelheid als
volgt.
MEDIUM (gemiddeld) → SOFT (laag) →
FAST (snel)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 424 Friday, March 22, 2019 11:40 AM

425
5
5-1. Gebruik van de aircondition
ing en de achterruitverwarming
Voorzieningen in het interieur
■Beslaan van de ruiten
●Wanneer de luchtvochtigheid in de auto
hoog is, zullen de ruiten gemakkelijk
beslaan. Als u A/C inschakelt, wordt de
lucht die via de uitstroomopeningen
stroomt, ontvochtigd en wordt de voor-
ruit efficiënt ontwasemd.
●Als u A/C uitschakelt, zullen de ruiten
mogelijk sneller beslaan.
●De ruiten zullen mogelijk beslaan als de
recirculatiemodus is ingeschakeld.
■Buitenlucht-/recirculatiemodus
●Zet bij het rijden op stoffige wegen, in
tunnels of in druk verkeer de schakelaar
voor de buitenlucht-/recirculatiemodus
in de recirculatiemodus. Zo wordt voor-
komen dat er buitenlucht de auto in
stroomt. Wanneer tijdens het koelen de
recirculatiemodus wordt ingeschakeld,
wordt ook het interieur van de auto
effectief gekoeld.
●Mogelijk wordt de buitenluchtmo-
dus/recirculatiemodus automatisch inge-
schakeld afhankelijk van de ingestelde
temperatuur of de temperatuur in de
auto.
■Werking van de airconditioning in de
ECO-rijmodus
●In de ECO-rijmodus wordt de airconditi-
oning als volgt bediend voor een laag
brandstofverbruik:
• Het motortoerental en de werking van
de compressor worden geregeld om de
verwarm-/koelcapaciteit te beperken
• Wanneer de automatische modus is
gekozen, wordt de aanjagersnelheid
beperkt
●Doe het volgende om de prestaties van
de airconditioning te verbeteren:
• Wijzig de aanjagersnelheid
• Schakel de ECO-rijmodus uit (→ Blz. 401)
■Wanneer de buitentemperatuur tot
bijna 0°C daalt
De ontvochtigingsfunctie werkt mogelijk
niet, ook niet als A/C wordt ingedrukt.
■Geuren ventilatie en airconditioning
●Zet de airconditioning in de buitenlucht-
modus om frisse lucht binnen te laten.
●Tijdens het gebruik kunnen verschil-
lende geuren van binnen en buiten de
auto in het airconditioningsysteem
terechtkomen. Dit kan tot gevolg hebben
dat de lucht die uit de uitstroomope-
ningen komt niet lekker ruikt.
●Het voorkomen van mogelijke geuren:
• We raden u aan het airconditioningsys-
teem in de buitenluchtmodus te zetten
voordat u de motor uitschakelt.
• Mogelijk wordt het inschakelen van de
aanjager direct nadat de airconditioning
in de automatische modus wordt inge-
schakeld even vertraagd.
●Bij het parkeren schakelt het systeem
automatisch de buitenluchtmodus in
voor een betere luchtcirculatie in de
auto, wat helpt om geuren bij het starten
van de auto te verminderen.
■Interieurfilter
→ Blz. 490
■Persoonlijke voorkeursinstellingen
De instellingen (bijv. de buitenlucht-/recir-
culatiemodus) kunnen worden gewijzigd.
(Systemen met mogelijkheden voor per-
soonlijke voorkeursinstellingen:
→ Blz. 598)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 425 Friday, March 22, 2019 11:40 AM

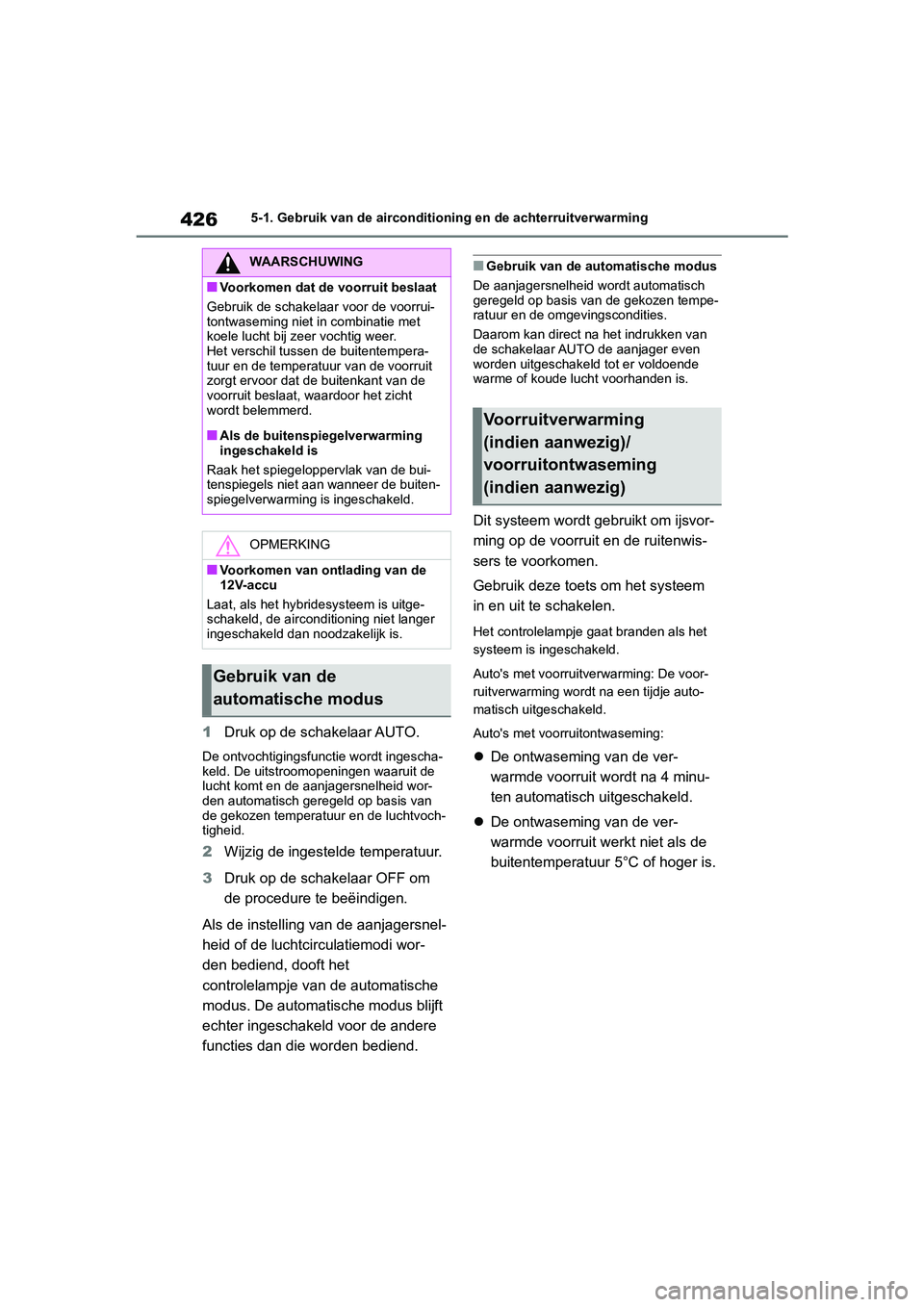

4265-1. Gebruik van de airconditioning en de achterruitverwarming
1Druk op de schakelaar AUTO.
De ontvochtigingsfunctie wordt ingescha-
keld. De uitstroomopeningen waaruit de
lucht komt en de aanjagersnelheid wor-
den automatisch geregeld op basis van
de gekozen temperatuur en de luchtvoch-
tigheid.
2Wijzig de ingestelde temperatuur.
3 Druk op de schakelaar OFF om
de procedure te beëindigen.
Als de instelling van de aanjagersnel-
heid of de luchtcirculatiemodi wor-
den bediend, dooft het
controlelampje van de automatische
modus. De automatische modus blijft
echter ingeschakeld voor de andere
functies dan die worden bediend.
■Gebruik van de automatische modus
De aanjagersnelheid wordt automatisch
geregeld op basis van de gekozen tempe-
ratuur en de omgevingscondities.
Daarom kan direct na het indrukken van
de schakelaar AUTO de aanjager even
worden uitgeschakeld tot er voldoende
warme of koude lucht voorhanden is.
Dit systeem wordt gebruikt om ijsvor-
ming op de voorruit en de ruitenwis-
sers te voorkomen.
Gebruik deze toets om het systeem
in en uit te schakelen.
Het controlelampje gaat branden als het
systeem is ingeschakeld.
Auto's met voorruitverwarming: De voor-
ruitverwarming wordt na een tijdje auto-
matisch uitgeschakeld.
Auto's met voorruitontwaseming:
 De ontwaseming van de ver-
warmde voorruit wordt na 4 minu-
ten automatisch uitgeschakeld.
 De ontwaseming van de ver-
warmde voorruit werkt niet als de
buitentemperatuur 5°C of hoger is.
WAARSCHUWING
■Voorkomen dat de voorruit beslaat
Gebruik de schakelaar voor de voorrui-
tontwaseming niet in combinatie met
koele lucht bij zeer vochtig weer.
Het verschil tussen de buitentempera-
tuur en de temperatuur van de voorruit
zorgt ervoor dat de buitenkant van de
voorruit beslaat, waardoor het zicht
wordt belemmerd.
■Als de buitenspiegelverwarming
ingeschakeld is
Raak het spiegeloppervlak van de bui-
tenspiegels niet aan wanneer de buiten-
spiegelverwarming is ingeschakeld.
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Laat, als het hybridesysteem is uitge-
schakeld, de airconditioning niet langer
ingeschakeld dan noodzakelijk is.
Gebruik van de
automatische modus
Voorruitverwarming
(indien aanwezig)/
voorruitontwaseming
(indien aanwezig)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 426 Friday, March 22, 2019 11:40 AM

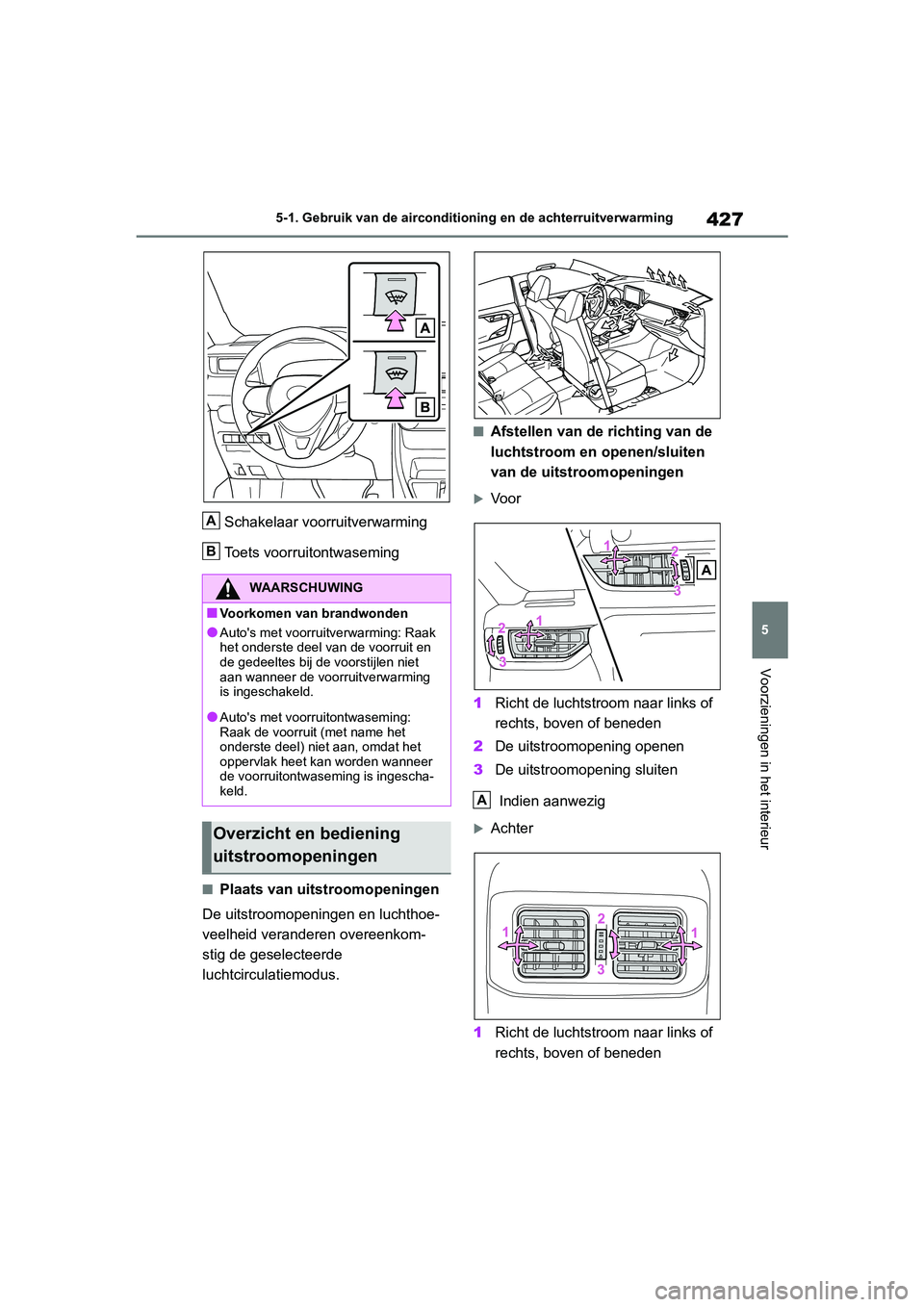

427
5
5-1. Gebruik van de aircondition
ing en de achterruitverwarming
Voorzieningen in het interieur
Schakelaar voorruitverwarming
Toets voorruitontwaseming
■Plaats van uitstroomopeningen
De uitstroomopeningen en luchthoe-
veelheid veranderen overeenkom-
stig de geselecteerde
luchtcirculatiemodus.
■Afstellen van de richting van de
luchtstroom en openen/sluiten
van de uitstroomopeningen
Voor
1 Richt de luchtstroom naar links of
rechts, boven of beneden
2 De uitstroomopening openen
3 De uitstroomopening sluiten
Indien aanwezig
Achter
1 Richt de luchtstroom naar links of
rechts, boven of beneden
WAARSCHUWING
■Voorkomen van brandwonden
●Auto's met voorruitverwarming: Raak
het onderste deel van de voorruit en
de gedeeltes bij de voorstijlen niet
aan wanneer de voorruitverwarming
is ingeschakeld.
●Auto's met voorruitontwaseming:
Raak de voorruit (met name het
onderste deel) niet aan, omdat het
oppervlak heet kan worden wanneer
de voorruitontwaseming is ingescha-
keld.
Overzicht en bediening
uitstroomopeningen
A
B
A
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 427 Friday, March 22, 2019 11:40 AM

4285-1. Gebruik van de airconditioning en de achterruitverwarming
2De uitstroomopening openen
3 De uitstroomopening sluiten
*: Indien aanwezig
WAARSCHUWING
■Voorkomen dat de werking van de
voorruitontwaseming wordt gehin-
derd
Plaats geen voorwerpen op het dash-
board die de uitstroomopeningen kun-
nen bedekken. Anders raakt de
luchtstroom mogelijk geblokkeerd,
waardoor de voorruitverwarming de
voorruit niet kan ontwasemen.
OPMERKING
■Luchtvochtigheidssensor (indien
aanwezig)
De voorruit is voorzien van een sensor
die de luchtvochtigheid in de auto, de
temperatuur van de voorruit, enz. meet,
om vast te stellen of de ruit is beslagen.
Volg onderstaande punten op om te
voorkomen dat de sensor beschadigd
raakt.
●Neem de sensor niet uit elkaar
●Spuit geen ruitenreiniger op de sen-
sor en stel hem niet bloot aan sterke
schokken
●Bevestig niets op of aan de sensor
Stuurwielverwarming*/
stoelverwarming*/
stoelventilatoren*
 Stuurwielverwarming
Verwarmt het stuurwiel
 Stoelverwarming
Verwarmt de stoelbekleding
 Stoelventilatoren
Zorgen voor een goede ventilatie
door lucht door de stoelbekleding
te blazen
WAARSCHUWING
■Voorkomen van lichte brandwon-
den
Wees voorzichtig wanneer iemand uit
onderstaande categorieën in contact
komt met het stuurwiel of de stoelen
wanneer de stuurwiel- of stoelverwar-
ming is ingeschakeld:
●Baby's, kleine kinderen, oudere per-
sonen, zieken en gehandicapten
●Personen met een gevoelige huid
●Personen die oververmoeid zijn
●Personen die alcohol hebben gedron-
ken of personen die rustgevende
medicijnen (slaapmiddel, middel
tegen verkoudheid, enz.) hebben
gebruikt
OPMERKING
■Voorkomen van s chade aan de
stoelverwarming en -ventilatoren
Plaats geen zware voorwerpen met een
ongelijkmatig oppervlak op de stoel en
leg geen scherpe voorwerpen (naalden,
punaises, enz.) op de stoel.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 428 Friday, March 22, 2019 11:40 AM

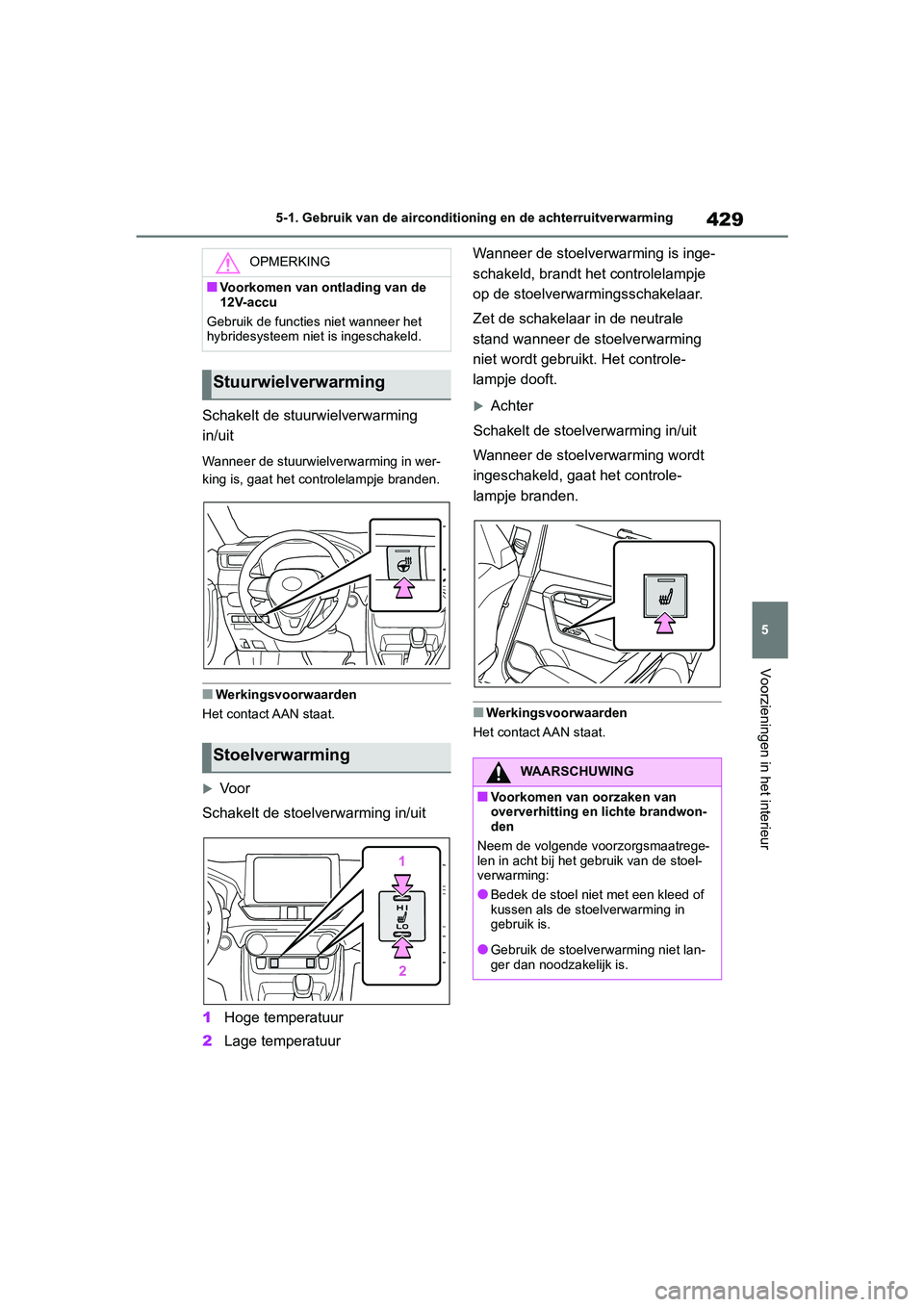

429
5
5-1. Gebruik van de aircondition
ing en de achterruitverwarming
Voorzieningen in het interieur
Schakelt de stuurwielverwarming
in/uit
Wanneer de stuurwielverwarming in wer-
king is, gaat het controlelampje branden.
■Werkingsvoorwaarden
Het contact AAN staat.
Voor
Schakelt de stoelverwarming in/uit
1 Hoge temperatuur
2 Lage temperatuur Wanneer de stoelverwarming is inge-
schakeld, brandt het controlelampje
op de stoelverwarmingsschakelaar.
Zet de schakelaar in de neutrale
stand wanneer de stoelverwarming
niet wordt gebruikt. Het controle-
lampje dooft.
Achter
Schakelt de stoelverwarming in/uit
Wanneer de stoelverwarming wordt
ingeschakeld, gaat het controle-
lampje branden.
■Werkingsvoorwaarden
Het contact AAN staat.
OPMERKING
■Voorkomen van ontlading van de
12V-accu
Gebruik de functies niet wanneer het
hybridesysteem niet is ingeschakeld.
Stuurwielverwarming
StoelverwarmingWAARSCHUWING
■Voorkomen van oorzaken van
oververhitting en lichte brandwon-
den
Neem de volgende voorzorgsmaatrege-
len in acht bij het gebruik van de stoel-
verwarming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet lan-
ger dan noodzakelijk is.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 429 Friday, March 22, 2019 11:40 AM

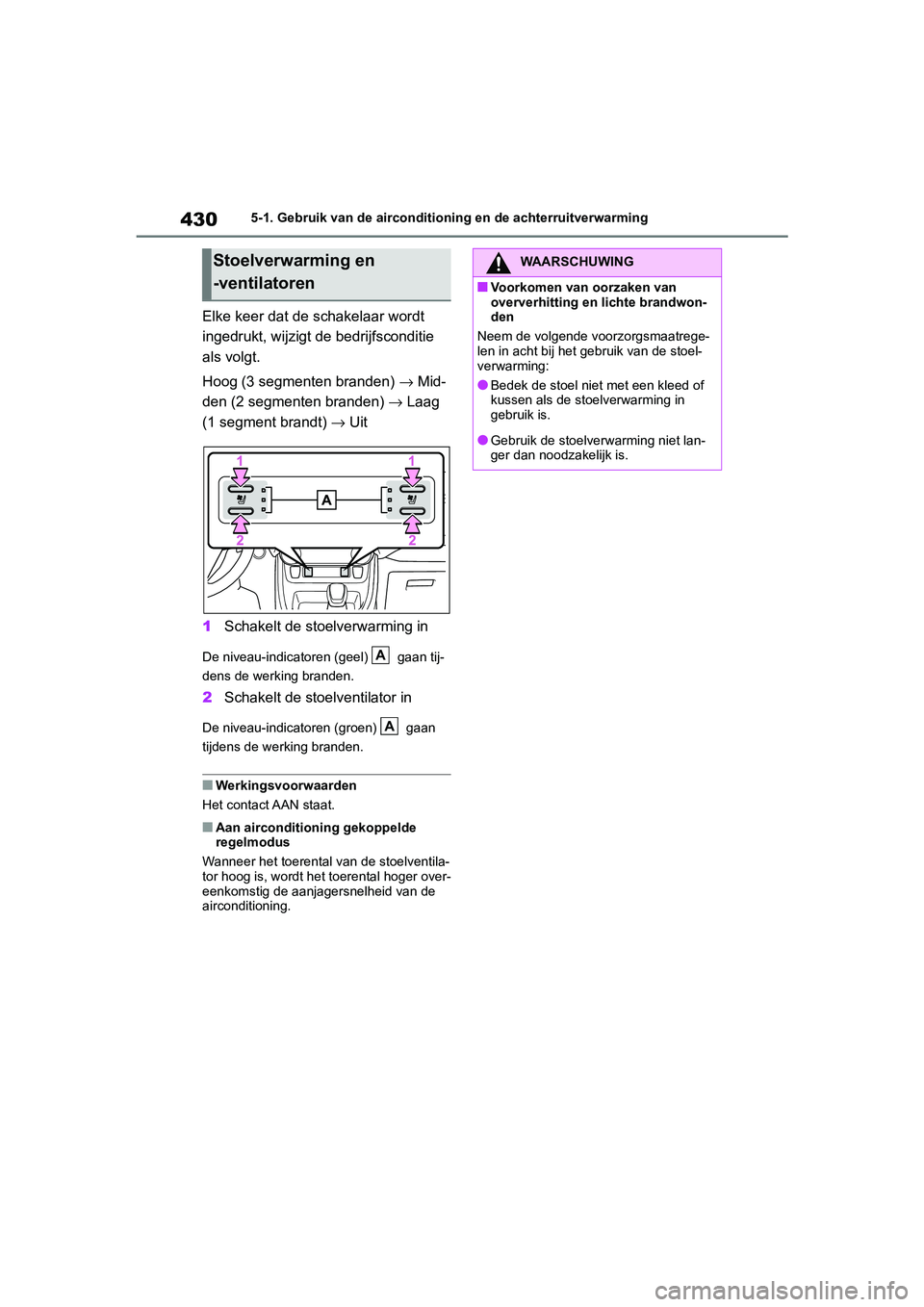

4305-1. Gebruik van de airconditioning en de achterruitverwarming
Elke keer dat de schakelaar wordt
ingedrukt, wijzigt de bedrijfsconditie
als volgt.
Hoog (3 segmenten branden) → Mid-
den (2 segmenten branden) → Laag
(1 segment brandt) → Uit
1 Schakelt de stoelverwarming in
De niveau-indicatoren (geel) gaan tij-
dens de werking branden.
2Schakelt de stoelventilator in
De niveau-indicatoren (groen) gaan
tijdens de werking branden.
■Werkingsvoorwaarden
Het contact AAN staat.
■Aan airconditioning gekoppelde
regelmodus
Wanneer het toerental van de stoelventila-
tor hoog is, wordt het toerental hoger over-
eenkomstig de aanjagersnelheid van de
airconditioning.
Stoelverwarming en
-ventilatoren
A
A
:$$56&+8:,1*
■Voorkomen van oorzaken van
oververhitting en lichte brandwon-
den
Neem de volgende voorzorgsmaatrege-
len in acht bij het gebruik van de stoel-
verwarming:
●Bedek de stoel niet met een kleed of
kussen als de stoelverwarming in
gebruik is.
●Gebruik de stoelverwarming niet lan-
ger dan noodzakelijk is.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 430 Friday, March 22, 2019 11:40 AM

431
5

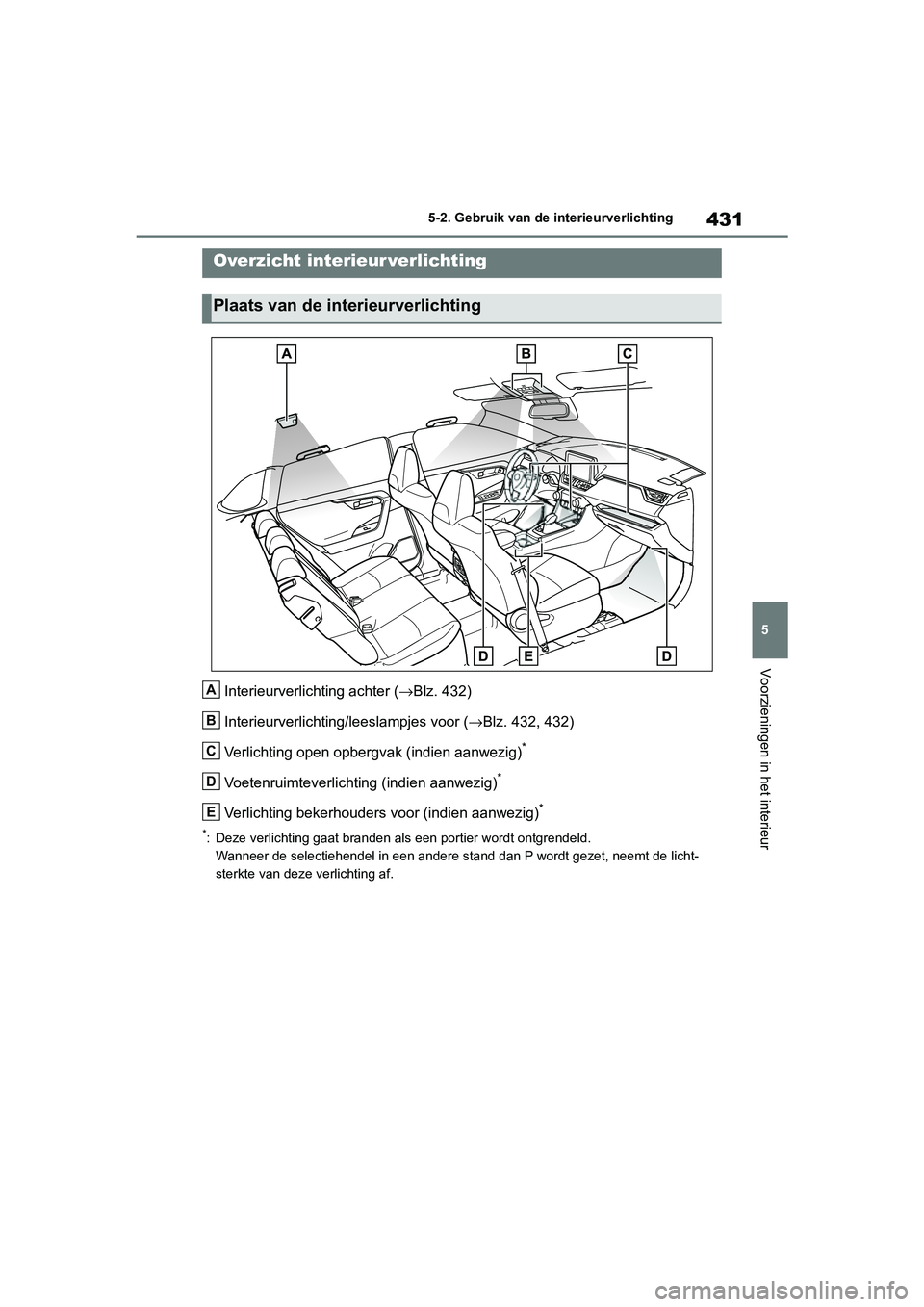

5-2. Gebruik van de interieurverlichting
Voorzieningen in het interieur
5-2.Gebruik van de interieurverlichting
Interieurverlichting achter (
→Blz. 432)
Interieurverlichting/leeslampjes voor ( →Blz. 432, 432)
Verlichting open opbergvak (indien aanwezig)
*
Voetenruimteverlichting (indien aanwezig)*
Verlichting bekerhouders voor (indien aanwezig)*
*: Deze verlichting gaat branden als een portier wordt ontgrendel d.
Wanneer de selectiehendel in een andere stand dan P wordt gezet , neemt de licht-
sterkte van deze verlichting af.
Overzicht interieur verlichting
Plaats van de interieurverlichting
A
B
C
D
E
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 431 Friday, March 22, 2019 11:40 AM
