2019 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

5447-2. Stappen die genomen moeten worden in noodgevallen
●Niet gebruiken om de bandenspanning
te controleren of op de voorgeschreven
waarde te brengen.
1Open de afdekplaat. ( →Blz. 438).
2 Verwijder de bandenreparatieset.
Verwijder de krik uit de houder onder
de vloerplaat in de bagageruimte.WAARSCHUWING
■Wees voorzichtig tijdens het rijden
●Berg de reparatieset op in de bagage-
ruimte.
Anders kunt u in geval van een onge-
val of plotseling remmen letsel oplo-
pen.
●De reparatieset is speciaal ontworpen
voor uw auto.
Gebruik de set niet voor andere
auto's. Als u dat wel doet, kan dat lei-
den tot een ongeval met ernstig letsel
tot gevolg.
●Gebruik de set niet voor banden met
een afwijkende maat of voor andere
doeleinden. Als de banden niet volle-
dig zijn gerepareerd, kan dit leiden tot
een ongeval met ernstig letsel tot
gevolg.
■Voorzorgsmaatregelen bij het
gebruik van de bandenreparatie-
vloeistof
●Het inslikken van bandenreparatie-
vloeistof is schadelijk voor uw
gezondheid. Drink zo veel mogelijk
water en raadpleeg direct een huis-
arts wanneer u bandenreparatievloei-
stof hebt ingeslikt.
●Spoel direct met water wanneer ban-
denreparatievloeistof in uw ogen of
op uw huid is terechtgekomen. Raad-
pleeg een huisarts als u zich niet lek-
ker blijft voelen.
Verwijderen van de
bandenreparatieset
Verwijderen van de krik
(indien aanwezig)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 544 Friday, March 22, 2019 11:40 AM

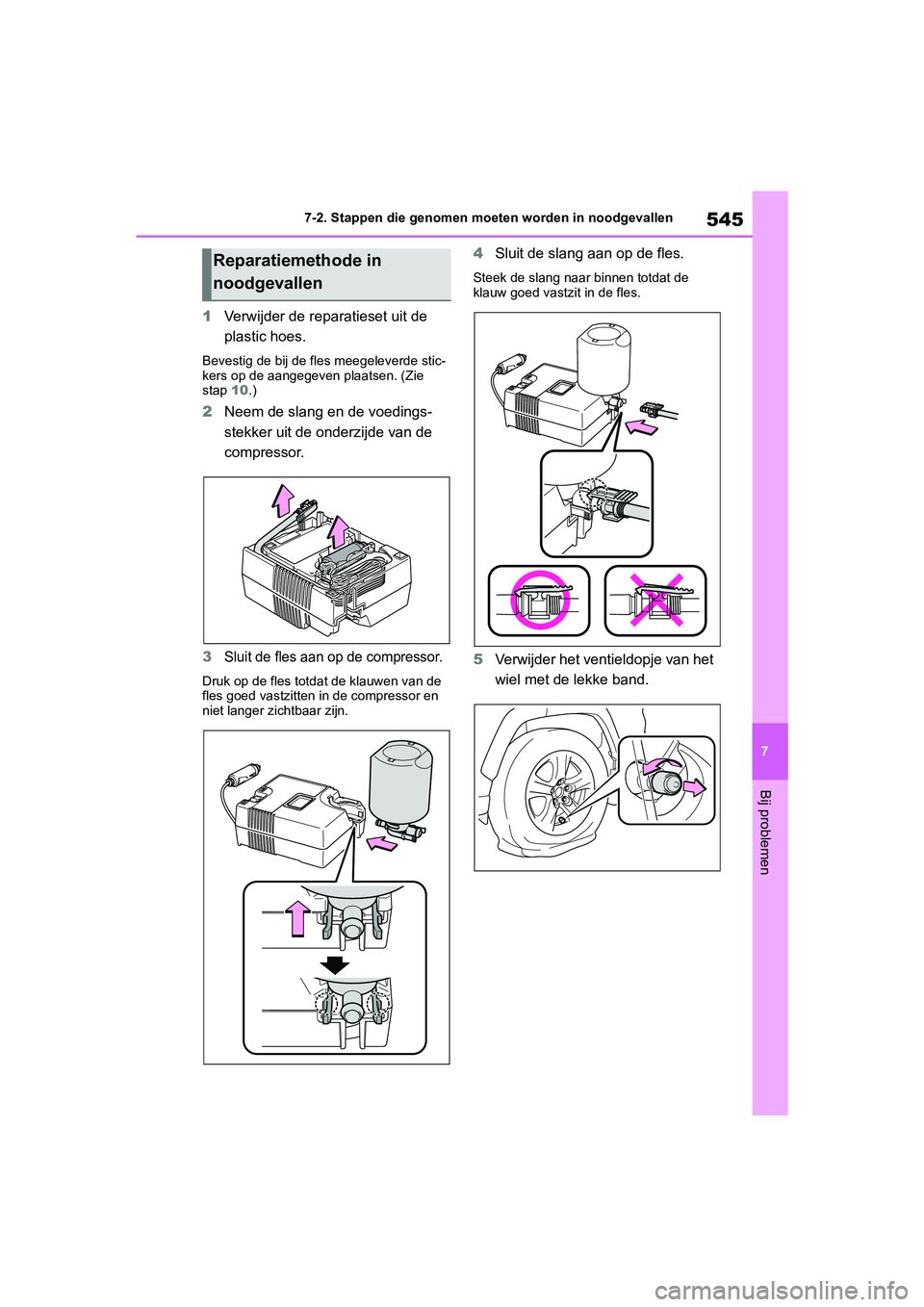

545
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
1Verwijder de reparatieset uit de
plastic hoes.
Bevestig de bij de fles meegeleverde stic-
kers op de aangegeven plaatsen. (Zie
stap 10.)
2 Neem de slang en de voedings-
stekker uit de onderzijde van de
compressor.
3Sluit de fles aan op de compressor.
Druk op de fles totdat de klauwen van de
fles goed vastzitten in de compressor en
niet langer zichtbaar zijn.
4Sluit de slang aan op de fles.
Steek de slang naar binnen totdat de
klauw goed vastzit in de fles.
5Verwijder het ventieldopje van het
wiel met de lekke band.
Reparatiemethode in
noodgevallen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 545 Friday, March 22, 2019 11:40 AM

5467-2. Stappen die genomen moeten worden in noodgevallen
6Trek de slang naar buiten. Verwij-
der het dopje van de slang.
Het ontluchtingsdopje van de slang wordt
nog gebruikt.
Berg het dopje daarom veilig op.
7Sluit de slang aan op het ventiel.
Draai het uiteinde van de slang zo ver
mogelijk rechtsom.
8Zorg ervoor dat de compressor is
uitgeschakeld. 9
Sluit de voedingsstekker aan op
de accessoireaansluiting.
(→Blz. 443)
10 Breng de met de bandenrepara-
tieset meegeleverde sticker aan
op een plaats die goed te zien is
vanaf de bestuurdersstoel.
11 Controleer de voorgeschreven
bandenspanning.
De bandenspanning staat zoals aange-
geven vermeld op het label op de midden-
stijl aan bestuurderszijde. ( →Blz. 583)
12 Schakel het hybridesysteem in.
(→Blz. 283)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 546 Friday, March 22, 2019 11:40 AM

547
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
13Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
14 Vul de band tot de voorgeschre-
ven bandenspanning bereikt is.
De vloeistof wordt geïnjecteerd en
de spanning wordt verhoogd tot
tussen 300 kPa (3,0 kg/cm
2 of
bar, 44 psi) en 400 kPa (4,0
kg/cm
2 of bar, 58 psi), en neemt
dan geleidelijk af. De bandenspanningsmeter geeft
ongeveer 1 tot 5 minuten nadat de
schakelaar in stand ON is gezet
de werkelijke bandenspanning
aan.
Zet de compressor uit en controleer de
bandenspanning. Zorg dat de band niet te
hard wordt opgepompt en vul de band
met lucht tot de voorgeschreven banden-
spanning is bereikt.
De band kan gedurende ongeveer 5 tot
20 minuten worden opgepompt (afhanke-
lijk van de buitentemperatuur). Als de
bandenspanning na 25 minuten nog
steeds lager is dan voorgeschreven, is de
band te veel beschadigd om nog gerepa-
reerd te worden. Schakel de compressor
uit en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Laat wat lucht ontsnappen wanneer de
bandenspanning de voorgeschreven
waarde overschrijdt. (
→Blz. 549, 583)
15 Maak terwijl de compressor is uit-
geschakeld de slang los van het
ventiel en trek vervolgens de voe-
dingsstekker uit de accessoire-
aansluiting.
Mogelijk ontsnapt er bij het verwijderen
van de slang wat bandenreparatievloei-
stof.
16Plaats het ventieldopje op het
ventiel van het gerepareerde wiel.
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 547 Friday, March 22, 2019 11:40 AM

5487-2. Stappen die genomen moeten worden in noodgevallen
17Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenre-
paratievloeistof en kan de auto vuil wor-
den.
18Berg de fles, terwijl deze aan de
compressor is bevestigd, tijdelijk
op in de bagageruimte.
19 Rijd, om de bandenreparatievloei-
stof gelijkmatig over de band te
verdelen, meteen ongeveer 5 km
met een snelheid van maximaal
80 km/h.
20 Breng de auto tot stilstand op een
veilige plaats met een stevige,
vlakke ondergrond en sluit de
reparatieset weer aan.
Verwijder het dopje van de slang voordat
u de slang weer aansluit.
21Schakel de compressor in, wacht
een paar seconden en schakel
deze dan weer uit. Controleer de
bandenspanning.
Als de bandenspanning lager is
dan 130 kPa (1,3 kg/cm
2 of bar,
19 psi): De band kan niet worden
gerepareerd. Neem contact op
met een erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Als de bandenspanning 130 kPa
(1,3 kg/cm
2 of bar, 19 psi) of
hoger is, maar lager dan de voor-
geschreven spanning: Ga verder
met stap 22 .
Als de bandenspanning juist is
( →Blz. 583): Ga verder met stap
23 .
22 Zet de compressor aan om de
band op de voorgeschreven span-
ning te brengen. Rijd ongeveer 5
km en voer dan stap 20 uit.
A
B
C
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 548 Friday, March 22, 2019 11:40 AM

549
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
23Plaats het ontluchtingsdopje op
het uiteinde van de slang.
Als het ontluchtingsdopje niet wordt
geplaatst, ontsnapt er mogelijk bandenre-
paratievloeistof en kan de auto vuil wor-
den.
24Berg de fles, terwijl deze aan de
compressor is bevestigd, op in de
bagageruimte.
25 Voorkom plotseling remmen, plot-
seling accelereren en scherpe
bochten. Rijd voorzichtig met een
snelheid van maximaal 80 km/h
naar de dichtstbijzijnde erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige die zich binnen een
afstand van 100 km bevindt voor
het repareren of vervangen van
de band.
Neem voor de reparatie van een band of
afvoer van de bandenreparatieset contact
op met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Laat wanneer u de band laat repareren of
vervangen, de erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige weten dat er bandenrepara-
tievloeistof is ingespoten.
■Als de band te hard is opgepompt
1 Neem de slang los van het ventiel.
2 Plaats het dopje op het uiteinde van de
slang en duw het uitstekende gedeelte
van het dopje in het ventiel van de
band om wat lucht te laten ontsnap-
pen.
3 Neem de slang los van het ventiel, ver-
wijder het dopje van de slang en sluit
dan de slang weer aan.
4 Zet de compressor aan, wacht enkele
seconden en zet de compressor weer
uit. Controleer of de bandenspannings-
meter de voorgeschreven spanning
aangeeft.
Zet de compressor weer aan als de span-
ning onder de voorgeschreven waarde ligt
en vul de band tot de juiste spanning is
bereikt.
■Nadat een band is gerepareerd met
de bandenreparatieset
●Vervang de bandenspanningssensor en
-zender.
●Zelfs als de bandenspanning op het
voorgeschreven niveau ligt, gaat moge-
lijk het waarschuwingslampje lage ban-
denspanning branden/knipperen.
■Aanwijzing voor het controleren van
de bandenreparatieset
Controleer regelmatig de uiterste houd-
baarheidsdatum van de bandenreparatie-
vloeistof. De uiterste houdbaarheidsdatum
staat vermeld op de fles. Gebruik de ban-
denreparatievloeistof niet wanneer de
uiterste houdbaarheidsdatum is verstre-
ken. Anders worden reparaties met de
bandenreparatieset mogelijk niet goed uit-
gevoerd.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 549 Friday, March 22, 2019 11:40 AM

5507-2. Stappen die genomen moeten worden in noodgevallen
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd wor-
den dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan
er op de wang rondom een groef ont-
staan. In zo'n geval kan de band bij het
gebruik van een reparatieset explode-
ren.
■Bij het repareren van een lekke
band
●Parkeer de auto op een veilige plaats
en een vlakke ondergrond.
●Raak de wielen of het gedeelte rond
de remmen direct nadat met de auto
is gereden niet aan.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de rem-
men mogelijk zeer heet. Wanneer u
deze delen met uw handen, voeten of
andere lichaamsdelen aanraakt, kan
dit leiden tot brandwonden.
●Sluit de slang stevig aan op het ven-
tiel terwijl het wiel aan de auto beves-
tigd is. Als de slang niet goed op het
ventiel is aangesloten, kan er lekkage
van lucht optreden waarbij bandenre-
paratievloeistof naar buiten spuit.
●Als de slang tijdens het vullen los-
komt van het ventiel, is het mogelijk
dat de slang abrupte bewegingen
maakt vanwege de luchtdruk.
●Nadat de band gevuld is, kunnen er
spetters bandenreparatievloeistof
naar buiten komen als de slang wordt
losgemaakt of wanneer u lucht uit de
band laat ontsnappen.
●Volg voor het repareren van de band
de volgende procedure. Als u de pro-
cedures niet volgt, kan de bandenre-
paratievloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer
deze gerepareerd wordt, omdat de
band kan klappen. Zet de schakelaar
van de compressor direct uit als u ziet
dat de band scheurtjes vertoont of
vervormt.
●De reparatieset kan oververhit raken
als deze langere tijd achter elkaar
wordt gebruikt. Gebruik de reparatie-
set niet langer dan 40 minuten achter
elkaar.
●Delen van de reparatieset worden tij-
dens het gebruik heet. Behandel de
reparatieset voor en na gebruik voor-
zichtig. Raak het metalen deel rond
de verbinding tussen de fles en de
compressor niet aan. Dit is namelijk
zeer heet.
●Plak de waarschuwingssticker voor
de rijsnelheid alleen op de aange-
geven plaats. Als de sticker wordt
aangebracht op een plaats waar zich
een airbag bevindt, zoals op het
stuurwielkussen, werkt de airbag
mogelijk niet goed meer.
■Rijden om de bandenreparatie-
vloeistof gelijkmatig te verdelen
Neem om de kans op ongevallen te
beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet kunt u de macht over
het stuur verliezen, waardoor ernstig let-
sel kan ontstaan.
●Rijd langzaam en voorzichtig. Wees
extra voorzichtig bij het maken van
bochten.
●Breng de auto tot stilstand wanneer
de auto niet rechtuit wil rijden of als u
voelt dat er aan het stuurwiel wordt
getrokken en controleer het volgende.
• Toestand van de band. De band kan van de velg zijn afgelopen.
• Bandenspanning. Als de banden- spanning 130 kPa (1,3 kg/cm
2 of bar,
19 psi) of lager is, is de band mogelijk
ernstig beschadigd.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 550 Friday, March 22, 2019 11:40 AM

551
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
OPMERKING
■Een noodreparatie uitvoeren
●Een band mag alleen met de banden-
reparatieset worden gerepareerd
indien de beschadiging is veroorzaakt
door perforatie van het loopvlak door
een scherp voorwerp, zoals een spij-
ker of een schroef.
Verwijder de spijker of de schroef niet
uit de band. Door het verwijderen van
de spijker of de schroef kan het gat
groter worden waardoor de band niet
meer tijdelijk gerepareerd kan wor-
den.
●De reparatieset is niet waterbesten-
dig. Zorg dat de bandenreparatieset
niet in aanraking komt met water, bij-
voorbeeld bij gebruik tijdens regen.
●Zet de bandenreparatieset niet op
een stoffige ondergrond, zoals in het
zand of in de berm. Als de reparatie-
set stof e.d. opzuigt, kunnen er storin-
gen optreden.
●Plaats de bandenreparatieset verti-
caal. De bandenreparatieset werkt
anders niet.
■Voorzorgsmaatregelen voor de
bandenreparatieset
●De reparatieset heeft als voeding
12V-gelijkstroom nodig. Sluit de repa-
ratieset niet aan op andere voedings-
bronnen.
●Als er brandstofdruppels op de repa-
ratieset terechtkomen, kan de set
beschadigd raken. Zorg dat de set
niet met brandstof in aanraking kan
komen.
●Berg de reparatieset op, zodat de set
beschermd is tegen vuil en vocht.
●Berg de reparatieset op in de bagage-
ruimte, buiten bereik van kinderen.
●Demonteer de reparatieset niet en
breng geen wijzigingen aan. Stel
onderdelen als de bandenspannings-
meter niet bloot aan schokken. Hier-
door kunnen storingen optreden.
■Voorkomen van schade aan de
bandenspanning ssensoren en -
zenders
Als een band is gerepareerd met ban-
denreparatievloeistof, werken de ban-
denspanningssensor en -zender
mogelijk niet goed. Neem wanneer ban-
denreparatievloeistof is gebruikt zo snel
mogelijk contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige. Ver-
vang na het gebruik van
bandenreparatievloeistof de banden-
spanningssensor en -zender wanneer
de band wordt gerepareerd of vervan-
gen. ( →Blz. 477)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 551 Friday, March 22, 2019 11:40 AM
