4726-3. Zelf uit te voeren onderhoud
De 12V-accu bevindt zich aan de
rechterzijde van de bagageruimte.
■Voorzorgsmaatregelen voor het opla-
den van de accu
Tijdens het opladen van de 12V-accu ont-
staat het licht ontvlambare en explosieve
waterstof. Houd u daarom voor het opla-
den aan de volgende voorzorgsmaatrege-
len:
●Als de 12V-accu in de auto is gemon-
teerd, moet voorafgaand aan het opla-
den de massakabel worden
losgenomen.
●Zorg ervoor dat de acculader tijdens het
aansluiten en losnemen van de accu-
klemmen is uitgeschakeld.
■Na het laden/aansluiten van de 12V-
accu
Mogelijk start het hybridesysteem niet.
Volg de onderstaande procedure om het
systeem te initialiseren.
1 Zet de selectiehendel in stand P.
2 Open en sluit een van de portieren.
3 Schakel het hybridesysteem weer in.
●Nadat de 12V-accu losgenomen is
geweest en weer is aangesloten, is het
wellicht niet meteen mogelijk om de por-
tieren met het Smart entry-systeem met
startknop te ontgrendelen. Gebruik in
dat geval de afstandsbediening of de
mechanische sleutel om de portieren te
vergrendelen of ontgrendelen.
OPMERKING
■Vul het reservoir uitsluitend met
ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries
in plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van
uw auto worden aangetast en de pomp
beschadigd raken, waardoor er geen
ruitensproeiervloeistof meer kan worden
gesproeid.
■Verdunnen van ruitensproeier-
vloeistof
Verdun ruitensproeiervloeistof indien
nodig met water.
Raadpleeg de op het etiket van de rui-
tensproeiervloeistoffles aangegeven
temperaturen voor de juiste mengver-
houding.
12V-accu
Plaats
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 472 Friday, March 22, 2019 11:40 AM
Page 474 of 622

473
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
●Start het hybridesysteem met het con-
tact in stand ACC. Het hybridesysteem
kan niet worden gestart als het contact
UIT staat. Het hybr
idesysteem werkt
vanaf de tweede poging echter normaal.
●De stand van het contact wordt door de
auto geregistreerd. Als de 12V-accu
weer wordt aangesloten, keert de start-
knop terug naar de stand die was gese-
lecteerd voordat de 12V-accu werd
losgenomen. Zorg ervoor dat contact
UIT wordt gezet voordat u de 12V-accu
losneemt. Wees extra voorzichtig als
niet bekend is wat de stand van de start-
knop was voordat de 12V-accu leeg
raakte.
Neem, als het hybri desysteem na meer-
dere pogingen nog niet start, contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige
WAARSCHUWING
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig
en bijtend en kan het ontstaan van het
licht ontvlambare en explosieve water-
stof veroorzaken. Neem bij werkzaam-
heden bij of aan de 12V-accu de
volgende voorzorgsmaatregelen in acht
om ernstig letsel te voorkomen:
●Veroorzaak geen vonken met gereed-
schap.
●Rook nooit en steek nooit een lucifer
of een aansteker aan bij de 12V-accu.
●Voorkom dat ogen, huid of kleren in
contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de
12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen
als u met de 12V-accu bezig bent.
■Een veilige plaats voor het opladen
van de 12V-accu
Laad de 12V-accu altijd op in een open
ruimte. Laad de 12V-accu niet op in een
garage of in een afgesloten ruimte waar
onvoldoende ventilatie is.
■Noodmaatregelen met betrekking
tot elektrolyt
●Als er elektrolyt in uw ogen terecht-
komt
Spoel de ogen minstens 15 minuten
met water en schakel direct medische
hulp in. Blijf zo mogelijk water met een
spons of doek op de ogen deppen, ter-
wijl u naar een arts of het ziekenhuis
gaat.
●Als er elektrolyt op uw huid terecht-
komt
Was de huid zorgvuldig met veel water.
Als het pijn doet of brandt, roept u
meteen medische hulp in.
●Als er elektrolyt op uw kleding
terechtkomt
De elektrolyt kan via de kleding op uw
huid terechtkomen. Trek onmiddellijk de
kleding uit en volg, indien nodig, de pro-
cedure zoals hierboven beschreven.
●Als u per ongeluk elektrolyt binnen-
krijgt
Drink zo veel mogelijk water of melk.
Schakel zo snel mogelijk medische hulp
in.
■Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ont-
worpen 12V-accu. Anders kan er gas
(waterstof) in het passagierscomparti-
ment komen, waardoor brand of een
explosie kan ontstaan. Neem voor de
vervanging van de 12V-accu contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 473 Friday, March 22, 2019 11:40 AM
Page 475 of 622
4746-3. Zelf uit te voeren onderhoud

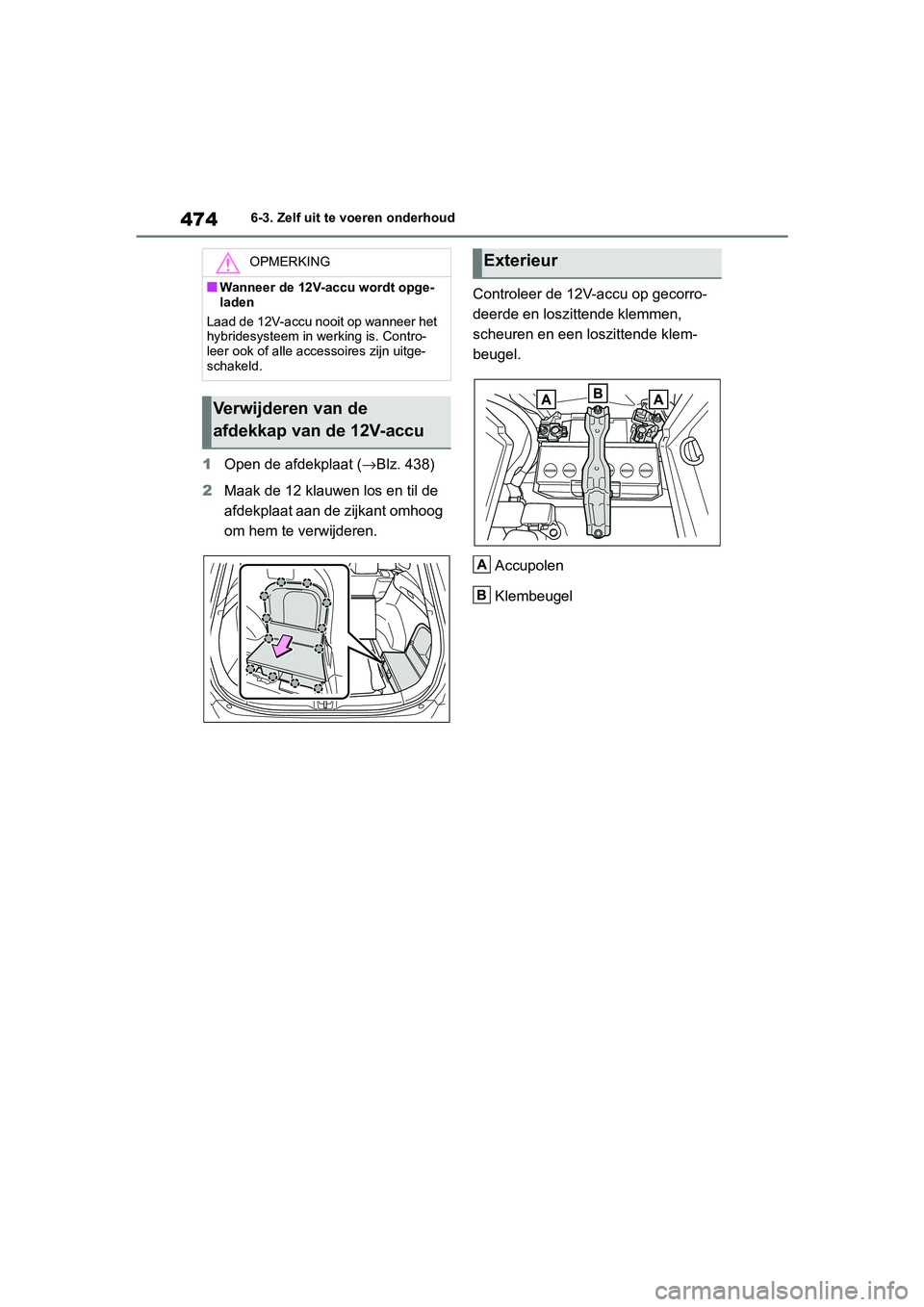

1Open de afdekplaat ( →Blz. 438)
2 Maak de 12 klauwen los en til de
afdekplaat aan de zijkant omhoog
om hem te verwijderen. Controleer de 12V-accu op gecorro-
deerde en loszittende klemmen,
scheuren en een loszittende klem-
beugel.
Accupolen
Klembeugel
OPMERKING
■Wanneer de 12V-accu wordt opge-
laden
Laad de 12V-accu nooit op wanneer het
hybridesysteem in werking is. Contro-
leer ook of alle accessoires zijn uitge-
schakeld.
Verwijderen van de
afdekkap van de 12V-accu
Exterieur
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 474 Friday, March 22, 2019 11:40 AM
Page 476 of 622

475
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

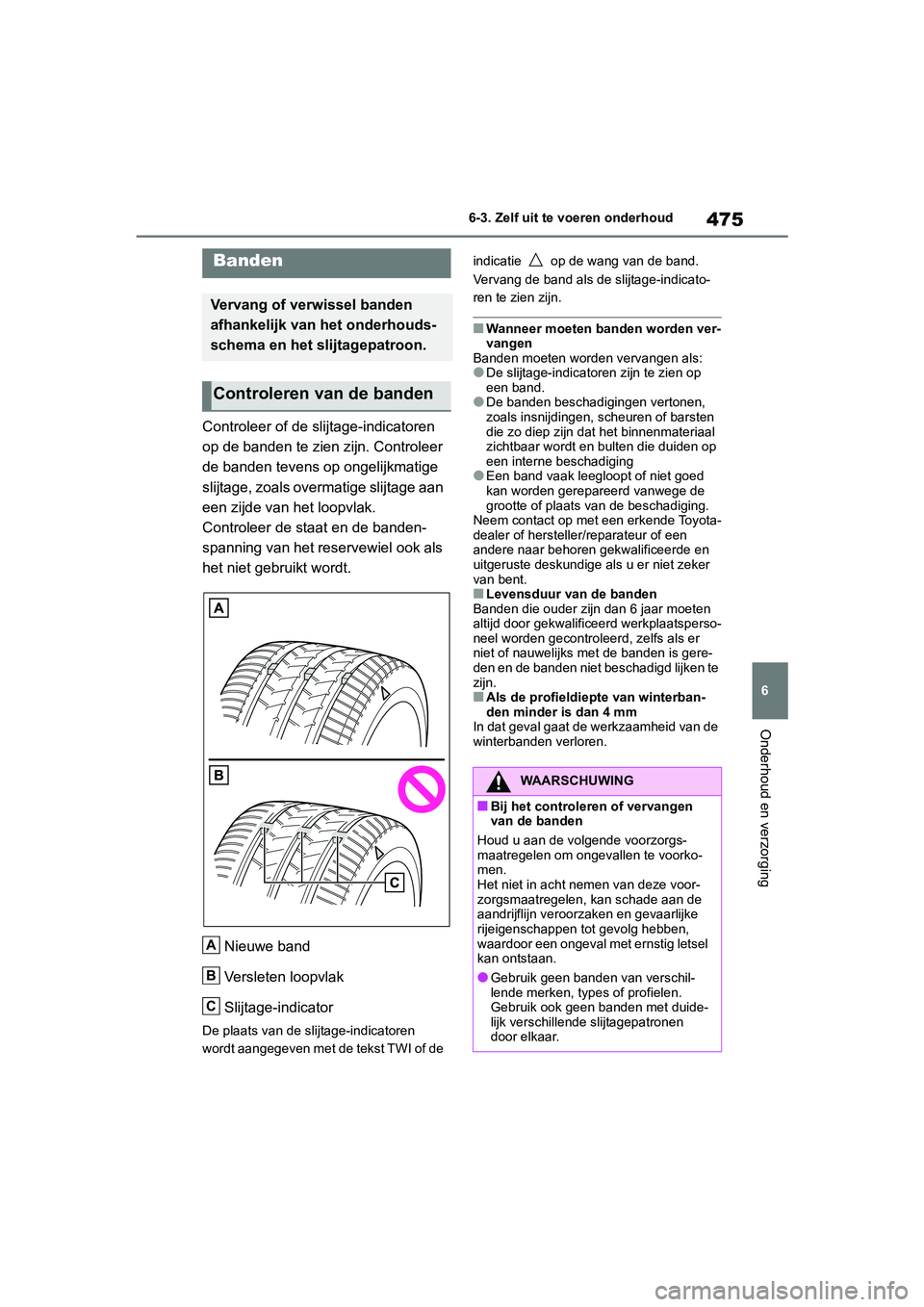

Controleer of de slijtage-indicatoren
op de banden te zien zijn. Controleer
de banden tevens op ongelijkmatige
slijtage, zoals overmatige slijtage aan
een zijde van het loopvlak.
Controleer de staat en de banden-
spanning van het reservewiel ook als
het niet gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren
wordt aangegeven met de tekst TWI of de indicatie op de wang van de band.
Vervang de band als de slijtage-indicato-
ren te zien zijn.
■Wanneer moeten banden worden ver-
vangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op
een band.
●De banden beschadigingen vertonen,
zoals insnijdingen, scheuren of barsten
die zo diep zijn dat het binnenmateriaal
zichtbaar wordt en bulten die duiden op
een interne beschadiging
●Een band vaak leegloopt of niet goed
kan worden gerepareerd vanwege de
grootte of plaats van de beschadiging.
Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als u er niet zeker
van bent.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten
altijd door gekwalificeerd werkplaatsperso-
neel worden gecontroleerd, zelfs als er
niet of nauwelijks met de banden is gere-
den en de banden niet beschadigd lijken te
zijn.
■Als de profieldiepte van winterban-
den minder is dan 4 mm
In dat geval gaat de werkzaamheid van de
winterbanden verloren.
Banden
Vervang of verwissel banden
afhankelijk van het onderhouds-
schema en het slijtagepatroon.
Controleren van de banden
A
B
C
