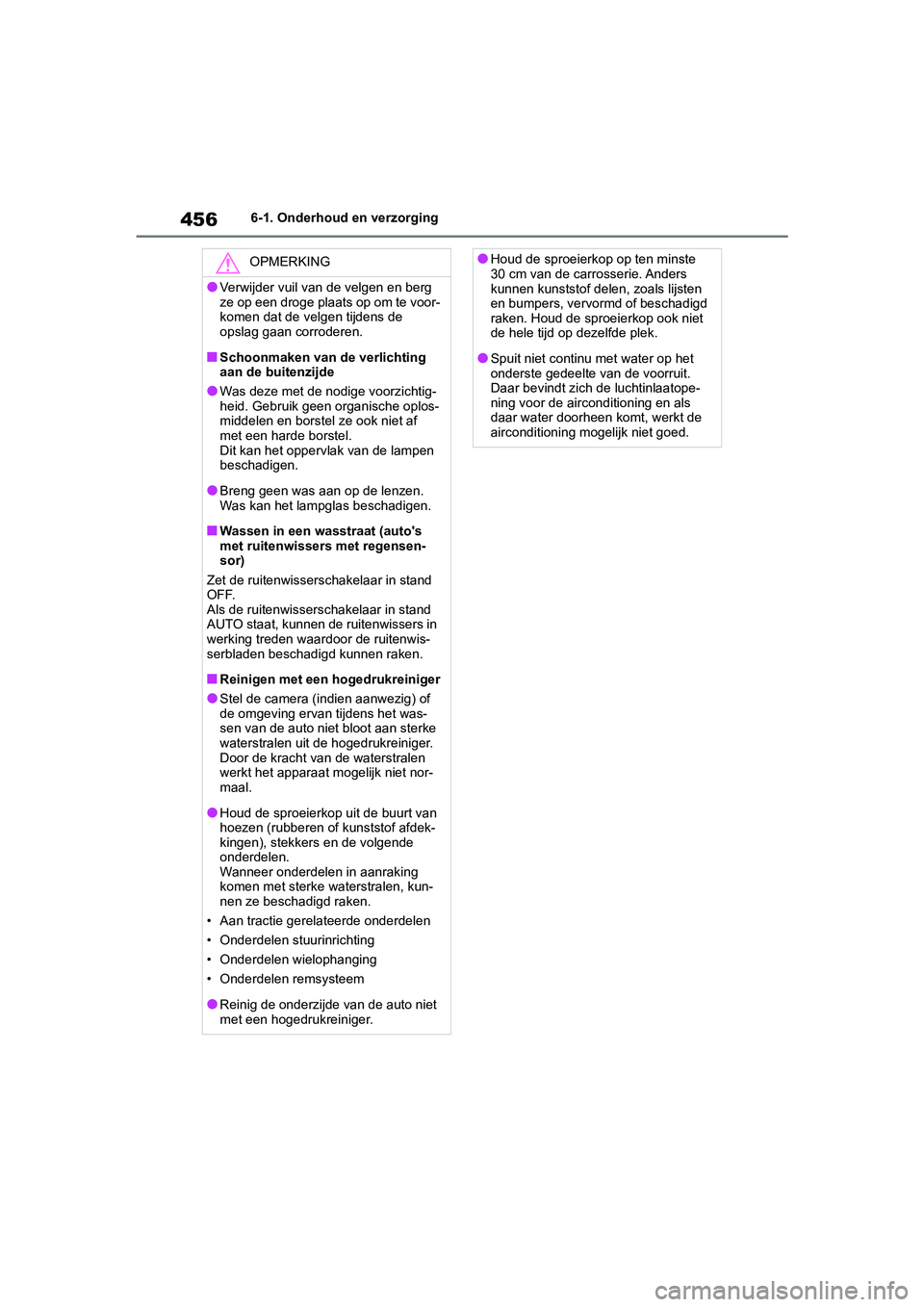

Page 457 of 622

4566-1. Onderhoud en verzorging
OPMERKING
●Verwijder vuil van de velgen en berg
ze op een droge plaats op om te voor-
komen dat de velgen tijdens de
opslag gaan corroderen.
■Schoonmaken van de verlichting
aan de buitenzijde
●Was deze met de nodige voorzichtig-
heid. Gebruik geen organische oplos-
middelen en borstel ze ook niet af
met een harde borstel.
Dit kan het oppervlak van de lampen
beschadigen.
●Breng geen was aan op de lenzen.
Was kan het lampglas beschadigen.
■Wassen in een wasstraat (auto's
met ruitenwissers met regensen-
sor)
Zet de ruitenwisserschakelaar in stand
OFF.
Als de ruitenwisserschakelaar in stand
AUTO staat, kunnen de ruitenwissers in
werking treden waardoor de ruitenwis-
serbladen beschadigd kunnen raken.
■Reinigen met een hogedrukreiniger
●Stel de camera (indien aanwezig) of
de omgeving ervan tijdens het was-
sen van de auto niet bloot aan sterke
waterstralen uit de hogedrukreiniger.
Door de kracht van de waterstralen
werkt het apparaat mogelijk niet nor-
maal.
●Houd de sproeierkop uit de buurt van
hoezen (rubberen of kunststof afdek-
kingen), stekkers en de volgende
onderdelen.
Wanneer onderdelen in aanraking
komen met sterke waterstralen, kun-
nen ze beschadigd raken.
• Aan tractie gerelateerde onderdelen
• Onderdelen stuurinrichting
• Onderdelen wielophanging
• Onderdelen remsysteem
●Reinig de onderzijde van de auto niet
met een hogedrukreiniger.
●Houd de sproeierkop op ten minste
30 cm van de carrosserie. Anders
kunnen kunststof delen, zoals lijsten
en bumpers, vervormd of beschadigd
raken. Houd de sproeierkop ook niet
de hele tijd op dezelfde plek.
●Spuit niet continu met water op het
onderste gedeelte van de voorruit.
Daar bevindt zich de luchtinlaatope-
ning voor de airconditioning en als
daar water doorheen komt, werkt de
airconditioning mogelijk niet goed.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 456 Friday, March 22, 2019 11:40 AM
Page 458 of 622

457
6
6-1. Onderhoud en verzorging
Onderhoud en verzorging
Verwijder vuil en stof met een stof-
zuiger. Veeg vuile oppervlakken
schoon met een in lauw water
gedompelde doek.
Als het vuil niet kan worden verwij-
derd, verwijder het dan met een
zachte doek met water met onge-
veer 1% reinigingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel en water grondig met
een schone, vochtige doek.
■Schoonmaken van d e vloerbedekking
Er zijn verschillende reinigingsmiddelen op
schuimbasis in de handel verkrijgbaar.
Gebruik een spons of een borstel om het
schuim aan te brengen. Wrijf met elkaar
overlappende cirkels. Gebruik geen water.
Veeg vuile oppervlakken schoon en laat ze
drogen. Het beste resul taat wordt verkre-
gen als de vloerbedekking zo droog moge-
lijk wordt gehouden.
■Omgaan met de veiligheidsgordels
Maak de veiligheidsgordels schoon met
een mild sop, lauw water en een doek of
spons. Controleer ook de gordels regelma-
tig op overmatige slijtage, rafels en scheu-
ren.
Reinigen en bescher men
van het interieur van uw
auto
Reinig de onderdelen en materi-
alen op de daarvoor juiste wijze.
Beschermen van het
interieur
WAARSCHUWING
■Water in de auto
●Mors geen vloeistof in de auto, zoals
op de vloer, op de achterstoelen, in
de ventilatieopening van de hybride-
batterij (tractiebatterij) of in de baga-
geruimte. ( →Blz. 95)
Anders kunnen het batterijpakket,
elektrische onderdelen en dergelijke
defect raken of vlam vatten.
●Voorkom dat onderdelen of de bedra-
ding van het SRS in het interieur nat
worden. ( →Blz. 39)
Een elektrische storing kan ervoor
zorgen dat de airbags worden geacti-
veerd of niet op de juiste wijze wer-
ken, waardoor ernstig letsel kan
ontstaan.
●Auto's met draadloze lader:
Laat de draadloze lader ( →Blz. 446)
niet nat worden. Als dat wel gebeurt,
kan de lader oververhit raken, wat kan
leiden tot brandwonden of een elektri-
sche schok, waarbij ernstig letsel kan
ontstaan.
■Reinigen van het interieur (met
name het dashboard)
Gebruik geen autowas of lakcleaner.
Het dashboard kan in de voorruit wor-
den weerkaatst; hierdoor kan het
gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot
gevolg kan hebben.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 457 Friday, March 22, 2019 11:40 AM
Page 459 of 622

4586-1. Onderhoud en verzorging
Verwijder vuil en stof met een stof-
zuiger.
Veeg overtollig vuil en stof weg
met een zachte doek die is
bevochtigd met een verdund reini-
gingsmiddel.
Gebruik sop met ongeveer 5% wolreini-
gingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel grondig met een
schone, vochtige doek.
Veeg daarna het resterende vocht
van het leder af met een droge,
schone doek. Laat de lederen
bekleding drogen in een geventi-
leerde ruimte in de schaduw.
■Onderhoud van lederen bekleding
Om het interieur in een goede conditie te
houden, raadt Toyota u aan het ten minste
twee keer per jaar schoon te maken.
OPMERKING
■Reinigingsmiddelen
●Gebruik de volgende reinigingsmid-
delen niet, omdat ze verkleuring van
het interieur of strepen en beschadi-
gingen van gelakte oppervlakken
kunnen veroorzaken:
• Behalve de stoelen: Organische reini- gingsmiddelen zoals wasbenzine en
terpentine, alkalische of zuurhou-
dende middelen, textielverf en bleek-
middel
• Stoelen: Alkalische en zuurhoudende middelen, zoals thinner, wasbenzine
en alcohol
●Gebruik geen autowas of lakcleaner.
Het dashboard of andere gelakte
delen van het interieur kunnen
beschadigd raken.
■Voorkomen van beschadiging van
lederen bekleding
Neem de volgende voorzorgsmaatrege-
len in acht om beschadiging en vroegtij-
dige slijtage van lederen bekleding te
voorkomen:
●Verwijder stof en vuil onmiddellijk van
de bekleding.
●Stel de auto niet langdurig bloot aan
direct zonlicht. Parkeer uw auto in de
schaduw, vooral bij warm weer.
●Leg geen vinyl of plastic voorwerpen
of artikelen die was bevatten op de
bekleding, aangezien ze bij hoge
temperaturen in het interieur mogelijk
aan het leer vast blijven kleven.
■Water op de vloerbedekking
Was de vloerbedekking van de auto niet
met water.
Water dat in contact komt met elektri-
sche onderdelen boven of onder de
vloerbedekking, kan schade aan de ver-
schillende systemen van de auto ver-
oorzaken, bijvoorbeeld aan het
audiosysteem. Water kan bovendien
roest aan de carrosserie veroorzaken.
■Bij het reinigen van de binnenzijde
van de voorruit (au to's met Toyota
Safety Sense)
Zorg ervoor dat er geen glasreiniger op
de lens terechtkomt. Raak de lens ook
niet aan. ( →Blz. 313)
■Schoonmaken van de binnenzijde
van de achterruit
●Gebruik geen ruitenreiniger om de
achterruit schoon te maken. Anders
kunnen de verwarmingsdraden
beschadigd raken. Veeg de ruit voor-
zichtig schoon met een doek en lauw
water. Maak de ruit in horizontale
richting schoon, evenwijdig aan de
verwarmingsdraden.
●Voorkom beschadiging van de ver-
warmingsdraden.
Schoonmaken van lederen
bekleding
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 458 Friday, March 22, 2019 11:40 AM

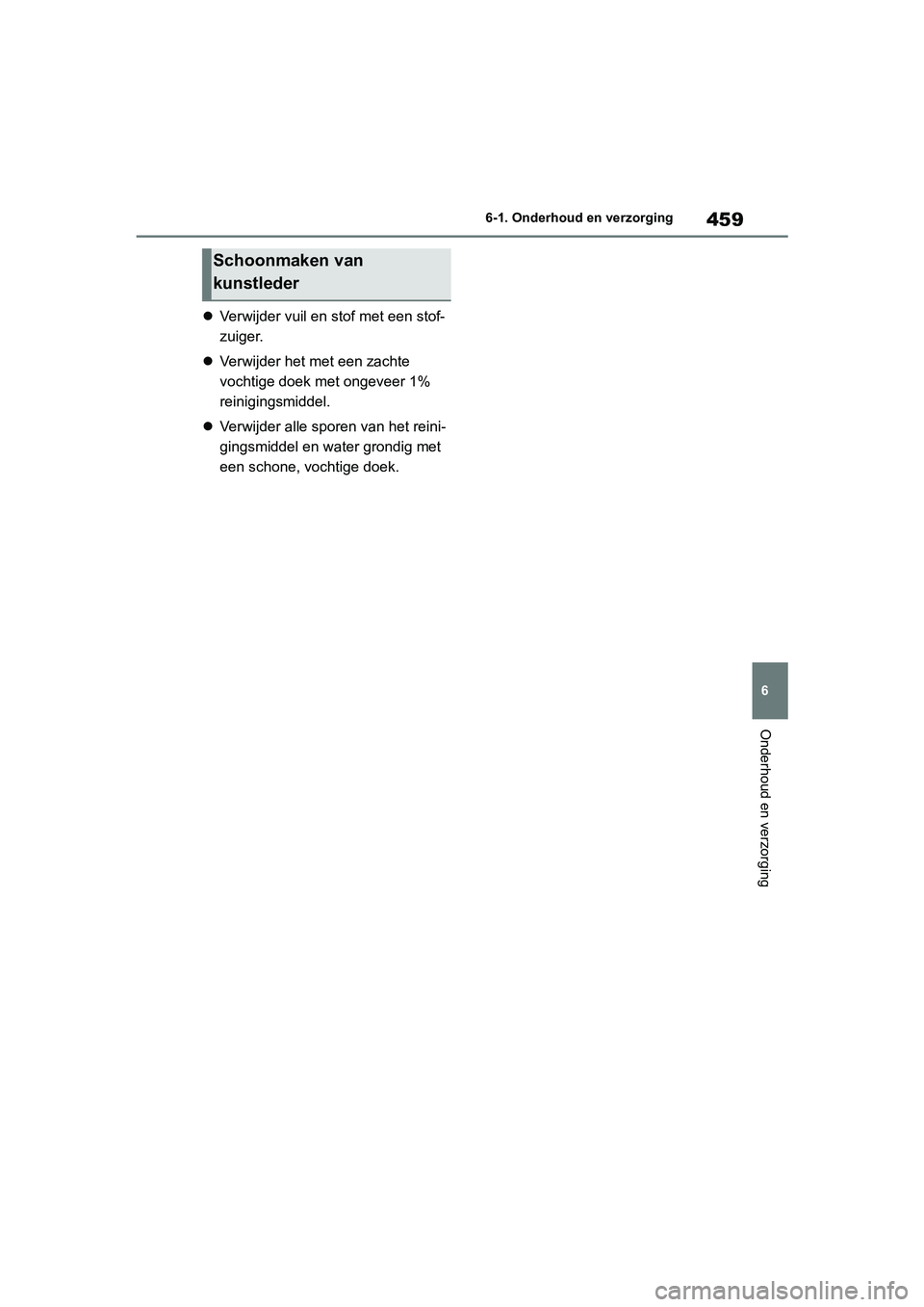

Page 460 of 622
459
6
6-1. Onderhoud en verzorging
Onderhoud en verzorging
Verwijder vuil en stof met een stof-
zuiger.
Verwijder het met een zachte
vochtige doek met ongeveer 1%
reinigingsmiddel.
Verwijder alle sporen van het reini-
gingsmiddel en water grondig met
een schone, vochtige doek.
Schoonmaken van
kunstleder
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 459 Friday, March 22, 2019 11:40 AM
Page 461 of 622

4606-2. Onderhoud
6-2.Onderhoud
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle onder-
houdswerkzaamheden, inspecties en
reparaties te laten uitvoeren door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige. Laat
door de garantie gedekte reparaties en
servicewerkzaamheden uitvoeren door
een erkende Toyota-dealer of herstel-
ler/reparateur, die originele Toyota-onder-
delen gebruikt bij het oplossen van
eventuele problemen met uw auto. Er kun-
nen ook voordelen aan zitten om niet door
de garantie gedekte reparaties en service-
werkzaamheden te laten uitvoeren door
een erkende Toyota-dealer of herstel-
ler/reparateur, omdat die u met zijn exper-
tise kan helpen eventuele problemen met
uw auto op te lossen.
Uw Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voert alle
onderhoudswerkzaamheden aan uw auto
betrouwbaar en tegen zo laag mogelijke
kosten uit, dankzij zijn ervaring met
To y o t a ' s .
Laat het onderhoud aan uw auto uit-
voeren volgens het onderhouds-
schema.
Zie het onderhouds- en garantieboekje
voor het onderhoudsschema.
Hoe zit het met zelf uit te voeren
onderhoud?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te
voeren.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal
gereedschap en kennis benodigd zijn. Dit
soort werkzaamheden kunt u beter over-
laten aan een deskundig monteur. Zelfs
als u een ervaren doe-het-zelfmonteur
bent, raden wij u aan om reparaties en
onderhoud door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitge-
ruste deskundige uit te laten voeren. Een
erkende Toyota-dealer of hersteller/repa-
rateur houdt de onderhoudshistorie van
uw Toyota bij, wat handig kan zijn als u
ooit werkzaamheden moet laten uitvoeren
die onder de garantie vallen. Indien u de
service- of onderhoudswerkzaamheden
door een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige dan een
erkende Toyota-dealer of hersteller/repa-
Onderhoud en reparatie
Om veilig en zuinig te kunnen rij-
den is het van essentieel belang
dat uw auto goed verzorgd en
onderhouden wordt. Toyota
raadt het onderstaande onder-
houd aan.
WAARSCHUWING
■Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en ernstig letsel veroorza-
ken.
■Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbe-
horende onderdelen bevatten lood. Een
loodvergiftiging kan hersenbeschadi-
ging veroorzaken. Was daarom na
werkzaamheden altijd uw handen.
( → Blz. 472)
Periodiek onderhoud
Zelf uit te voeren onderhoud
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 460 Friday, March 22, 2019 11:40 AM

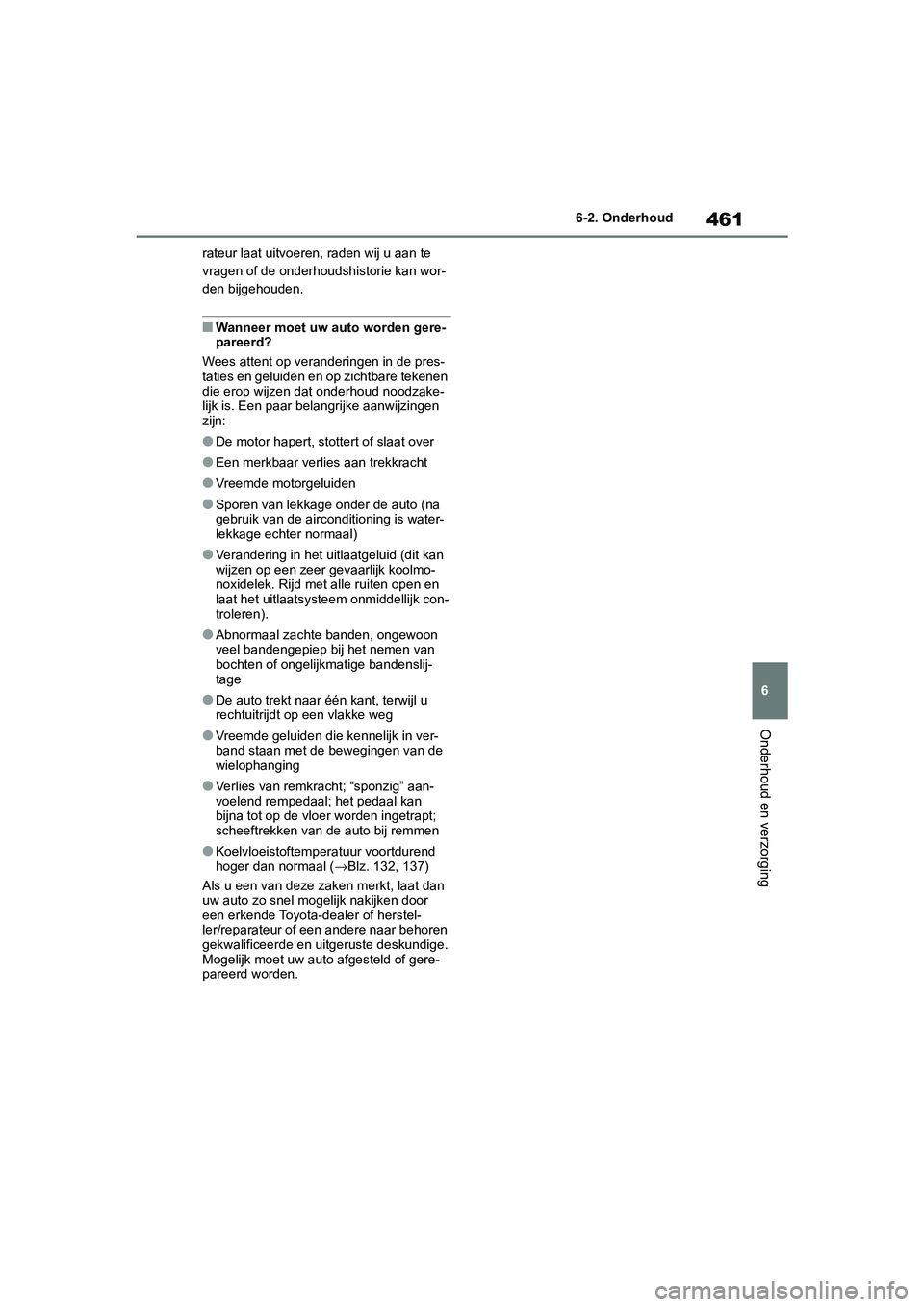

Page 462 of 622

461
6
6-2. Onderhoud
Onderhoud en verzorging
rateur laat uitvoeren, raden wij u aan te
vragen of de onderhoudshistorie kan wor-
den bijgehouden.
■Wanneer moet uw auto worden gere-
pareerd?
Wees attent op veranderingen in de pres-
taties en geluiden en op zichtbare tekenen
die erop wijzen dat onderhoud noodzake-
lijk is. Een paar belangrijke aanwijzingen
zijn:
●De motor hapert, stottert of slaat over
●Een merkbaar verlies aan trekkracht
●Vreemde motorgeluiden
●Sporen van lekkage onder de auto (na
gebruik van de airconditioning is water-
lekkage echter normaal)
●Verandering in het uitlaatgeluid (dit kan
wijzen op een zeer gevaarlijk koolmo-
noxidelek. Rijd met alle ruiten open en
laat het uitlaatsysteem onmiddellijk con-
troleren).
●Abnormaal zachte banden, ongewoon
veel bandengepiep bij het nemen van
bochten of ongelijkmatige bandenslij-
tage
●De auto trekt naar één kant, terwijl u
rechtuitrijdt op een vlakke weg
●Vreemde geluiden die kennelijk in ver-
band staan met de bewegingen van de
wielophanging
●Verlies van remkracht; “sponzig” aan-
voelend rempedaal; het pedaal kan
bijna tot op de vloer worden ingetrapt;
scheeftrekken van de auto bij remmen
●Koelvloeistoftemperatuur voortdurend
hoger dan normaal ( →Blz. 132, 137)
Als u een van deze zaken merkt, laat dan
uw auto zo snel mogelijk nakijken door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Mogelijk moet uw auto afgesteld of gere-
pareerd worden.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 461 Friday, March 22, 2019 11:40 AM
Page 463 of 622

4626-3. Zelf uit te voeren onderhoud
6-3.Zelf uit te voeren onderhoud
Voorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie 12V-
accu
(→Blz. 472)•Vet
• Universele sleutel
(voor de bouten van
de accukabels)
Koelvloeistofni-
veau motor/ver-
mogensregelee
nheid
(→ Blz. 469)
• Toyota Super Long
Life Coolant of een
gelijkwaardige hoog-
waardige koelvloei-
stof op basis van
ethyleenglycol en
organische zuren,
zonder silicaat,
amine, nitriet en
boraat Toyota Super
Long Life koelvloei-
stof is voorgemixt met
50% koelvloeistof en
50% gedestilleerd
water.
• Trechter (uitsluitend voor het bijvullen van
koelvloeistof)
Motoroliepeil
(→ Blz. 467)
• Originele Toyota-
motorolie of gelijk-
waardig
• Doek of poetspapier
• Trechter (uitsluitend
voor het bijvullen van
motorolie)
Zekeringen
(→ Blz. 502)
• Zekering met
dezelfde stroom-
sterkte als de oor-
spronkelijke zekering
Ventilatieope-
ning batterijpak-
ket
(tractiebatterij)
(→ Blz. 494)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
(→ Blz. 505)
• Lamp met hetzelfde
nummer en vermo-
gen als het oorspron-
kelijke exemplaar
• Kruiskopschroeven-
draaier
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(→ Blz. 470)
⎯
Bandenspan-
ning
(→Blz. 487)• Bandenspanningsme-
ter
• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 471)
• Water of ruitensproei-
ervloeistof met anti-
vries (voor gebruik
onder winterse
omstandigheden)
• Trechter (uitsluitend
voor het bijvullen van
ruitensproeiervloei-
stof)
OnderwerpBenodigdheden
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 462 Friday, March 22, 2019 11:40 AM
Page 464 of 622

463
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
WAARSCHUWING
In de motorruimte bevinden zich allerlei
mechanismen en vloeistoffen die plot-
seling in beweging kunnen komen, heet
kunnen worden of elektrisch geladen
kunnen worden. Neem onderstaande
voorzorgsmaatregelen in acht om ern-
stig letsel te voorkomen.
■Tijdens werkzaamheden in de
motorruimte
●Controleer of de melding IGNITION
ON (contact AAN) niet op het multi-
informatiedisplay wordt weergegeven
en het controlelampje READY uit is.
●Raak de motor, de vermogensregel-
eenheid, de radiateur, het uitlaat-
spruitstuk, enz. niet direct na het
rijden aan, aangezien deze onderde-
len heet kunnen zijn. De olie en
andere vloeistoffen kunnen ook heet
zijn.
●Laat geen brandbare voorwerpen,
zoals een stuk papier of een doek,
achter in de motorruimte.
●Rook niet, veroorzaak geen vonken
en voorkom open vuur in de buurt van
brandstof of de accu. De brandstof-
en accudampen zijn licht ontvlam-
baar.
●Wees uiterst voorzichtig als u aan de
accu werkt. De accu bevat namelijk
het giftige en corrosieve zwavelzuur.
●Wees voorzichtig, want remvloeistof
is gevaarlijk voor uw handen en ogen
en kan gelakte oppervlakken bescha-
digen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan
onmiddellijk met schoon water. Raad-
pleeg een arts als u last blijft houden.
■Werkzaamheden bij de elektrische
koelventilator o
f de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kan de
elektrische koelventilator automatisch
worden ingeschakeld als de airconditio-
ning wordt ingeschakeld en/of als de
koelvloeistoftemperatuur hoog is.
(→ Blz. 470)
■Veiligheidsbril
Draag een veiligheidsbril om uw ogen te
beschermen tegen rondvliegend of val-
lend materiaal, een straal vloeistof, enz.
OPMERKING
■Wanneer u het luchtfilter verwijdert
Rijden zonder luchtfilter kan leiden tot
overmatige motorslijtage door vuil in de
inlaatlucht.
■Als het vloeistofniv eau te laag of te
hoog is
Het is normaal dat het remvloeistof-
niveau iets lager wordt door slijtage van
de remblokken of door een hoog vloei-
stofniveau in de accumulator.
Als het reservoir regelmatig moet wor-
den bijgevuld, kan dit duiden op een
serieus probleem.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 463 Friday, March 22, 2019 11:40 AM
