2019 TOYOTA RAV4 HYBRID Instructieboekje (in Dutch)

4084-5. Gebruik van de ondersteunende systemen
*: Bij auto's met PCS (Pre-Crash Safety-
systeem), wordt de PC S ook uitgescha-
keld (alleen Pre-Crash-waarschuwing is
beschikbaar) Het waarschuwingslampje
PCS gaat branden en er wordt een mel-
ding weergegeven op het multi-informa-
tiedisplay. ( →Blz. 332)
■Wanneer de melding wordt weerge-
geven op het multi-informatiedisplay
dat de TRC is uitgeschakeld, zelfs al
is niet ingedrukt
TRC is tijdelijk uitgeschakeld. Als de mel-
ding niet verdwijnt neem dan contact op
met een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Voorwaarden voor werking Hill Start
Assist Control
Als aan de volgende vier voorwaarden
wordt voldaan, werkt d e Hill Start Assist
Control:
●De selectiehendel staat in een andere
stand dan P of N (bij het vooruit/achter-
uit bergop wegrijden).
●De auto staat stil.
●Het gaspedaal wordt niet ingetrapt.
●De parkeerrem is niet geactiveerd.
■Automatisch uitschakelen van Hill
Start Assist Control
De Hill Start Assist Control wordt in de vol-
gende situaties uitgeschakeld:
●De selectiehendel staat in stand P of N.
●Het gaspedaal wordt ingetrapt.
●De parkeerrem wordt geactiveerd.
●Er zijn niet meer dan 2 seconden ver-
streken nadat het rempedaal is losgela-
ten.
■Bijgeluiden en trillingen die veroor-
zaakt worden door de ABS-, Brake
Assist-, VSC-, Trailer Sway Control-,
TRC- en Hill Start Assist Control-sys-
temen
●Het is mogelijk dat u tijdens het starten
van het hybridesysteem of bij het wegrij-
den een geluid in de motorruimte hoort
wanneer het rempedaal herhaaldelijk
wordt ingetrapt. Dit duidt niet op een sto-
ring in een van deze systemen.
●De volgende verschijnselen kunnen zich
voordoen als bovenstaande systemen in
werking zijn. Geen van deze verschijn-
selen duidt op een storing.
• Er kunnen trillingen gevoeld worden in de carrosserie en de stuurinrichting.
• Nadat de auto tot stilstand is gekomen,
kan het geluid van een elektromotor
hoorbaar zijn.
■Werkingsgeluiden ECB
In de volgende gevallen zijn mogelijk wer-
kingsgeluiden van de ECB te horen. Dit
duidt echter niet op een storing.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer het rempe-
daal wordt bediend.
●Wanneer het bestuurdersportier wordt
geopend, kan aan de voorzijde van de
auto een geluid hoorbaar zijn dat afkom-
stig is van het remsysteem.
●Werkingsgeluiden vanuit de motorruimte
die zich voordoen wanneer nadat na het
uitschakelen van het hybridesysteem
een of twee minuten zijn verstreken.
■Automatisch opnieuw inschakelen
van de TRC, de Trailer Sway Control
en het VSC-systeem
Als de TRC, de Trailer Sway Control en
het VSC-systeem zijn uitgeschakeld, wor-
den deze automatisch opnieuw ingescha-
keld in de volgende situaties:
●Het contact wordt UIT gezet.
●Als alleen het TRC-systeem wordt uitge-
schakeld, wordt de TRC weer ingescha-
keld zodra de rijsnelheid toeneemt.
Als zowel het TRC- als het VSC-sys-
teem is uitgeschakeld, worden deze niet
automatisch weer ingeschakeld als de
rijsnelheid toeneemt.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 408 Friday, March 22, 2019 11:40 AM

409
4
4-5. Gebruik van de ondersteunende systemen
Rijden
■Geluiden en trillingen tijdens de wer-
king van de Active Cornering Assist
Tijdens de werking van de Active Corne-
ring Assist kunnen geluiden en trillingen
vanuit het remsysteem worden waargeno-
men, maar deze duiden niet op een sto-
ring.
■Geluid EPS
Wanneer het stuurwiel bediend wordt, kan
het geluid van een elektromotor (zoemend
geluid) hoorbaar zijn. Dit is normaal en
duidt niet op een storing.
■Gereduceerde bekrachtiging door het
EPS-systeem
De mate van bekrachtiging door het EPS-
systeem wordt gereduceerd om het sys-
teem tegen oververhitting te beschermen
als er gedurende langere tijd veel stuurbe-
wegingen worden uitgevoerd. Hierdoor
kan de besturing zwaar aanvoelen. Pro-
beer als dat het geval is minder frequent te
sturen of breng de auto tot stilstand en
schakel het hybridesysteem UIT. Het EPS-
systeem moet binnen 10 minuten weer
normaal werken.
■Werkingsvoorwaarden Secondary
Collision Brake
De rijsnelheid is ongeveer 10 km/h of
hoger en de airbagsensor signaleert een
aanrijding. (De Secondary Collision Brake
werkt niet wanneer de rijsnelheid lager is
dan ongeveer 10 km/h.)
■Automatisch uitschakelen Secon-
dary Collision Brake
De Secondary Collision Brake wordt in de
volgende situaties automatisch uitgescha-
keld:
●De rijsnelheid wordt lager dan ongeveer
10 km/h
●Er verstrijkt een bepaalde tijd tijdens de
werking
●Het gaspedaal wordt flink ingetrapt.
■Werkingsvoorwaarden van de Active
Cornering Assist
Het systeem werkt onder de volgende
omstandigheden:
●Werking van de TRC/VSC
●Het systeem signaleert dat de auto naar
de buitenkant van de bocht uitwijkt wan- neer tijdens het nemen van de bocht
wordt geprobeerd te accelereren
●Het rempedaal wordt losgelaten
■Voorwaarden voor werking nood-
stopsignaal
Als aan de volgende voorwaarden wordt
voldaan, werkt het noodstopsignaal:
●De alarmknipperlichten zijn uit.
●De werkelijke rijsnelheid is hoger dan 55
km/h.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het om een
noodstop gaat.
■Automatisch uitschakelen van nood-
stopsignaal
Het noodstopsignaal wordt in de volgende
situaties uitgeschakeld:
●De alarmknipperlichten worden inge-
schakeld.
●Het systeem oordeelt op basis van de
deceleratie van de auto dat het niet om
een noodstop gaat.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 409 Friday, March 22, 2019 11:40 AM

4104-5. Gebruik van de ondersteunende systemen
■Als er een melding over de AWD verschijnt op het multi-informat iedisplay (AWD-
uitvoeringen)
MeldingDetails/handelingen
“AWD System Overheated
Switching to 2WD Mode”
(AWD-systeem oververhit, overschakelen naar 2WD-
modus)
AWD-systeem wordt te heet.
→Voer de volgende handelingen uit.
• Verlaag de rijsnelheid totdat de melding verdwijnt.
• Breng de auto op een veilige plaats tot stilstand.
Als de melding niet langer weergegeven wordt op het
multi-informatiedisplay, kan er weer verder gereden wor-
den.
Laat uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige als de melding niet ver-
dwijnt.
“AWD System Overheated 2WD Mode Engaged”
(AWD-systeem oververhit.
2WD-modus ingeschakeld)
De auto schakelt van vierwielaandrijving (AWD) over naar
voorwielaandrijving als gevolg van oververhitting.
→ Voer de volgende handelingen uit.
• Verlaag de rijsnelheid totdat de melding verdwijnt.
• Breng de auto op een veilige plaats tot stilstand.
Als de melding niet langer weergegeven wordt op het
multi-informatiedisplay, werkt het AWD-systeem weer nor-
maal.
Laat uw auto nakijken door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige als de melding niet ver-
dwijnt.
“Storing AWD-systeem,
2WD-modus ingeschakeld. Ga naar uw dealer”
Er is een storing opgetreden in het AWD-systeem.
→ Laat uw auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren g ekwalificeerde en uitge-
ruste deskundige.
WAARSCHUWING
■Het ABS werkt niet effectief als
●De maximale grip van de banden
overschreden wordt (bijvoorbeeld ver-
sleten banden op een weg die bedekt
is met sneeuw).
●Er sprake is van aquaplaning bij hoge
snelheid op een nat of glad wegdek.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 410 Friday, March 22, 2019 11:40 AM

411
4
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
■De remweg met ABS in werking
kan langer zijn dan onder normale
omstandigheden
Het ABS is niet ontworpen om de rem-
weg van de auto te verkorten. Houd
altijd voldoende afstand tot uw voorlig-
ger, met name in de volgende gevallen:
●Als wordt gereden op wegen met
grind, zand en dergelijke, of op
besneeuwde wegen
●Als wordt gereden met sneeuwkettin-
gen
●Als wordt gereden op slechte wegen
●Als wordt gereden over wegen met
diepe gaten of andere grote oneffen-
heden
■De TRC/VSC werkt mogelijk niet
effectief als
Het insturen van de juiste richting en het
overbrengen van de aandrijfkracht kun-
nen op een gladde weg niet onder alle
omstandigheden gerealiseerd worden,
zelfs niet als het TRC/VSC-systeem in
werking is.
Rijd voorzichtig met de auto onder
omstandigheden waarbij de stabiliteit en
de aandrijfkracht verloren kunnen gaan.
■De Active Cornering Assist werkt
niet effectief als
●Vertrouw niet uitsluitend op de Active
Cornering Assist. De Active Corne-
ring Assist werkt mogelijk niet effec-
tief bij het accelereren op een helling
of bij het rijden op een glad wegdek.
●Wanneer de Active Cornering Assist
vaak in werking is getreden, wordt de
werking ervan mogelijk tijdelijk
gestopt om een goede werking van
de remmen, TRC en VSC te garande-
ren.
■De Hill Start Assist Control werkt
niet effectief wanneer
●Vertrouw niet uitsluitend op de Hill
Start Assist Control. De Hill Start
Assist Control werkt mogelijk niet
effectief op steile hellingen en op met
ijs bedekte wegen.
●In tegenstelling tot de parkeerrem is
de Hill Start Assist Control niet
bedoeld om de auto gedurende lan-
gere tijd op zijn plaats te houden.
Gebruik de Hill Start Assist Control
niet om de auto op een helling op zijn
plaats te houden omdat dat kan lei-
den tot een ongeval.
■Als de TRC/het ABS/de VSC/de
Trailer Sway Control in werking is
Het controlelampje Traction Control
knippert. Rijd altijd voorzichtig. Roeke-
loos rijgedrag kan leiden tot ongevallen.
Wees bijzonder voorzichtig als het con-
trolelampje knippert.
■Als de TRC/VSC/Trailer Sway Con-
trol is uitgeschakeld
Wees zeer voorzichtig en pas uw snel-
heid aan de conditie van het wegdek
aan. Schakel de TRC/VSC/Trailer Sway
Control alleen in geval van nood uit,
aangezien deze systemen zorg dragen
voor de voertuigstabiliteit en het aan-
drijfvermogen.
Trailer Sway Control is onderdeel van
het VSC-systeem en w erkt niet als het
VSC is uitgeschakeld of een storing
heeft.
■Secondary Collision Brake
Vertrouw niet alleen op de Secondary
Collision Brake. Dit systeem is ontwor-
pen om te helpen de kans op verdere
schade ten gevolge van een tweede
aanrijding te verkleinen, maar het effect
is afhankelijk van diverse omstandighe-
den. Te veel vertr ouwen op het systeem
kan ernstig letsel tot gevolg hebben.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 411 Friday, March 22, 2019 11:40 AM

4124-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Vervangen van banden
Controleer of alle banden dezelfde maat
hebben, van hetzelfde merk zijn en het-
zelfde profiel en draagvermogen heb-
ben. Controleer verder of alle banden
de aanbevolen spanning hebben.
De ABS, TRC en VSC/Trailer Sway
Control werken niet goed als er verschil-
lende banden onder de auto gemon-
teerd zijn.
Neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige voor
meer informatie over het vervangen van
de wielen of banden.
■Omgaan met banden en wielop-
hanging
Problemen met de banden of wijzigin-
gen aan de wielophanging hebben een
negatief effect op de ondersteunende
systemen en kunnen een storing ver-
oorzaken.
■Voorzorgsmaatregelen met betrek-
king tot Trailer Sway Control
Het Trailer Sway Control-systeem kan
het slingeren van de aanhangwagen
niet in alle gevallen verminderen. Afhan-
kelijk van diverse factoren, waaronder
de staat van de auto, de aanhangwa-
gen, het wegoppervlak en de omgeving
waarin wordt gereden, kan het Trailer
Sway Control-systeem minder goed
werken. Raadpleeg de handleiding van
uw aanhangwagen voor meer informa-
tie over het op de juiste wijze trekken
van uw aanhangwagen.
■Als de aanhangwagen slingert
Neem de volgende voorzorgsmaatrege-
len in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan resulteren in ern-
stig letsel.
●Pak het stuurwiel stevig vast. Blijf
rechtuit sturen. Probeer de aanhang-
wagen niet onder controle te krijgen
door aan het stuurwiel te draaien.
●Laat het gaspedaal onmiddellijk maar
zeer geleidelijk los om snelheid te
minderen.
Ga niet harder rijden. Rem niet.
Als u geen extreme correcties uitvoert
met sturen of remmen, zullen uw auto
en de aanhangwagen stabiliseren.
( → Blz. 274)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 412 Friday, March 22, 2019 11:40 AM

413
4
4-6. Rijtips
Rijden
4-6.Rijtips
Bij gebruik van de ECO-rijmodus kan
het koppel dat correspondeert met de
mate waarin het gaspedaal wordt
ingetrapt geleidelijker worden afge-
geven dan onder normale omstandig-
heden. Bovendien wordt de werking
van de airconditioning (verwar-
men/koelen) geminimaliseerd zodat
er minder brandstof verbruikt wordt.
(
→Blz. 401)
Milieubewust rijden is mogelijk door
de hybridesysteemindicator binnen
de Eco-zone te houden. ( →Blz. 133,
140) Zet de selectiehendel in stand D als u
moet wachten bij een verkeerslicht of
als u in druk verkeer rijdt. Selecteer
stand P wanneer de auto geparkeerd
wordt. Als u stand N gebruikt, is er
geen positief effect op het brandstof-
verbruik. In stand N werkt de benzi-
nemotor, maar kan er geen
elektriciteit worden opgewekt. Ook bij
gebruik van de airconditioning, enz.
wordt het vermogen van het batterij-
pakket (tractiebatterij) verbruikt.

Rijd zo vloeiend mogelijk. Voor-
kom onnodig snel accelereren en
hard remmen. Wanneer geleide-
lijk wordt geaccelereerd en gede-
celereerd, worden de voordelen
van de elektromotor (tractiemotor)
beter benut, zodat het brandstof-
verbruik van de benzinemotor
lager is.
 Voorkom herhaaldelijk accelere-
ren. Herhaaldelijk accelereren put
het batterijpakket (tractiebatterij)
uit waardoor er meer brandstof
wordt verbruikt. Het batterijpakket
kan worden opgeladen door tij-
dens het rijden het gaspedaal iets
te laten opkomen.
Rijden met een
hybrideauto
Besteed aandacht aan de vol-
gende punten om zuinig en mili-
euvriendelijk te rijden:
Gebruik van de ECO-
rijmodus
Gebruik van de
hybridesysteemindicator
Wijzigen van de
schakelstand
Bedienen van het
gaspedaal/rempedaal
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 413 Friday, March 22, 2019 11:40 AM

4144-6. Rijtips
Rem rustig en tijdig. Er kan meer
elektrische energie worden gerege-
nereerd tijdens het decelereren.
Herhaaldelijk accelereren en decele-
reren en ook langdurig wachten bij
verkeerslichten veroorzaakt een
hoog brandstofverbruik. Controleer
de verkeersberichten en vermijd files
zo veel mogelijk. Laat bij het rijden in
een file het rempedaal rustig los
zodat de auto zachtjes vooruitrijdt en
vermijd overmatig gebruik van het
gaspedaal. Dit helpt het benzinever-
bruik te beperken.
Rijd met een constante snelheid.
Neem als u ergens moet stoppen de
tijd voor het loslaten van het gaspe-
daal en trap rustig het rempedaal in.
Er kan meer elektrische energie wor-
den geregenereerd tijdens het dece-
lereren.
Maak alleen gebruik van de aircondi-
tioning als dat nodig is. Dit helpt het
benzineverbruik te beperken.
In de zomer: Gebruik bij hoge tempe-
raturen de recirculatiemodus. Dit
beperkt de belasting van de aircondi-
tioning en vermindert ook het brand-
stofverbruik.
In de winter: De benzinemotor wordt pas automatisch uitgeschakeld als de
benzinemotor en het interieur warm
zijn en verbruikt dus brandstof. Het
brandstofverbruik kan worden ver-
minderd door overmatig gebruik van
de verwarming te vermijden.
Controleer de bandenspanning regel-
matig. Een onjuiste bandenspanning
kan leiden tot een hoog brandstofver-
bruik.
Winterbanden kunnen veel wrijving
veroorzaken en kunnen, als ze wor-
den gebruikt op droge wegen, dus
ook een hoger verbruik veroorzaken.
Gebruik banden die geschikt zijn voor
het seizoen.
Zware bagage leidt tot een hoger
brandstofverbruik. Neem geen onno-
dige bagage mee. Ook een groot
imperiaal leidt tot een hoger brand-
stofverbruik.
Opwarmen van de motor is niet
nodig, omdat de benzinemotor als hij
koud is automatisch start en weer
wordt uitgeschakeld. Als vaak korte
afstanden worden gereden, warmt de
motor herhaaldelijk op en ook dat kan
leiden tot een hoger brandstofver-
bruik.
Bij het remmen
Files
Rijden op de snelweg
Airconditioning
Controle van
bandenspanning
Bagage
Opwarmen voor het rijden
pM_RAV4-HV_OM_OM42D12E_(EE)
.book Page 414 Friday, March 22, 2019 11:40 AM

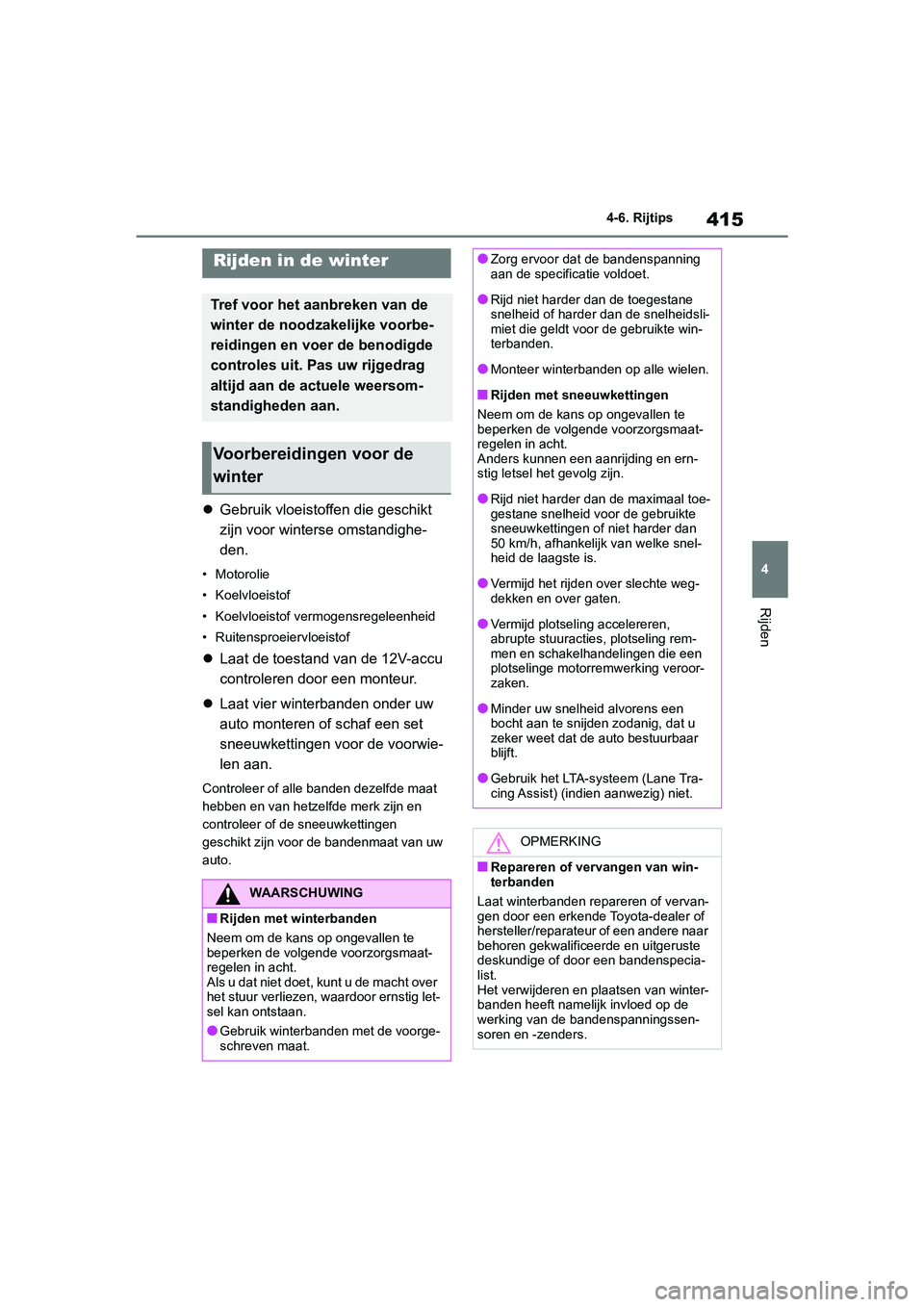

415
4
4-6. Rijtips
Rijden

Gebruik vloeistoffen die geschikt
zijn voor winterse omstandighe-
den.
• Motorolie
• Koelvloeistof
• Koelvloeistof vermogensregeleenheid
• Ruitensproeiervloeistof
Laat de toestand van de 12V-accu
controleren door een monteur.
 Laat vier winterbanden onder uw
auto monteren of schaf een set
sneeuwkettingen voor de voorwie-
len aan.
Controleer of alle banden dezelfde maat
hebben en van hetzelfde merk zijn en
controleer of de sneeuwkettingen
geschikt zijn voor de bandenmaat van uw
auto.
Rijden in de winter
Tref voor het aanbreken van de
winter de noodzakelijke voorbe-
reidingen en voer de benodigde
controles uit. Pas uw rijgedrag
altijd aan de actuele weersom-
standigheden aan.
Voorbereidingen voor de
winter
WAARSCHUWING
■Rijden met winterbanden
Neem om de kans op ongevallen te
beperken de volgende voorzorgsmaat-
regelen in acht.
Als u dat niet doet, kunt u de macht over
het stuur verliezen, waardoor ernstig let-
sel kan ontstaan.
●Gebruik winterbanden met de voorge-
schreven maat.
●Zorg ervoor dat de bandenspanning
aan de specificatie voldoet.
●Rijd niet harder dan de toegestane
snelheid of harder dan de snelheidsli-
miet die geldt voor de gebruikte win-
terbanden.
●Monteer winterbanden op alle wielen.
■Rijden met sneeuwkettingen
Neem om de kans op ongevallen te
beperken de volgende voorzorgsmaat-
regelen in acht.
Anders kunnen een aanrijding en ern-
stig letsel het gevolg zijn.
●Rijd niet harder dan de maximaal toe-
gestane snelheid voor de gebruikte
sneeuwkettingen of niet harder dan
50 km/h, afhankelijk van welke snel-
heid de laagste is.
●Vermijd het rijden over slechte weg-
dekken en over gaten.
●Vermijd plotseling accelereren,
abrupte stuuracties, plotseling rem-
men en schakelhandelingen die een
plotselinge motorremwerking veroor-
zaken.
●Minder uw snelheid alvorens een
bocht aan te snijden zodanig, dat u
zeker weet dat de auto bestuurbaar
blijft.
●Gebruik het LTA-systeem (Lane Tra-
cing Assist) (indien aanwezig) niet.
OPMERKING
■Repareren of vervangen van win-
terbanden
Laat winterbanden repareren of vervan-
gen door een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige of door een bandenspecia-
list.
Het verwijderen en plaatsen van winter-
banden heeft namelijk invloed op de
werking van de bandenspanningssen-
soren en -zenders.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 415 Friday, March 22, 2019 11:40 AM
