5207-1. Belangrijke informatie
WAARSCHUWING
■Gebruik van een noodhamer* o m i n
noodgevallen uit d e auto te ont-
snappen
De zijruiten voor en achter en de achter-
ruit kunnen worden ingeslagen met een
noodhamer
* om in noodgevallen uit de
auto te ontsnappen. Met een noodha-
mer kunt u echter niet de voorruit
inslaan, omdat deze van gelaagd glas
is.
*: Neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige voor meer informatie over een
noodhamer.
■Uit de auto ontsnappen via de ruit-
opening
Er zijn situaties waarin het niet mogelijk
is om uit de auto te ontsnappen via de
ruitopening ten gevolge van de zitposi-
tie, het postuur van de inzittende, enz.
Als u gebruikmaakt van de noodhamer,
bekijk dan de plaats van uw stoel en de
grootte van de ruitopening om u ervan
te verzekeren dat de opening groot
genoeg is om erlangs te ontsnappen.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 520 Friday, March 22, 2019 11:40 AM

521
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
7-2.Stappen die genomen moeten worden in noodgevallen

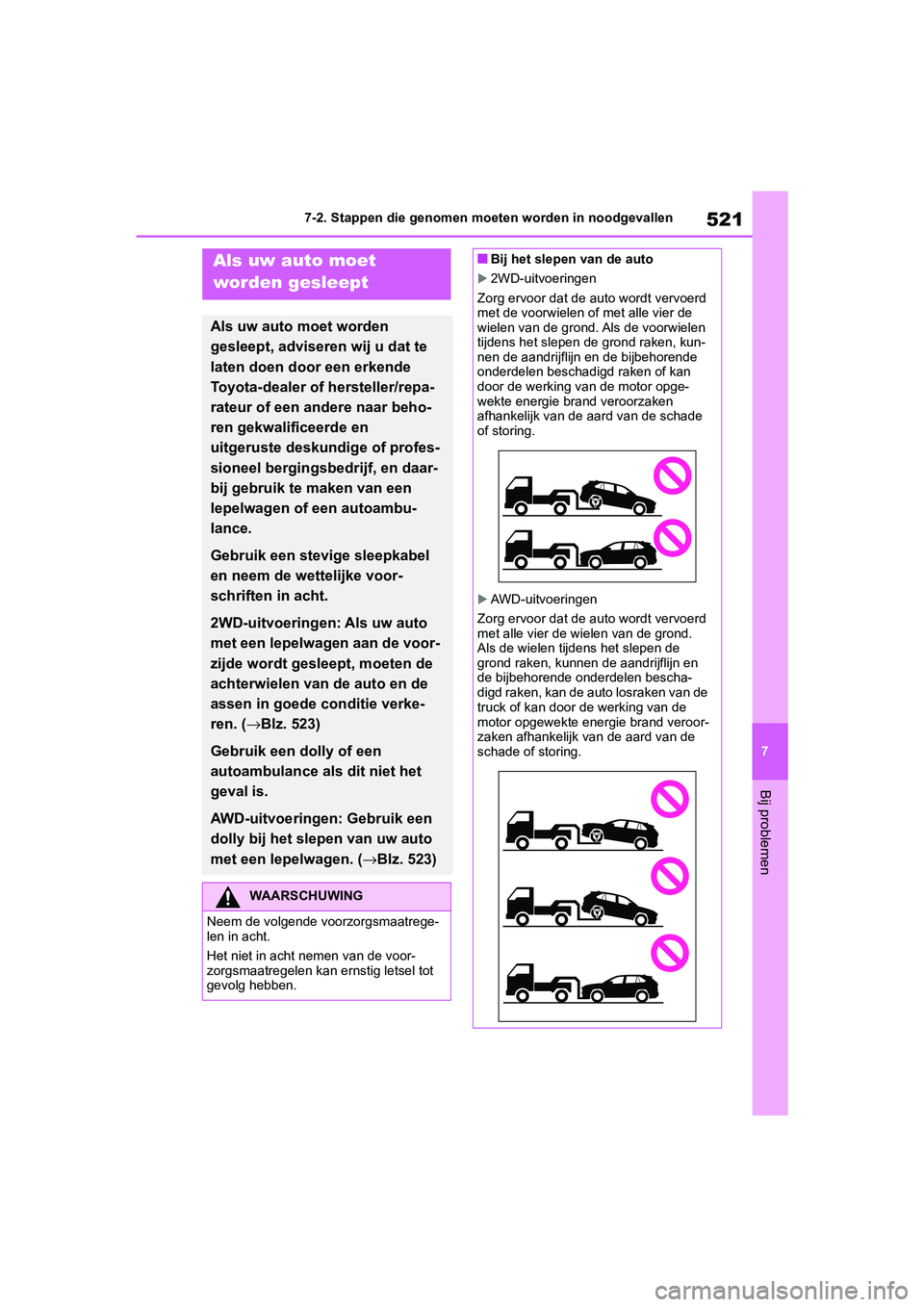

Als uw auto moet
worden gesleept
Als uw auto moet worden
gesleept, adviseren wij u dat te
laten doen door een erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en
uitgeruste deskundige of profes-
sioneel bergingsbedrijf, en daar-
bij gebruik te maken van een
lepelwagen of een autoambu-
lance.
Gebruik een stevige sleepkabel
en neem de wettelijke voor-
schriften in acht.
2WD-uitvoeringen: Als uw auto
met een lepelwagen aan de voor-
zijde wordt gesleept, moeten de
achterwielen van de auto en de
assen in goede conditie verke-
ren. (→Blz. 523)
Gebruik een dolly of een
autoambulance als dit niet het
geval is.
AWD-uitvoeringen: Gebruik een
dolly bij het slepen van uw auto
met een lepelwagen. ( →Blz. 523)
WAARSCHUWING
Neem de volgende voorzorgsmaatrege-
len in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Bij het slepen van de auto
2WD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met de voorwielen of met alle vier de
wielen van de grond. Als de voorwielen
tijdens het slepen de grond raken, kun-
nen de aandrijflijn en de bijbehorende
onderdelen beschadigd raken of kan
door de werking van de motor opge-
wekte energie brand veroorzaken
afhankelijk van de aard van de schade
of storing.
AWD-uitvoeringen
Zorg ervoor dat de auto wordt vervoerd
met alle vier de wielen van de grond.
Als de wielen tijdens het slepen de
grond raken, kunnen de aandrijflijn en
de bijbehorende onderdelen bescha-
digd raken, kan de auto losraken van de
truck of kan door de werking van de
motor opgewekte energie brand veroor-
zaken afhankelijk van de aard van de
schade of storing.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 521 Friday, March 22, 2019 11:40 AM

5227-2. Stappen die genomen moeten worden in noodgevallen
Het volgende kan duiden op een pro-
bleem in de transmissie. Neem vóór
het slepen contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur, een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige of een professioneel ber-
gingsbedrijf.
De waarschuwingsmelding voor
het hybridesysteem wordt weerge-
geven op het multi-informatiedis-
play en de auto komt niet in
beweging.
 De auto maakt een abnormaal
geluid.
Sleep de auto niet met een takelwa-
gen, om beschadiging van de carros-
serie te voorkomen.
WAARSCHUWING
■Tijdens het slepen
●Wanneer u bij het slepen kabels of
kettingen gebruikt, vermijd dan plot-
seling optrekken, enz. waardoor er
extreme krachten op het sleepoog en
de sleepkabel of -ketting worden uit-
geoefend. Het sleepoog en de kabel
of ketting kunnen beschadigd raken
en afgebroken stukken kunnen perso-
nen raken en ernstige schade veroor-
zaken.
●Zet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan
worden bediend.
■Plaatsen van een sleepoog op de
auto
Controleer of het sleepoog goed vastzit.
Als dat niet het geval is, dan kan het
sleepoog bij het slepen losraken.
OPMERKING
■Voorkomen van beschadigingen
aan de auto bij het slepen met een
lepelwagen
●Sleep de auto nooit aan de achter-
zijde als het contact UIT staat. Het
stuurslot is niet sterk genoeg om de
voorwielen in de rechtuitstand te hou-
den.
●Let erop dat de andere zijde van de
auto dan die op de lepel staat vol-
doende bodemvrijheid heeft. Als er
onvoldoende speling aanwezig is,
kan de auto tijdens het slepen
beschadigd raken.
■Voorkomen van beschadigingen
aan de auto bij het slepen met een
takelwagen
Sleep de auto niet met een takelwagen,
noch aan de voorzijde, noch aan de
achterzijde.
■Voorkomen van b eschadigingen
aan de auto tijdens slepen in een
noodgeval
Maak de kabel of de ketting niet vast
aan onderdelen van de wielophanging.
Omstandigheden waaronder
u vóór het slepen contact
dient op te nemen met de
dealer
Slepen met een takelwagen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 522 Friday, March 22, 2019 11:40 AM

523
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
Aan de voorzijde (2WD-uitvoerin-
gen)
Deactiveer de parkeerrem.
Aan de voorzijde (AWD-uitvoerin-
gen)
Gebruik een dolly onder de achter-
wielen.
Aan de achterzijde
Gebruik een dolly onder de voorwie-
len. Als uw auto wordt getransporteerd op
een autoambulance, zet de auto dan
op de plaatsen vast die zijn aange-
geven in afbeelding.
Als uw auto met touwen of kettingen
wordt vastgezet, moeten de aange-
geven bevestigingshoeken 45° zijn.
Trek de touwen of kettingen niet te
strak aan omdat hierdoor schade aan
de auto kan ontstaan.
Slepen met een lepelwagenVervoeren op een
autoambulance
pM_RAV4-HV_OM_OM42D12E_(EE)
.book Page 523 Friday, March 22, 2019 11:40 AM

5247-2. Stappen die genomen moeten worden in noodgevallen
Als er geen autoambulance beschik-
baar is, mag de auto in geval van
nood tijdelijk worden gesleept door
gebruik te maken van sleepkabels of
-kettingen die u aan de sleepogen
vastmaakt.
Uw auto mag op deze manier alleen
op een verharde weg en met lage
snelheid (lager dan 30km/h) over een
korte afstand worden gesleept.
Er moet een bestuurder in de auto
zitten om te sturen en te remmen.
Ook dienen de wielen, de assen, de
aandrijflijn, de stuurinrichting en de
remmen in een goede conditie te zijn.
Uw auto moet zijn voorzien van het
sleepoog om door een andere auto te
kunnen worden gesleept. Plaats het
sleepoog door onderstaande proce-
dure te volgen.
1Haal het sleepoog tevoorschijn.
(→ Blz. 542, 553)
2 Neem het afdekkapje van het
sleepoog met een sleufkop-
schroevendraaier los ( ) en ver-
wijder vervolgens het afdekkapje
().
Plaats om de carrosserie te beschermen
een doek tussen de schroevendraaier en
de carrosserie, zoals aangegeven in de
afbeelding.
3Plaats het sleepoog in de opening
en draai het zo ver mogelijk met
de hand vast.
4 Draai het sleepoog stevig vast
met behulp van een wielmoer-
sleutel of een stevige metalen
stang.
5 Maak de kabel of de ketting goed
vast aan het sleepoog.
Pas op dat u de carrosserie niet bescha-
digt.
6Stap in de weg te slepen auto en
start het hybridesysteem.
Slepen in een noodgeval
Procedure bij slepen in een
noodgeval
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 524 Friday, March 22, 2019 11:40 AM

525
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
Schakel de Parking Support Brake-functie
uit. (indien aanwezig): →Blz. 386
Als het hybridesysteem n iet start, zet dan
het contact AAN.
7 Zet de selectiehendel in stand N
en deactiveer de parkeerrem.
Als de selectiehendel niet in een andere
stand kan worden gezet: →Blz. 291
■Tijdens het slepen
Als het hybridesysteem niet in werking is,
werken de rem- en stuurbekrachtiging niet.
Hierdoor zullen het remmen en sturen veel
zwaarder gaan dan normaal.
■Wielmoersleutel
Auto's met wielmoersleutel: De wielmoer-
sleutel bevindt zich in de gereedschap-
stas. ( →Blz. 542, 553)
 Lekkage onder de auto
(Na gebruik van de airconditioning
is waterlekkage normaal.)
 Banden die er te zacht uit zien of
die ongelijkmatig versleten zijn
 De naald van de koelvloeistoftem-
peratuurmeter staat voortdurend
hoger dan normaal.
 Abnormale uitlaatgeluiden
 Overmatig piepende banden bij
het nemen van een bocht
 Vreemde geluiden die kennelijk in
verband staan met de bewegingen
van de wielophanging
 Pingelende of andere abnormale
geluiden van het hybridesysteem
Als u denkt dat er iets
mis is
Als u een van de volgende ver-
schijnselen opmerkt, moet uw
auto mogelijk worden afgesteld
of gerepareerd. Neem zo snel
mogelijk contact op met een
erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Zichtbare symptomen
Hoorbare symptomen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 525 Friday, March 22, 2019 11:40 AM

5267-2. Stappen die genomen moeten worden in noodgevallen

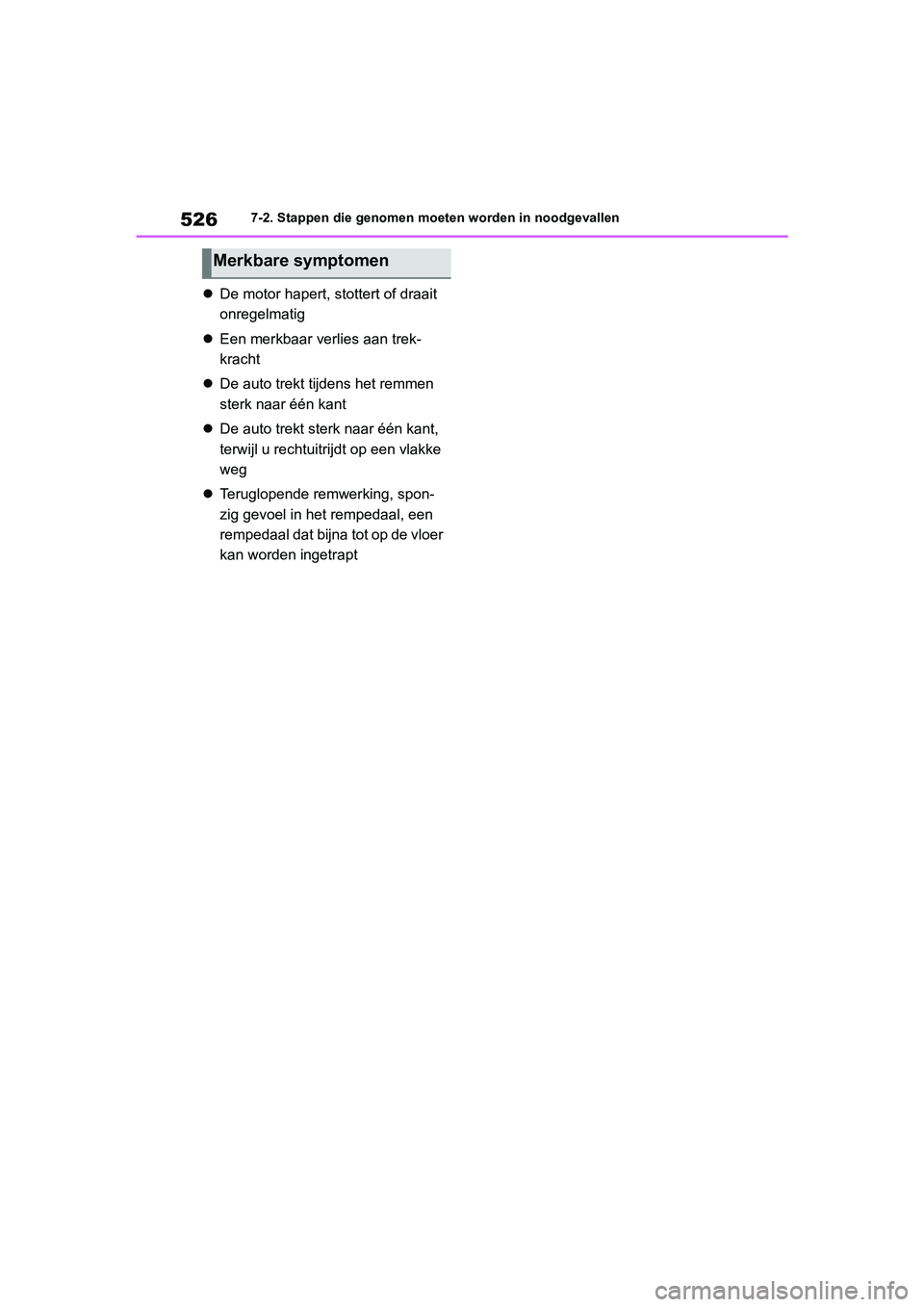

De motor hapert, stottert of draait
onregelmatig
 Een merkbaar verlies aan trek-
kracht
 De auto trekt tijdens het remmen
sterk naar één kant
 De auto trekt sterk naar één kant,
terwijl u rechtuitrijdt op een vlakke
weg
 Teruglopende remwerking, spon-
zig gevoel in het rempedaal, een
rempedaal dat bijna tot op de vloer
kan worden ingetrapt
Merkbare symptomen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 526 Friday, March 22, 2019 11:40 AM

527
7
7-2. Stappen die genomen moe
ten worden in noodgevallen
Bij problemen
■Waarschuwingslampje (waarschuwingszoemer) remsysteem
■Waarschuwingslampje remsysteem
Als een waarschuwingslampje gaat branden of een
waarschuwingszoemer klinkt
Voer op rustige wijze onderstaan de handelingen uit als een van de
waarschuwingslampjes gaat brande n of knipperen. Als een van de
lampjes gaat branden of knippere n en daarna weer uitgaat, is er niet
noodzakelijkerwijs een defect in het systeem aanwezig. Als deze situa-
tie echter blijft voortduren, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/repar ateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Acties behorende bij de waarschuwingslampjes of -zoemers
WaarschuwingslampjeDetails/handelingen
(Rood)
Geeft het volgende aan:
 Het remvloeistofniveau is te laag; of
 Er zit een storing in het remsysteem.
→ Breng de auto onmiddellijk op een veilige plaats
tot stilstand en neem contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitge-
ruste deskundige. Doorr ijden met de auto kan
gevaarlijk zijn.
WaarschuwingslampjeDetails/handelingen
(Geel)
Geeft aan dat er een storing is in:
 Het parkeerremsysteem;
 Het regeneratieve remsysteem; of
 Het elektronisch geregelde remsysteem
→ Laat de auto onmiddellijk nakijken door een
erkende Toyota-dealer of he rsteller/reparateur of
een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 527 Friday, March 22, 2019 11:40 AM
