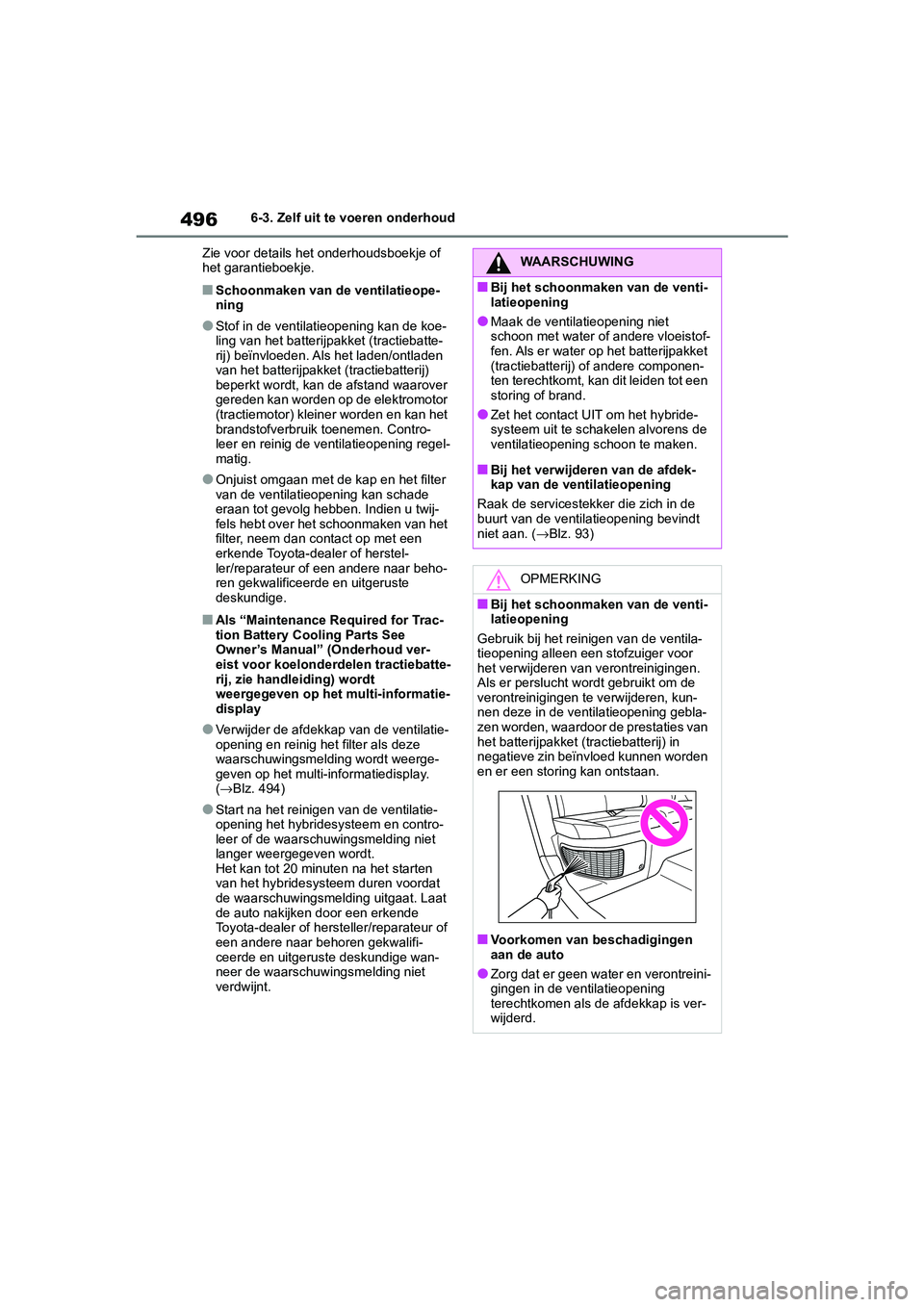

4966-3. Zelf uit te voeren onderhoud
Zie voor details het onderhoudsboekje of
het garantieboekje.
■Schoonmaken van de ventilatieope-
ning
●Stof in de ventilatieopening kan de koe-
ling van het batterijpakket (tractiebatte-
rij) beïnvloeden. Als het laden/ontladen
van het batterijpakket (tractiebatterij)
beperkt wordt, kan de afstand waarover
gereden kan worden op de elektromotor
(tractiemotor) kleiner worden en kan het
brandstofverbruik toenemen. Contro-
leer en reinig de ventilatieopening regel-
matig.
●Onjuist omgaan met de kap en het filter
van de ventilatieopening kan schade
eraan tot gevolg hebben. Indien u twij-
fels hebt over het schoonmaken van het
filter, neem dan contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
■Als “Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual” (Onderhoud ver-
eist voor koelonderdelen tractiebatte-
rij, zie handleiding) wordt
weergegeven op het multi-informatie-
display
●Verwijder de afdekkap van de ventilatie-
opening en reinig het filter als deze
waarschuwingsmelding wordt weerge-
geven op het multi-informatiedisplay.
(→ Blz. 494)
●Start na het reinigen van de ventilatie-
opening het hybridesysteem en contro-
leer of de waarschuwingsmelding niet
langer weergegeven wordt.
Het kan tot 20 minuten na het starten
van het hybridesysteem duren voordat
de waarschuwingsmelding uitgaat. Laat
de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige wan-
neer de waarschuwingsmelding niet
verdwijnt.
WAARSCHUWING
■Bij het schoonmake n van de venti-
latieopening
●Maak de ventilatieopening niet
schoon met water of andere vloeistof-
fen. Als er water op het batterijpakket
(tractiebatterij) of andere componen-
ten terechtkomt, kan dit leiden tot een
storing of brand.
●Zet het contact UIT om het hybride-
systeem uit te schakelen alvorens de
ventilatieopening schoon te maken.
■Bij het verwijderen van de afdek-
kap van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt
niet aan. ( →Blz. 93)
OPMERKING
■Bij het schoonmake n van de venti-
latieopening
Gebruik bij het reinigen van de ventila-
tieopening alleen een stofzuiger voor
het verwijderen van verontreinigingen.
Als er perslucht wordt gebruikt om de
verontreinigingen te verwijderen, kun-
nen deze in de ventilatieopening gebla-
zen worden, waardoor de prestaties van
het batterijpakket (tractiebatterij) in
negatieve zin beïnvloed kunnen worden
en er een storing kan ontstaan.
■Voorkomen van b eschadigingen
aan de auto
●Zorg dat er geen water en verontreini-
gingen in de ventilatieopening
terechtkomen als de afdekkap is ver-
wijderd.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 496 Friday, March 22, 2019 11:40 AM
Page 498 of 622

497
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Verwijderen en plaatsen van rui-
tenwisserblad voor
1 Houd het haakgedeelte van
de ruitenwisserarm vast en til
eerst de ruitenwisser aan bestuur-
derszijde op en daarna de ruiten-
wisser aan passagierszijde.
Laat, als u de ruitenwisserarmen weer in
hun oorspronkelijke stand terugzet, eerst
de ruitenwisser aan passagierszijde zak-
ken en daarna de ruitenwisserarm aan
bestuurderszijde.
2Til de aanslag omhoog met een
sleufkopschroevendraaier, zoals
aangegeven in de afbeelding.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan de
ruitenwisserarm te voorkomen.
●Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt. Laat een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige een
beschadigd filter vervangen door een
nieuw filter.
●Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke posi-
tie.
●Plaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
■Als “Maintenance Required for
Traction Battery Cooling Parts See
Owner’s Manual” (Onderhoud ver-
eist voor koelonderdelen tractie-
batterij, zie handleiding) wordt
weergegeven op het multi-informa-
tiedisplay
Als er met de auto wordt doorgereden
terwijl de waarschuwingsmelding (die
aangeeft dat het laden/ontladen van het
batterijpakket (tractiebatterij) wordt
begrensd) wordt weergegeven, kan het
batterijpakket (tractiebatterij) oververhit
raken waardoor er een storing kan ont-
staan. Reinig de ventilatieopening
onmiddellijk als de waarschuwingsmel-
ding wordt weergegeven.
Ruitenwisserrubber
ver vangen
Voer bij het vervangen van het
ruitenwisserrubber de onder-
staande procedure uit voor
iedere ruitenwisser.
Ruitenwissers voor
A
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 497 Friday, March 22, 2019 11:40 AM
Page 499 of 622

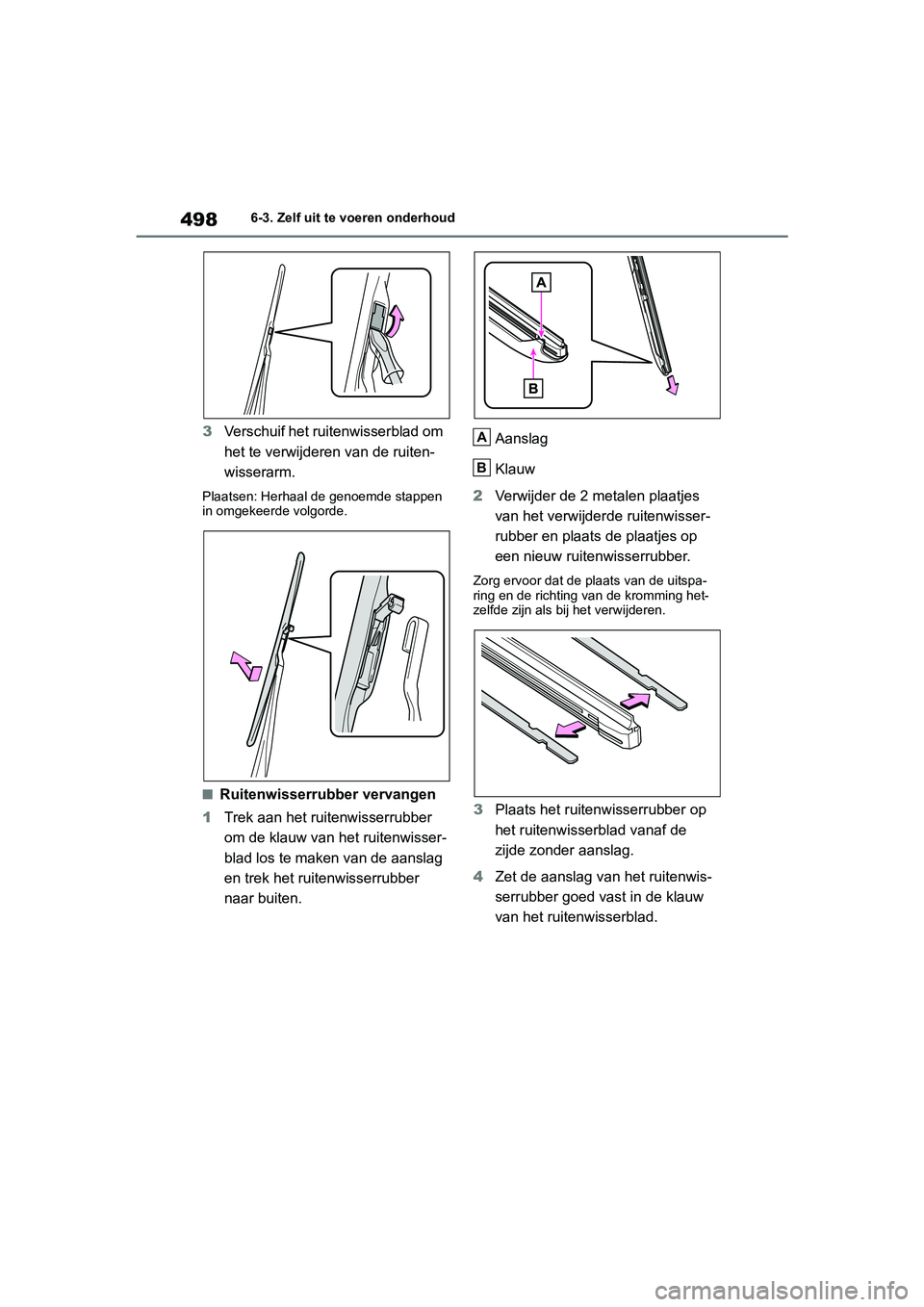

4986-3. Zelf uit te voeren onderhoud
3Verschuif het ruitenwisserblad om
het te verwijderen van de ruiten-
wisserarm.
Plaatsen: Herhaal de genoemde stappen
in omgekeerde volgorde.
■Ruitenwisserrubber vervangen
1 Trek aan het ruitenwisserrubber
om de klauw van het ruitenwisser-
blad los te maken van de aanslag
en trek het ruitenwisserrubber
naar buiten. Aanslag
Klauw
2 Verwijder de 2 metalen plaatjes
van het verwijderde ruitenwisser-
rubber en plaats de plaatjes op
een nieuw ruitenwisserrubber.
Zorg ervoor dat de plaats van de uitspa-
ring en de richting van de kromming het-
zelfde zijn als bij het verwijderen.
3Plaats het ruitenwisserrubber op
het ruitenwisserblad vanaf de
zijde zonder aanslag.
4 Zet de aanslag van het ruitenwis-
serrubber goed vast in de klauw
van het ruitenwisserblad.
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 498 Friday, March 22, 2019 11:40 AM
Page 500 of 622

499
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Beweeg het ruitenwisserblad tot
een klikgeluid is te horen en de
klauw losgaat. Verwijder vervol-
gens het ruitenwisserblad van de
ruitenwisserarm.
2 Trek het ruitenwisserrubber naar
buiten, voorbij de aanslag op het
ruitenwisserblad, en trek het ver-
volgens verder naar buiten totdat
het volledig is verwijderd.
Houd het ruitenwisserblad lichtjes vast
tussen de klauwen, zodat het ruitenwis-
serrubber omhoog kan komen en gemak-
kelijker kan worden verwijderd.
3Verwijder de 2 metalen plaatjes
van het oude ruitenwisserrubber
en plaats ze op het vervangende
ruitenwisserrubber. 4
Plaats het ruitenwisserrubber en
begin hierbij bij de klauw in het
midden van het ruitenwisserblad.
Geleid het ruitenwisserrubber
door de 3 klauwen, zodat het uit
de aanslag steekt en geleid het
ruitenwisserrubber dan door de
laatst overgebleven klauw.
Wanneer u een beetje ruitensproeiervloei-
stof op het ruitenwisserrubber aanbrengt,
kunnen de klauwen gemakkelijker in de
groeven worden geplaatst.
5Controleer of de klauwen van het
ruitenwisserblad in de groeven
van het ruitenwisserrubber zijn
geplaatst.
Als de klauwen van het ruitenwisserblad
niet in de groeven van het ruitenwisser-
rubber zijn geplaatst, pak dan het ruiten-
wisserrubber vast en schuif het een
aantal keer naar voren en achteren om de
klauwen in de groeven te plaatsen.
Til het midden van het ruitenwisserrubber
iets op om ervoor te zorgen dat het rubber
gemakkelijker kan worden verschoven.
Achterruitenwisser
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 499 Friday, March 22, 2019 11:40 AM
Page 501 of 622

5006-3. Zelf uit te voeren onderhoud
6Volg bij het plaatsen van een rui-
tenwisserblad de procedure in
stap 1 in omgekeerde volgorde.
Controleer na het plaatsen van het ruiten-
wisserblad of de verbinding goed geborgd
is.
■Omgaan met het ruitenwisserblad en
ruitenwisserrubber
Onjuist omgaan met de ruitenwisserbladen
of ruitenwisserrubbers kan schade eraan
tot gevolg hebben. Indien u twijfels hebt
over het zelf vervangen van de ruitenwis-
serbladen of ruitenwisserrubbers, neem
dan contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
OPMERKING
■Bij het optillen van de ruitenwis-
sers voor
●Wanneer u de ruitenwisserarmen
optilt van de voorruit, til dan eerst de
ruitenwisser aan bestuurderszijde op
en daarna de wisser aan passagiers-
zijde. Begin, als u de ruitenwisserar-
men weer in hun oorspronkelijke
stand terugzet, aan de passagiers-
zijde.
●Til de ruitenwisser voor niet op aan
het ruitenwisserblad. Anders kan het
ruitenwisserblad vervormd worden.
●Bedien de ruitenwisserhendel niet als
de ruitenwissers voor zijn opgetild.
Als u dat wel doet, raken de ruitenwis-
sers voor mogelijk de motorkap, het-
geen kan resulteren in schade aan de
ruitenwissers voor en/of de motorkap.
■Voorkomen van schade
●Let op dat de klauwen niet bescha-
digd raken bij het vervangen van het
ruitenwisserrubber.
●Plaats, nadat het ruitenwisserblad
van de ruitenwissera rm is verwijderd,
een doek o.i.d. tussen de achterruit
en de ruitenwisserarm om beschadi-
ging van de achterruit te voorkomen.
●Trek niet te hard aan het ruitenwisser-
rubber en vervorm de metalen plaat-
jes ervan niet.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 500 Friday, March 22, 2019 11:40 AM
Page 502 of 622

501
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Als de sleutelbatterij ontladen is
De volgende verschijnselen kunnen zich
voordoen:
●Het Smart entry-syst eem met startknop
(indien aanwezig) en de afstandsbedie-
ning werken niet goed.
●Het bereik van de afstandsbediening zal
kleiner worden.
Leg de volgende zaken klaar voordat
u de batterij vervangt:
Sleufkopschroevendraaier
Kleine sleufkopschroevendraaier
Lithiumbatterij CR2032
■Gebruik een CR2032 lithiumbatterij
●Batterijen zijn verkrijgbaar bij een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige, plaatselijke elektrozaken of
fotospeciaalzaken.
●Vervang de batterij alleen door het door
de fabrikant aanbevolen type.
●Gooi batterijen niet weg, maar lever ze
in als KCA.
1 Maak de borging los en verwijder
de mechanische sleutel.
2 Verwijder het kapje van de sleu-
tel.
Gebruik het juiste formaat schroeven-
draaier. Wanneer u geforceerd wrikt, kan
het kapje beschadigd raken.
Omwikkel het uiteinde van de sleufkop-
schroevendraaier met een doek om
schade aan de sleutel te voorkomen.
3Verwijder de lege batterij met een
kleine sleufkopschroevendraaier.
Bij het verwijderen van het kapje kan de
module van de elektronische sleutel aan
het kapje vastzitten, waardoor de batterij
niet zichtbaar is. Verwijder in dat geval de
module van de elektronische sleutel om
de batterij te kunnen verwijderen.
Plaats een nieuwe batterij met de posi-
tieve aansluiting (+) naar boven.
Batterij
afstandsbediening/
elektronische sleutel
Vervang de batterij door een
nieuw exemplaar als deze ontla-
den raakt.
Zaken die u dient klaar te
leggen
Batterij vervangen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 501 Friday, March 22, 2019 11:40 AM
Page 503 of 622

5026-3. Zelf uit te voeren onderhoud
4Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
1Zet het contact UIT.
2 Open het deksel van de zekerin-
genkast.
Motorruimte: zekeringenkast type
A (indien aanwezig)
Druk de klauwen () en () in om de
borging helemaal ongedaan te maken en
verwijder het deksel.
WAARSCHUWING
■Lege batterijen en andere onderde-
len
Kinderen kunnen deze kleine voorwer-
pen inslikken en daardoor stikken. Houd
deze voorwerpen buiten bereik van kin-
deren. Als u dat niet doet, kan dat leiden
tot ernstig letsel.
■Verklaring voor de elektronische
sleutelbatterij
WAARSCHUWING
ALS DE BATTERIJ DOOR EEN
ONJUIST TYPE BATTERIJ WORDT
VERVANGEN, KAN EEN EXPLOSIE
OPTREDEN.
GOOI BATTERIJEN NI ET WEG, MAAR
LEVER ZE IN ALS KCA.
OPMERKING
■Voor een goede werking na het
vervangen van de batterij
Houd u aan de volgende voorzorgs-
maatregelen om ongevallen te voorko-
men:
●Zorg altijd dat uw handen droog zijn.
Door vocht kan de batterij gaan corro-
deren.
●Voorkom dat andere onderdelen in de
afstandsbediening worden aange-
raakt of bewogen.
●Verbuig de aansluitingen van de bat-
terij niet.
Controleren en
ver vangen van
zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat
een zekering is doorgebrand.
Controleer in dat geval de des-
betreffende zekering en vervang
deze indien nodig.
Controleren en vervangen
van zekeringen
AB
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 502 Friday, March 22, 2019 11:40 AM
Page 504 of 622
503
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

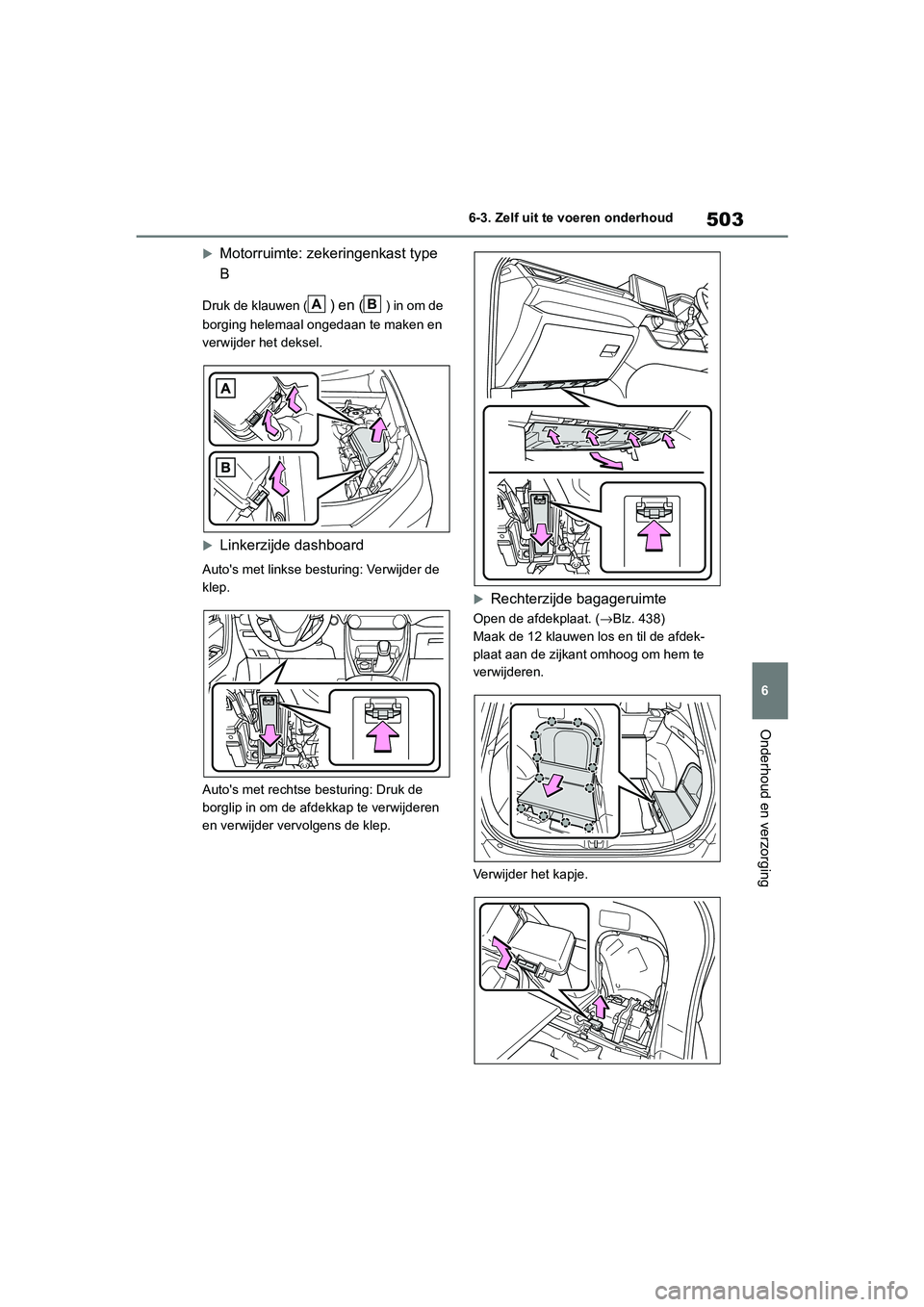

Motorruimte: zekeringenkast type
B
Druk de klauwen () en () in om de
borging helemaal ongedaan te maken en
verwijder het deksel.
Linkerzijde dashboard
Auto's met linkse besturing: Verwijder de
klep.
Auto's met rechtse besturing: Druk de
borglip in om de afdekkap te verwijderen
en verwijder vervolgens de klep.
Rechterzijde bagageruimte
Open de afdekplaat. ( →Blz. 438)
Maak de 12 klauwen los en til de afdek-
plaat aan de zijkant omhoog om hem te
verwijderen.
Verwijder het kapje.
AB
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 503 Friday, March 22, 2019 11:40 AM
