2483-4. Verstellen van het stuurwiel en de spiegels
Controlelampje camera
Geeft aan dat de camera normaal werkt.
Displayzone icoon
Geeft iconen, enz. weer ( →Blz. 249)
Toets menu/invoeren
Druk op deze toets om de iconen weer te
geven of een item te selecteren.
Selectietoets
Druk op deze toets om de cursor te bewe-
gen of de afbeelding aan te passen.
Hendel
Bedien de hendel om te schakelen tussen
de modus voor de digitale spiegel en de
modus voor de optische spiegel.
Bedien de hendel om te schakelen
tussen de modus voor de digitale
spiegel en de modus voor de opti-
sche spiegel. 1
Modus digitale spiegel
Geeft een beeld weer van het gebied ach-
ter de auto.
gaat branden in deze modus.
2Modus optische spiegel
Hiermee wordt het display van de digitale
binnenspiegel uitgeschakeld, waardoor
de spiegel kan worden gebruikt als opti-
sche spiegel.
■Werkingsvoorwaarde modus digitale
spiegel
Het contact wo rdt AAN gezet.
Wanneer het contact van AAN UIT of in
stand ACC wordt gezet, verdwijnt het
beeld na enkele seconden.
■Bij gebruik van de digitale binnen-
spiegel in de modus digitale spiegel
●Als het weergegeven beeld moeilijk te
zien is doordat licht reflecteert op de
digitale binnenspiegel, de camera vuil is
of doordat u last hebt van de lichten van
een achterligger of het weergegeven
beeld, schakel dan over naar de modus
optische spiegel.
●Als de achterklep is geopend, wordt het
beeld van de digitale binnenspiegel
mogelijk niet goed weergegeven. Con-
troleer voor het rijden of de achterklep is
gesloten.
●Als het display moeilijk te zien is door
gereflecteerd licht, sluit dan het elek-
trisch bedienbare zonnescherm van het
panoramadak (indien aanwezig).
●De volgende verschijnselen kunnen zich
voordoen bij het rijden in het donker,
WAARSCHUWING
●Het bereik van het beeld dat wordt
weergegeven door de digitale binnen-
spiegel verschilt van dat van de opti-
sche spiegel. Controleer daarom dit
verschil vóór het rijden.

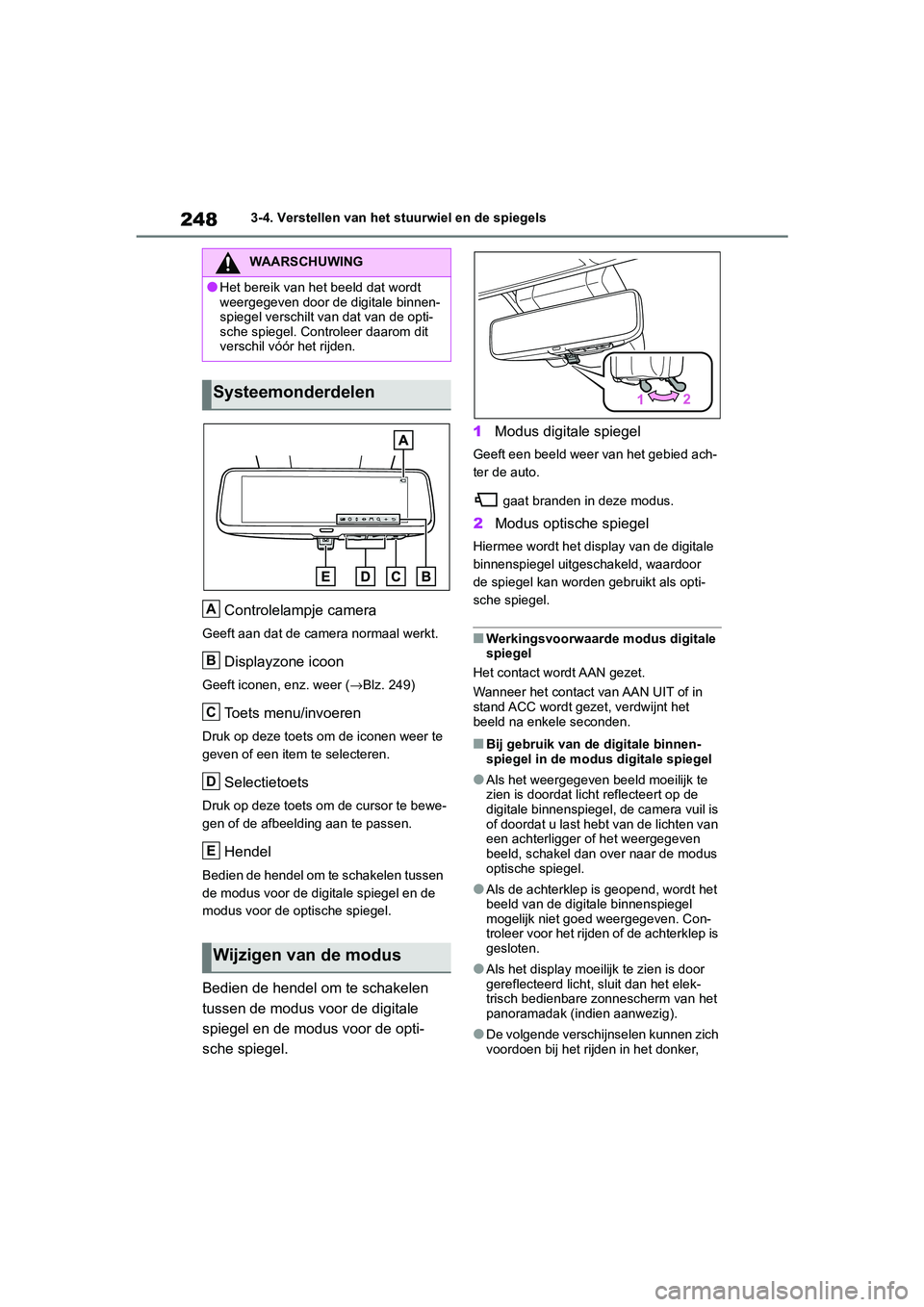

Systeemonderdelen
Wijzigen van de modus
A
B
C
D
E
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 248 Friday, March 22, 2019 11:40 AM

249
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
zoals 's nachts. Geen van deze ver-
schijnselen duidt op een storing.
• De kleuren van de objecten in het weer- gegeven beeld verschillen mogelijk van
de daadwerkelijke kleuren.
• Afhankelijk van de hoogte van de lichten van de achterligger, wordt het gebied
rondom de auto wit en wazig weergege-
ven.
• Automatische aanpassing van het beeld
voor een helder omgevingsbeeld kan
flikkeringen veroorzaken.
Als het weergegeven beeld moeilijk te zien
is of als u last hebt van flikkeringen, scha-
kel dan over naar de modus optische spie-
gel.
●De digitale binnenspiegel wordt mogelijk
heet wanneer de modus digitale spiegel
is ingeschakeld.
Dit duidt niet op een storing.
●Afhankelijk van uw fysieke conditie of
leeftijd duurt het mogelijk langer dan
gebruikelijk om op het weergegeven
beeld te focussen. Schakel in dit geval
over naar de modus optische spiegel.
●Laat passagiers tijdens het rijden niet
naar het weergegeven beeld staren,
omdat ze anders wagenziek kunnen
worden.
■Afstellen van de hoogte van de
spiegel
De hoogte van de binnenspiegel kan
worden afgestemd op uw houding
achter het stuur.
Schakel de modus optische spiegel
in en stel de hoogte van de binnen-
spiegel af door de spiegel omhoog of
omlaag te bewegen.
■Display-instellingen (modus
digitale spiegel)
De instellingen van het display in de
modus digitale spiegel, het aan-/uit-
zetten van de automatische antiver-
blindingsstand, enz. kunnen worden
gewijzigd.
1 Druk op de toets menu/invoeren.
De iconen worden weergegeven.
2Druk op / van de
selectietoetsen om het gewenste
icoon te selecteren en druk op de
toets menu/invoeren.
3 Druk op / van de
selectietoetsen om de instelling te
wijzigen en druk op de toets
menu/invoeren.
Wanneer u of inschakelt/uit-
schakelt, druk dan op /
van de selectietoetsen om (aan) of
Afstellen van de spiegel
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 249 Friday, March 22, 2019 11:40 AM

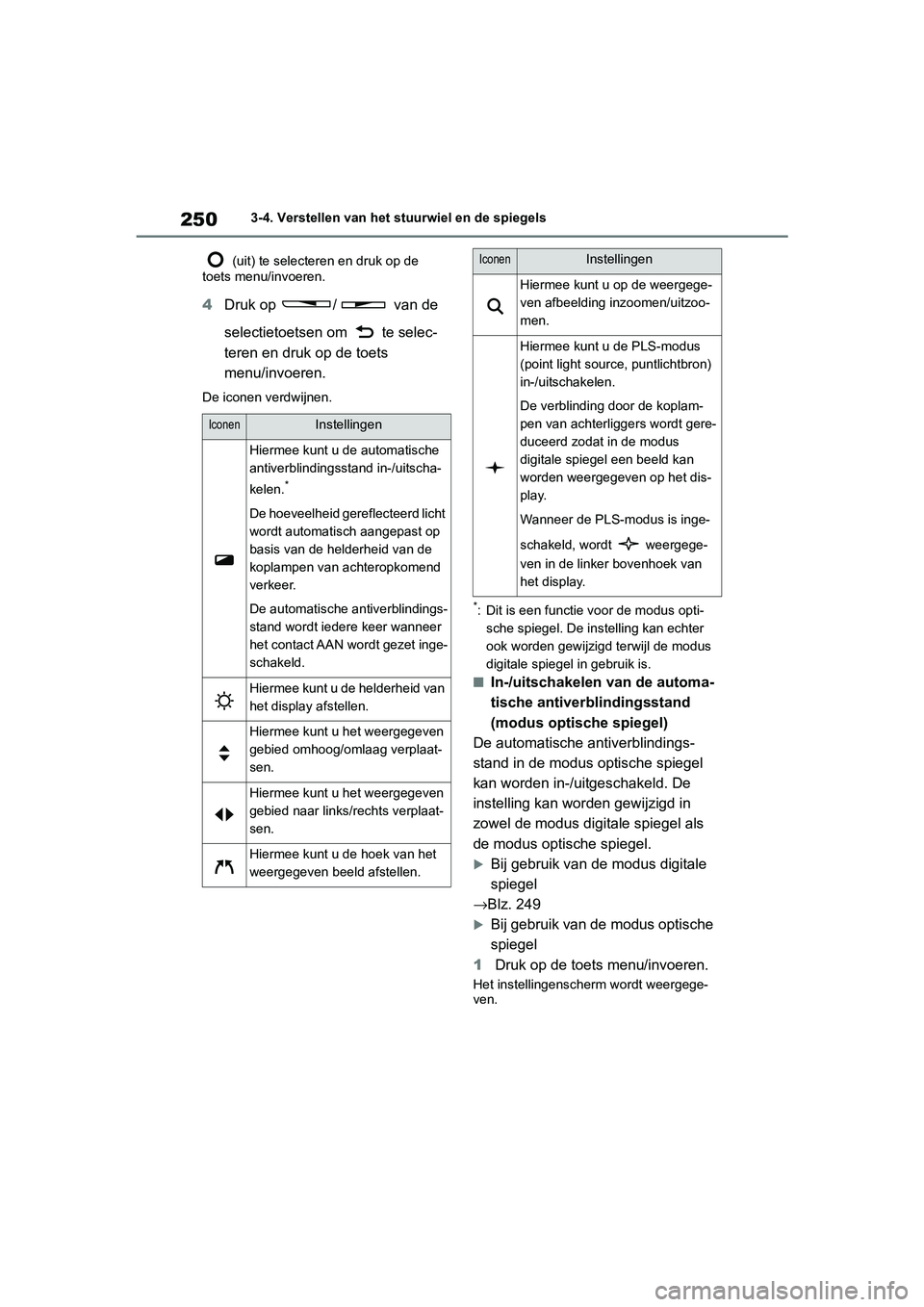

2503-4. Verstellen van het stuurwiel en de spiegels
(uit) te selecteren en druk op de
toets menu/invoeren.
4 Druk op / van de
selectietoetsen om te selec-
teren en druk op de toets
menu/invoeren.
De iconen verdwijnen.
*: Dit is een functie voor de modus opti-
sche spiegel. De instelling kan echter
ook worden gewijzigd terwijl de modus
digitale spiegel in gebruik is.
■In-/uitschakelen van de automa-
tische antiverblindingsstand
(modus optische spiegel)
De automatische antiverblindings-
stand in de modus optische spiegel
kan worden in-/uitgeschakeld. De
instelling kan worden gewijzigd in
zowel de modus digitale spiegel als
de modus optische spiegel.
Bij gebruik van de modus digitale
spiegel
→Blz. 249
Bij gebruik van de modus optische
spiegel
1 Druk op de toets menu/invoeren.
Het instellingenscherm wordt weergege-
ven.
IconenInstellingen
Hiermee kunt u de automatische
antiverblindingsstand in-/uitscha-
kelen.
*
De hoeveelheid gereflecteerd licht
wordt automatisch aangepast op
basis van de helderheid van de
koplampen van achteropkomend
verkeer.
De automatische antiverblindings-
stand wordt iedere keer wanneer
het contact AAN wordt gezet inge-
schakeld.
Hiermee kunt u de helderheid van
het display afstellen.
Hiermee kunt u het weergegeven
gebied omhoog/omlaag verplaat-
sen.
Hiermee kunt u het weergegeven
gebied naar links/rechts verplaat-
sen.
Hiermee kunt u de hoek van het
weergegeven beeld afstellen.
Hiermee kunt u op de weergege-
ven afbeelding inzoomen/uitzoo-
men.
Hiermee kunt u de PLS-modus
(point light source, puntlichtbron)
in-/uitschakelen.
De verblinding door de koplam-
pen van achterliggers wordt gere-
duceerd zodat in de modus
digitale spiegel een beeld kan
worden weergegeven op het dis-
play.
Wanneer de PLS-modus is inge-
schakeld, wordt weergege-
ven in de linker bovenhoek van
het display.
IconenInstellingen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 250 Friday, March 22, 2019 11:40 AM

251
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
2
Druk op / van de
selectietoetsen om (aan) of
(uit) te selecteren en druk op
de toets menu/invoeren.
De iconen verdwijnen.
■Instellen van het display (modus digi-
tale spiegel)
●De iconen verdwijnen als gedurende ten
minste 10 seconden geen toets wordt
bediend.
●Als het weergegeven beeld is ingesteld,
lijkt het mogelijk vervormd. Dit duidt niet
op een storing.
●Als de helderheid van de digitale bin-
nenspiegel te hoog is ingesteld, kunnen
uw ogen vermoeid raken. Stel de digi-
tale binnenspiegel in op een geschikte
helderheid. Als uw ogen vermoeid
raken, schakel dan over naar de modus
optische spiegel.
●De helderheid van de digitale binnen-
spiegel wordt automatisch aangepast
overeenkomstig de helderheid van het
gebied voor uw auto.
■Voorkomen van storingen in de licht-
sensoren
Raak de lichtsensoren niet aan en bedek
ze niet, om te voorkomen dat er storingen
in ontstaan.
■Schoonmaken van het spiege-
loppervlak
Als het spiegeloppervlak vuil is, is het
beeld op het display mogelijk moeilijk
te zien.
Reinig het spiegeloppervlak voorzich-
tig met een zachte, droge doek.
■Schoonmaken van de camera
Als de cameralens vuil is, is het weer-
gegeven beeld mogelijk niet helder.
Reinig in dat geval de lens met een
zachte, vochtige doek.
WAARSCHUWING
Neem de volgende voorzorgsmaatrege-
len in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan ernstig letsel tot
gevolg hebben.
■Tijdens het rijden●Verstel de digitale binnenspiegel niet
tijdens het rijden en pas ook de dis-
play-instellingen niet aan.
Breng de auto tot stilstand en bedien
de bedieningstoetsen van de digitale
binnenspiegel.
Als u dat niet doet, kunt u een stuur-
fout maken, waardoor een ongeval
kan ontstaan.
●Let altijd op de omgeving van de
auto.
Het formaat van de voertuigen en
andere objecten lijkt mogelijk anders in
de modus digitale spiegel en de modus
optische spiegel.
Let bij het achteruitrijden rechtstreeks
op de veiligheid van het gebied rondom
de auto, met name achter de auto.
Bovendien lijkt de omgeving mogelijk
schemerig wanneer een voertuig in het
donker, zoals 's nachts, van achteren
nadert.
Schoonmaken van de
digitale binnenspiegel
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 251 Friday, March 22, 2019 11:40 AM

2523-4. Verstellen van het stuurwiel en de spiegels

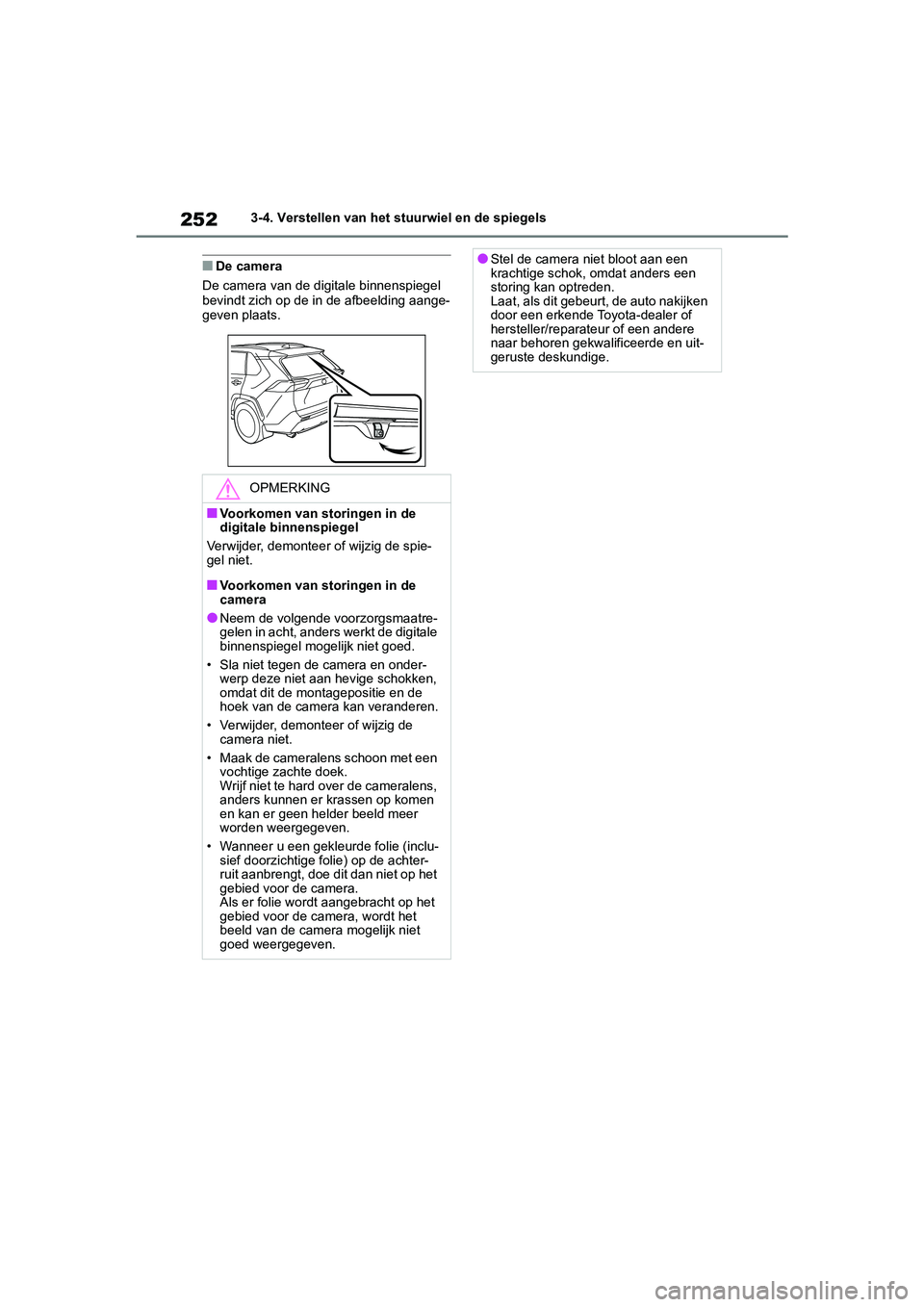

■De camera
De camera van de digitale binnenspiegel
bevindt zich op de in de afbeelding aange-
geven plaats.
OPMERKING
■Voorkomen van storingen in de
digitale binnenspiegel
Verwijder, demonteer of wijzig de spie-
gel niet.
■Voorkomen van storingen in de
camera
●Neem de volgende voorzorgsmaatre-
gelen in acht, anders werkt de digitale
binnenspiegel mogelijk niet goed.
• Sla niet tegen de camera en onder- werp deze niet aan hevige schokken,
omdat dit de montagepositie en de
hoek van de camera kan veranderen.
• Verwijder, demonteer of wijzig de camera niet.
• Maak de cameralens schoon met een vochtige zachte doek.
Wrijf niet te hard over de cameralens,
anders kunnen er krassen op komen
en kan er geen helder beeld meer
worden weergegeven.
• Wanneer u een gekleurde folie (inclu- sief doorzichtige folie) op de achter-
ruit aanbrengt, doe dit dan niet op het
gebied voor de camera.
Als er folie wordt aangebracht op het
gebied voor de camera, wordt het
beeld van de camera mogelijk niet
goed weergegeven.
●Stel de camera niet bloot aan een
krachtige schok, omdat anders een
storing kan optreden.
Laat, als dit gebeurt, de auto nakijken
door een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uit-
geruste deskundige.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 252 Friday, March 22, 2019 11:40 AM

253
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden

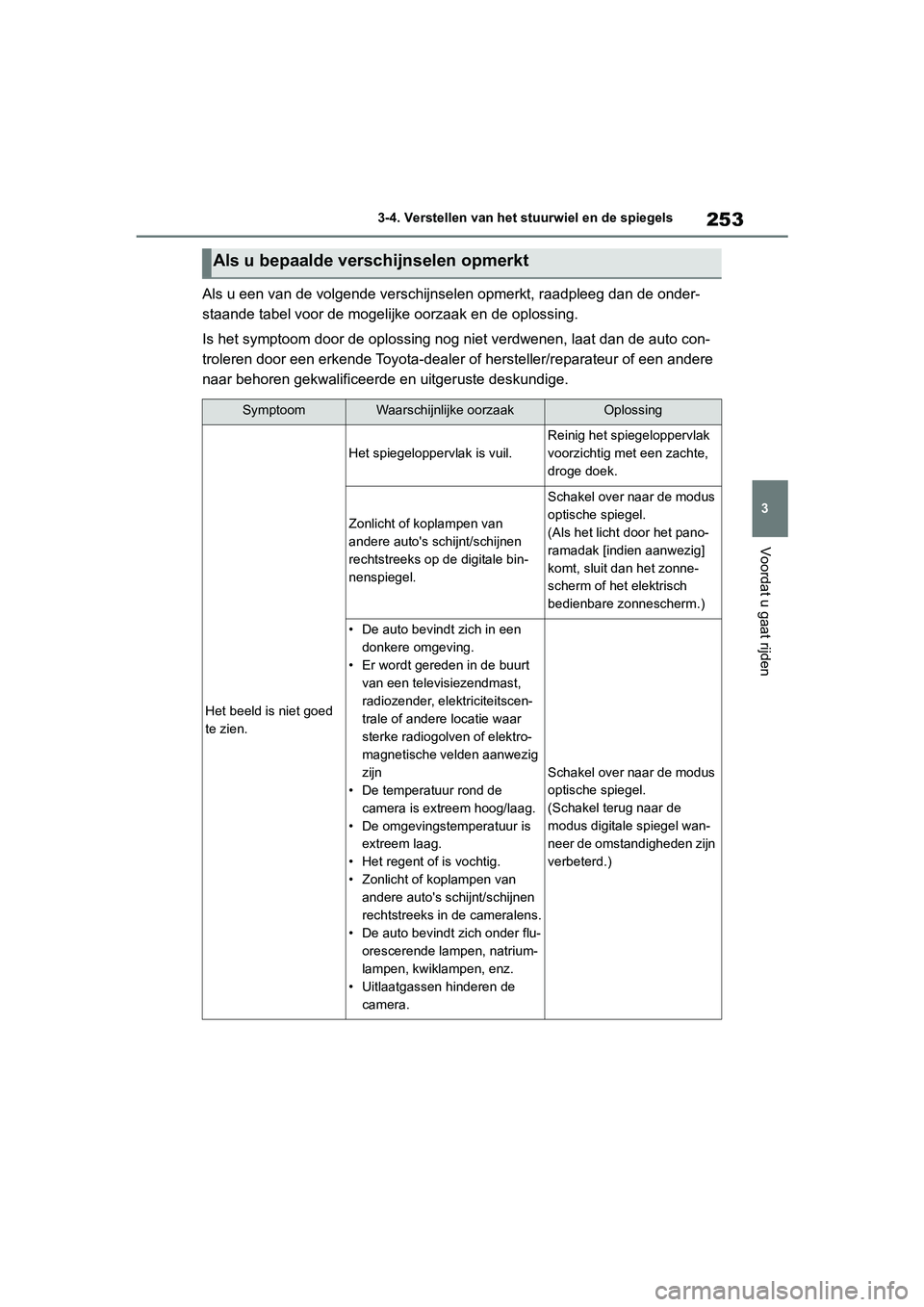

Als u een van de volgende verschijnselen opmerkt, raadpleeg dan
de onder-
staande tabel voor de mogelijke oorzaak en de oplossing.
Is het symptoom door de oplossing nog niet verdwenen, laat dan de auto con-
troleren door een erkende Toyota-dealer of hersteller/reparateu r of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
Als u bepaalde verschijnselen opmerkt
SymptoomWaarschijnlijke oorzaakOplossing
Het beeld is niet goed
te zien.
Het spiegeloppervlak is vuil.
Reinig het spiegeloppervlak
voorzichtig met een zachte,
droge doek.
Zonlicht of koplampen van
andere auto's schijnt/schijnen
rechtstreeks op de digitale bin-
nenspiegel.
Schakel over naar de modus
optische spiegel.
(Als het licht door het pano-
ramadak [indien aanwezig]
komt, sluit dan het zonne-
scherm of het elektrisch
bedienbare zonnescherm.)
• De auto bevindt zich in een donkere omgeving.
• Er wordt gereden in de buurt
van een televisiezendmast,
radiozender, elektriciteitscen-
trale of andere locatie waar
sterke radiogolven of elektro-
magnetische velden aanwezig
zijn
• De temperatuur rond de
camera is extreem hoog/laag.
• De omgevingstemperatuur is extreem laag.
• Het regent of is vochtig.
• Zonlicht of koplampen van andere auto's schijnt/schijnen
rechtstreeks in de cameralens.
• De auto bevindt zich onder flu- orescerende lampen, natrium-
lampen, kwiklampen, enz.
• Uitlaatgassen hinderen de camera.
Schakel over naar de modus
optische spiegel.
(Schakel terug naar de
modus digitale spiegel wan-
neer de omstandigheden zijn
verbeterd.)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 253 Friday, March 22, 2019 11:40 AM

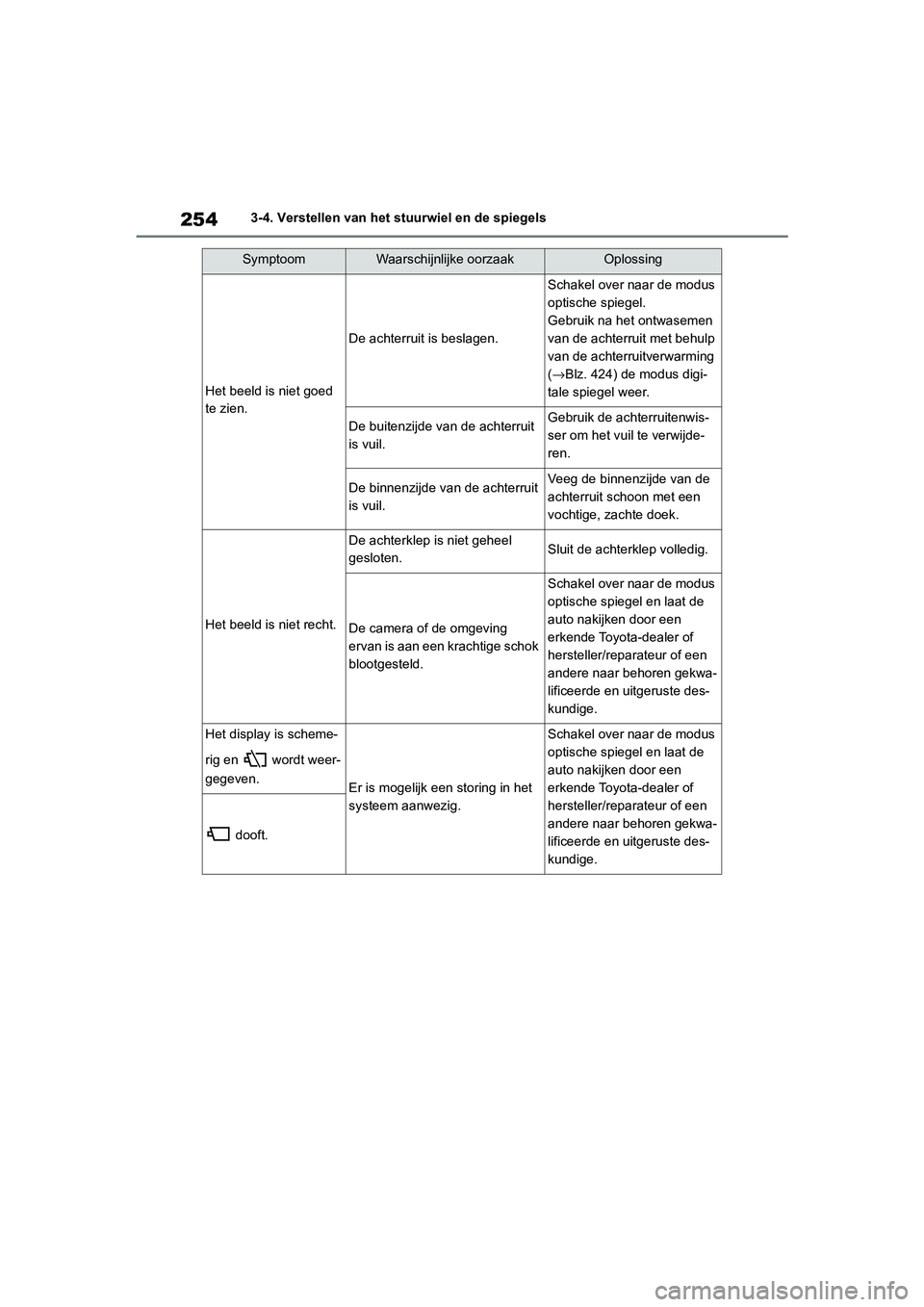

2543-4. Verstellen van het stuurwiel en de spiegels
Het beeld is niet goed
te zien.
De achterruit is beslagen.
Schakel over naar de modus
optische spiegel.
Gebruik na het ontwasemen
van de achterruit met behulp
van de achterruitverwarming
(→Blz. 424) de modus digi-
tale spiegel weer.
De buitenzijde van de achterruit
is vuil.Gebruik de achterruitenwis-
ser om het vuil te verwijde-
ren.
De binnenzijde van de achterruit
is vuil.Veeg de binnenzijde van de
achterruit schoon met een
vochtige, zachte doek.
Het beeld is niet recht.
De achterklep is niet geheel
gesloten.Sluit de achterklep volledig.
De camera of de omgeving
ervan is aan een krachtige schok
blootgesteld.
Schakel over naar de modus
optische spiegel en laat de
auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
Het display is scheme-
rig en wordt weer-
gegeven.
Er is mogelijk een storing in het
systeem aanwezig.
Schakel over naar de modus
optische spiegel en laat de
auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
dooft.
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 254 Friday, March 22, 2019 11:40 AM

255
3
3-4. Verstellen van het stuurwiel en de spiegels
Voordat u gaat rijden
wordt weergege-
ven.
De digitale binnenspiegel is
extreem warm.
(Het display wordt geleidelijk aan
schemeriger. Als de tempera-
tuur blijft stijgen, wordt de digitale
binnenspiegel uitgeschakeld.)
Het wordt aangeraden om de
temperatuur in het interieur
terug te brengen om de tem-
peratuur van de spiegel terug
te brengen.
( verdwijnt wanneer de
spiegel afkoelt.)
Als niet verdwijnt, ook al
is de spiegel koud, laat dan
de auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
De hendel kan niet
goed worden bediend.De hendel is mogelijk defect.
Schakel over naar de modus
optische spiegel en laat de
auto nakijken door een
erkende Toyota-dealer of
hersteller/reparateur of een
andere naar behoren gekwa-
lificeerde en uitgeruste des-
kundige.
(Houd de toets menu/invoe-
ren gedurende ongeveer 10
seconden ingedrukt om naar
de modus optische spiegel
over te schakelen.)
SymptoomWaarschijnlijke oorzaakOplossing
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 255 Friday, March 22, 2019 11:40 AM
