4646-3. Zelf uit te voeren onderhoud
1Trek de ontgrendelingshendel van
de motorkap naar u toe.
De motorkap zal iets omhoog springen.
2Druk de veiligheidshaak naar links
en open de motorkap. 3
De motorkap kan worden openge-
houden door de steun in de ope-
ning van de kap te zetten.
Motorkap
Ontgrendelen van de motorkap
vanuit het interieur.
Openen van de motorkap
WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht
en vergrendeld is.
Als de motorkap niet goed vergrendeld
is, kan hij tijdens het rijden onverwacht
opengaan, waardoor een ongeval kan
ontstaan met mogelijk ernstig letsel tot
gevolg.
■Na plaatsing van de steun in de
opening
Zorg ervoor dat de steun goed in de
opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op
uw hoofd of lichaam valt.
■Bij het sluiten van de motorkap
Let bij het sluiten van de motorkap goed
op dat er geen vingers, enz. bekneld
raken.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 464 Friday, March 22, 2019 11:40 AM
Page 466 of 622
465
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Vo o r
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te
drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten
zonder dat de steun goed is vastgezet,
kan de motorkap verbogen raken.

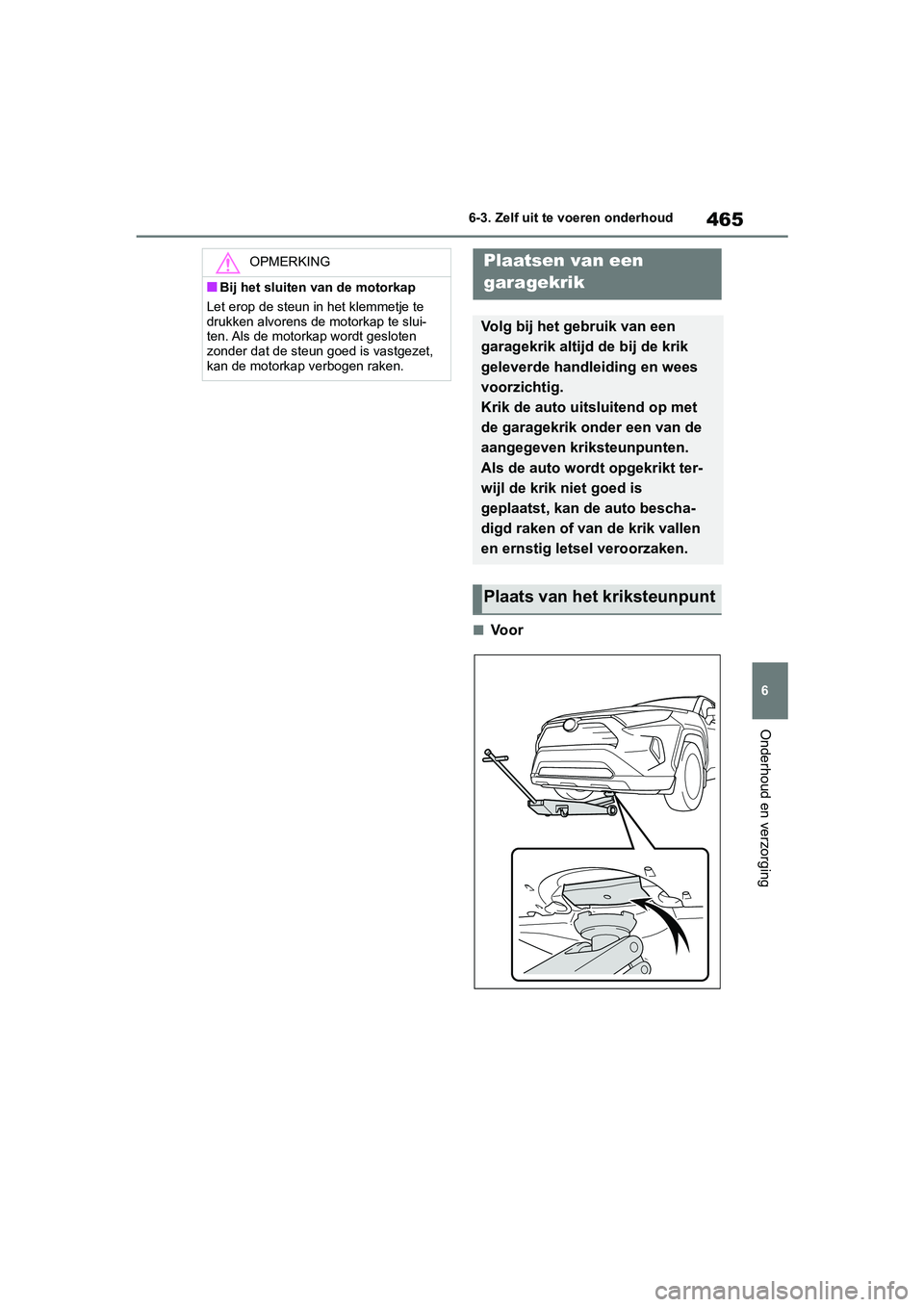

Plaatsen van een
garagekrik
Volg bij het gebruik van een
garagekrik altijd de bij de krik
geleverde handleiding en wees
voorzichtig.
Krik de auto uitsluitend op met
de garagekrik onder een van de
aangegeven kriksteunpunten.
Als de auto wordt opgekrikt ter-
wijl de krik niet goed is
geplaatst, kan de auto bescha-
digd raken of van de krik vallen
en ernstig letsel veroorzaken.
Plaats van het kriksteunpunt
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 465 Friday, March 22, 2019 11:40 AM
Page 467 of 622
4666-3. Zelf uit te voeren onderhoud

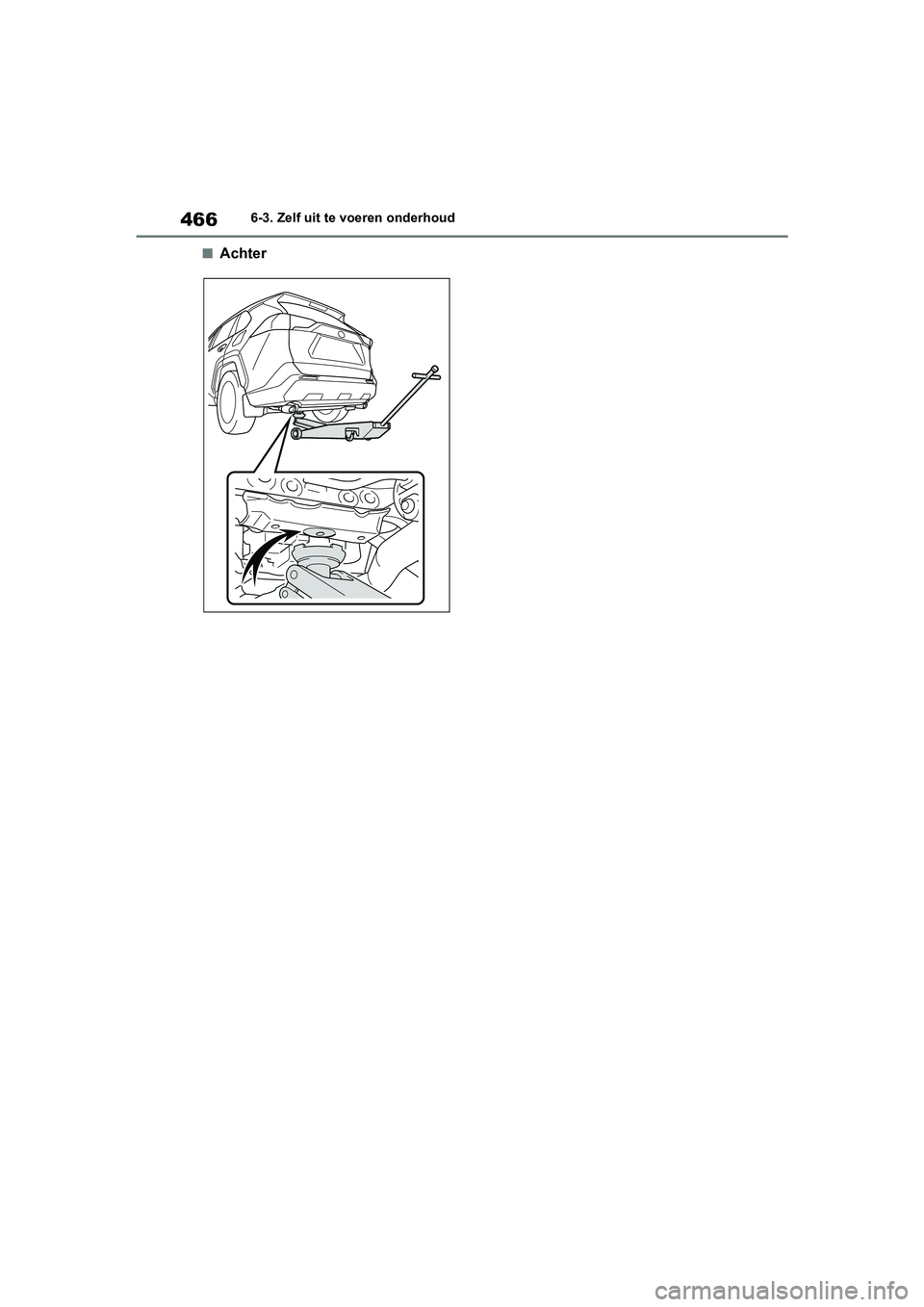

■Achter
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 466 Friday, March 22, 2019 11:40 AM
Page 468 of 622
467
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Zekeringenkast (indien aanwezig) (
→Blz. 502)
Motorolievuldop ( →Blz. 467)
Oliepeilstok ( →Blz. 467)
Radiateur ( →Blz. 470)
Elektrische koelventilator
Condensor ( →Blz. 470)
Koelvloeistofreservoir vermogensregeleenheid ( →Blz. 470)
Sproeierreservoir ( →Blz. 471)
Koelvloeistofreservoir ( →Blz. 469)
■12V-accu
→ Blz. 472
Controleer het oliepeil met behulp
van de peilstok bij bedrijfswarme,
afgezette motor.

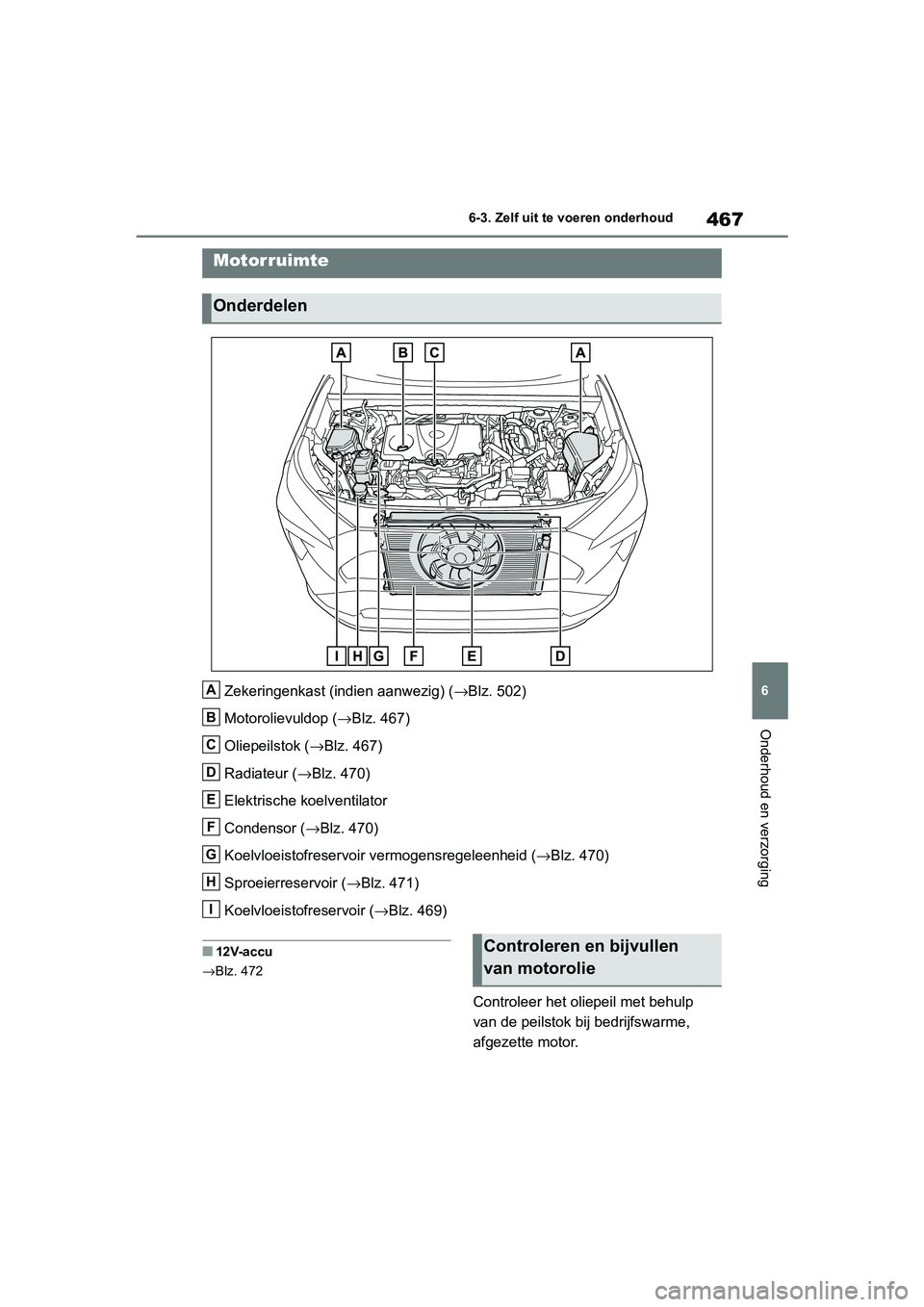

Motorruimte
Onderdelen
A
B
C
D
E
F
G
H
I
&
