2019 TOYOTA RAV4 HYBRID high beam

3INHOUDSOPGAVE
1
6 5
4
3
2
8
7
3-5. Openen en sluiten van de ruiten en het schuifdak
Elektrisch bedienbare ruiten ................................... 258
Panoramadak ........................ 261
4-1. Voordat u gaat rijden Rijden met de auto ................ 266
Lading en bagage.. ................272
Rijden met een aanhangwagen (Armenië,
Azerbeidzjan en Georgië) ... 273
Rijden met een aanhangwagen (behalve
Armenië, Azerbeidzjan
en Georgië) ......................... 274
4-2. Rijprocedures Startknop ............................... 283
EV-modus .............................. 287
Hybridetransmissie ................ 289
Richtingaanwijzer- schakelaar ........................... 293
Parkeerrem............................ 294
Brake Hold............................. 297
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ..................... 300
Automatic High Beam............ 302
Schakelaar mistlampen ......... 305
Ruitenwissers en -sproeiers .. 306
Achterruitenwisser en -sproeier .............................. 309
4-4. Tanken Openen van de tankdop ........ 3114-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense.............. 313
PCS (Pre-Crash Safety-systeem) ..................325
LTA (Lane Tracing Assist) ...... 333
RSA (Road Sign Assist) ......... 342
Dynamic Radar Cruise Control met volledig
snelheidsbereik ................... 346
Cruise control ........................ 357
Snelheidsbegrenzer............... 360
BSM (Blind Spot Monitor) ...... 362
Toyota Parking Assist-sensor ....................... 378
PKSB (Parking Support Brake) .................... 386
Parking Support Brake-functie (voor
stilstaande objecten) ........... 391
Parking Support Brake-functie (voor voertuigen die
achterlangs rijden) ............... 397
Rijmodusselectieschakelaar .. 401
Trail-modus (AWD-uitvoeringen) ............. 403
GPF-systeem (benzineroetfilter) ................ 405
Ondersteunende systemen ...406
4-6. Rijtips Rijden met een hybrideauto... 413
Rijden in de winter ................. 415
Voorzorgsmaatregelen bij terreinauto's ....

................418
4Rijden
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 3 Friday, March 22, 201 9 11:40 AM

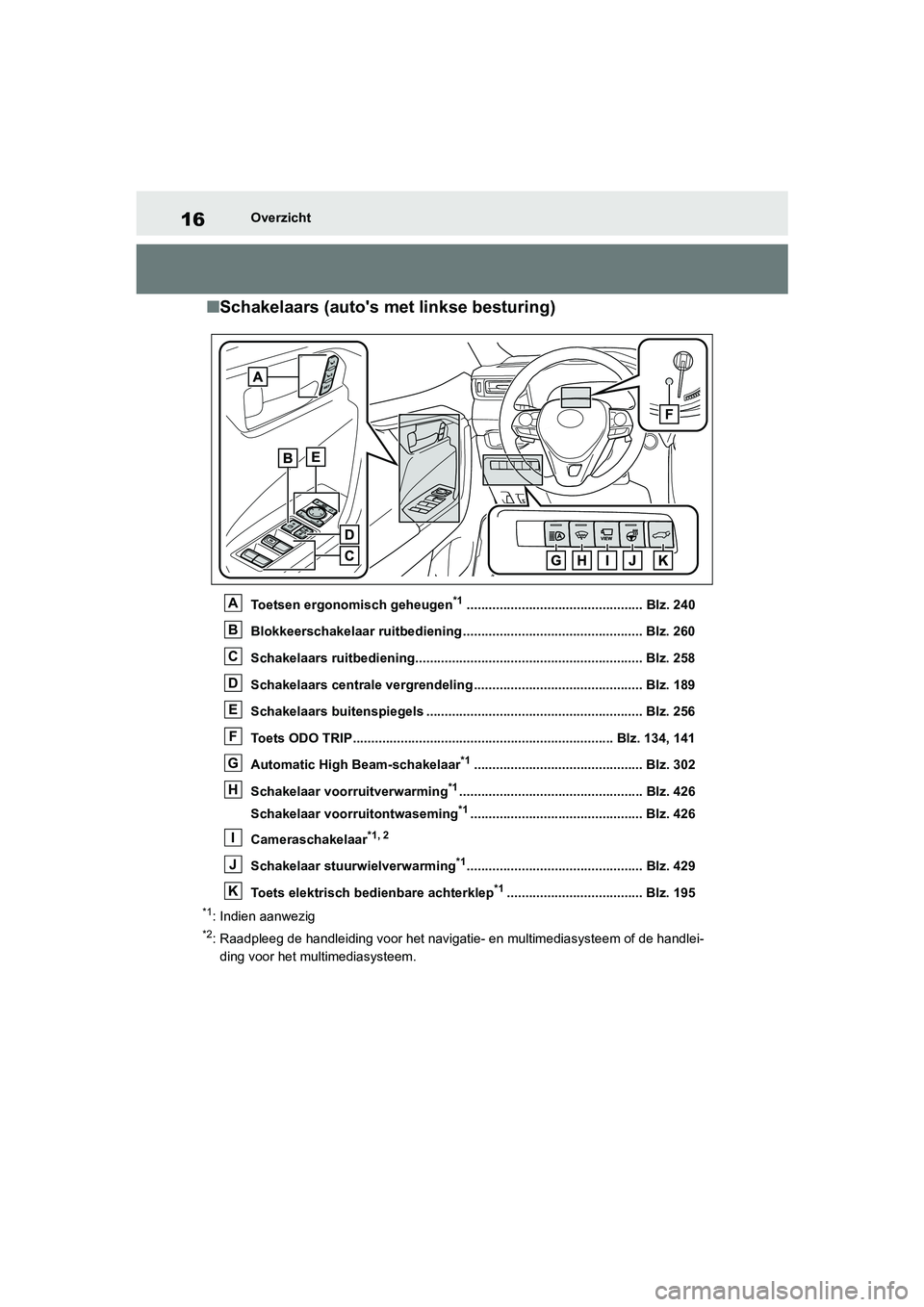

16Overzicht
■Schakelaars (auto's met linkse besturing)
Toetsen ergonomisch geheugen*1................................................ Blz. 240
Blokkeerschakelaar ruitbediening ............................... .................. Blz. 260
Schakelaars ruitbediening...................................... ........................ Blz. 258
Schakelaars centrale vergrendeling ............................. ................. Blz. 189
Schakelaars buitenspiegels ..................................... ...................... Blz. 256
Toets ODO TRIP................................................. ...................... Blz. 134, 141
Automatic High Beam-schakelaar
*1.............................................. Blz. 302
Schakelaar voorruitverwarming
*1.................................................. Blz. 426
Schakelaar voorr uitontwaseming
*1............................................... Blz. 426
Cameraschakelaar
*1, 2
Schakelaar stuurwielverwarming*1................................................ Blz. 429
Toets elektrisch bed ienbare achterklep
*1..................................... Blz. 195
*1: Indien aanwezig
*2: Raadpleeg de handleiding voor het navigatie- en multimediasyst eem of de handlei-
ding voor het multimediasysteem.
A
B
C
D
E
F
G
H
I
J
K
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 16 Friday, March 22, 2019 11:40 AM

24Overzicht
■Schakelaars (auto's met rechtse besturing)
Toets ODO TRIP................................................. ...................... Blz. 134, 141
Toetsen ergonomisch geheugen
*1................................................ Blz. 240
Schakelaars buitenspiegels ..................................... ...................... Blz. 256
Blokkeerschakelaar ruitbediening ............................... .................. Blz. 260
Schakelaars ruitbediening...................................... ........................ Blz. 258
Schakelaars centrale vergrendeling ............................. ................. Blz. 189
Automatic High Beam-schakelaar
*1.............................................. Blz. 302
Cameraschakelaar
*1, 2
Schakelaar voorruitverwarming*1.................................................. Blz. 426
Schakelaar voorr uitontwaseming
*1............................................... Blz. 426
Schakelaar stuurwielverwarming
*1................................................ Blz. 429
Toets elektrisch bed ienbare achterklep
*1..................................... Blz. 195
*1: Indien aanwezig
*2: Raadpleeg de handleiding voor het navigatie- en multimediasyst eem of de handlei-
ding voor het multimediasysteem.
A
B
C
D
E
F
G
H
I
J
K
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 24 Friday, March 22, 2019 11:40 AM

129
2
2-1. Instrumentenpaneel
Voertuigstatusinformatie en controlelampjes
reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
*2: Dit lampje brandt op het multi-informa-
tiedisplay en er wordt een melding
weergegeven.
*3: Het controlelampje Toyota Parking Assist-sensor OFF gaat branden wan-
neer het contact AAN wordt gezet, ter-
wijl de Toyota Parking Assist-sensor is
ingeschakeld. Het gaat na enkele
seconden uit.
De controlelampjes informeren de
bestuurder over de bedrijfsstatus van
de verschillende systemen van de
auto.
WAARSCHUWING
■Als een waarschuwingslampje van
een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssys-
teem zoals het ABS of het waarschu-
wingslampje SRS niet gaat branden als
u het hybridesysteem start, kan dat
betekenen dat de ze systemen niet
beschikbaar zijn om u te beschermen in
geval van een ongeval, waardoor ern-
stig letsel zou kunnen ontstaan. Laat,
als dit gebeurt, de auto onmiddellijk
nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
Controlelampjes
Controlelampje richtingaan-
wijzers ( →Blz. 293)
Controlelampje achterlicht
(→ Blz. 300)
Controlelampje grootlicht
(→ Blz. 301)
Controlelampje Automatic
High Beam-systeem (indien
aanwezig) ( →Blz. 302)
Controlelampje mistlampen
voor (indien aanwezig)
(→ Blz. 305)
Controlelampje mistachterlicht
(indien aanwezig) ( →Blz. 305)
Controlelampje Smart entry-
systeem met startknop
*1
(indien aanwezig) ( →Blz. 283)
Controlelampje cruise control
(→ Blz. 346, 357)
Controlelampje Dynamic
Radar Cruise Control (indien
aanwezig) ( →Blz. 346)
Controlelampje cruise control
SET ( →Blz. 346, 357)
Controlelampje snelheidsbe-
grenzer (indien aanwezig)
(→ Blz. 360)
Controlelampje LTA
*2 (indien
aanwezig) ( →338)
Controlelampje Toyota Par-
king Assist-sensor OFF
*3, 4
(indien aanwezig) ( →Blz. 379)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 129 Friday, March 22, 2019 11:40 AM

4
265
4
Rijden
Rijden
4-1. Voordat u gaat rijdenRijden met de aut o ..............266
Lading en bagage ............... 272
Rijden met een aanhangwagen (Armenië,
Azerbeidzjan en
Georgië) ............................ 273
Rijden met een aanhangwagen (behalve
Armenië, Azerbeidzjan
en Georgië) ....................... 274
4-2. Rijprocedures Startknop ............................. 283
EV-modus............................ 287
Hybridetransmissie.............. 289
Richtingaanwijzer- schakelaar ........................ 293
Parkeerrem ......................... 294
Brake Hold .......................... 297
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ................... 300
Automatic High Beam .........302
Schakelaar mistlampen ....... 305
Ruitenwissers en -sproeiers .......................... 306
Achterruitenwisser en -sproeier ............................ 309
4-4. Tanken Openen van de ta nkdop ......311
4-5. Gebruik van de ondersteunende
systemen
Toyota Safety Sense ........... 313PCS (Pre-Crash
Safety-systeem) ...............325
LTA (Lane Tracing Assist) ... 333
RSA (Road Sign Assist) ...... 342
Dynamic Radar Cruise Control met volledig
snelheidsbereik ................ 346
Cruise control ..................... 357
Snelheidsbegrenzer............ 360
BSM (Blind Spot Monitor) ... 362
Toyota Parking Assist-sensor .................... 378
PKSB (Parking Support Brake) ................. 386
Parking Support Brake-functie (voor
stilstaande objecten) ........ 391
Parking Support Brake-functie (voor
voertuigen die
achterlangs rijden) ............ 397
Rijmodusselectie- schakelaar ........................ 401
Trail-modus (AWD-uitvoeringen) .......... 403
GPF-systeem (benzineroetfilter) ............. 405
Ondersteunende systemen .......................... 406
4-6. Rijtips Rijden met een hybrideauto....................... 413
Rijden in de winter .............. 415
Voorzorgsmaatregelen bij terreinauto's .................418
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 265 Friday, March 22, 2019 11:40 AM

3024-3. Bedienen van verlichting en ruitenwissers
Door de hendel weer in de middenstand
te zetten, wordt het grootlicht weer uitge-
schakeld.
2 Trek de hendel naar u toe en laat
deze meteen weer los om één
keer met het grootlicht te knippe-
ren.
U kunt lichtsignalen geven met de kop-
lampen in- of uitgeschakeld.
Dankzij dit systeem kunnen de kop-
lampen gedurende 30 seconden wor-
den ingeschakeld wanneer het
contact UIT wordt gezet.
Trek, nadat u het contact UIT hebt
gezet, de hendel naar u toe en laat
hem los terwijl de lichtschakelaar in
de stand staat.
Trek de hendel naar u toe en laat hem
weer los om de verlichting uit te schake-
len.
*: Indien aanwezig
1Druk de Automatic High Beam-
schakelaar in.
Follow Me Home-systeem
(indien aanwezig)
Automatic High
Beam-systeem*
Het Automatic High Beam-sys-
teem maakt gebruik van een
ingebouwde camerasensor om
de helderheid van bijvoorbeeld
de straatverlichting en de ver-
lichting van tegenliggers en
voorliggers te meten, en scha-
kelt indien nodig automatisch
het grootlicht in of uit.
WAARSCHUWING
■Beperkingen van het Automatic
High Beam-systeem
Vertrouw niet blindelings op het Auto-
matic High Beam-systeem. Rijd altijd
voorzichtig, houd hierbij de omgeving in
de gaten en schakel indien nodig hand-
matig het grootlicht in of uit.
■Voorkomen van onjuiste werking
van het Automatic High Beam-sys-
teem
Voorkom overbelading van uw auto.
Inschakelen van het
Automatic High Beam-
systeem
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 302 Friday, March 22, 2019 11:40 AM

303
4
4-3. Bedienen van verlic
hting en ruitenwissers
Rijden
2Duw de hendel van u af terwijl de
lichtschakelaar in de stand of
staat.
Het controlelampje van het Automatic
High Beam-systeem gaat branden als het
systeem werkt.
■Voorwaarden voor het automatisch
in- of uitschakelen van het grootlicht
●Als aan alle onderstaande voorwaarden
is voldaan, wordt het grootlicht automa-
tisch ingeschakeld (na ongeveer 1
seconde):
• De rijsnelheid is hoger dan ongeveer 30
- 40 km/h
*-.
• Het gebied voor de auto is niet verlicht.
• Er zijn geen tegenliggers of voorliggers met ingeschakelde koplampen of ach-
terlichten.
• Er bevinden zich weinig straatlantaarns op de weg voor u.
●Als aan een van onderstaande voor-
waarden is voldaan, wordt het grootlicht
automatisch uitgeschakeld:
• De rijsnelheid wordt lager dan ongeveer
25 - 30 km/h
*.
• Het gebied voor de auto is verlicht.
• Tegenliggers of voorliggers hebben de
koplampen of achterlichten ingescha-
keld.
• Er bevinden zich veel straatlantaarns op
de weg voor u.
*: De rijsnelheid waarbij het grootlicht
automatisch ingeschakeld-/uitgescha-
keld wordt, kan variëren, afhankelijk van
het land waarvoor de auto is goedge-
keurd.
■Informatie werking camerasensor●In de volgende situaties wordt het groot-
licht mogelijk niet automatisch uitge-
schakeld:
• Als plotseling een tegenligger uit een bocht opdoemt
• Als plotseling een andere auto voor de
eigen auto invoegt
• Als tegenliggers of voorliggers aan het zicht zijn onttrokken als gevolg van een
reeks bochten, wegafscheidingen of
bomen langs de weg
• Wanneer tegenliggers opdoemen uit de
rechter tegemoetkomende rijstrook op
een brede weg
• Wanneer er tegenliggers of voorliggers
met uitgeschakelde verlichting zijn
●Het grootlicht wordt mogelijk uitgescha-
keld als een tegenligger wordt gesigna-
leerd die zijn mistlampen aan heeft
terwijl zijn koplampen uit zijn.
●Door de aanwezigheid van huisverlich-
ting, straatverlichting, verkeerslichten of
verlichte billboards of verkeersborden
wordt mogelijk geschakeld van grootlicht
naar dimlicht of blijft het dimlicht moge-
lijk ingeschakeld.
●De volgende factoren kunnen van
invloed zijn op de reactietijd voor het in-
of uitschakelen van het grootlicht:
• De helderheid van koplampen, mistlam- pen en achterlichten van tegenliggers
en voorliggers
• De beweging en richting van tegenlig- gers en voorliggers
• Als de verlichting van een tegenligger of
voorligger slechts aan één kant werkt
• Als een tegenligger of voorligger een voertuig op twee wielen betreft
• De toestand van de weg (stijgingsper- centage, bochten, toestand van het
wegdek, enz.)
• Het aantal inzittenden en de hoeveel- heid bagage
●Het grootlicht kan op voor de bestuurder
onverwachte momenten worden in- en
uitgeschakeld.
●Fietsen of vergelijkbare objecten worden
mogelijk niet gesignaleerd.
●In de onderstaande situaties kan het
systeem de helderheid van het omge-
vingslicht mogelijk niet juist signaleren.
Hierdoor blijven de dimlichten mogelijk
branden of zorgt het grootlicht mogelijk
voor problemen bij voetgangers, tegen-
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 303 Friday, March 22, 2019 11:40 AM

3044-3. Bedienen van verlichting en ruitenwissers
liggers of voorliggers of anderen. In der-
gelijke gevallen moet handmatig worden
geschakeld tussen grootlicht en dimlicht.
• Bij slecht weer (regen, sneeuw, mist,
zandstormen, enz.)
• Het zicht door de voorruit wordt belem- merd door mist, wasem, ijs, vuil, enz.
• De voorruit is gebarsten of beschadigd
• De camerasensor is vervormd of vuil
• Als de temperatuur van de camerasen- sor extreem hoog is
• De helderheid van het omgevingslicht komt overeen met die van koplampen,
achterlichten of mistlampen.
• Als de koplampen of achterlichten van tegenliggers of voorliggers zijn uitge-
schakeld, vuil zijn, een andere kleur
hebben of niet correct zijn afgesteld
• Als de auto wordt geraakt door water,
sneeuw, stof, enz. van een voorligger
• In gebieden waar lichte en donkere stuk- ken elkaar afwisselen.
• Als geregeld en herhaaldelijk over stij- gende en dalende wegen wordt gere-
den, of over wegen met een slecht of
oneffen wegdek (zoals klinkerwegen,
grindwegen, enz.)
• Als geregeld en herhaaldelijk over boch-
tige wegen wordt gereden.
• Als er zich een sterk spiegelend voor-
werp, zoals een verkeersbord of spiegel,
voor de auto bevindt
• De achterzijde van een voorligger is
sterk spiegelend, zoals een container op
een truck
• De koplampen van de auto zijn bescha-
digd of vuil of zijn niet correct afgesteld
• De auto helt naar één kant over door bij- voorbeeld een lekke band of ligt aan de
achterzijde wat lager doordat een aan-
hangwagen is aangekoppeld.
• Er wordt herhaaldelijk en op een abnor-
male manier geschakeld tussen dim-
licht en grootlicht
• De bestuurder meent dat andere
bestuurders of voetgangers last hebben
van het grootlicht
• De auto wordt gebruikt in een gebied
waar men aan de andere kant van de
weg rijdt. Bijvoorbeeld, een auto
bestemd voor rechtsrijdend verkeer in
een gebied voor linksrijdend verkeer of
vice versa
• Wanneer men door een lange tunnel
rijdt.
■Als “Headlight System Malfunction
Visit Your Dealer” (Storing in koplam-
psysteem. Ga naar uw dealer) op het
multi-informatiedisplay wordt weer-
gegeven
Er is mogelijk een storing in het systeem
aanwezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
■Dimlicht inschakelen
Trek de hendel naar u toe, zodat
deze in de oorspronkelijke stand
terugkomt.
Het controlelampje van het Automatic
High Beam-systeem dooft.
Duw de hendel van u af om het Automatic
High Beam-systeem weer in te schake-
len.
Handmatig in- en
uitschakelen van het
grootlicht
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 304 Friday, March 22, 2019 11:40 AM
