4886-3. Zelf uit te voeren onderhoud
Let er bij het vervangen van velgen
op dat deze hetzelfde draagvermo-
gen, dezelfde diameter, velgbreedte
en ET-waarde
* hebben.
Vervangende velgen zijn verkrijg-
baar bij een erkende Toyota-dealer of
hersteller/reparateur of een andere
naar behoren gekwalificeerde en uit-
geruste deskundige.
*: “Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet
te gebruiken:
 Velgen van verschillende maten of
types
 Gebruikte velgen
 Verbogen velgen die hersteld zijn
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders
voor het bandenspanningswaarschu-
wingssysteem, dat in een vroegtijdig sta-
dium waarschuwt als de bandenspanning
te laag wordt. Bij het vervangen van vel-
gen moeten er bandenspanningssenso-
ren en -zenders worden geplaatst.
(→ Blz. 477, 489)
WAARSCHUWING
■Een goede bandenspanning zorgt
voor een langere levensduur van
de banden
Houd de bandenspanning op de juiste
waarde.
Als de banden niet de juiste spanning
hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een
ongeval waarbij ernstig letsel kan ont-
staan.
●Overmatige slijtage
●Ongelijkmatige slijtage
●Slecht rijgedrag
●Mogelijke klapband door oververhit-
ting
●Luchtlekkage tussen de band en velg
●Wielvervorming en/of beschadiging
van de band
●Groter risico op beschadiging van de
band tijdens het rijden (als gevolg van
voorwerpen op het wegdek, verbin-
dingsstukken of scherpe randen in
het wegdek, enz.)
OPMERKING
■Controleren en op de juiste span-
ning brengen van de banden
Plaats na controle altijd de ventieldop-
jes.
Zonder de ventieldopjes kan er vuil en
vocht in het inwendige van de ventielen
doordringen. Hierdoor kan de afdich-
ting in gevaar komen, wat kan leiden tot
een lagere bandenspanning.
Velgen
Als een velg verbuigingen of
scheuren vertoont of erg gecor-
rodeerd is, moet deze vervangen
worden. Anders kan de band van
de velg raken of kan de auto
moeilijk beheersbaar worden.
Keuze van velg
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 488 Friday, March 22, 2019 11:40 AM

489
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoer-
sleutel bij uw lichtmetalen velgen.
 Controleer de wielmoeren na de
eerste 1.600 km telkens als een
band is verwisseld, een band is
gerepareerd of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuw-
kettingen gebruikt.
 Bij het balanceren moet gebruik
worden gemaakt van Toyota- of
gelijkwaardige balanceergewicht-
jes, die geplaatst dienen te worden
met een kunststof of rubber hamer.
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in
een slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel
doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■Plaatsen van wielmoeren
●Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wiel-
moeren worden geplaatst met de
schuine kant van het wiel af, kan de
velg scheuren waardoor het wiel tij-
dens het rijden kan losraken. Dit kan
leiden tot een ongeval, met ernstig
letsel als gevolg.
Taps gedeelte
●Breng nooit olie of vet aan op de wiel-
bouten of -moeren. Door het gebruik
van olie of vet worden de wielmoeren
mogelijk te vast aangedraaid waar-
door de bouten of de velg beschadigd
kunnen raken. Daarnaast kunnen de
wielmoeren loslopen en de wielen
losraken, wat kan leiden tot een
ongeval met ernstig letsel als gevolg.
Verwijder olie of vet van de wielbou-
ten of wielmoeren.
■Gebruik van beschadigde velgen
niet toegestaan
Gebruik geen gescheurde of vervormde
velgen.
Als u dat wel doet, kan er tijdens het rij-
den lucht uit de band ontsnappen, waar-
door een ongeval zou kunnen ontstaan.
A
230(5.,1*
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen
van een band invloed kan hebben op
de bandenspanningssensoren en -
zenders, adviseren we u deze werk-
zaamheden uit te laten voeren door
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uitge-
ruste deskundige. Ga ook voor de
aanschaf van bandenspanningssen-
soren en -zenders naar een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele velgen kan niet wor-
den gegarandeerd dat de banden-
spanningssensoren en -zenders goed
werken.
Belangrijke aanwijzingen
voor lichtmetalen velgen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 489 Friday, March 22, 2019 11:40 AM

4906-3. Zelf uit te voeren onderhoud
Auto's met linkse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en
schuif de demper los.
3 Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het
ondersteunt. 4
Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
5Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de afdekkap van het fil-
ter.
Interieurfilter
Het interieurfilter moet regelma-
tig worden vervangen om de
optimale werking van de aircon-
ditioning te behouden.
Verwijderen
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 490 Friday, March 22, 2019 11:40 AM

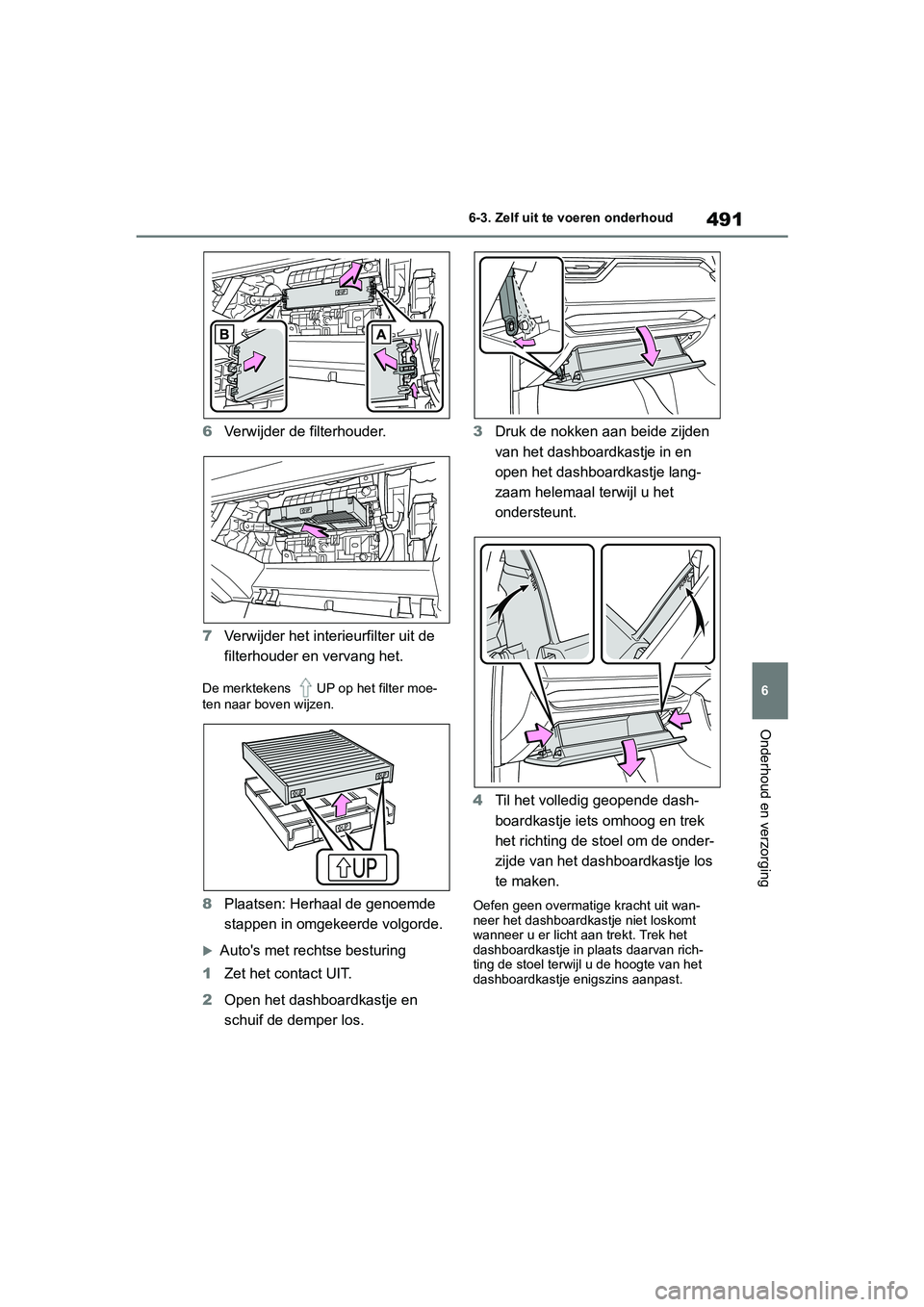

491
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6
Verwijder de filterhouder.
7 Verwijder het interieurfilter uit de
filterhouder en vervang het.
De merktekens UP op het filter moe-
ten naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Auto's met rechtse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en
schuif de demper los. 3
Druk de nokken aan beide zijden
van het dashboardkastje in en
open het dashboardkastje lang-
zaam helemaal terwijl u het
ondersteunt.
4 Til het volledig geopende dash-
boardkastje iets omhoog en trek
het richting de stoel om de onder-
zijde van het dashboardkastje los
te maken.
Oefen geen overmatige kracht uit wan-
neer het dashboardkastje niet loskomt
wanneer u er licht aan trekt. Trek het
dashboardkastje in plaats daarvan rich-
ting de stoel terwijl u de hoogte van het
dashboardkastje enigszins aanpast.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 491 Friday, March 22, 2019 11:40 AM

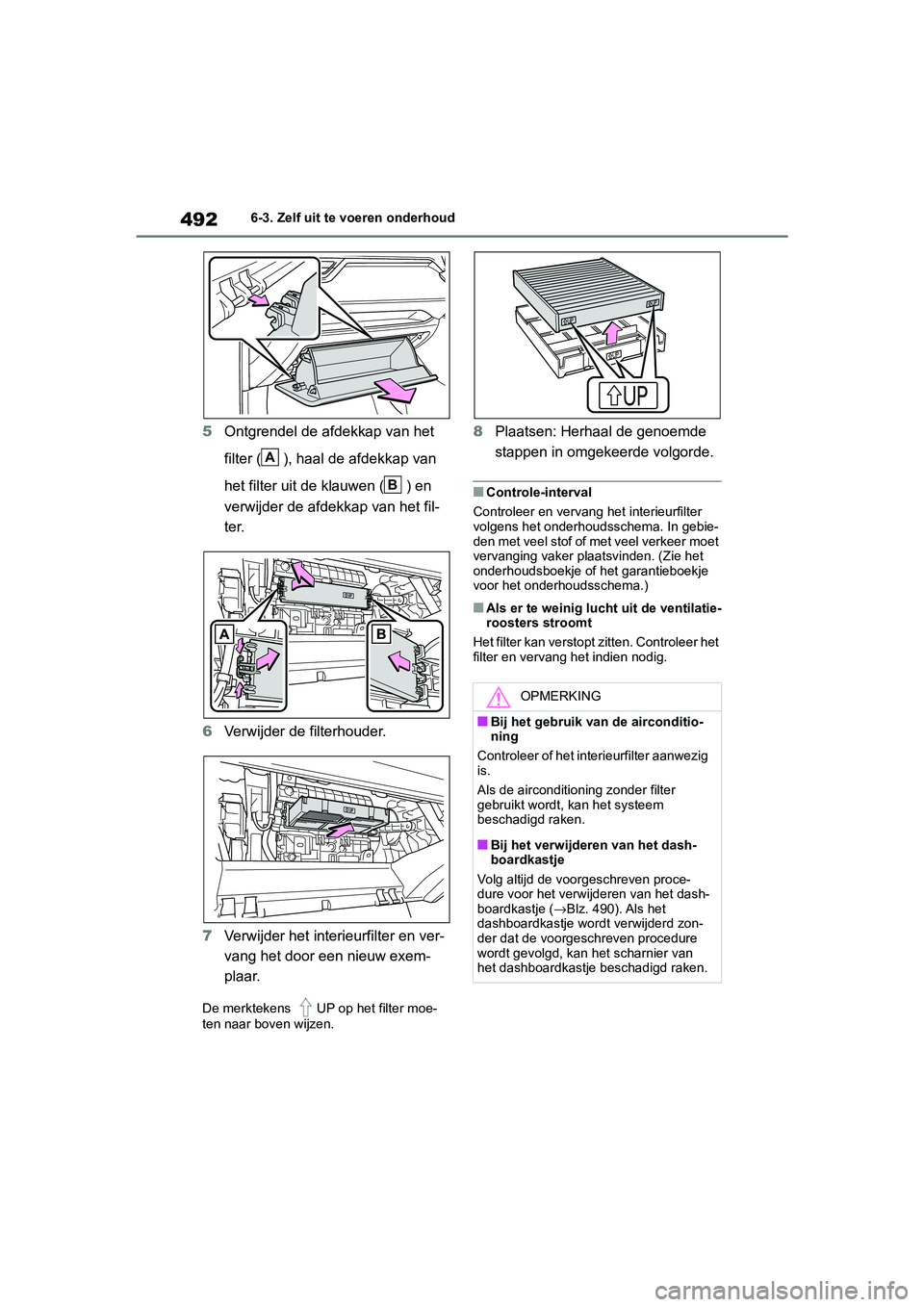

4926-3. Zelf uit te voeren onderhoud
5Ontgrendel de afdekkap van het
filter ( ), haal de afdekkap van
het filter uit de klauwen ( ) en
verwijder de afdekkap van het fil-
ter.
6 Verwijder de filterhouder.
7 Verwijder het interieurfilter en ver-
vang het door een nieuw exem-
plaar.
De merktekens UP op het filter moe-
ten naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter
volgens het onderhou dsschema. In gebie-
den met veel stof of met veel verkeer moet
vervanging vaker plaatsvinden. (Zie het
onderhoudsboekje of het garantieboekje
voor het onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
A
B
230(5.,1*
■Bij het gebruik van de airconditio-
ning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter
gebruikt wordt, kan het systeem
beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven proce-
dure voor het verwijderen van het dash-
boardkastje ( →Blz. 490). Als het
dashboardkastje wordt verwijderd zon-
der dat de voorgeschreven procedure
wordt gevolgd, kan het scharnier van
het dashboardkastje beschadigd raken.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 492 Friday, March 22, 2019 11:40 AM

493
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
Auto's met linkse besturing
Auto's met rechtse besturing
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 493 Friday, March 22, 2019 11:40 AM

4946-3. Zelf uit te voeren onderhoud
Verwijder verontreinigingen met een
stofzuiger o.i.d. uit de ventilatieope-
ning.
Zorg ervoor dat u alleen een vacuüm
gebruikt om stof en verontreinigingen op
te zuigen. Als er perslucht wordt gebruikt
om verontreinigingen te verwijderen, kun-
nen de verontreinigingen in de ventilatie-
opening geblazen worden. (→Blz. 496)
Als de verontreinigingen niet volledig
kunnen worden verwijderd met de
afdekkap van de ventilatieopening in
gemonteerde toestand moet de
afdekkap worden verwijderd en moet
het filter worden gereinigd.
1 Zet het contact UIT.
2 Gebruik een kruiskopschroeven-
draaier om de clip te verwijderen.
3 Verwijder de kap van de ventila-
tieopening.
Trek de afdekkap in de richting zoals aan-
gegeven in de afbeelding om de 8 klau-
wen los te nemen. Begin met de klauw in
de rechterbovenhoek en trek de afdekkap
naar de voorzijde van de auto om hem te
verwijderen.
Ventilatieopening en
filter batterijpakket
(tractiebatterij)
Controleer, om een hoger brand-
stofverbruik te voorkomen, de
ventilatieopening van het batte-
rijpakket (tractiebatterij) perio-
diek op verontreinigingen. Als
“Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual” (Onderhoud
vereist voor koelonderdelen
tractiebatterij, zie handleiding)
wordt weergegeven op het multi-
informatiedisplay, moet de venti-
latieopening worden gereinigd
volgens onderstaande proce-
dure:
Schoonmaken van de
ventilatieopening
Als verontreinigingen niet
volledig kunnen worden
verwijderd
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 494 Friday, March 22, 2019 11:40 AM

495
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
4
Verwijder het filter van de ventila-
tieopening.
Neem de 6 klauwen los om het filter uit de
afdekkap te verwijderen.
5Verwijder het stof en verontreini-
gingen met een stofzuiger o.i.d.
uit het filter.
Verwijder tevens het stof en verontreini-
gingen aan de binnenzijde van de kap
van de ventilatieopening.
6Plaats het filter op de kap.
Zet de 6 klauwen vast om het filter te
plaatsen.
Zorg ervoor dat het filter niet geknikt of
verbogen wordt bij het plaatsen.
7Plaats de kap op de ventilatieope-
ning.
Plaats de lip van de afdekkap zoals aan-
gegeven in de afbeelding en druk de
afdekkap aan om de 8 klauwen vast te
zetten.
8Plaats de clip met een kruiskop-
schroevendraaier.
■Wanneer is vaker periodiek onder-
houd nodig?
Afhankelijk van de gebruiksomstandighe-
den van de auto, zoals veelvuldig gebruik
of bij het rijden in druk verkeer of in stoffige
gebieden, moet de ventilatieopening
mogelijk vaker worden schoongemaakt.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 495 Friday, March 22, 2019 11:40 AM
