4626-3. Zelf uit te voeren onderhoud
6-3.Zelf uit te voeren onderhoud
Voorzorgsmaatregelen
bij zelf uit te voeren
onderhoud
Als u controles en onderhouds-
werkzaamheden uitvoert, dient u
dit precies te doen zoals in dit
hoofdstuk wordt beschreven.
Onderhoud
OnderwerpBenodigdheden
Conditie 12V-
accu
(→Blz. 472)•Vet
• Universele sleutel
(voor de bouten van
de accukabels)
Koelvloeistofni-
veau motor/ver-
mogensregelee
nheid
(→ Blz. 469)
• Toyota Super Long
Life Coolant of een
gelijkwaardige hoog-
waardige koelvloei-
stof op basis van
ethyleenglycol en
organische zuren,
zonder silicaat,
amine, nitriet en
boraat Toyota Super
Long Life koelvloei-
stof is voorgemixt met
50% koelvloeistof en
50% gedestilleerd
water.
• Trechter (uitsluitend voor het bijvullen van
koelvloeistof)
Motoroliepeil
(→ Blz. 467)
• Originele Toyota-
motorolie of gelijk-
waardig
• Doek of poetspapier
• Trechter (uitsluitend
voor het bijvullen van
motorolie)
Zekeringen
(→ Blz. 502)
• Zekering met
dezelfde stroom-
sterkte als de oor-
spronkelijke zekering
Ventilatieope-
ning batterijpak-
ket
(tractiebatterij)
(→ Blz. 494)
• Stofzuiger, enz.
• Kruiskopschroeven-
draaier
Lampen
(→ Blz. 505)
• Lamp met hetzelfde
nummer en vermo-
gen als het oorspron-
kelijke exemplaar
• Kruiskopschroeven-
draaier
• Sleufkopschroeven- draaier
• Sleutel
Radiateur en
condensor
(→ Blz. 470)
⎯
Bandenspan-
ning
(→Blz. 487)• Bandenspanningsme-
ter
• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 471)
• Water of ruitensproei-
ervloeistof met anti-
vries (voor gebruik
onder winterse
omstandigheden)
• Trechter (uitsluitend
voor het bijvullen van
ruitensproeiervloei-
stof)
OnderwerpBenodigdheden
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 462 Friday, March 22, 2019 11:40 AM

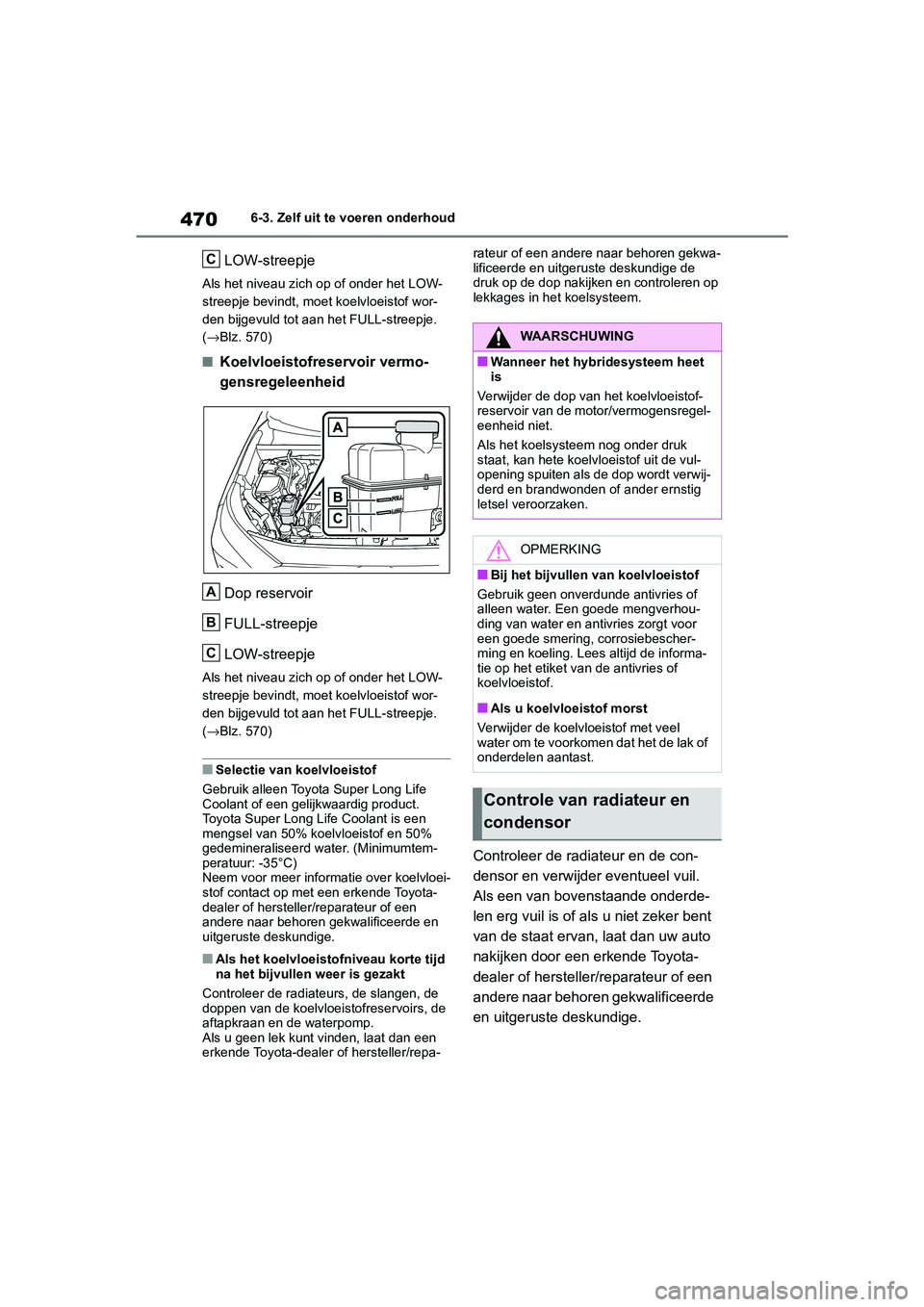

4706-3. Zelf uit te voeren onderhoud
LOW-streepje
Als het niveau zich op of onder het LOW-
streepje bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het FULL-streepje.
(→ Blz. 570)
■Koelvloeistofreservoir vermo-
gensregeleenheid
Dop reservoir
FULL-streepje
LOW-streepje
Als het niveau zich op of onder het LOW-
streepje bevindt, moet koelvloeistof wor-
den bijgevuld tot aan het FULL-streepje.
( → Blz. 570)
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life
Coolant of een gelijkwaardig product.
Toyota Super Long Life Coolant is een
mengsel van 50% koelvloeistof en 50%
gedemineraliseerd water. (Minimumtem-
peratuur: -35°C)
Neem voor meer informatie over koelvloei-
stof contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■Als het koelvloeistofniveau korte tijd
na het bijvullen weer is gezakt
Controleer de radiateurs, de slangen, de
doppen van de koelvloeistofreservoirs, de
aftapkraan en de waterpomp.
Als u geen lek kunt vinden, laat dan een
erkende Toyota-dealer of hersteller/repa- rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige de
druk op de dop nakijken en controleren op
lekkages in het koelsysteem.
Controleer de radiateur en de con-
densor en verwijder eventueel vuil.
Als een van bovenstaande onderde-
len erg vuil is of als u niet zeker bent
van de staat ervan, laat dan uw auto
nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
C
A
B
C
WAARSCHUWING
■Wanneer het hybridesysteem heet
is
Verwijder de dop van het koelvloeistof-
reservoir van de motor/vermogensregel-
eenheid niet.
Als het koelsysteem nog onder druk
staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwij-
derd en brandwonden of ander ernstig
letsel veroorzaken.
OPMERKING
■Bij het bijvullen van koelvloeistof
Gebruik geen onverdunde antivries of
alleen water. Een goede mengverhou-
ding van water en antivries zorgt voor
een goede smering, corrosiebescher-
ming en koeling. Lees altijd de informa-
tie op het etiket van de antivries of
koelvloeistof.
■Als u koelvloeistof morst
Verwijder de koelvloeistof met veel
water om te voorkomen dat het de lak of
onderdelen aantast.
Controle van radiateur en
condensor
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 470 Friday, March 22, 2019 11:40 AM

5387-2. Stappen die genomen moeten worden in noodgevallen
temen zoals het PCS (Pre-Crash Safety-sys-
teem) (indien aanwezig) of het Dynamic
Radar Cruise Control-systeem met volledig
snelheidsbereik (indien aanwezig) in werking
zijn. Als een waarschuwingsmelding wordt
weergegeven, decelereer de auto dan of
volg de instructie op het multi-informatiedis-
play.
Er wordt een waarschuwingsmelding weer-
gegeven wanneer het Brake Override-sys-
teem, de wegrijregeling of de Parking
Support Brake-functie (indien aanwezig) in
werking is (
→Blz. 267, 386). Volg de instruc-
ties op het multi-informatiedisplay.
●Als er een melding over de bediening van
de startknop wordt weergegeven
Er wordt een instructie voor de bediening
van de startknop weergegeven wanneer een
onjuiste procedure voor het starten van het
hybridesysteem wordt uitgevoerd of wanneer
de startknop onjuist wordt bediend. Volg de
op het multi-informatiedisplay weergegeven
instructies om de startknop nogmaals te
bedienen.
●Als er een melding over de bediening van
de selectiehendel wordt weergegeven
Om te voorkomen dat de selectiehendel in
de verkeerde stand wordt gezet of dat de
auto onverwachts in beweging komt, kan op
het multi-informatiedisplay een melding wor-
den weergegeven die u verzoekt om de
selectiehendel in een andere stand te zetten.
Volg in dat geval de instructie van de mel-
ding en zet de selectiehendel in de aange-
geven stand.
●Als er een melding of afbeelding met
betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloeistof
wordt weergegeven
Controleer het onderdeel dat op het multi-
informatiedisplay wordt weergegeven of dat
door het waarschuwingslampje wordt aange-
geven en los het probleem op, bijvoorbeeld
door het geopende portier te sluiten of de
vloeistof bij te vullen.
■Als er een melding wordt weergegeven
dat u naar een erkende Toyota-dealer of
hersteller/reparateur o f e e n a n d e r e n a a r
behoren gekwalificeerde en uitgeruste
deskundige moet gaan
Het systeem of onderdeel dat op het multi-
informatiedisplay wordt weergegeven, is
defect. Laat de auto onmiddellijk nakijken
door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
■Als er een melding wordt weergegeven
dat de handleiding moet worden
geraadpleegd
●Als de onderstaande berichten worden
weergegeven, volg dan de desbetref-
fende instructies.
• “Engine Coolant Temp High” (hoge koel- vloeistoftemperatuur) (
→Blz. 570)
• “Exhaust Filter Full” (uitlaatgasfiltersys- teem vol) (
→Blz. 405)●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Breng de auto onmiddellijk op
een veilige plaats tot stilstand en neem
contact op met een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Doorrijden met de auto kan
gevaarlijk zijn.
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (sys- teemstoring batterijpakket)
• “Accelerator System Malfunction” (sys-
teemstoring gaspedaal)
• “Hybrid System Stopped” (Hybridesys- teem uitgeschakeld)
• “Engine stopped” (verbrandingsmotor uit- geschakeld)
• “Smart Entry & Start System Malfunction”
(storing Smart entry -systeem met start-
knop)
●Als de onderstaande meldingen worden
weergegeven, is er mogelijk sprake van
een storing. Laat onmiddellijk de auto
nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• “Oil Pressure Low” (lage oliedruk)
• “Braking Power Low” (lage remkracht)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 538 Friday, March 22, 2019 11:40 AM

5707-2. Stappen die genomen moeten worden in noodgevallen
■Als de koelvloeistoftempera-
tuurmeter in het rode gebied
komt of “Engine Coolant Temp
High Stop in a Safe Place See
Owner’s Manual” (Koelvloeistof-
temperatuur te hoog. Breng
auto op veilige plaats tot stil-
stand. Raadpleeg handleiding)
op het multi-informatiedisplay
wordt weergegeven
OPMERKING
■Voorkomen van beschadiging van
de auto
De speciale hulpstartaansluiting moet
worden gebruikt als de 12V-accu in een
noodgeval vanuit een andere auto
wordt geladen. Deze kan niet worden
gebruikt als hulpstart voor een andere
auto.
Als uw auto over verhit
raakt
Het volgende kan erop duiden
dat de auto oververhit raakt.
 De naald van de koelvloeistof-
temperatuurmeter ( →Blz. 132,
137) komt in het rode gebied of
u merkt dat het hybridesysteem
minder vermogen levert. (De
auto accelereert bijvoorbeeld
niet als het gaspedaal wordt
ingetrapt.)
 “Engine Coolant Temp High
Stop in a Safe Place See
Owner’s Manual” (Temperatuur
koelvloeistof te hoog. Breng
auto op veilige plaats tot stil-
stand. Raadpleeg handleiding)
of “Hybrid System Overheated
Output Power Reduced” (Hybri-
desysteem oververhit. Geredu-
ceerd uitgangsvermogen) wordt
weergegeven op het multi-infor-
matiedisplay.
 Er komt stoom onder de motor-
kap uit.
Correctieprocedures
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 570 Friday, March 22, 2019 11:40 AM

5727-2. Stappen die genomen moeten worden in noodgevallen
7Als de koelventilator niet draait:
Zet het hybridesysteem onmiddel-
lijk uit en neem contact op met
een erkende Toyota-dealer of her-
steller/reparateur of een andere
naar behoren gekwalificeerde en
uitgeruste deskundige.
Als de koelventilator draait:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwa-
lificeerde en uitgeruste deskun-
dige.
8 Controleer of “Engine Coolant
Temp High Stop in a Safe Place
See Owner’s Manual (Tempera-
tuur koelvloeistof te hoog. Breng
auto op veilige plaats tot stilstand.
Raadpleeg handleiding)” wordt
weergegeven op het multi-infor-
matiedisplay.
Als de melding niet verdwijnt:
Zet het hybridesysteem uit en
neem contact op met een erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Als de melding niet wordt weerge-
geven:
Laat de auto nakijken door de
dichtstbijzijnde erkende Toyota-
dealer of hersteller/reparateur of
een andere naar behoren gekwa-
lificeerde en uitgeruste deskun-
dige.■Als “Hybridesysteem overver-
hit. Gereduceerd uitgangsver-
mogen” wordt weergegeven op
het multi-informatiedisplay
1 Breng de auto op een veilige
plaats tot stilstand.
2 Schakel het hybridesysteem uit
en open de motorkap voorzichtig.
3 Controleer nadat het hybridesys-
teem is afgekoeld de slangen en
het radiateurblok (radiateur) op
sporen van lekkage.
Neem bij lekkage van een grote hoeveel-
heid koelvloeistof onmiddellijk contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
Radiateur
Koelventilator
4 Het koelvloeistofniveau is correct
als het zich tussen de streepjes
FULL en LOW van het reservoir
bevindt.A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 572 Friday, March 22, 2019 11:40 AM

581
8
8-1. Specificaties
Voertuigspecificaties
*: De inhoud van het koelsysteem is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uitgeruste des-
kundige.
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uitgeruste des-
kundige.
Koelsysteem
Inhoud*
Benzinemotor6,7 l (7,1 qt., 5,9 Imp. qt.)
Vermogens-
regeleenheid2,0 l (2,1 qt., 1,8 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het groot-
licht gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Hybridetransmissie
Hoeveelheid*3,9 l (4,1 qt., 3,4 Imp.qt.)
Soort vloeistofOriginele Toyota ATF WS
pM_RAV4-HV_OM_OM42D12E_(EE).book Page 581 Friday, March 22, 2019 11:40 AM
