5046-3. Zelf uit te voeren onderhoud
3Verwijder de zekering.
Alleen zekering type A kan worden verwij-
derd met de zekeringtrekker.
4Controleer of de zekering is door-
gebrand.
Vervang de doorgebrande zekering door
een nieuwe zekering met de juiste
stroomsterkte. De st roomsterkte staat
vermeld op het deksel van de zekeringen-
kast.
Type A
Goede zekering
Defecte zekering
Type B
Goede zekering
Defecte zekering
Type CGoede zekering
Defecte zekering
■Na het vervangen van een zekering
●Controleer bij het plaatsen van het dek-
sel of de borglip goed vastzit.
●Als na het vervangen van de zekering
de verlichting nog niet werkt, kan het zijn
dat de lamp moet worden vervangen.
(→Blz. 505)
●Laat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
A
B
A
B
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 504 Friday, March 22, 2019 11:40 AM

505
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Als de stroomafname van een circuit
te groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
Controleer het vermogen van de
defecte lamp. ( →Blz. 584)
Voor (type A)
Richtingaanwijzers voor
Mistlampen voor (indien aanwe-
zig)
Instapverlichting spiegelvoet
(indien aanwezig)
WAARSCHUWING
■Voorkomen van storingen en het
ontstaan van brand
Neem de volgende voorzorgsmaatrege-
len in acht.
Het niet in acht nemen van de voor-
zorgsmaatregelen kan resulteren in
schade aan de auto, brand en ernstig
letsel.
●Monteer nooit een zekering voor een
hogere stroomsterkte dan aange-
geven, of een stukje metaal.
●Gebruik altijd een originele Toyota-
zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een
stukje draad of metaal, ook niet tijde-
lijk.
●Breng geen wijzigingen aan de zeke-
ringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroom-
afname zo snel mogelijk vaststellen en
repareren door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
■Voorkomen van beschadigingen
aan het dekse l van de zekeringen-
kast in de motorruimte
Maak bij het openen van de zekeringen-
kast de borgingen van de klauw volledig
los alvorens het deksel op te tillen.
Anders kunnen de klauwen beschadigd
raken.
Lampen
U kunt de onderstaande lampen
desgewenst zelf vervangen.
Sommige lampen zijn eenvoudi-
ger te vervangen dan andere
lampen. Aangezien de onderde-
len beschadigd zouden kunnen
raken, raden wij u aan om de
vervanging te laten uitvoeren
door een erkende Toyota-dealer
of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskun-
dige.
Voorbereiden van het
vervangen van een lamp
Plaats lamp
A
B
C
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 505 Friday, March 22, 2019 11:40 AM

5066-3. Zelf uit te voeren onderhoud
Voor (type B)Richtingaanwijzers voor
Mistlampen voor (indien aanwe-
zig)
Instapverlichting spiegelvoet
(indien aanwezig)
AchterRichtingaanwijzers achter
Achteruitrijlichten
■Lampen die vervangen moeten
worden door een erkende
Toyota-dealer of hersteller/repa-
rateur of een andere naar beho-
ren gekwalificeerde en
uitgeruste deskundige.
 Koplampen
 Dagrijverlichting
 Parkeerlichten voor 
Richtingaanwijzers opzij
 Achterlichten
 Remlichten
 Mistachterlicht (indien aanwezig)
 Derde remlicht
 Kentekenplaatverlichting
■Ledlampen
Behalve de onderstaande lampen zijn de
lampen voorzien van een aantal leds. Laat
een defecte led vervangen door een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige.
●Richtingaanwijzers voor
●Mistlampen voor (indien aanwezig)
●Richtingaanwijzers achter
●Achteruitrijlichten
●Instapverlichting spiegelvoet (indien
aanwezig)
■Condensvorming aan de binnenzijde
van het lampglas
Het tijdelijk beslaan van de binnenzijde
van het koplampglas is normaal. Neem in
de volgende gevallen contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwa-
lificeerde en uitgeruste deskundige voor
meer informatie:
●Als er erg veel condens aan de binnen-
zijde van het koplampglas zit.
●Als de binnenzijde van de koplamp nat
is en blijft.
A
B
C
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 506 Friday, March 22, 2019 11:40 AM

507
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
■Richtingaanwijzers voor
(type A)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder erin
te steken en deze rechtsom te
draaien.
■Richtingaanwijzers voor
(type B)
1 Draai de lamphouder linksom.
2 Verwijder de lamp.
3 Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder erin
te steken en deze rechtsom te
draaien.Lampen vervangen
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 507 Friday, March 22, 2019 11:40 AM

5086-3. Zelf uit te voeren onderhoud
■Mistlampen voor (indien aanwe-
zig)
1 Draai het stuurwiel om voldoende
werkruimte te creëren.
2 Verwijder de schroeven. 3
Verwijder de schroeven en de
clips en verwijder de wielkuip
gedeeltelijk.
4 Neem de stekker los.
5 Draai de lamphouder linksom.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 508 Friday, March 22, 2019 11:40 AM

509
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
6
Plaats de nieuwe lamp.
Breng de 3 nokken op de lamp in lijn met
de bevestiging en steek de lamp erin.
Draai hem rechtsom om hem te plaatsen.
7Sluit de stekker aan.
Beweeg de lamphouder voorzichtig om te
controleren of hij niet loszit en zet de mist-
lampen voor aan om visueel te controle-
ren of er geen licht langs de bevestiging
schijnt.
8Plaats de wielkuip.
9 Plaats de schroeven.
■Richtingaanwijzers achter
1 Open de achterklep en verwijder
de afdekkap.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 509 Friday, March 22, 2019 11:40 AM

5106-3. Zelf uit te voeren onderhoud
2Verwijder de schroeven en de
lichtunit.
Verwijder de lichtunit door deze naar ach-
teren te trekken.
3Draai de lamphouder linksom.
4 Verwijder de lamp.
5 Plaats een nieuwe lamp en ver-
volgens de lamphouder in de
lichtunit door de lamphouder erin
te steken en deze rechtsom te
draaien. 6
Breng de groeven van de lichtunit
in lijn met de klauwen en plaats
de lichtunit recht, zodat de pen op
de lichtunit in de opening past. Controleer of de lichtunit goed vastzit.
7Plaats de schroeven.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 510 Friday, March 22, 2019 11:40 AM

511
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
8
Plaats de afdekkap.

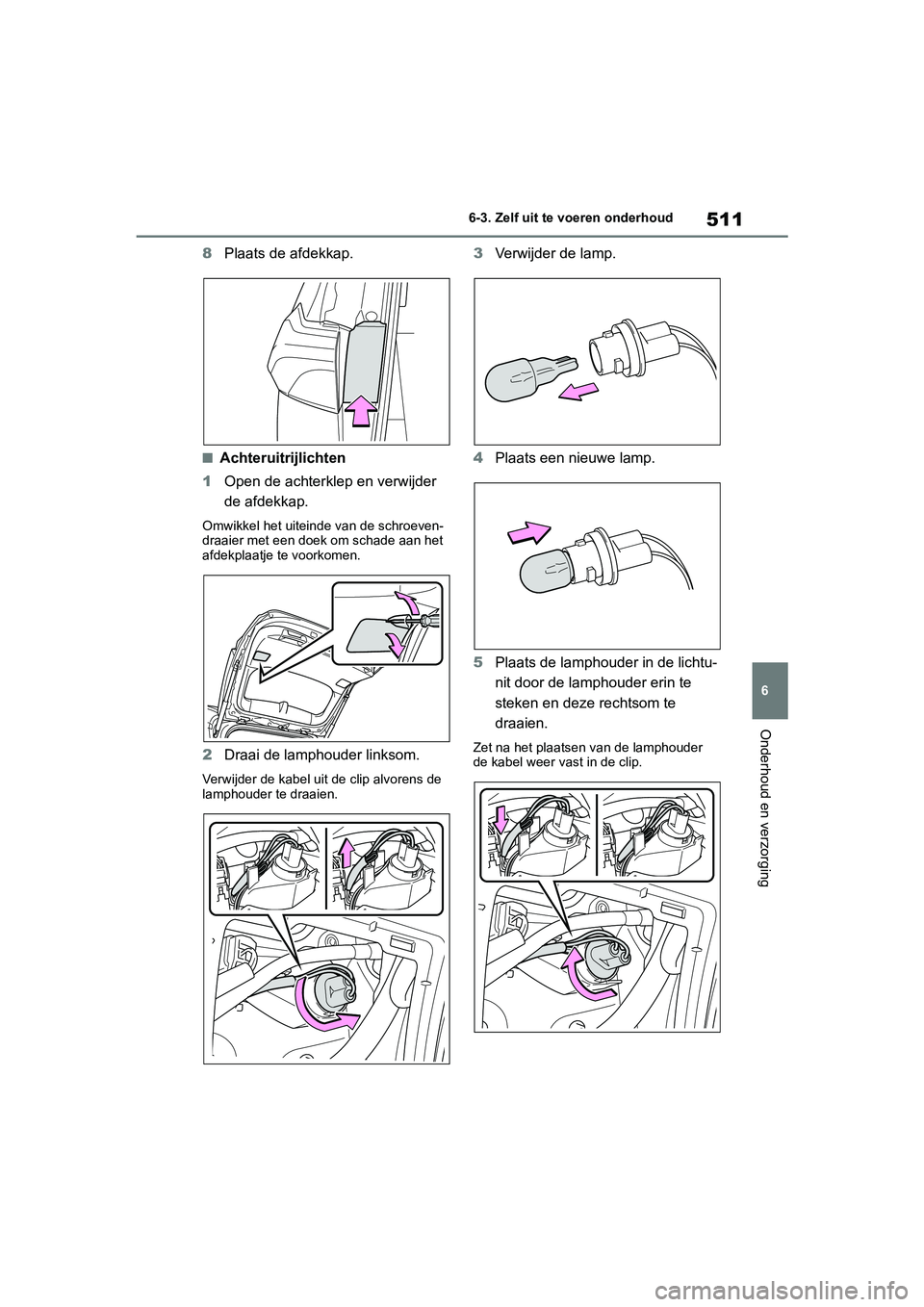

■Achteruitrijlichten
1 Open de achterklep en verwijder
de afdekkap.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan het
afdekplaatje te voorkomen.
2Draai de lamphouder linksom.
Verwijder de kabel uit de clip alvorens de
lamphouder te draaien.
3Verwijder de lamp.
4 Plaats een nieuwe lamp.
5 Plaats de lamphouder in de lichtu-
nit door de lamphouder erin te
steken en deze rechtsom te
draaien.
Zet na het plaatsen van de lamphouder
de kabel weer vast in de clip.
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 511 Friday, March 22, 2019 11:40 AM
