5768-1. Specificaties
8-1.Specificaties
*: Ongeladen auto
■2WD-uitvoeringen
*: Auto's die een aanhangwagen kunnen trekken. (→Blz. 274)
■AWD-uitvoeringen
Onderhoudsgegevens (brandstof, oliepeil, enz.)
Afmetingen
Totale lengte*4.600 mm (181,1 in.)
Totale breedte*1.855 mm (73,0 in.)
Totale hoogte*1.685 mm (66,3 in.)
Wielbasis*2.690 mm (105,9 in.)
Spoorbreedte*Voo r1.605 mm (63,2 in.)
Achter1.625 mm (64,0 in.)
Gewichten
Maximaal toelaatbaar
voertuiggewicht
Auto's met linkse
besturing2.135 kg (4.707 lb.)
Auto's met rechtse
besturing2.130 kg (4.696 lb.)
Maximale
asbelastingVoo r1.150 kg (2.535 lb.)
Achter1.150 kg (2.535 lb.)
Kogeldruk*70 kg (154 lb.)
Maximaal aanhang-
wagengewicht*Ongeremd750 kg (1.653 lb.)
Geremd800 kg (1.764 lb.)
Maximaal toelaatbaar
voertuiggewicht
Auto's met linkse
besturing2.230 kg (4.916 lb.)*1
2.225 kg (4.905 lb.)*2
Auto's met rechtse
besturing2215 kg (4883 lb.)
Maximale
asbelastingVoo r1.220 kg (2.690 lb.)
Achter1.220 kg (2.690 lb.)
Kogeldruk*370 kg (154 lb.)
Maximaal aanhang-
wagengewicht*3
Ongeremd750 kg (1.653 lb.)
Geremd1.650 kg (3.638 lb.)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 576 Friday, March 22, 2019 11:40 AM

577
8
8-1. Specificaties
Voertuigspecificaties
*1: Met modelcode*4 die een “X” als laatste letter heeft.
*2: Met modelcode*4 die een “W” als laatste letter heeft.
*3: Auto's die een aanhangwagen kunnen trekken. (
→Blz. 274)
*4: De modelcode staat vermeld op het typeplaatje. ( →Blz. 577)

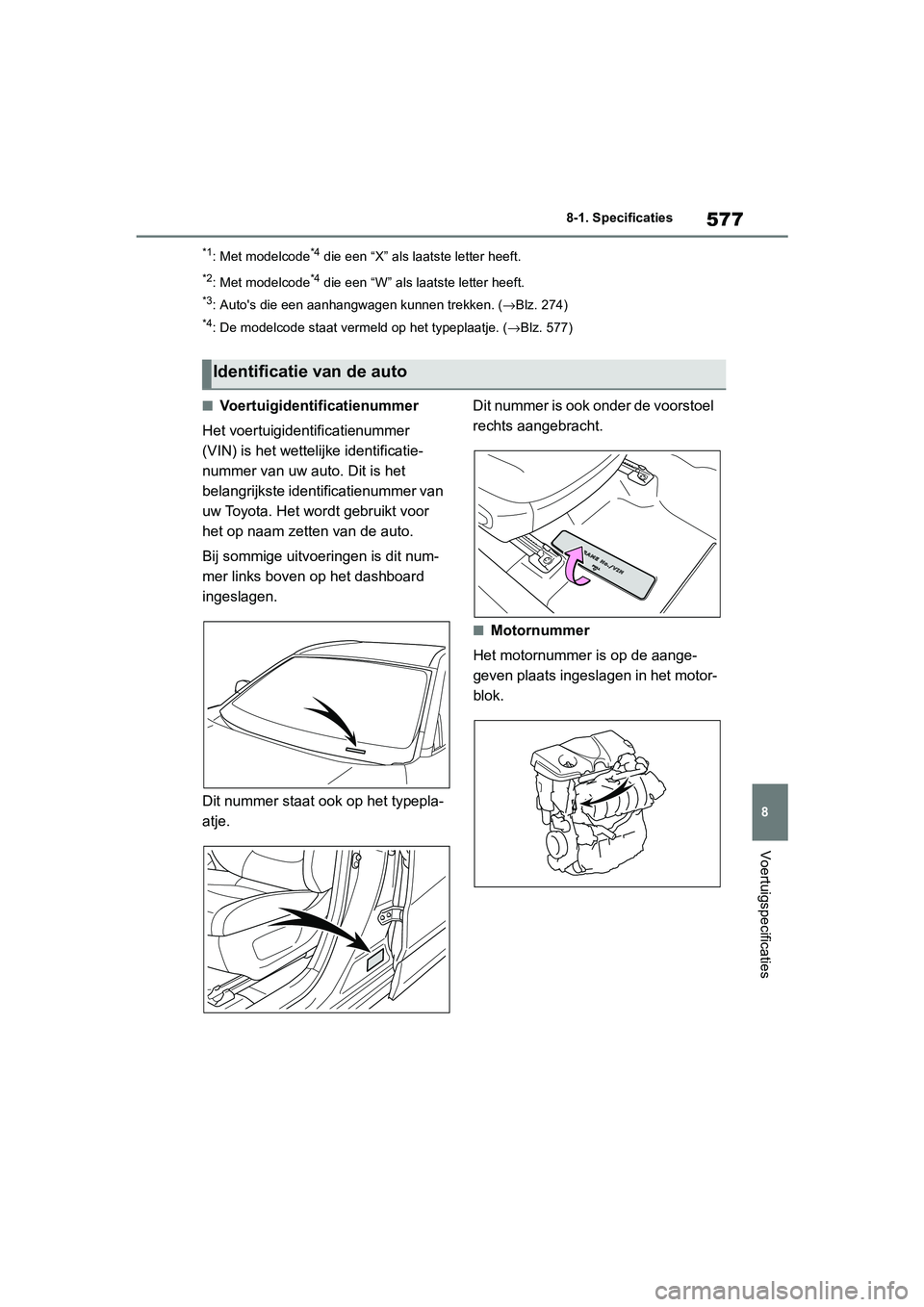

■Voertuigidentificatienummer
Het voertuigidentificatienummer
(VIN) is het wettelijke identificatie-
nummer van uw auto. Dit is het
belangrijkste identificatienummer van
uw Toyota. Het wordt gebruikt voor
het op naam zetten van de auto.
Bij sommige uitvoeringen is dit num-
mer links boven op het dashboard
ingeslagen.
Dit nummer staat ook op het typepla-
atje. Dit nummer is ook onder de voorstoel
rechts aangebracht.
■Motornummer
Het motornummer is op de aange-
geven plaats ingeslagen in het motor-
blok.
Identificatie van de auto
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 577 Friday, March 22, 2019 11:40 AM

5788-1. Specificaties
Voor
Motor
ModelA25A-FXS
Ty p e4-cilinder lijnmotor, 4-takt benzinemotor
Boring x slag87,5× 103,4 mm (3,44× 4,07 in.)
Cilinderinhoud2.487 cm3 (151,8 cu. in.)
KlepspelingAutomatische afstelling
Brandstof
Brandstofsoort
Als u dit soort labels aantreft bij het tankstation,
gebruik dan alleen brandstof met een van de
onderstaande labels.
EU:
Uitsluitend loodvrije benzine conform de Europese
norm EN228
Behalve EU:
Uitsluitend loodvrije benzine
Research-octaangetal
EU:
95 of hoger
Behalve EU:
91 of hoger
Inhoud brandstoftank
(bij benadering)55 liter (14,5 gal., 12,1 lmp.gal.)
Elektromotor (tractiemotor)
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen88 kW
Maximaal koppel202 Nm (20,6 kgm, 149 ft•lbf)
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 578 Friday, March 22, 2019 11:40 AM

579
8
8-1. Specificaties
Voertuigspecificaties
Achter (AWD-uitvoeringen)
■Inhoud (verversen
⎯ (bij benadering)*)
*: De aangegeven hoeveelheid motorolie is een referentiehoeveelhe id voor het verver-
sen van de motorolie. Breng de motor op bedrijfstemperatuur en schakel het hybride-
systeem uit, wacht ten minste 5 m inuten en controleer het oliepeil met de peilstok.
■Keuze motorolie
De motor is af fabriek gevuld met ori-
ginele Toyota-motorolie. Toyota
beveelt het gebruik van originele
Toyota-motorolie aan. Er kan ook
andere motorolie van gelijkwaardige
kwaliteit worden gebruikt.
Oliesoort:
0W-16:
API grade SN “Resource-Conser-
ving” multigrade-motorolie
0W-20, 5W-30 en 10W-30:
API SL “Energy-Conserving”, SM
“Energy-Conserving”, SN “Resource-
Conserving” of ILSAC multigrade-
motorolie 15W-40:
API SL, SM of SN multigrade-motor-
olie
Aanbevolen viscositeit (SAE):
Uw Toyota is af fabriek gevuld met
motorolie met een viscositeit van
SAE 0W-16. Deze motorolie is de
beste keuze voor uw auto vanwege
een laag brandstofverbruik en goede
starteigenschappen bij koud weer.
U kunt de viscositeit SAE 0W-20
gebruiken als SAE 0W-16 niet
beschikbaar is. Deze dient echter bij
de volgende verversing vervangen te
worden door SAE 0W-16.
Ty p eSynchroonmotor met permanente magneet
Maximaal vermogen40 kW
Maximaal koppel121 Nm (12,3 kgm, 89,2 ft•lbf)
Batterijpakket (tractiebatterij)
Ty p eNikkel-metaalhydride batterij
Spanning7,2 V/module
Inhoud6,5 Ah (3 h)
Aantal34 modules
Totale spanning244,8 V
Smeersysteem
Met filter4,5 l (4,8 qt., 4,0 Imp. qt.)
Zonder filter4,2 l (4,4 qt., 3,7 Imp. qt.)
pM_RAV4-HV_OM_OM42D12E_(EE)
.book Page 579 Friday, March 22, 2019 11:40 AM

5808-1. Specificaties
Bij het gebruik van motorolie met een
viscositeit van SAE 10W-30 of hoger,
kan het bij extreme kou voorkomen
dat de motor moeilijk start. Daarom
wordt dan motorolie met een viscosi-
teit van SAE 0W-16, 0W-20 of 5W-30
aanbevolen.Te verwachten temperatuurbe-
reik tot de volgende verversing
Aanbevolen
Viscositeit (als voorbeeld wordt hier
0W-16 gebruikt):
• Het gedeelte 0W in 0W-16 geeft aan dat de olie ervoor zorgt dat de
motor goed start bij koud weer.
Olie met een lage waarde voor de
W zorgt dat de motor goed start bij
koud weer.
• Het gedeelte 16 in 0W-16 geeft de viscositeit van de olie weer als de
olie een hoge temperatuur heeft.
Olie met een hogere viscositeit
(hogere waarde) is mogelijk beter
geschikt wanneer met hoge snel-
heden of met veel belading wordt
gereden. Merktekens oliekwaliteit:
Let er bij het aanschaffen van motor-
olie op of ten minste één van beide
bovenstaande symbolen op de ver-
pakking is gedrukt.
API-symbool
Bovenste deel: API SERVICE SN geeft
de kwaliteit van de motorolie aan en is
vastgesteld door API (American Petro-
leum Institute).
Middelste deel: SAE 0W-16 geeft de vis-
cositeit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubri-
cant Standardization and Approval Com-
mittee) staat op de voorzijde van de
verpakking.
A
B
A
B
pM_RAV4-HV_OM_OM42D12E_(EE) .book Page 580 Friday, March 22, 2019 11:40 AM

581
8
8-1. Specificaties
Voertuigspecificaties
*: De inhoud van het koelsysteem is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uitgeruste des-
kundige.
*: De inhoud is de referentiehoeveelheid.
Als vervanging noodzakelijk is, neem dan contact op met een erk ende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalifice erde en uitgeruste des-
kundige.
Koelsysteem
Inhoud*
Benzinemotor6,7 l (7,1 qt., 5,9 Imp. qt.)
Vermogens-
regeleenheid2,0 l (2,1 qt., 1,8 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:
• Toyota Super Long Life Coolant
• Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-Q8
Elektrodenafstand0,8 mm (0,031 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elektroden. Wijzig de elektr odenafstand niet.
Elektrisch systeem (12V-accu)
Klemspanning bij 20°C (68°F):
12,0 V of hoger
(Zet het contact UIT en schakel het groot-
licht gedurende 30 seconden in.)
Als de spanning lager is dan de standaard-
waarde, laad dan de accu op.
LaadstroomSnelladenMax. 15 A
DruppelladenMax. 5 A
Hybridetransmissie
